YAMAHA YZ85 2004 Workshop Manual

GEN
INFOMELANGE CARBURANT ET HUILE MOTEUR
KRAFTSTOFF UND BEIZUMISCHENDES MOTORÖL
MELANGE CARBURANT ET
HUILE MOTEUR
Mélanger le carburant et l’huile dans les propor-
tions spécifiées ci-dessous. Toujours utiliser de
l’essence fraîche, de marque connue, et effectuer le
mélange huile/essence le jour de la compétition. Ne
pas utiliser de mélange datant de plus de quelques
heures.
N.B.:
En cas de cognement ou de cliquetis, utiliser une
autre marque d’essence ou une essence d’un indice
d’octane supérieur.
ATTENTION:
Ne jamais utiliser deux types d’huile dans le
même mélange ; l’huile pourrait se figer. Avant
de changer de type d’huile, bien vidanger le
réservoir de carburant et la cuve à niveau cons-
tant du carburateur.
Carburant recommandé:
Sauf pour ZA:
Supercarburant sans plomb avec
indice d’octane de recherche égal
ou supérieur à 95.
ZA:
Supercarburant
Capacité du réservoir de carburant:
5 L (1,10 Imp gal, 1,32 US gal)
Huile pour mélange
Huile recommandée:
Yamalube “2-R”
(huile 2 temps pour compétition
Yamalube)
Rapport de mélange: 30 : 1
En cas de non-disponibilité, utiliser
un autre type d’huile.
KRAFTSTOFF UND
BEIZUMISCHENDES MOTORÖL
Mischen Sie Öl und Benzin in dem unten
angegebenen Verhältnis. Verwenden Sie aus-
schließlich frisches Markenbenzin und
mischen Sie Öl und Benzin erst am Tag des
Rennens. Verwenden Sie keine vorgefertigte
Mischung, die älter ist als ein paar Stunden.
HINWEIS:
Wenn Klopfen oder Klingeln auftritt, verwen-
den Sie Benzin mit einer höheren Oktanzahl.
ACHTUNG:
Mischen Sie niemals zwei verschiedene
Ölsorten im gleichen Behälter; Dies kann
zum Verklumpen des Öls führen. Wenn Sie
die Ölsorte wechseln möchten, entleeren
Sie das alte Gemisch erst vollständig aus
dem Tank und dem Vergaser-Schwimmer-
gehäuse, bevor Sie das neue Gemisch ein-
füllen.
Empfohlener Kraftstoff:
Außer für ZA:
Bleifreies Superbenzin mit
einer Research-Oktanzahl
(ROZ) von mindestens 95.
Für ZA:
Superbenzin
Fassungsvermögen des Kraft-
stofftanks:
5 L (1,10 Imp gal, 1,32 US gal)
Mischöl
Empfohlenes Öl:
Yamalube “2-R”
(Yamalube Racing 2-Takt-Öl)
Mischungsverhältnis: 30 : 1
Wenn nicht erhältlich, ein gleich-
wertiges Öl verwenden.
1 - 12

1 - 13
GEN
INFO

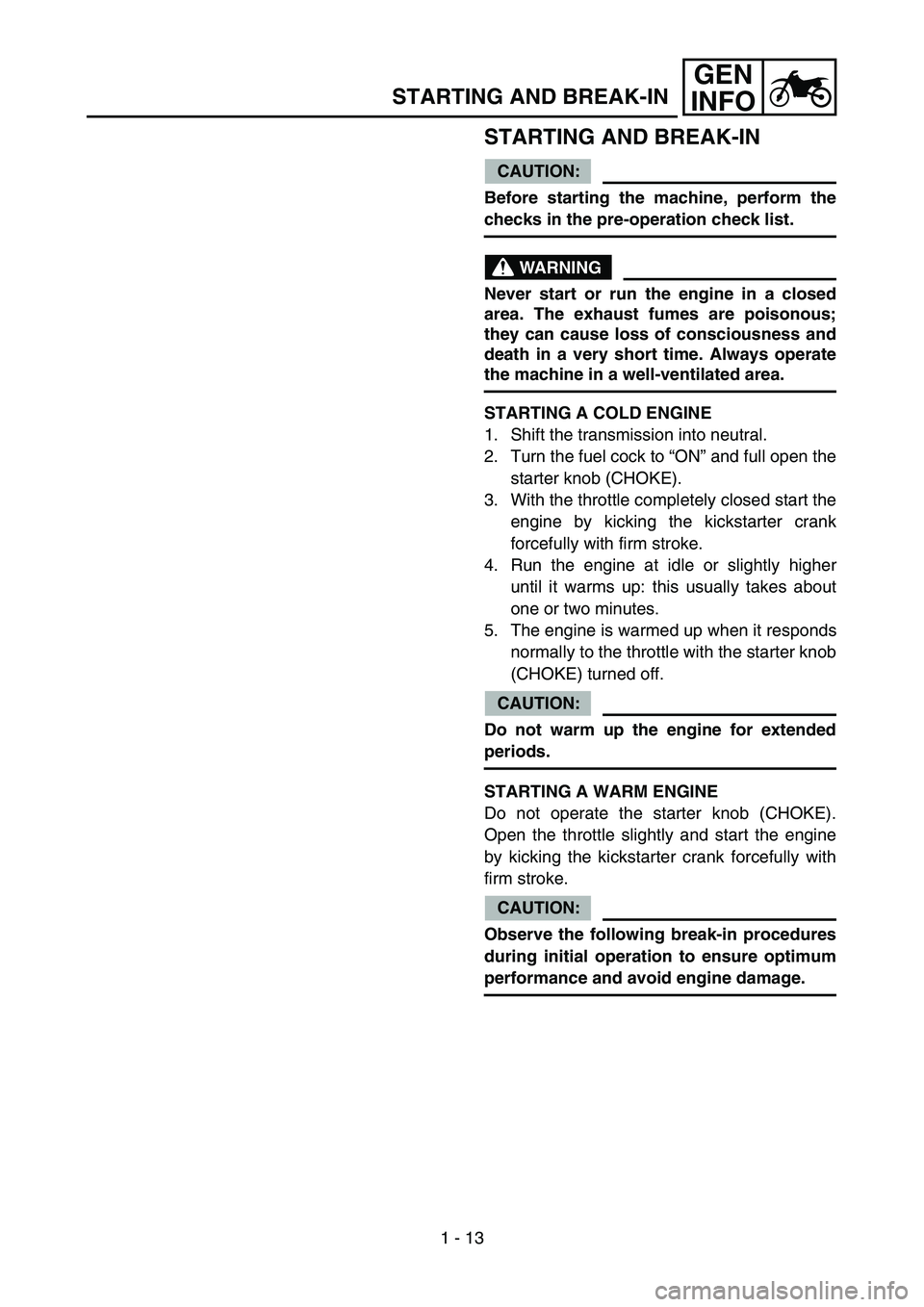

STARTING AND BREAK-IN
STARTING AND BREAK-IN
CAUTION:
Before starting the machine, perform the
checks in the pre-operation check list.
WARNING
Never start or run the engine in a closed
area. The exhaust fumes are poisonous;
they can cause loss of consciousness and
death in a very short time. Always operate
the machine in a well-ventilated area.
STARTING A COLD ENGINE
1. Shift the transmission into neutral.
2. Turn the fuel cock to “ON” and full open the
starter knob (CHOKE).
3. With the throttle completely closed start the
engine by kicking the kickstarter crank
forcefully with firm stroke.
4. Run the engine at idle or slightly higher
until it warms up: this usually takes about
one or two minutes.
5. The engine is warmed up when it responds
normally to the throttle with the starter knob
(CHOKE) turned off.
CAUTION:
Do not warm up the engine for extended
periods.
STARTING A WARM ENGINE
Do not operate the starter knob (CHOKE).
Open the throttle slightly and start the engine
by kicking the kickstarter crank forcefully with
firm stroke.
CAUTION:
Observe the following break-in procedures
during initial operation to ensure optimum
performance and avoid engine damage.

GEN
INFOMISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
MISE EN MARCHE ET RODAGE
ATTENTION:
Avant de mettre le moteur en marche, effectuer
les contrôles repris dans la liste “Contrôles et
entretiens avant utilisation”.
AVERTISSEMENT
Ne jamais démarrer ou faire tourner le moteur
dans un endroit clos. Les gaz d’échappement
sont nocifs et peuvent entraîner très rapidement
un évanouissement, voire la mort. Toujours
faire tourner le moteur dans un endroit bien
ventilé.
MISE EN MARCHE A FROID
1. Mettre la boîte au point mort.
2. Placer le robinet de carburant en position “ON”
et tirer à fond le bouton de starter (CHOKE).
3. Les gaz étant entièrement coupés, démarrer le
moteur en actionnant vigoureusement la pédale
de kick, d’une pression ferme.
4. Faire tourner le moteur au ralenti ou à un
régime légèrement supérieur jusqu’à ce qu’il se
réchauffe: cela demande habituellement une ou
deux minutes.
5. Le moteur est chaud lorsqu’il il répond norma-
lement aux mouvements de la poignée des gaz
lorsque le bouton de starter (CHOKE) est
repoussé.
ATTENTION:
Ne pas faire chauffer le moteur plus longtemps
que nécessaire.
MISE EN MARCHE A CHAUD
Ne pas utiliser le bouton de starter (CHOKE).
Ouvrir légèrement les gaz et démarrer le moteur en
actionnant vigoureusement la pédale de kick, d’une
pression ferme.
ATTENTION:
Afin d’éviter d’endommager le moteur et assu-
rer le meilleur rendement possible, il convient de
roder la moto de la manière expliquée ci-après.
ANLASSEN UND EINFAHREN
ACHTUNG:
Vor dem Anlassen der Maschine alle
Punkte der Checkliste “Routinekontrolle
vor Fahrtbeginn” durchführen.
WARNUNG
Den Motor niemals in geschlossenen Räu-
men laufen lassen. Die Abgase sind giftig
und können in kürzester Zeit zu Bewußtlo-
sigkeit und Tod führen. Den Motor immer
nur an gut belüfteten Orten laufen lassen.
KALTEN MOTOR STARTEN
1. Getriebe auf Leerlauf schalten.
2. Den Kraftstoffhahn auf “ON” stellen und
den Kaltstarterknopf (CHOKE) ganz öff-
nen.
3. Bei völlig geschlossener Drosselklappe
den Motor durch kraftvolles Durchtreten
des Kickstarterhebels starten.
4. Den Motor im Leerlauf oder mit etwas
höherer Drehzahl warmlaufen lassen: dies
dauert in der Regel eine bis zwei Minuten.
5. Der Motor ist warm gelaufen, wenn er bei
ausgeschaltetem Choke normal auf das
Gasgeben reagiert.
ACHTUNG:
Den Motor nicht zu lange warmlaufen las-
sen.
WARMEN MOTOR STARTEN
Nicht den Kaltstarterknopf (CHOKE) betätigen.
Nur wenig Gas geben und den Motor durch
kraftvolles Durchtreten des Kickstarterhebels
starten.
ACHTUNG:
Während der Einfahrzeit die folgenden Ein-
fahrvorschriften beachten, um eine opti-
male Leistung zu erzielen und
Motorschäden zu vermeiden.
1 - 13

1 - 14
GEN
INFO
STARTING AND BREAK-IN
BREAK-IN PROCEDURES
1. Before starting the engine, fill the fuel tank
with a break-in oil-fuel mixture as follows.
2. Perform the pre-operation checks on the
machine.
3. Start and warm up the engine. Check the
idle speed, and check the operation of the
controls and the engine stop switch.
4. Operate the machine in the lower gears at
moderate throttle openings for five to eight
minutes. Stop and check the spark plug
condition; it will show a rich condition dur-
ing break-in.
5. Allow the engine to cool. Restart the
engine and operate the machine as in the
step above for five minutes. Then, very
briefly shift to the higher gears and check
full-throttle response. Stop and check the
spark plug.
6. After again allowing the engine to cool,
restart and run the machine for five more
minutes. Full throttle and the higher gears
may be used, but sustained full-throttle
operation should be avoided. Check the
spark plug condition.
7. Allow the engine to cool, remove the top
end, and inspect the piston and cylinder.
Remove any high spots on the piston with
#600 grit wet sandpaper. Clean all compo-
nents and carefully reassemble the top
end.
8. Drain the break-in oil-fuel mixture from the
fuel tank and refill with the specified mix.
9. Restart the engine and check the operation
of the machine throughout its entire operat-
ing range. Stop and check the spark plug
condition. Restart the machine and operate
it for about 10 to 15 more minutes. The
machine will now be ready to race.
Mixing oil:
Yamalube “2-R”
Mixing ratio:
15 : 1

GEN
INFOMISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
PROCEDURE DE RODAGE
1. Avant de mettre le moteur en marche, faire le
plein d’essence en utilisant un mélange spécial
pour rodage, préparé comme suit.
2. Effectuer les contrôles avant utilisation.
3. Mettre le moteur en marche et le laisser chauf-
fer. Contrôler le régime de ralenti et le bon
fonctionnement des commandes et du coupe-
circuit du moteur.
4. Rouler pendant cinq à huit minutes sur les rap-
ports inférieurs et à régime modéré. Vérifier
l’état de la bougie ; elle sera fortement encras-
sée pendant le rodage.
5. Laisser le moteur refroidir. Redémarrer le
moteur et rouler pendant cinq minutes comme
précédemment. Passer ensuite très brièvement
sur les rapports supérieurs et contrôler la
réponse à l’ouverture des gaz en grand. Arrêter
et vérifier l’état de la bougie.
6. Après avoir une fois encore laissé le moteur
refroidir, redémarrer et rouler encore pendant
cinq minutes. Il est permis de rouler à haut
régime et aux rapports supérieurs, mais il faut
éviter de rouler longtemps à haut régime. Véri-
fier l’état de la bougie.
7. Laisser le moteur refroidir, enlever la tête de
bielle et inspecter le piston et le cylindre. Elimi-
ner toute aspérité du piston à l’aide de papier de
verre n° 600 humide. Nettoyer tous les compo-
sants et remonter soigneusement la tête de
bielle.
8. Vidanger le mélange huile/essence de rodage et
refaire le plein avec le mélange spécifié.
9. Remettre le moteur en marche et vérifier le
fonctionnement de la moto à toutes les vitesses.
Arrêter et vérifier l’état de la bougie. Redémar-
rer la moto et rouler pendant 10 à 15 minutes
environ. La moto est maintenant prête pour la
course.
Huile pour mélange:
Yamalube “2-R”
Rapport de mélange:
15 : 1
EINFAHRVORSCHRIFTEN
1. Vor dem Starten des Motors den Tank wie
folgt mit einem Einfahr-Kraftstoff füllen.
2. Die “Routinekontrollen vor Fahrtbeginn” am
Motorrad durchführen.
3. Motor starten und warmlaufen lassen.
Leerlaufdrehzahl kontrollieren und die
Funktion der Armaturen und des Motor-
stoppschalters prüfen.
4. Die Maschine in den unteren Gängen fünf
bis acht Minuten lang mit mittlerem Gas
fahren. Stoppen und den Zustand der
Zündkerze prüfen; während des Einfahrbe-
triebs deutet ihr Zustand auf fettes
Gemisch hin.
5. Motor abkühlen lassen. Motor wieder star-
ten und die Maschine wie oben beschrie-
ben fünf Minuten lang fahren. Danach ganz
kurz auf höhere Gänge schalten und das
Ansprechen auf Vollgas prüfen. Stoppen
und die Zündkerze prüfen.
6. Nachdem der Motor wieder abgekühlt ist,
neu starten und die Maschine weitere fünf
Minuten fahren. Vollgas und höhere Gänge
dürfen benutzt werden, es sollte jedoch
nicht permanent mit Vollgas gefahren wer-
den. Zustand der Zündkerze prüfen.
7. Motor abkühlen lassen, Zylinderkopf
abnehmen und Kolben und Zylinder unter-
suchen. Eventuell vorhandene “Pickel” auf
dem Kolbenboden mit Naßschleifpapier,
Körnung #600 abschleifen. Alle Teile säu-
bern und Zylinderkopf sorgfältig wieder
zusammenbauen.
8. Einfahr-Kraftstoffgemisch aus dem Tank
ablassen und vorgeschriebenes Kraftstoff/
Öl-Gemisch auftanken.
9. Maschine neu starten und Probelauf über
den gesamten Betriebsbereich durchfüh-
ren. Stoppen und den Zustand der Zünd-
kerze prüfen. Maschine neu starten und
weitere 10 bis 15 Minuten laufen lassen.
Jetzt ist die Maschine bereit für das Ren-
nen.
Mischöl:
Yamalube “2-R”
Mischungsverhältnis:
15 : 1
1 - 14

1 - 15
GEN
INFO
STARTING AND BREAK-IN
CAUTION:

After the break-in or before each race,
you must check the entire machine for
loose fittings and fasteners as per
“TORQUE-CHECK POINTS”.
Tighten all such fasteners as required.

When any of the following parts have
been replaced, they must be broken in.
CYLINDER AND CRANKSHAFT:
About one hour of break-in operation is
necessary.
PISTON, RING AND GEARS:
These parts require about 30 minutes of
break-in operation at half-throttle or less.
Observe the condition of the engine care-
fully during operation.

GEN
INFOMISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
ATTENTION:

Après le rodage ou avant chaque course, il faut
contrôler le bon serrage des raccords et des
fixations conformément aux instructions de la
section “POINTS DE VERIFICATION DE
COUPLE DE SERRAGE”.
Resserrer au couple requis tout élément des-
serré.

Si l’une quelconque des pièces suivantes a été
remplacée, un nouveau rodage est néces-
saire.CYLINDRE ET VILEBREQUIN:
Roder pendant environ une heure.
PISTON, SEGMENT ET PIGNONS:
Ces pièces nécessitent un rodage d’environ 30
minutes à une ouverture des gaz de 1/2 au
maximum. Surveiller attentivement l’état du
moteur pendant le rodage.
ACHTUNG:

Nach dem Einfahren bzw. vor jedem Ren-
nen müssen Sie die komplette Maschine
gemäß “ANZUGSMOMENTE KONTROL-
LIEREN” auf lose Verbindungen und
Befestigungsteile kontrollieren.
Alle Schraubverbindungen vorschrifts-
mäßig anziehen.

Nach Erneuerung eines der folgenden
Teile muß die Maschine neu eingefahren
werden. ZYLINDER UND KURBELWELLE:
Etwa eine Stunde Einfahrzeit ist notwen-
dig.
KOLBEN, RING UND ZAHNRÄDER:
Diese Teile erfordern etwa 30 Minuten
Einfahrzeit bei oder unter Halbgas. Motor-
verhalten während des Betriebs sorgfältig
beobachten.
1 - 15

GEN
INFO
1 - 16
TORQUE-CHECK POINTS
TORQUE-CHECK POINTS
Frame construction
Combined seat and fuel tank
Engine mounting
Steering Steering stem to
handlebar
Suspension Front Steering stem to front
fork
Rear For link type
Rear Installation of rear
shock absorber
Rear Installation of swin-
garm
Wheel Installation of wheel Front
Rear
Brake Front
Rear
Fuel systemFrame to rear frame
Fuel tank to frame
Frame to engine
Steering stem to upper bracket
Upper bracket to handlebar
Front fork to upper bracket
Front fork to lower bracket
Assembly of links
Link to frame
Link to rear shock absorber
Link to swingarm
Rear shock absorber to frame
Tightening of pivot shaft
Tightening of wheel axle
Tightening of wheel axle
Wheel to rear wheel sprocket
Brake caliper to front fork
Brake disc to wheel
Tightening of union bolt
Brake master cylinder to handlebar
Tightening of bleed screw
Brake caliper to bracket
Brake disc to wheel
Tightening of union bolt
Brake master cylinder to frame
Tightening of bleed screw
Fuel tank to fuel cock
NOTE:
Concerning the tightening torque, refer to
“MAINTENANCE SPECIFICATIONS” section
in the CHAPTER 2.

GEN
INFO
POINTS DE VERIFICATION DE COUPLE DE SERRAGE
POINTS DE VERIFICATION DE COUPLE DE SERRAGE
Cadre
Selle et réservoir de carburant
Bâti moteur
Direction De l’arbre de direction au
guidon
Suspension Avant De l’arbre de direction à
la fourche avant
Arrière Pour le modèle à timonerie
Arrière Installation de l’amor-
tisseur arrière
Arrière Installation du bras
oscillant
Roue Installation de la roue Avant
Arrière
Frein Avant
Arrière
Circuit de carburantCadre au cadre arrière
Réservoir de carburant au cadre
Cadre au moteur
Arbre de direction au té supérieur
Té supérieur au guidon
Fourche au té supérieur
Fourche au té inférieur
Ensemble de timonerie
Timonerie au cadre
Timonerie à l’amortisseur arrière
Timonerie au bras oscillant
Amortisseur arrière au cadre
Serrage de l’arbre de pivot
Serrage de l’axe de roue
Serrage de l’axe de roue
Roue au pignon de roue arrière
Etrier à la fourche avant
Disque à la roue
Serrage du boulon d’accouplement
Maître-cylindre au guidon
Serrage de la vis de purge
Etrier au té
Disque à la roue
Serrage du boulon d’accouplement
Maître-cylindre de frein au cadre
Serrage de la vis de purge
Réservoir de carburant au robinet de carbu-
rant
N.B.:
Pour les couples de serrage, se reporter à la section
“CARACTERISTIQUES D’ENTRETIEN” du
CHAPITRE 2.
1 - 16

GEN
INFO
ANZUGSMOMENTE KONTROLLIEREN
ANZUGSMOMENTE KONTROLLIEREN
Rahmen
Sitzbank und Kraftstofftank
Motoraufhängung
Lenkung Lenkkopf an
Lenker
Radaufhängung Vorn Lenkkopf an Tele-
skopgabel
Hinten Schwinge mit Gelenk-
hebelabstützung
Hinten Hintere Stoßdämpfer-
montage
Hinten Schwingenmontage
Rad Rad-Montage Vorn
Hinten
Bremse Vorn
Hinten
KraftstoffsystemHauptrahmen an Rahmenhinterteil
Kraftstofftank an Rahmen
Rahmen an Motor
Lenkkopf an obere Gabelbrücke
Obere Gabelbrücke an Lenker
Teleskopgabel an obere Gabelbrücke
Teleskopgabel an untere Gabelbrücke
Montage der Übertragungshebel
Übertragungshebel an Rahmen
Übertragungshebel an Stoßdämpfer
Übertragungshebel an Schwinge
Stoßdämpfer an Rahmen
Gelenkbolzen festziehen
Radachse festziehen
Radachse festziehen
Rad an Hinterradritzel
Bremssattel an Teleskopgabel
Bremsscheibe an Rad
Hohlschraube festziehen
Hauptbremszylinder an Lenker
Entlüftungsschraube festziehen
Bremssattel an Halterung
Bremsscheibe an Rad
Hohlschraube festziehen
Hauptbremszylinder an Rahmen
Entlüftungsschraube festziehen
Kraftstofftank an Kraftstoffhahn
HINWEIS:
Die Schrauben-Anzugsmomente werden im
Abschnitt “WARTUNGSDATEN” im KAPITEL
2 aufgeführt.
1 - 16
