Page 321 of 508

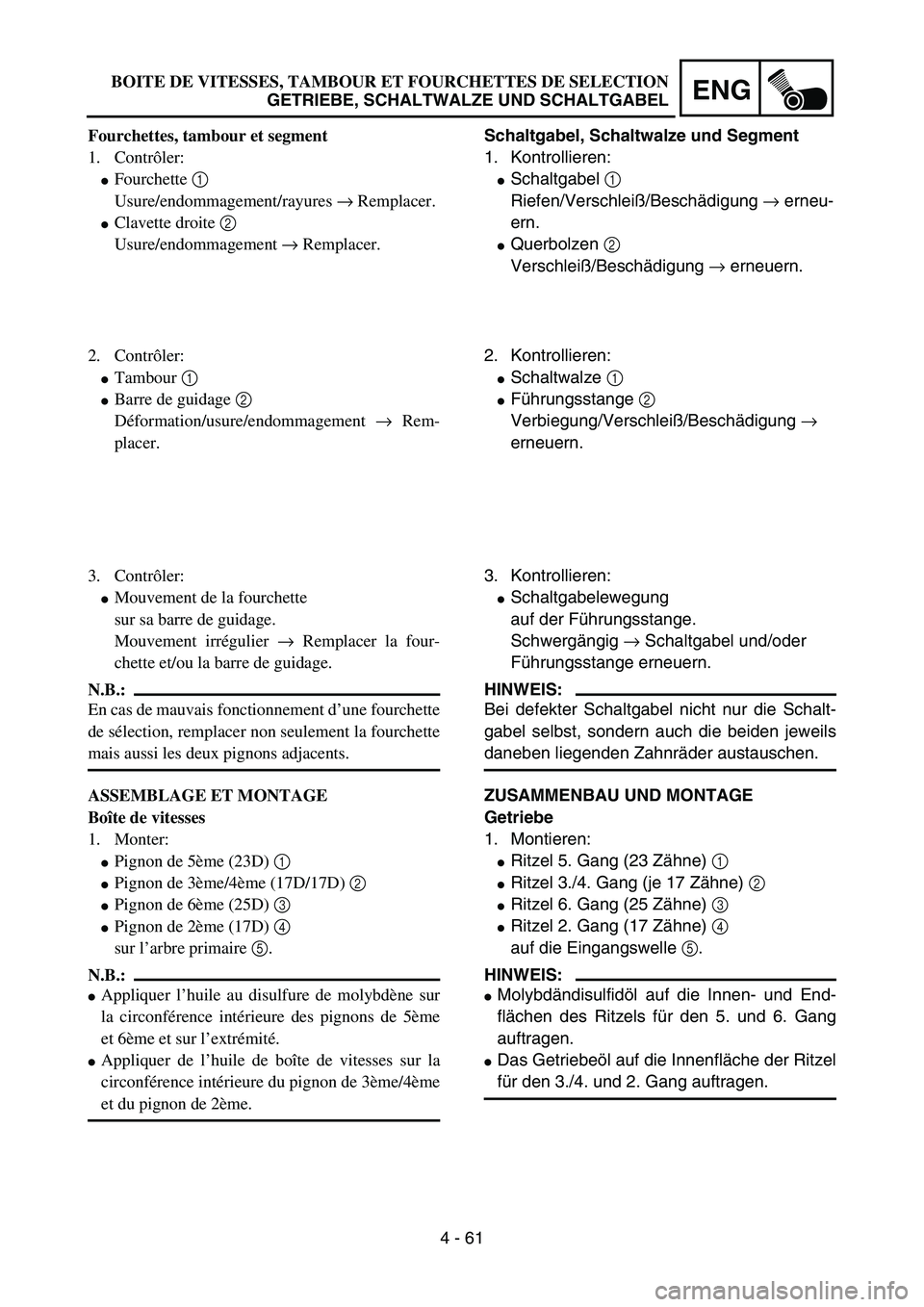

YAMAHA YZ85 2006  Owners Manual 4 - 61
ENG
Fourchettes, tambour et segment
1. Contrôler:
Fourchette 1
Usure/endommagement/rayures → Remplacer.
Clavette droite 2
Usure/endommagement → Remplacer.
2. Contrôler:
Tambour 1
B

Page 322 of 508

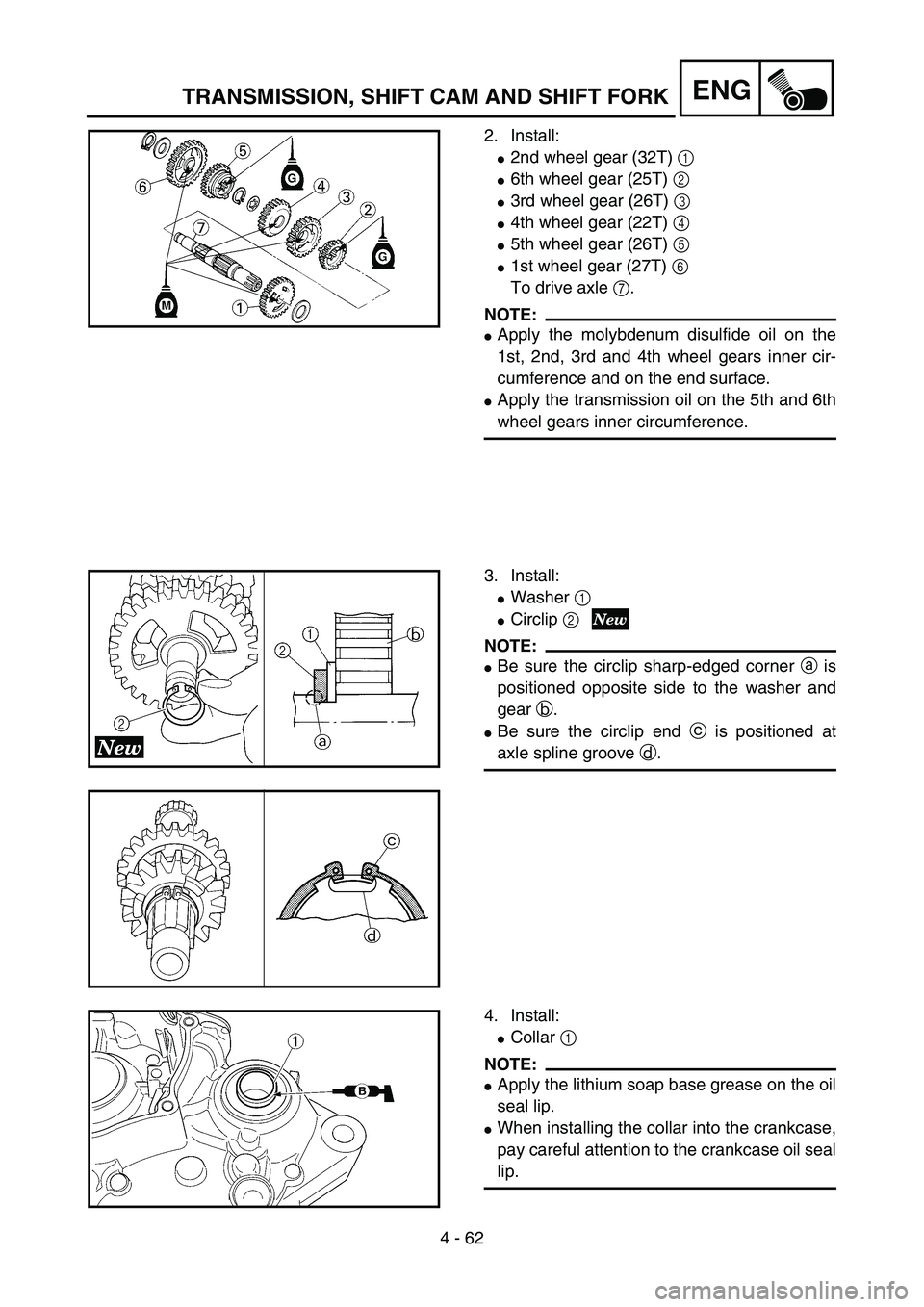

YAMAHA YZ85 2006  Owners Manual 4 - 62
ENG
2. Install:
2nd wheel gear (32T) 1
6th wheel gear (25T) 2
3rd wheel gear (26T) 3
4th wheel gear (22T) 4
5th wheel gear (26T) 5
1st wheel gear (27T) 6
To drive axle 7.
NOTE:
App

Page 323 of 508

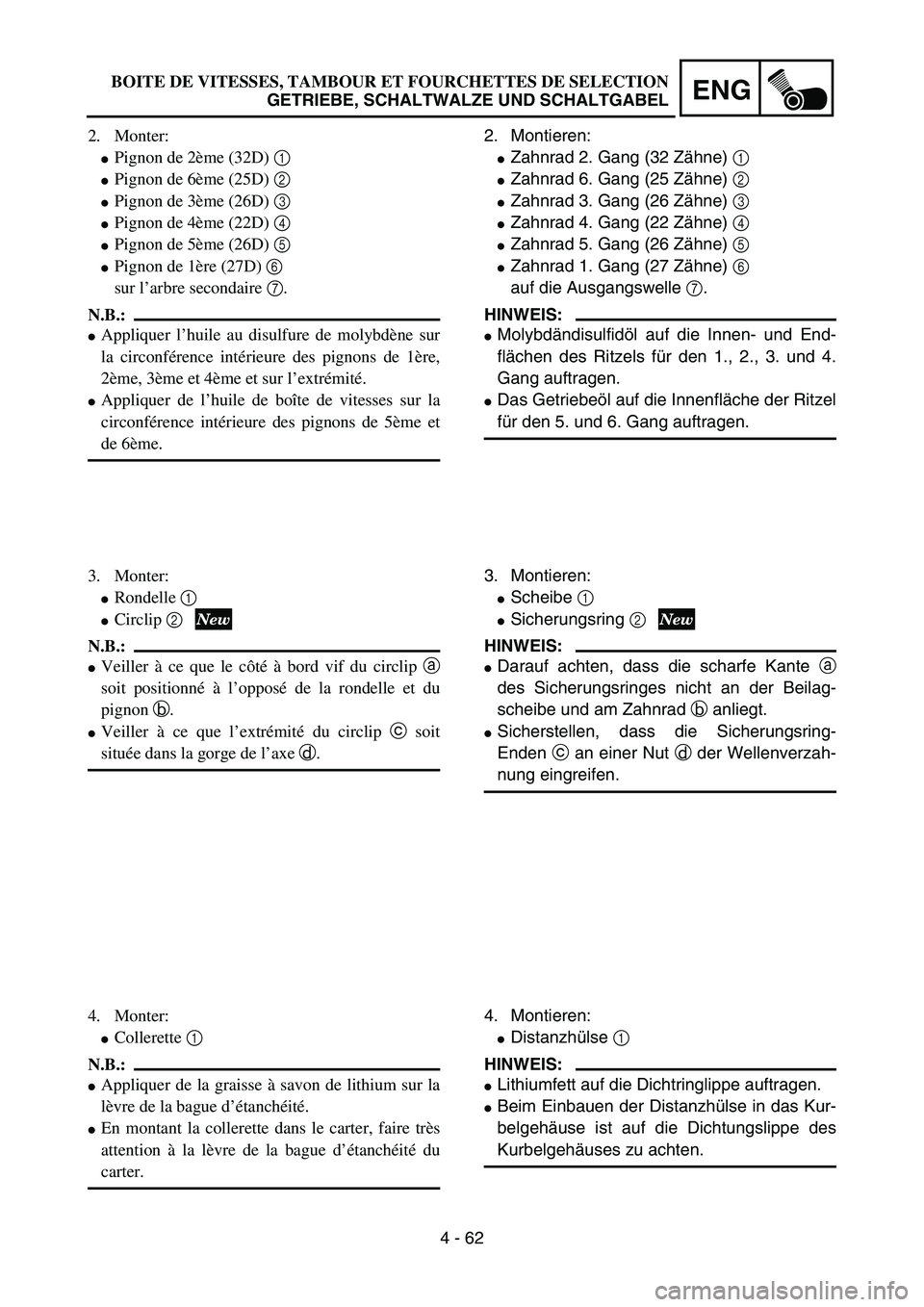

YAMAHA YZ85 2006  Owners Manual 4 - 62
ENG
2. Monter:
Pignon de 2ème (32D) 1
Pignon de 6ème (25D) 2
Pignon de 3ème (26D) 3
Pignon de 4ème (22D) 4
Pignon de 5ème (26D) 5
Pignon de 1ère (27D) 6
sur l’arbre secondai

Page 324 of 508

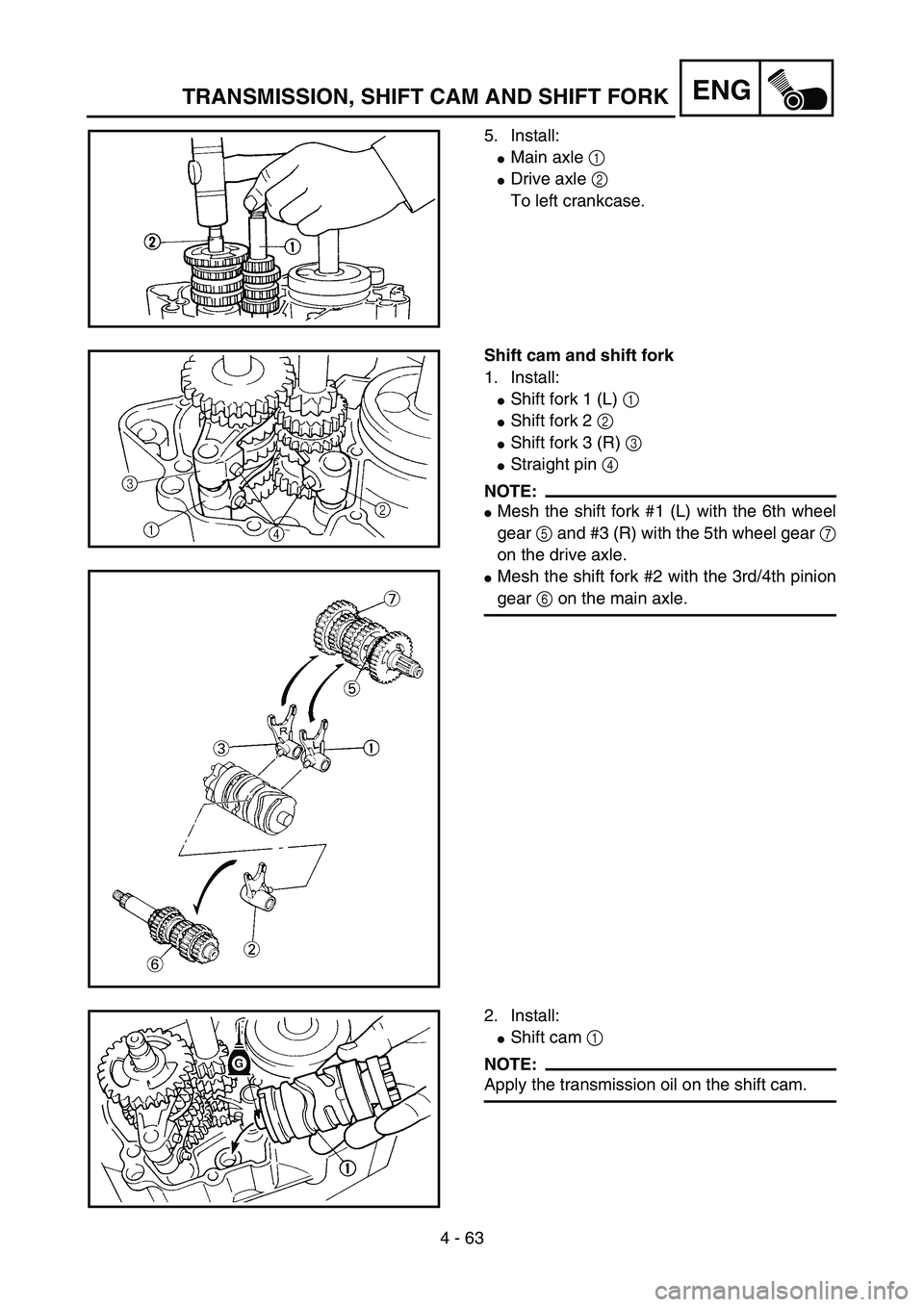

YAMAHA YZ85 2006  Owners Manual 4 - 63
ENG
5. Install:
Main axle 1
Drive axle 2
To left crankcase.
5PA41920
Shift cam and shift fork
1. Install:
Shift fork 1 (L) 1
Shift fork 2 2
Shift fork 3 (R) 3
Straight pin 4
NOTE:


Page 325 of 508

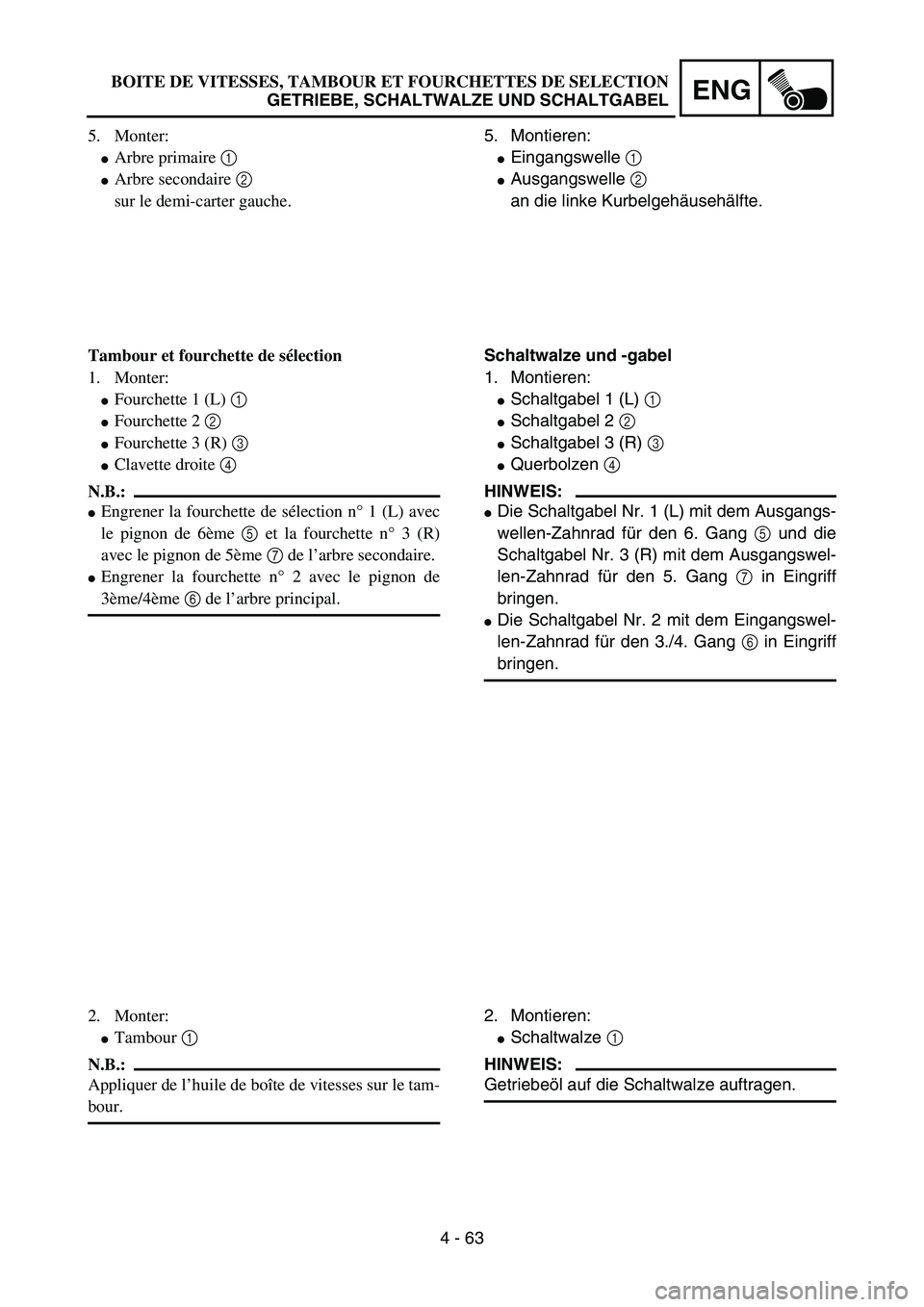

YAMAHA YZ85 2006  Owners Manual 4 - 63
ENG
5. Monter:
Arbre primaire 1
Arbre secondaire 2
sur le demi-carter gauche.
Tambour et fourchette de sélection
1. Monter:
Fourchette 1 (L) 1
Fourchette 2 2
Fourchette 3 (R) 3
Clav

Page 326 of 508

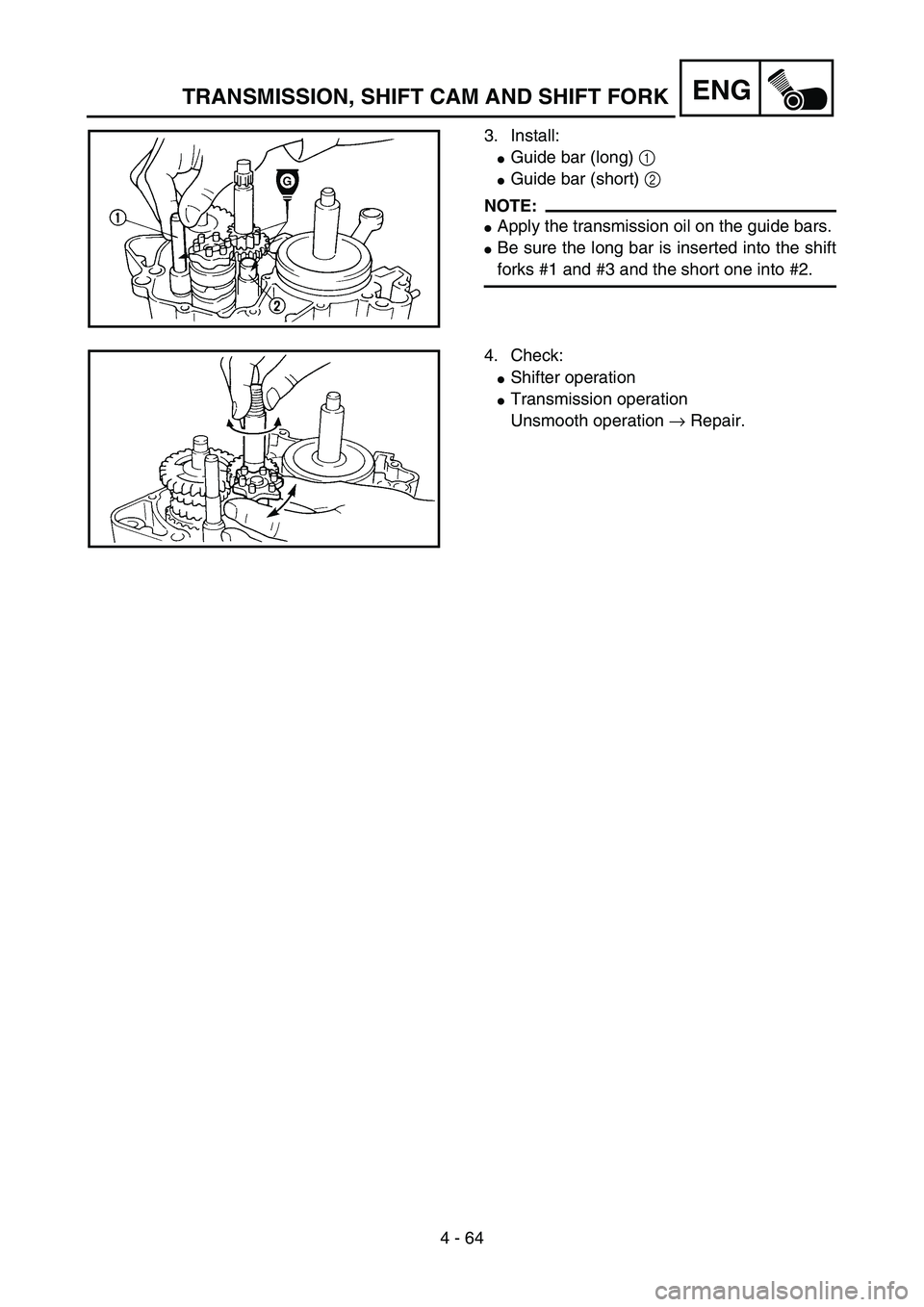

YAMAHA YZ85 2006  Owners Manual 4 - 64
ENG
3. Install:
Guide bar (long) 1
Guide bar (short) 2
NOTE:
Apply the transmission oil on the guide bars.
Be sure the long bar is inserted into the shift
forks #1 and #3 and the short on

Page 327 of 508

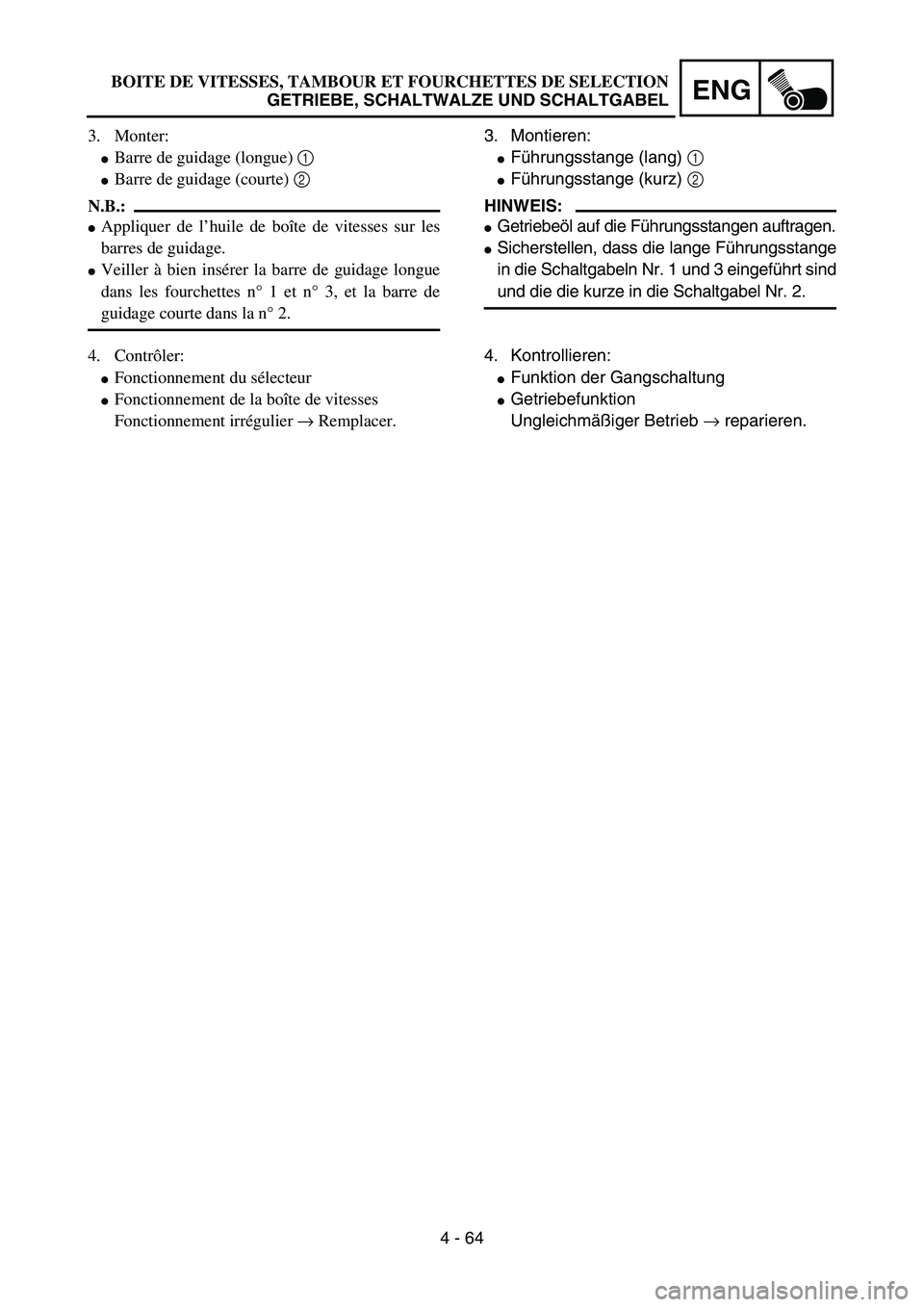

YAMAHA YZ85 2006  Owners Manual 4 - 64
ENG
3. Monter:
Barre de guidage (longue) 1
Barre de guidage (courte) 2
N.B.:
Appliquer de l’huile de boîte de vitesses sur les
barres de guidage.
Veiller à bien insérer la barre de g

Page 328 of 508

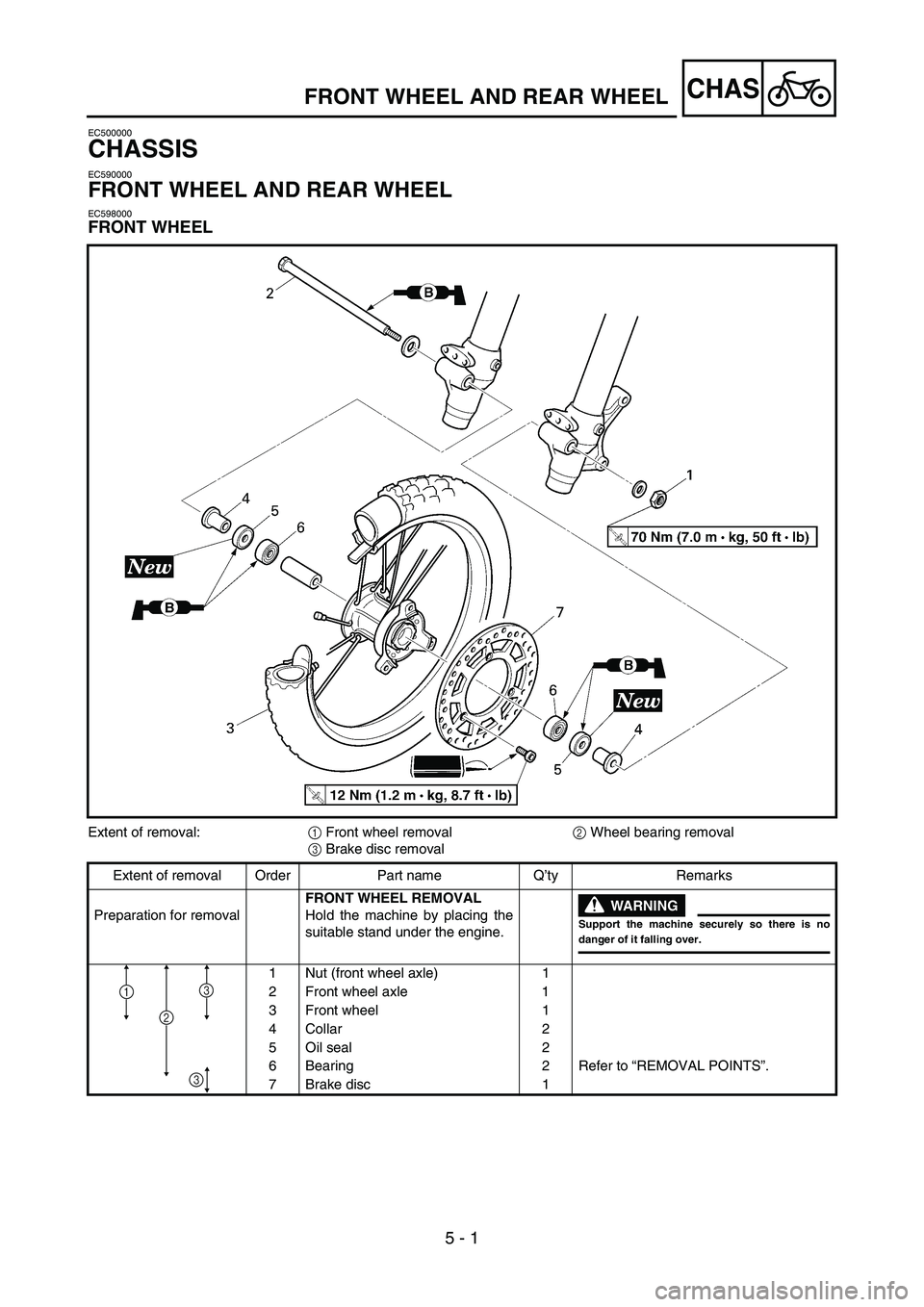

YAMAHA YZ85 2006  Owners Manual 5 - 1
CHAS
EC500000
CHASSIS
EC590000
FRONT WHEEL AND REAR WHEEL
EC598000
FRONT WHEEL
FRONT WHEEL AND REAR WHEEL
Extent of removal:
1 Front wheel removal
2 Wheel bearing removal
3 Brake disc removal
Ex

Page 329 of 508

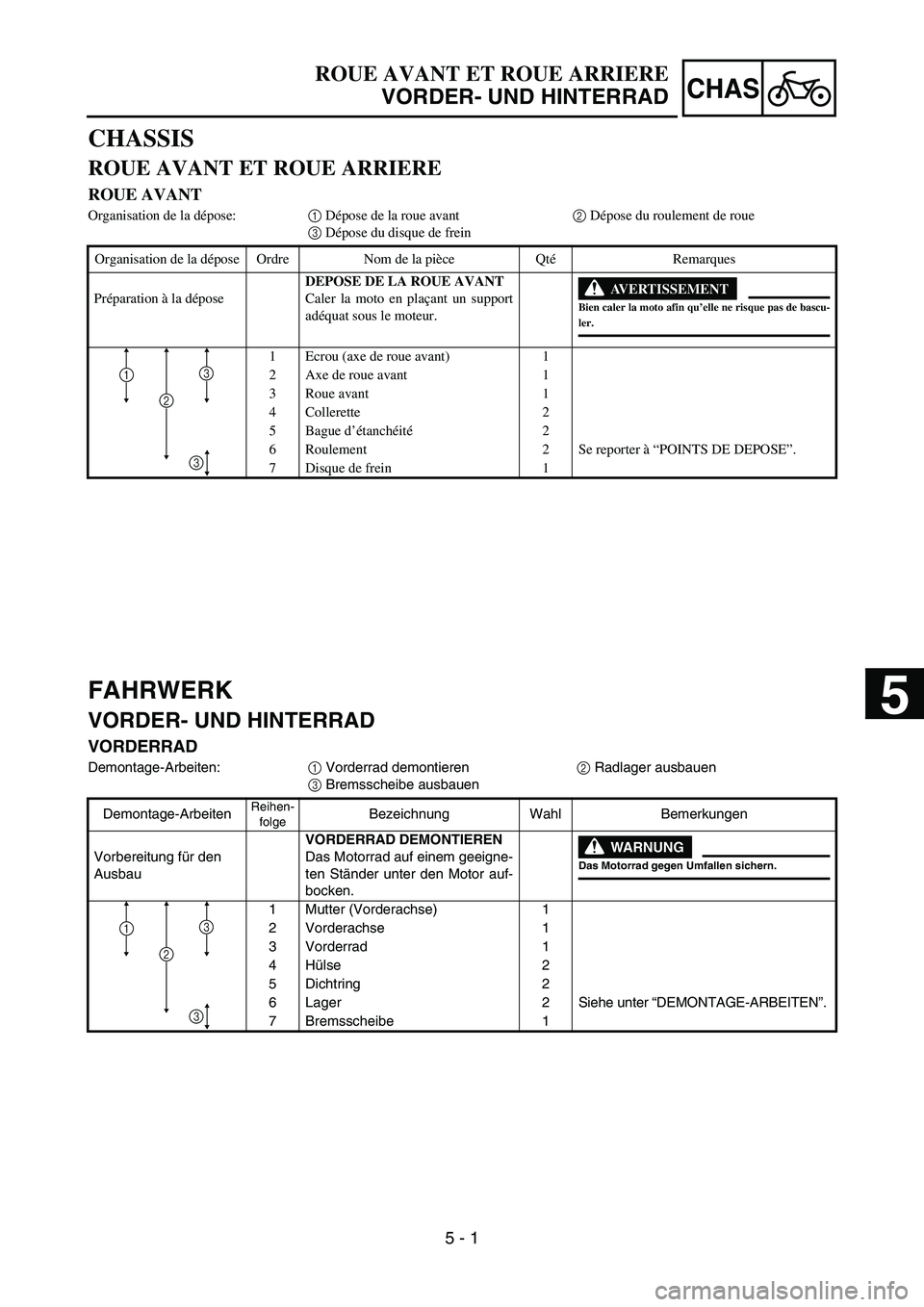

YAMAHA YZ85 2006  Owners Manual 5 - 1
CHAS
CHASSIS
ROUE AVANT ET ROUE ARRIERE
ROUE AVANT
Organisation de la dépose:1 Dépose de la roue avant2 Dépose du roulement de roue
3 Dépose du disque de frein
Organisation de la dépose Ord

Page 330 of 508

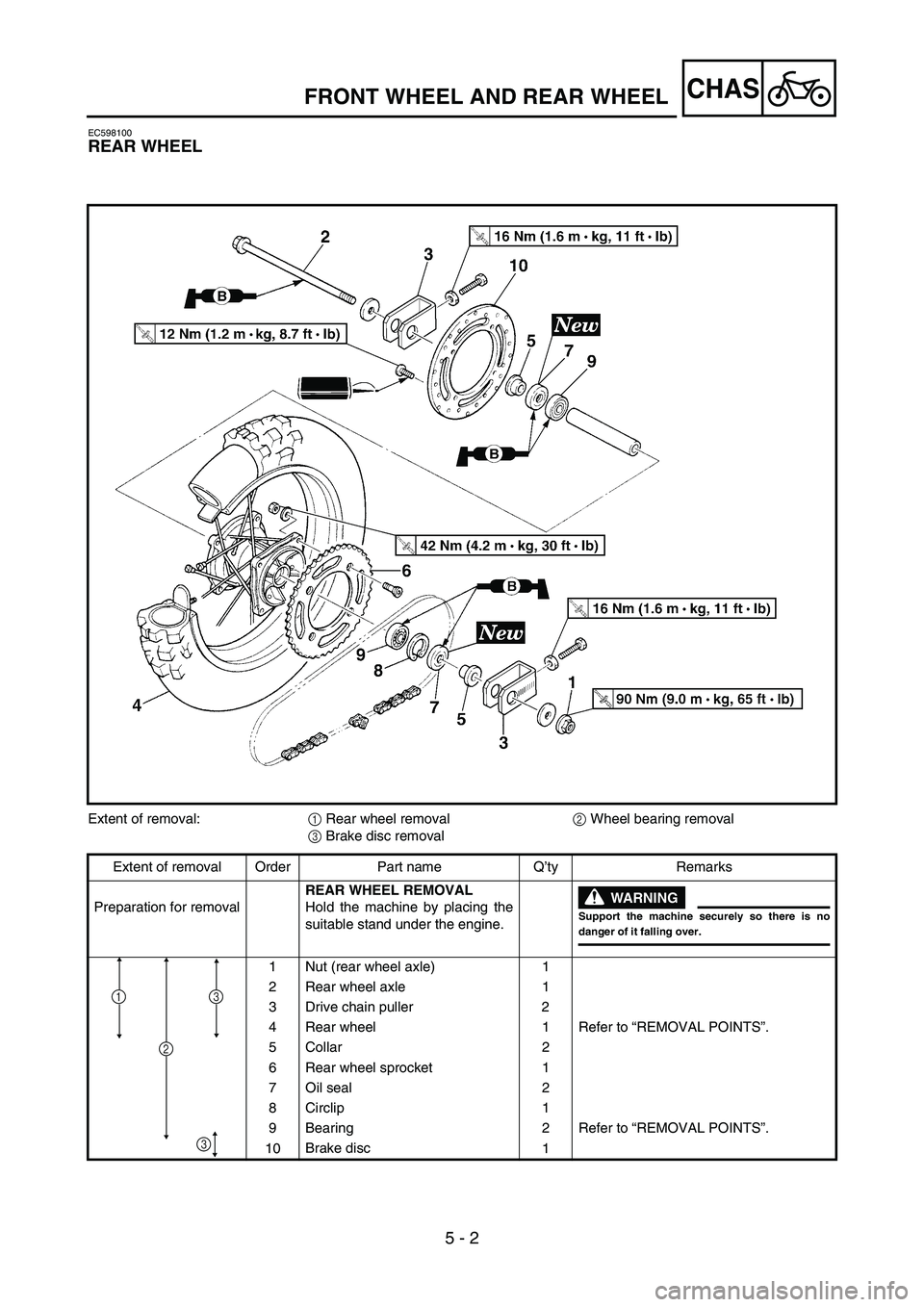

YAMAHA YZ85 2006  Owners Manual 5 - 2
CHAS
EC598100
REAR WHEEL
5PAR0012
Extent of removal:
1 Rear wheel removal
2 Wheel bearing removal
3 Brake disc removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalREA
