ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
FAU19612

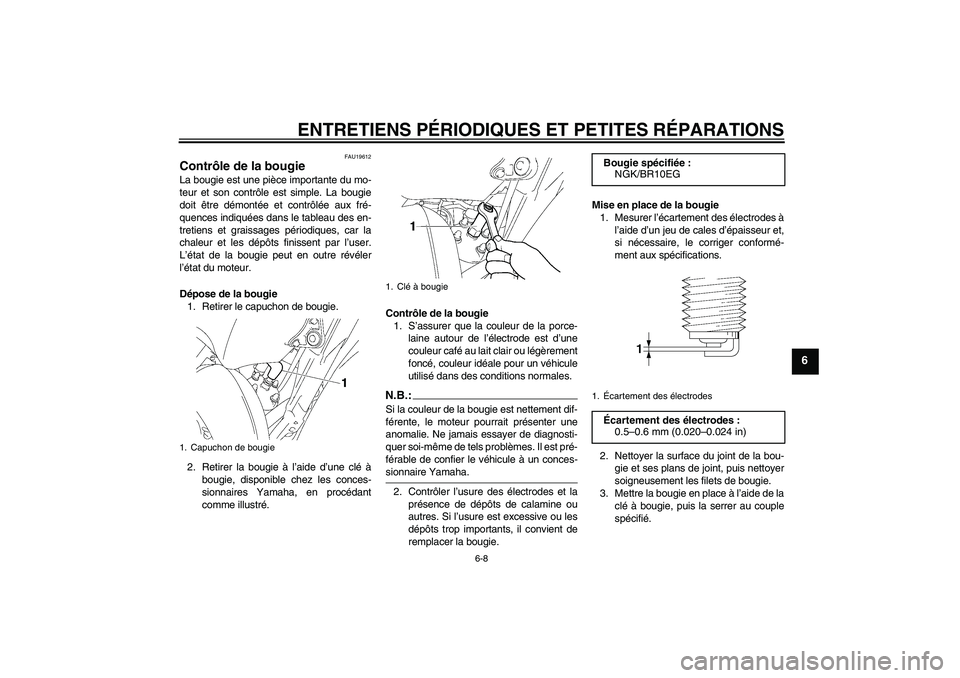

Contrôle de la bougie La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Retirer la bougie à l’aide d’une clé à
bougie, disponible chez les conces-
sionnaires Yamaha, en procédant
comme illustré.Contrôle de la bougie
1. S’assurer que la couleur de la porce-
laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.:Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un conces-sionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie.Mise en place de la bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.
2. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
3. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
1. Capuchon de bougie
1. Clé à bougie
Bougie spécifiée:
NGK/BR10EG
1.Écartement des électrodes
Écartement des électrodes :
0.5–0.6 mm (0.020–0.024 in)
U5PA85F0.book Page 8 Thursday, April 13, 2006 4:03 PM
Page 52 of 82
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-ment possible.
4. Remonter le capuchon de bougie.

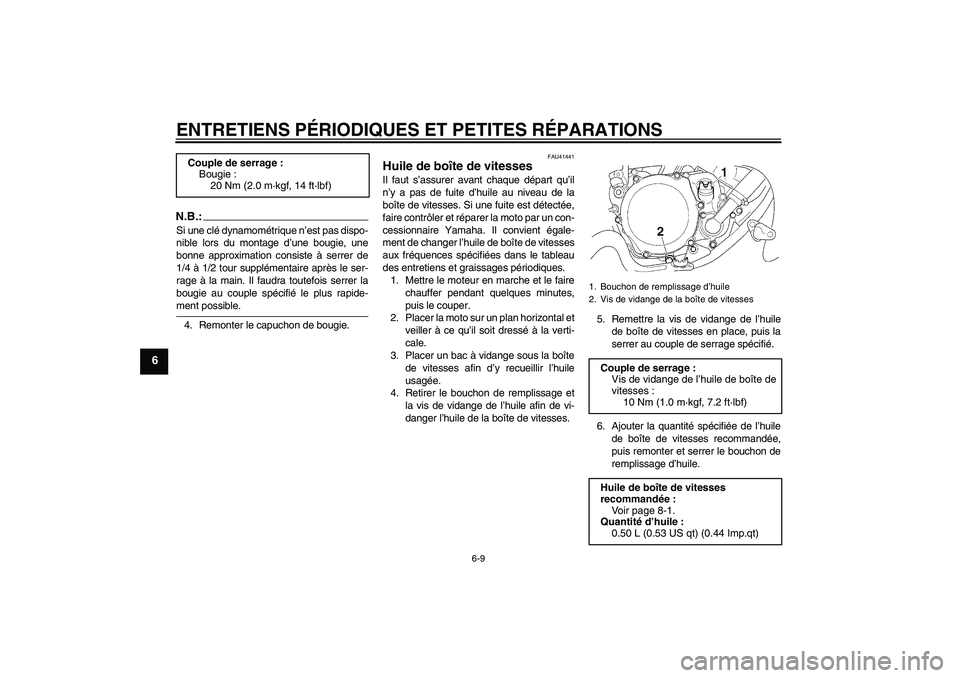

FAU41441
Huile de boîte de vitesses Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau de la
boîte de vitesses. Si une fuite est détectée,
faire contrôler et réparer la moto par un con-
cessionnaire Yamaha. Il convient égale-
ment de changer l’huile de boîte de vitesses
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer la moto sur un plan horizontal et
veiller à ce qu’il soit dressé à la verti-
cale.
3. Placer un bac à vidange sous la boîte
de vitesses afin d’y recueillir l’huile
usagée.
4. Retirer le bouchon de remplissage et
la vis de vidange de l’huile afin de vi-
danger l’huile de la boîte de vitesses.5. Remettre la vis de vidange de l’huile
de boîte de vitesses en place, puis la
serrer au couple de serrage spécifié.
6. Ajouter la quantité spécifiée de l’huile
de boîte de vitesses recommandée,
puis remonter et serrer le bouchon de
remplissage d’huile. Couple de serrage :
Bougie :
20 Nm (2.0 m·kgf, 14 ft·lbf)
1. Bouchon de remplissage d’huile
2. Vis de vidange de la boîte de vitessesCouple de serrage :
Vis de vidange de l’huile de boîte de
vitesses :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Huile de boîte de vitesses
recommandée :
Voir page 8-1.
Quantité d’huile :
0.50 L (0.53 US qt) (0.44 Imp.qt)
chapter6 Page 9 Tuesday, April 18, 2006 10:16 AM
Page 53 of 82
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6
ATTENTION:
FCA10452
Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile de boîte
de vitesses lubrifie également l’em-
brayage. Ne pas utiliser des huiles
de grade diesel “CD” ni des huiles
de grade supérieur à celui spécifié.
S’assurer également de ne pas utili-
ser une huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans la boîte de vites-ses.
7. Mettre le moteur en marche et contrô-
ler pendant quelques minutes s’il y a
présence de fuites d’huile en laissant
tourner le moteur au ralenti. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.

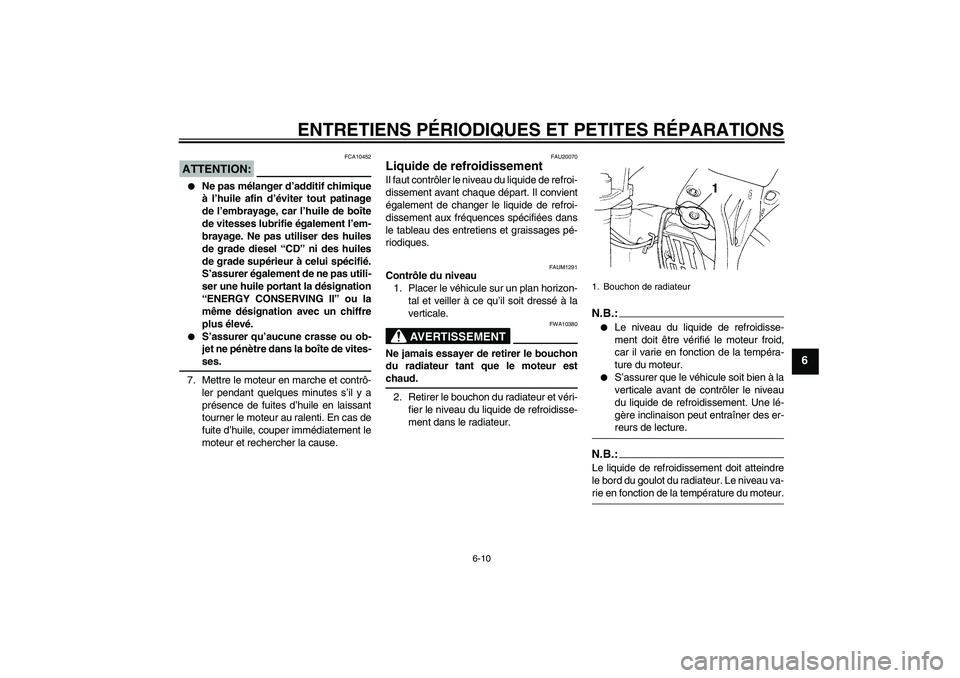

FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAUM1291
Contrôle du niveau
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
AVERTISSEMENT
FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur estchaud.
2. Retirer le bouchon du radiateur et véri-
fier le niveau du liquide de refroidisse-
ment dans le radiateur.
N.B.:
Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
S’assurer que le véhicule soit bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-reurs de lecture.
N.B.:Le liquide de refroidissement doit atteindre
le bord du goulot du radiateur. Le niveau va-rie en fonction de la température du moteur.1. Bouchon de radiateur
chapter6 Page 10 Tuesday, April 18, 2006 10:16 AM
Page 54 of 82
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6

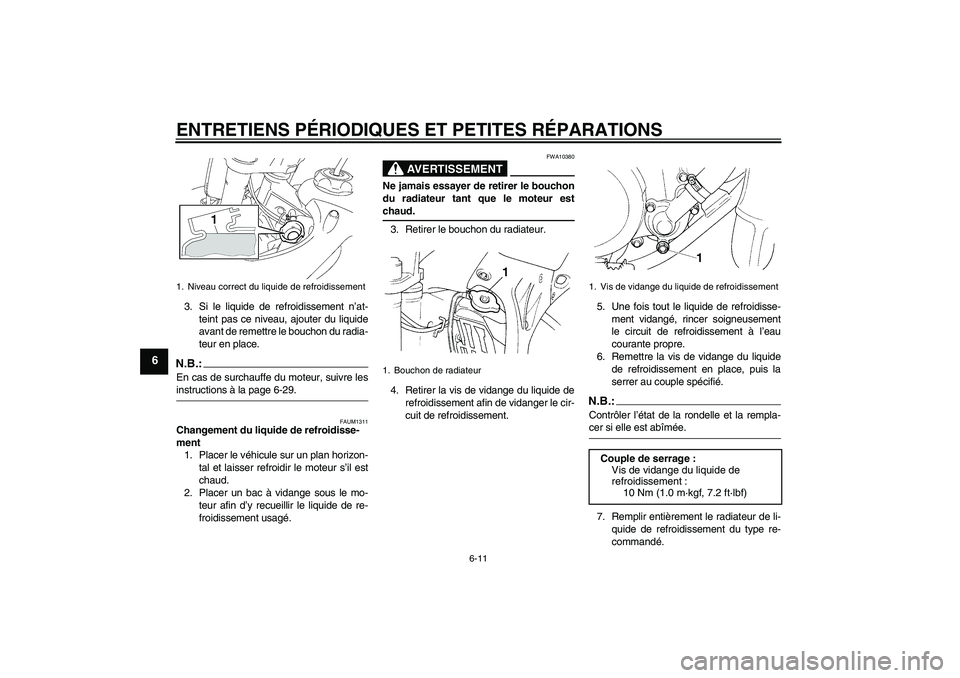

3. Si le liquide de refroidissement n’at-
teint pas ce niveau, ajouter du liquide
avant de remettre le bouchon du radia-
teur en place.N.B.:En cas de surchauffe du moteur, suivre lesinstructions à la page 6-29.
FAUM1311
Changement du liquide de refroidisse-
ment
1. Placer le véhicule sur un plan horizon-
tal et laisser refroidir le moteur s’il est
chaud.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir le liquide de re-
froidissement usagé.
AVERTISSEMENT
FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur estchaud.
3. Retirer le bouchon du radiateur.
4. Retirer la vis de vidange du liquide de
refroidissement afin de vidanger le cir-
cuit de refroidissement.5. Une fois tout le liquide de refroidisse-
ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
6. Remettre la vis de vidange du liquide
de refroidissement en place, puis la
serrer au couple spécifié.
N.B.:Contrôler l’état de la rondelle et la rempla-cer si elle est abîmée.
7. Remplir entièrement le radiateur de li-
quide de refroidissement du type re-
commandé.
1. Niveau correct du liquide de refroidissement
1. Bouchon de radiateur
1. Vis de vidange du liquide de refroidissement Couple de serrage :
Vis de vidange du liquide de
refroidissement :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
chapter6 Page 11 Tuesday, April 18, 2006 10:16 AM
Page 55 of 82
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
ATTENTION:
FCA10471
Si l’on ne peut se procurer du li-
quide de refroidissement, utiliser
de l’eau distillée ou de l’eau du robi-
net douce. Ne pas utiliser d’eau
dure ou salée, car cela endomma-
gerait le moteur.
Si l’on a utilisé de l’eau au lieu de li-
quide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin de
protéger le circuit de refroidisse-
ment du gel et de la corrosion.
Si on a ajouté de l’eau au liquide de
refroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-
dissement.
8. Mettre le bouchon du radiateur en
place, mettre ensuite le moteur en
marche et le laisser tourner quelques
minutes au ralenti, puis le couper.
9. Retirer le bouchon du radiateur afin de
vérifier le niveau du liquide de refroi-
dissement dans le radiateur. Si néces-
saire, ajouter du liquide de sorte à
remplir le radiateur, puis remettre le
bouchon du radiateur en place.
10. Mettre le moteur en marche, et s’assu-
rer de l’absence de toute fuite de li-
quide de refroidissement. En cas de
fuite, faire vérifier le circuit de refroidis-
sement par un concessionnaire
Yamaha.

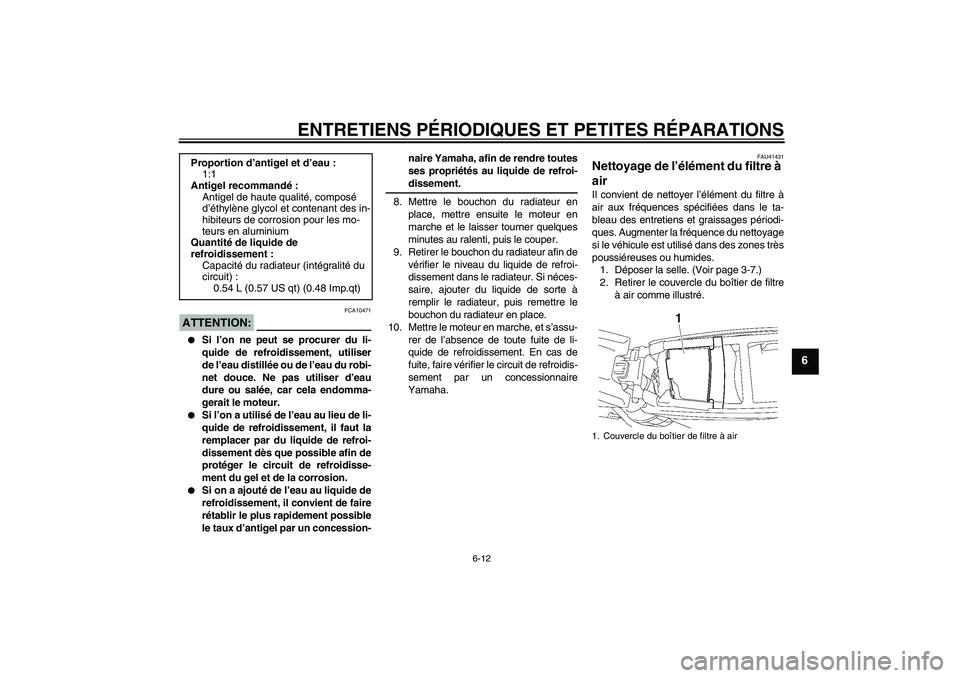

FAU41431
Nettoyage de l’élément du filtre à
air Il convient de nettoyer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Augmenter la fréquence du nettoyage
si le véhicule est utilisé dans des zones très
poussiéreuses ou humides.
1. Déposer la selle. (Voir page 3-7.)
2. Retirer le couvercle du boîtier de filtre
à air comme illustré. Proportion d’antigel et d’eau :
1:1
Antigel recommandé:
Antigel de haute qualité, composé
d’éthylène glycol et contenant des in-
hibiteurs de corrosion pour les mo-
teurs en aluminium
Quantité de liquide de
refroidissement :
Capacité du radiateur (intégralité du
circuit) :
0.54 L (0.57 US qt) (0.48 Imp.qt)1. Couvercle du boîtier de filtre à air
chapter6 Page 12 Tuesday, April 18, 2006 10:16 AM
Page 56 of 82
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6

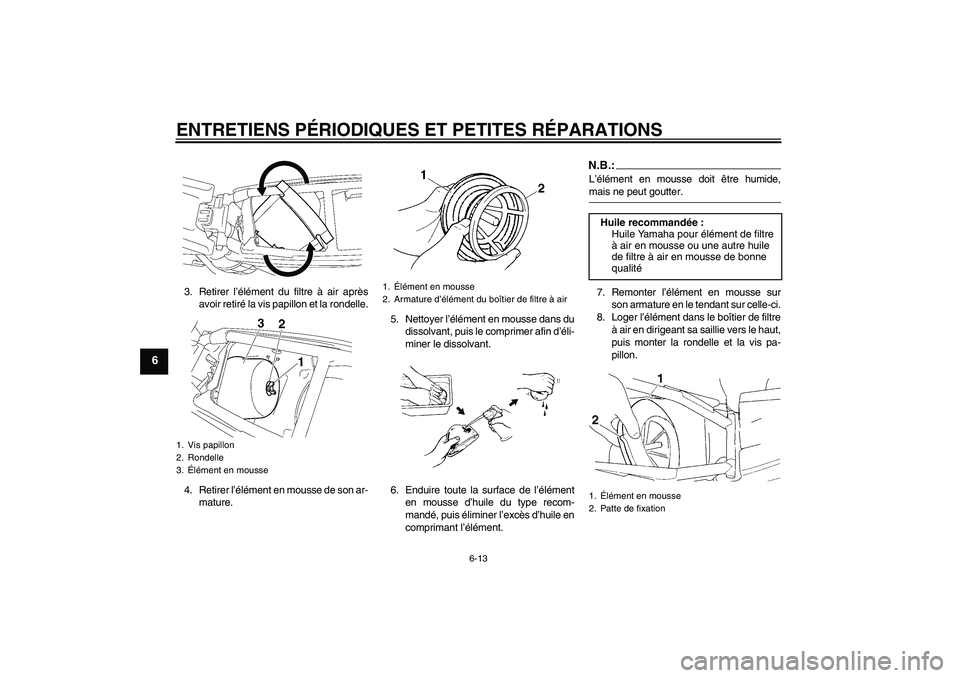

3. Retirer l’élément du filtre à air après
avoir retiré la vis papillon et la rondelle.
4. Retirer l’élément en mousse de son ar-
mature.5. Nettoyer l’élément en mousse dans du
dissolvant, puis le comprimer afin d’éli-
miner le dissolvant.
6. Enduire toute la surface de l’élément
en mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile en
comprimant l’élément.
N.B.:L’élément en mousse doit être humide,mais ne peut goutter.
7. Remonter l’élément en mousse sur
son armature en le tendant sur celle-ci.
8. Loger l’élément dans le boîtier de filtre
à air en dirigeant sa saillie vers le haut,
puis monter la rondelle et la vis pa-
pillon.
1. Vis papillon
2. Rondelle
3.Élément en mousse
1.Élément en mousse
2. Armature d’élément du boîtier de filtre à air
Huile recommandée:
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité1.Élément en mousse
2. Patte de fixation
U5PA85F0.book Page 13 Thursday, April 13, 2006 4:03 PM
Page 57 of 82
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
ATTENTION:
FCA10480
S’assurer que l’élément du filtre à
air soit correctement logé dans le
boîtier de filtre à air.
Ne jamais mettre le moteur en mar-
che avant d’avoir remonté l’élément
du filtre à air. Une usure excessive
du ou des pistons et/ou du ou descylindres pourrait en résulter.

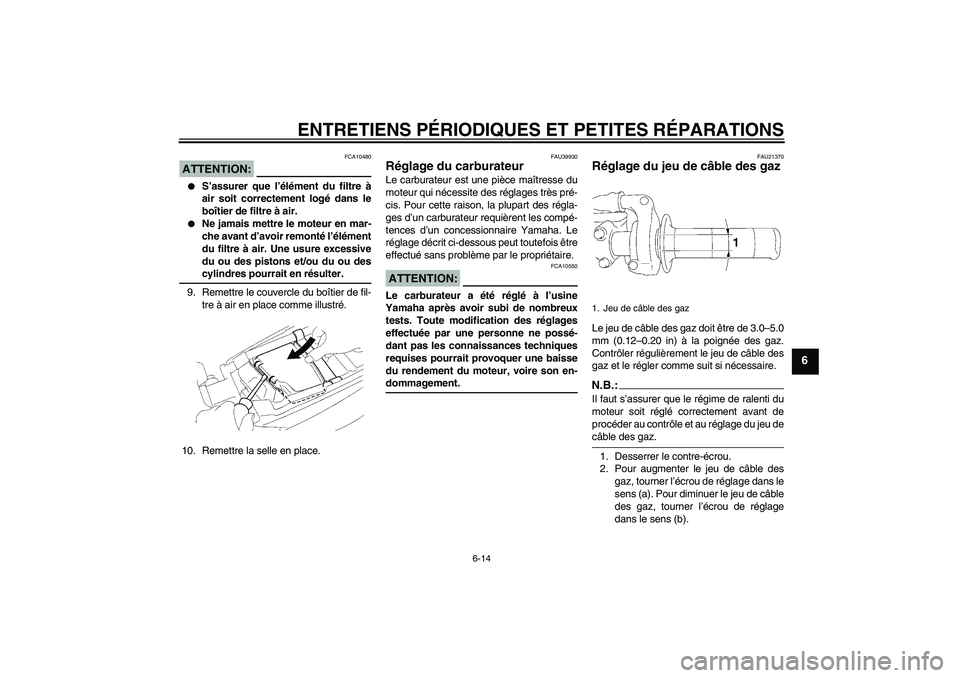

9. Remettre le couvercle du boîtier de fil-
tre à air en place comme illustré.
10. Remettre la selle en place.
FAU39930
Réglage du carburateur Le carburateur est une pièce maîtresse du
moteur qui nécessite des réglages très pré-
cis. Pour cette raison, la plupart des régla-
ges d’un carburateur requièrent les compé-
tences d’un concessionnaire Yamaha. Le
réglage décrit ci-dessous peut toutefois être
effectué sans problème par le propriétaire.ATTENTION:
FCA10550
Le carburateur a été réglé à l’usine
Yamaha après avoir subi de nombreux
tests. Toute modification des réglages
effectuée par une personne ne possé-
dant pas les connaissances techniques
requises pourrait provoquer une baisse
du rendement du moteur, voire son en-dommagement.
FAU21370
Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et le régler comme suit si nécessaire.N.B.:Il faut s’assurer que le régime de ralenti du
moteur soit réglé correctement avant de
procéder au contrôle et au réglage du jeu decâble des gaz.
1. Desserrer le contre-écrou.
2. Pour augmenter le jeu de câble des
gaz, tourner l’écrou de réglage dans le
sens (a). Pour diminuer le jeu de câble
des gaz, tourner l’écrou de réglage
dans le sens (b).1. Jeu de câble des gaz
U5PA85F0.book Page 14 Thursday, April 13, 2006 4:03 PM
Page 58 of 82
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
3. Serrer le contre-écrou.
FAU41820
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA14380
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
Adapter la pression de gonflage
des pneus au poids du pilote, à la
vitesse de conduite et aux condi-tions de conduite.Contrôle des pneus
Contrôler les pneus avant chaque départ.
ATTENTION:
FCA15580
Bien veiller à ce que les butées de
talon soient serrées. En effet, le
pneu risquerait de se déjanter lors-
que le gonflage est insuffisant.
Bien veiller à ce que le corps de
valve soit bien droite. Une tige de
valve de pneu inclinée indique que
le pneu est mal assis sur sa jante.
Tourner le pneu de sorte que lecorps de valve soit bien droit.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
1. Contre-écrou
2. Écrou de réglage du jeu de câble des gaz
Pression de gonflage de pneu
standard :
Avant :
100 kPa (15 psi) (1.00 kgf/cm²)
Arrière :
100 kPa (15 psi) (1.00 kgf/cm²)
1. Flanc de pneu
2. Profondeur de sculpture de pneu
12
U5PA85F0.book Page 15 Friday, April 21, 2006 4:38 PM
Page 59 of 82
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.

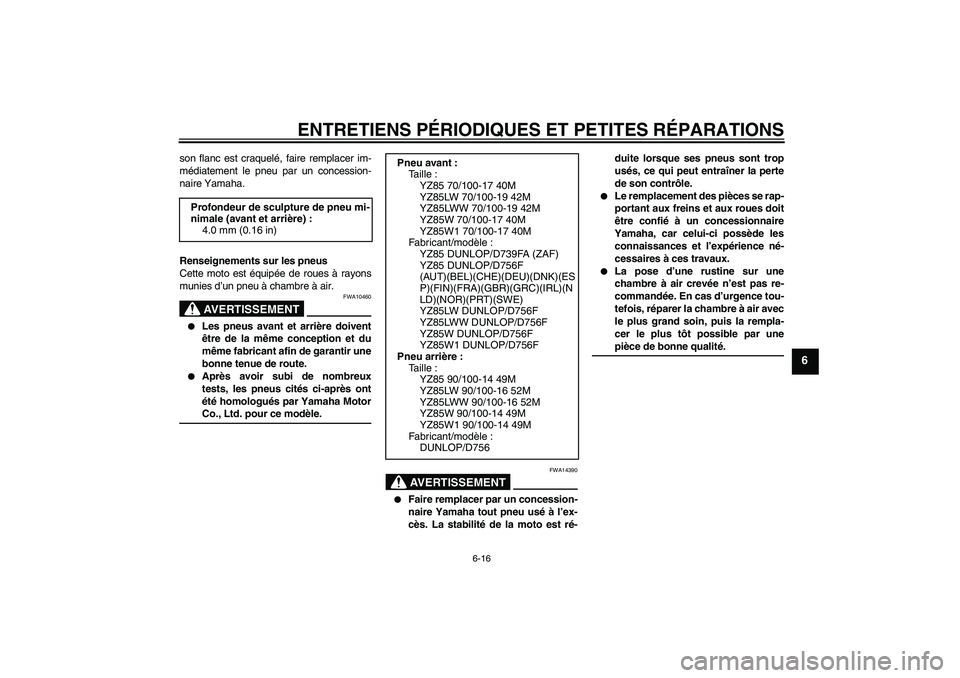

Renseignements sur les pneus
Cette moto est équipée de roues à rayons
munies d’un pneu à chambre à air.
AVERTISSEMENT
FWA10460
Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.
Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha MotorCo., Ltd. pour ce modèle.
AVERTISSEMENT
FWA14390
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité de la moto est ré-duite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
de son contrôle.
Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.
La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-
cer le plus tôt possible par unepièce de bonne qualité. Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
4.0 mm (0.16 in)
Pneu avant :
Taille :
YZ85 70/100-17 40M
YZ85LW 70/100-19 42M
YZ85LWW 70/100-19 42M
YZ85W 70/100-17 40M
YZ85W1 70/100-17 40M
Fabricant/modèle :
YZ85 DUNLOP/D739FA (ZAF)
YZ85 DUNLOP/D756F
(AUT)(BEL)(CHE)(DEU)(DNK)(ES
P)(FIN)(FRA)(GBR)(GRC)(IRL)(N
LD)(NOR)(PRT)(SWE)
YZ85LW DUNLOP/D756F
YZ85LWW DUNLOP/D756F
YZ85W DUNLOP/D756F
YZ85W1 DUNLOP/D756F
Pneu arrière :
Taille :
YZ85 90/100-14 49M
YZ85LW 90/100-16 52M
YZ85LWW 90/100-16 52M
YZ85W 90/100-14 49M
YZ85W1 90/100-14 49M
Fabricant/modèle :
DUNLOP/D756
U5PA85F0.book Page 16 Thursday, April 13, 2006 4:03 PM
Page 60 of 82
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU21940
Roues à rayons Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées, et il faut
contrôler le serrage des rayons. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU40431
Accessoires et pièces de re-
change
AVERTISSEMENT
FWA14481
Bien veiller à n’utiliser que des accessoi-
res et pièces de rechange spécialement
conçus pour ce modèle, et à les monter
solidement afin de garantir l’équilibre et
la conception d’origine. Les pièces et ac-
cessoires Yamaha d’origine sont con-
çus et testés en vue de leur compatibilité
avec ce véhicule. Il est dès lors recom-
mandé de se procurer des pièces et ac-
cessoires Yamaha d’origine. L’utilisa-
tion de pièces de rechange et
d’accessoires non approuvés par
Yamaha risque d’être à l’origine d’une
perte d’équilibre et de réduire la sécurité
de conduite. Comme Yamaha ne peut
contrôler la qualité des accessoires ou
pièces d’autres marques, Yamaha ne
peut être tenue responsable des consé-
quences, quelles qu’elles soient, de l’uti-
lisation d’accessoires et de pièces nonapprouvés.
FAU22031

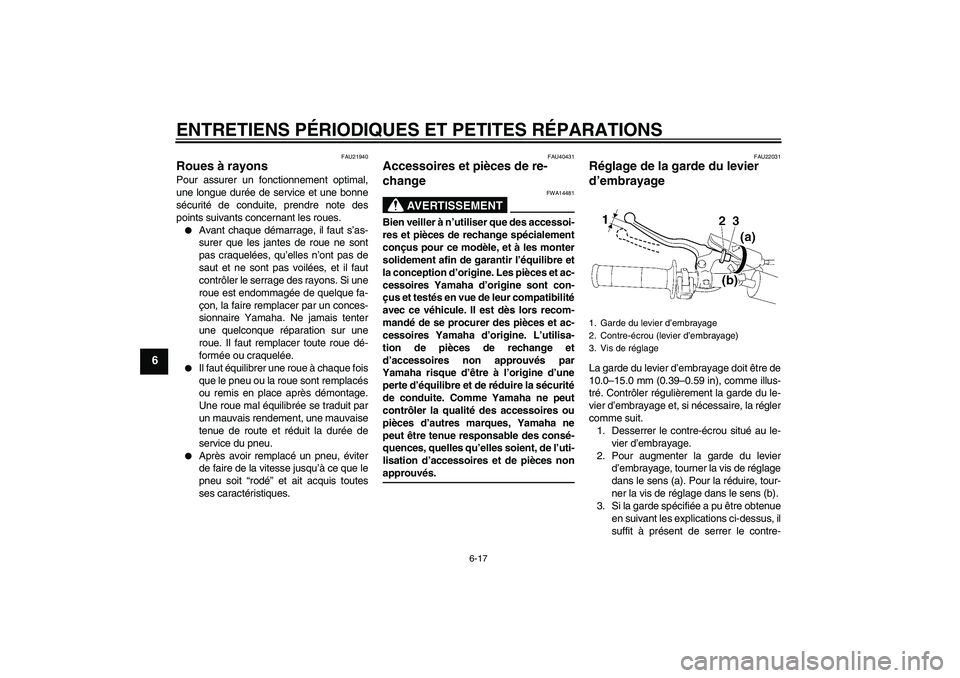

Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
1. Desserrer le contre-écrou situé au le-
vier d’embrayage.
2. Pour augmenter la garde du levier
d’embrayage, tourner la vis de réglage
dans le sens (a). Pour la réduire, tour-
ner la vis de réglage dans le sens (b).
3. Si la garde spécifiée a pu être obtenue
en suivant les explications ci-dessus, il
suffit à présent de serrer le contre-1. Garde du levier d’embrayage
2. Contre-écrou (levier d’embrayage)
3. Vis de réglage
U5PA85F0.book Page 17 Thursday, April 13, 2006 4:03 PM
