Entretien périodique et réglage
7-16
7
Contrôle des pneus
Contrôler les pneus avant chaque départ.
ATTENTION
FCA15581
 Bien veiller à ce que les butées de
talon soient serrées. En effet, le
pneu risquerait de se d éjanter lors-
que le gonflage est insuffisant.
 Bien veiller à ce que le corps de
valve soit bien droite. Une tige de
valve de pneu inclinée in dique que
le pneu est mal assis sur sa jante.
Tourner le pneu de sorte que le
corps de valve soit bien droit.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
Renseignements sur les pneus
Ce modèle est équipé de pneus avec
chambre à air.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac- compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière d
oivent être
d e la même conception et du même fa-
bricant afin d e garantir une bonne tenue
d e route et éviter les acci dents.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
AVERTISSEMENT
FWA14391
 Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité d e la moto est ré-
d uite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
d e son contrôle.
 Le remplacement d es pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possè de
les connaissances et l’expérience
nécessaires à ces travaux.
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profon deur de sculpture d e pneu
minimale (avant et arrière) : 4.0 mm (0.16 in)
1
2
Pneu avant :Taille :
70/100-17 40M (YZ85, YZ85J)
70/100-19 42M (YZ85LW,
YZ85LWJ)
Fabricant/modèle : DUNLOP/MX51F
Pneu arrière :
Taille : 90/100-14 49M (YZ85, YZ85J)
90/100-16 52M (YZ85LW,
YZ85LWJ)
Fabricant/modèle : DUNLOP/MX51
U1SN86F0.book Page 16 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-17
7
 La pose d’une rustine sur une
chambre à air crevée n’est pas re-
comman dée. En cas d ’urgence tou-
tefois, réparer la chambre à air avec
le plus gran d soin, puis la remplacer
le plus tôt possible par une pièce de
bonne qualité.FAU48322
Roues à rayons
AVERTISSEMENT
FWA10611
Les roues d e ce modèle ne sont pas
conçues pour des pneus sans chambre
à air (“Tubeless”). Ne pas monter des
pneus sans chambre à air sur ce mo-
d èle.
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut, ne sont pas voilées ou tout
autrement endommagées, et il faut
contrôler le serrage et le bon état des
rayons. Si une roue est endommagée
de quelque façon, la faire remplacer
par un concessionnaire Yamaha. Ne
jamais tenter une quelconque répara-
tion sur une roue. Toute roue défor-
mée ou craquelée doit être rempla-
cée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
U1SN86F0.book Page 17 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-18
7
FAU65774
Réglage de la gar de du levier
d ’embrayage
Mesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner le dispositif de réglage de
la garde dans le sens (a). Pour la réduire, le
tourner dans le sens (b).
N.B.
Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procéder
comme suit :
1. Desserrer le câble d’embrayage en
tournant le dispositif de réglage à fond
dans le sens (a).
2. Faire glisser vers l’arrière le cache en caoutchouc et le dispositif de réglage
de la garde le long du câble d’em-
brayage, puis desserrer le contre-
écrou.
3. Pour augmenter la garde du levier d’embrayage, tourner la vis de réglage
d e l a g a r de d a ns l e se n s ( a) . P o u r l a r é-
duire, tourner le boulon de réglage
dans le sens (b). 4. Serrer le contre-écrou au câble d’em-
brayage.
5. Faire glisser le dispositif de réglage de
la garde du levier d’embrayage et le
cache en caoutchouc pour les remet-
tre dans leur position d’origine, en
veillant à aligner l’onglet du dispositif
de réglage et la fente du boulon de ré-
glage.
1. Garde du levier d’embrayage
2. Dispositif de réglage de la garde du levier
Gar de du levier d’embrayage :
7.0–12.0 mm (0.28–0.47 in)
12(b)
(a)1. Contre-écrou
2. Vis de réglage de la garde du levier d’em-
brayage
3. Dispositif de réglage de la garde du levier
4. Cache en caoutchouc
1. Onglet
2. Fente
1234(a)
(b)
1 2
U1SN86F0.book Page 18 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-19
7
FAU37914
Contrôle de la gar de du levier de
frein
La garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation d e mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d ’air
d ans le circuit hy draulique ré duit la puis-
sance de freinage et cela pourrait provo-
quer la perte d e contrôle du véhicule et
être la cause d’un acci dent.
FAU44821
Contrôle du sélecteur
Contrôler le fonctionnement du sélecteur
avant chaque départ. Si le fonctionnement
ne s’effectue pas en douceur, faire contrô-
ler le véhicule par un concessionnaire
Yamaha.

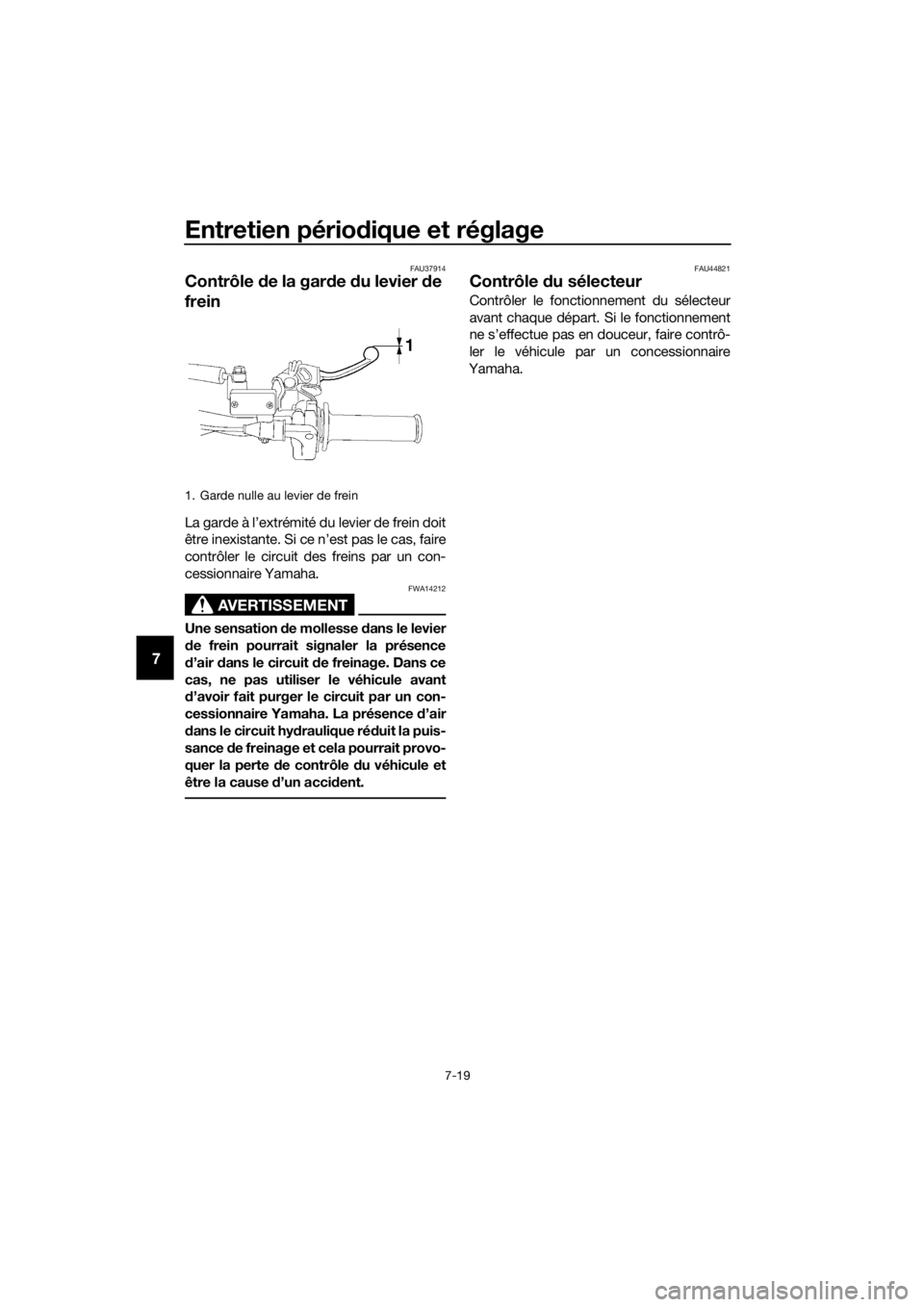

1. Garde nulle au levier de frein
U1SN86F0.book Page 19 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-20
7
FAU22393
Contrôle des plaquettes de frein
avant et arrière
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU22411Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’un ergot d’indication d’usure. Les ergots
permettent de contrôler l’usure des pla-
quettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
la position de l’ergot tout en actionnant le
frein. Si une plaquette de frein est usée au
point que l’ergot touche presque le disque
de frein, faire remplacer la paire de pla-
quettes par un concessionnaire Yamaha.
FAU46292Plaquettes de frein arrière
Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point qu’une rainure d’in-
dication d’usure devient presque visible,
faire remplacer la paire de plaquettes par
un concessionnaire Yamaha.

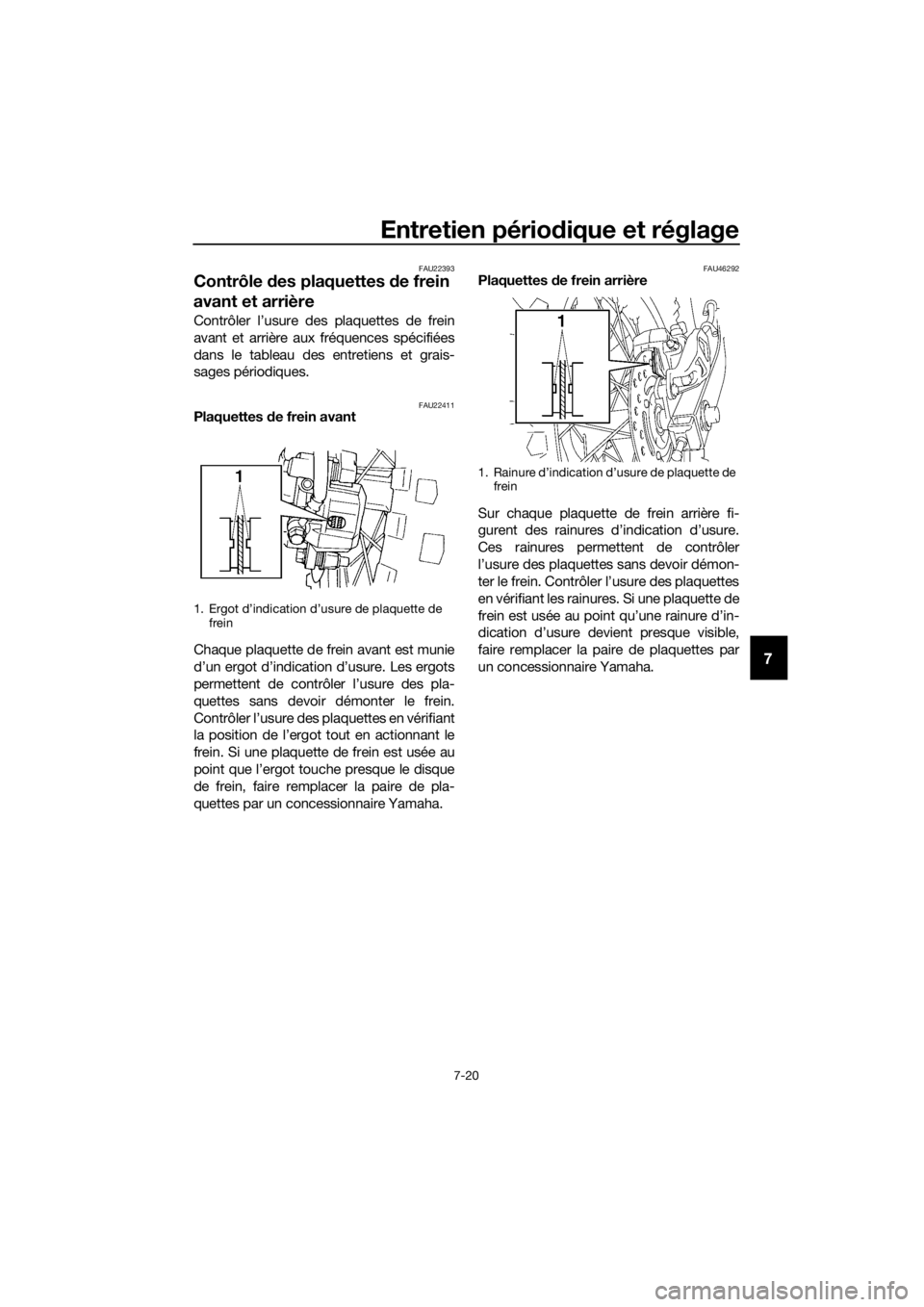

1. Ergot d’indication d’usure de plaquette de frein
1. Rainure d’indication d’usure de plaquette de frein
U1SN86F0.book Page 20 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-21
7
FAU22583
Contrôle du niveau de liqui de de
frein
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. Contrôler le niveau de li-
quide de frein alors que le réservoir est à la
verticale. Faire l’appoint de liquide de frein
si nécessaire.
ATTENTION
FCA17641
Le liqui de de frein risque d ’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.
Frein avant
Frein arrière L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein.
 Un niveau de liquide bas peut signaler
l’usure des plaquettes ou la présence
d’une fuite dans le circuit de frein ;
s’assurer dès lors de contrôler l’usure
des plaquettes ainsi que l’étanchéité
du circuit de frein.
 Si le niveau du liquide de frein diminue
soudainement, faire contrôler le véhi-
cule par un concessionnaire Yamaha
avant de reprendre la route.
AVERTISSEMENT
FWA15991
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Pren dre
les précautions suivantes :  Un niveau du liqui de de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d ’air dans le circuit d e
freinage, ce qui ré duirait l’efficacité
d es freins.
 Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d’un bi don neuf.
 Utiliser uniquement le liqui de de
frein spécifié, sous peine d e risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein d u même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liqui de de
frein. En effet, l’eau abaisserait net-
tement le point d’ébullition du li-
qui de

et pourrait provoquer un bou-
chon de vapeur ou “vapor lock”.
Liqui de de frein spécifié :
DOT 4

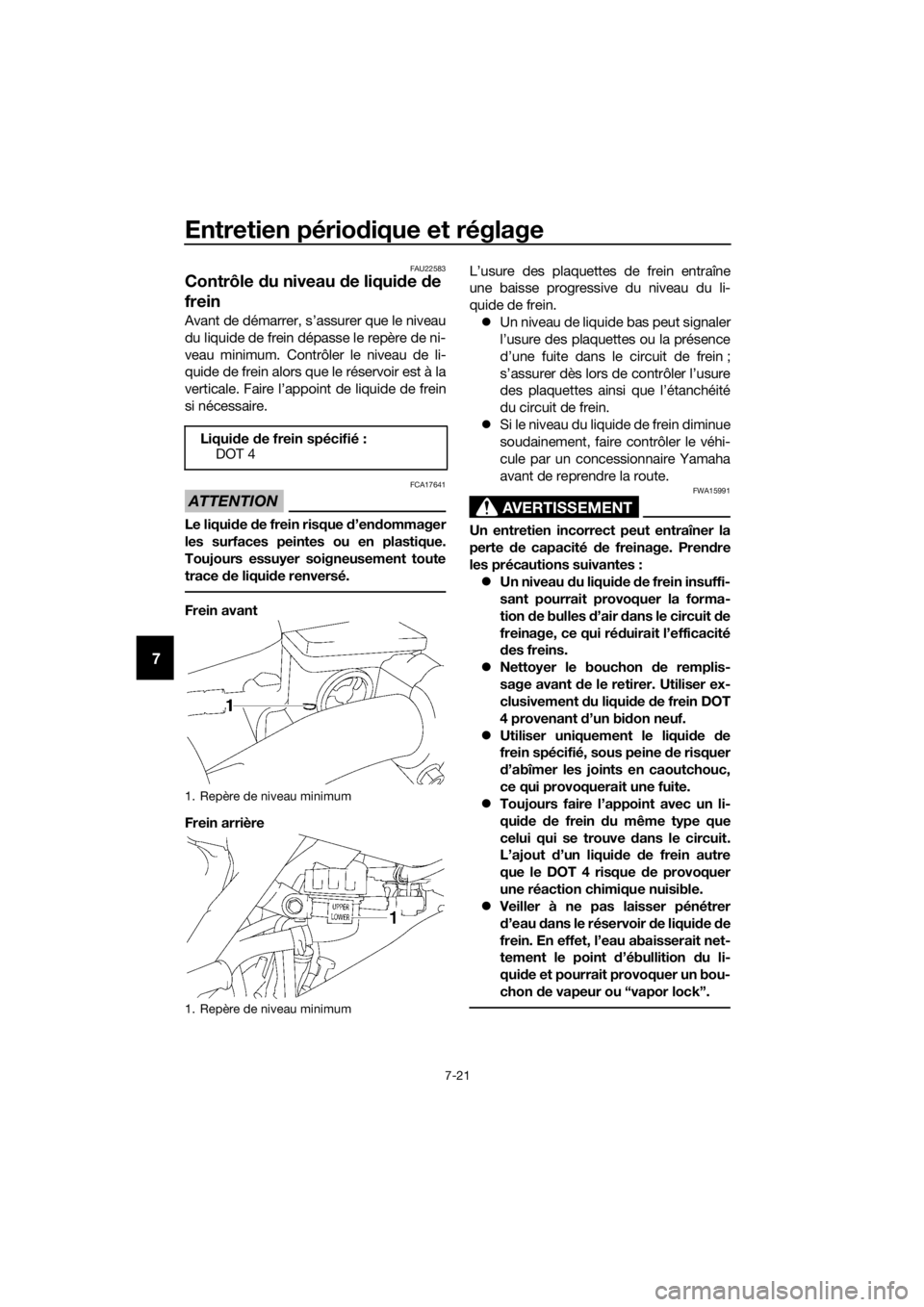

1. Repère de niveau minimum
1. Repère de niveau minimum
U1SN86F0.book Page 21 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-22
7
FAU51721
Changement du liqui de de frein
Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Il convient égale-
ment de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi
que les durites de frein aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
 Bagues d’étanchéité : Remplacer
tous les deux ans.
 Durites de frein : Remplacer tous les
quatre ans.
FAU22762
Tension de la chaîne de trans-
mission
Contrôler et, si nécessai re, régler la tension
de la chaîne de transmission avant chaque
départ.

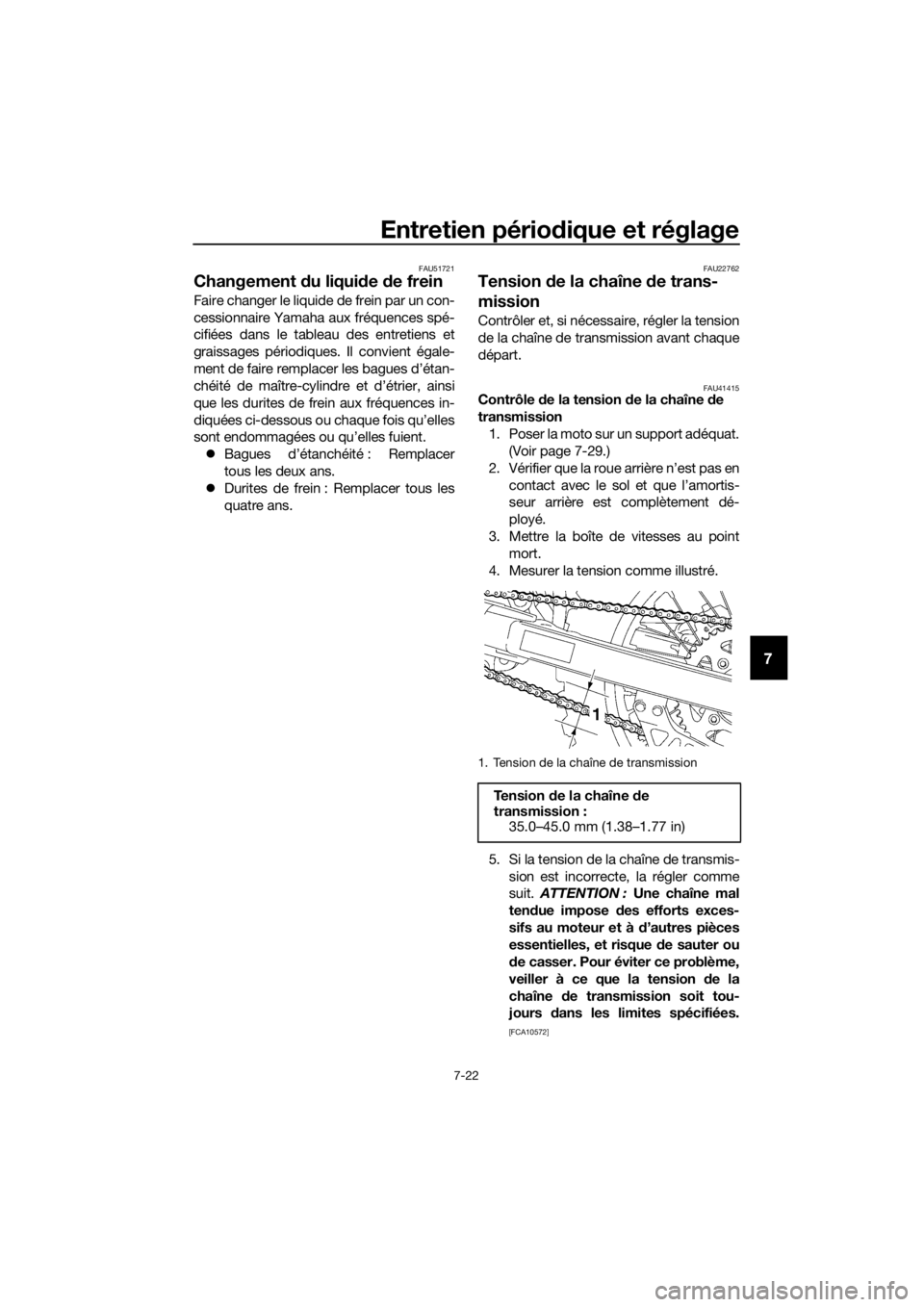

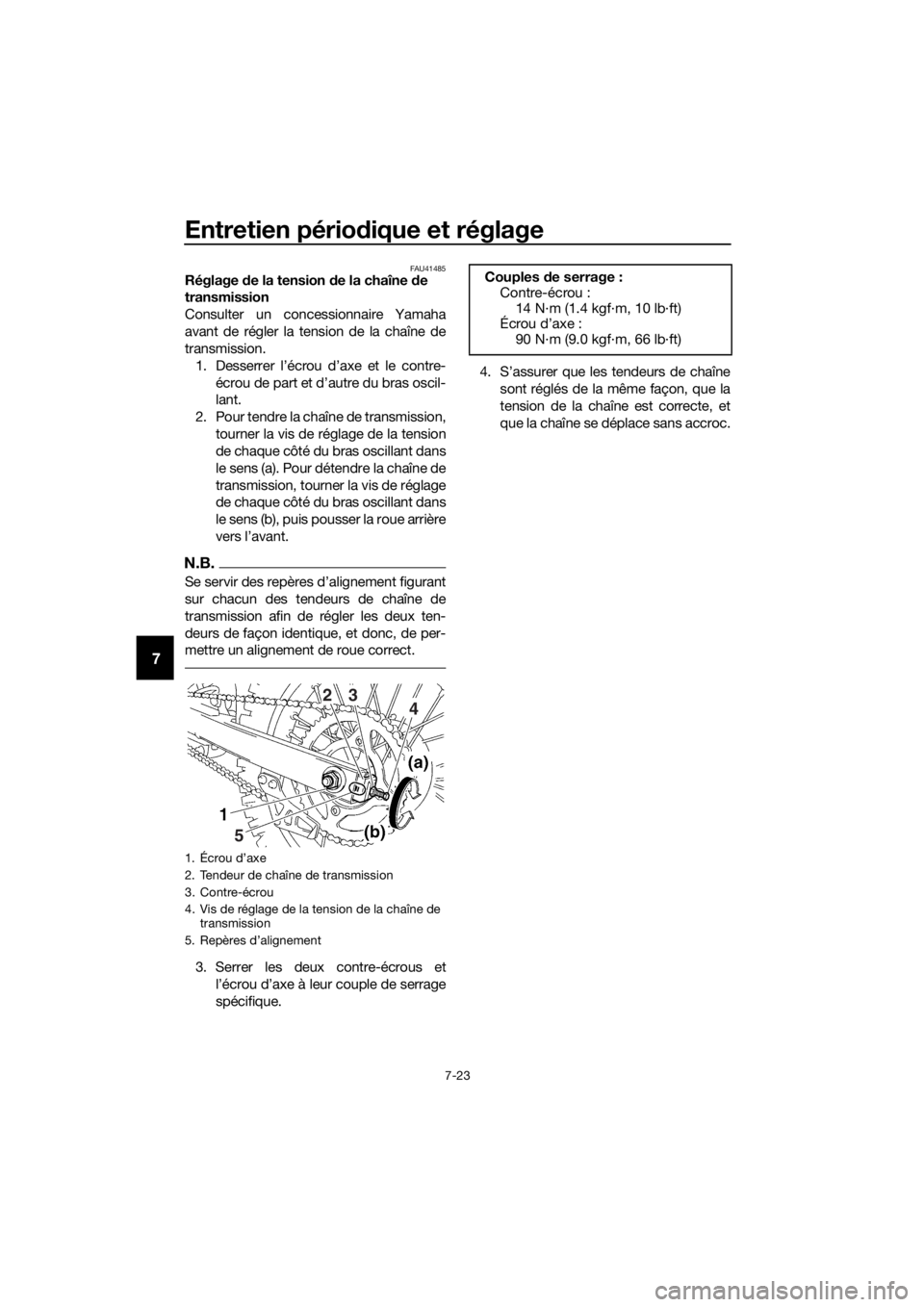

FAU41415Contrôle de la tension de la chaîne de
transmission 1. Poser la moto sur un support adéquat. (Voir page 7-29.)
2. Vérifier que la roue arrière n’est pas en contact avec le sol et que l’amortis-
seur arrière est complètement dé-
ployé.
3. Mettre la boîte de vitesses au point mort.
4. Mesurer la tension comme illustré.
5. Si la tension de la chaîne de transmis- sion est incorrecte, la régler comme
suit. ATTENTION : Une chaîne mal
ten due impose des efforts exces-
sifs au moteur et à d’autres pièces
essentielles, et risque d e sauter ou
d e casser. Pour éviter ce problème,
veiller à ce que la tension de la
chaîne de transmission soit tou-
jours dans les limites spécifiées.
[FCA10572]
1. Tension de la chaîne de transmission
Tension de la chaîne de
transmission : 35.0–45.0 mm (1.38–1.77 in)
U1SN86F0.book Page 22 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-23
7
FAU41485Réglage d e la tension de la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.
1. Desserrer l’écrou d’axe et le contre- écrou de part et d’autre du bras oscil-
lant.
2. Pour tendre la chaîne de transmission, tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage
de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue arrière
vers l’avant.
N.B.
Se servir des repères d’alignement figurant
sur chacun des tendeurs de chaîne de
transmission afin de régler les deux ten-
deurs de façon identique, et donc, de per-
mettre un alignement de roue correct.
3. Serrer les deux contre-écrous etl’écrou d’axe à leur couple de serrage
spécifique. 4. S’assurer que les tendeurs de chaîne
sont réglés de la même façon, que la
tension de la chaîne est correcte, et
que la chaîne se déplace sans accroc.
1. Écrou d’axe
2. Tendeur de chaîne de transmission
3. Contre-écrou
4. Vis de réglage de la tension de la chaîne de transmission
5. Repères d’alignement
5 4
32
Couples
de serrage :
Contre-écrou :
14 N·m (1.4 kgf·m, 10 lb·ft)
Écrou d’axe : 90 N·m (9.0 kgf·m, 66 lb·ft)
U1SN86F0.book Page 23 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-24
7
FAU23018
Nettoyage et graissage d e la
chaîne de transmission
Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.
ATTENTION
FCA10584
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.
1. Nettoyer toute la crasse et la boue à la
brosse ou avec un essuyeur.
N.B.
Si un nettoyage en profondeur est néces-
saire, il faudra faire déposer la chaîne et la
faire tremper dans du dissolvant par un
concessionnaire Yamaha.
2. Vaporiser un lubrifiant pour chaîneYamaha ou un autre lubrifiant pour
chaîne approprié sur l’ensemble de la
chaîne afin que tous les flasques et
rouleaux soient lubrifiés correctement.
FAU23098
Contrôle et lubrification des
câbles
Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712]
Lubrifiant recomman dé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
U1SN86F0.book Page 24 Tuesday, June 6, 2017 1:42 PM

Entretien périodique et réglage
7-25
7
FAU23115
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
FAU23144
Contrôle et lubrification des le-
viers de frein et d ’embrayage
Contrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
Lubrifiants recomman dés :
Levier de frein : Graisse silicone
Levier d’embrayage : Graisse à base de savon au li-
thium
U1SN86F0.book Page 25 Tuesday, June 6, 2017 1:42 PM
