YAMAHA YZF-R1 2003 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2003, Model line: YZF-R1, Model: YAMAHA YZF-R1 2003Pages: 120, PDF-Größe: 5.52 MB

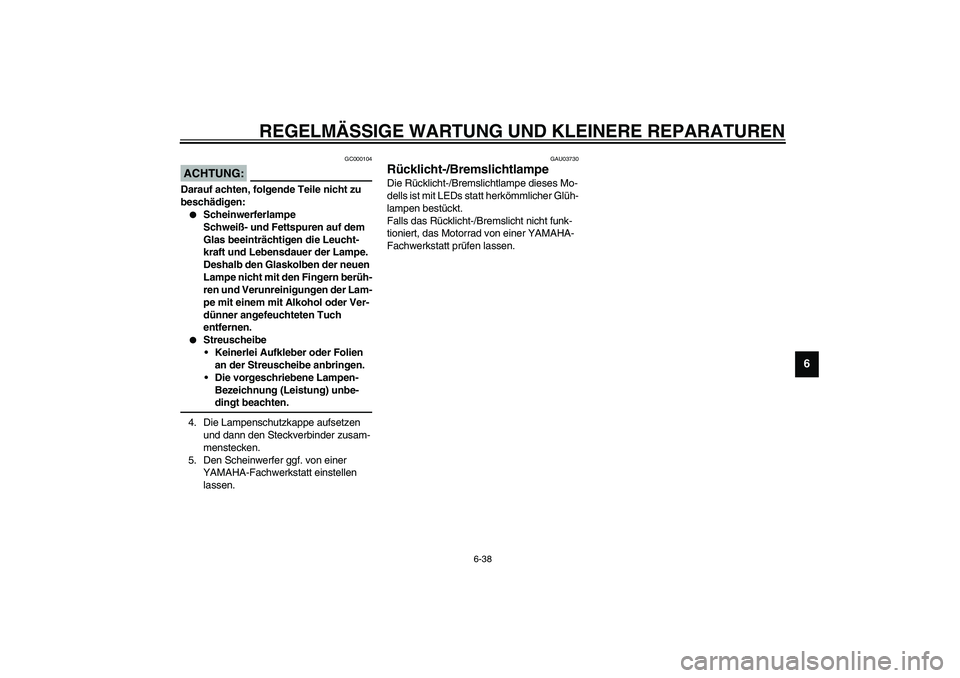

Page 91 of 120
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-38
6
GC000104
ACHTUNG:_ Darauf achten, folgende Teile nicht zu
beschädigen:
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der neuen
Lampe nicht mit den Fingern berüh-
ren und Verunreinigungen der Lam-
pe mit einem mit Alkohol oder Ver-
dünner angefeuchteten Tuch
entfernen.
Streuscheibe
Keinerlei Aufkleber oder Folien
an der Streuscheibe anbringen.
Die vorgeschriebene Lampen-
Bezeichnung (Leistung) unbe-
dingt beachten.
_4. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder zusam-
menstecken.
5. Den Scheinwerfer ggf. von einer
YAMAHA-Fachwerkstatt einstellen
lassen.
GAU03730
Rücklicht-/Bremslichtlampe Die Rücklicht-/Bremslichtlampe dieses Mo-
dells ist mit LEDs statt herkömmlicher Glüh-
lampen bestückt.
Falls das Rücklicht-/Bremslicht nicht funk-
tioniert, das Motorrad von einer YAMAHA-
Fachwerkstatt prüfen lassen.
U5PWG1.book Page 38 Tuesday, July 9, 2002 4:42 PM

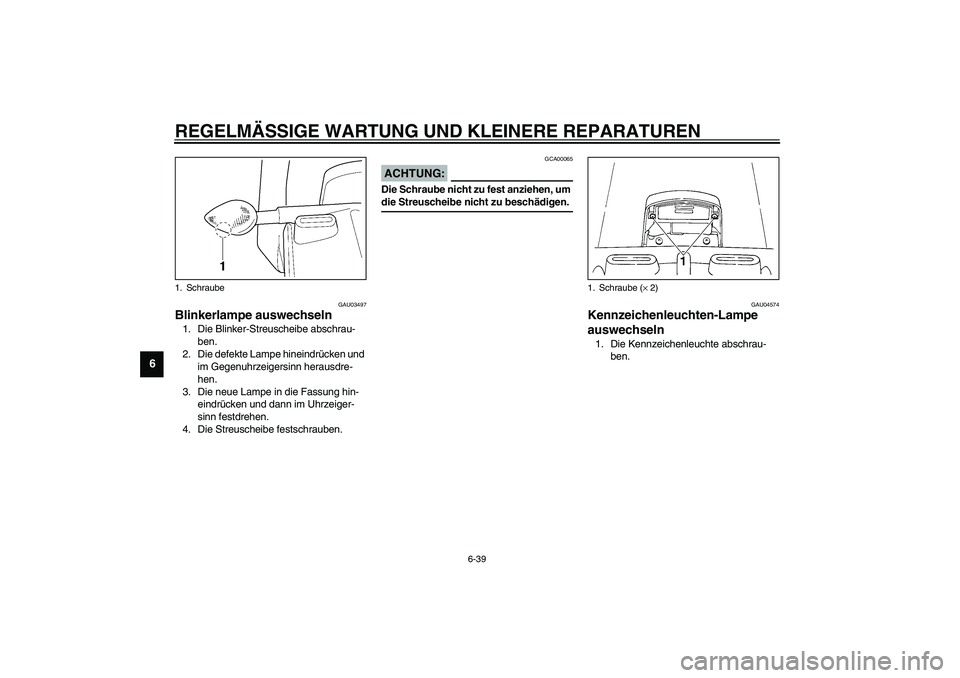

Page 92 of 120
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-39
6
GAU03497
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GCA00065
ACHTUNG:_ Die Schraube nicht zu fest anziehen, um
die Streuscheibe nicht zu beschädigen. _
GAU04574
Kennzeichenleuchten-Lampe
auswechseln 1. Die Kennzeichenleuchte abschrau-
ben.
1. Schraube
1. Schraube (× 2)
U5PWG1.book Page 39 Tuesday, July 9, 2002 4:42 PM
Page 93 of 120
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-40
6
2. Die Fassung (samt Lampe) herauszie-
hen.
3. Die defekte Lampe herausziehen.
4. Die neue Lampe einsetzen.
5. Die Fassung (samt Lampe) hinein-
drücken.
6. Die Kennzeichenleuchte wieder fest-
schrauben.
GAU01579
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsar-
beiten, bei denen das Motorrad sicher und
senkrecht stehen muß, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor plaziert
werden.
Vorderrad
1. Die Motorrad-Hinterseite stabilisieren.
Dazu entweder hinten einen Motor-
rad-Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
daß das Vorderrad sich frei drehen
läßt.Hinterrad
Das Motorrad so abstützen, daß das Hin-
terrad sich frei drehen läßt. Dazu entweder
hinten einen Motorrad-Montageständer
verwenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenar-
me stellen.
1. Lampe
2. Kennzeichenleuchte
U5PWG1.book Page 40 Tuesday, July 9, 2002 4:42 PM

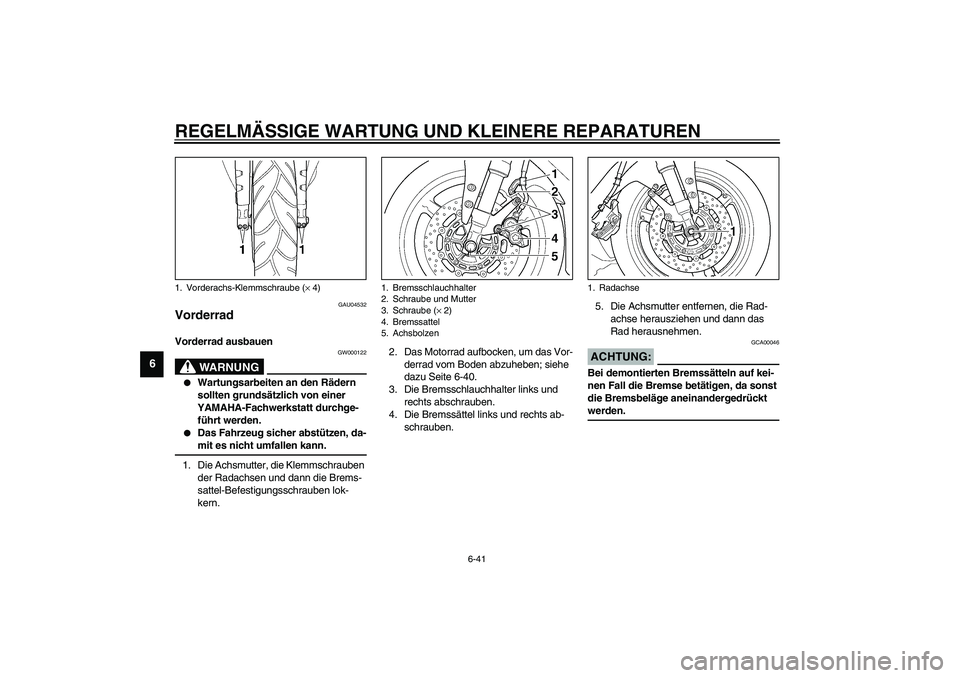

Page 94 of 120
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-41
6
GAU04532
Vorderrad Vorderrad ausbauen
GW000122
WARNUNG
_
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
YAMAHA-Fachwerkstatt durchge-
führt werden.
Das Fahrzeug sicher abstützen, da-
mit es nicht umfallen kann.
_1. Die Achsmutter, die Klemmschrauben
der Radachsen und dann die Brems-
sattel-Befestigungsschrauben lok-
kern.2. Das Motorrad aufbocken, um das Vor-
derrad vom Boden abzuheben; siehe
dazu Seite 6-40.
3. Die Bremsschlauchhalter links und
rechts abschrauben.
4. Die Bremssättel links und rechts ab-
schrauben.5. Die Achsmutter entfernen, die Rad-
achse herausziehen und dann das
Rad herausnehmen.
GCA00046
ACHTUNG:_ Bei demontierten Bremssätteln auf kei-
nen Fall die Bremse betätigen, da sonst
die Bremsbeläge aneinandergedrückt
werden. _
1. Vorderachs-Klemmschraube (× 4)
1. Bremsschlauchhalter
2. Schraube und Mutter
3. Schraube (× 2)
4. Bremssattel
5. Achsbolzen
1. Radachse
U5PWG1.book Page 41 Tuesday, July 9, 2002 4:42 PM

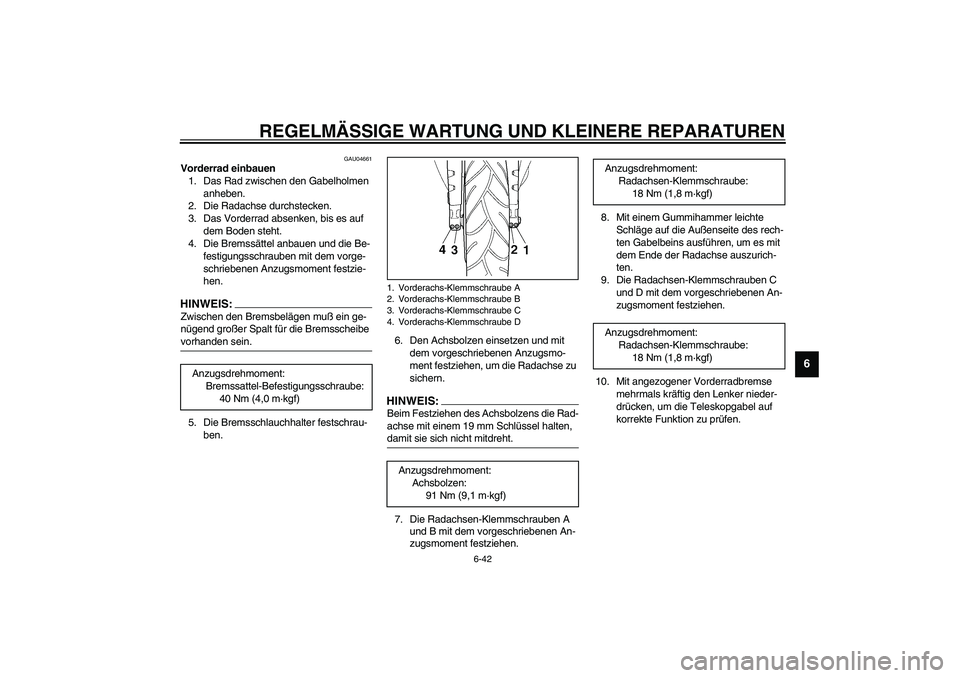

Page 95 of 120
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-42
6
GAU04661
Vorderrad einbauen
1. Das Rad zwischen den Gabelholmen
anheben.
2. Die Radachse durchstecken.
3. Das Vorderrad absenken, bis es auf
dem Boden steht.
4. Die Bremssättel anbauen und die Be-
festigungsschrauben mit dem vorge-
schriebenen Anzugsmoment festzie-
hen.HINWEIS:_ Zwischen den Bremsbelägen muß ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein. _5. Die Bremsschlauchhalter festschrau-
ben.6. Den Achsbolzen einsetzen und mit
dem vorgeschriebenen Anzugsmo-
ment festziehen, um die Radachse zu
sichern.
HINWEIS:_ Beim Festziehen des Achsbolzens die Rad-
achse mit einem 19 mm Schlüssel halten,
damit sie sich nicht mitdreht. _7. Die Radachsen-Klemmschrauben A
und B mit dem vorgeschriebenen An-
zugsmoment festziehen.8. Mit einem Gummihammer leichte
Schläge auf die Außenseite des rech-
ten Gabelbeins ausführen, um es mit
dem Ende der Radachse auszurich-
ten.
9. Die Radachsen-Klemmschrauben C
und D mit dem vorgeschriebenen An-
zugsmoment festziehen.
10. Mit angezogener Vorderradbremse
mehrmals kräftig den Lenker nieder-
drücken, um die Teleskopgabel auf
korrekte Funktion zu prüfen. Anzugsdrehmoment:
Bremssattel-Befestigungsschraube:
40 Nm (4,0 m·kgf)1. Vorderachs-Klemmschraube A
2. Vorderachs-Klemmschraube B
3. Vorderachs-Klemmschraube C
4. Vorderachs-Klemmschraube DAnzugsdrehmoment:
Achsbolzen:
91 Nm (9,1 m·kgf)
Anzugsdrehmoment:
Radachsen-Klemmschraube:
18 Nm (1,8 m·kgf)
Anzugsdrehmoment:
Radachsen-Klemmschraube:
18 Nm (1,8 m·kgf)
G_5pw_Periodic.fm Page 42 Wednesday, July 10, 2002 4:06 PM

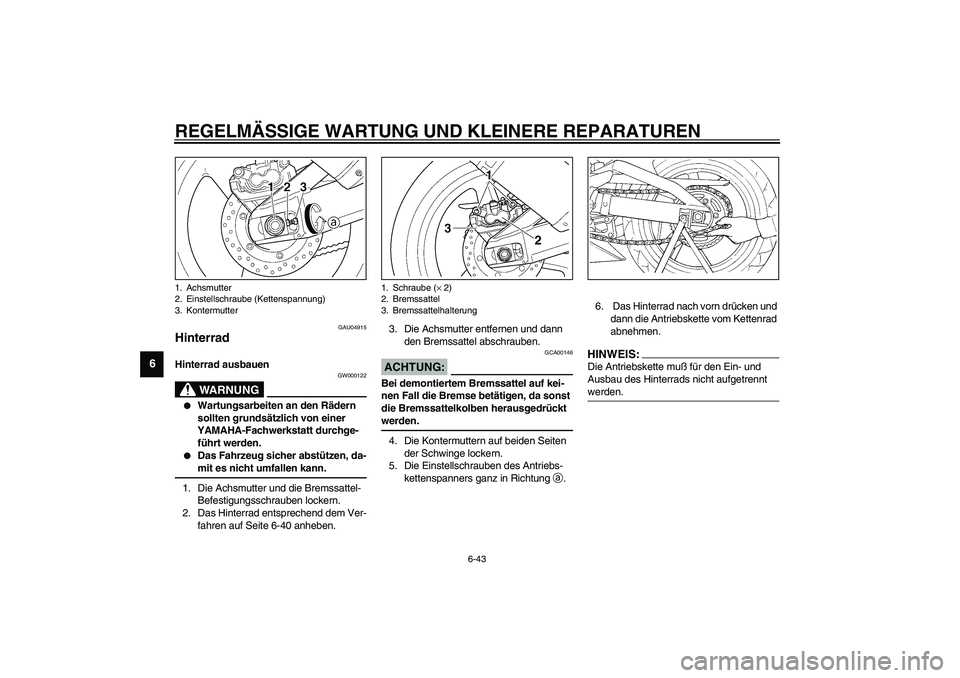

Page 96 of 120
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-43
6
GAU04915
Hinterrad Hinterrad ausbauen
GW000122
WARNUNG
_
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
YAMAHA-Fachwerkstatt durchge-
führt werden.
Das Fahrzeug sicher abstützen, da-
mit es nicht umfallen kann.
_1. Die Achsmutter und die Bremssattel-
Befestigungsschrauben lockern.
2. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-40 anheben.3. Die Achsmutter entfernen und dann
den Bremssattel abschrauben.
GCA00146
ACHTUNG:_ Bei demontiertem Bremssattel auf kei-
nen Fall die Bremse betätigen, da sonst
die Bremssattelkolben herausgedrückt
werden. _4. Die Kontermuttern auf beiden Seiten
der Schwinge lockern.
5. Die Einstellschrauben des Antriebs-
kettenspanners ganz in Richtung
a.6. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
HINWEIS:_ Die Antriebskette muß für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt
werden. _
1. Achsmutter
2. Einstellschraube (Kettenspannung)
3. Kontermutter
1. Schraube (× 2)
2. Bremssattel
3. Bremssattelhalterung
U5PWG1.book Page 43 Tuesday, July 9, 2002 4:42 PM

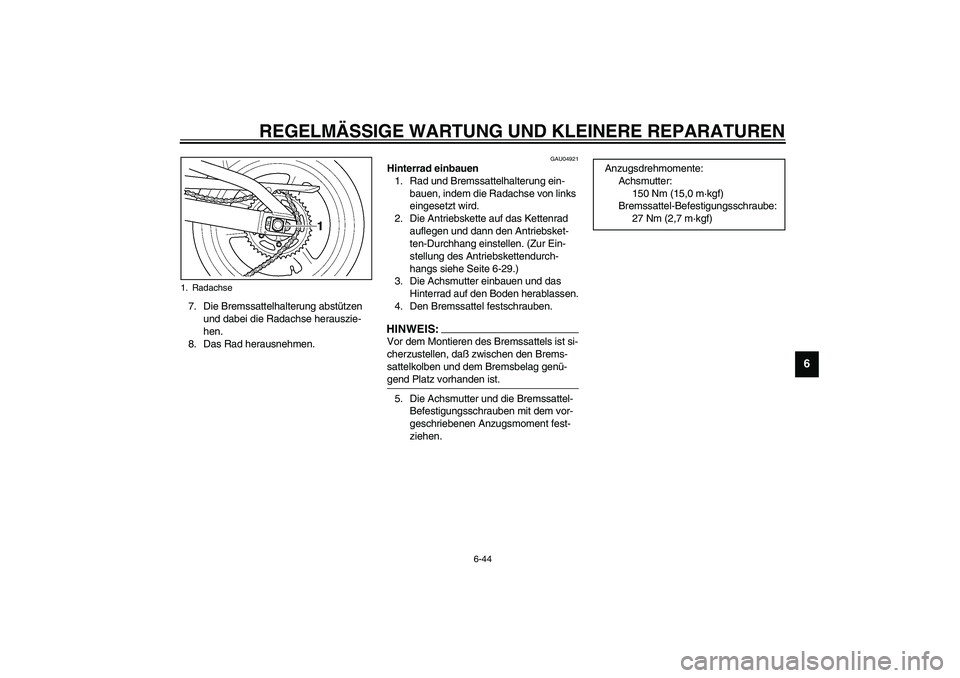

Page 97 of 120
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-44
6
7. Die Bremssattelhalterung abstützen
und dabei die Radachse herauszie-
hen.
8. Das Rad herausnehmen.
GAU04921
Hinterrad einbauen
1. Rad und Bremssattelhalterung ein-
bauen, indem die Radachse von links
eingesetzt wird.
2. Die Antriebskette auf das Kettenrad
auflegen und dann den Antriebsket-
ten-Durchhang einstellen. (Zur Ein-
stellung des Antriebskettendurch-
hangs siehe Seite 6-29.)
3. Die Achsmutter einbauen und das
Hinterrad auf den Boden herablassen.
4. Den Bremssattel festschrauben.HINWEIS:_ Vor dem Montieren des Bremssattels ist si-
cherzustellen, daß zwischen den Brems-
sattelkolben und dem Bremsbelag genü-
gend Platz vorhanden ist. _5. Die Achsmutter und die Bremssattel-
Befestigungsschrauben mit dem vor-
geschriebenen Anzugsmoment fest-
ziehen.
1. Radachse
Anzugsdrehmomente:
Achsmutter:
150 Nm (15,0 m·kgf)
Bremssattel-Befestigungsschraube:
27 Nm (2,7 m·kgf)
U5PWG1.book Page 44 Tuesday, July 9, 2002 4:42 PM
Page 98 of 120
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-45
6
GAU03087

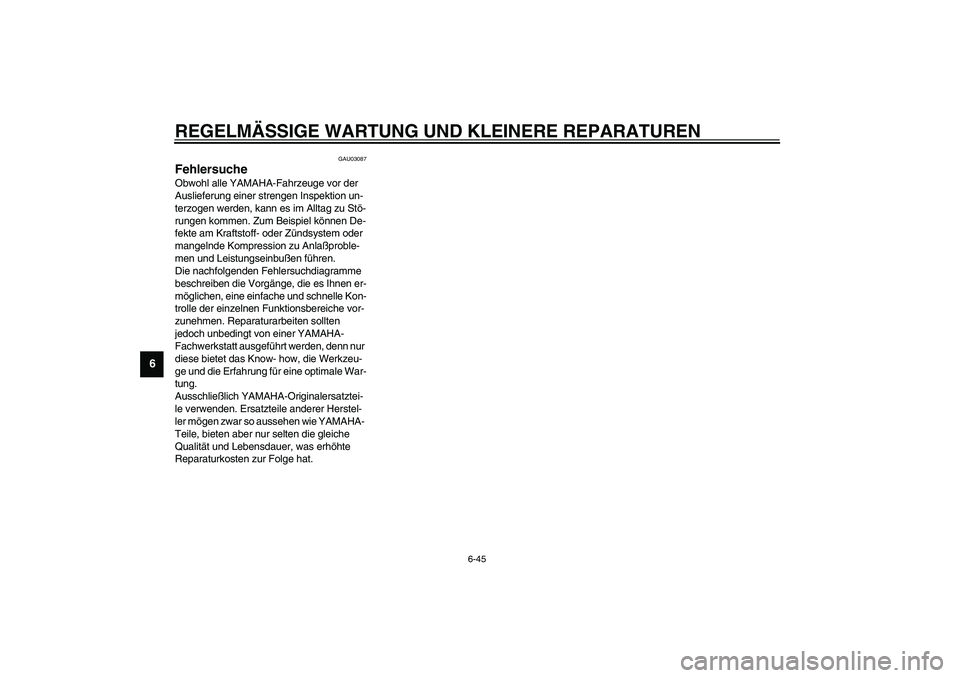

Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlaßproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten sollten
jedoch unbedingt von einer YAMAHA-
Fachwerkstatt ausgeführt werden, denn nur
diese bietet das Know- how, die Werkzeu-
ge und die Erfahrung für eine optimale War-
tung.
Ausschließlich YAMAHA-Originalersatztei-
le verwenden. Ersatzteile anderer Herstel-
ler mögen zwar so aussehen wie YAMAHA-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat. U5PWG1.book Page 45 Tuesday, July 9, 2002 4:42 PM

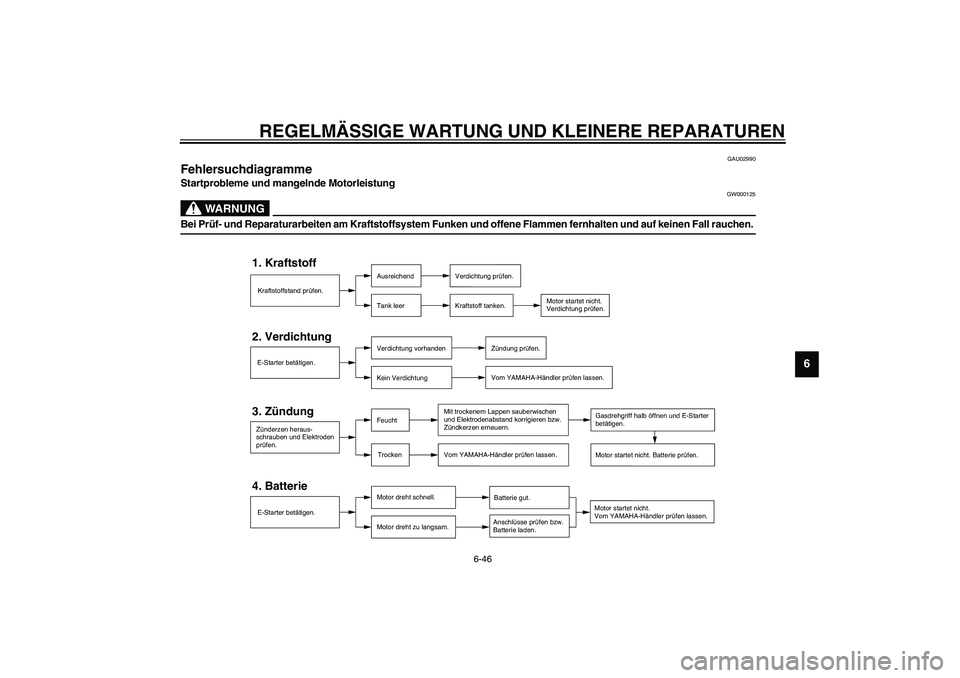

Page 99 of 120
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-46
6
GAU02990
Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
GW000125
WARNUNG
_ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. _CT-1AG
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Zünderzen heraus-
schrauben und Elektroden
prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen.
Motor startet nicht. Batterie prüfen. Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
U5PWG1.book Page 46 Tuesday, July 9, 2002 4:42 PM

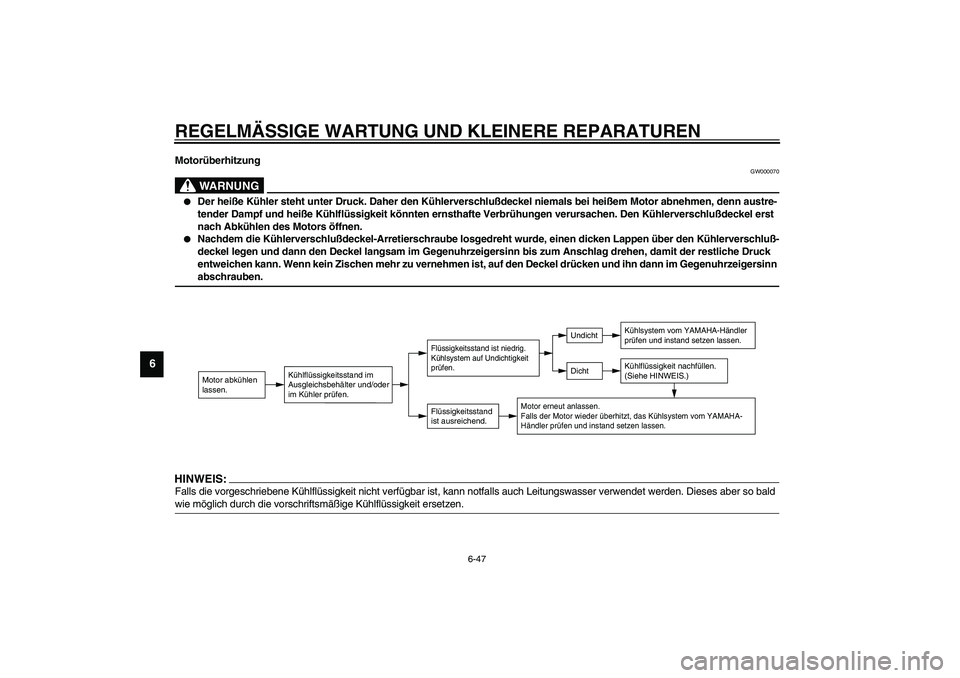

Page 100 of 120
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-47
6
Motorüberhitzung
GW000070
WARNUNG
_
Der heiße Kühler steht unter Druck. Daher den Kühlerverschlußdeckel niemals bei heißem Motor abnehmen, denn austre-
tender Dampf und heiße Kühlflüssigkeit könnten ernsthafte Verbrühungen verursachen. Den Kühlerverschlußdeckel erst
nach Abkühlen des Motors öffnen.
Nachdem die Kühlerverschlußdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen über den Kühlerverschluß-
deckel legen und dann den Deckel langsam im Gegenuhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck
entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken und ihn dann im Gegenuhrzeigersinn
abschrauben.
_CT-2AGHINWEIS:_ Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen. _
Motor abkühlen
lassen.
Kühlflüssigkeitsstand im
Ausgleichsbehälter und/oder
im Kühler prüfen.
Flüssigkeitsstand
ist ausreichend.Flüssigkeitsstand ist niedrig.
Kühlsystem auf Undichtigkeit
prüfen.
DichtUndicht
Kühlsystem vom YAMAHA-Händler
prüfen und instand setzen lassen.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor erneut anlassen.
Falls der Motor wieder überhitzt, das Kühlsystem vom YAMAHA-
Händler prüfen und instand setzen lassen.
U5PWG1.book Page 47 Tuesday, July 9, 2002 4:42 PM
