YAMAHA YZF-R1 2003 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-26
3
CD-01D
Met afgezette motor:
1. Klap de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar in “” staat.
3. Draai de sleutel naar “ON”.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Slaat de motor aan?
Er is mogelijk iets mis met de
vrijstandschakelaar.
Rijd niet met de motorfiets totdat een
controle door een Yamaha dealer is
uitgevoerd.
Terwijl de motor nog draait:
6. Klap de zijstandaard omhoog.
7. Houd de koppelingshendel ingetrokken.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Klap de zijstandaard omlaag.
Slaat de motor af?Nadat de motor is afgeslagen:
10. Klap de zijstandaard omhoog.
11. Houd de koppelingshendel ingetrokken.
12. Druk op de startknop.
Slaat de motor aan?
Er is mogelijk iets mis met de zijstandaard-
schakelaar.
Rijd niet met de motorfiets totdat een
controle door een Yamaha dealer is
uitgevoerd.Er is mogelijk iets mis met de koppelings-
schakelaar.
Rijd niet met de motorfiets totdat een
controle door een Yamaha dealer is
uitgevoerd.
NEE
OPMERKING:Deze controle is het meest betrouwbaar bij
een warme motor.
JAJA NEE
Alles in orde.
U kunt met de motorfiets gaan rijden.
JA NEE
U5PWD1.book Page 26 Tuesday, July 16, 2002 9:15 AM

U5PWD1.book Page 27 Tuesday, July 16, 2002 9:15 AM

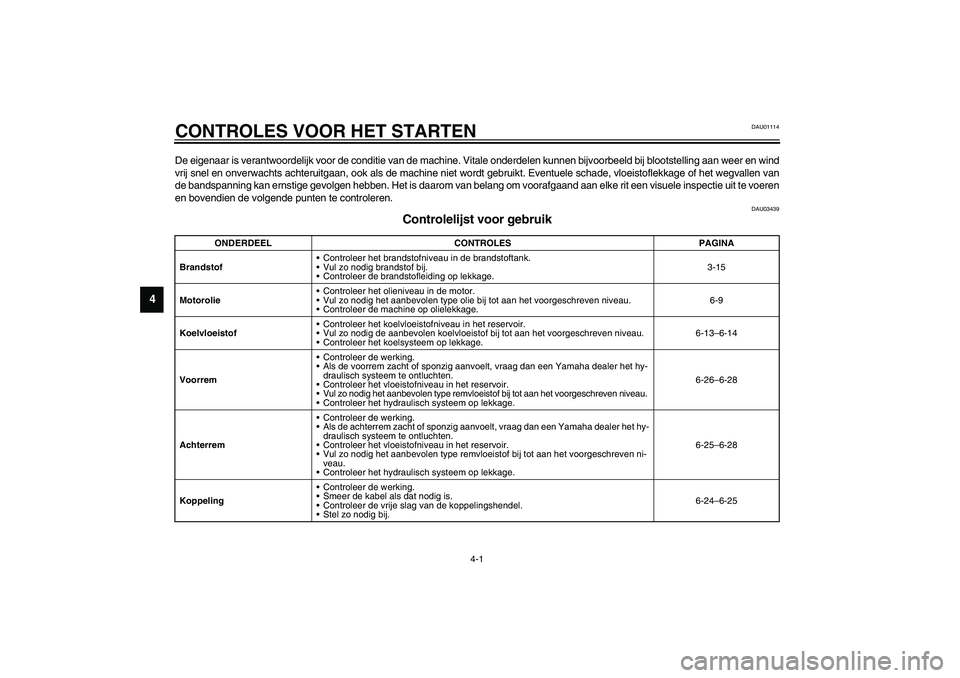

CONTROLES VOOR HET STARTEN
4
Controlelijst voor gebruik ................................................................... 4-1
U5PWD1.book Page 1 Tuesday, July 16, 2002 9:15 AM

4-1
4
DAU01114
4-CONTROLES VOOR HET STARTENDe eigenaar is verantwoordelijk voor de conditie van de machine. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling aan weer en wind
vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade, vloeistoflekkage of het wegvallen van
de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om voorafgaand aan elke rit een visuele inspectie uit te voeren
en bovendien de volgende punten te controleren.
DAU03439
Controlelijst voor gebruik
CO-01D
ONDERDEEL CONTROLES PAGINA
BrandstofControleer het brandstofniveau in de brandstoftank.
Vul zo nodig brandstof bij.
Controleer de brandstofleiding op lekkage.3-15
MotorolieControleer het olieniveau in de motor.
Vul zo nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
Controleer de machine op olielekkage.6-9
KoelvloeistofControleer het koelvloeistofniveau in het reservoir.
Vul zo nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven niveau.
Controleer het koelsysteem op lekkage.6-13–6-14
VoorremControleer de werking.
Als de voorrem zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer het vloeistofniveau in het reservoir.
Vul zo nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven niveau.
Controleer het hydraulisch systeem op lekkage.6-26–6-28
AchterremControleer de werking.
Als de achterrem zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer het vloeistofniveau in het reservoir.
Vul zo nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven ni-
veau.
Controleer het hydraulisch systeem op lekkage.6-25–6-28
KoppelingControleer de werking.
Smeer de kabel als dat nodig is.
Controleer de vrije slag van de koppelingshendel.
Stel zo nodig bij.6-24–6-25
U5PWD1.book Page 1 Tuesday, July 16, 2002 9:15 AM

CONTROLES VOOR HET STARTEN4-2
4
GasgreepControleer of de werking soepel is.
Controleer de vrije slag van de kabel.
Vraag zo nodig de Yamaha dealer om de vrije slag van de kabel af te stellen, en
de kabel en het kabelhuis te smeren.6-20, 6-31
BedieningskabelsControleer of de werking soepel is.
Smeer als dat nodig is.6-31
AandrijfkettingControleer of de ketting correct is aangespannen.
Stel zo nodig bij.
Controleer de conditie van de ketting.
Smeer als dat nodig is.6-29–6-30
Wielen en bandenControleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer als dat nodig is.6-21–6-24
SchakelpedaalControleer of de werking soepel is.
Corrigeer als dat nodig is.—
RempedaalControleer of de werking soepel is.
Smeer het pedaalscharnierpunt als dat nodig is.6-32
Rem- en koppelingshendelsControleer of de werking soepel is.
Smeer zo nodig de hendelscharnierpunten.6-31–6-32
ZijstandaardControleer of de werking soepel is.
Smeer zo nodig het scharnierpunt.6-32
FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
Zet zo nodig vast.—
Instrumenten, verlichting,
signaleringssysteem en
schakelaarsControleer de werking.
Corrigeer als dat nodig is.—
ZijstandaardschakelaarControleer de werking van het startspersysteem.
Als het systeem defect is, vraag dan een Yamaha dealer de machine na te kijken.3-26 ONDERDEEL CONTROLES PAGINA
U5PWD1.book Page 2 Tuesday, July 16, 2002 9:15 AM

CONTROLES VOOR HET STARTEN
4-3
4
OPMERKING:_ Voordat de motorfiets wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo’n inspectie neemt maar weinig tijd
in beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard. _
DWA00033
WAARSCHUWING
_ Wanneer functies vermeld in de Controlelijst voor Gebruik niet naar behoren werken, laat dan een inspectie uitvoeren en even-
tueel repareren voordat u de machine gebruikt. _U5PWD1.book Page 3 Tuesday, July 16, 2002 9:15 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5
Starten van de motor ......................................................................... 5-1
Schakelen van versnellingen ............................................................. 5-2
Aanbevolen schakelpunten (alleen voor Zwitserland) ....................... 5-3
Tips voor een zuinig brandstofverbruik ............................................. 5-3
Inrijperiode ........................................................................................ 5-3
Parkeren ............................................................................................ 5-4
U5PWD1.book Page 1 Tuesday, July 16, 2002 9:15 AM

5-1
5
DAU00372
5-GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
DAU00373
WAARSCHUWING
_

Zorg dat u volkomen vertrouwd
bent met alle bedieningsfuncties en
hun werking voordat u gaat rijden.
Informeer bij een Yamaha dealer als
u de werking van een schakelaar of
functie niet volkomen begrijpt.


Start de motor nooit in een afgeslo-
ten ruimte en laat deze hierin ook
niet lange tijd aaneen draaien. Uit-
laatgassen zijn giftig en het inade-
men ervan kan al binnen korte tijd
leiden tot bewusteloosheid en do-
delijk letsel. Controleer altijd of er
voldoende ventilatie is.


Controleer of de zijstandaard is in-
getrokken alvorens weg te rijden.
Als de zijstandaard niet behoorlijk
is ingetrokken, kan deze de grond
raken en zo de motorrijder afleiden,
waardoor u de macht over het stuur
verliest.
_
DAU04912
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:

De versnellingsbak staat in de vrij-
stand.


De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
DW000054
WAARSCHUWING
_

Controleer voor het starten van de
motor de werking van het startsper-
systeem en volg daarbij de werkwij-
ze beschreven op pagina 3-26.


Ga nooit rijden terwijl de zijstan-
daard omlaag staat.
_1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “” is gezet.
DCA00132
LET OP:_ De volgende waarschuwingslampjes en
het controlelampje moeten enkele se-
conden oplichten en dan uitgaan.

Waarschuwingslampje olieniveau


Waarschuwingslampje brandstof-
niveau


Waarschuwingslampje koelvloei-
stoftemperatuur


Controlelampje motortoerental


Waarschuwingslampje motorsto-
ring
Als het controlelampje of de waarschu-
wingslampjes niet uitgaan, zie dan de
pagina’s 3-3–3-5 voor de bijbehorende
circuittest van het waarschuwings- of
controlelampje.
_2. Schakel de versnellingsbak in de vrij-
stand.OPMERKING:_ Als de versnellingsbak in de vrijstand staat,
moet het vrijstandcontrolelampje branden;
zo niet, vraag dan een Yamaha dealer het
elektrisch circuit te testen. _3. Start de motor door de startknop in te
drukken.
U5PWD1.book Page 1 Tuesday, July 16, 2002 9:15 AM

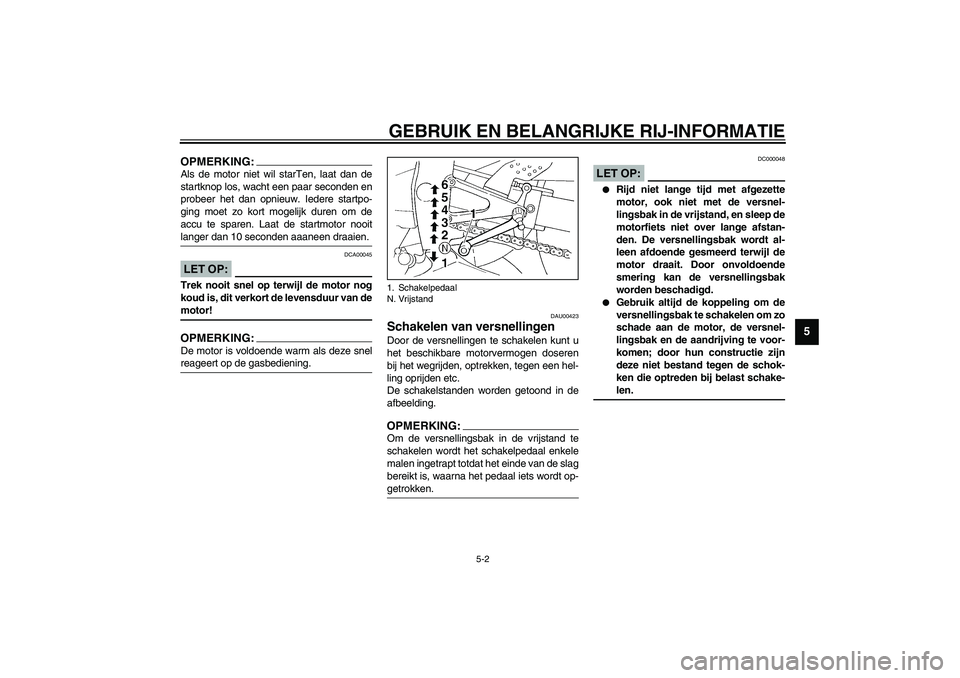

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
OPMERKING:_ Als de motor niet wil starTen, laat dan de
startknop los, wacht een paar seconden en
probeer het dan opnieuw. Iedere startpo-
ging moet zo kort mogelijk duren om de
accu te sparen. Laat de startmotor nooit
langer dan 10 seconden aaaneen draaien. _
DCA00045
LET OP:_ Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de
motor! _OPMERKING:_ De motor is voldoende warm als deze snel
reageert op de gasbediening. _
DAU00423
Schakelen van versnellingen Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKING:_ Om de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de slag
bereikt is, waarna het pedaal iets wordt op-
getrokken. _
DC000048
LET OP:_

Rijd niet lange tijd met afgezette
motor, ook niet met de versnel-
lingsbak in de vrijstand, en sleep de
motorfiets niet over lange afstan-
den. De versnellingsbak wordt al-
leen afdoende gesmeerd terwijl de
motor draait. Door onvoldoende
smering kan de versnellingsbak
worden beschadigd.


Gebruik altijd de koppeling om de
versnellingsbak te schakelen om zo
schade aan de motor, de versnel-
lingsbak en de aandrijving te voor-
komen; door hun constructie zijn
deze niet bestand tegen de schok-
ken die optreden bij belast schake-
len.
_
1. Schakelpedaal
N. Vrijstand
U5PWD1.book Page 2 Tuesday, July 16, 2002 9:15 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
DAU02937
Aanbevolen schakelpunten
(alleen voor Zwitserland) De aanbevolen schakelpunten tijdens ac-
celereren staan vermeld in de tabel hierna.CF-02DOPMERKING:_ Wanneer twee versnellingen tegelijk wordt
teruggeschakeld, moet in gelijke mate snel-
heid worden geminderd (bijvoorbeeld min-
deren tot 35 km/u bij terugschakelen van de
5e naar de 3e versnelling). _
DAU04754
Tips voor een zuinig
brandstofverbruik Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:

Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.


Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.


Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU01128
Inrijperiode De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1.600 km. Lees daarom de volgende infor-
matie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit de eerste 1.600 km niet te zwaar worden
belast. De verschillende onderdelen van de
motor slijten op elkaar in totdat de juiste be-
drijfsspelingen zijn bereikt. Rijd tijdens deze
periode nooit langdurig volgas en vermijd
ook andere manoeuvres die tot oververhit-
ting van de motor kunnen leiden.
Aanbevolen snelheid
(km/u)
1e→
2e
2e→
3e
3e→
4e
4e→
5e
5e→
6e20
30
40
50
60
