YAMAHA YZF-R1 2005 Instructieboekje (in Dutch)

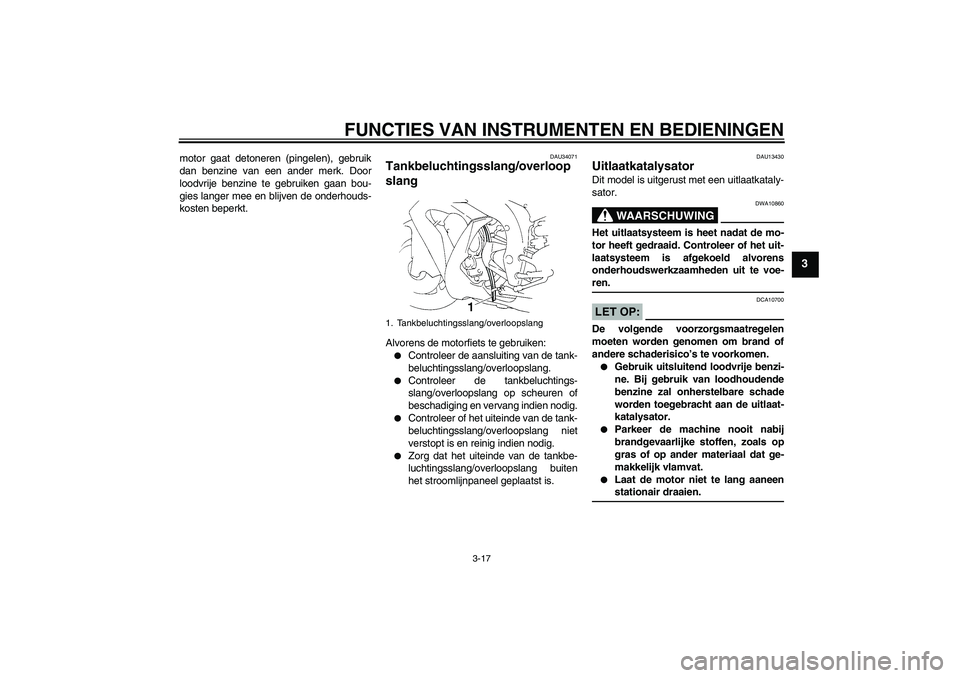

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
motor gaat detoneren (pingelen), gebruik
dan benzine van een ander merk. Door
loodvrije benzine te gebruiken gaan bou-
gies langer mee en blijven de onderhouds-
kosten beperkt.
DAU34071
Tankbeluchtingsslang/overloop
slang Alvorens de motorfiets te gebruiken:

Controleer de aansluiting van de tank-
beluchtingsslang/overloopslang.


Controleer de tankbeluchtings-
slang/overloopslang op scheuren of
beschadiging en vervang indien nodig.


Controleer of het uiteinde van de tank-
beluchtingsslang/overloopslang niet
verstopt is en reinig indien nodig.


Zorg dat het uiteinde van de tankbe-
luchtingsslang/overloopslang buiten
het stroomlijnpaneel geplaatst is.
DAU13430
Uitlaatkatalysator Dit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10860
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Controleer of het uit-
laatsysteem is afgekoeld alvorens
onderhoudswerkzaamheden uit te voe-ren.LET OP:
DCA10700
De volgende voorzorgsmaatregelen
moeten worden genomen om brand of
andere schaderisico’s te voorkomen.

Gebruik uitsluitend loodvrije benzi-
ne. Bij gebruik van loodhoudende
benzine zal onherstelbare schade
worden toegebracht aan de uitlaat-
katalysator.


Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlamvat.


Laat de motor niet te lang aaneenstationair draaien.
1. Tankbeluchtingsslang/overloopslang
U5VYD1D0.book Page 17 Tuesday, September 7, 2004 12:50 PM

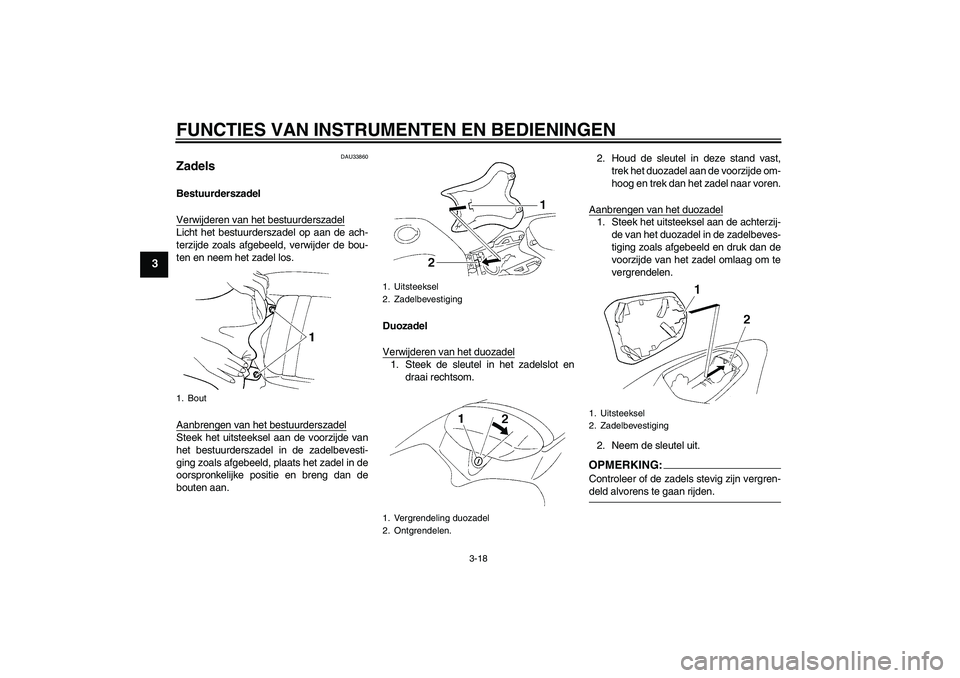

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-18
3
DAU33860
Zadels Bestuurderszadel
Verwijderen van het bestuurderszadelLicht het bestuurderszadel op aan de ach-
terzijde zoals afgebeeld, verwijder de bou-
ten en neem het zadel los.
Aanbrengen van het bestuurderszadelSteek het uitsteeksel aan de voorzijde van
het bestuurderszadel in de zadelbevesti-
ging zoals afgebeeld, plaats het zadel in de
oorspronkelijke positie en breng dan de
bouten aan.Duozadel
Verwijderen van het duozadel
1. Steek de sleutel in het zadelslot en
draai rechtsom.2. Houd de sleutel in deze stand vast,
trek het duozadel aan de voorzijde om-
hoog en trek dan het zadel naar voren.
Aanbrengen van het duozadel
1. Steek het uitsteeksel aan de achterzij-
de van het duozadel in de zadelbeves-
tiging zoals afgebeeld en druk dan de
voorzijde van het zadel omlaag om te
vergrendelen.
2. Neem de sleutel uit.OPMERKING:Controleer of de zadels stevig zijn vergren-deld alvorens te gaan rijden.
1. Bout
1. Uitsteeksel
2. Zadelbevestiging
1. Vergrendeling duozadel
2. Ontgrendelen.
1. Uitsteeksel
2. Zadelbevestiging
U5VYD1D0.book Page 18 Tuesday, September 7, 2004 12:50 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

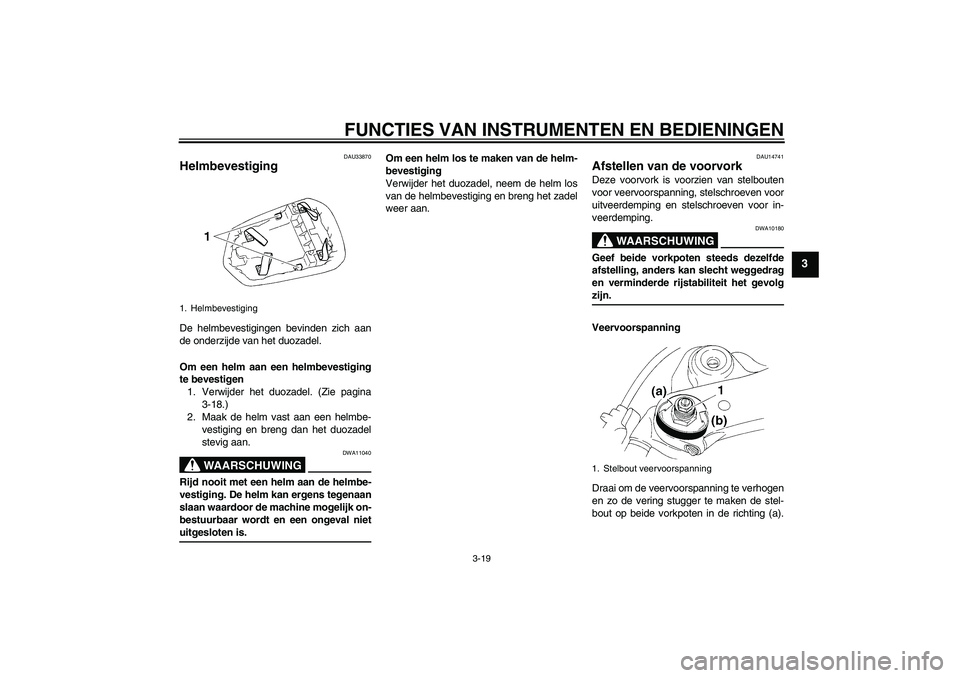

3-19
3
DAU33870
Helmbevestiging De helmbevestigingen bevinden zich aan
de onderzijde van het duozadel.
Om een helm aan een helmbevestiging
te bevestigen
1. Verwijder het duozadel. (Zie pagina
3-18.)
2. Maak de helm vast aan een helmbe-
vestiging en breng dan het duozadel
stevig aan.
WAARSCHUWING
DWA11040
Rijd nooit met een helm aan de helmbe-
vestiging. De helm kan ergens tegenaan
slaan waardoor de machine mogelijk on-
bestuurbaar wordt en een ongeval nietuitgesloten is.Om een helm los te maken van de helm-
bevestiging
Verwijder het duozadel, neem de helm los
van de helmbevestiging en breng het zadel
weer aan.
DAU14741
Afstellen van de voorvork Deze voorvork is voorzien van stelbouten
voor veervoorspanning, stelschroeven voor
uitveerdemping en stelschroeven voor in-
veerdemping.
WAARSCHUWING
DWA10180
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolgzijn.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).
1. Helmbevestiging
1. Stelbout veervoorspanning
U5VYD1D0.book Page 19 Tuesday, September 7, 2004 12:50 PM

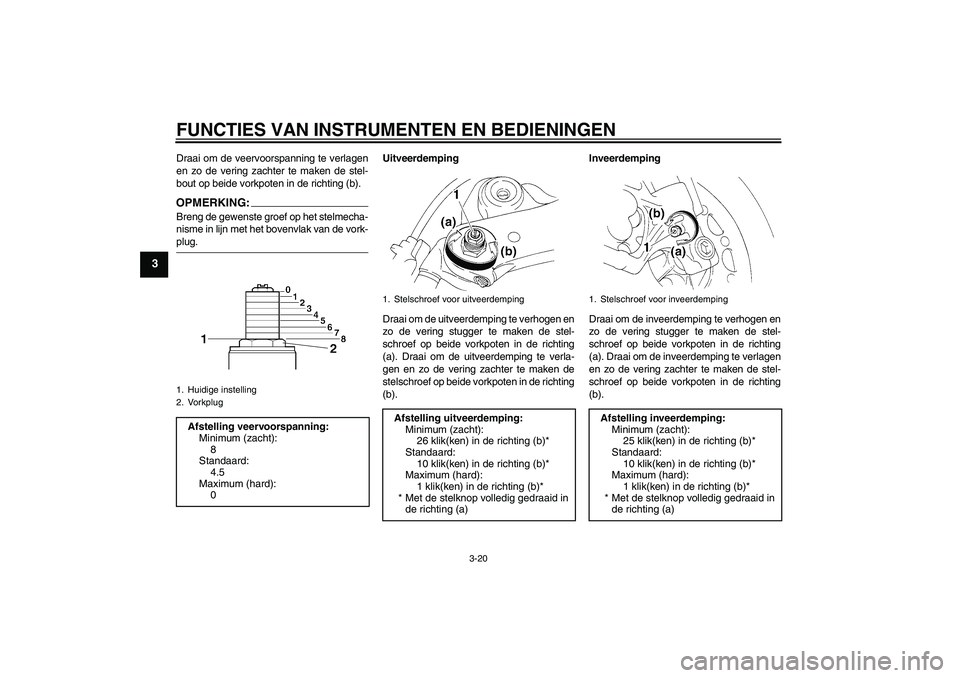

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-20
3
Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de stel-
bout op beide vorkpoten in de richting (b).OPMERKING:Breng de gewenste groef op het stelmecha-
nisme in lijn met het bovenvlak van de vork-plug.Uitveerdemping
Draai om de uitveerdemping te verhogen en
zo de vering stugger te maken de stel-
schroef op beide vorkpoten in de richting
(a). Draai om de uitveerdemping te verla-
gen en zo de vering zachter te maken de
stelschroef op beide vorkpoten in de richting
(b).Inveerdemping
Draai om de inveerdemping te verhogen en
zo de vering stugger te maken de stel-
schroef op beide vorkpoten in de richting
(a). Draai om de inveerdemping te verlagen
en zo de vering zachter te maken de stel-
schroef op beide vorkpoten in de richting
(b).1. Huidige instelling
2. VorkplugAfstelling veervoorspanning:
Minimum (zacht):
8
Standaard:
4.5
Maximum (hard):
0
1. Stelschroef voor uitveerdempingAfstelling uitveerdemping:
Minimum (zacht):
26 klik(ken) in de richting (b)*
Standaard:
10 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelknop volledig gedraaid in
de richting (a)
1. Stelschroef voor inveerdempingAfstelling inveerdemping:
Minimum (zacht):
25 klik(ken) in de richting (b)*
Standaard:
10 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelknop volledig gedraaid in
de richting (a)
U5VYD1D0.book Page 20 Tuesday, September 7, 2004 12:50 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

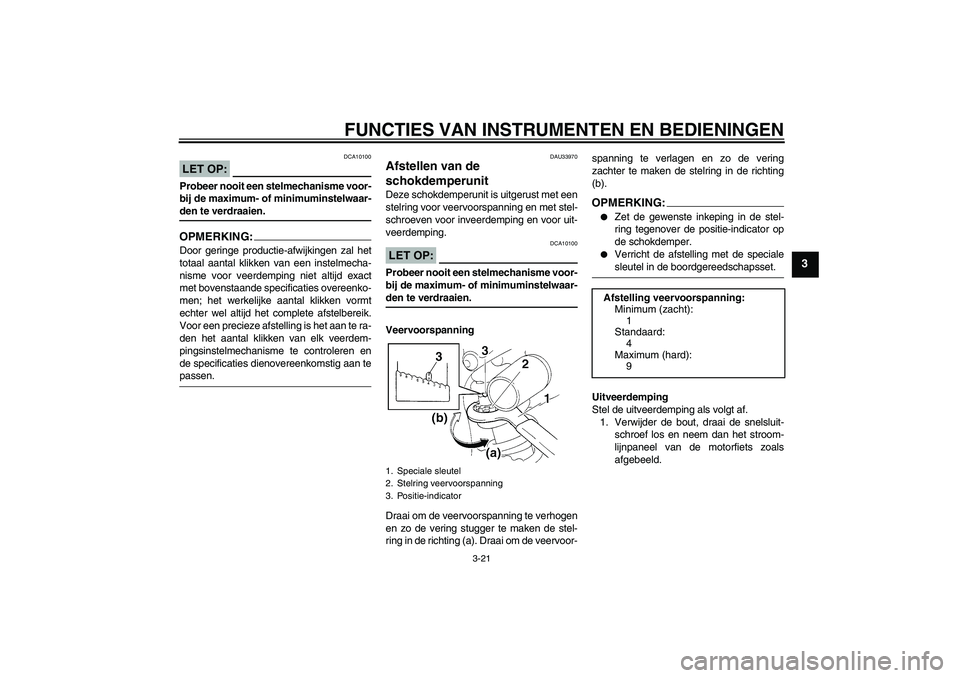

3-21
3
LET OP:
DCA10100
Probeer nooit een stelmechanisme voor-
bij de maximum- of minimuminstelwaar-den te verdraaien.OPMERKING:Door geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeenko-
men; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikken van elk veerdem-
pingsinstelmechanisme te controleren en
de specificaties dienovereenkomstig aan tepassen.
DAU33970
Afstellen van de
schokdemperunit Deze schokdemperunit is uitgerust met een
stelring voor veervoorspanning en met stel-
schroeven voor inveerdemping en voor uit-
veerdemping.LET OP:
DCA10100
Probeer nooit een stelmechanisme voor-
bij de maximum- of minimuminstelwaar-den te verdraaien.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
ring in de richting (a). Draai om de veervoor-spanning te verlagen en zo de vering
zachter te maken de stelring in de richting
(b).
OPMERKING:

Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.


Verricht de afstelling met de specialesleutel in de boordgereedschapsset.
Uitveerdemping
Stel de uitveerdemping als volgt af.
1. Verwijder de bout, draai de snelsluit-
schroef los en neem dan het stroom-
lijnpaneel van de motorfiets zoals
afgebeeld.
1. Speciale sleutel
2. Stelring veervoorspanning
3. Positie-indicator
Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
4
Maximum (hard):
9
U5VYD1D0.book Page 21 Tuesday, September 7, 2004 12:50 PM

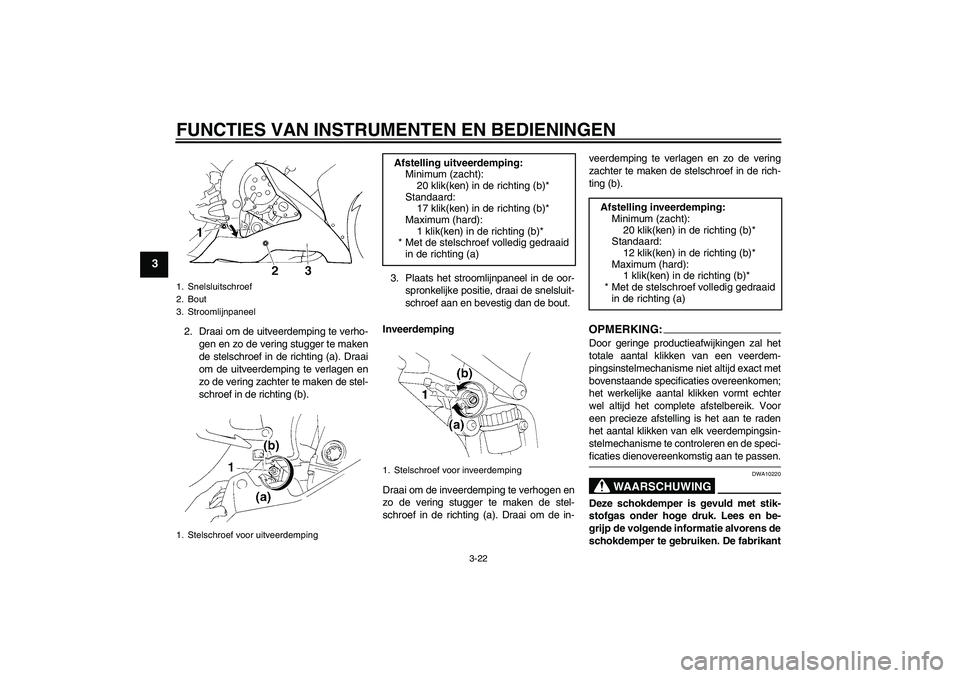

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-22
3
2. Draai om de uitveerdemping te verho-
gen en zo de vering stugger te maken
de stelschroef in de richting (a). Draai
om de uitveerdemping te verlagen en
zo de vering zachter te maken de stel-
schroef in de richting (b).3. Plaats het stroomlijnpaneel in de oor-
spronkelijke positie, draai de snelsluit-
schroef aan en bevestig dan de bout.
Inveerdemping
Draai om de inveerdemping te verhogen en
zo de vering stugger te maken de stel-
schroef in de richting (a). Draai om de in-veerdemping te verlagen en zo de vering
zachter te maken de stelschroef in de rich-
ting (b).
OPMERKING:Door geringe productieafwijkingen zal het
totale aantal klikken van een veerdem-
pingsinstelmechanisme niet altijd exact met
bovenstaande specificaties overeenkomen;
het werkelijke aantal klikken vormt echter
wel altijd het complete afstelbereik. Voor
een precieze afstelling is het aan te raden
het aantal klikken van elk veerdempingsin-
stelmechanisme te controleren en de speci-ficaties dienovereenkomstig aan te passen.
WAARSCHUWING
DWA10220
Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en be-
grijp de volgende informatie alvorens de
schokdemper te gebruiken. De fabrikant
1. Snelsluitschroef
2. Bout
3. Stroomlijnpaneel
1. Stelschroef voor uitveerdemping
Afstelling uitveerdemping:
Minimum (zacht):
20 klik(ken) in de richting (b)*
Standaard:
17 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)1. Stelschroef voor inveerdemping
Afstelling inveerdemping:
Minimum (zacht):
20 klik(ken) in de richting (b)*
Standaard:
12 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)
U5VYD1D0.book Page 22 Tuesday, September 7, 2004 12:50 PM

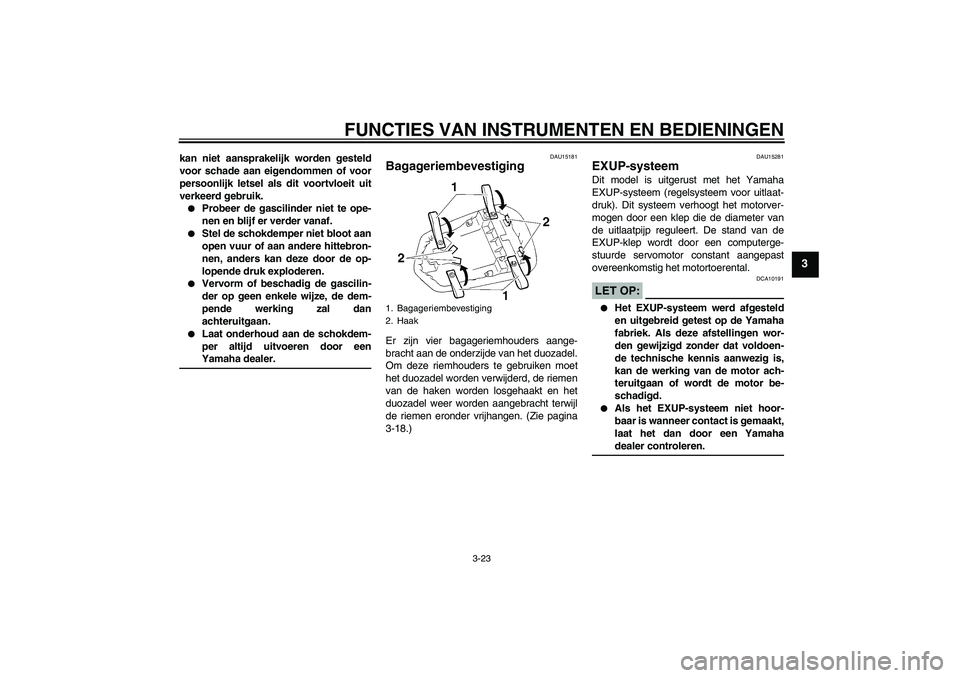

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-23
3
kan niet aansprakelijk worden gesteld
voor schade aan eigendommen of voor
persoonlijk letsel als dit voortvloeit uit
verkeerd gebruik.

Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.


Stel de schokdemper niet bloot aan
open vuur of aan andere hittebron-
nen, anders kan deze door de op-
lopende druk exploderen.


Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende werking zal dan
achteruitgaan.


Laat onderhoud aan de schokdem-
per altijd uitvoeren door eenYamaha dealer.
DAU15181
Bagageriembevestiging Er zijn vier bagageriemhouders aange-
bracht aan de onderzijde van het duozadel.
Om deze riemhouders te gebruiken moet
het duozadel worden verwijderd, de riemen
van de haken worden losgehaakt en het
duozadel weer worden aangebracht terwijl
de riemen eronder vrijhangen. (Zie pagina
3-18.)
DAU15281
EXUP-systeem Dit model is uitgerust met het Yamaha
EXUP-systeem (regelsysteem voor uitlaat-
druk). Dit systeem verhoogt het motorver-
mogen door een klep die de diameter van
de uitlaatpijp reguleert. De stand van de
EXUP-klep wordt door een computerge-
stuurde servomotor constant aangepast
overeenkomstig het motortoerental.LET OP:
DCA10191


Het EXUP-systeem werd afgesteld
en uitgebreid getest op de Yamaha
fabriek. Als deze afstellingen wor-
den gewijzigd zonder dat voldoen-
de technische kennis aanwezig is,
kan de werking van de motor ach-
teruitgaan of wordt de motor be-
schadigd.


Als het EXUP-systeem niet hoor-
baar is wanneer contact is gemaakt,
laat het dan door een Yamahadealer controleren.
1. Bagageriembevestiging
2. Haak
U5VYD1D0.book Page 23 Tuesday, September 7, 2004 12:50 PM

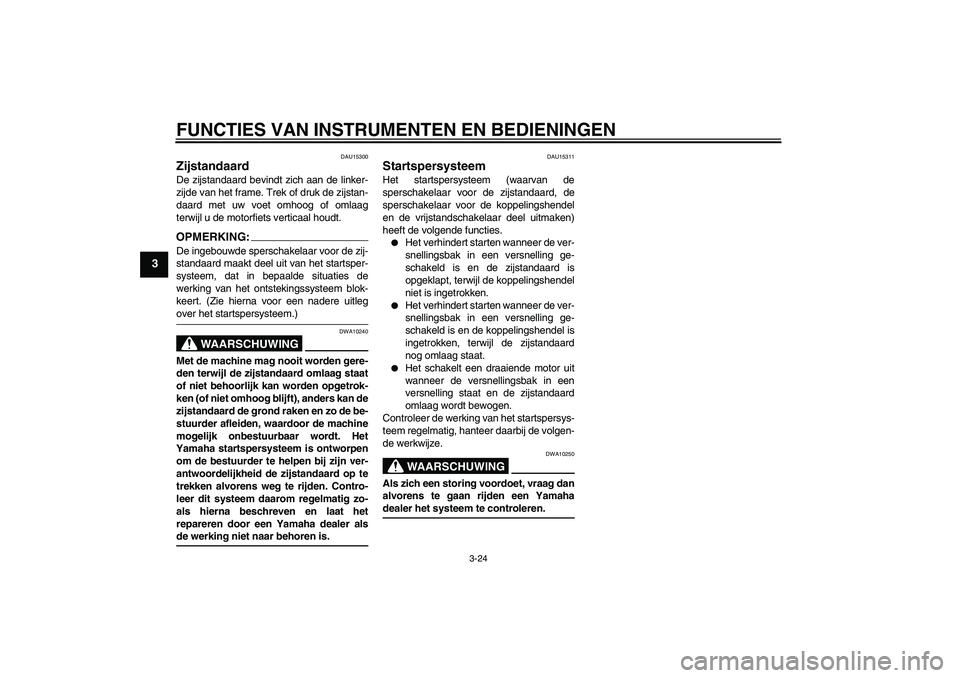

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-24
3
DAU15300
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de motorfiets verticaal houdt.OPMERKING:De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitlegover het startspersysteem.)
WAARSCHUWING
DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer alsde werking niet naar behoren is.
DAU15311
Startspersysteem Het startspersysteem (waarvan de
sperschakelaar voor de zijstandaard, de
sperschakelaar voor de koppelingshendel
en de vrijstandschakelaar deel uitmaken)
heeft de volgende functies.

Het verhindert starten wanneer de ver-
snellingsbak in een versnelling ge-
schakeld is en de zijstandaard is
opgeklapt, terwijl de koppelingshendel
niet is ingetrokken.


Het verhindert starten wanneer de ver-
snellingsbak in een versnelling ge-
schakeld is en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.


Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersys-
teem regelmatig, hanteer daarbij de volgen-
de werkwijze.WAARSCHUWING
DWA10250
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamahadealer het systeem te controleren.
U5VYD1D0.book Page 24 Tuesday, September 7, 2004 12:50 PM

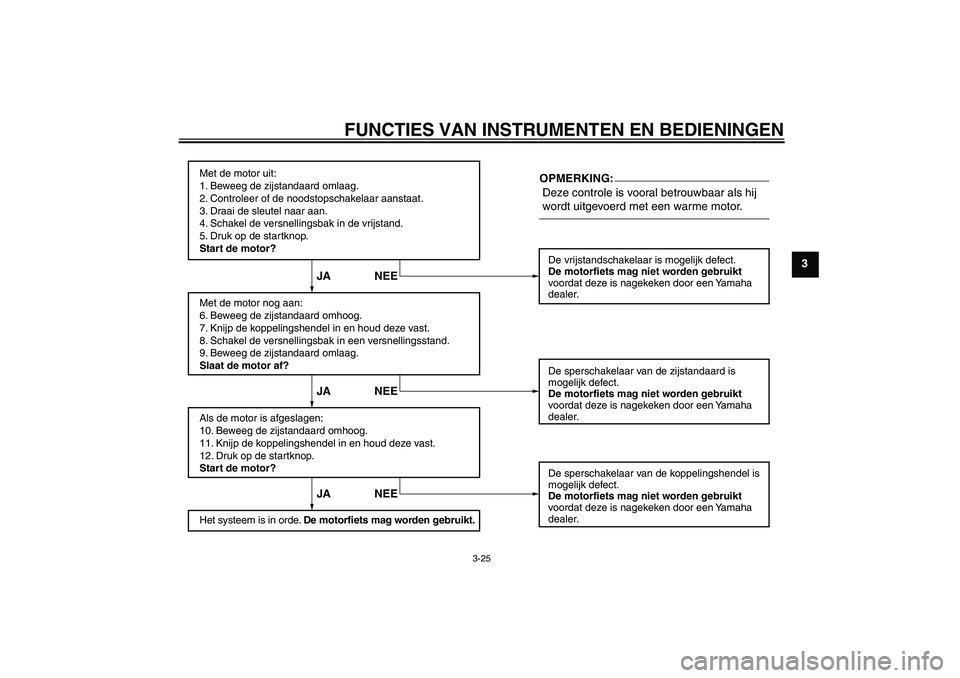

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-25
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.
Deze controle is vooral betrouwbaar als hij
wordt uitgevoerd met een warme motor.De vrijstandschakelaar is mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de koppelingshendel is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
JA NEE JA NEE JA NEEOPMERKING:
U5VYD1D0.book Page 25 Tuesday, September 7, 2004 12:50 PM

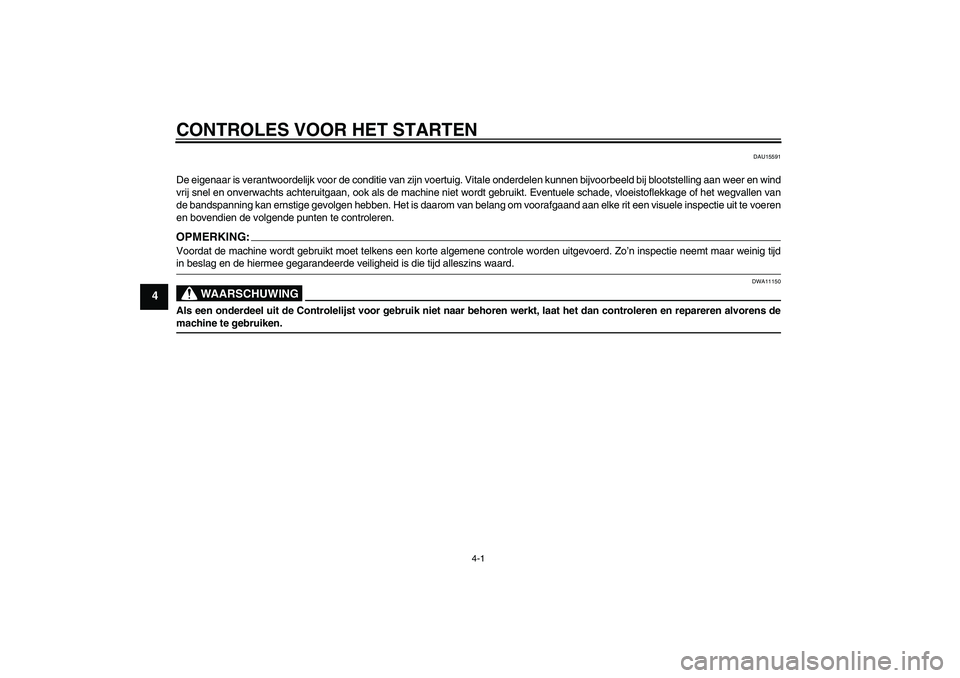

CONTROLES VOOR HET STARTEN
4-1
4
DAU15591
De eigenaar is verantwoordelijk voor de conditie van zijn voertuig. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling aan weer en wind
vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade, vloeistoflekkage of het wegvallen van
de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om voorafgaand aan elke rit een visuele inspectie uit te voeren
en bovendien de volgende punten te controleren.OPMERKING:Voordat de machine wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo’n inspectie neemt maar weinig tijdin beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard.
WAARSCHUWING
DWA11150
Als een onderdeel uit de Controlelijst voor gebruik niet naar behoren werkt, laat het dan controleren en repareren alvorens demachine te gebruiken.U5VYD1D0.book Page 1 Tuesday, September 7, 2004 12:50 PM
