FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
DAU11530
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval een Yamaha dealer het
zelfdiagnosesysteem te controleren. (Zie
pagina 3-8 voor uitleg over de werking van
het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha dealer om het elektrisch circuit te
testen.
DAU11571
Controlelampje schakelmoment
Dit controlelampje kan zodanig worden in-
gesteld dat het oplicht of dooft bij bepaalde
motortoerentallen en geeft aan wanneer het
tijd is om naar de volgende versnelling te
schakelen.
Het elektrisch circuit voor het controlelamp-
je controleert u door de sleutel naar “ON” te
draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuitte testen. (Zie pagina 3-8 voor een uitge-
breide uitleg over de functie van dit contro-
lelampje en de instelprocedure.)
DAU38610
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je controleert u door de sleutel naar “ON” te
draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.OPMERKING:Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. Als het startblokkeersysteem defect
is, dan gaat het controlelampje in een be-
paald patroon knipperen en zal er op het ki-
lometerteller-/rittellerdisplay een code van 2
cijfers worden weergegeven wanneer de
sleutel naar “ON” wordt gedraaid. Vraag in
dat geval een Yamaha dealer het zelfdia-
gnosesysteem te controleren. Als het con-trolelampje echter vijfmaal langzaam
knippert en dan herhaaldelijk tweemaal
snel, dan zal foutcode 52 op het display ver-
schijnen. Deze fout kan worden veroorzaakt
door een signaalstoring. Als deze fout zich
voordoet, probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.OPMERKING:Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
U4B1D0D0.book Page 7 Thursday, October 13, 2005 9:14 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
DAU33965
Multifunctioneel display
WAARSCHUWING
DWA12421
Zorg dat de machine stilstaat voordat u
wijzigingen in de instellingen van demultifunctionele meter gaat aanbrengen.
Het multifunctionele display biedt de vol-
gende voorzieningen:

een snelheidsmeter (die de actuele rij-
snelheid aangeeft)


een toerenteller (die het motortoeren-
tal aangeeft)


een kilometerteller (die de totale afge-
legde afstand toont)


twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)


een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het waarschuwingslampje brand-
stofreserve aanging)


een stopwatch


een klok


een weergave koelvloeistoftempera-
tuur


een weergave luchtaanzuigtempera-
tuur


een voorziening voor zelfdiagnose


een instelfunctie voor de displayhel-
derheid en het controlelampje scha-
kelmoment
OPMERKING:

Vergeet niet de sleutel naar “ON” te
draaien voordat u de toetsen “SE-
LECT” en “RESET” gebruikt.


Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeteren de kilometerteller/ritteller drukt u de
toets “SELECT” minstens 1 seconde
in.
Toerenteller
Met de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot het hoogste aantal toeren
per minuut en keert daarna weer terug naar
nul tpm om het elektrische circuit te testen.
LET OP:
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
1. Klok
2. Snelheidsmeter
3.“SELECT”-toets
4.“RESET”-toets
5. Toerenteller
6. Koelvloeistoftemperatuurdisplay/inlaatlucht-
temperatuurdisplay
7. Kilometerteller/rittellers/brandstofreserve-rit-
teller/stopwatch
8. Controlelampje schakelmoment
1. Toerenteller
2. Rode zone toerenteller
U4B1D0D0.book Page 8 Thursday, October 13, 2005 9:14 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
Rode zone: 13750 tpm en hoger
Klokweergave
Draai de sleutel naar “ON”.
Om de klok op tijd te zetten1. Houd de toetsen “SELECT” en “RES-
ET” tegelijkertijd minstens twee secon-
den lang ingedrukt.
2. Als de uuraanduiding begint te knippe-
ren, drukt u op de toets “RESET” om
de uren in te stellen.
3. Druk op de toets “SELECT” en de mi-
nutenaanduiding zal gaan knipperen.
4. Druk op de toets “RESET” om de mi-
nuten in te stellen.
5. Druk op de toets “SELECT” en laat
deze dan los om de klok te starten.Kilometerteller-, ritteller- en stopwatch-
weergave
Druk op de toets “SELECT” om te wisselen
tussen de kilometertellerweergave “ODO”,
de rittellerweergaven “TRIP A” en “TRIP B”
en de stopwatch, in de onderstaande volg-
orde:
TRIP A → TRIP B → ODO → Stopwatch →
TRIP A
Als het waarschuwingslampje brandstofni-
veau gaat branden (zie pagina 3-3), wisselt
de weergave automatisch naar de brand-
stofreserve-ritteller “F-TRIP” en wordt de af-
gelegde afstand vanaf dat punt
aangegeven. In dat geval wordt door het in-
drukken van de toets “SELECT” in de on-
derstaande volgorde gewisseld tussen de
diverse weergaven van rittellers, kilometer-
teller en stopwatch:F-TRIP → Stopwatch → TRIP A → TRIP B
→ ODO → F-TRIP
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na het
tanken 5 km (3 mi) is gereden en verschijnt
de vorige weergavemodus weer.
Stopwatchfunctie
Om het display te wijzigen in weergave van
de stopwatch, selecteert u deze door op de
toets “SELECT” te drukken. (De cijfers van
de stopwatch gaan knipperen.) Laat de
toets “SELECT” los, en houd deze weer een
paar seconden lang ingedrukt, totdat de cij-
fers van de stopwatch niet meer knipperen.
Normale tijdmeting
1. Druk op de toets “RESET” om de stop-
watch te starten.
2. Druk op de toets “SELECT” om de
stopwatch stop te zetten.
3. Druk nogmaals op de toets “SELECT”
om de stopwatch op nul terug te stel-
len.
1. Klok
1. Kilometerteller/rittellers/brandstofreserve-rit-
teller/stopwatch
U4B1D0D0.book Page 9 Thursday, October 13, 2005 9:14 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
Tussentijdmeting1. Druk op de toets “RESET” om de stop-
watch te starten.
2. Druk op de toets “RESET” of op de
startknop “” om tussentijden te me-
ten. (De dubbele punt “:” begint te
knipperen.)
3. Druk op de toets “RESET” of op de
startknop “” om de laatste tussentijd
weer te geven of op de toets “SE-
LECT” om de stopwatch stop te zetten
en de totaal verstreken tijd weer te ge-
ven.
4. Druk op de toets “SELECT” om de
stopwatch op nul terug te stellen.OPMERKING:Om het display terug te zetten op de vorige
weergave, houdt u de toets “SELECT” eenpaar seconden lang ingedrukt.Weergave koelvloeistoftemperatuur
De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan. Druk op de toets “RESET” om van de
weergave koelvloeistoftemperatuur te wis-
selen naar de weergave luchtaanzuigtem-
peratuur.
OPMERKING:Als de weergave koelvloeistof wordt gese-
lecteerd, wordt eerst gedurende 1 seconde
“C” weergegeven. Daarna wordt de koel-vloeistoftemperatuur getoond.LET OP:
DCA10020
Laat de motor niet draaien terwijl dezeoververhit is.Weergave luchtaanzuigtemperatuur
De weergave luchtaanzuigtemperatuur
geeft de temperatuur aan van de lucht die
het luchtfilterhuis wordt binnengezogen.
Druk op de toets “RESET” om van de weer-
gave koelvloeistoftemperatuur te wisselen
naar de weergave luchtaanzuigtempera-
tuur.
OPMERKING:

Zelfs als de weergave luchtaanzuig-
temperatuur is geselecteerd, gaat het
waarschuwingslampje koelvloeistof-
temperatuur branden als de motor
oververhit raakt.


Als de sleutel naar “ON” wordt ge-
draaid wordt automatisch de koelvloei-
stoftemperatuur weergegeven, zelfs
1. Weergave koelvloeistoftemperatuur
1. Weergave luchtaanzuigtemperatuur
U4B1D0D0.book Page 10 Thursday, October 13, 2005 9:14 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
als de luchtaanzuigtemperatuur werd
weergegeven voordat de sleutel naar
“OFF” werd gedraaid.


Als de weergave luchtaanzuigtempe-
ratuur is geselecteerd, wordt “A” weer-gegeven voor de temperatuur.
Zelfdiagnosesystemen
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, gaat het
waarschuwingslampje motorstoring bran-
den en geeft het rechterdisplay een foutco-
de van twee cijfers weer (bijv. 11, 12, 13).
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem.
Als een van de circuits van het startblok-
keersysteem uitvalt, gaat het controlelamp-
je startblokkering knipperen en geeft het
rechterdisplay een foutcode van twee cijfers
weer (bijv. 51, 52, 53).
OPMERKING:Als het rechterdisplay foutcode 52 weer-
geeft, betreft dit mogelijk een storing in het
transpondersignaal. Als deze fout zich voor-doet, probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.
OPMERKING:Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
Als het rechterdisplay foutcodes weergeeft,
noteer deze dan en vraag een Yamaha
dealer om het voertuig te controleren.LET OP:
DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd ommotorschade te voorkomen.Instelfunctie voor displayhelderheid en
voor controlelampje schakelmoment
Deze instelfunctie schakelt door vijf re-
gelfuncties heen, zodat u de volgende in-
stellingen kunt selecteren volgens
onderstaande volgorde.


Displayhelderheid:
Met deze functie regelt u de helderheid
van de weergaven en de toerenteller in
overeenstemming met het aanwezige
daglicht.


Activiteit van het controlelampje scha-
kelmoment:
Via deze functie kiest u of het controle-
lampje geactiveerd moet worden en of
het bij activering moet knipperen of
continu moet branden.
1. Displayhelderheid
2. Controlelampje schakelmoment active-
ren/deactiveren
3. Controlelampje schakelmoment
U4B1D0D0.book Page 11 Thursday, October 13, 2005 9:14 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3


Activeren van het controlelampje
schakelmoment:
Via deze functie kiest u het motortoe-
rental waarbij het controlelampje ge-
activeerd zal worden.


Deactiveren van het controlelampje
schakelmoment:
Via deze functie kiest u het motortoe-
rental waarbij het controlelampje ge-
deactiveerd zal worden.


Helderheid van het controlelampje
schakelmoment:
Met deze functie regelt u de helderheid
van het controlelampje volgens uw
voorkeur.
OPMERKING:In deze modus geeft het rechterdisplay de
huidige instelling voor elke functie weer (be-
halve de functie activiteit van het controle-lampje schakelmoment).
Instellen van de helderheid van het multi-functionele display en de toerenteller1. Draai de sleutel naar “OFF”.
2. Druk de toets “SELECT” in en houd
deze ingedrukt.
3. Draai de sleutel naar “ON”, wacht vijf
seconden en laat dan de toets “SE-
LECT” los.4. Druk op de toets “RESET” om de ge-
wenste displayhelderheid te kiezen.
5. Druk op de toets “SELECT” om het ge-
selecteerde helderheidsniveau te be-
vestigen. De instelfunctie gaat over
naar de functie activiteit van het con-
trolelampje schakelmoment.
Instellen van de functie activiteit van het
controlelampje schakelmoment1. Druk op de toets “RESET” om een van
de volgende instellingen voor de activi-
teit van het controlelampje te kiezen:


Het controlelampje gaat bij acti-
vering continu branden. (Deze in-
stelling is geselecteerd wanneer
het controlelampje aan blijft.)


Het controlelampje gaat bij acti-
vering knipperen. (Deze instelling
is geselecteerd wanneer het con-
trolelampje vier keer per seconde
knippert.)


Het controlelampje is gedeacti-
veerd, het zal dus niet continu
branden of knipperen. (Deze in-
stelling is actief wanneer het con-
trolelampje één keer per twee
seconden knippert.)
2. Druk op de toets “SELECT” om de ge-
selecteerde activiteit van het controle-
lampje te bevestigen. De instelfunctiegaat over naar de functie activering
van het controlelampje schakelmo-
ment.
Instellen van de functie activering van het
controlelampje schakelmomentOPMERKIN
G:
De functie activering van het controlelampje
schakelmoment kan worden ingesteld tus-
sen 7000 tpm en 15000 tpm. Van 7000 tpm
tot 12000 tpm kan het controlelampje wor-
den ingesteld in stappen van 500 tpm. Van
12000 tpm tot 15000 tpm kan het controle-
lampje worden ingesteld in stappen van 200tpm.
1. Druk op de toets “RESET” om het mo-
tortoerental in te stellen waarbij u het
controlelampje wilt laten activeren.
2. Druk op de toets “SELECT” om het ge-
selecteerde motortoerental te bevesti-
gen. De instelfunctie gaat over naar de
functie deactiveren van het controle-
lampje schakelmoment.
U4B1D0D0.book Page 12 Thursday, October 13, 2005 9:14 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
Instellen van de functie deactiveren van hetcontrolelampje schakelmomentOPMERKING:

De functie deactiveren van het contro-
lelampje schakelmoment kan worden
ingesteld tussen 7000 tpm en 15000
tpm. Van 7000 tpm tot 12000 tpm kan
het controlelampje worden ingesteld in
stappen van 500 tpm. Van 12000 tpm
tot 15000 tpm kan het controlelampje
worden ingesteld in stappen van 200
tpm.


Denk eraan dat de deactiveerfunctie
op een hoger toerental moet worden
ingesteld dan de activeerfunctie, an-
ders zal het controlelampje schakel-moment gedeactiveerd blijven.
1. Druk op de toets “RESET” om het mo-
tortoerental in te stellen waarbij u het
controlelampje wilt laten deactiveren.
2. Druk op de toets “SELECT” om het ge-
selecteerde motortoerental te bevesti-
gen. De instelfunctie gaat over naar de
functie helderheid van het controle-
lampje schakelmoment.Instellen van de helderheid van het contro-
lelampje schakelmoment1. Druk op de toets “RESET” om de ge-
wenste helderheid van het controle-
lampje te kiezen.
2. Druk op de toets “SELECT” om de ge-
selecteerde helderheid van het contro-
lelampje te bevestigen. Het
rechterdisplay keert terug naar de kilo-
meterteller- of rittellerweergave.
DAU12331
Antidiefstal-alarmsysteem
(optie) Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
U4B1D0D0.book Page 13 Thursday, October 13, 2005 9:14 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
DAU12344
Stuurschakelaars Links
Rechts
DAU12370
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om met de koplam-
pen een lichtsignaal te geven.
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor grootlicht
en op “” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “”. Zet deze schakelaar op “” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12710
Startknop “”
Druk deze knop in om via de startmotor de
motor rond te draaien.LET OP:
DCA10050
Zie pagina 5-1 voor startinstructies voor-dat u de motor start.
DAU12733
Schakelaar alarmverlichting “”
Met de sleutel in de stand “ON” of “” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP:
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-den.
1. Lichtsignaalschakelaar “PA S S”
2. Dimlichtschakelaar “/”
3. Richtingaanwijzerschakelaar “/”
4. Claxonschakelaar “”
5. Schakelaar alarmverlichting “”
1. Noodstopschakelaar “/”
2. Startknop “”U4B1D0D0.book Page 14 Thursday, October 13, 2005 9:14 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
DAU12820
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-27.)
DAU12870
Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 6-
traps constant-mesh versnellingsbak op
deze motorfiets.
DAU33850
Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
De remhendel is voorzien van een stelknop
voor afstelpositie. Om de afstand tussen de
remhendel en de stuurgreep af te stellen,
wordt de stelknop gedraaid terwijl de hendel
van het stuur vandaan wordt gehouden. Als
de gewenste positie is bereikt, stel deze dan
in door een groef op de stelknop uit te lijnen
met het merkteken “” op de remhendel.
1. Koppelingshendel
1. Schakelpedaal
1. Remhendel
2. Stelknop voor afstelpositie van remhendel
3. Afstand tussen remhendel en stuurgreep
4.“”-merkteken
U4B1D0D0.book Page 15 Thursday, October 13, 2005 9:14 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3

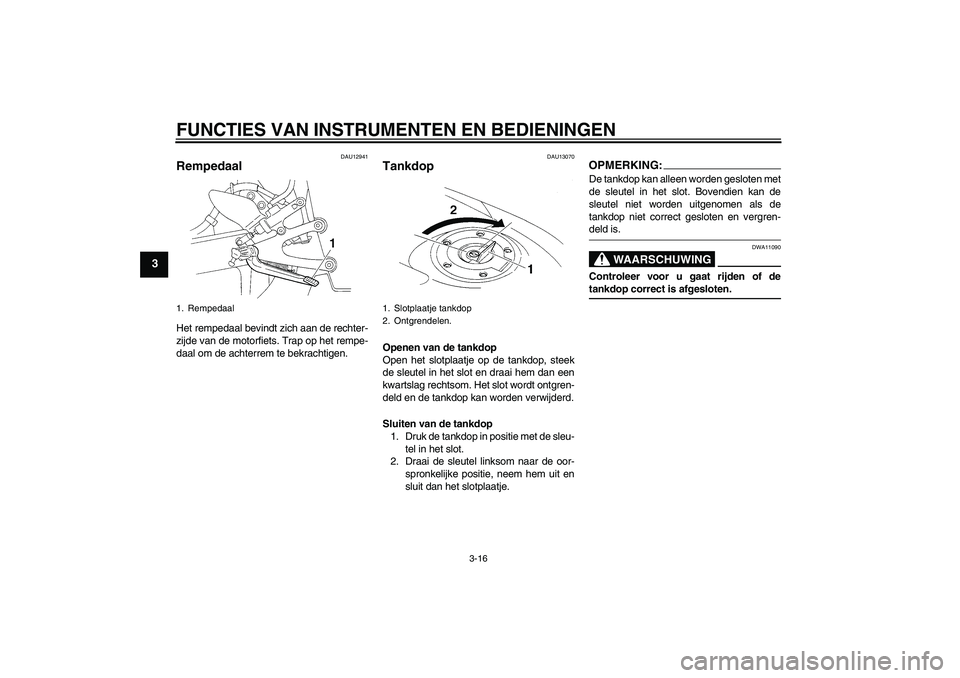

DAU12941
Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU13070
Tankdop Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan een
kwartslag rechtsom. Het slot wordt ontgren-
deld en de tankdop kan worden verwijderd.
Sluiten van de tankdop
1. Druk de tankdop in positie met de sleu-
tel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKING:De tankdop kan alleen worden gesloten met
de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-deld is.
WAARSCHUWING
DWA11090
Controleer voor u gaat rijden of detankdop correct is afgesloten.
1. Rempedaal
1. Slotplaatje tankdop
2. Ontgrendelen.
U4B1D0D0.book Page 16 Thursday, October 13, 2005 9:14 AM
