YAMAHA YZF-R1 2006 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-21
6
DAU22270
Remlichtschakelaar afstellen De remlichtschakelaar, die wordt geacti-
veerd door het rempedaal, is correct afge-
steld wanneer het remlicht gaat branden
vlak voordat de remwerking intreedt. Stel in-
dien nodig de remlichtschakelaar als volgt
af.
Terwijl de stelmoer wordt gedraaid, moet de
remlichtschakelaar op zijn plaats worden
gehouden. Draai de stelmoer in de richting
(a) om het remlicht eerder te laten branden.
Draai de stelmoer in de richting (b) om het
remlicht later te laten branden.
DAU22390
Controleren van voor- en
achterremblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU36890
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator, zodat het remblok kan worden ge-
controleerd zonder de rem te hoeven
demonteren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de rem-
blokslijtage te controleren. Wanneer een
remblok zover is afgesleten dat de slijtage-indicator de remschijf bijna raakt, vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
DAU22500
Remblokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 1.0 mm (0.04 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
1. Slijtage-indicator remblok
1. Remvoeringdikte
U4B1D0D0.book Page 21 Thursday, October 13, 2005 9:14 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-22
6
DAU22580
Controleren van
remvloeistofniveau Voorrem
Achterrem
Bij een tekort aan remvloeistof kan lucht het
remsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
Neem de volgende voorzorgsmaatregelen
in acht:


Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte remwerking
teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.


Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreservoir
kan binnendringen. Water zal hetkookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
Aanbevolen remvloeistof:
DOT 4
U4B1D0D0.book Page 22 Thursday, October 13, 2005 9:14 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
6
DAU22730
Verversen van remvloeistof Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de olie-keeringen van de
hoofdremcilinders en de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lekken of zijn be-
schadigd.

Oliekeerringen: Vervang elke twee
jaar.


Remslangen: Vervang elke vier jaar.
DAU22760
Spanning aandrijfketting De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22771
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de zijstandaard.OPMERKING:Bij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het achterwiel door de motorfiets
te duwen en vind zo het strakste ge-
deelte in de aandrijfketting; meet nu de
spanning van de ketting zoals afge-
beeld.4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU34311
Doorbuiging aandrijfketting bijstellen
1. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de achterbrug.
2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken. Spanning aandrijfketting:
20.0–25.0 mm (0.79–0.98 in)1. Spanning aandrijfketting
U4B1D0D0.book Page 23 Thursday, October 13, 2005 9:14 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
6
OPMERKING:Gebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug, om zeker te zijn dat beidestelmoeren dezelfde positie hebben.LET OP:
DCA10570
Een slecht gespannen aandrijfketting
overbelast de motor en andere vitale de-
len van de motorfiets, waardoor de ket-
ting kan slippen of breken. Om dit te
voorkomen moet de spanning van de
aandrijfketting binnen het voorgeschre-ven bereik blijven.3. Trek de borgmoeren en dan de wielas-
moer aan met de voorgeschreven
aanhaalmomenten.
DAU23022
Reinigen en smeren van de
aandrijfketting De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP:
DCA10581
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassenof ermee in de regen is gereden.
1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje.LET OP:
DCA11120
Om beschadiging van de o-ringen te
voorkomen, mag de aandrijfketting niet
worden gereinigd met een stoomreiniger
of hogedrukreiniger of met niet-geschik-te ontvetters.
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ring kettin-
gen.
1. Wielasmoer
2. Stelbout spanning aandrijfketting
3. Borgmoer
4. Uitlijnmerktekens
Aanhaalmomenten:
Borgmoer:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Wielasmoer:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U4B1D0D0.book Page 24 Thursday, October 13, 2005 9:14 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
6
LET OP:
DCA11110
Gebruik geen motorolie of andere
smeermidelen voor de aandrijfketting,
deze bevatten mogelijk toevoegingendie de o-ringen kunnen beschadigen.
DAU23100
Controleren en smeren van
kabels De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt.
WAARSCHUWING
DWA10720
Bij schade aan de buitenkabel kan de
goede werking van de kabel worden be-
lemmerd en kan de binnenkabel gaan
roesten. Vervang een beschadigde kabel
zo snel mogelijk om onveilige conditieste voorkomen.
DAU23111
Controleren en smeren van
gasgreep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
Aanbevolen smeermiddel:
Motorolie
U4B1D0D0.book Page 25 Thursday, October 13, 2005 9:14 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6
DAU23140
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd.
DAU23200
Controleren en smeren van
zijstandaard De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10730
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of terepareren.
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
U4B1D0D0.book Page 26 Thursday, October 13, 2005 9:14 AM

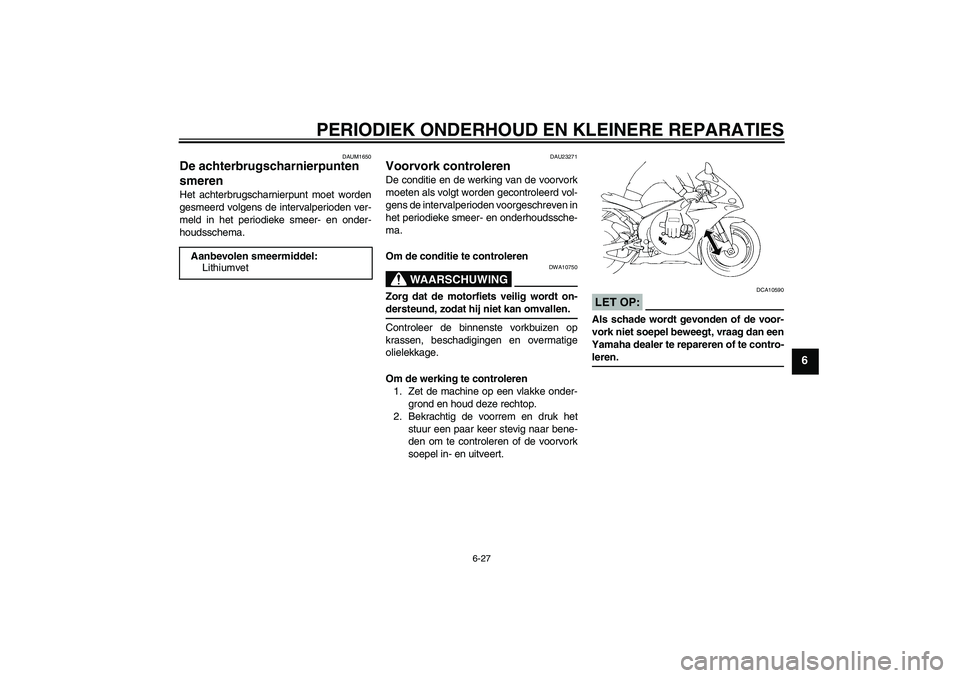

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
6
DAUM1650
De achterbrugscharnierpunten
smeren Het achterbrugscharnierpunt moet worden
gesmeerd volgens de intervalperioden ver-
meld in het periodieke smeer- en onder-
houdsschema.
DAU23271
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
Om de conditie te controleren
WAARSCHUWING
DWA10750
Zorg dat de motorfiets veilig wordt on-dersteund, zodat hij niet kan omvallen.
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP:
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren. Aanbevolen smeermiddel:
Lithiumvet
U4B1D0D0.book Page 27 Thursday, October 13, 2005 9:14 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
6
DAU23280
Controle van stuursysteem Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
WAARSCHUWING
DWA10750
Zorg dat de motorfiets veilig wordt on-dersteund, zodat hij niet kan omvallen.
2. Houd de voorvorkpoten beet bij het on-
dereinde en probeer ze naar voren en
achteren te bewegen. Als speling kan
worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU23441
Accu Dit model is uitgerust met een permanent-
dichte accu (onderhoudsvrij type) waarvoor
geen onderhoud vereist is. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.1. Negatieve accupool
2. Accu
3. Positieve accupool
U4B1D0D0.book Page 28 Thursday, October 13, 2005 9:14 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
LET OP:
DCA10630


Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen toe-
stand weg te bergen kan permanen-
te accuschade ontstaan.


Om een permanent-dichte accu (on-
derhoudsvrij type) te laden, is een
speciale acculader (met constante
laadspanning) vereist. Bij gebruik
van een conventionele acculader
raakt de accu beschadigd. Wanneer
u niet beschikt over een speciale
acculader voor permanent-dichteaccu’s (onderhoudsvrij type), vraag
dan een Yamaha dealer uw accu op
te laden.
U4B1D0D0.book Page 29 Thursday, October 13, 2005 9:14 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6
DAU34053
Zekeringen vervangen De hoofdzekering en de zekering voor het
brandstofinjectiesysteem bevinden zich on-
der het bestuurderszadel. (Zie pagina
3-18.)
Het zekeringenkastje met de zekeringen
voor de afzonderlijke circuits bevindt zich
achter het afgebeelde stroomlijnpaneel.Vervang een zekering als volgt als deze is
doorgebrand.
OPMERKING:Voer de stappen 2–4 en 8–9 alleen uit voorde zekeringen in het zekeringenkastje.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de drukclips door met een
schroevendraaier op het midden te
drukken en dan de drukclip los te trek-
ken.3. Verwijder de snelsluitschroeven en
schuif dan de afgebeelde delen van
het stroomlijnpaneel naar voren.
4. Neem het stroomlijnpaneel van de mo-
torfiets zoals afgebeeld.
1. Hoofdzekering
2. Zekering brandstofinjectiesysteem
3. Reservezekering brandstofinjectiesysteem
1. Stroomlijnpaneel
1. Drukclip
1. Snelsluitschroef
2. Stroomlijnpaneel
U4B1D0D0.book Page 30 Thursday, October 13, 2005 9:14 AM
