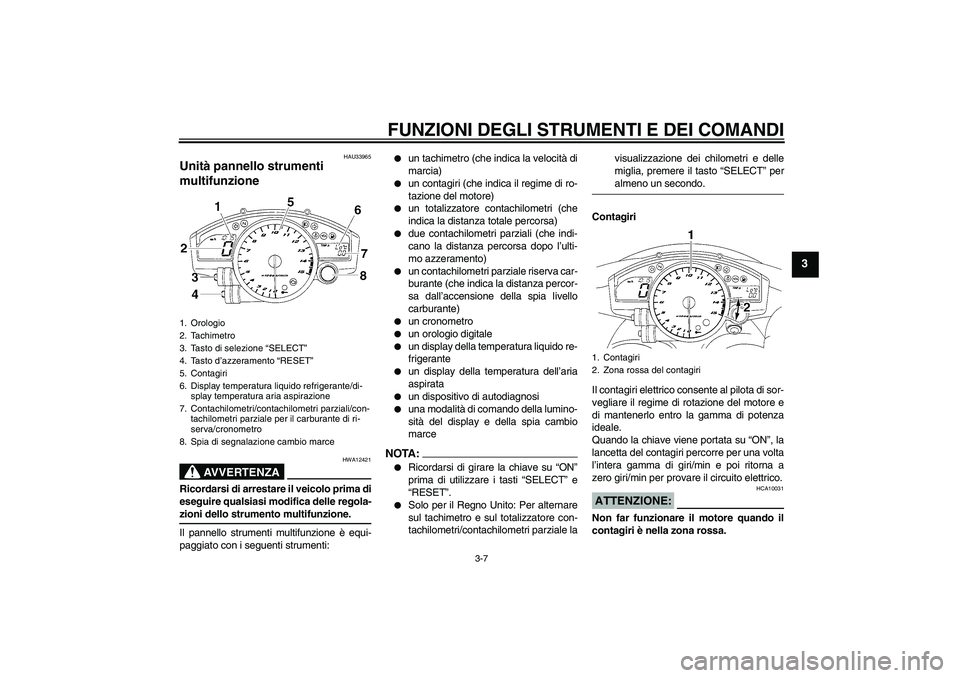

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
HAU33965
Unità pannello strumenti
multifunzione
AVVERTENZA
HWA12421
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle regola-zioni dello strumento multifunzione.
Il pannello strumenti multifunzione è equi-
paggiato con i seguenti strumenti:
un tachimetro (che indica la velocità di
marcia)
un contagiri (che indica il regime di ro-
tazione del motore)
un totalizzatore contachilometri (che
indica la distanza totale percorsa)
due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)
un contachilometri parziale riserva car-
burante (che indica la distanza percor-
sa dall’accensione della spia livello
carburante)
un cronometro
un orologio digitale
un display della temperatura liquido re-
frigerante
un display della temperatura dell’aria
aspirata
un dispositivo di autodiagnosi
una modalità di comando della lumino-
sità del display e della spia cambio
marce
NOTA:
Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.
Solo per il Regno Unito: Per alternare
sul tachimetro e sul totalizzatore con-
tachilometri/contachilometri parziale lavisualizzazione dei chilometri e delle
miglia, premere il tasto “SELECT” per
almeno un secondo.
Contagiri
Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.
ATTENZIONE:
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.
1. Orologio
2. Tachimetro
3. Tasto di selezione “SELECT”
4. Tasto d’azzeramento “RESET”
5. Contagiri
6. Display temperatura liquido refrigerante/di-
splay temperatura aria aspirazione
7. Contachilometri/contachilometri parziali/con-
tachilometri parziale per il carburante di ri-
serva/cronometro
8. Spia di segnalazione cambio marce
1. Contagiri
2. Zona rossa del contagiri
U4B1H0H0.book Page 7 Wednesday, October 12, 2005 4:29 PM

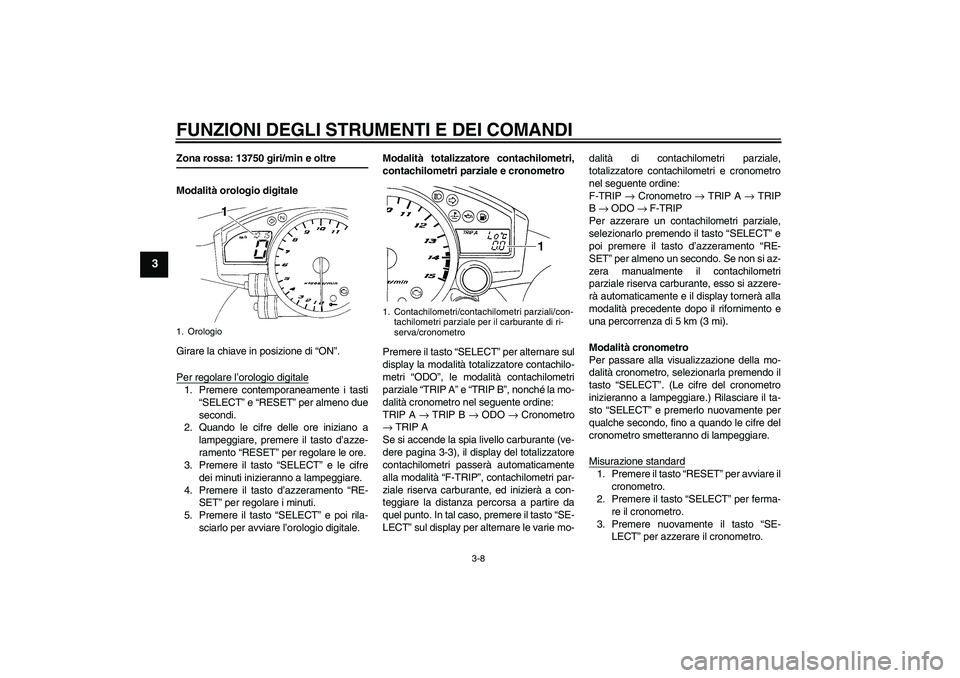

Page 22 of 106
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
Zona rossa: 13750 giri/min e oltre
Modalità orologio digitale
Girare la chiave in posizione di “ON”.
Per regolare l’orologio digitale1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’azze-
ramento “RESET” per regolare le ore.
3. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
4. Premere il tasto d’azzeramento “RE-
SET” per regolare i minuti.
5. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.Modalità totalizzatore contachilometri,
contachilometri parziale e cronometro
Premere il tasto “SELECT” per alternare sul
display la modalità totalizzatore contachilo-
metri “ODO”, le modalità contachilometri
parziale “TRIP A” e “TRIP B”, nonché la mo-
dalità cronometro nel seguente ordine:
TRIP A → TRIP B → ODO → Cronometro
→ TRIP A
Se si accende la spia livello carburante (ve-
dere pagina 3-3), il display del totalizzatore
contachilometri passerà automaticamente
alla modalità “F-TRIP”, contachilometri par-
ziale riserva carburante, ed inizierà a con-
teggiare la distanza percorsa a partire da
quel punto. In tal caso, premere il tasto “SE-
LECT” sul display per alternare le varie mo-dalità di contachilometri parziale,
totalizzatore contachilometri e cronometro
nel seguente ordine:
F-TRIP → Cronometro → TRIP A → TRIP
B → ODO → F-TRIP
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT” e
poi premere il tasto d’azzeramento “RE-
SET” per almeno un secondo. Se non si az-
zera manualmente il contachilometri
parziale riserva carburante, esso si azzere-
rà automaticamente e il display tornerà alla
modalità precedente dopo il rifornimento e
una percorrenza di 5 km (3 mi).
Modalità cronometro
Per passare alla visualizzazione della mo-
dalità cronometro, selezionarla premendo il
tasto “SELECT”. (Le cifre del cronometro
inizieranno a lampeggiare.) Rilasciare il ta-
sto “SELECT” e premerlo nuovamente per
qualche secondo, fino a quando le cifre del
cronometro smetteranno di lampeggiare.
Misurazione standard
1. Premere il tasto “RESET” per avviare il
cronometro.
2. Premere il tasto “SELECT” per ferma-
re il cronometro.
3. Premere nuovamente il tasto “SE-
LECT” per azzerare il cronometro.
1. Orologio
1. Contachilometri/contachilometri parziali/con-
tachilometri parziale per il carburante di ri-
serva/cronometro
U4B1H0H0.book Page 8 Wednesday, October 12, 2005 4:29 PM

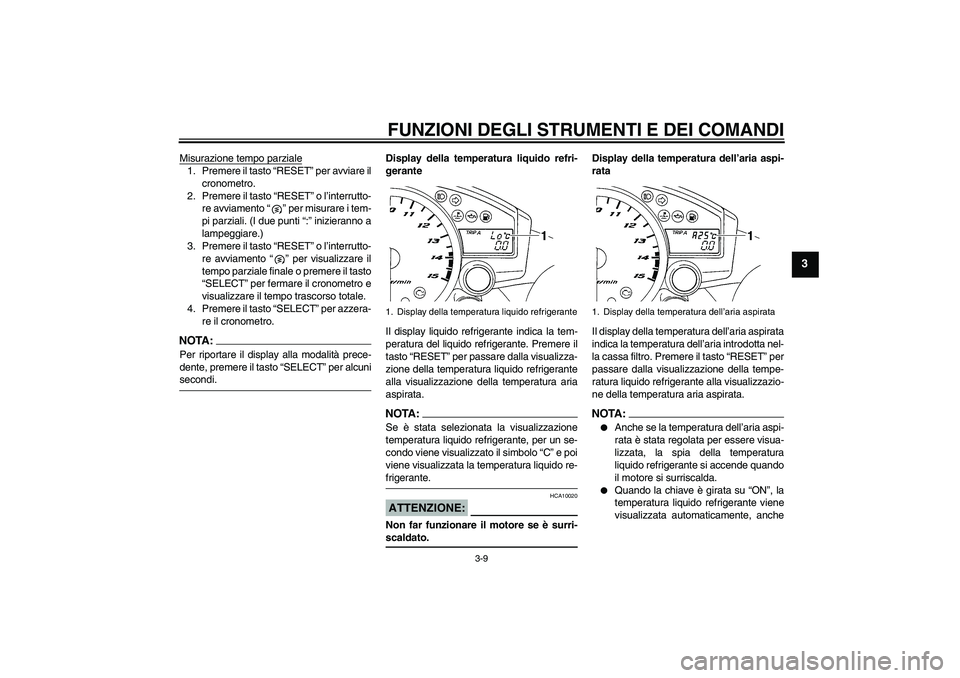

Page 23 of 106
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
Misurazione tempo parziale1. Premere il tasto “RESET” per avviare il
cronometro.
2. Premere il tasto “RESET” o l’interrutto-
re avviamento “” per misurare i tem-
pi parziali. (I due punti “:” inizieranno a
lampeggiare.)
3. Premere il tasto “RESET” o l’interrutto-
re avviamento “” per visualizzare il
tempo parziale finale o premere il tasto
“SELECT” per fermare il cronometro e
visualizzare il tempo trascorso totale.
4. Premere il tasto “SELECT” per azzera-
re il cronometro.NOTA :
Per riportare il display alla modalità prece-
dente, premere il tasto “SELECT” per alcunisecondi.Display della temperatura liquido refri-
gerante
Il display liquido refrigerante indica la tem-
peratura del liquido refrigerante. Premere il
tasto “RESET” per passare dalla visualizza-
zione della temperatura liquido refrigerante
alla visualizzazione della temperatura aria
aspirata.
NOTA:Se è stata selezionata la visualizzazione
temperatura liquido refrigerante, per un se-
condo viene visualizzato il simbolo “C” e poi
viene visualizzata la temperatura liquido re-frigerante.ATTENZIONE:
HCA10020
Non far funzionare il motore se è surri-scaldato.Display della temperatura dell’aria aspi-
rata
Il display della temperatura dell’aria aspirata
indica la temperatura dell’aria introdotta nel-
la cassa filtro. Premere il tasto “RESET” per
passare dalla visualizzazione della tempe-
ratura liquido refrigerante alla visualizzazio-
ne della temperatura aria aspirata.
NOTA:
Anche se la temperatura dell’aria aspi-
rata è stata regolata per essere visua-
lizzata, la spia della temperatura
liquido refrigerante si accende quando
il motore si surriscalda.
Quando la chiave è girata su “ON”, la
temperatura liquido refrigerante viene
visualizzata automaticamente, anche
1. Display della temperatura liquido refrigerante
1. Display della temperatura dell’aria aspirata
U4B1H0H0.book Page 9 Wednesday, October 12, 2005 4:29 PM

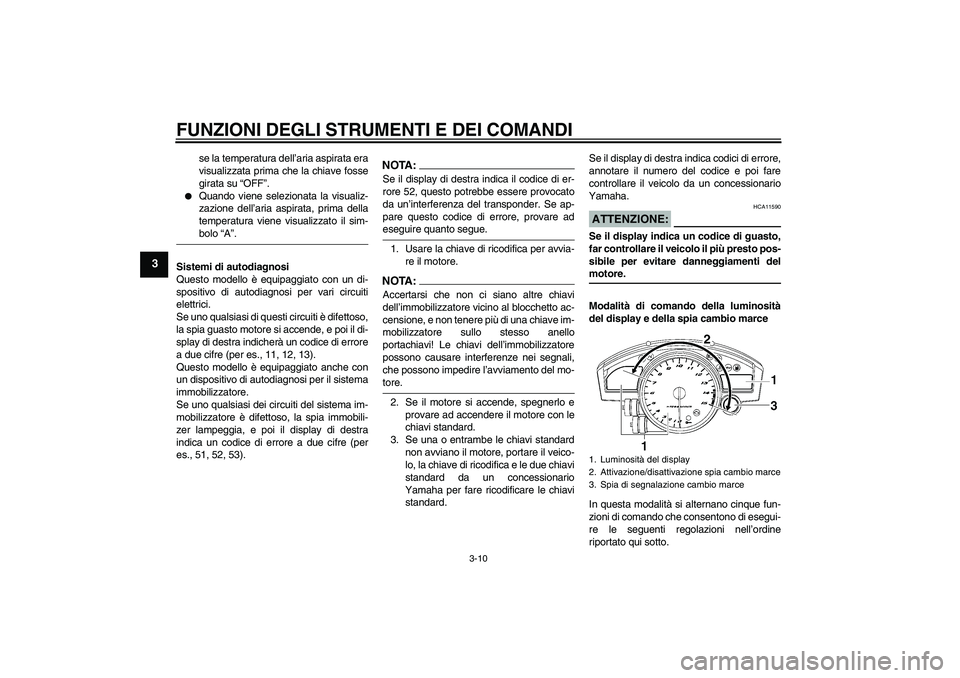

Page 24 of 106
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
se la temperatura dell’aria aspirata era
visualizzata prima che la chiave fosse
girata su “OFF”.
Quando viene selezionata la visualiz-
zazione dell’aria aspirata, prima della
temperatura viene visualizzato il sim-bolo “A”.
Sistemi di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se uno qualsiasi di questi circuiti è difettoso,
la spia guasto motore si accende, e poi il di-
splay di destra indicherà un codice di errore
a due cifre (per es., 11, 12, 13).
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore.
Se uno qualsiasi dei circuiti del sistema im-
mobilizzatore è difettoso, la spia immobili-
zer lampeggia, e poi il display di destra
indica un codice di errore a due cifre (per
es., 51, 52, 53).
NOTA:Se il display di destra indica il codice di er-
rore 52, questo potrebbe essere provocato
da un’interferenza del transponder. Se ap-
pare questo codice di errore, provare adeseguire quanto segue.
1. Usare la chiave di ricodifica per avvia-
re il motore.NOTA:Accertarsi che non ci siano altre chiavi
dell’immobilizzatore vicino al blocchetto ac-
censione, e non tenere più di una chiave im-
mobilizzatore sullo stesso anello
portachiavi! Le chiavi dell’immobilizzatore
possono causare interferenze nei segnali,
che possono impedire l’avviamento del mo-tore.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.Se il display di destra indica codici di errore,
annotare il numero del codice e poi fare
controllare il veicolo da un concessionario
Yamaha.
ATTENZIONE:
HCA11590
Se il display indica un codice di guasto,
far controllare il veicolo il più presto pos-
sibile per evitare danneggiamenti delmotore.
Modalità di comando della luminosità
del display e della spia cambio marce
In questa modalità si alternano cinque fun-
zioni di comando che consentono di esegui-
re le seguenti regolazioni nell’ordine
riportato qui sotto.1. Luminosità del display
2. Attivazione/disattivazione spia cambio marce
3. Spia di segnalazione cambio marce
U4B1H0H0.book Page 10 Wednesday, October 12, 2005 4:29 PM
Page 25 of 106

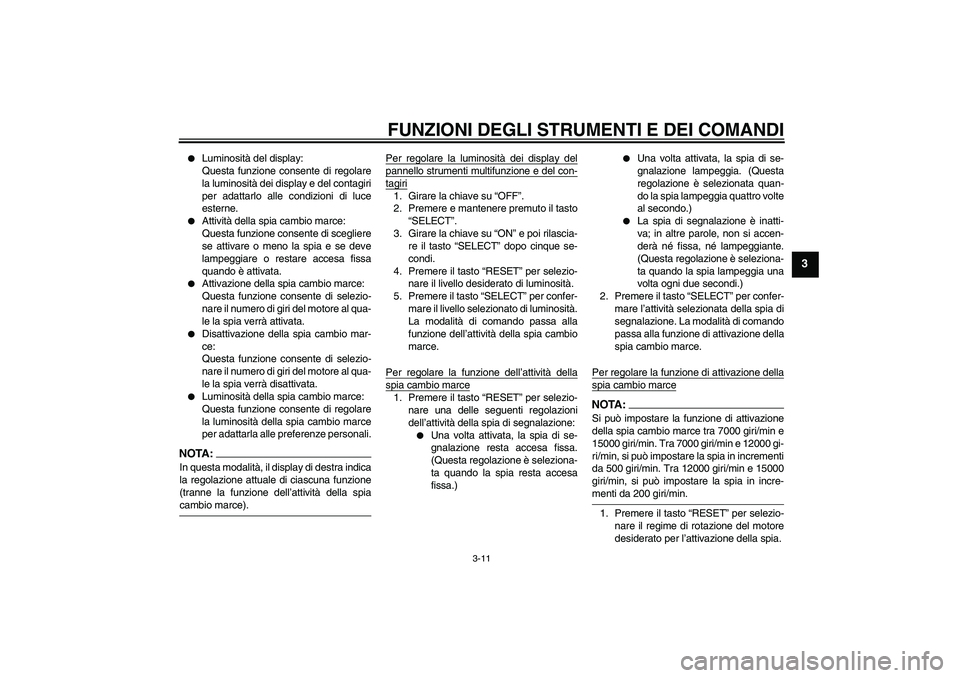

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
Luminosità del display:
Questa funzione consente di regolare
la luminosità dei display e del contagiri
per adattarlo alle condizioni di luce
esterne.
Attività della spia cambio marce:
Questa funzione consente di scegliere
se attivare o meno la spia e se deve
lampeggiare o restare accesa fissa
quando è attivata.
Attivazione della spia cambio marce:
Questa funzione consente di selezio-
nare il numero di giri del motore al qua-
le la spia verrà attivata.
Disattivazione della spia cambio mar-
ce:
Questa funzione consente di selezio-
nare il numero di giri del motore al qua-
le la spia verrà disattivata.
Luminosità della spia cambio marce:
Questa funzione consente di regolare
la luminosità della spia cambio marce
per adattarla alle preferenze personali.
NOTA:In questa modalità, il display di destra indica
la regolazione attuale di ciascuna funzione
(tranne la funzione dell’attività della spiacambio marce).Per regolare la luminosità dei display del
pannello strumenti multifunzione e del con-tagiri1. Girare la chiave su “OFF”.
2. Premere e mantenere premuto il tasto
“SELECT”.
3. Girare la chiave su “ON” e poi rilascia-
re il tasto “SELECT” dopo cinque se-
condi.
4. Premere il tasto “RESET” per selezio-
nare il livello desiderato di luminosità.
5. Premere il tasto “SELECT” per confer-
mare il livello selezionato di luminosità.
La modalità di comando passa alla
funzione dell’attività della spia cambio
marce.
Per regolare la funzione dell’attività dellaspia cambio marce1. Premere il tasto “RESET” per selezio-
nare una delle seguenti regolazioni
dell’attività della spia di segnalazione:
Una volta attivata, la spia di se-
gnalazione resta accesa fissa.
(Questa regolazione è seleziona-
ta quando la spia resta accesa
fissa.)
Una volta attivata, la spia di se-
gnalazione lampeggia. (Questa
regolazione è selezionata quan-
do la spia lampeggia quattro volte
al secondo.)
La spia di segnalazione è inatti-
va; in altre parole, non si accen-
derà né fissa, né lampeggiante.
(Questa regolazione è seleziona-
ta quando la spia lampeggia una
volta ogni due secondi.)
2. Premere il tasto “SELECT” per confer-
mare l’attività selezionata della spia di
segnalazione. La modalità di comando
passa alla funzione di attivazione della
spia cambio marce.
Per regolare la funzione di attivazione della
spia cambio marceNOTA:Si può impostare la funzione di attivazione
della spia cambio marce tra 7000 giri/min e
15000 giri/min. Tra 7000 giri/min e 12000 gi-
ri/min, si può impostare la spia in incrementi
da 500 giri/min. Tra 12000 giri/min e 15000
giri/min, si può impostare la spia in incre-menti da 200 giri/min.
1. Premere il tasto “RESET” per selezio-
nare il regime di rotazione del motore
desiderato per l’attivazione della spia.
U4B1H0H0.book Page 11 Wednesday, October 12, 2005 4:29 PM
Page 26 of 106

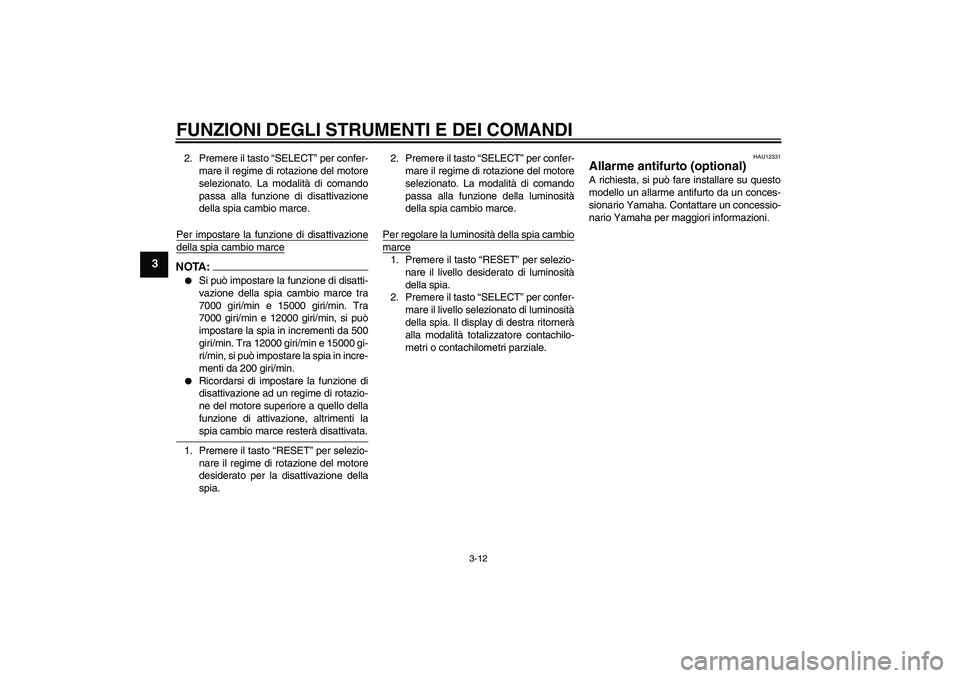

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
2. Premere il tasto “SELECT” per confer-
mare il regime di rotazione del motore
selezionato. La modalità di comando
passa alla funzione di disattivazione
della spia cambio marce.
Per impostare la funzione di disattivazionedella spia cambio marceNOTA:
Si può impostare la funzione di disatti-
vazione della spia cambio marce tra
7000 giri/min e 15000 giri/min. Tra
7000 giri/min e 12000 giri/min, si può
impostare la spia in incrementi da 500
giri/min. Tra 12000 giri/min e 15000 gi-
ri/min, si può impostare la spia in incre-
menti da 200 giri/min.
Ricordarsi di impostare la funzione di
disattivazione ad un regime di rotazio-
ne del motore superiore a quello della
funzione di attivazione, altrimenti laspia cambio marce resterà disattivata.
1. Premere il tasto “RESET” per selezio-
nare il regime di rotazione del motore
desiderato per la disattivazione della
spia.2. Premere il tasto “SELECT” per confer-
mare il regime di rotazione del motore
selezionato. La modalità di comando
passa alla funzione della luminosità
della spia cambio marce.
Per regolare la luminosità della spia cambio
marce1. Premere il tasto “RESET” per selezio-
nare il livello desiderato di luminosità
della spia.
2. Premere il tasto “SELECT” per confer-
mare il livello selezionato di luminosità
della spia. Il display di destra ritornerà
alla modalità totalizzatore contachilo-
metri o contachilometri parziale.
HAU12331
Allarme antifurto (optional) A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
U4B1H0H0.book Page 12 Wednesday, October 12, 2005 4:29 PM
Page 27 of 106

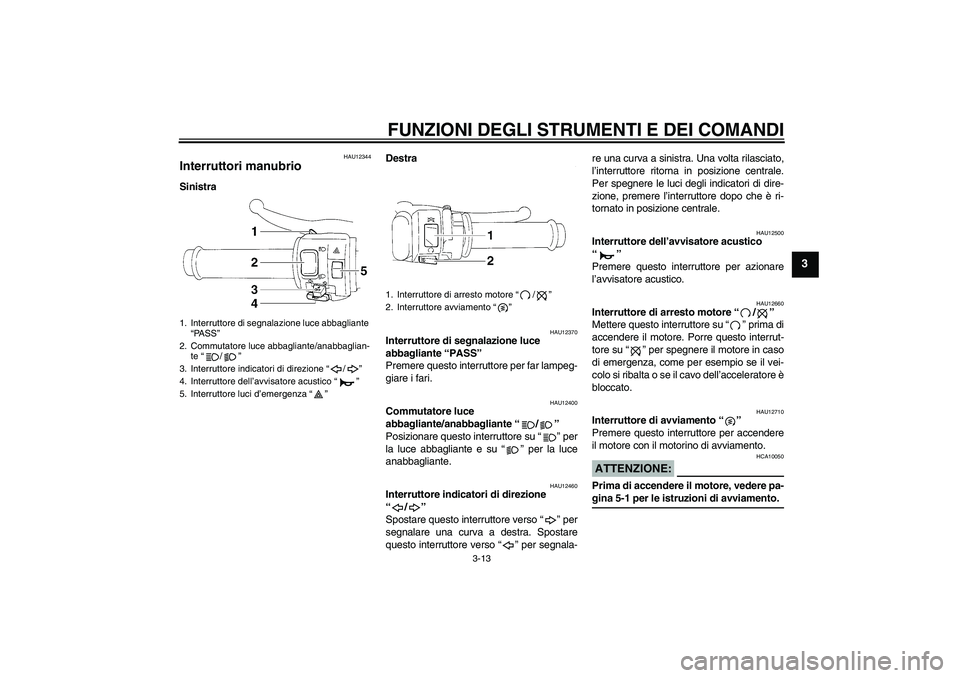

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
HAU12344
Interruttori manubrio SinistraDestra
HAU12370
Interruttore di segnalazione luce
abbagliante “PASS”
Premere questo interruttore per far lampeg-
giare i fari.
HAU12400
Commutatore luce
abbagliante/anabbagliante “/”
Posizionare questo interruttore su “” per
la luce abbagliante e su “” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “” per
segnalare una curva a destra. Spostare
questo interruttore verso “” per segnala-re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “/”
Mettere questo interruttore su “” prima di
accendere il motore. Porre questo interrut-
tore su “” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12710
Interruttore di avviamento “”
Premere questo interruttore per accendere
il motore con il motorino di avviamento.ATTENZIONE:
HCA10050
Prima di accendere il motore, vedere pa-gina 5-1 per le istruzioni di avviamento.
1. Interruttore di segnalazione luce abbagliante
“PASS”
2. Commutatore luce abbagliante/anabbaglian-
te “/”
3. Interruttore indicatori di direzione “/”
4. Interruttore dell’avvisatore acustico “”
5. Interruttore luci d’emergenza “”
1. Interruttore di arresto motore “/”
2. Interruttore avviamento “”
U4B1H0H0.book Page 13 Wednesday, October 12, 2005 4:29 PM
Page 28 of 106

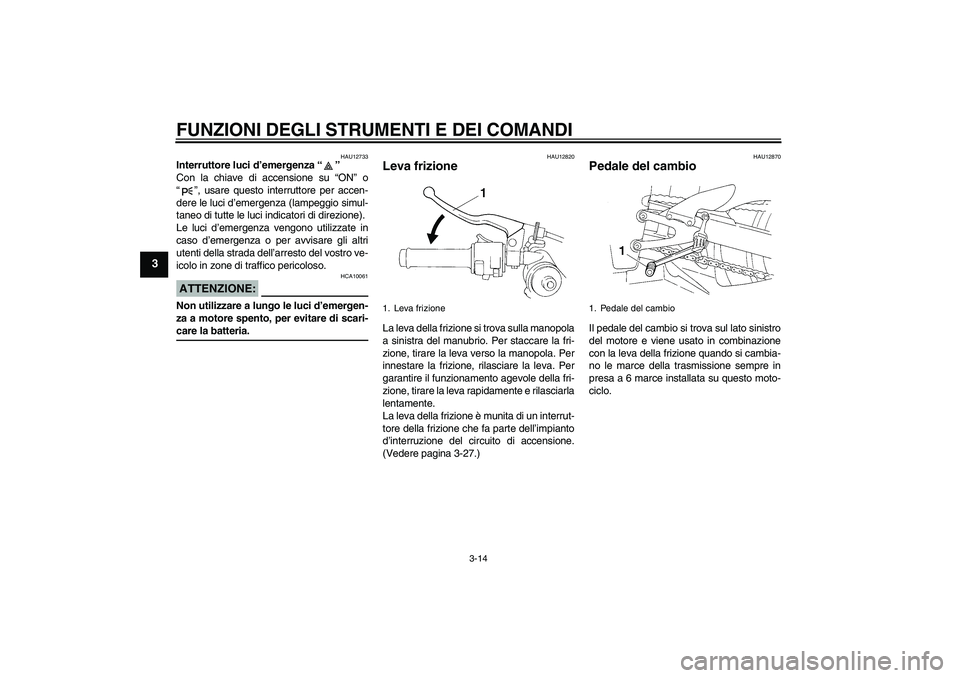

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
HAU12733
Interruttore luci d’emergenza “”
Con la chiave di accensione su “ON” o
“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE:
HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-care la batteria.
HAU12820
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-27.)
HAU12870
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 6 marce installata su questo moto-
ciclo.
1. Leva frizione
1. Pedale del cambio
U4B1H0H0.book Page 14 Wednesday, October 12, 2005 4:29 PM
Page 29 of 106

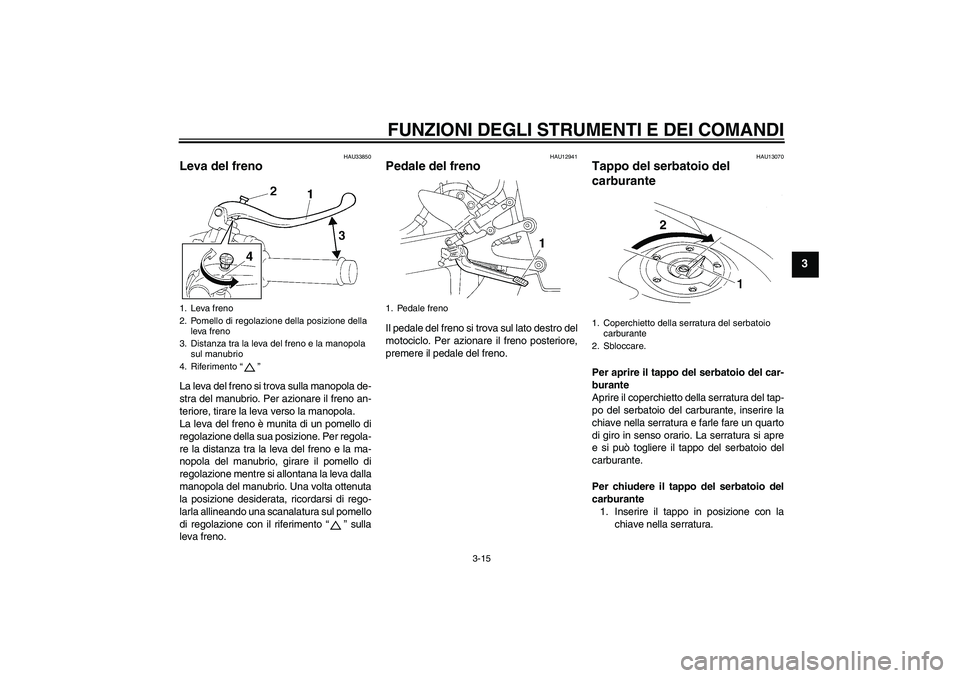

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
HAU33850
Leva del freno La leva del freno si trova sulla manopola de-
stra del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola.
La leva del freno è munita di un pomello di
regolazione della sua posizione. Per regola-
re la distanza tra la leva del freno e la ma-
nopola del manubrio, girare il pomello di
regolazione mentre si allontana la leva dalla
manopola del manubrio. Una volta ottenuta
la posizione desiderata, ricordarsi di rego-
larla allineando una scanalatura sul pomello
di regolazione con il riferimento “” sulla
leva freno.
HAU12941
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU13070
Tappo del serbatoio del
carburante Per aprire il tappo del serbatoio del car-
burante
Aprire il coperchietto della serratura del tap-
po del serbatoio del carburante, inserire la
chiave nella serratura e farle fare un quarto
di giro in senso orario. La serratura si apre
e si può togliere il tappo del serbatoio del
carburante.
Per chiudere il tappo del serbatoio del
carburante
1. Inserire il tappo in posizione con la
chiave nella serratura.
1. Leva freno
2. Pomello di regolazione della posizione della
leva freno
3. Distanza tra la leva del freno e la manopola
sul manubrio
4. Riferimento “”
1. Pedale freno
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare.
U4B1H0H0.book Page 15 Wednesday, October 12, 2005 4:29 PM
Page 30 of 106

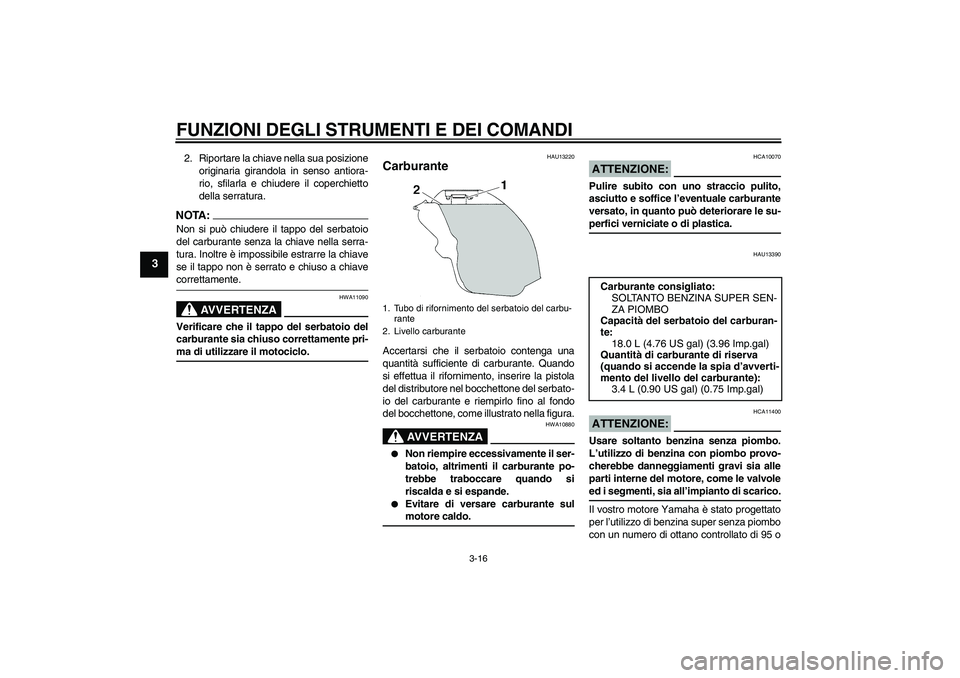

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.NOTA:Non si può chiudere il tappo del serbatoio
del carburante senza la chiave nella serra-
tura. Inoltre è impossibile estrarre la chiave
se il tappo non è serrato e chiuso a chiavecorrettamente.
AVVERTENZA
HWA11090
Verificare che il tappo del serbatoio del
carburante sia chiuso correttamente pri-ma di utilizzare il motociclo.
HAU13220
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Quando
si effettua il rifornimento, inserire la pistola
del distributore nel bocchettone del serbato-
io del carburante e riempirlo fino al fondo
del bocchettone, come illustrato nella figura.
AVVERTENZA
HWA10880
Non riempire eccessivamente il ser-
batoio, altrimenti il carburante po-
trebbe traboccare quando si
riscalda e si espande.
Evitare di versare carburante sulmotore caldo.
ATTENZIONE:
HCA10070
Pulire subito con uno straccio pulito,
asciutto e soffice l’eventuale carburante
versato, in quanto può deteriorare le su-perfici verniciate o di plastica.
HAU13390
ATTENZIONE:
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Livello carburante
Carburante consigliato:
SOLTANTO BENZINA SUPER SEN-
ZA PIOMBO
Capacità del serbatoio del carburan-
te:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Quantità di carburante di riserva
(quando si accende la spia d’avverti-
mento del livello del carburante):
3.4 L (0.90 US gal) (0.75 Imp.gal)
U4B1H0H0.book Page 16 Wednesday, October 12, 2005 4:29 PM
