YAMAHA YZF-R1 2007 Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130.0 mm (5.12 in)Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ10S
Spannung, Kapazität:
12 V, 8.6 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 55.0 W × 4
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LEDLeerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
15.0 A
Kühlerlüftersicherung:
15.0 A × 2
Blinker-Sicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 AZusatzsicherung:
7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
U4C8G0G0.book Page 3 Thursday, September 21, 2006 9:25 AM

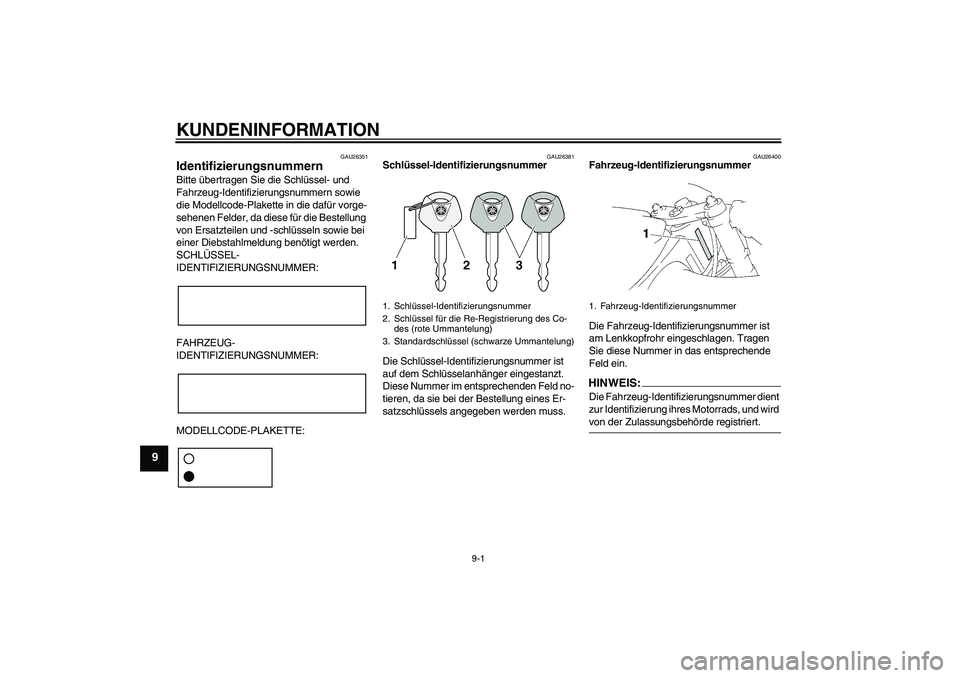

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U4C8G0G0.book Page 1 Thursday, September 21, 2006 9:25 AM

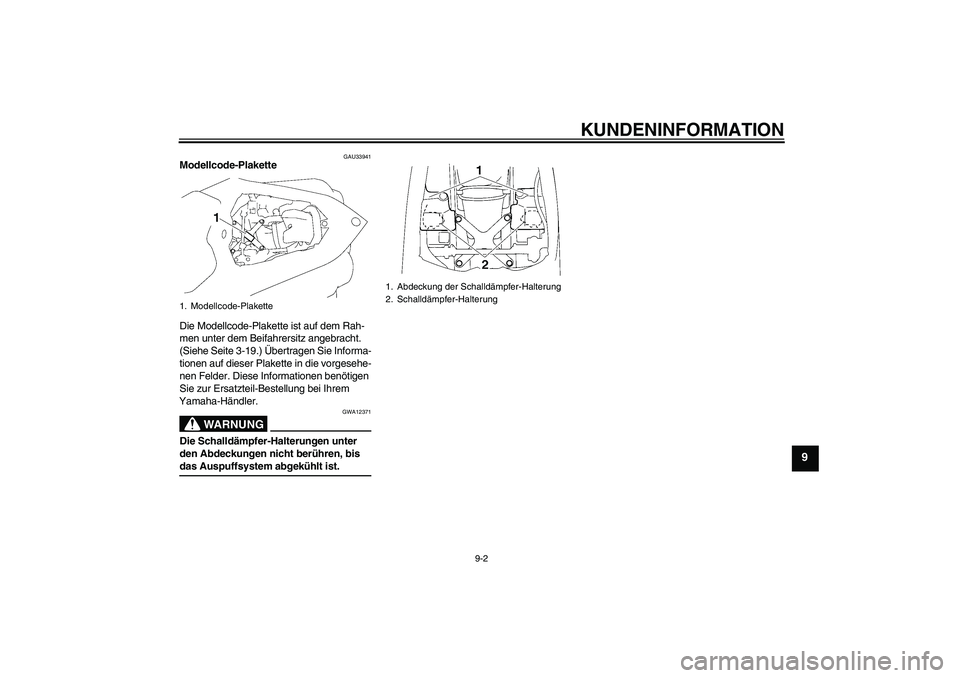

KUNDENINFORMATION
9-2
9
GAU33941
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-19.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
WARNUNG
GWA12371
Die Schalldämpfer-Halterungen unter
den Abdeckungen nicht berühren, bis das Auspuffsystem abgekühlt ist.1. Modellcode-Plakette
1. Abdeckung der Schalldämpfer-Halterung
2. Schalldämpfer-Halterung
U4C8G0G0.book Page 2 Thursday, September 21, 2006 9:25 AM

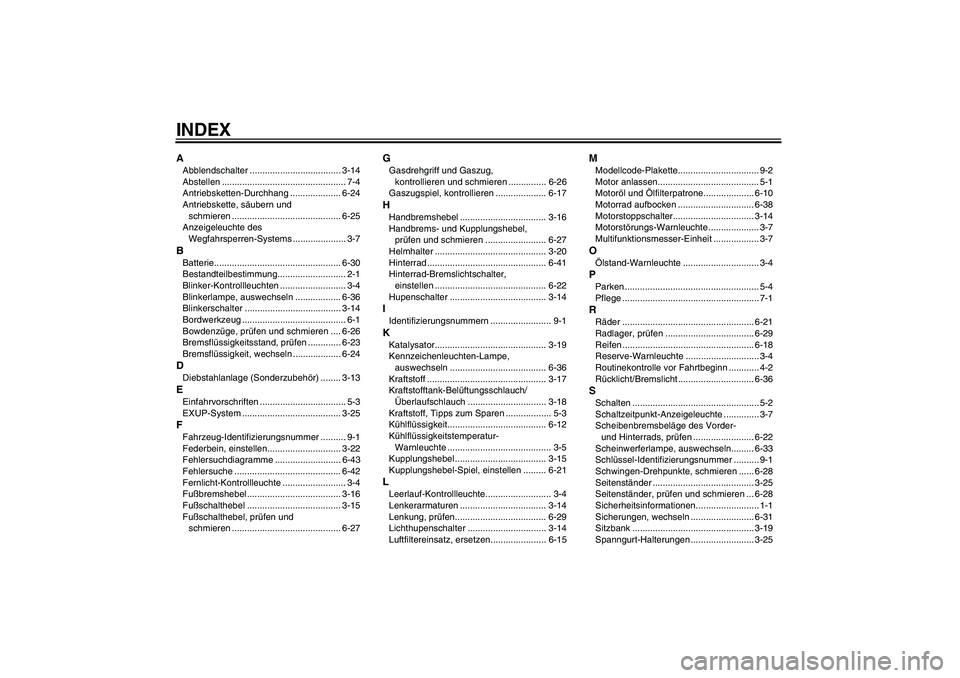

INDEXAAbblendschalter .................................... 3-14
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-24
Antriebskette, säubern und
schmieren ........................................... 6-25
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-7BBatterie.................................................. 6-30
Bestandteilbestimmung........................... 2-1
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ...................................... 3-14
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-26
Bremsflüssigkeitsstand, prüfen ............. 6-23
Bremsflüssigkeit, wechseln ................... 6-24DDiebstahlanlage (Sonderzubehör) ........ 3-13EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-25FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-22
Fehlersuchdiagramme .......................... 6-43
Fehlersuche .......................................... 6-42
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel ..................................... 3-16
Fußschalthebel ..................................... 3-15
Fußschalthebel, prüfen und
schmieren ........................................... 6-27
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-26
Gaszugspiel, kontrollieren .................... 6-17HHandbremshebel .................................. 3-16
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-27
Helmhalter ............................................ 3-20
Hinterrad ............................................... 6-41
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-22
Hupenschalter ...................................... 3-14IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-19
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-36
Kraftstoff ............................................... 3-17
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-18
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-12
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-5
Kupplungshebel .................................... 3-15
Kupplungshebel-Spiel, einstellen ......... 6-21LLeerlauf-Kontrollleuchte.......................... 3-4
Lenkerarmaturen .................................. 3-14
Lenkung, prüfen.................................... 6-29
Lichthupenschalter ............................... 3-14
Luftfiltereinsatz, ersetzen...................... 6-15
MModellcode-Plakette................................ 9-2
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone.................... 6-10
Motorrad aufbocken .............................. 6-38
Motorstoppschalter................................ 3-14
Motorstörungs-Warnleuchte .................... 3-7
Multifunktionsmesser-Einheit .................. 3-7OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-21
Radlager, prüfen ................................... 6-29
Reifen .................................................... 6-18
Reserve-Warnleuchte ............................. 3-4
Routinekontrolle vor Fahrtbeginn ............ 4-2
Rücklicht/Bremslicht .............................. 6-36SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte .............. 3-7
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-22
Scheinwerferlampe, auswechseln......... 6-33
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-28
Seitenständer ........................................ 3-25
Seitenständer, prüfen und schmieren ... 6-28
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-31
Sitzbank ................................................ 3-19
Spanngurt-Halterungen ......................... 3-25
U4C8G0G0.book Page 1 Thursday, September 21, 2006 9:25 AM

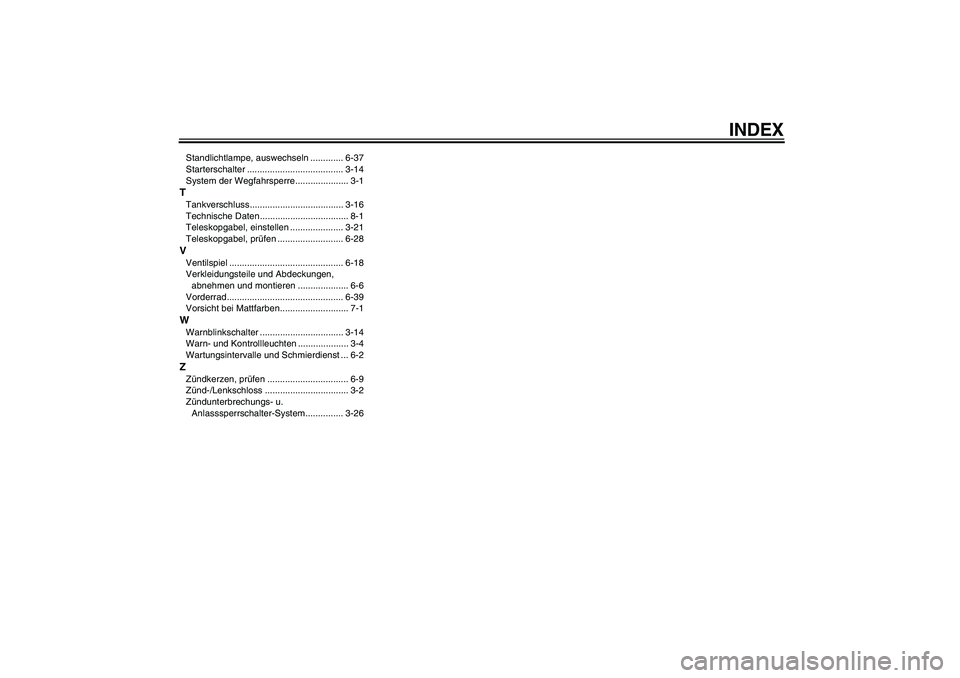

INDEX
Standlichtlampe, auswechseln ............. 6-37
Starterschalter ...................................... 3-14
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-16
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-21
Teleskopgabel, prüfen .......................... 6-28VVentilspiel ............................................. 6-18
Verkleidungsteile und Abdeckungen,
abnehmen und montieren .................... 6-6
Vorderrad.............................................. 6-39
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-14
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................ 6-9
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-26
U4C8G0G0.book Page 2 Thursday, September 21, 2006 9:25 AM
