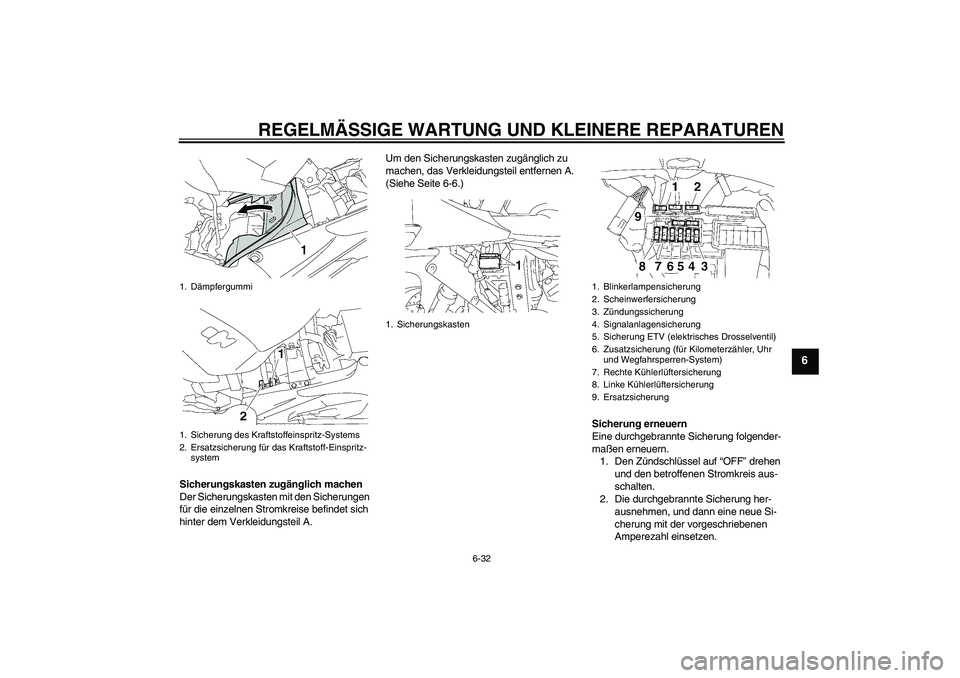

YAMAHA YZF-R1 2007 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
6
Sicherungskasten zugänglich machen
Der Sicherungskasten mit den Sicherungen
für die einzelnen Stromkreise befindet sich
hinter dem Verkleidungsteil A.Um den Sicherungskasten zugänglich zu
machen, das Verkleidungsteil entfernen A.
(Siehe Seite 6-6.)
Sicherung erneuern
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.1. Dämpfergummi
1. Sicherung des Kraftstoffeinspritz-Systems
2. Ersatzsicherung für das Kraftstoff-Einspritz-
system
1. Sicherungskasten
1. Blinkerlampensicherung
2. Scheinwerfersicherung
3. Zündungssicherung
4. Signalanlagensicherung
5. Sicherung ETV (elektrisches Drosselventil)
6. Zusatzsicherung (für Kilometerzähler, Uhr
und Wegfahrsperren-System)
7. Rechte Kühlerlüftersicherung
8. Linke Kühlerlüftersicherung
9. Ersatzsicherung
U4C8G0G0.book Page 32 Thursday, September 21, 2006 9:25 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

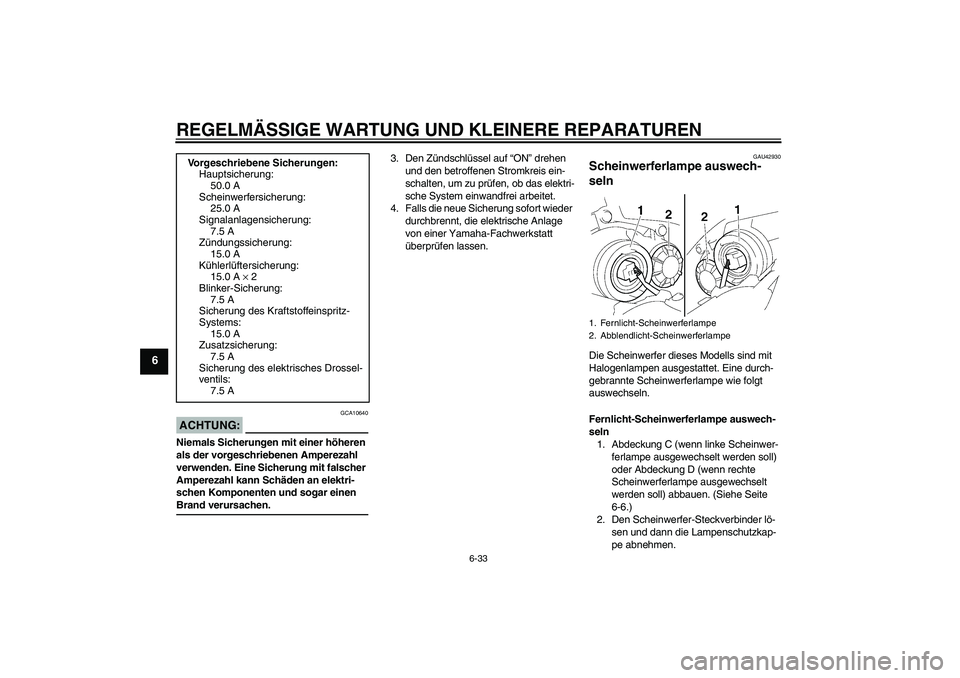

6-33
6
ACHTUNG:
GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen Brand verursachen.3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU42930
Scheinwerferlampe auswech-
seln Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Eine durch-
gebrannte Scheinwerferlampe wie folgt
auswechseln.
Fernlicht-Scheinwerferlampe auswech-
seln
1. Abdeckung C (wenn linke Scheinwer-
ferlampe ausgewechselt werden soll)
oder Abdeckung D (wenn rechte
Scheinwerferlampe ausgewechselt
werden soll) abbauen. (Siehe Seite
6-6.)
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen. Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
15.0 A
Kühlerlüftersicherung:
15.0 A × 2
Blinker-Sicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-
Systems:
15.0 A
Zusatzsicherung:
7.5 A
Sicherung des elektrisches Drossel-
ventils:
7.5 A1. Fernlicht-Scheinwerferlampe
2. Abblendlicht-Scheinwerferlampe
U4C8G0G0.book Page 33 Thursday, September 21, 2006 9:25 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

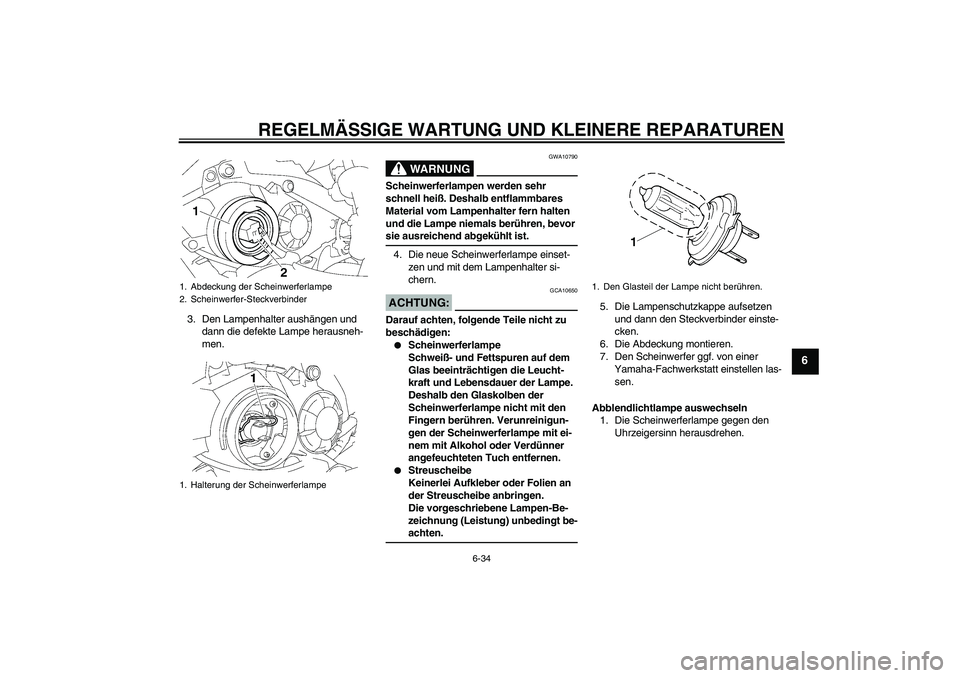

6-34
6
3. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fern halten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
4. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.ACHTUNG:
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
6. Die Abdeckung montieren.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
Abblendlichtlampe auswechseln
1. Die Scheinwerferlampe gegen den
Uhrzeigersinn herausdrehen.
1. Abdeckung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1. Halterung der Scheinwerferlampe
1. Den Glasteil der Lampe nicht berühren.
U4C8G0G0.book Page 34 Thursday, September 21, 2006 9:25 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

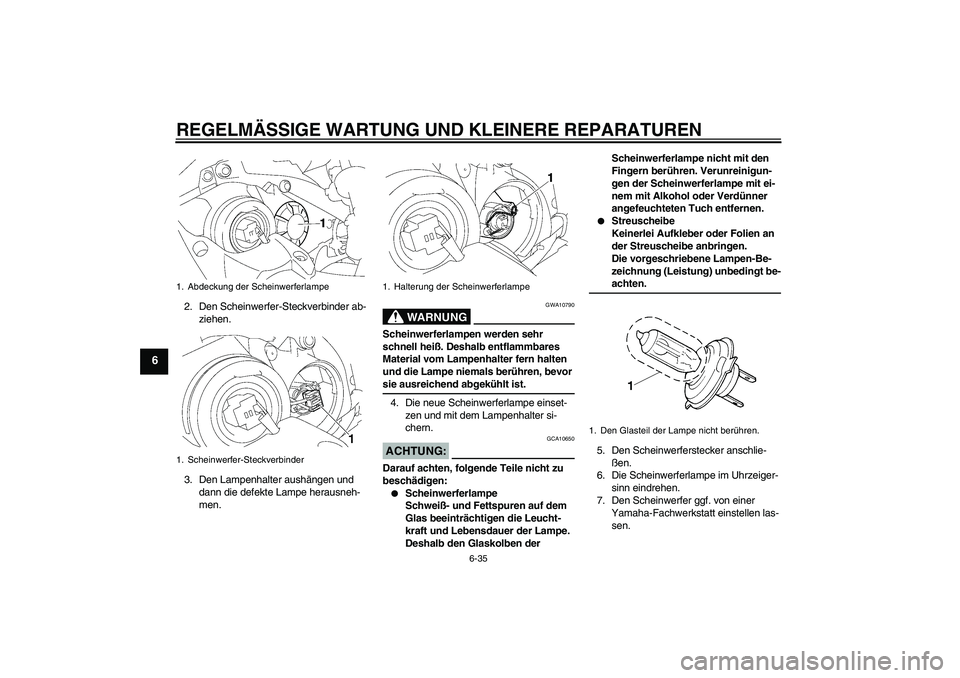

6-35
6
2. Den Scheinwerfer-Steckverbinder ab-
ziehen.
3. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fern halten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
4. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.ACHTUNG:
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.
5. Den Scheinwerferstecker anschlie-
ßen.
6. Die Scheinwerferlampe im Uhrzeiger-
sinn eindrehen.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
1. Abdeckung der Scheinwerferlampe
1. Scheinwerfer-Steckverbinder
1. Halterung der Scheinwerferlampe
1. Den Glasteil der Lampe nicht berühren.
U4C8G0G0.book Page 35 Thursday, September 21, 2006 9:25 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

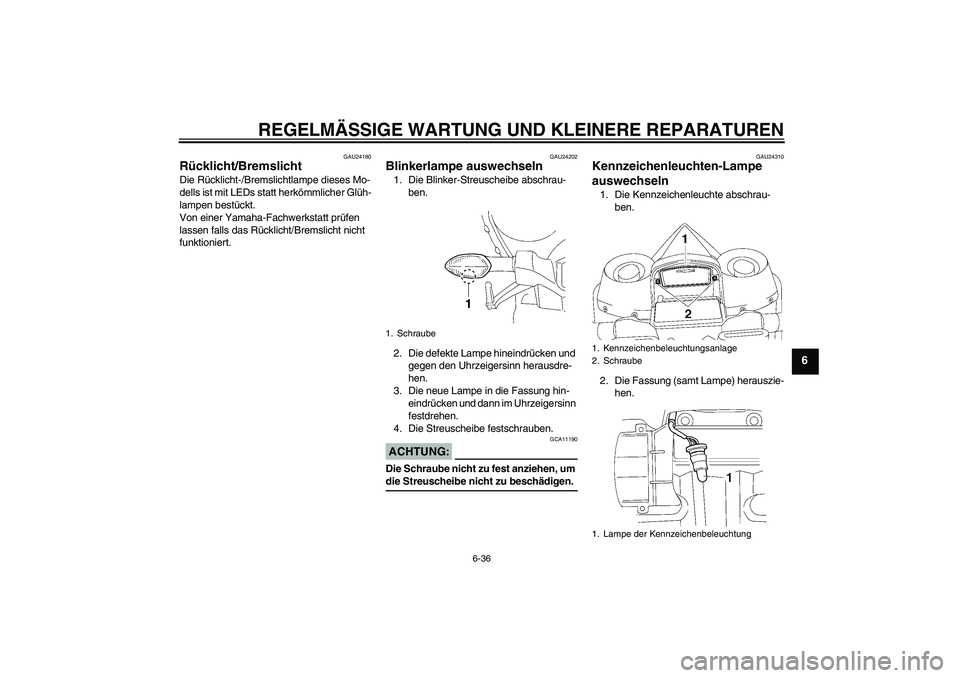

6-36
6
GAU24180
Rücklicht/Bremslicht Die Rücklicht-/Bremslichtlampe dieses Mo-
dells ist mit LEDs statt herkömmlicher Glüh-
lampen bestückt.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24202
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
4. Die Streuscheibe festschrauben.ACHTUNG:
GCA11190
Die Schraube nicht zu fest anziehen, um die Streuscheibe nicht zu beschädigen.
GAU24310
Kennzeichenleuchten-Lampe
auswechseln 1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung (samt Lampe) herauszie-
hen.
1. Schraube
1. Kennzeichenbeleuchtungsanlage
2. Schraube
1. Lampe der Kennzeichenbeleuchtung
U4C8G0G0.book Page 36 Thursday, September 21, 2006 9:25 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

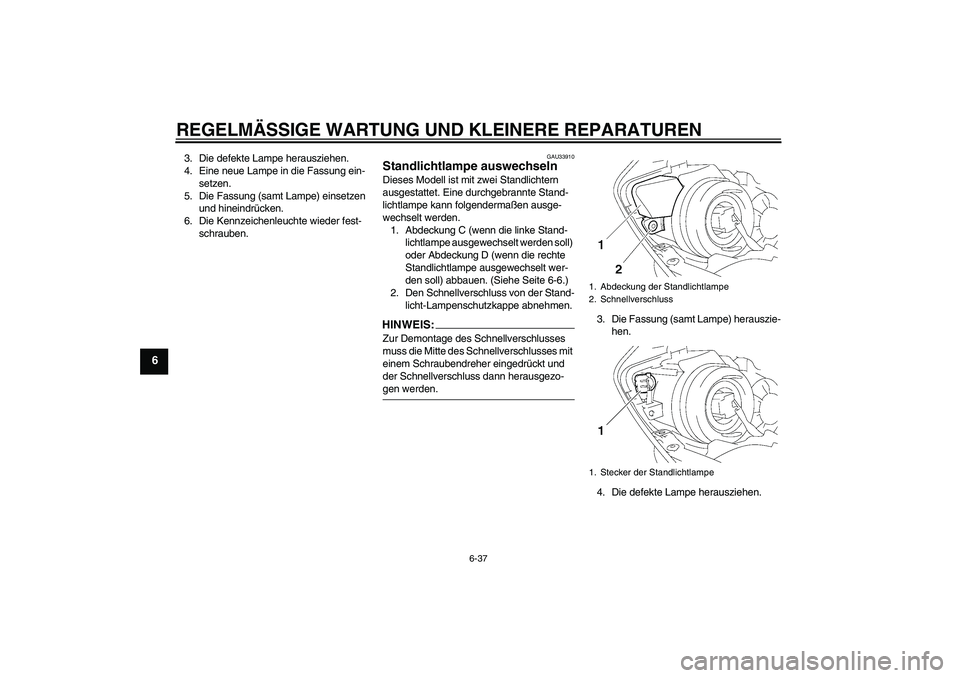

6-37
6
3. Die defekte Lampe herausziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest-
schrauben.
GAU33910
Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Abdeckung C (wenn die linke Stand-
lichtlampe ausgewechselt werden soll)
oder Abdeckung D (wenn die rechte
Standlichtlampe ausgewechselt wer-
den soll) abbauen. (Siehe Seite 6-6.)
2. Den Schnellverschluss von der Stand-
licht-Lampenschutzkappe abnehmen.HINWEIS:Zur Demontage des Schnellverschlusses
muss die Mitte des Schnellverschlusses mit
einem Schraubendreher eingedrückt und
der Schnellverschluss dann herausgezo-gen werden.3. Die Fassung (samt Lampe) herauszie-
hen.
4. Die defekte Lampe herausziehen.
1. Abdeckung der Standlichtlampe
2. Schnellverschluss
1. Stecker der Standlichtlampe
U4C8G0G0.book Page 37 Thursday, September 21, 2006 9:25 AM

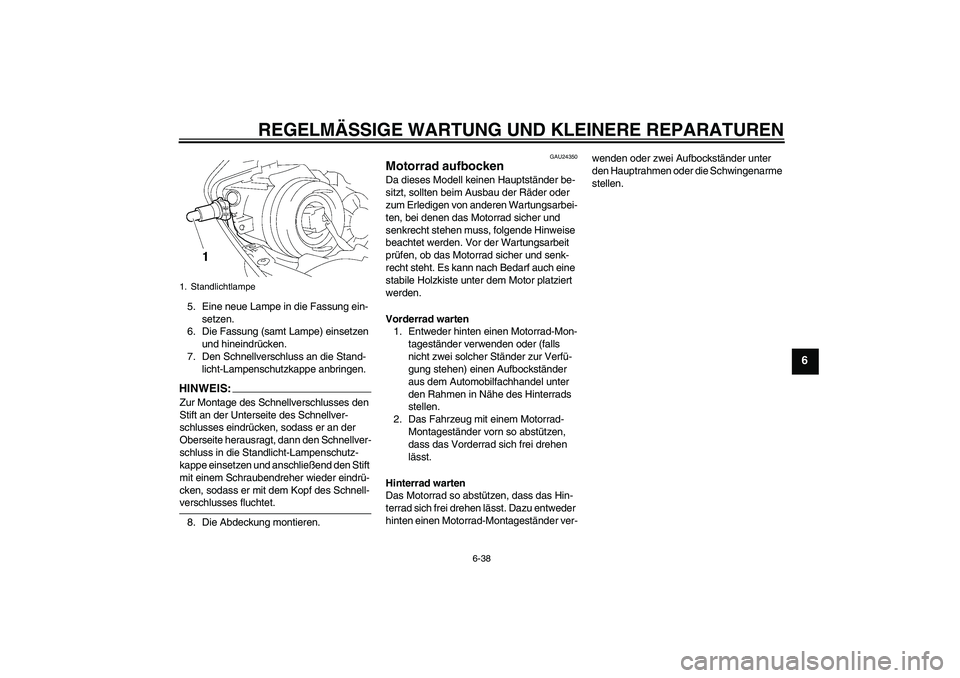

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-38
6
5. Eine neue Lampe in die Fassung ein-
setzen.
6. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
7. Den Schnellverschluss an die Stand-
licht-Lampenschutzkappe anbringen.HINWEI
S:
Zur Montage des Schnellverschlusses den
Stift an der Unterseite des Schnellver-
schlusses eindrücken, sodass er an der
Oberseite herausragt, dann den Schnellver-
schluss in die Standlicht-Lampenschutz-
kappe einsetzen und anschließend den Stift
mit einem Schraubendreher wieder eindrü-
cken, sodass er mit dem Kopf des Schnell-verschlusses fluchtet.
8. Die Abdeckung montieren.
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
1. Standlichtlampe
U4C8G0G0.book Page 38 Thursday, September 21, 2006 9:25 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

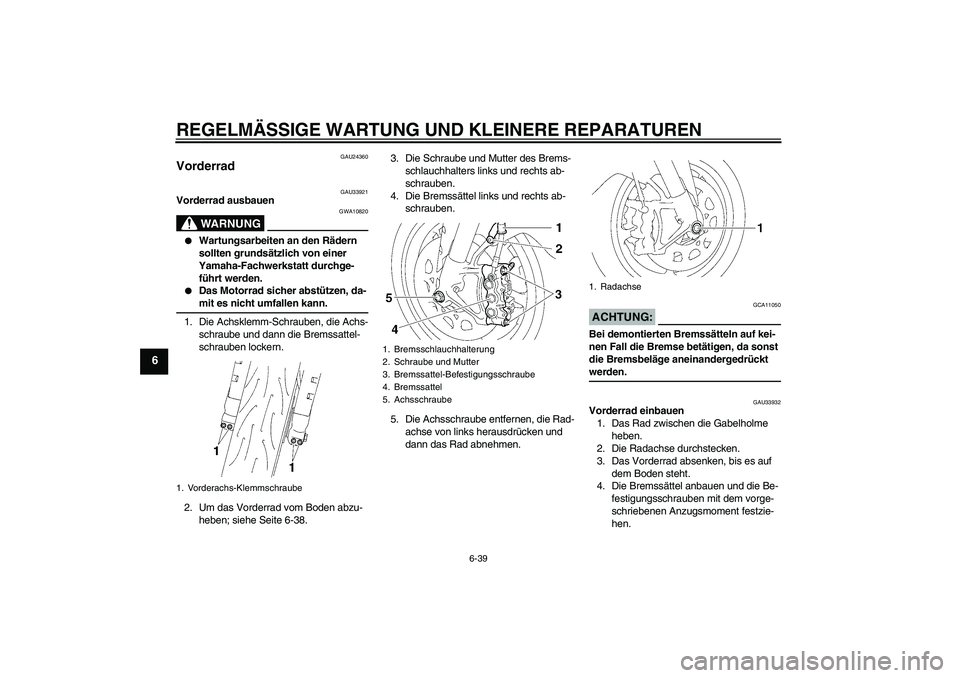

6-39
6
GAU24360
Vorderrad
GAU33921
Vorderrad ausbauen
WARNUNG
GWA10820


Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
Yamaha-Fachwerkstatt durchge-
führt werden.


Das Motorrad sicher abstützen, da-mit es nicht umfallen kann.
1. Die Achsklemm-Schrauben, die Achs-
schraube und dann die Bremssattel-
schrauben lockern.
2. Um das Vorderrad vom Boden abzu-
heben; siehe Seite 6-38.3. Die Schraube und Mutter des Brems-
schlauchhalters links und rechts ab-
schrauben.
4. Die Bremssättel links und rechts ab-
schrauben.
5. Die Achsschraube entfernen, die Rad-
achse von links herausdrücken und
dann das Rad abnehmen.
ACHTUNG:
GCA11050
Bei demontierten Bremssätteln auf kei-
nen Fall die Bremse betätigen, da sonst
die Bremsbeläge aneinandergedrückt werden.
GAU33932
Vorderrad einbauen
1. Das Rad zwischen die Gabelholme
heben.
2. Die Radachse durchstecken.
3. Das Vorderrad absenken, bis es auf
dem Boden steht.
4. Die Bremssättel anbauen und die Be-
festigungsschrauben mit dem vorge-
schriebenen Anzugsmoment festzie-
hen.
1. Vorderachs-Klemmschraube
1. Bremsschlauchhalterung
2. Schraube und Mutter
3. Bremssattel-Befestigungsschraube
4. Bremssattel
5. Achsschraube
1. Radachse
U4C8G0G0.book Page 39 Thursday, September 21, 2006 9:25 AM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

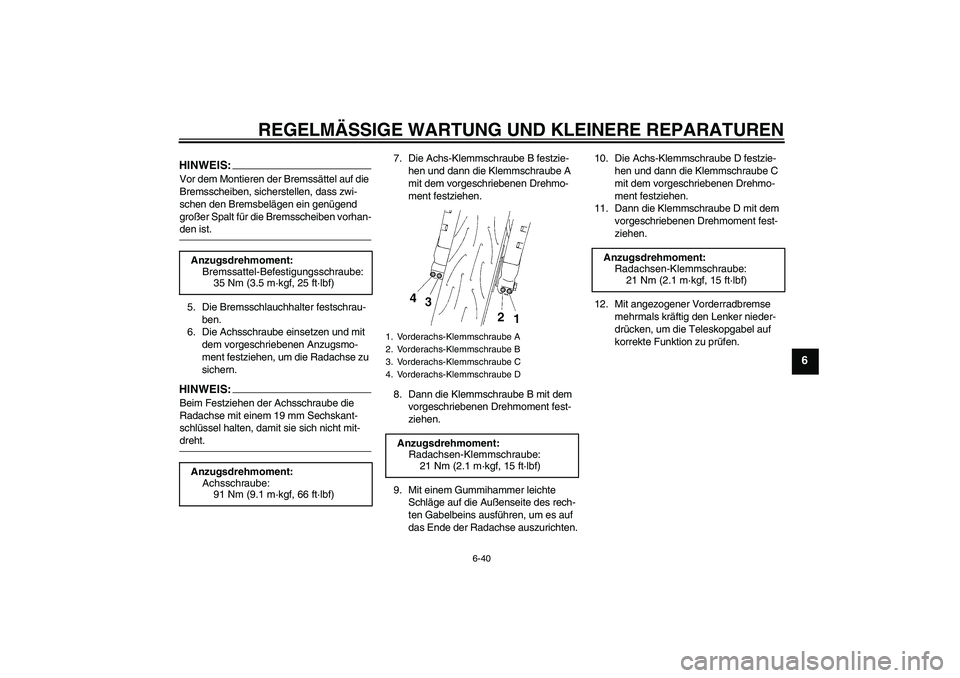

6-40
6
HINWEIS:Vor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vorhan-den ist.
5. Die Bremsschlauchhalter festschrau-
ben.
6. Die Achsschraube einsetzen und mit
dem vorgeschriebenen Anzugsmo-
ment festziehen, um die Radachse zu
sichern.HINWEIS:Beim Festziehen der Achsschraube die
Radachse mit einem 19 mm Sechskant-
schlüssel halten, damit sie sich nicht mit-dreht.7. Die Achs-Klemmschraube B festzie-
hen und dann die Klemmschraube A
mit dem vorgeschriebenen Drehmo-
ment festziehen.
8. Dann die Klemmschraube B mit dem
vorgeschriebenen Drehmoment fest-
ziehen.
9. Mit einem Gummihammer leichte
Schläge auf die Außenseite des rech-
ten Gabelbeins ausführen, um es auf
das Ende der Radachse auszurichten.10. Die Achs-Klemmschraube D festzie-
hen und dann die Klemmschraube C
mit dem vorgeschriebenen Drehmo-
ment festziehen.
11. Dann die Klemmschraube D mit dem
vorgeschriebenen Drehmoment fest-
ziehen.
12. Mit angezogener Vorderradbremse
mehrmals kräftig den Lenker nieder-
drücken, um die Teleskopgabel auf
korrekte Funktion zu prüfen. Anzugsdrehmoment:
Bremssattel-Befestigungsschraube:
35 Nm (3.5 m·kgf, 25 ft·lbf)
Anzugsdrehmoment:
Achsschraube:
91 Nm (9.1 m·kgf, 66 ft·lbf)
1. Vorderachs-Klemmschraube A
2. Vorderachs-Klemmschraube B
3. Vorderachs-Klemmschraube C
4. Vorderachs-Klemmschraube D
Anzugsdrehmoment:
Radachsen-Klemmschraube:
21 Nm (2.1 m·kgf, 15 ft·lbf)
Anzugsdrehmoment:
Radachsen-Klemmschraube:
21 Nm (2.1 m·kgf, 15 ft·lbf)
U4C8G0G0.book Page 40 Thursday, September 21, 2006 9:25 AM

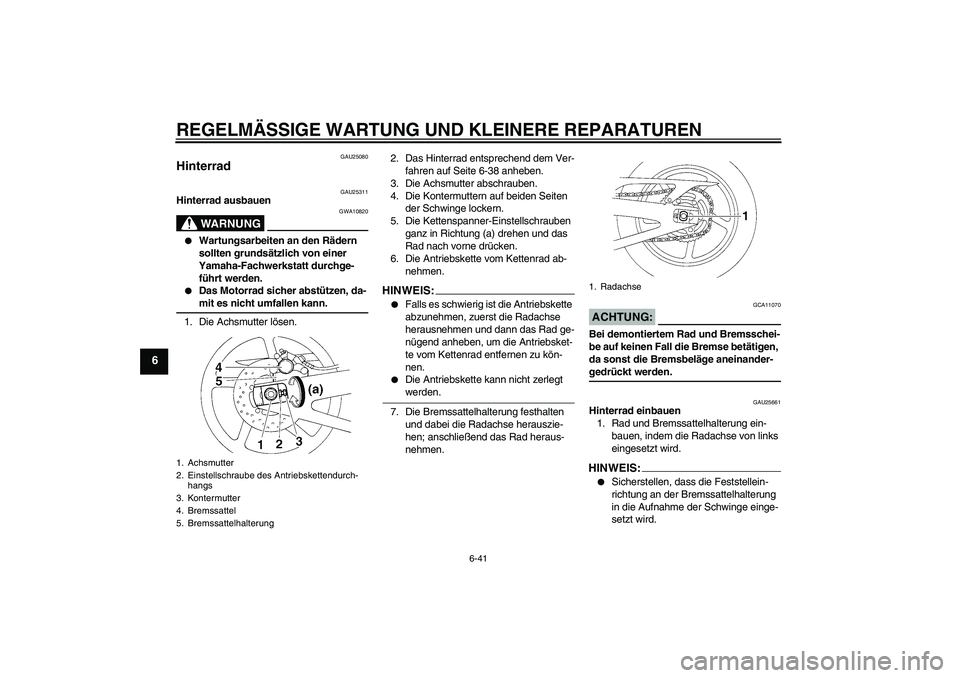

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-41
6
GAU25080
Hinterrad
GAU25311
Hinterrad ausbauen
WARNUNG
GWA10820


Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
Yamaha-Fachwerkstatt durchge-
führt werden.


Das Motorrad sicher abstützen, da-mit es nicht umfallen kann.
1. Die Achsmutter lösen.2. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-38 anheben.
3. Die Achsmutter abschrauben.
4. Die Kontermuttern auf beiden Seiten
der Schwinge lockern.
5. Die Kettenspanner-Einstellschrauben
ganz in Richtung (a) drehen und das
Rad nach vorne drücken.
6. Die Antriebskette vom Kettenrad ab-
nehmen.
HINWEIS:

Falls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-
nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.


Die Antriebskette kann nicht zerlegt werden.
7. Die Bremssattelhalterung festhalten
und dabei die Radachse herauszie-
hen; anschließend das Rad heraus-
nehmen.
ACHTUNG:
GCA11070
Bei demontiertem Rad und Bremsschei-
be auf keinen Fall die Bremse betätigen,
da sonst die Bremsbeläge aneinander-gedrückt werden.
GAU25661
Hinterrad einbauen
1. Rad und Bremssattelhalterung ein-
bauen, indem die Radachse von links
eingesetzt wird.HINWEIS:

Sicherstellen, dass die Feststellein-
richtung an der Bremssattelhalterung
in die Aufnahme der Schwinge einge-
setzt wird.
1. Achsmutter
2. Einstellschraube des Antriebskettendurch-
hangs
3. Kontermutter
4. Bremssattel
5. Bremssattelhalterung
1. Radachse
U4C8G0G0.book Page 41 Thursday, September 21, 2006 9:25 AM
