YAMAHA YZF-R1 2008 Manual de utilização (in Portuguese)

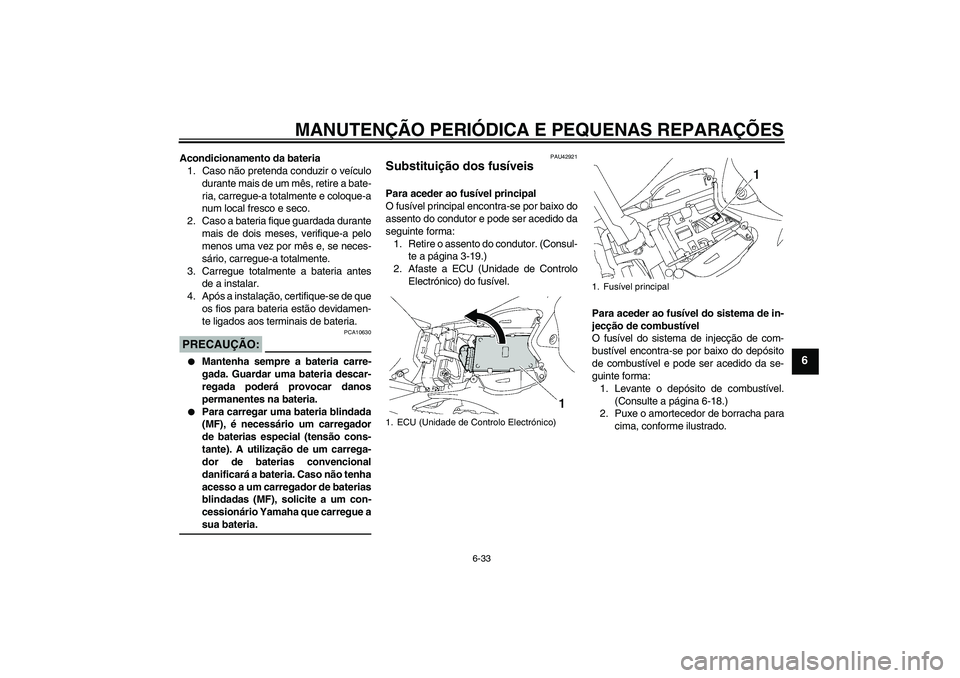

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-33
6
Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.PRECAUÇÃO:
PCA10630


Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.


Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não tenha
acesso a um carregador de baterias
blindadas (MF), solicite a um con-
cessionário Yamaha que carregue asua bateria.
PAU42921
Substituição dos fusíveis Para aceder ao fusível principal
O fusível principal encontra-se por baixo do
assento do condutor e pode ser acedido da
seguinte forma:
1. Retire o assento do condutor. (Consul-
te a página 3-19.)
2. Afaste a ECU (Unidade de Controlo
Electrónico) do fusível.
Para aceder ao fusível do sistema de in-
jecção de combustível
O fusível do sistema de injecção de com-
bustível encontra-se por baixo do depósito
de combustível e pode ser acedido da se-
guinte forma:
1. Levante o depósito de combustível.
(Consulte a página 6-18.)
2. Puxe o amortecedor de borracha para
cima, conforme ilustrado.1. ECU (Unidade de Controlo Electrónico)
1. Fusível principal
U4C8P1P0.book Page 33 Wednesday, June 13, 2007 9:27 AM

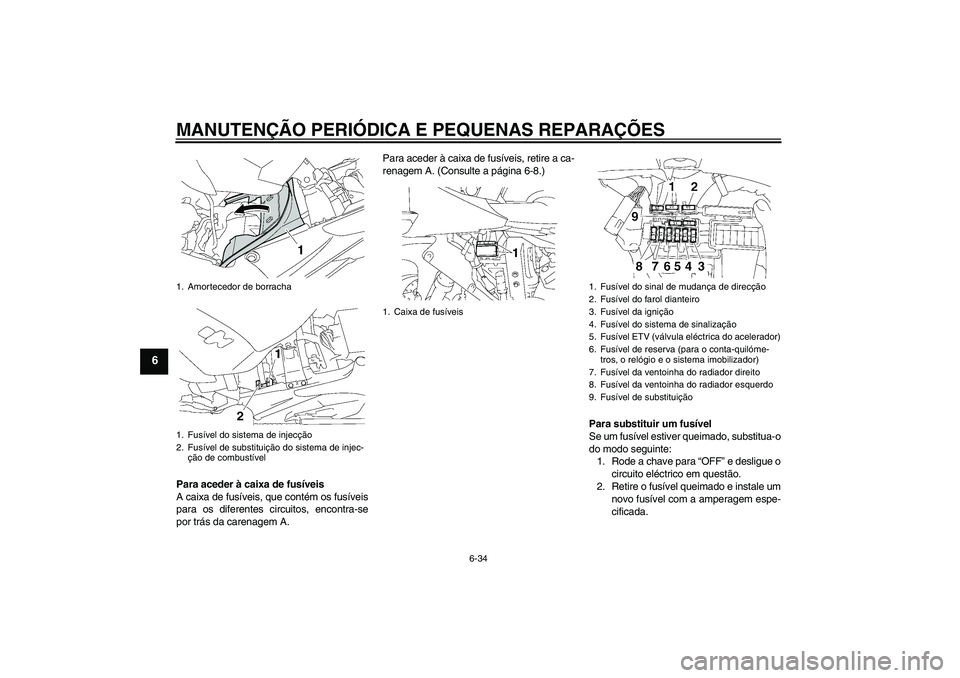

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-34
6
Para aceder à caixa de fusíveis
A caixa de fusíveis, que contém os fusíveis
para os diferentes circuitos, encontra-se
por trás da carenagem A.Para aceder à caixa de fusíveis, retire a ca-
renagem A. (Consulte a página 6-8.)
Para substituir um fusível
Se um fusível estiver queimado, substitua-o
do modo seguinte:
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.1. Amortecedor de borracha
1. Fusível do sistema de injecção
2. Fusível de substituição do sistema de injec-
ção de combustível
1. Caixa de fusíveis
1. Fusível do sinal de mudança de direcção
2. Fusível do farol dianteiro
3. Fusível da ignição
4. Fusível do sistema de sinalização
5. Fusível ETV (válvula eléctrica do acelerador)
6. Fusível de reserva (para o conta-quilóme-
tros, o relógio e o sistema imobilizador)
7. Fusível da ventoinha do radiador direito
8. Fusível da ventoinha do radiador esquerdo
9. Fusível de substituição
U4C8P1P0.book Page 34 Wednesday, June 13, 2007 9:27 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-35
6
PRECAUÇÃO:
PCA10640
Não utilize um fusível com uma ampera-
gem superior à recomendada, para evi-
tar provocar grandes danos no sistemaeléctrico e possivelmente um incêndio.
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU42930
Substituição da lâmpada do farol
dianteiro Este modelo está equipado com lâmpadas
do farol dianteiro de quartzo. Se uma lâm-
pada do farol dianteiro se fundir, substitua-
a do modo que se segue.
Substituição de uma lâmpada de máxi-
mos
1. Retire o painel C (se pretender substi-
tuir a lâmpada do farol dianteiro es-
querdo) ou o painel D (se pretender
substituir a lâmpada do farol dianteiro
direito). (Consulte a página 6-8.)
2. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada. Fusíveis especificados:
Fusível principal:
50.0 A
Fusível do farol dianteiro:
25.0 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição:
15.0 A
Fusível da ventoinha do radiador:
15.0 A × 2
Fusível do sinal de mudança de di-
recção:
7.5 A
Fusível do sistema de injecção:
15.0 A
Fusível de reser va:
7.5 A
Fusível da válvula eléctrica do acele-
rador:
7.5 A1. Lâmpada dos máximos
2. Lâmpada dos médios
U4C8P1P0.book Page 35 Wednesday, June 13, 2007 9:27 AM

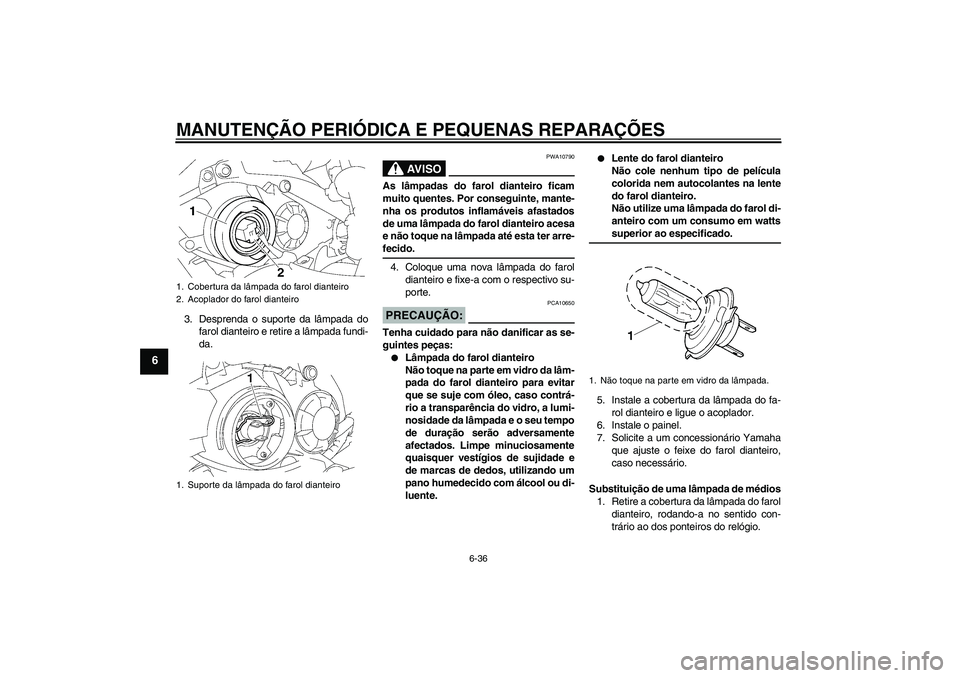

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-36
6
3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
AV I S O
PWA10790
As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-fecido.
4. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.PRECAUÇÃO:
PCA10650
Tenha cuidado para não danificar as se-
guintes peças:

Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar
que se suje com óleo, caso contrá-
rio a transparência do vidro, a lumi-
nosidade da lâmpada e o seu tempo
de duração serão adversamente
afectados. Limpe minuciosamente
quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um
pano humedecido com álcool ou di-
luente.


Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol di-
anteiro com um consumo em wattssuperior ao especificado.
5. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.
6. Instale o painel.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
Substituição de uma lâmpada de médios
1. Retire a cobertura da lâmpada do farol
dianteiro, rodando-a no sentido con-
trário ao dos ponteiros do relógio.
1. Cobertura da lâmpada do farol dianteiro
2. Acoplador do farol dianteiro
1. Suporte da lâmpada do farol dianteiro
1. Não toque na parte em vidro da lâmpada.
U4C8P1P0.book Page 36 Wednesday, June 13, 2007 9:27 AM

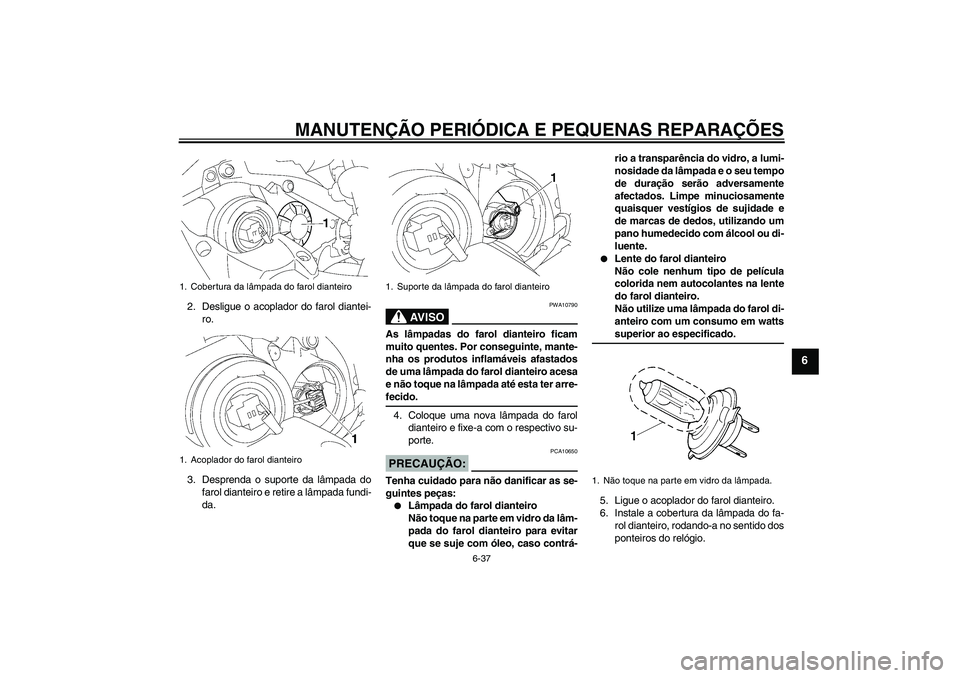

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-37
6
2. Desligue o acoplador do farol diantei-
ro.
3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
AV I S O
PWA10790
As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-fecido.
4. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.PRECAUÇÃO:
PCA10650
Tenha cuidado para não danificar as se-
guintes peças:

Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar
que se suje com óleo, caso contrá-rio a transparência do vidro, a lumi-
nosidade da lâmpada e o seu tempo
de duração serão adversamente
afectados. Limpe minuciosamente
quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um
pano humedecido com álcool ou di-
luente.


Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol di-
anteiro com um consumo em wattssuperior ao especificado.
5. Ligue o acoplador do farol dianteiro.
6. Instale a cobertura da lâmpada do fa-
rol dianteiro, rodando-a no sentido dos
ponteiros do relógio.
1. Cobertura da lâmpada do farol dianteiro
1. Acoplador do farol dianteiro
1. Suporte da lâmpada do farol dianteiro
1. Não toque na parte em vidro da lâmpada.
U4C8P1P0.book Page 37 Wednesday, June 13, 2007 9:27 AM

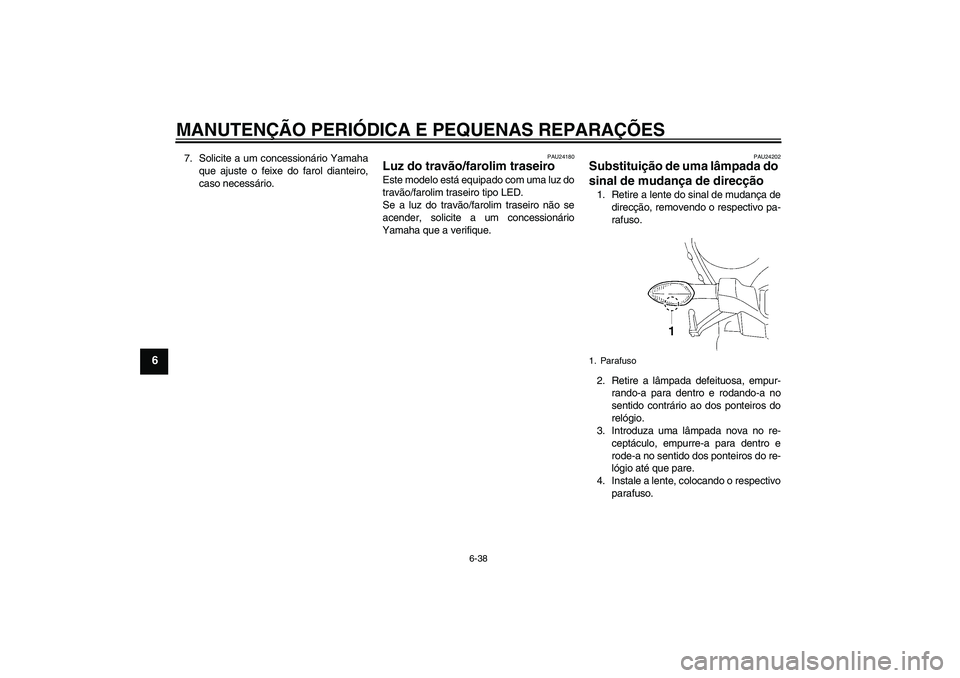

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-38
6
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
PAU24180
Luz do travão/farolim traseiro Este modelo está equipado com uma luz do
travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU24202
Substituição de uma lâmpada do
sinal de mudança de direcção 1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada defeituosa, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente, colocando o respectivo
parafuso.1. Parafuso
U4C8P1P0.book Page 38 Wednesday, June 13, 2007 9:27 AM

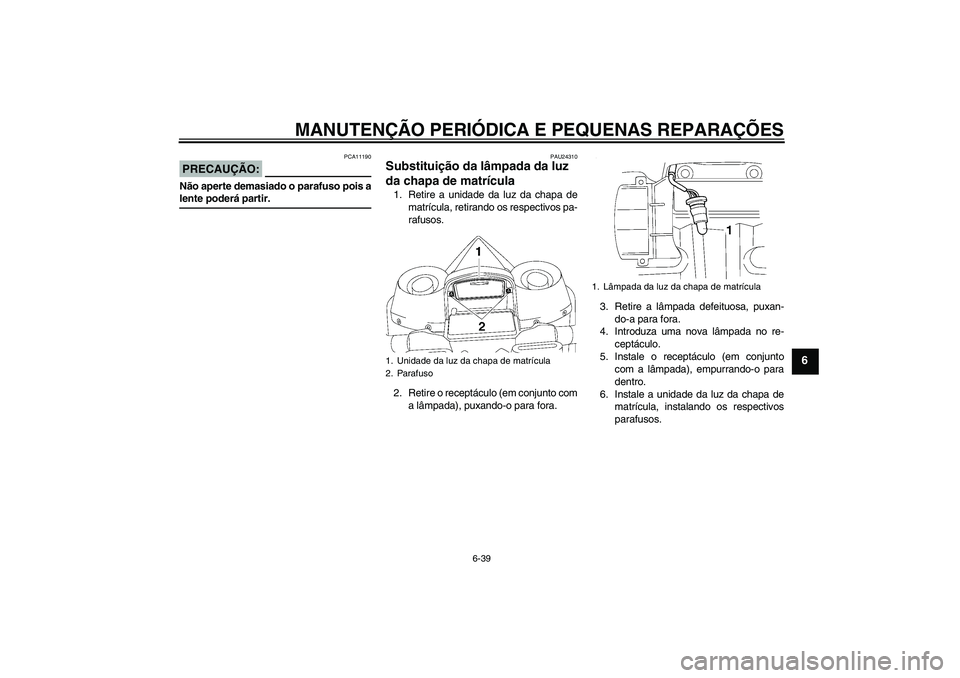

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-39
6
PRECAUÇÃO:
PCA11190
Não aperte demasiado o parafuso pois alente poderá partir.
PAU24310
Substituição da lâmpada da luz
da chapa de matrícula 1. Retire a unidade da luz da chapa de
matrícula, retirando os respectivos pa-
rafusos.
2. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.3. Retire a lâmpada defeituosa, puxan-
do-a para fora.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de
matrícula, instalando os respectivos
parafusos.1. Unidade da luz da chapa de matrícula
2. Parafuso
1. Lâmpada da luz da chapa de matrícula
U4C8P1P0.book Page 39 Wednesday, June 13, 2007 9:27 AM

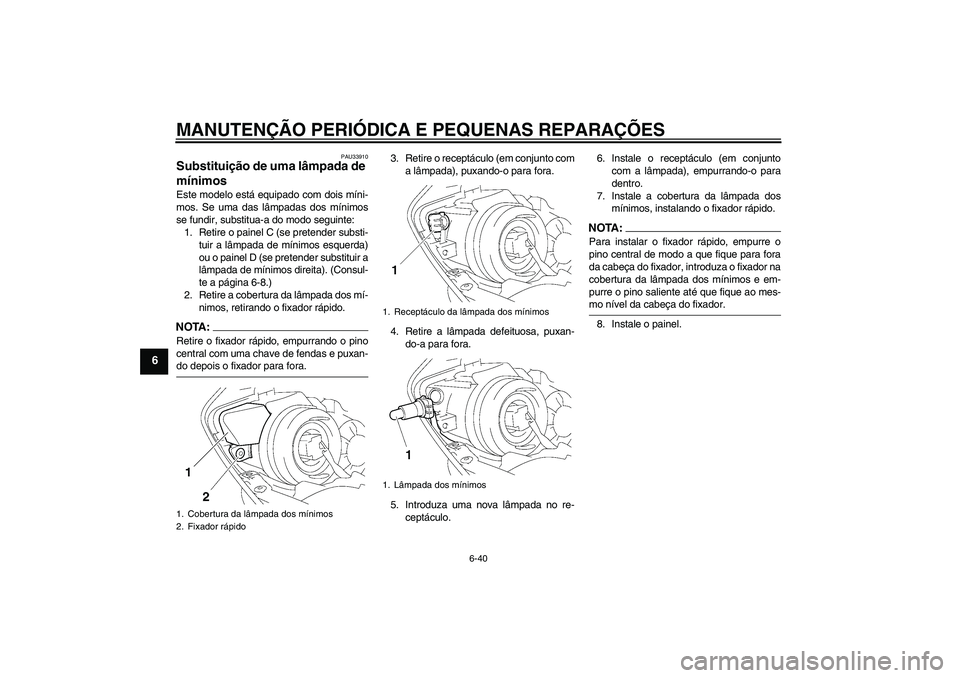

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-40
6
PAU33910
Substituição de uma lâmpada de
mínimos Este modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Retire o painel C (se pretender substi-
tuir a lâmpada de mínimos esquerda)
ou o painel D (se pretender substituir a
lâmpada de mínimos direita). (Consul-
te a página 6-8.)
2. Retire a cobertura da lâmpada dos mí-
nimos, retirando o fixador rápido.NOTA :
Retire o fixador rápido, empurrando o pino
central com uma chave de fendas e puxan-do depois o fixador para fora.3. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.
4. Retire a lâmpada defeituosa, puxan-
do-a para fora.
5. Introduza uma nova lâmpada no re-
ceptáculo.6. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
7. Instale a cobertura da lâmpada dos
mínimos, instalando o fixador rápido.
NOTA :
Para instalar o fixador rápido, empurre o
pino central de modo a que fique para fora
da cabeça do fixador, introduza o fixador na
cobertura da lâmpada dos mínimos e em-
purre o pino saliente até que fique ao mes-mo nível da cabeça do fixador.
8. Instale o painel.
1. Cobertura da lâmpada dos mínimos
2. Fixador rápido
1. Receptáculo da lâmpada dos mínimos
1. Lâmpada dos mínimos
U4C8P1P0.book Page 40 Wednesday, June 13, 2007 9:27 AM

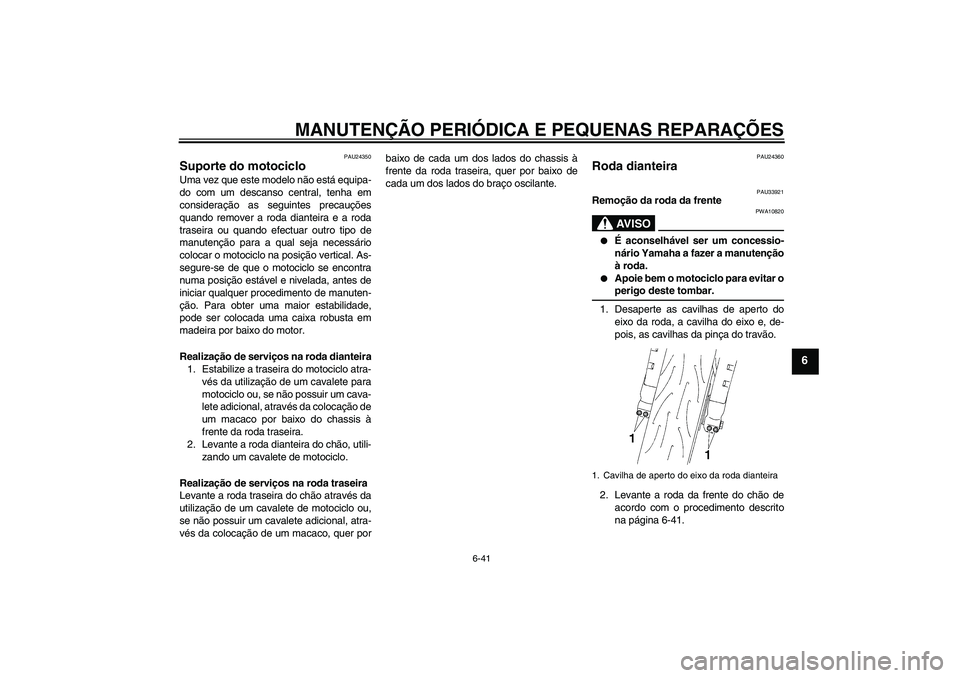

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-41
6
PAU24350
Suporte do motociclo Uma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical. As-
segure-se de que o motociclo se encontra
numa posição estável e nivelada, antes de
iniciar qualquer procedimento de manuten-
ção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na roda dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um cava-
lete adicional, através da colocação de
um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, utili-
zando um cavalete de motociclo.
Realização de serviços na roda traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer porbaixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
PAU24360
Roda dianteira
PAU33921
Remoção da roda da frente
AV I S O
PWA10820


É aconselhável ser um concessio-
nário Yamaha a fazer a manutenção
à roda.


Apoie bem o motociclo para evitar operigo deste tombar.
1. Desaperte as cavilhas de aperto do
eixo da roda, a cavilha do eixo e, de-
pois, as cavilhas da pinça do travão.
2. Levante a roda da frente do chão de
acordo com o procedimento descrito
na página 6-41.
1. Cavilha de aperto do eixo da roda dianteira
U4C8P1P0.book Page 41 Wednesday, June 13, 2007 9:27 AM

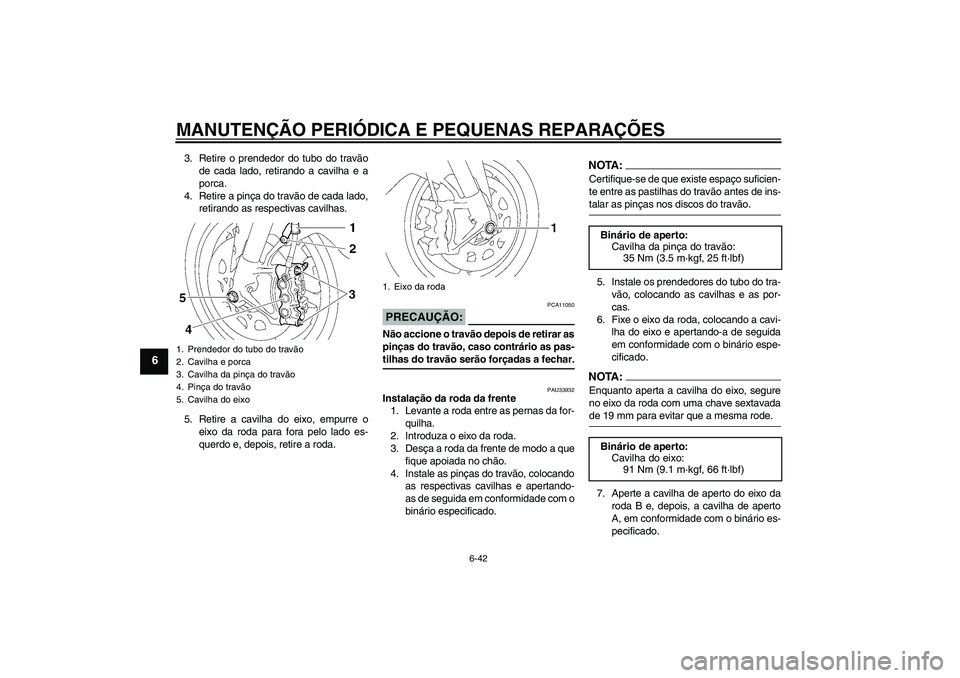

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-42
6
3. Retire o prendedor do tubo do travão
de cada lado, retirando a cavilha e a
porca.
4. Retire a pinça do travão de cada lado,
retirando as respectivas cavilhas.
5. Retire a cavilha do eixo, empurre o
eixo da roda para fora pelo lado es-
querdo e, depois, retire a roda.
PRECAUÇÃO:
PCA11050
Não accione o travão depois de retirar as
pinças do travão, caso contrário as pas-tilhas do travão serão forçadas a fechar.
PAU33932
Instalação da roda da frente
1. Levante a roda entre as pernas da for-
quilha.
2. Introduza o eixo da roda.
3. Desça a roda da frente de modo a que
fique apoiada no chão.
4. Instale as pinças do travão, colocando
as respectivas cavilhas e apertando-
as de seguida em conformidade com o
binário especificado.
NOTA:Certifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de ins-talar as pinças nos discos do travão.
5. Instale os prendedores do tubo do tra-
vão, colocando as cavilhas e as por-
cas.
6. Fixe o eixo da roda, colocando a cavi-
lha do eixo e apertando-a de seguida
em conformidade com o binário espe-
cificado.NOTA:Enquanto aperta a cavilha do eixo, segure
no eixo da roda com uma chave sextavadade 19 mm para evitar que a mesma rode.
7. Aperte a cavilha de aperto do eixo da
roda B e, depois, a cavilha de aperto
A, em conformidade com o binário es-
pecificado.
1. Prendedor do tubo do travão
2. Cavilha e porca
3. Cavilha da pinça do travão
4. Pinça do travão
5. Cavilha do eixo
1. Eixo da roda
Binário de aperto:
Cavilha da pinça do travão:
35 Nm (3.5 m·kgf, 25 ft·lbf)
Binário de aperto:
Cavilha do eixo:
91 Nm (9.1 m·kgf, 66 ft·lbf)
U4C8P1P0.book Page 42 Wednesday, June 13, 2007 9:27 AM
