YAMAHA YZF-R1 2008 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2008, Model line: YZF-R1, Model: YAMAHA YZF-R1 2008Pages: 108, tamaño PDF: 3.53 MB
Page 51 of 108
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6

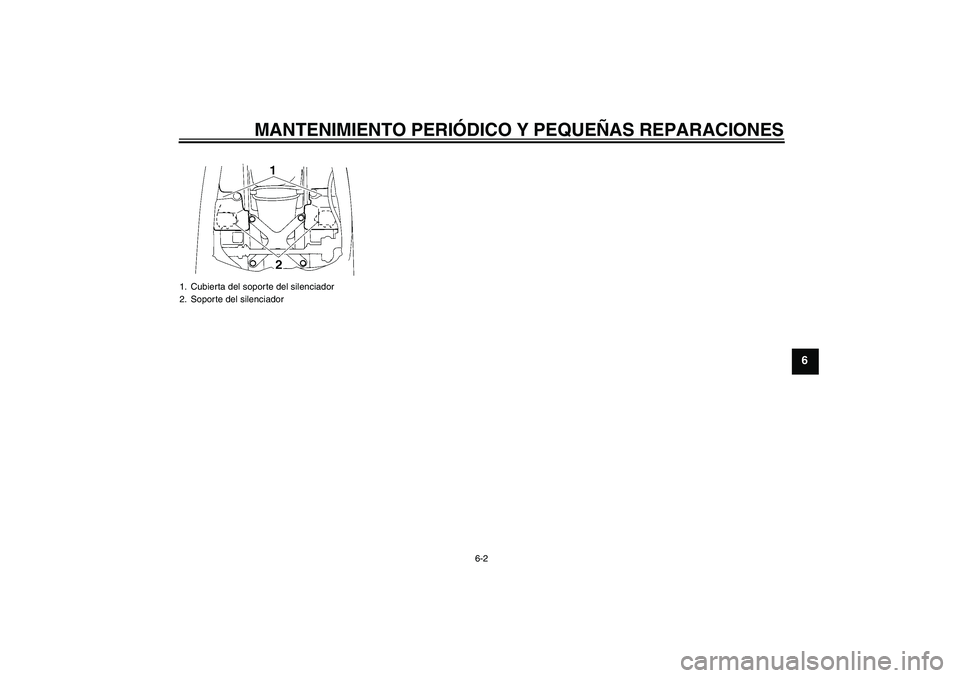

1. Cubierta del soporte del silenciador
2. Soporte del silenciador
U4C8S1S0.book Page 2 Tuesday, June 12, 2007 6:57 PM
Page 52 of 108
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6

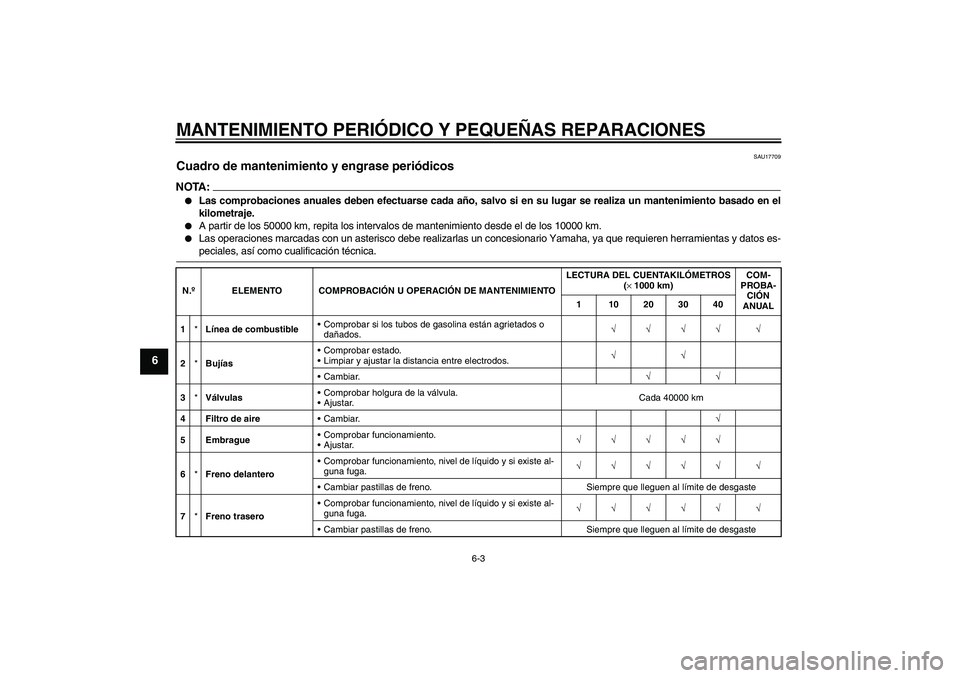

SAU17709
Cuadro de mantenimiento y engrase periódicos NOTA:
Las comprobaciones anuales deben efectuarse cada año, salvo si en su lugar se realiza un mantenimiento basado en el
kilometraje.
A partir de los 50000 km, repita los intervalos de mantenimiento desde el de los 10000 km.
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-peciales, así como cualificación técnica.
N.ºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040
1*Línea de combustibleComprobar si los tubos de gasolina están agrietados o
dañados.√√√√ √
2*BujíasComprobar estado.
Limpiar y ajustar la distancia entre electrodos.√√
Cambiar.√√
3*VálvulasComprobar holgura de la válvula.
Ajustar.Cada 40000 km
4 Filtro de aireCambiar.√
5 EmbragueComprobar funcionamiento.
Ajustar.√√√√√
6*Freno delanteroComprobar funcionamiento, nivel de líquido y si existe al-
guna fuga.√√√√√ √
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
7*Freno traseroComprobar funcionamiento, nivel de líquido y si existe al-
guna fuga.√√√√√ √
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
U4C8S1S0.book Page 3 Tuesday, June 12, 2007 6:57 PM

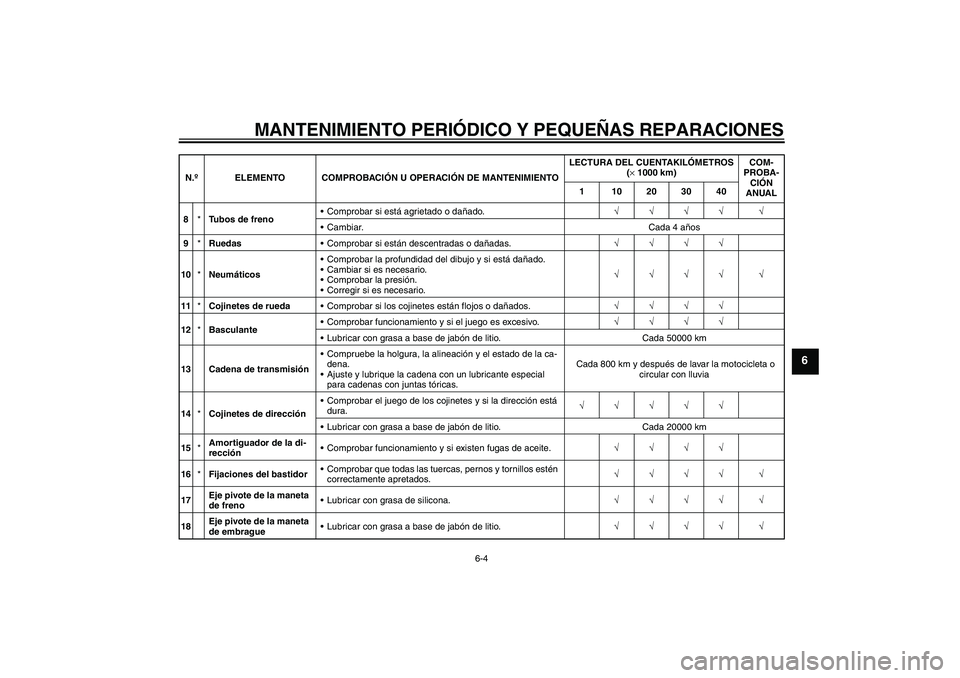

Page 53 of 108
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
8*Tubos de frenoComprobar si está agrietado o dañado.√√√√ √
Cambiar. Cada 4 años
9*RuedasComprobar si están descentradas o dañadas.√√√√
10*NeumáticosComprobar la profundidad del dibujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√ √
11*Cojinetes de ruedaComprobar si los cojinetes están flojos o dañados.√√√√
12*BasculanteComprobar funcionamiento y si el juego es excesivo.√√√√
Lubricar con grasa a base de jabón de litio. Cada 50000 km
13 Cadena de transmisiónCompruebe la holgura, la alineación y el estado de la ca-
dena.
Ajuste y lubrique la cadena con un lubricante especial
para cadenas con juntas tóricas. Cada 800 km y después de lavar la motocicleta o
circular con lluvia
14*Cojinetes de direcciónComprobar el juego de los cojinetes y si la dirección está
dura.√√√√√
Lubricar con grasa a base de jabón de litio. Cada 20000 km
15*Amortiguador de la di-
recciónComprobar funcionamiento y si existen fugas de aceite.√√√√
16*Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén
correctamente apretados.√√√√ √
17Eje pivote de la maneta
de frenoLubricar con grasa de silicona.√√√√ √
18Eje pivote de la maneta
de embragueLubricar con grasa a base de jabón de litio.√√√√ √ N.ºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040
U4C8S1S0.book Page 4 Tuesday, June 12, 2007 6:57 PM
Page 54 of 108
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6

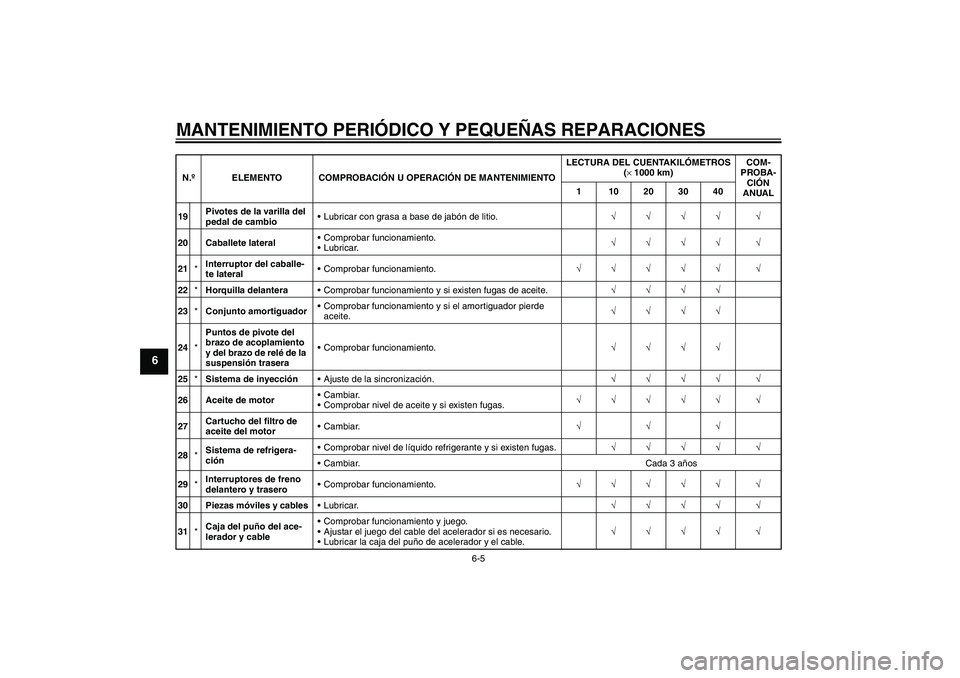

19Pivotes de la varilla del
pedal de cambioLubricar con grasa a base de jabón de litio.√√√√ √
20 Caballete lateralComprobar funcionamiento.
Lubricar.√√√√ √
21*Interruptor del caballe-
te lateralComprobar funcionamiento.√√√√√ √
22*Horquilla delanteraComprobar funcionamiento y si existen fugas de aceite.√√√√
23*Conjunto amortiguadorComprobar funcionamiento y si el amortiguador pierde
aceite.√√√√
24*Puntos de pivote del
brazo de acoplamiento
y del brazo de relé de la
suspensión traseraComprobar funcionamiento.√√√√
25*Sistema de inyecciónAjuste de la sincronización.√√√√ √
26 Aceite de motorCambiar.
Comprobar nivel de aceite y si existen fugas.√√√√√ √
27Cartucho del filtro de
aceite del motorCambiar.√√√
28*Sistema de refrigera-
ciónComprobar nivel de líquido refrigerante y si existen fugas.√√√√ √
Cambiar. Cada 3 años
29*Interruptores de freno
delantero y traseroComprobar funcionamiento.√√√√√ √
30 Piezas móviles y cablesLubricar.√√√√ √
31*Caja del puño del ace-
lerador y cableComprobar funcionamiento y juego.
Ajustar el juego del cable del acelerador si es necesario.
Lubricar la caja del puño de acelerador y el cable.√√√√ √ N.ºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040U4C8S1S0.book Page 5 Tuesday, June 12, 2007 6:57 PM
Page 55 of 108
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6

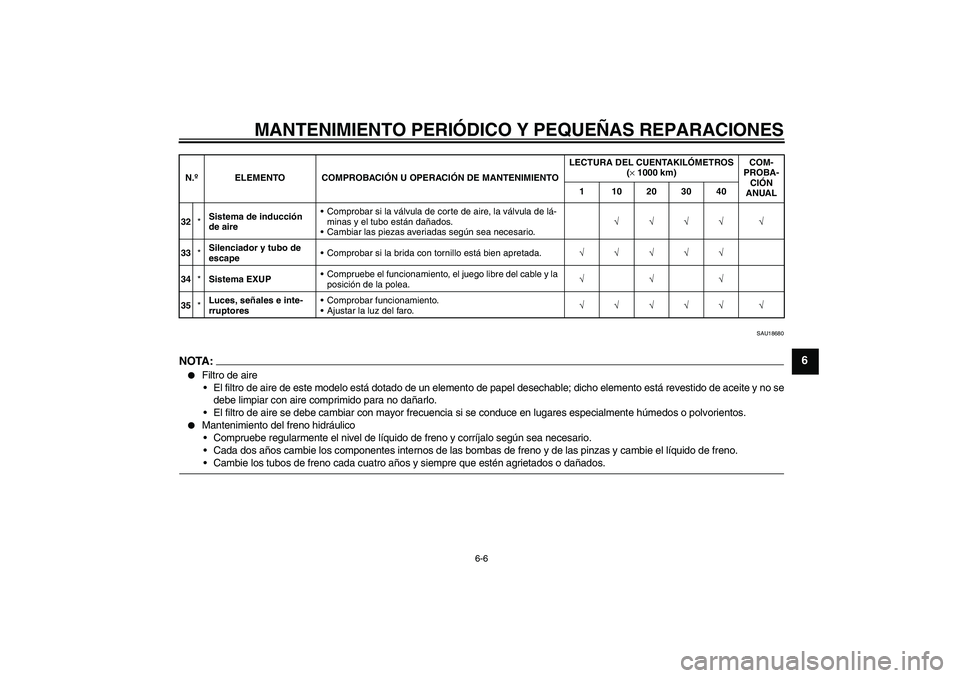

SAU18680
NOTA :
Filtro de aire
El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y no se
debe limpiar con aire comprimido para no dañarlo.
El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
32*Sistema de inducción
de aireComprobar si la válvula de corte de aire, la válvula de lá-
minas y el tubo están dañados.
Cambiar las piezas averiadas según sea necesario.√√√√ √
33*Silenciador y tubo de
escapeComprobar si la brida con tornillo está bien apretada.√√√√√
34*Sistema EXUPCompruebe el funcionamiento, el juego libre del cable y la
posición de la polea.√√√
35*Luces, señales e inte-
rruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√ √ N.ºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040
U4C8S1S0.book Page 6 Tuesday, June 12, 2007 6:57 PM
Page 56 of 108
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6

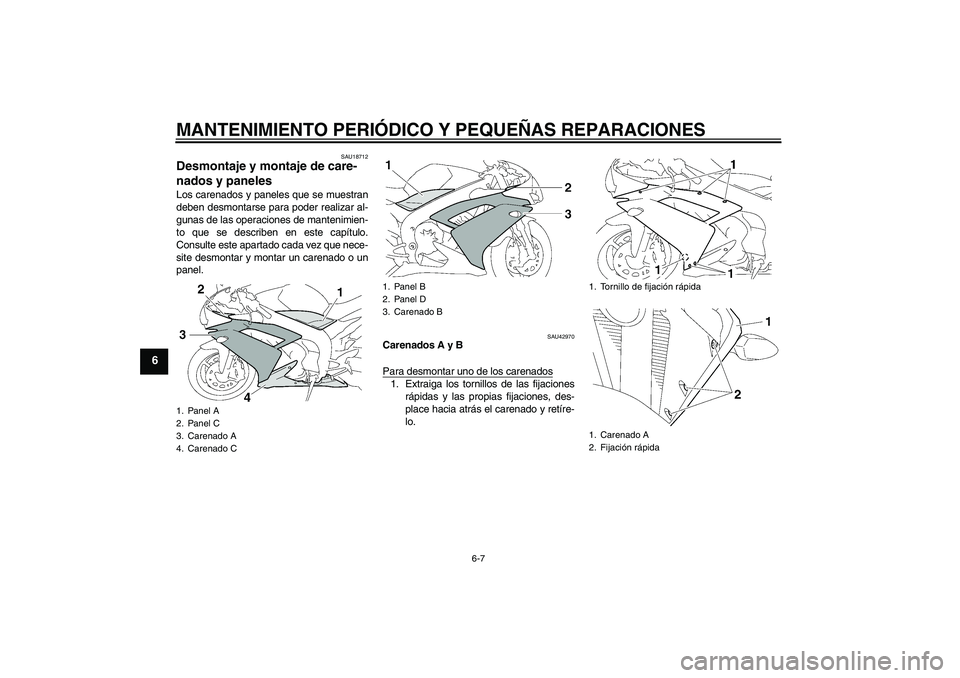

SAU18712
Desmontaje y montaje de care-
nados y paneles Los carenados y paneles que se muestran
deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimien-
to que se describen en este capítulo.
Consulte este apartado cada vez que nece-
site desmontar y montar un carenado o un
panel.
SAU42970
Carenados A y B
Para desmontar uno de los carenados1. Extraiga los tornillos de las fijaciones
rápidas y las propias fijaciones, des-
place hacia atrás el carenado y retíre-
lo.
1. Panel A
2. Panel C
3. Carenado A
4. Carenado C
1. Panel B
2. Panel D
3. Carenado B
1. Tornillo de fijación rápida
1. Carenado A
2. Fijación rápida
U4C8S1S0.book Page 7 Tuesday, June 12, 2007 6:57 PM
Page 57 of 108
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6

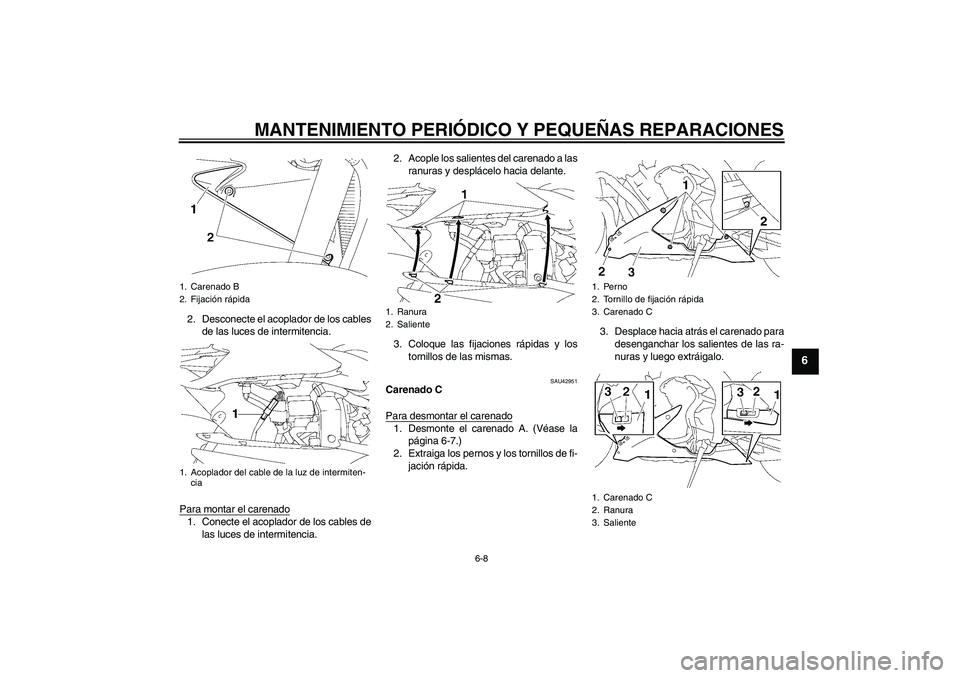

2. Desconecte el acoplador de los cables
de las luces de intermitencia.
Para montar el carenado1. Conecte el acoplador de los cables de
las luces de intermitencia.2. Acople los salientes del carenado a las
ranuras y desplácelo hacia delante.
3. Coloque las fijaciones rápidas y los
tornillos de las mismas.
SAU42951
Carenado C
Para desmontar el carenado1. Desmonte el carenado A. (Véase la
página 6-7.)
2. Extraiga los pernos y los tornillos de fi-
jación rápida.3. Desplace hacia atrás el carenado para
desenganchar los salientes de las ra-
nuras y luego extráigalo.
1. Carenado B
2. Fijación rápida
1. Acoplador del cable de la luz de intermiten-
cia
1. Ranura
2. Saliente
1. Perno
2. Tornillo de fijación rápida
3. Carenado C
1. Carenado C
2. Ranura
3. Saliente
U4C8S1S0.book Page 8 Tuesday, June 12, 2007 6:57 PM
Page 58 of 108
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6

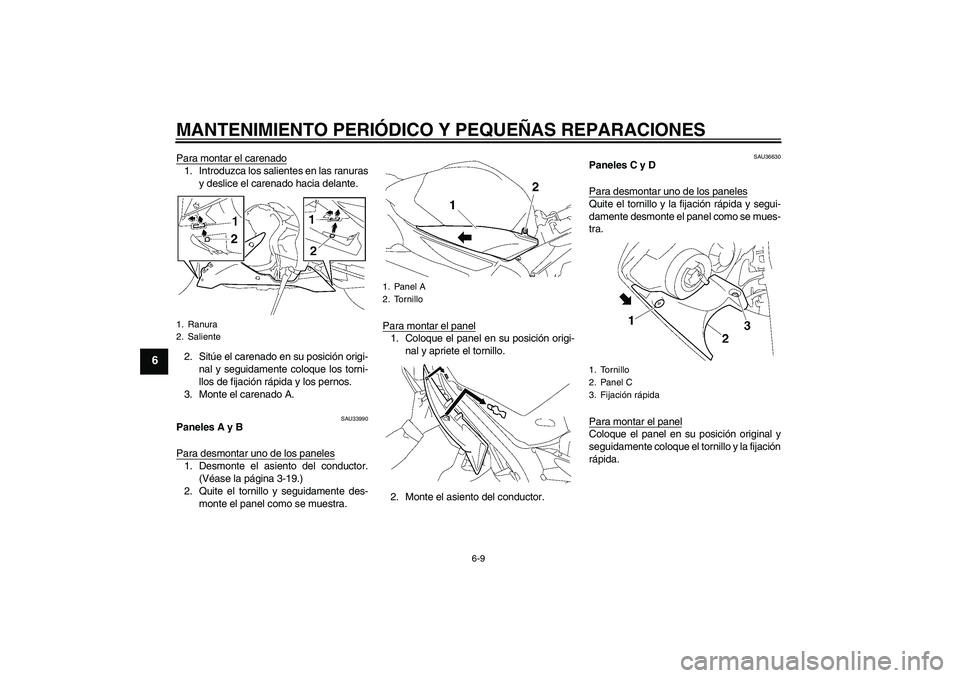

Para montar el carenado1. Introduzca los salientes en las ranuras
y deslice el carenado hacia delante.
2. Sitúe el carenado en su posición origi-
nal y seguidamente coloque los torni-
llos de fijación rápida y los pernos.
3. Monte el carenado A.
SAU33990
Paneles A y B
Para desmontar uno de los paneles1. Desmonte el asiento del conductor.
(Véase la página 3-19.)
2. Quite el tornillo y seguidamente des-
monte el panel como se muestra.Para montar el panel
1. Coloque el panel en su posición origi-
nal y apriete el tornillo.
2. Monte el asiento del conductor.
SAU36630
Paneles C y D
Para desmontar uno de los panelesQuite el tornillo y la fijación rápida y segui-
damente desmonte el panel como se mues-
tra.
Para montar el panelColoque el panel en su posición original y
seguidamente coloque el tornillo y la fijación
rápida.
1. Ranura
2. Saliente
1. Panel A
2. Tornillo
1. Tornillo
2. Panel C
3. Fijación rápida
U4C8S1S0.book Page 9 Tuesday, June 12, 2007 6:57 PM
Page 59 of 108
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
SAU19652
Comprobación de las bujías Las bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimiento periódico y en-
grase. Además, el estado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
Bujía especificada:
NGK/CR9EK
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bu-
jía:
0.6–0.7 mm (0.024–0.028 in)
Par de apriete:
Bujía:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U4C8S1S0.book Page 10 Tuesday, June 12, 2007 6:57 PM
Page 60 of 108
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6

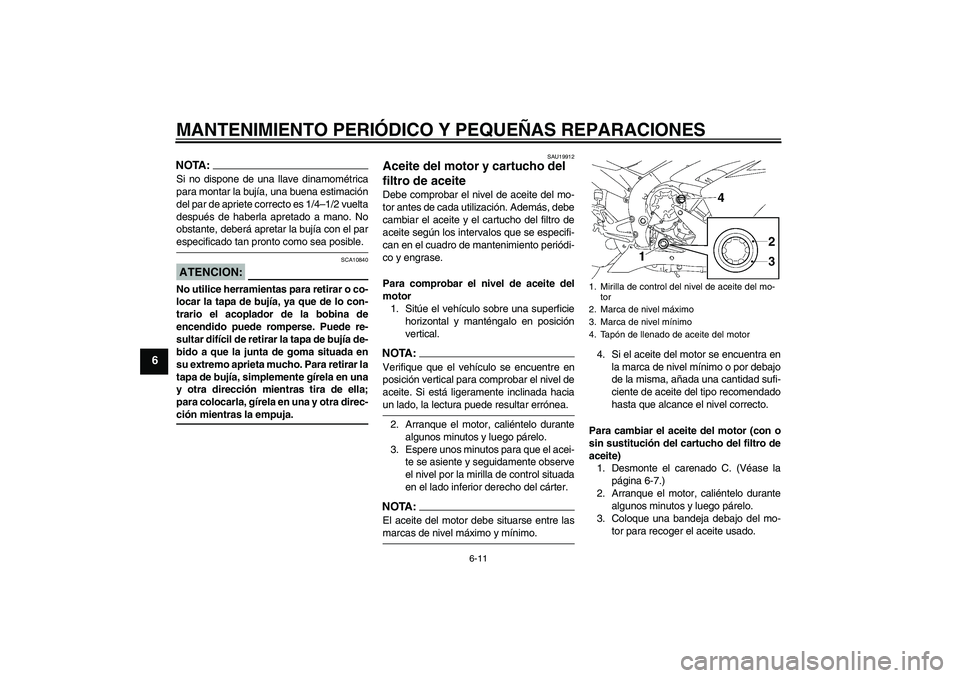

NOTA:Si no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el parespecificado tan pronto como sea posible.ATENCION:
SCA10840
No utilice herramientas para retirar o co-
locar la tapa de bujía, ya que de lo con-
trario el acoplador de la bobina de
encendido puede romperse. Puede re-
sultar difícil de retirar la tapa de bujía de-
bido a que la junta de goma situada en
su extremo aprieta mucho. Para retirar la
tapa de bujía, simplemente gírela en una
y otra dirección mientras tira de ella;
para colocarla, gírela en una y otra direc-ción mientras la empuja.
SAU19912
Aceite del motor y cartucho del
filtro de aceite Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el nivel de aceite del
motor
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.NOTA:Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Si está ligeramente inclinada haciaun lado, la lectura puede resultar errónea.
2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y seguidamente observe
el nivel por la mirilla de control situada
en el lado inferior derecho del cárter.NOTA:El aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo.4. Si el aceite del motor se encuentra en
la marca de nivel mínimo o por debajo
de la misma, añada una cantidad sufi-
ciente de aceite del tipo recomendado
hasta que alcance el nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite)
1. Desmonte el carenado C. (Véase la
página 6-7.)
2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
1. Mirilla de control del nivel de aceite del mo-
tor
2. Marca de nivel máximo
3. Marca de nivel mínimo
4. Tapón de llenado de aceite del motor
U4C8S1S0.book Page 11 Tuesday, June 12, 2007 6:57 PM
