ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
8*Durites de freinS’assurer de l’absence de craquelures ou autre endom-
magement.√√√√ √
Remplacer. Tous les 4 ans
9*RouesContrôler le voile et l’état.√√√√
10*PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√ √
11*Roulements de roueS’assurer qu’ils n’ont pas de jeu et ne sont pas endomma-
gés.√√√√
12*Bras oscillantS’assurer du bon fonctionnement et de l’absence de jeu
excessif.√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km
13 Chaîne de transmissionContrôler la tension, l’alignement et l’état de la chaîne.
Régler et lubrifier abondamment la chaîne avec un lubri-
fiant spécial pour chaîne à joints toriques. Tous les 800 km et après le nettoyage de la moto ou
la conduite sous la pluie
14*Roulements de direc-
tionS’assurer qu’ils n’ont pas de jeu et que la direction n’est
pas dure.√√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km
15*Amortisseur de direc-
tionContrôler le fonctionnement et s’assurer de l’absence de
fuites d’huile.√√√√
16*Attaches du cadreS’assurer que tous les écrous et vis sont correctement
serrés.√√√√ √
17Axe de pivot de levier
de freinLubrifier à la graisse silicone.√√√√ √
18Axe de pivot de levier
d’embrayageLubrifier à la graisse à base de savon au lithium.√√√√ √ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
U4C8F1F0.book Page 3 Saturday, June 9, 2007 12:23 PM

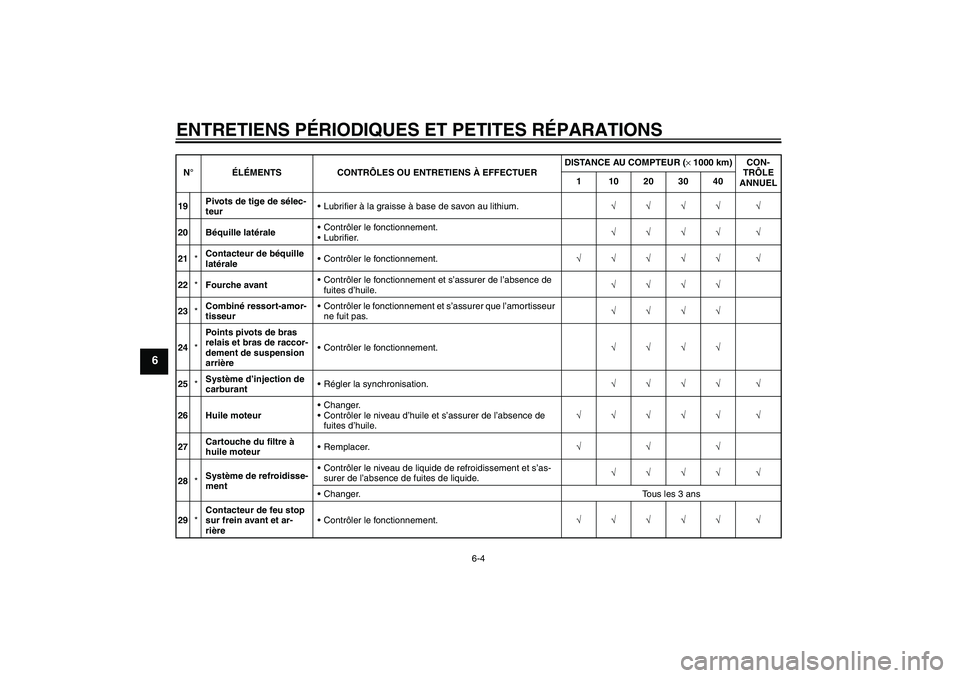

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
19Pivots de tige de sélec-
teurLubrifier à la graisse à base de savon au lithium.√√√√ √
20 Béquille latéraleContrôler le fonctionnement.
Lubrifier.√√√√ √
21*Contacteur de béquille
latéraleContrôler le fonctionnement.√√√√√ √
22*Fourche avantContrôler le fonctionnement et s’assurer de l’absence de
fuites d’huile.√√√√
23*Combiné ressort-amor-
tisseurContrôler le fonctionnement et s’assurer que l’amortisseur
ne fuit pas.√√√√
24*Points pivots de bras
relais et bras de raccor-
dement de suspension
arrière Contrôler le fonctionnement.√√√√
25*Système d’injection de
carburantRégler la synchronisation.√√√√ √
26 Huile moteurChanger.
Contrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.√√√√√ √
27Cartouche du filtre à
huile moteurRemplacer.√√√
28*Système de refroidisse-
mentContrôler le niveau de liquide de refroidissement et s’as-
surer de l’absence de fuites de liquide.√√√√ √
Changer. Tous les 3 ans
29*Contacteur de feu stop
sur frein avant et ar-
rièreContrôler le fonctionnement.√√√√√ √ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040U4C8F1F0.book Page 4 Saturday, June 9, 2007 12:23 PM

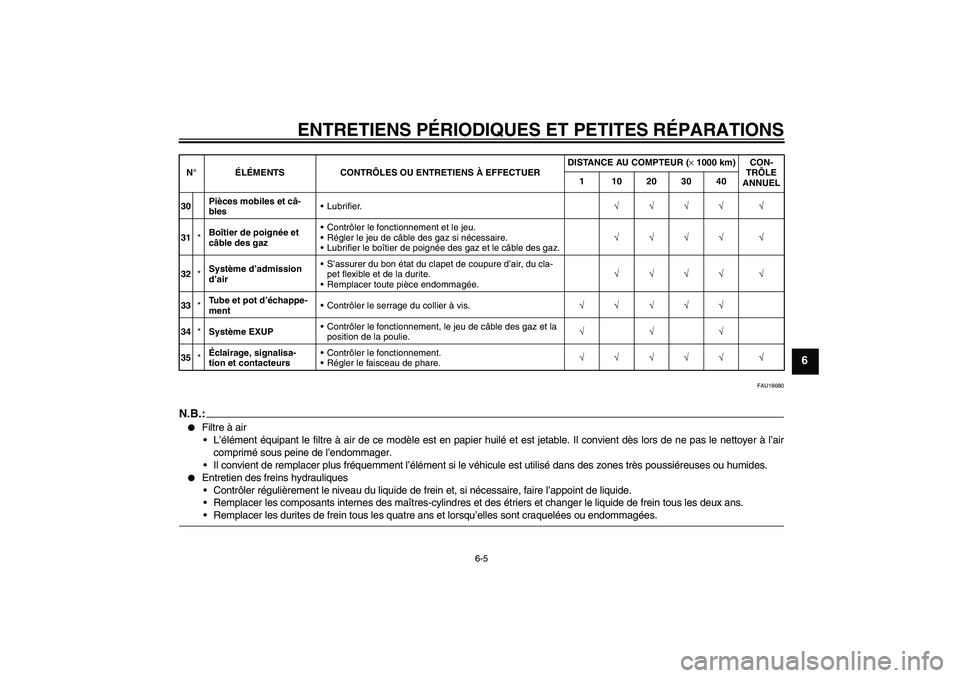

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU18680
N.B.:

Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.


Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
30Pièces mobiles et câ-
blesLubrifier.√√√√ √
31*Boîtier de poignée et
câble des gazContrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des gaz.√√√√ √
32*Système d’admission
d’airS’assurer du bon état du clapet de coupure d’air, du cla-
pet flexible et de la durite.
Remplacer toute pièce endommagée.√√√√ √
33*Tube et pot d’échappe-
mentContrôler le serrage du collier à vis.√√√√√
34*Système EXUPContrôler le fonctionnement, le jeu de câble des gaz et la
position de la poulie.√√√
35*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√ √ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
U4C8F1F0.book Page 5 Saturday, June 9, 2007 12:23 PM

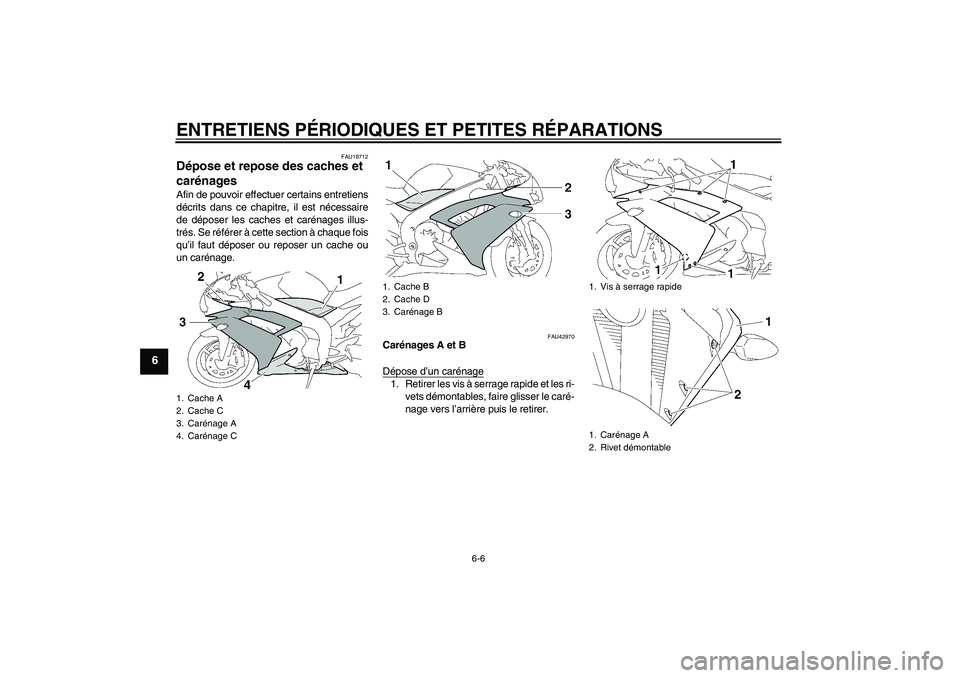

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
FAU18712
Dépose et repose des caches et
carénages Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches et carénages illus-
trés. Se référer à cette section à chaque fois
qu’il faut déposer ou reposer un cache ou
un carénage.
FAU42970
Carénages A et B
Dépose d’un carénage1. Retirer les vis à serrage rapide et les ri-
vets démontables, faire glisser le caré-
nage vers l’arrière puis le retirer.
1. Cache A
2. Cache C
3. Carénage A
4. Carénage C
1. Cache B
2. Cache D
3. Carénage B
1. Vis à serrage rapide
1. Carénage A
2. Rivet démontable
U4C8F1F0.book Page 6 Saturday, June 9, 2007 12:23 PM

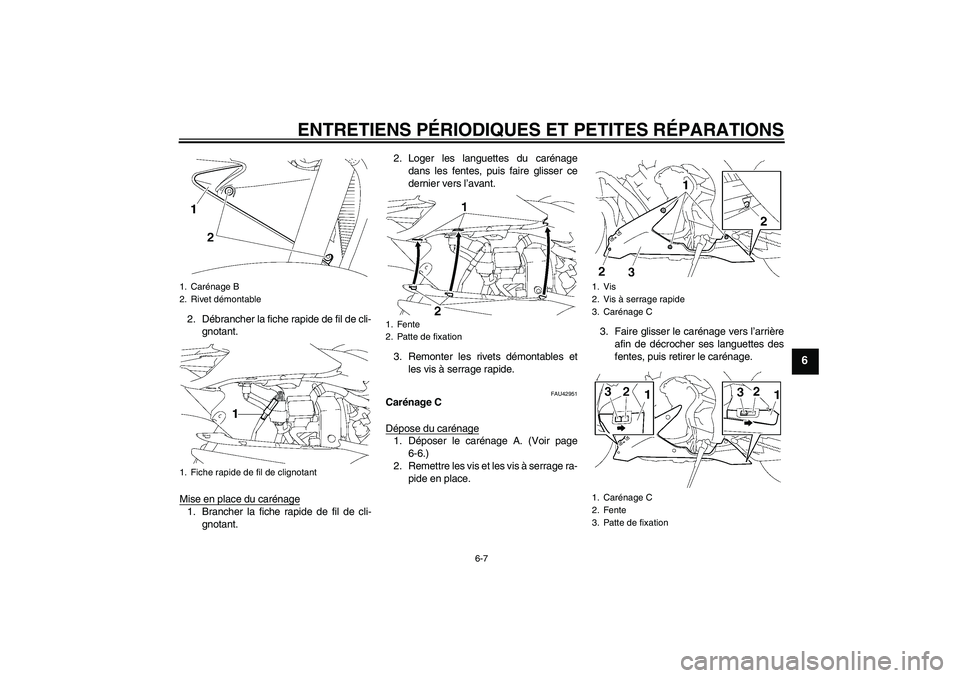

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
2. Débrancher la fiche rapide de fil de cli-
gnotant.
Mise en place du carénage1. Brancher la fiche rapide de fil de cli-
gnotant.2. Loger les languettes du carénage
dans les fentes, puis faire glisser ce
dernier vers l’avant.
3. Remonter les rivets démontables et
les vis à serrage rapide.
FAU42951
Carénage C
Dépose du carénage1. Déposer le carénage A. (Voir page
6-6.)
2. Remettre les vis et les vis à serrage ra-
pide en place.3. Faire glisser le carénage vers l’arrière
afin de décrocher ses languettes des
fentes, puis retirer le carénage.
1. Carénage B
2. Rivet démontable
1. Fiche rapide de fil de clignotant
1. Fente
2. Patte de fixation
1. Vis
2. Vis à serrage rapide
3. Carénage C
1. Carénage C
2. Fente
3. Patte de fixation
U4C8F1F0.book Page 7 Saturday, June 9, 2007 12:23 PM

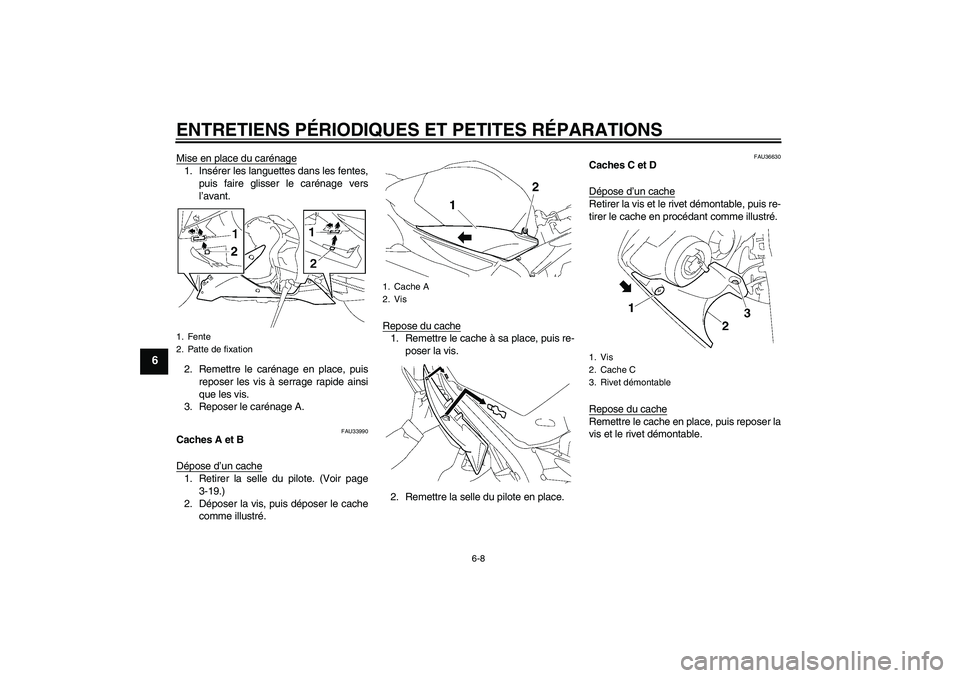

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
Mise en place du carénage1. Insérer les languettes dans les fentes,
puis faire glisser le carénage vers
l’avant.
2. Remettre le carénage en place, puis
reposer les vis à serrage rapide ainsi
que les vis.
3. Reposer le carénage A.
FAU33990
Caches A et B
Dépose d’un cache1. Retirer la selle du pilote. (Voir page
3-19.)
2. Déposer la vis, puis déposer le cache
comme illustré.Repose du cache
1. Remettre le cache à sa place, puis re-
poser la vis.
2. Remettre la selle du pilote en place.
FAU36630
Caches C et D
Dépose d’un cacheRetirer la vis et le rivet démontable, puis re-
tirer le cache en procédant comme illustré.
Repose du cacheRemettre le cache en place, puis reposer la
vis et le rivet démontable.
1. Fente
2. Patte de fixation
1. Cache A
2. Vis
1. Vis
2. Cache C
3. Rivet démontable
U4C8F1F0.book Page 8 Saturday, June 9, 2007 12:23 PM

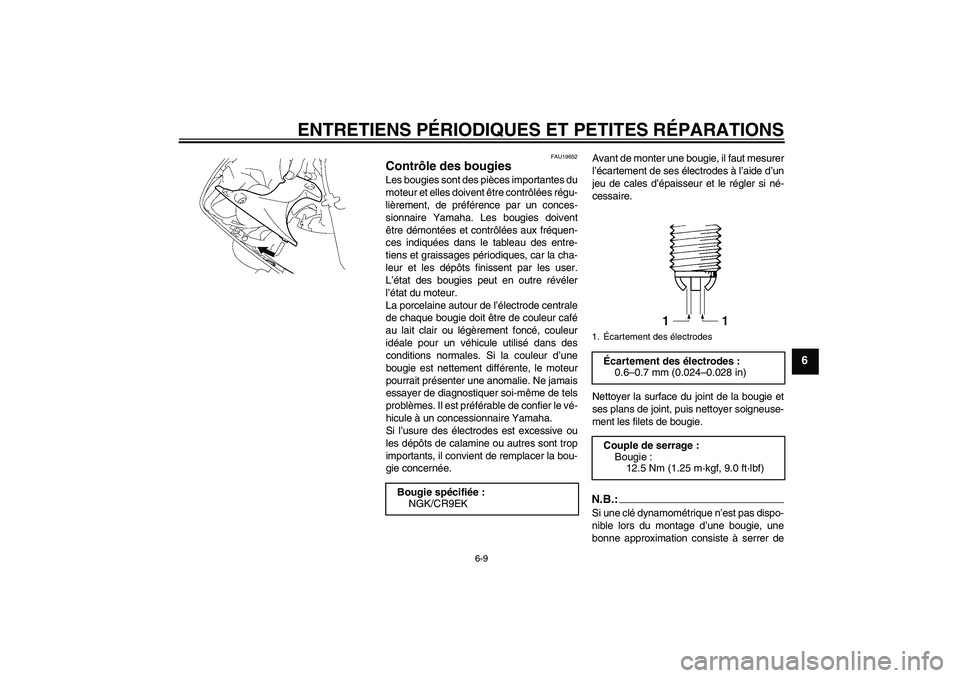

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
FAU19652
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
Bougie spécifiée:
NGK/CR9EK
1.Écartement des électrodes
Écartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U4C8F1F0.book Page 9 Saturday, June 9, 2007 12:23 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-ment possible.ATTENTION:
FCA10840
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deuxsens.
FAU19912
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.N.B.:S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner deserreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur droit du carter moteur.
N.B.:Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.
4. Si le niveau d’huile moteur est inférieur
ou égal au repère de niveau minimum,
ajouter de l’huile moteur du type re-
commandé jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Déposer le carénage C. (Voir page
6-6.)1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
4. Bouchon de remplissage de l’huile moteur
U4C8F1F0.book Page 10 Saturday, June 9, 2007 12:23 PM

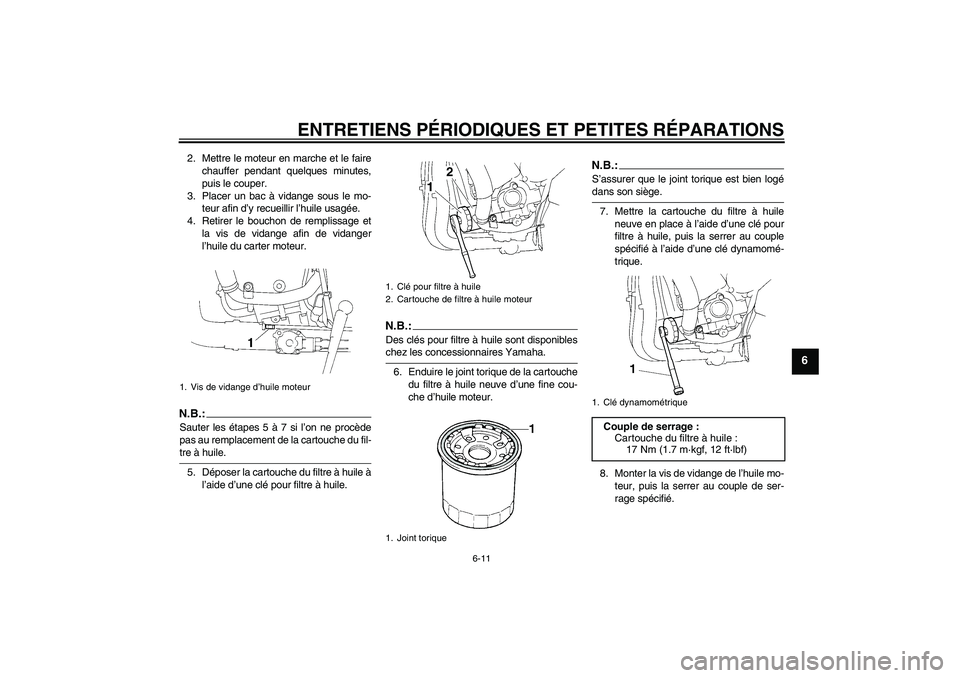

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.N.B.:Sauter les étapes 5 à 7 si l’on ne procède
pas au remplacement de la cartouche du fil-tre à huile.
5. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
N.B.:Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
6. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur.
N.B.:S’assurer que le joint torique est bien logédans son siège.
7. Mettre la cartouche du filtre à huile
neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.
8. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de ser-
rage spécifié.
1. Vis de vidange d’huile moteur
1. Clé pour filtre à huile
2. Cartouche de filtre à huile moteur
1. Joint torique
1. Clé dynamométrique
Couple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
U4C8F1F0.book Page 11 Saturday, June 9, 2007 12:23 PM

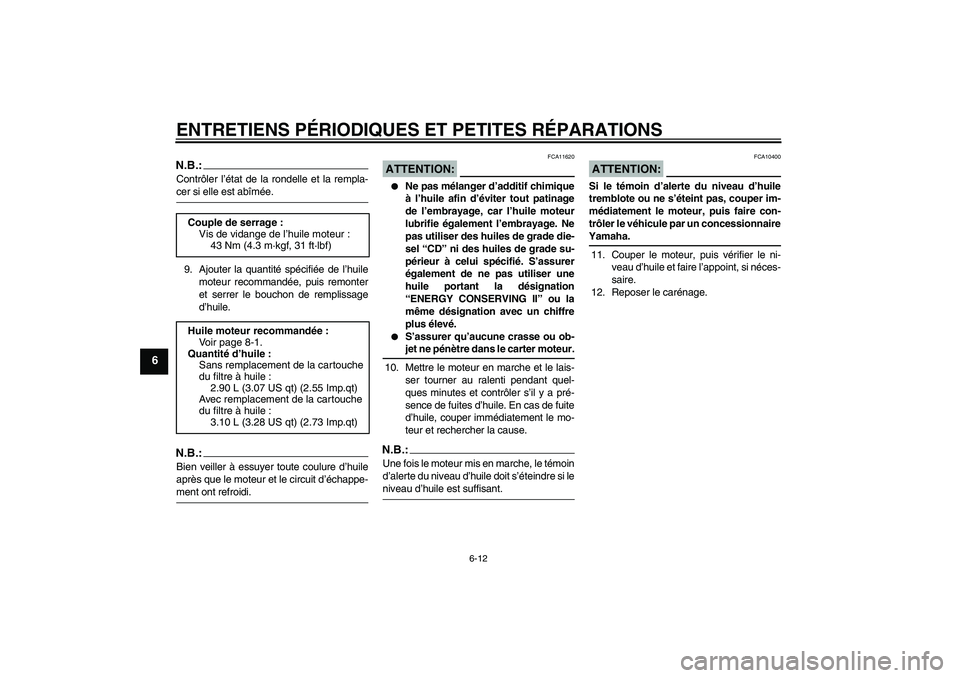

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
N.B.:Contrôler l’état de la rondelle et la rempla-cer si elle est abîmée.
9. Ajouter la quantité spécifiée de l’huile
moteur recommandée, puis remonter
et serrer le bouchon de remplissage
d’huile.N.B.:Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-ment ont refroidi.
ATTENTION:
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
10. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
N.B.:Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si leniveau d’huile est suffisant.
ATTENTION:
FCA10400
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas, couper im-
médiatement le moteur, puis faire con-
trôler le véhicule par un concessionnaireYamaha.
11. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
12. Reposer le carénage. Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
2.90 L (3.07 US qt) (2.55 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
3.10 L (3.28 US qt) (2.73 Imp.qt)
U4C8F1F0.book Page 12 Saturday, June 9, 2007 12:23 PM
