YAMAHA YZF-R1 2009 Manuale duso (in Italian)

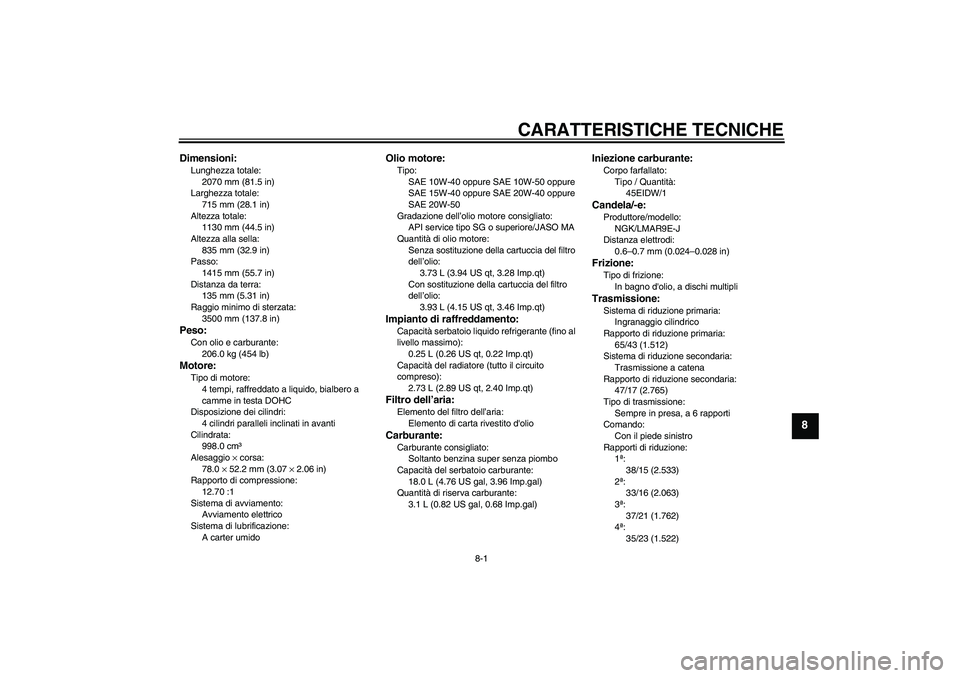

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2070 mm (81.5 in)
Larghezza totale:
715 mm (28.1 in)
Altezza totale:
1130 mm (44.5 in)
Altezza alla sella:
835 mm (32.9 in)
Passo:
1415 mm (55.7 in)
Distanza da terra:
135 mm (5.31 in)
Raggio minimo di sterzata:
3500 mm (137.8 in)Peso:Con olio e carburante:
206.0 kg (454 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
998.0 cm³
Alesaggio × corsa:
78.0 × 52.2 mm (3.07 × 2.06 in)
Rapporto di compressione:
12.70 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE 10W-40 oppure SAE 10W-50 oppure
SAE 15W-40 oppure SAE 20W-40 oppure
SAE 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
3.73 L (3.94 US qt, 3.28 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
3.93 L (4.15 US qt, 3.46 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.73 L (2.89 US qt, 2.40 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Quantità di riserva carburante:
3.1 L (0.82 US gal, 0.68 Imp.gal)
Iniezione carburante:Corpo farfallato:
Tipo / Quantità:
45EIDW/1Candela/-e:Produttore/modello:
NGK/LMAR9E-J
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
65/43 (1.512)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
47/17 (2.765)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
38/15 (2.533)
2ª:
33/16 (2.063)
3ª:
37/21 (1.762)
4ª:
35/23 (1.522)
U14BH0H0.book Page 1 Thursday, November 20, 2008 9:49 AM

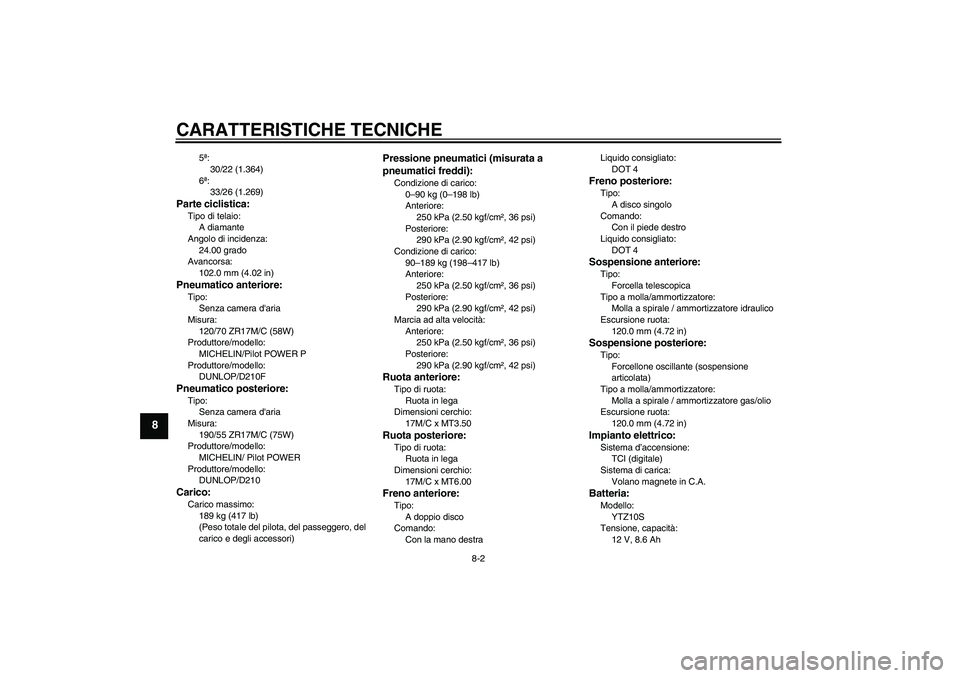

CARATTERISTICHE TECNICHE
8-2
8
5ª:
30/22 (1.364)
6ª:
33/26 (1.269)
Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
24.00 grado
Avancorsa:
102.0 mm (4.02 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
MICHELIN/Pilot POWER P
Produttore/modello:
DUNLOP/D210FPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
190/55 ZR17M/C (75W)
Produttore/modello:
MICHELIN/ Pilot POWER
Produttore/modello:
DUNLOP/D210Carico:Carico massimo:
189 kg (417 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Condizione di carico:
90–189 kg (198–417 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT6.00Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destraLiquido consigliato:
DOT 4
Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
120.0 mm (4.72 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
120.0 mm (4.72 in)Impianto elettrico:Sistema d’accensione:
TCI (digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTZ10S
Tensione, capacità:
12 V, 8.6 Ah
U14BH0H0.book Page 2 Thursday, November 20, 2008 9:49 AM

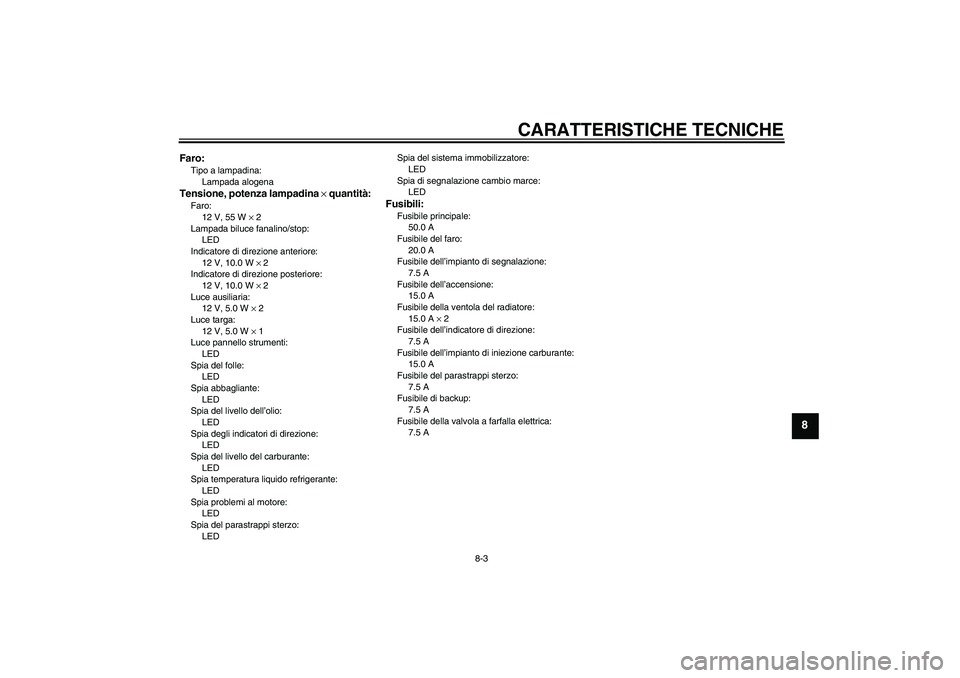

CARATTERISTICHE TECNICHE
8-3
8
Faro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 55 W × 2
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia del parastrappi sterzo:
LEDSpia del sistema immobilizzatore:
LED
Spia di segnalazione cambio marce:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione:
15.0 A
Fusibile della ventola del radiatore:
15.0 A × 2
Fusibile dell’indicatore di direzione:
7.5 A
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile del parastrappi sterzo:
7.5 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elettrica:
7.5 A
U14BH0H0.book Page 3 Thursday, November 20, 2008 9:49 AM

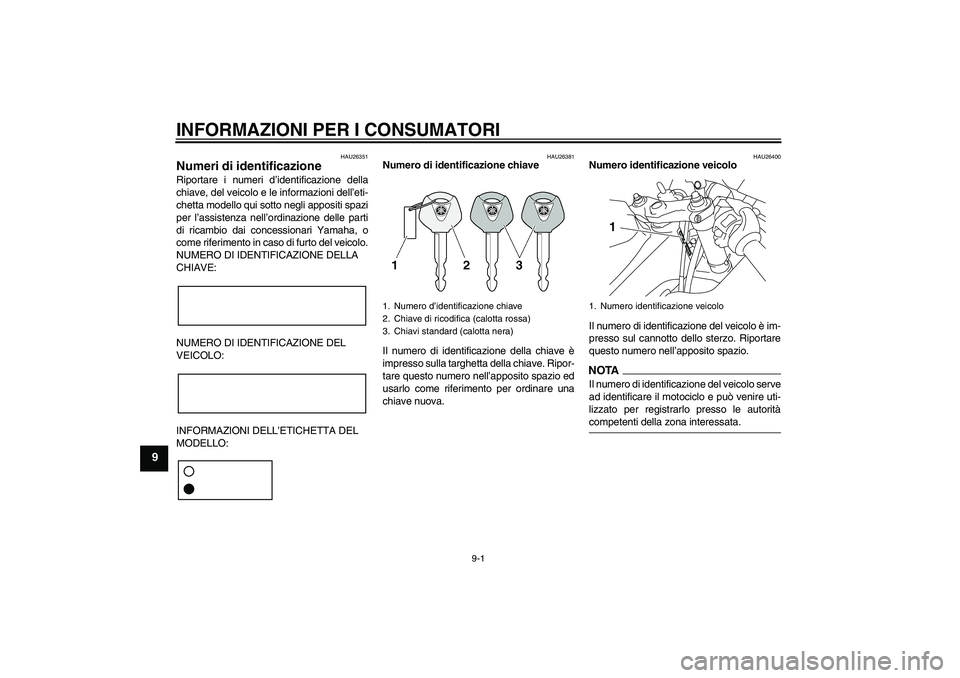

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
1
U14BH0H0.book Page 1 Thursday, November 20, 2008 9:49 AM

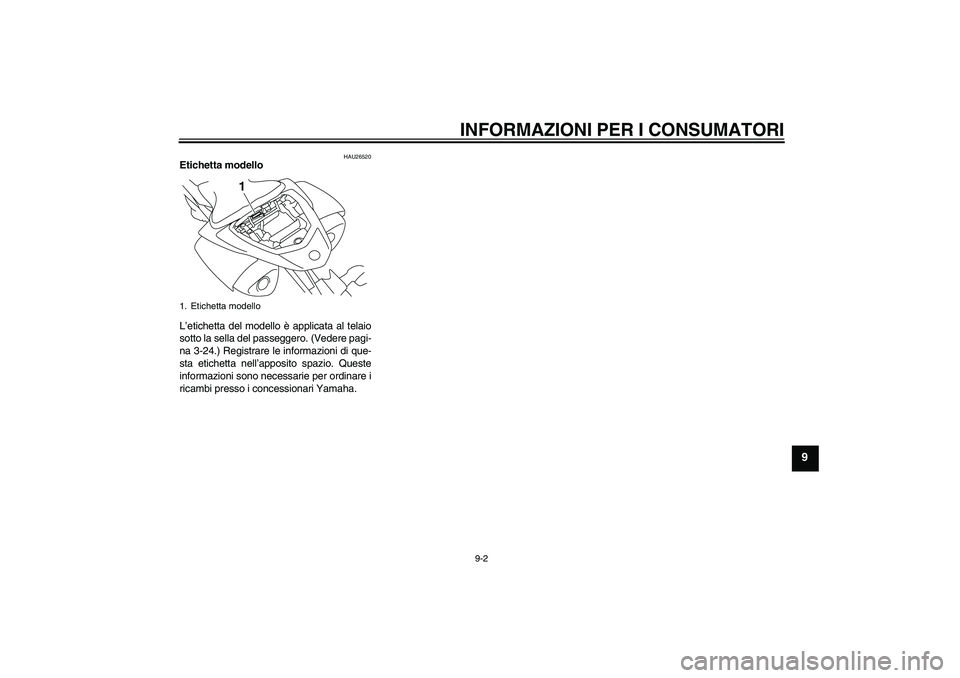

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26520
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-24.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.1. Etichetta modello
1
U14BH0H0.book Page 2 Thursday, November 20, 2008 9:49 AM

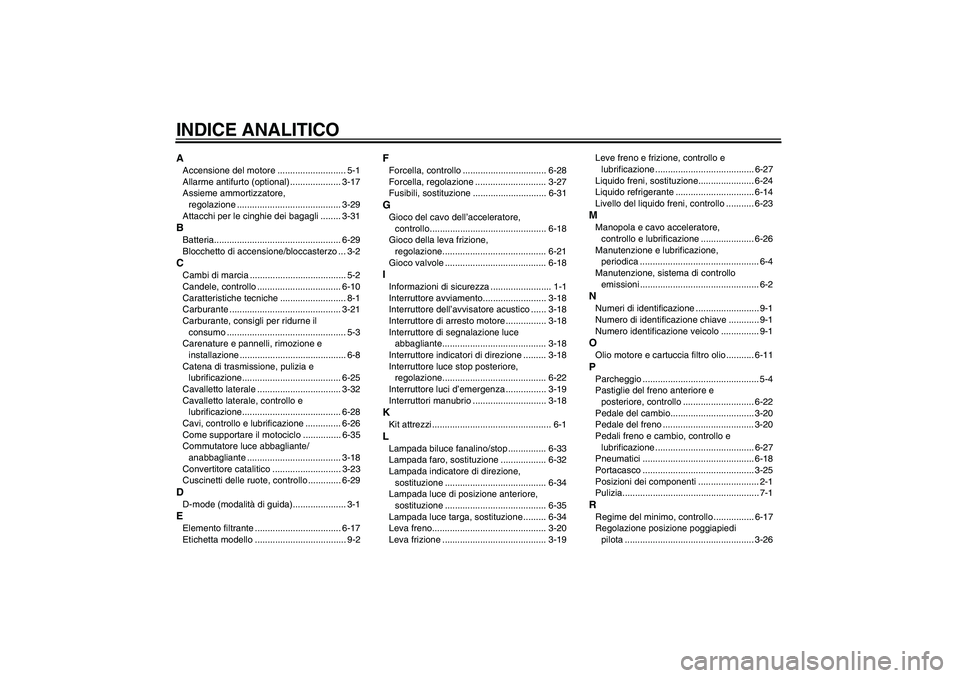

INDICE ANALITICOAAccensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-17
Assieme ammortizzatore,
regolazione ......................................... 3-29
Attacchi per le cinghie dei bagagli ........ 3-31BBatteria.................................................. 6-29
Blocchetto di accensione/bloccasterzo ... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................. 6-10
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-21
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature e pannelli, rimozione e
installazione .......................................... 6-8
Catena di trasmissione, pulizia e
lubrificazione....................................... 6-25
Cavalletto laterale ................................. 3-32
Cavalletto laterale, controllo e
lubrificazione....................................... 6-28
Cavi, controllo e lubrificazione .............. 6-26
Come supportare il motociclo ............... 6-35
Commutatore luce abbagliante/
anabbagliante ..................................... 3-18
Convertitore catalitico ........................... 3-23
Cuscinetti delle ruote, controllo ............. 6-29DD-mode (modalità di guida)..................... 3-1EElemento filtrante .................................. 6-17
Etichetta modello .................................... 9-2
FForcella, controllo ................................. 6-28
Forcella, regolazione ............................ 3-27
Fusibili, sostituzione ............................. 6-31GGioco del cavo dell’acceleratore,
controllo.............................................. 6-18
Gioco della leva frizione,
regolazione......................................... 6-21
Gioco valvole ........................................ 6-18IInformazioni di sicurezza ........................ 1-1
Interruttore avviamento......................... 3-18
Interruttore dell’avvisatore acustico ...... 3-18
Interruttore di arresto motore ................ 3-18
Interruttore di segnalazione luce
abbagliante......................................... 3-18
Interruttore indicatori di direzione ......... 3-18
Interruttore luce stop posteriore,
regolazione......................................... 6-22
Interruttore luci d’emergenza ................ 3-19
Interruttori manubrio ............................. 3-18KKit attrezzi ............................................... 6-1LLampada biluce fanalino/stop ............... 6-33
Lampada faro, sostituzione .................. 6-32
Lampada indicatore di direzione,
sostituzione ........................................ 6-34
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-35
Lampada luce targa, sostituzione ......... 6-34
Leva freno............................................. 3-20
Leva frizione ......................................... 3-19Leve freno e frizione, controllo e
lubrificazione ....................................... 6-27
Liquido freni, sostituzione...................... 6-24
Liquido refrigerante ............................... 6-14
Livello del liquido freni, controllo ........... 6-23
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-26
Manutenzione e lubrificazione,
periodica ............................................... 6-4
Manutenzione, sistema di controllo
emissioni ............................................... 6-2NNumeri di identificazione ......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio ........... 6-11PParcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-22
Pedale del cambio................................. 3-20
Pedale del freno .................................... 3-20
Pedali freno e cambio, controllo e
lubrificazione ....................................... 6-27
Pneumatici ............................................ 6-18
Portacasco ............................................ 3-25
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1RRegime del minimo, controllo ................ 6-17
Regolazione posizione poggiapiedi
pilota ................................................... 3-26
U14BH0H0.book Page 1 Thursday, November 20, 2008 9:49 AM

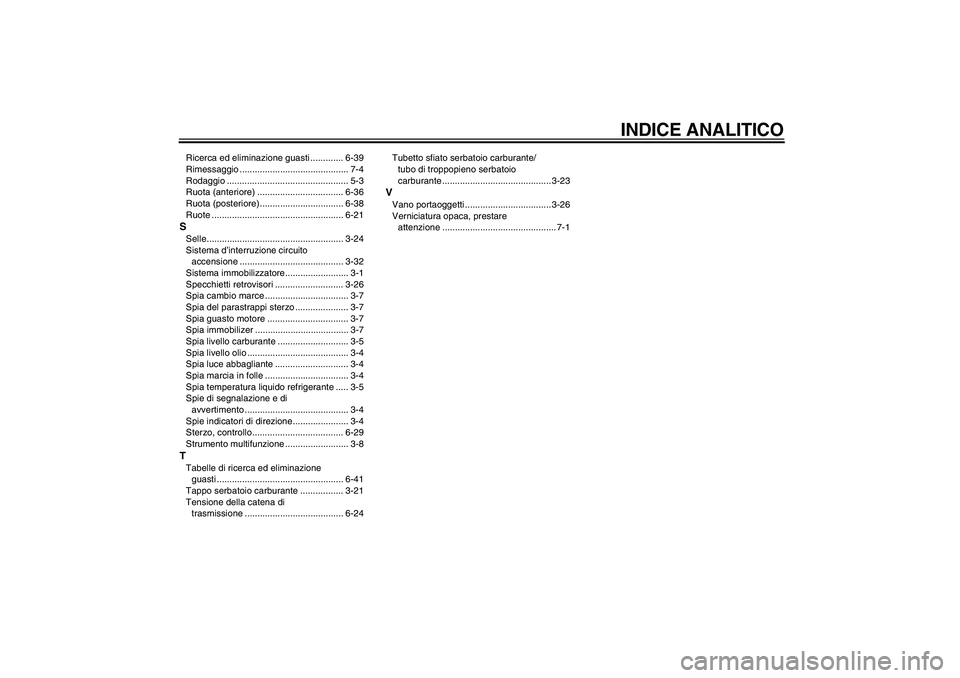

INDICE ANALITICO
Ricerca ed eliminazione guasti ............. 6-39
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-3
Ruota (anteriore) .................................. 6-36
Ruota (posteriore)................................. 6-38
Ruote .................................................... 6-21SSelle...................................................... 3-24
Sistema d’interruzione circuito
accensione ......................................... 3-32
Sistema immobilizzatore ......................... 3-1
Specchietti retrovisori ........................... 3-26
Spia cambio marce ................................. 3-7
Spia del parastrappi sterzo ..................... 3-7
Spia guasto motore ................................ 3-7
Spia immobilizer ..................................... 3-7
Spia livello carburante ............................ 3-5
Spia livello olio ........................................ 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spia temperatura liquido refrigerante ..... 3-5
Spie di segnalazione e di
avvertimento ......................................... 3-4
Spie indicatori di direzione...................... 3-4
Sterzo, controllo.................................... 6-29
Strumento multifunzione ......................... 3-8TTabelle di ricerca ed eliminazione
guasti .................................................. 6-41
Tappo serbatoio carburante ................. 3-21
Tensione della catena di
trasmissione ....................................... 6-24Tubetto sfiato serbatoio carburante/
tubo di troppopieno serbatoio
carburante ........................................... 3-23
VVano portaoggetti .................................. 3-26
Verniciatura opaca, prestare
attenzione ............................................. 7-1
U14BH0H0.book Page 2 Thursday, November 20, 2008 9:49 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2008.11-1.7×1 CR
(H)
DIC183
