YAMAHA YZF-R1 2009 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE

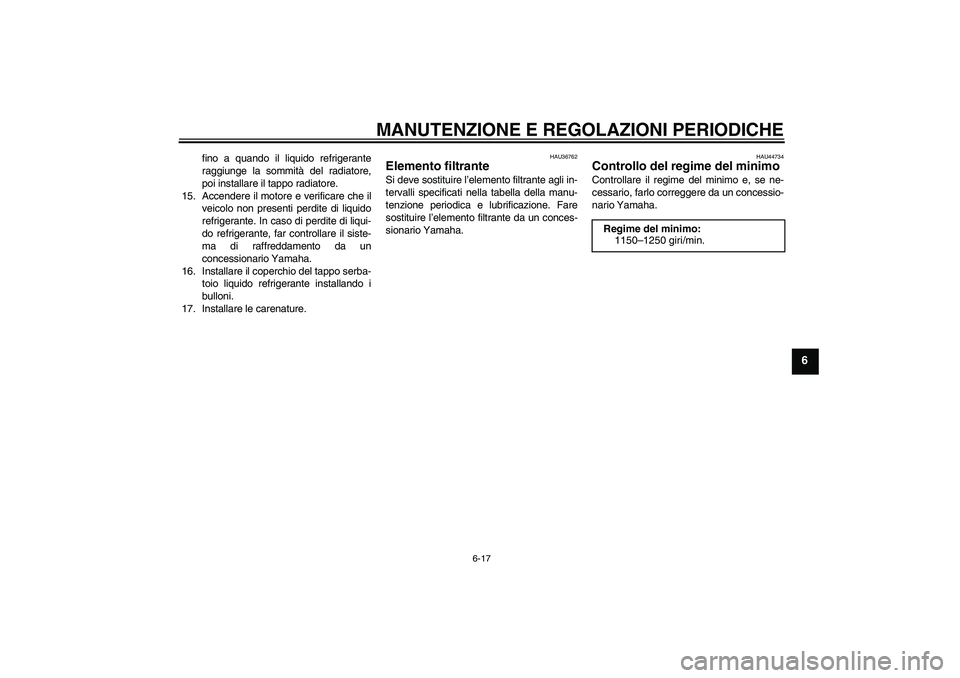

6-17
6
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore.
15. Accendere il motore e verificare che il
veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
16. Installare il coperchio del tappo serba-
toio liquido refrigerante installando i
bulloni.
17. Installare le carenature.
HAU36762
Elemento filtrante Si deve sostituire l’elemento filtrante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’elemento filtrante da un conces-
sionario Yamaha.
HAU44734
Controllo del regime del minimo Controllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
Regime del minimo:
1150–1250 giri/min.
U14BH0H0.book Page 17 Thursday, November 20, 2008 9:49 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE

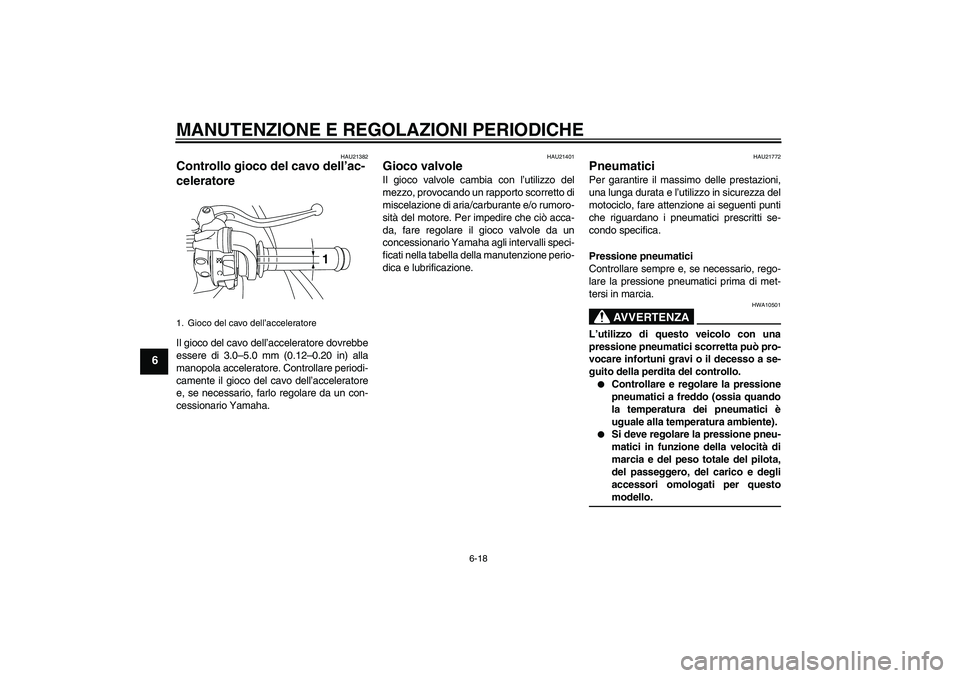

6-18
6
HAU21382
Controllo gioco del cavo dell’ac-
celeratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21772
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).


Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questomodello.
1. Gioco del cavo dell’acceleratore
1
U14BH0H0.book Page 18 Thursday, November 20, 2008 9:49 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE

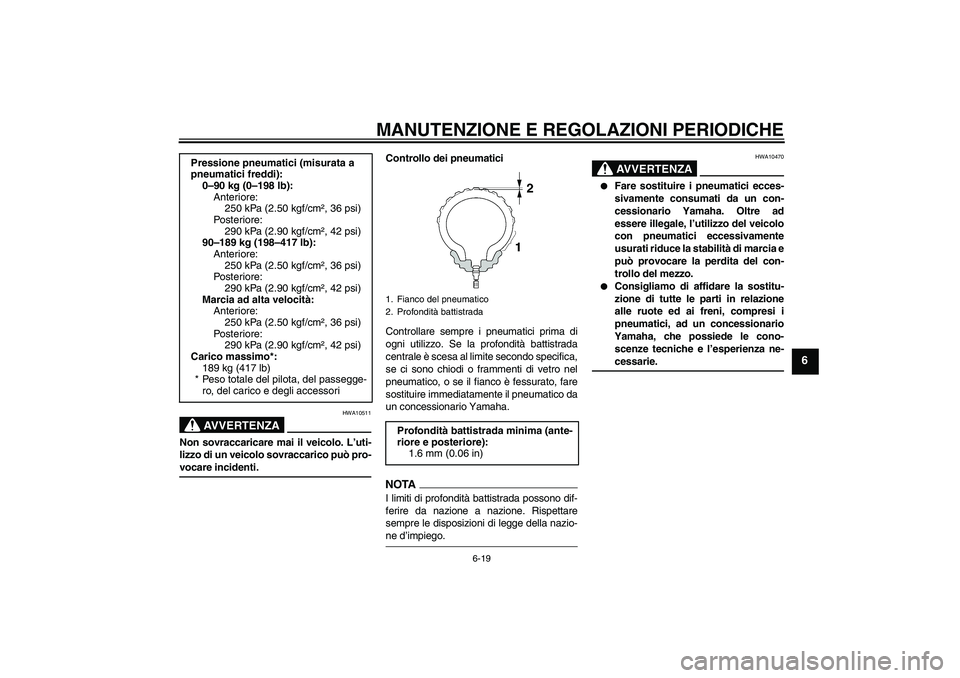

6-19
6
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-vocare incidenti.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie. Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e :
290 kPa (2.90 kgf/cm², 42 psi)
90–189 kg (198–417 lb):
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e :
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e :
290 kPa (2.90 kgf/cm², 42 psi)
Carico massimo*:
189 kg (417 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
1. Fianco del pneumatico
2. Profondità battistrada
Profondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
U14BH0H0.book Page 19 Thursday, November 20, 2008 9:49 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE

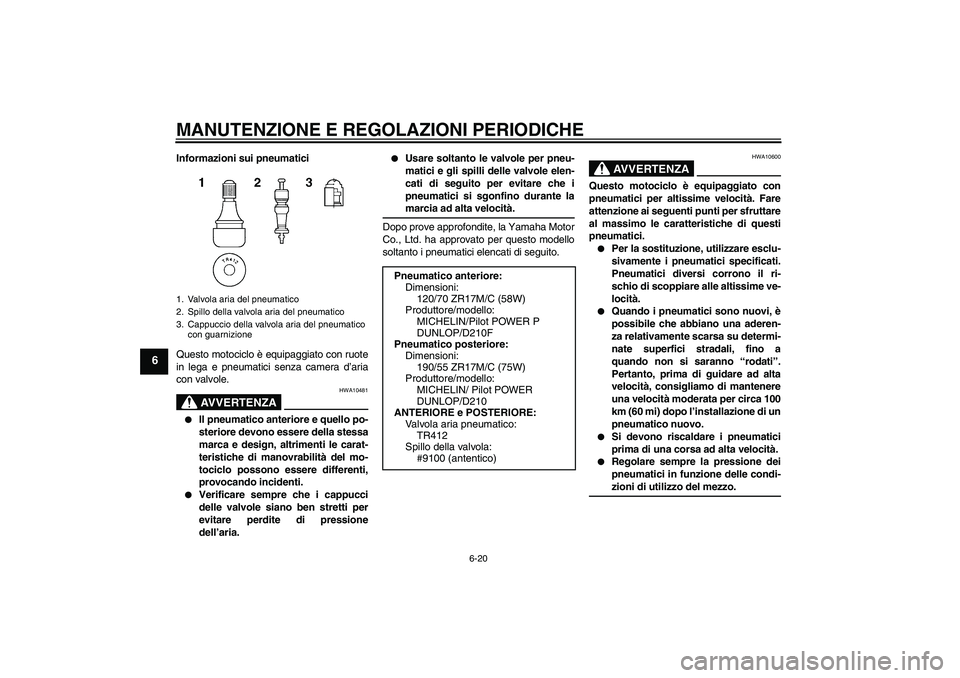

6-20
6
Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10481


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.


Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.

Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.


Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.


Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.


Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
MICHELIN/Pilot POWER P
DUNLOP/D210F
Pneumatico posteriore:
Dimensioni:
190/55 ZR17M/C (75W)
Produttore/modello:
MICHELIN/ Pilot POWER
DUNLOP/D210
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:
TR412
Spillo della valvola:
#9100 (antentico)
U14BH0H0.book Page 20 Thursday, November 20, 2008 9:49 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE

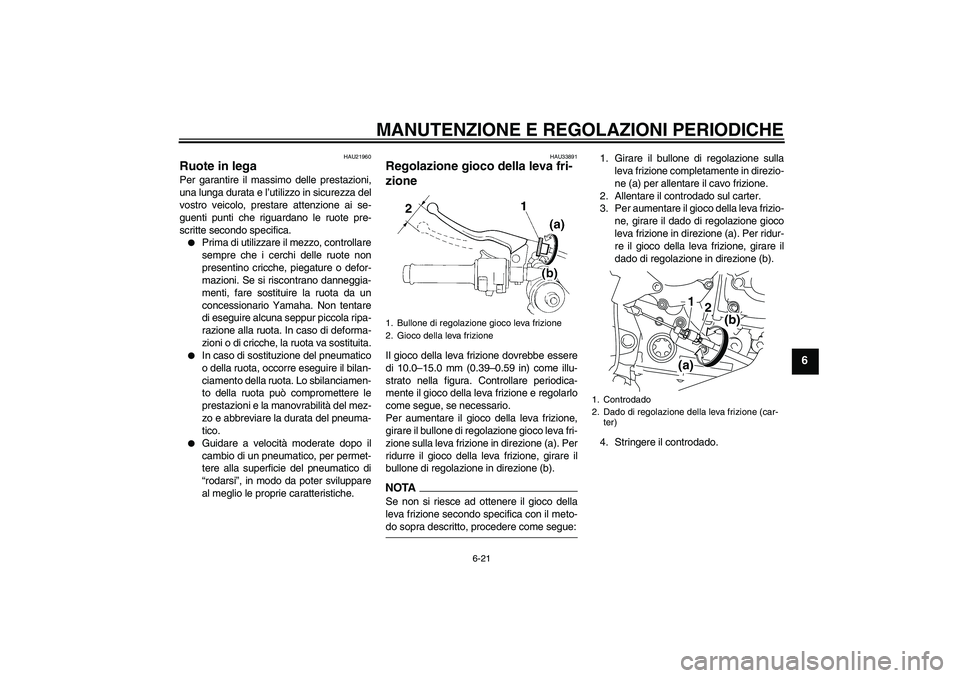

6-21
6
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU33891
Regolazione gioco della leva fri-
zione Il gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva fri-
zione sulla leva frizione in direzione (a). Per
ridurre il gioco della leva frizione, girare il
bullone di regolazione in direzione (b).NOTASe non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-do sopra descritto, procedere come segue:1. Girare il bullone di regolazione sulla
leva frizione completamente in direzio-
ne (a) per allentare il cavo frizione.
2. Allentare il controdado sul carter.
3. Per aumentare il gioco della leva frizio-
ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridur-
re il gioco della leva frizione, girare il
dado di regolazione in direzione (b).
4. Stringere il controdado.1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
1. Controdado
2. Dado di regolazione della leva frizione (car-
ter)
1
2
(a)(b)
U14BH0H0.book Page 21 Thursday, November 20, 2008 9:49 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE

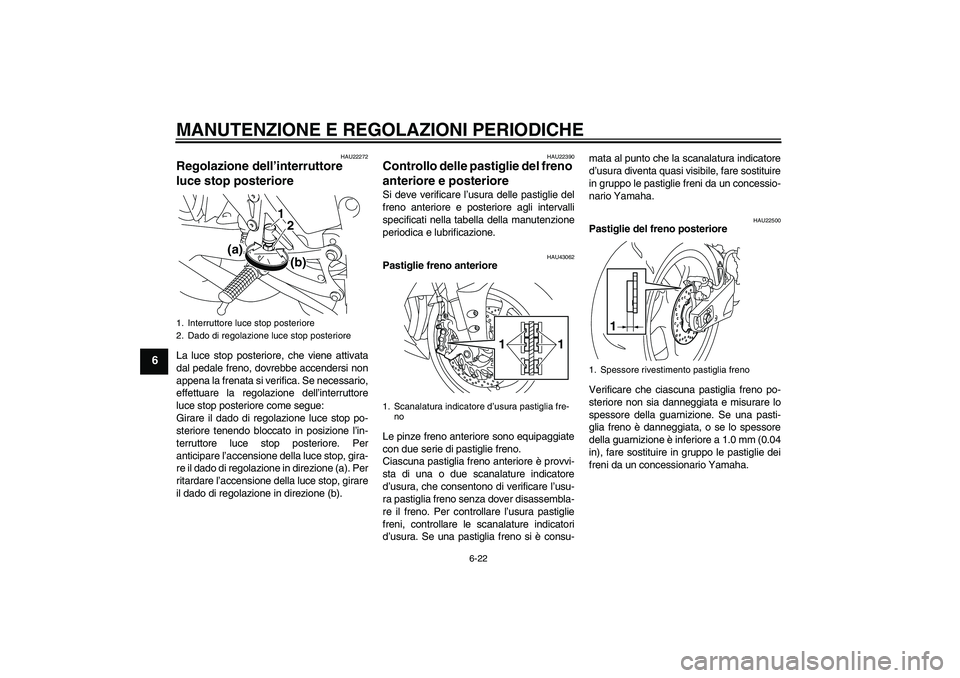

6-22
6
HAU22272
Regolazione dell’interruttore
luce stop posteriore La luce stop posteriore, che viene attivata
dal pedale freno, dovrebbe accendersi non
appena la frenata si verifica. Se necessario,
effettuare la regolazione dell’interruttore
luce stop posteriore come segue:
Girare il dado di regolazione luce stop po-
steriore tenendo bloccato in posizione l’in-
terruttore luce stop posteriore. Per
anticipare l’accensione della luce stop, gira-
re il dado di regolazione in direzione (a). Per
ritardare l’accensione della luce stop, girare
il dado di regolazione in direzione (b).
HAU22390
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU43062
Pastiglie freno anteriore
Le pinze freno anteriore sono equipaggiate
con due serie di pastiglie freno.
Ciascuna pastiglia freno anteriore è provvi-
sta di una o due scanalature indicatore
d’usura, che consentono di verificare l’usu-
ra pastiglia freno senza dover disassembla-
re il freno. Per controllare l’usura pastiglie
freni, controllare le scanalature indicatori
d’usura. Se una pastiglia freno si è consu-mata al punto che la scanalatura indicatore
d’usura diventa quasi visibile, fare sostituire
in gruppo le pastiglie freni da un concessio-
nario Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 1.0 mm (0.04
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
1
(a)
(b) 2
1. Scanalatura indicatore d’usura pastiglia fre-
no
1
1
1. Spessore rivestimento pastiglia freno
1
U14BH0H0.book Page 22 Thursday, November 20, 2008 9:49 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
HAU22580

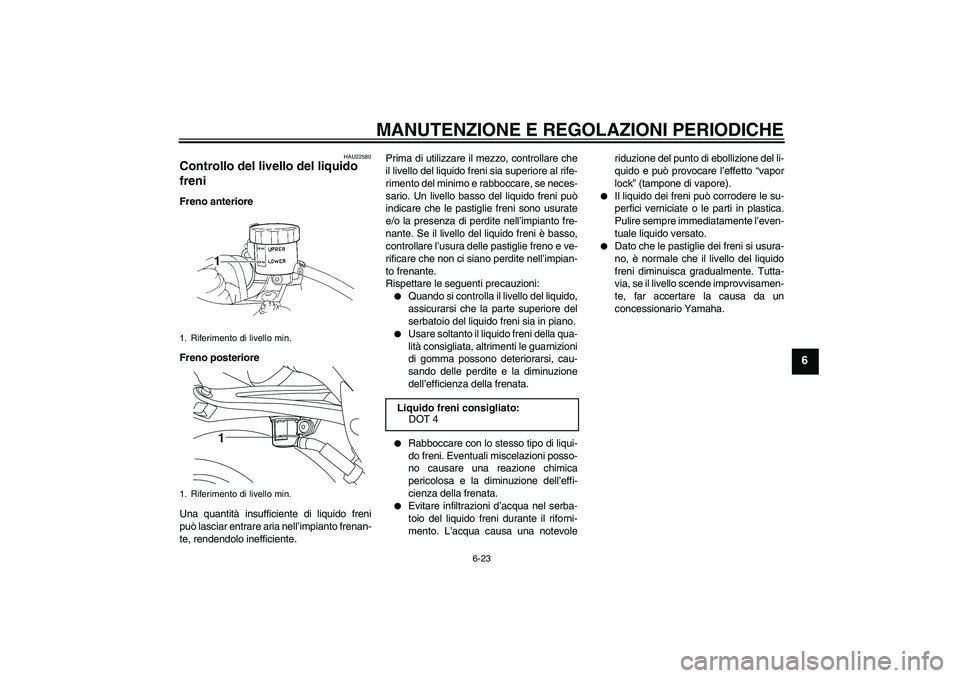

Controllo del livello del liquido
freni Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido freni
può lasciar entrare aria nell’impianto frenan-
te, rendendolo inefficiente.Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se neces-
sario. Un livello basso del liquido freni può
indicare che le pastiglie freni sono usurate
e/o la presenza di perdite nell’impianto fre-
nante. Se il livello del liquido freni è basso,
controllare l’usura delle pastiglie freno e ve-
rificare che non ci siano perdite nell’impian-
to frenante.
Rispettare le seguenti precauzioni:


Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio del liquido freni sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.


Evitare infiltrazioni d’acqua nel serba-
toio del liquido freni durante il riforni-
mento. L’acqua causa una notevoleriduzione del punto di ebollizione del li-
quido e può provocare l’effetto “vapor
lock” (tampone di vapore).


Il liquido dei freni può corrodere le su-
perfici verniciate o le parti in plastica.
Pulire sempre immediatamente l’even-
tuale liquido versato.


Dato che le pastiglie dei freni si usura-
no, è normale che il livello del liquido
freni diminuisca gradualmente. Tutta-
via, se il livello scende improvvisamen-
te, far accertare la causa da un
concessionario Yamaha.
1. Riferimento di livello min.
1. Riferimento di livello min.
11
Liquido freni consigliato:
DOT 4
U14BH0H0.book Page 23 Thursday, November 20, 2008 9:49 AM

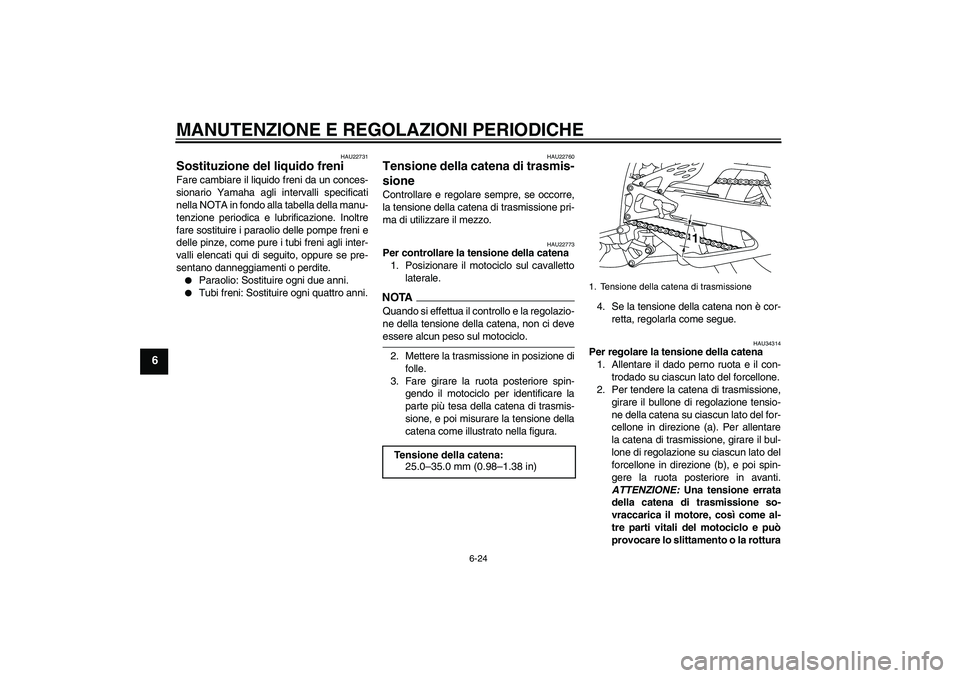

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
HAU22731
Sostituzione del liquido freni Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
fare sostituire i paraolio delle pompe freni e
delle pinze, come pure i tubi freni agli inter-
valli elencati qui di seguito, oppure se pre-
sentano danneggiamenti o perdite.

Paraolio: Sostituire ogni due anni.


Tubi freni: Sostituire ogni quattro anni.
HAU22760
Tensione della catena di trasmis-
sione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22773
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto
laterale.NOTAQuando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deveessere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione di
folle.
3. Fare girare la ruota posteriore spin-
gendo il motociclo per identificare la
parte più tesa della catena di trasmis-
sione, e poi misurare la tensione della
catena come illustrato nella figura.4. Se la tensione della catena non è cor-
retta, regolarla come segue.
HAU34314
Per regolare la tensione della catena
1. Allentare il dado perno ruota e il con-
trodado su ciascun lato del forcellone.
2. Per tendere la catena di trasmissione,
girare il bullone di regolazione tensio-
ne della catena su ciascun lato del for-
cellone in direzione (a). Per allentare
la catena di trasmissione, girare il bul-
lone di regolazione su ciascun lato del
forcellone in direzione (b), e poi spin-
gere la ruota posteriore in avanti.
ATTENZIONE: Una tensione errata
della catena di trasmissione so-
vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slittamento o la rottura Tensione della catena:
25.0–35.0 mm (0.98–1.38 in)1. Tensione della catena di trasmissione
1
U14BH0H0.book Page 24 Thursday, November 20, 2008 9:49 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6
della catena. Per impedire che ciò
avvenga, mantenere la tensione
della catena di trasmissione entro i
limiti specificati.
[HCA10571]
NOTAUtilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto dellaruota.
3. Stringere il dado perno ruota, poi i con-
trodadi alle relative coppie di serraggio
secondo specifica.
HAU23023
Pulizia e lubrificazione della cate-
na di trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10581
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo ol’utilizzo dello stesso nella pioggia.
1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11121]
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring. ATTENZIONE:
Non usare olio motore o qualsiasi
altro lubrificante per la catena di tra-
1. Dado perno ruota
2. Tendicatena
3. Bullone di regolazione tensione della catena
4. Controdado
5. Riferimenti di allineamento
(b) (a)
5
12 34
Coppie di serraggio:
Dado perno ruota:
150 Nm (15.0 m·kgf, 110 ft·lbf)
Controdado:
16 Nm (1.6 m·kgf, 11 ft·lbf)
U14BH0H0.book Page 25 Thursday, November 20, 2008 9:49 AM

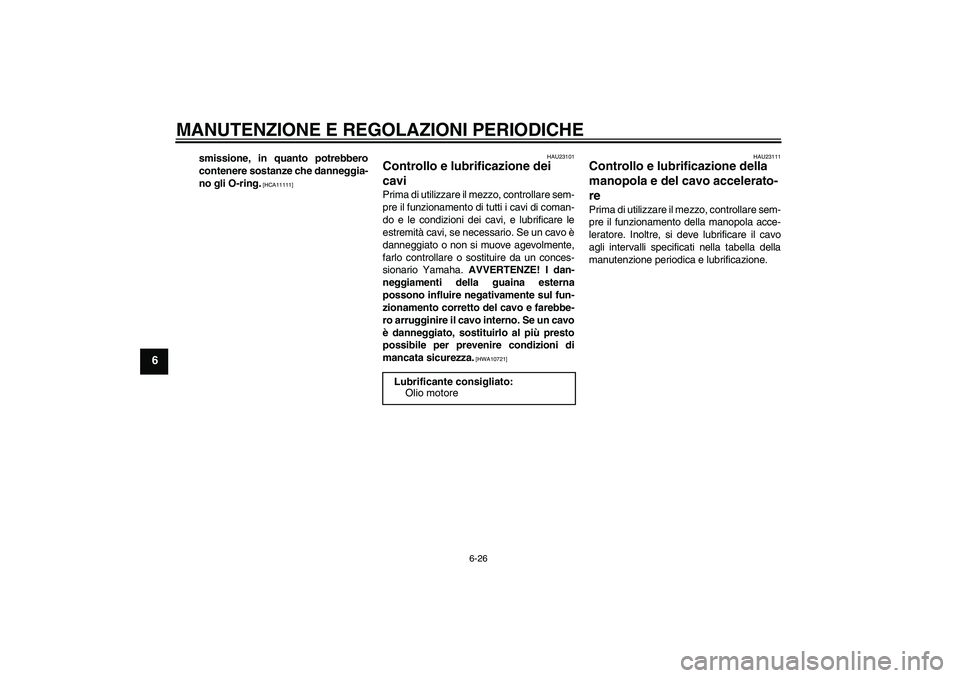

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11111]HAU23101
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZE! I dan-
neggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se un cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10721]HAU23111
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della manopola acce-
leratore. Inoltre, si deve lubrificare il cavo
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Lubrificante consigliato:
Olio motore
U14BH0H0.book Page 26 Thursday, November 20, 2008 9:49 AM
