COMMANDES ET INSTRUMENTS
3-27
3
FAU14462
Compartiment de rangement Le compartiment de rangement est situé
sous la selle du passager. (Voir page 3-25.)
AVERTISSEMENT
FWA10961


Ne pas dépasser la limite de charge
du compartiment de rangement, qui
est de 1 kg (2 lb).


Ne pas dépasser la charge maxi-
male du véhicule, qui est de 189 kg(417 lb).
Avant de ranger le Manuel du propriétaire
ou d’autres documents dans ce comparti-
ment, il est préférable de les placer dans un
sac en plastique afin de les protéger contre
l’humidité. En lavant le véhicule, prendre
soin de ne pas laisser pénétrer d’eau dans
le compartiment de rangement.
FAU47441
Position des repose-pieds du pi-
lote La hauteur des repose-pieds du pilote est
réglable sur deux positions. Confier le ré-
glage de la position des repose-pieds du pi-
lote à un concessionnaire Yamaha.
FAU47260
Rétroviseurs Les rétroviseurs sont rabattables vers
l’avant en vue de faciliter le stationnement
dans des espaces étroits. Veiller à remettre
les rétroviseurs en place avant de prendre
la route.
AVERTISSEMENT
FWA14371
Ne pas oublier de remettre les rétrovi-seurs en place avant de prendre la route.
1. Compartiment de rangement
1
1. Repose-pied du pilote
1. Repose-pied du pilote
1
1
1. Position de conduite
2. Position de stationnement11
2
2
U14BF0F0.book Page 27 Thursday, November 20, 2008 9:20 AM

COMMANDES ET INSTRUMENTS
3-28
3
FAU47620

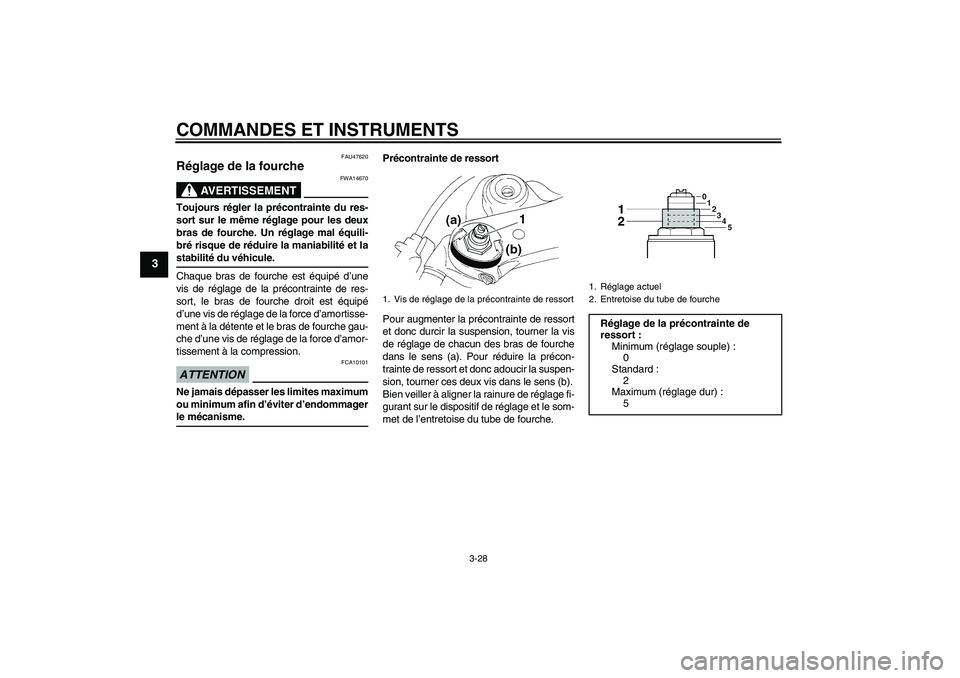

Réglage de la fourche
AVERTISSEMENT
FWA14670
Toujours régler la précontrainte du res-
sort sur le même réglage pour les deux
bras de fourche. Un réglage mal équili-
bré risque de réduire la maniabilité et lastabilité du véhicule.
Chaque bras de fourche est équipé d’une
vis de réglage de la précontrainte de res-
sort, le bras de fourche droit est équipé
d’une vis de réglage de la force d’amortisse-
ment à la détente et le bras de fourche gau-
che d’une vis de réglage de la force d’amor-
tissement à la compression.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourche
dans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la suspen-
sion, tourner ces deux vis dans le sens (b).
Bien veiller à aligner la rainure de réglage fi-
gurant sur le dispositif de réglage et le som-
met de l’entretoise du tube de fourche.
1. Vis de réglage de la précontrainte de ressort
1
1. Réglage actuel
2. Entretoise du tube de fourcheRéglage de la précontrainte de
ressort :
Minimum (réglage souple) :
0
Standard :
2
Maximum (réglage dur) :
5
U14BF0F0.book Page 28 Thursday, November 20, 2008 9:20 AM

COMMANDES ET INSTRUMENTS
3-29
3

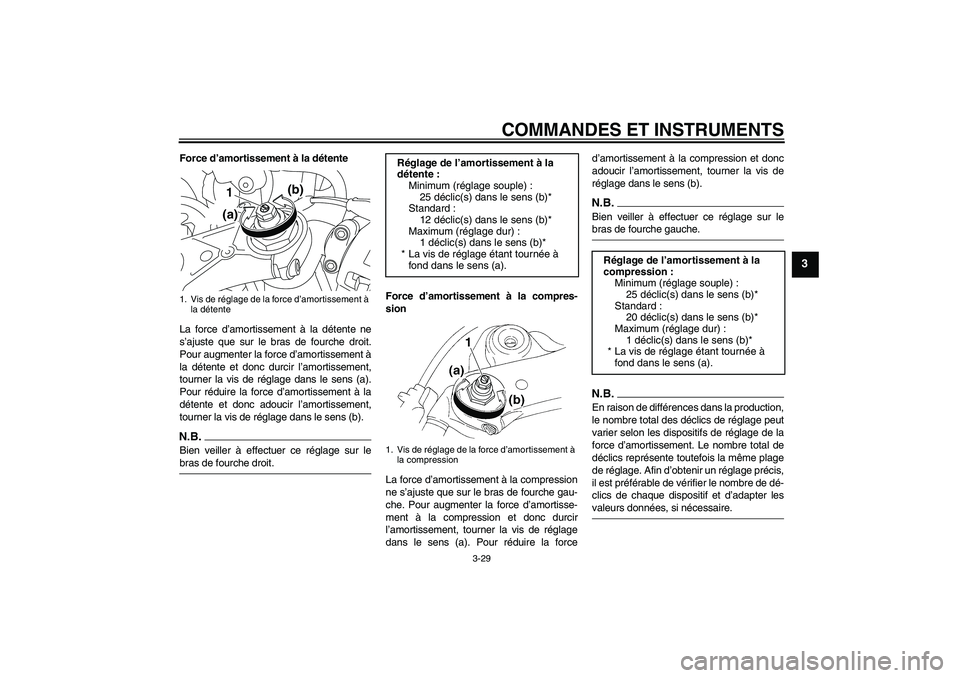

Force d’amortissement à la détente
La force d’amortissement à la détente ne
s’ajuste que sur le bras de fourche droit.
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
détente et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).N.B.Bien veiller à effectuer ce réglage sur lebras de fourche droit.Force d’amortissement à la compres-
sion
La force d’amortissement à la compression
ne s’ajuste que sur le bras de fourche gau-
che. Pour augmenter la force d’amortisse-
ment à la compression et donc durcir
l’amortissement, tourner la vis de réglage
dans le sens (a). Pour réduire la forced’amortissement à la compression et donc
adoucir l’amortissement, tourner la vis de
réglage dans le sens (b).
N.B.Bien veiller à effectuer ce réglage sur lebras de fourche gauche.N.B.En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter lesvaleurs données, si nécessaire.
1. Vis de réglage de la force d’amortissement à
la détente
(b)
1
(a)
Réglage de l’amortissement à la
détente :
Minimum (réglage souple) :
25 déclic(s) dans le sens (b)*
Standard :
12 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
1. Vis de réglage de la force d’amortissement à
la compression
1
Réglage de l’amortissement à la
compression :
Minimum (réglage souple) :
25 déclic(s) dans le sens (b)*
Standard :
20 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
U14BF0F0.book Page 29 Thursday, November 20, 2008 9:20 AM

COMMANDES ET INSTRUMENTS
3-30
3
FAU47290

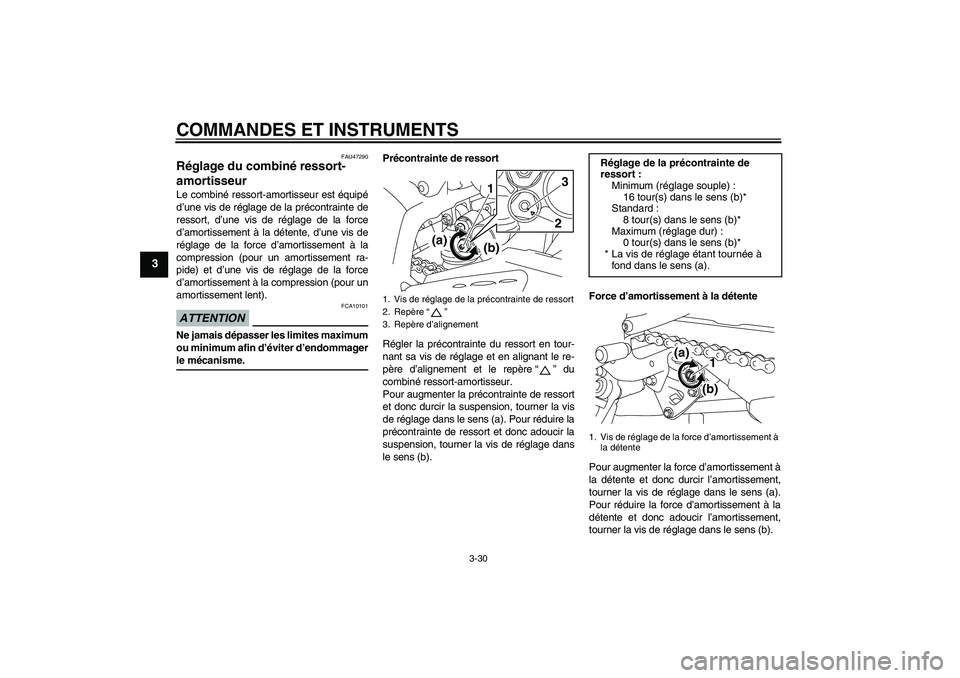

Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’une vis de réglage de la précontrainte de
ressort, d’une vis de réglage de la force
d’amortissement à la détente, d’une vis de
réglage de la force d’amortissement à la
compression (pour un amortissement ra-
pide) et d’une vis de réglage de la force
d’amortissement à la compression (pour un
amortissement lent).ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.Précontrainte de ressort
Régler la précontrainte du ressort en tour-
nant sa vis de réglage et en alignant le re-
père d’alignement et le repère“” du
combiné ressort-amortisseur.
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage dans le sens (a). Pour réduire la
précontrainte de ressort et donc adoucir la
suspension, tourner la vis de réglage dans
le sens (b).Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
détente et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).
1. Vis de réglage de la précontrainte de ressort
2. Repère“”
3. Repère d’alignement
1
32
(a)
(b)
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
16 tour(s) dans le sens (b)*
Standard :
8 tour(s) dans le sens (b)*
Maximum (réglage dur) :
0 tour(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a). 1. Vis de réglage de la force d’amortissement à
la détente
1
(a)
(b)
U14BF0F0.book Page 30 Thursday, November 20, 2008 9:20 AM

COMMANDES ET INSTRUMENTS
3-31
3

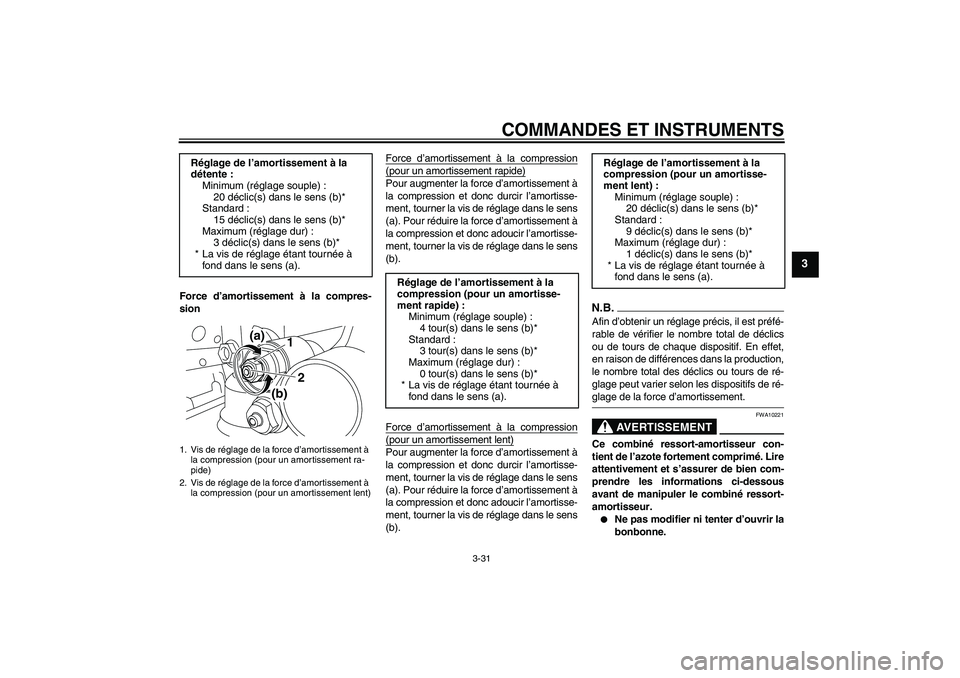

Force d’amortissement à la compres-
sionForce d’amortissement à la compression
(pour un amortissement rapide)Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la compression et donc adoucir l’amortisse-
ment, tourner la vis de réglage dans le sens
(b).
Force d’amortissement à la compression(pour un amortissement lent)Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la compression et donc adoucir l’amortisse-
ment, tourner la vis de réglage dans le sens
(b).
N.B.Afin d’obtenir un réglage précis, il est préfé-
rable de vérifier le nombre total de déclics
ou de tours de chaque dispositif. En effet,
en raison de différences dans la production,
le nombre total des déclics ou tours de ré-
glage peut varier selon les dispositifs de ré-glage de la force d’amortissement.
AVERTISSEMENT
FWA10221
Ce combiné ressort-amortisseur con-
tient de l’azote fortement comprimé. Lire
attentivement et s’assurer de bien com-
prendre les informations ci-dessous
avant de manipuler le combiné ressort-
amortisseur.

Ne pas modifier ni tenter d’ouvrir la
bonbonne. Réglage de l’amortissement à la
détente :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
15 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
3 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
1. Vis de réglage de la force d’amortissement à
la compression (pour un amortissement ra-
pide)
2. Vis de réglage de la force d’amortissement à
la compression (pour un amortissement lent)
12 (a)
(b)
Réglage de l’amortissement à la
compression (pour un amortisse-
ment rapide) :
Minimum (réglage souple) :
4 tour(s) dans le sens (b)*
Standard :
3 tour(s) dans le sens (b)*
Maximum (réglage dur) :
0 tour(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
Réglage de l’amortissement à la
compression (pour un amortisse-
ment lent) :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
9 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
U14BF0F0.book Page 31 Thursday, November 20, 2008 9:20 AM

COMMANDES ET INSTRUMENTS
3-32
3


Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.


Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.


Ne pas jeter un combiné ressort-
amortisseur endommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié àun concessionnaire Yamaha.

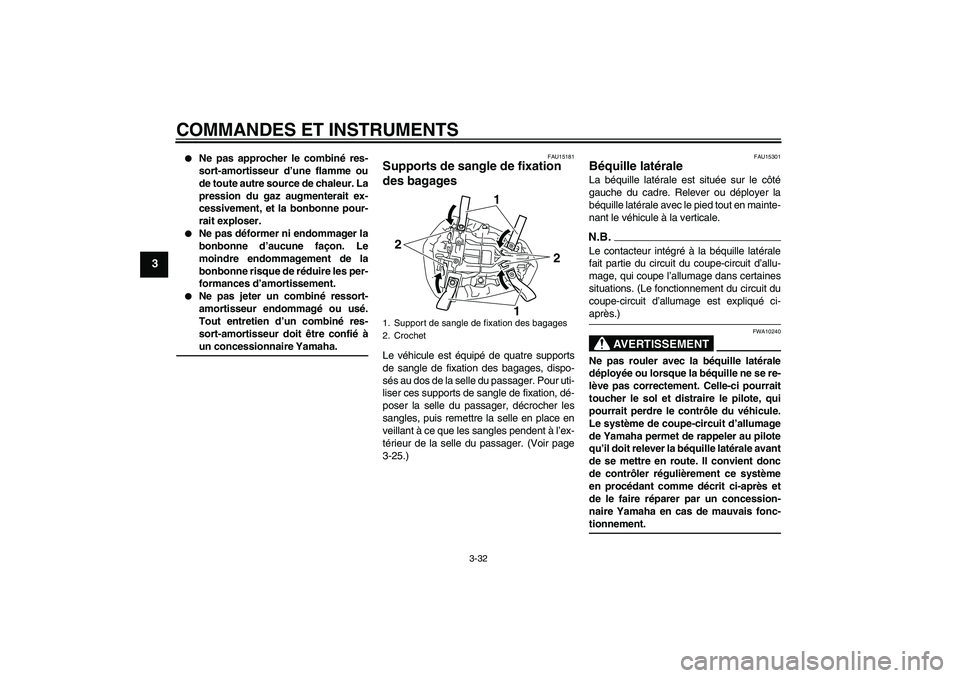

FAU15181
Supports de sangle de fixation
des bagages Le véhicule est équipé de quatre supports
de sangle de fixation des bagages, dispo-
sés au dos de la selle du passager. Pour uti-
liser ces supports de sangle de fixation, dé-
poser la selle du passager, décrocher les
sangles, puis remettre la selle en place en
veillant à ce que les sangles pendent à l’ex-
térieur de la selle du passager. (Voir page
3-25.)
FAU15301
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Le fonctionnement du circuit du
coupe-circuit d’allumage est expliqué ci-après.)
AVERTISSEMENT
FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.

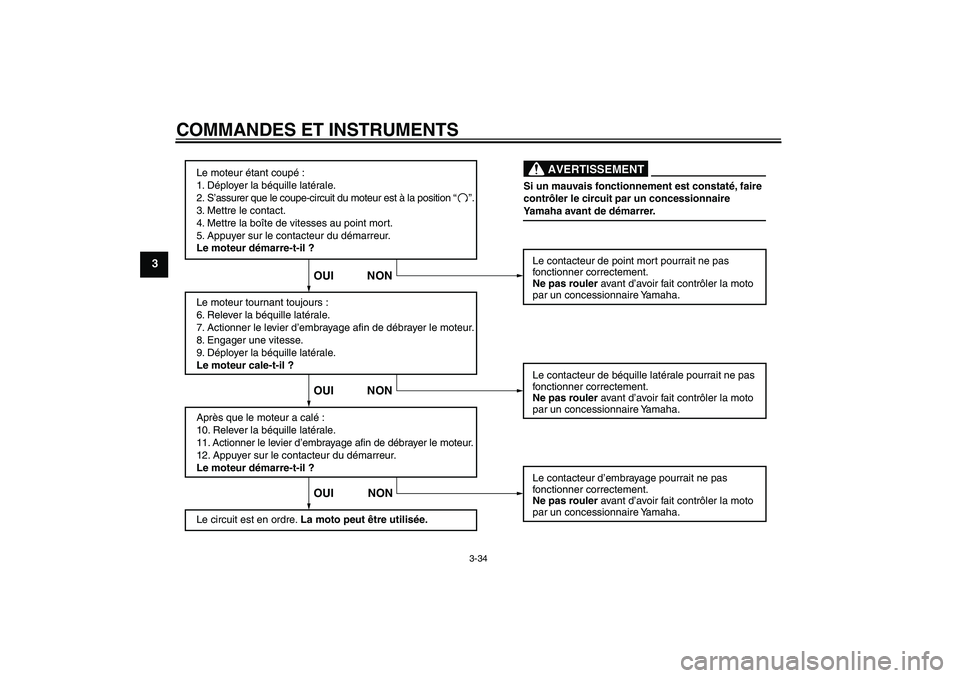

Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale avant
de se mettre en route. Il convient donc
de contrôler régulièrement ce système
en procédant comme décrit ci-après et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-tionnement.
1. Support de sangle de fixation des bagages
2. Crochet
2
1 21
U14BF0F0.book Page 32 Thursday, November 20, 2008 9:20 AM

COMMANDES ET INSTRUMENTS
3-33
3
FAU44892

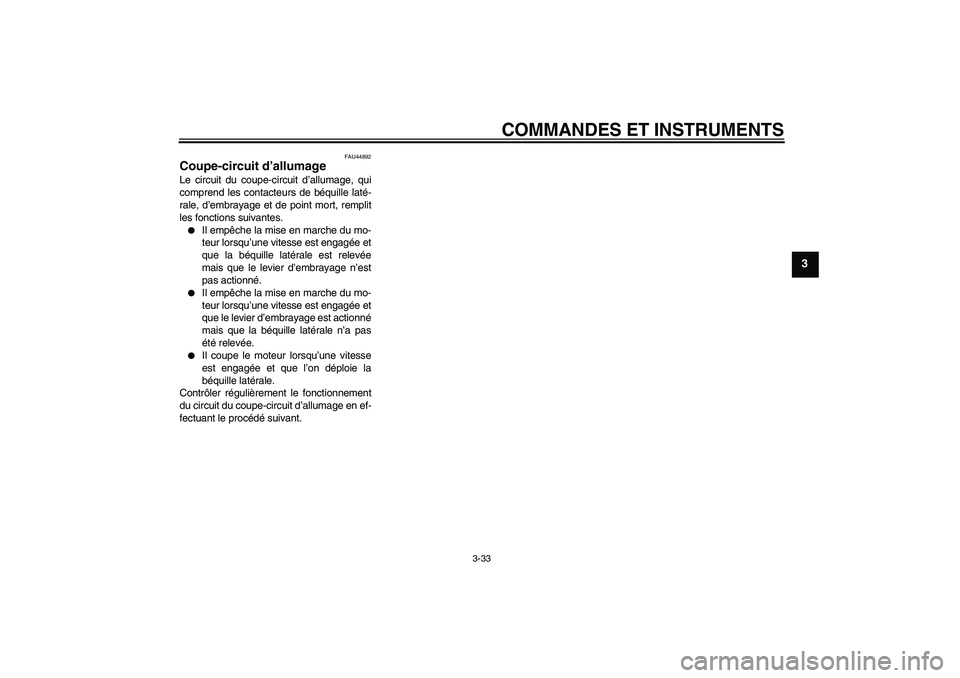

Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.

Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.


Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.


Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
U14BF0F0.book Page 33 Thursday, November 20, 2008 9:20 AM

COMMANDES ET INSTRUMENTS
3-34
3
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?“”.Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée.Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
Si un mauvais fonctionnement est constaté, faire
contrôler le circuit par un concessionnaire
Yamaha avant de démarrer.
AVERTISSEMENT
U14BF0F0.book Page 34 Thursday, November 20, 2008 9:20 AM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15596

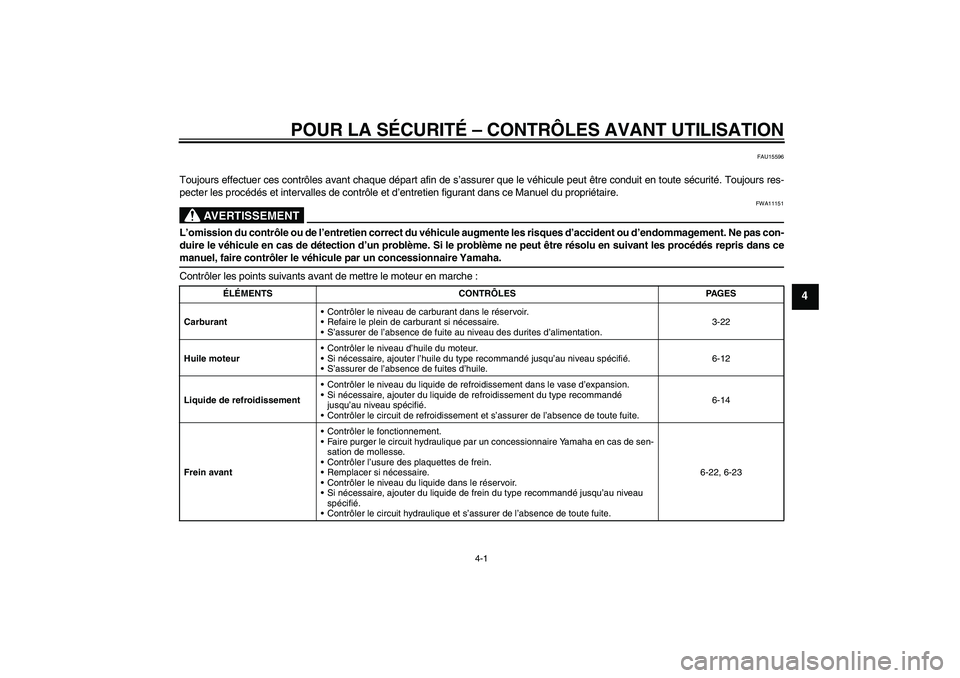

Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans cemanuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-22
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-12
Liquide de refroidissementContrôler le niveau du liquide de refroidissement dans le vase d’expansion.
Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-14
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-22, 6-23
U14BF0F0.book Page 1 Thursday, November 20, 2008 9:20 AM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4

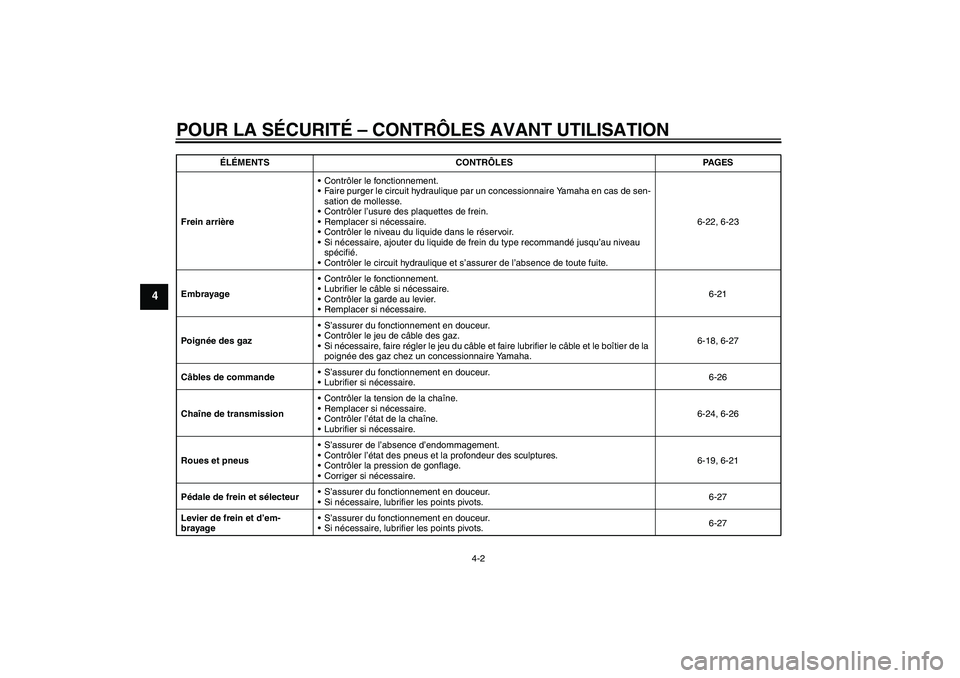

Frein arrièreContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-22, 6-23
EmbrayageContrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire.6-21
Poignée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-18, 6-27
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-26
Chaîne de transmissionContrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-24, 6-26
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-19, 6-21
Pédale de frein et sélecteurS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-27
Levier de frein et d’em-
brayageS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-27 ÉLÉMENTS CONTRÔLES PAGES
U14BF0F0.book Page 2 Thursday, November 20, 2008 9:20 AM
