ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
18 Béquille latéraleContrôler le fonctionnement.
Lubrifier.√√√√√
19*Contacteur de
béquille latéraleContrôler le fonctionnement.√√√√√√
20*Fourche avantContrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√
21*Combiné ressort-
amortisseurContrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas.√√√√
22*Points pivots de
bras relais et bras
de raccordement de
suspension arrièreContrôler le fonctionnement.√√√√
23 Huile moteurChanger.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.√√√√√√
24Cartouche du filtre
à huile moteurRemplacer.√√√
25*Système de refroi-
dissementContrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
Changer. Tous les 3 ans
26*Contacteur de feu
stop sur frein avant
et arrièreContrôler le fonctionnement.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U14BF1F0.book Page 6 Friday, July 24, 2009 10:26 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
FAU18680
N.B.

Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.


Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
27Pièces mobiles et
câblesLubrifier.√√√√√
28*Boîtier de poignée
et câble des gazContrôler le fonctionnement et le
jeu.
Régler le jeu de câble des gaz si
nécessaire.
Lubrifier le boîtier de poignée des
gaz et le câble des gaz.√√√√√
29*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U14BF1F0.book Page 7 Friday, July 24, 2009 10:26 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAU18712
Dépose et repose des caches et
carénages Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches et carénages illus-
trés. Se référer à cette section à chaque fois
qu’il faut déposer ou reposer un cache ou
un carénage.
FAU47251
Carénages A et B
Dépose d’un carénage1. Retirer les vis à serrage rapide et les ri-
vets démontables, puis retirer le caré-
nage.
2. Débrancher la fiche rapide de fil de cli-
gnotant.
1. Cache A
2. Carénage A
3. Carénage C1
2
3
1. Cache B
2. Carénage B
3. Carénage D
1
2
3
1. Vis à serrage rapide
1. Carénage A
2. Carénage B
3. Rivet démontable1
1
1
3
2
3
U14BF1F0.book Page 8 Friday, July 24, 2009 10:26 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
Mise en place du carénage1. Brancher la fiche rapide de fil de cli-
gnotant.
2. Asseoir les languettes du cache dans
les fentes, comme illustré.3. Remonter les rivets démontables et
les vis à serrage rapide.
FAU47242
Carénages C et D
Dépose d’un carénage1. Déposer le carénage A (en cas de dé-
pose du carénage C) ou le carénage B
(en cas de dépose du carénage D).
(Voir page 6-8.)
2. Retirer les vis à serrage rapide.3. Faire glisser le carénage vers l’avant
afin de décrocher sa languette de la
fente, puis retirer le carénage.
1. Fiche rapide de fil de clignotant
1. Fente
2. Patte de fixation
1
2
1
1. Fente
2. Patte de fixation
1
2
1. Carénage C
2. Vis à serrage rapide
1. Fente
2. Patte de fixation
22
2 2
1
1
2
U14BF1F0.book Page 9 Friday, July 24, 2009 10:26 AM

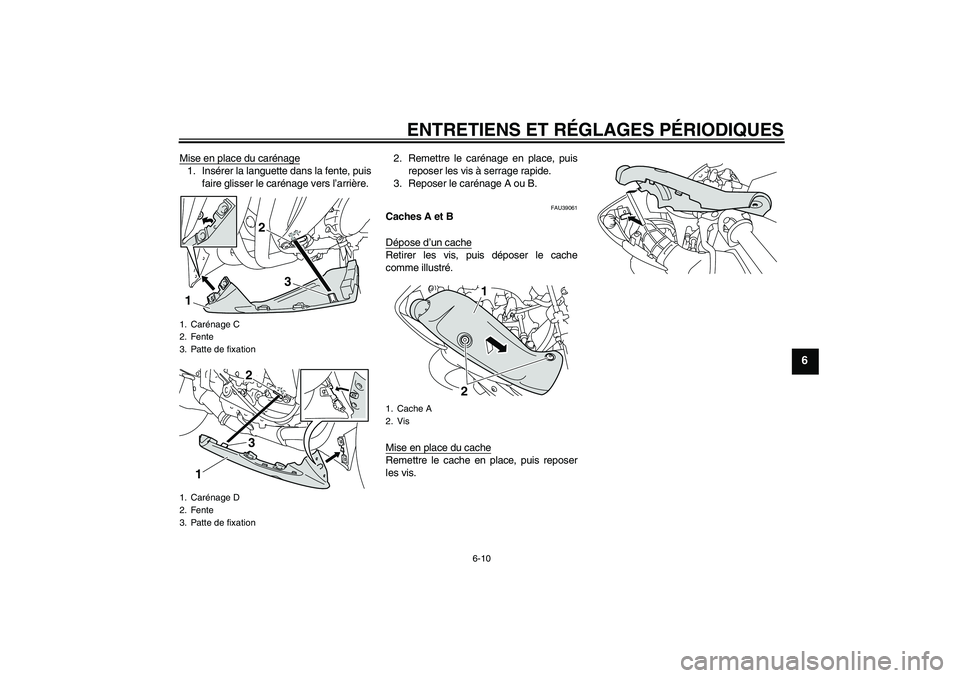

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
Mise en place du carénage1. Insérer la languette dans la fente, puis
faire glisser le carénage vers l’arrière.2. Remettre le carénage en place, puis
reposer les vis à serrage rapide.
3. Reposer le carénage A ou B.
FAU39061
Caches A et B
Dépose d’un cacheRetirer les vis, puis déposer le cache
comme illustré.
Mise en place du cacheRemettre le cache en place, puis reposer
les vis.
1. Carénage C
2. Fente
3. Patte de fixation
1. Carénage D
2. Fente
3. Patte de fixation
2
3
1
3
12
1. Cache A
2. Vis
21
U14BF1F0.book Page 10 Friday, July 24, 2009 10:26 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
FAU19652
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
ATTENTION
FCA10840
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deux
sens.
Bougie spécifiée:
NGK/LMAR9E-J
1.Écartement des électrodesÉcartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U14BF1F0.book Page 11 Friday, July 24, 2009 10:26 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
FAU47281
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à la
verticale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur droit du carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur
ou égal au repère de niveau minimum,
ajouter de l’huile moteur du type re-
commandé jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Déposer les carénages C et D. (Voir
page 6-8.)
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.
N.B.Sauter les étapes 5–7 si l’on ne procède
pas au remplacement de la cartouche du fil-
tre à huile.5. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
4. Bouchon de remplissage de l’huile moteur
2 4
13
1. Vis de vidange d’huile moteur
2. Joint
1 1
2
U14BF1F0.book Page 12 Friday, July 24, 2009 10:26 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.6. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur propre.
N.B.S’assurer que le joint torique est bien logé
dans son siège.7. Mettre la cartouche du filtre à huile
neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.8. Remettre la vis de vidange d’huile mo-
teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
9. Remettre à niveau en ajoutant la quan-
tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.
1. Cartouche de filtre à huile moteur
2. Clé pour filtre à huile
1
2
1. Joint torique
1. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
U14BF1F0.book Page 13 Friday, July 24, 2009 10:26 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6
N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-
ment ont refroidi.ATTENTION
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter moteur.
10. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.N.B.Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si le
niveau d’huile est suffisant.ATTENTION
FCA10401
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas même si le
niveau d’huile est conforme, couper im-
médiatement le moteur, et faire contrôler
le véhicule par un concessionnaire
Yamaha.11. Couper le moteur, attendre quelques
minutes que l’huile se stabilise, puis
vérifier le niveau d’huile et faire l’ap-
point, si nécessaire.
12. Remettre les carénages en place.
FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU38173
Contrôle du niveau
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à la
verticale.N.B.

Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.


S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion. Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
3.73 L (3.94 US qt, 3.28 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
3.93 L (4.15 US qt, 3.46 Imp.qt)
U14BF1F0.book Page 14 Friday, July 24, 2009 10:26 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, déposer le cache du
vase d’expansion après avoir retiré
ses vis, puis retirer le bouchon du vase
d’expansion et ajouter ensuite du li-
quide jusqu’au repère de niveau maxi-
mum. AVERTISSEMENT ! Retirer
uniquement le bouchon du vase
d’expansion. Ne jamais essayer de
retirer le bouchon du radiateur tant
que le moteur est chaud.
[FWA15161]
ATTENTION : Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10472]
4. Remettre le bouchon du vase d’expan-
sion en place, puis son cache et fixer
ce dernier à l’aide des vis.
FAU47302
Changement du liquide de refroidisse-
ment
1. Placer le véhicule sur un plan horizon-
tal et laisser refroidir le moteur s’il est
chaud.
2. Déposer les carénages B et C. (Voir
page 6-8.)
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir le liquide de re-
froidissement usagé.
1. Vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
1
3 2
1. Cache du vase d’expansion
2. Vis
1
2
1. Bouchon du vase d’expansionCapacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
U14BF1F0.book Page 15 Friday, July 24, 2009 10:26 AM
