TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............1-1
DESCRIPTION ..................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
Commandes et instruments.............2-3
COMMANDES ET INSTRUMENTS...3-1
Mode de conduite D-mode .............3-1
Immobilisateur antivol .....................3-1
Contacteur à clé/antivol ..................3-3
Témoins et témoins d’alerte ...........3-4
Bloc de compteurs multifonctions ...3-9
Alarme antivol (en option) .............3-18
Combinés de contacteurs .............3-19
Levier d’embrayage ......................3-20
Sélecteur ......................................3-21
Levier de frein ...............................3-21
Pédale de frein .............................3-21
Bouchon du réservoir de
carburant ...................................3-22
Carburant ......................................3-22
Durite de mise à l’air/de trop-plein
du réservoir de carburant ..........3-24
Pot catalytique ..............................3-24
Selles ............................................3-25
Accroche-casque ..........................3-26
Compartiment de rangement ........3-27
Position des repose-pieds du
pilote ..........................................3-27
Rétroviseurs .................................3-28Réglage de la fourche .................. 3-28
Réglage du combiné
ressort-amortisseur ................... 3-30
Supports de sangle de fixation des
bagages .................................... 3-32
Béquille latérale ............................ 3-33
Coupe-circuit d’allumage .............. 3-33
POUR LA SÉCURITÉ –
CONTRÔLES AVANT
UTILISATION..................................... 4-1
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 5-1
Mise en marche du moteur ............ 5-1
Passage des vitesses .................... 5-2
Comment réduire sa consommation
de carburant ................................ 5-3
Rodage du moteur ......................... 5-3
Stationnement ................................ 5-4
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES................................... 6-1
Trousse de réparation .................... 6-1
Entretiens périodiques du système
de contrôle des gaz
d’échappement ........................... 6-2
Entretiens périodiques et
fréquences de graissage ............ 6-4Dépose et repose des caches et
carénages ................................... 6-8
Contrôle des bougies ................... 6-11
Huile moteur et cartouche du filtre
à huile ....................................... 6-12
Liquide de refroidissement ........... 6-14
Élément du filtre à air ................... 6-17
Contrôle du régime de ralenti du
moteur ...................................... 6-18
Contrôle du jeu de câble des
gaz ............................................ 6-18
Jeu des soupapes ........................ 6-18
Pneus ........................................... 6-19
Roues coulées ............................. 6-21
Réglage de la garde du levier
d’embrayage ............................. 6-21
Contacteurs de feu stop ............... 6-22
Contrôle des plaquettes de frein
avant et arrière ......................... 6-22
Contrôle du niveau du liquide de
frein .......................................... 6-23
Changement du liquide de frein ... 6-24
Tension de la chaîne de
transmission ............................. 6-24
Nettoyage et graissage de la
chaîne de transmission ............ 6-26
Contrôle et lubrification des
câbles ....................................... 6-26
Contrôle et lubrification de la
poignée et du câble des gaz .... 6-27U14BF1F0.book Page 1 Friday, July 24, 2009 10:26 AM

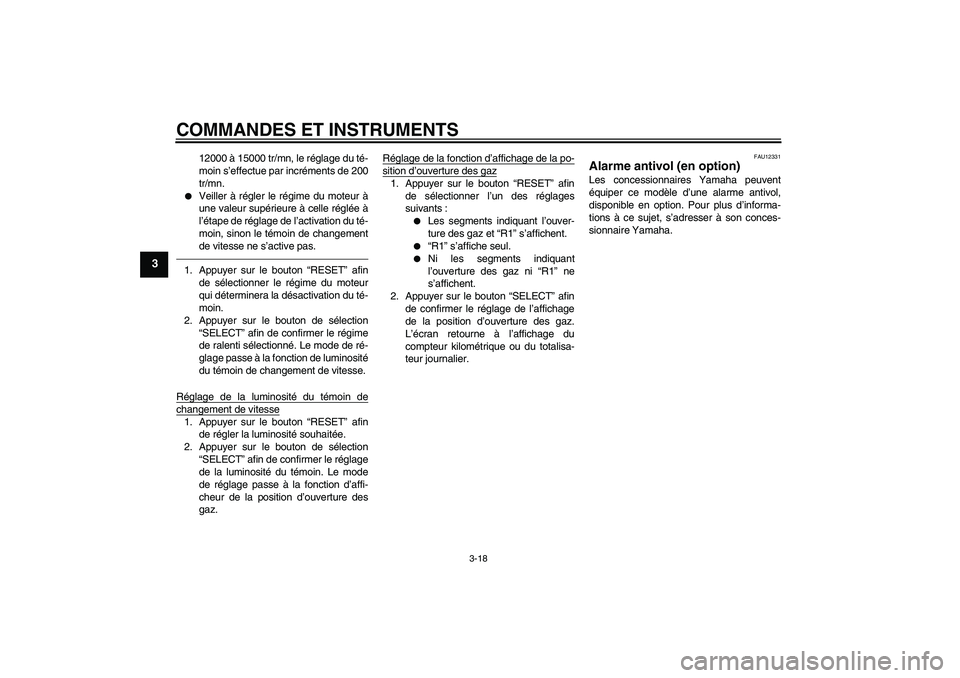

COMMANDES ET INSTRUMENTS
3-18
3
12000 à 15000 tr/mn, le réglage du té-
moin s’effectue par incréments de 200
tr/mn.


Veiller à régler le régime du moteur à
une valeur supérieure à celle réglée à
l’étape de réglage de l’activation du té-
moin, sinon le témoin de changement
de vitesse ne s’active pas.
1. Appuyer sur le bouton “RESET” afin
de sélectionner le régime du moteur
qui déterminera la désactivation du té-
moin.
2. Appuyer sur le bouton de sélection
“SELECT” afin de confirmer le régime
de ralenti sélectionné. Le mode de ré-
glage passe à la fonction de luminosité
du témoin de changement de vitesse.
Réglage de la luminosité du témoin dechangement de vitesse1. Appuyer sur le bouton “RESET” afin
de régler la luminosité souhaitée.
2. Appuyer sur le bouton de sélection
“SELECT” afin de confirmer le réglage
de la luminosité du témoin. Le mode
de réglage passe à la fonction d’affi-
cheur de la position d’ouverture des
gaz.Réglage de la fonction d’affichage de la po-
sition d’ouverture des gaz1. Appuyer sur le bouton “RESET” afin
de sélectionner l’un des réglages
suivants :


Les segments indiquant l’ouver-
ture des gaz et “R1” s’affichent.


“R1” s’affiche seul.


Ni les segments indiquant
l’ouverture des gaz ni “R1” ne
s’affichent.
2. Appuyer sur le bouton “SELECT” afin
de confirmer le réglage de l’affichage
de la position d’ouverture des gaz.
L’écran retourne à l’affichage du
compteur kilométrique ou du totalisa-
teur journalier.
FAU12331
Alarme antivol (en option) Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
