YAMAHA YZF-R1 2011 Betriebsanleitungen (in German)

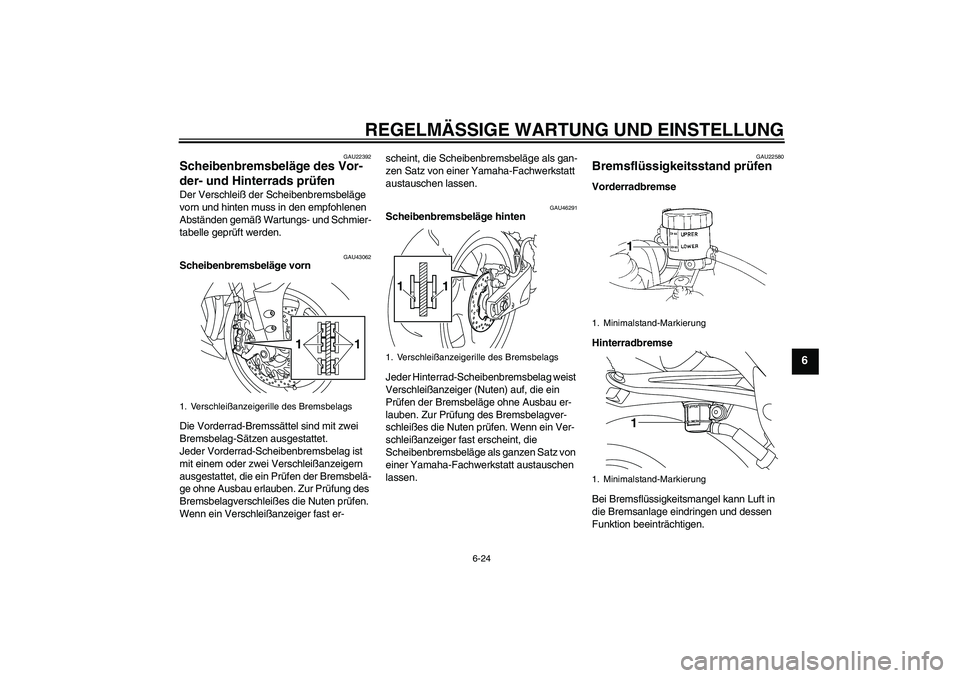

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
GAU22392
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU43062
Scheibenbremsbeläge vorn
Die Vorderrad-Bremssättel sind mit zwei
Bremsbelag-Sätzen ausgestattet.
Jeder Vorderrad-Scheibenbremsbelag ist
mit einem oder zwei Verschleißanzeigern
ausgestattet, die ein Prüfen der Bremsbelä-
ge ohne Ausbau erlauben. Zur Prüfung des
Bremsbelagverschleißes die Nuten prüfen.
Wenn ein Verschleißanzeiger fast er-scheint, die Scheibenbremsbeläge als gan-
zen Satz von einer Yamaha-Fachwerkstatt
austauschen lassen.
GAU46291
Scheibenbremsbeläge hinten
Jeder Hinterrad-Scheibenbremsbelag weist
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die
Scheibenbremsbeläge als ganzen Satz von
einer Yamaha-Fachwerkstatt austauschen
lassen.
GAU22580
Bremsflüssigkeitsstand prüfen Vorderradbremse
Hinterradbremse
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
1. Verschleißanzeigerille des Bremsbelags
1
1
1. Verschleißanzeigerille des Bremsbelags
1
1
1. Minimalstand-Markierung
1. Minimalstand-Markierung
11
U14BG2G0.book Page 24 Tuesday, June 15, 2010 3:37 PM

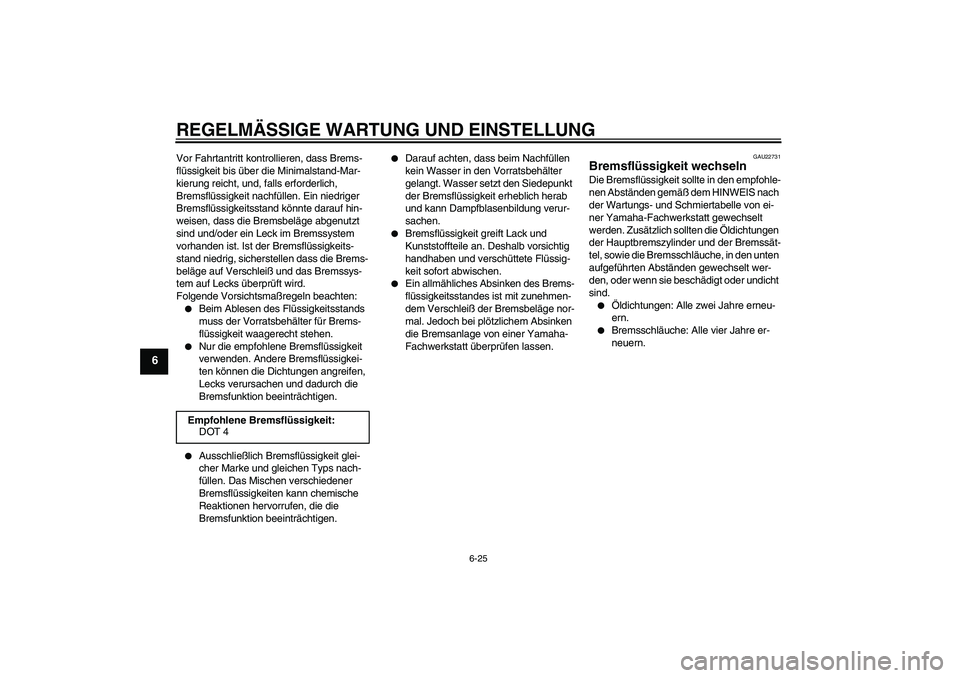

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beachten:

Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.


Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.


Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.


Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.


Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22731
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß dem HINWEIS nach
der Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldichtungen
der Hauptbremszylinder und der Bremssät-
tel, sowie die Bremsschläuche, in den unten
aufgeführten Abständen gewechselt wer-
den, oder wenn sie beschädigt oder undicht
sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.


Bremsschläuche: Alle vier Jahre er-
neuern.
Empfohlene Bremsflüssigkeit:
DOT 4
U14BG2G0.book Page 25 Tuesday, June 15, 2010 3:37 PM

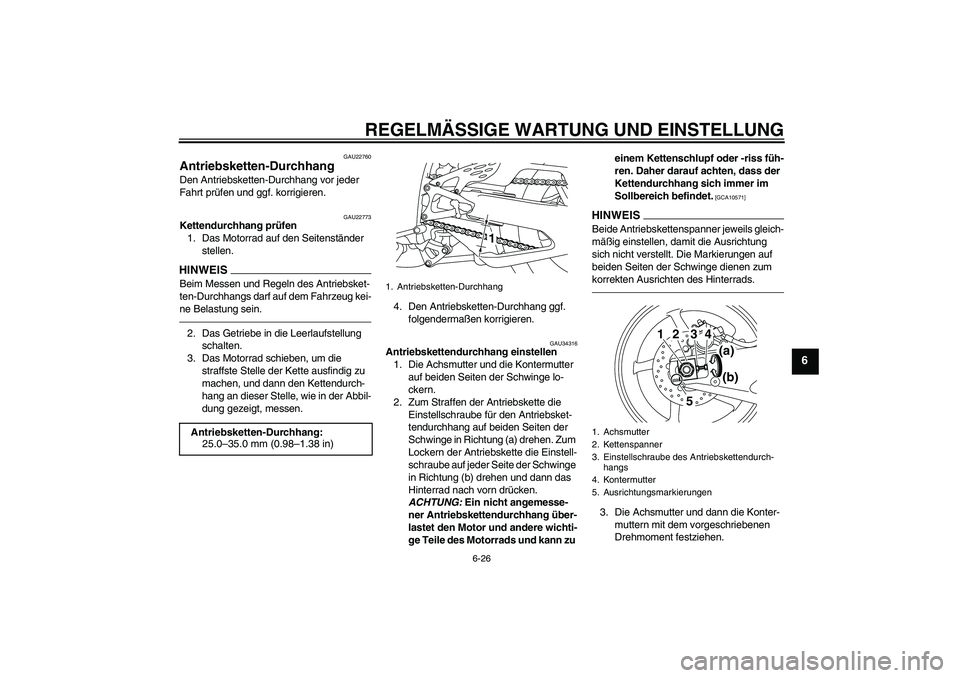

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22773
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.HINWEISBeim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-
ne Belastung sein.2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die
straffste Stelle der Kette ausfindig zu
machen, und dann den Kettendurch-
hang an dieser Stelle, wie in der Abbil-
dung gezeigt, messen.4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU34316
Antriebskettendurchhang einstellen
1. Die Achsmutter und die Kontermutter
auf beiden Seiten der Schwinge lo-
ckern.
2. Zum Straffen der Antriebskette die
Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere wichti-
ge Teile des Motorrads und kann zu einem Kettenschlupf oder -riss füh-
ren. Daher darauf achten, dass der
Kettendurchhang sich immer im
Sollbereich befindet.
[GCA10571]
HINWEISBeide Antriebskettenspanner jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Schwinge dienen zum
korrekten Ausrichten des Hinterrads.3. Die Achsmutter und dann die Konter-
muttern mit dem vorgeschriebenen
Drehmoment festziehen. Antriebsketten-Durchhang:
25.0–35.0 mm (0.98–1.38 in)
1. Antriebsketten-Durchhang
1
1. Achsmutter
2. Kettenspanner
3. Einstellschraube des Antriebskettendurch-
hangs
4. Kontermutter
5. Ausrichtungsmarkierungen
(b) (a)
5
12 34
U14BG2G0.book Page 26 Tuesday, June 15, 2010 3:37 PM

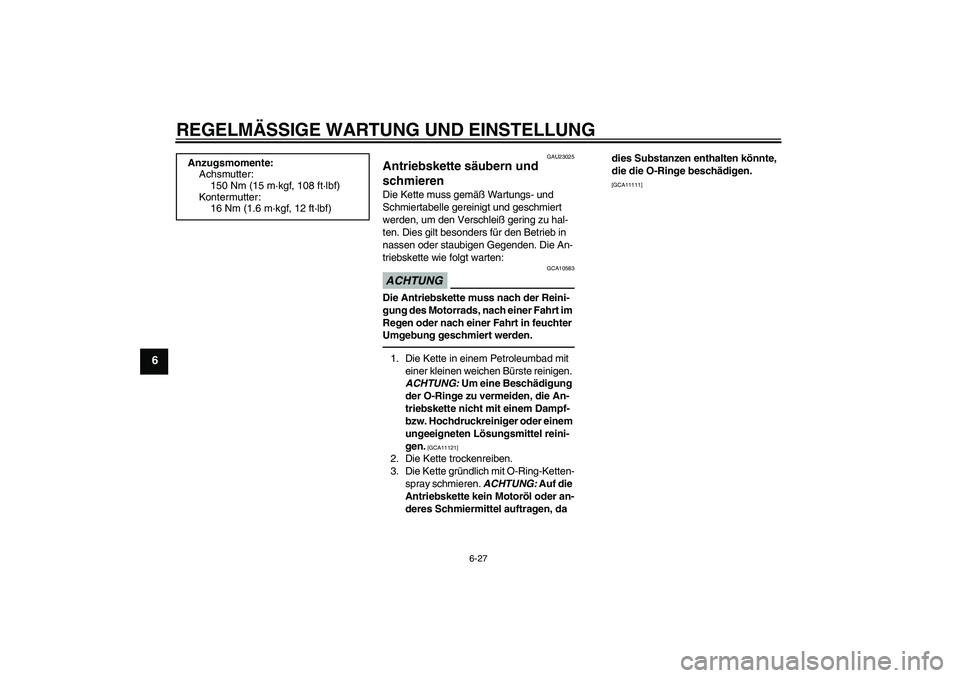

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6
GAU23025
Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10583
Die Antriebskette muss nach der Reini-
gung des Motorrads, nach einer Fahrt im
Regen oder nach einer Fahrt in feuchter
Umgebung geschmiert werden.1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschädigung
der O-Ringe zu vermeiden, die An-
triebskette nicht mit einem Dampf-
bzw. Hochdruckreiniger oder einem
ungeeigneten Lösungsmittel reini-
gen.
[GCA11121]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren. ACHTUNG: Auf die
Antriebskette kein Motoröl oder an-
deres Schmiermittel auftragen, da dies Substanzen enthalten könnte,
die die O-Ringe beschädigen.

[GCA11111]
Anzugsmomente:
Achsmutter:
150 Nm (15 m·kgf, 108 ft·lbf)
Kontermutter:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U14BG2G0.book Page 27 Tuesday, June 15, 2010 3:37 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
GAU23094
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10711]GAU23114
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Verschmut-
zung den Seilzug oder die Abdeckung mit
einem feuchten Tuch sauberwischen.
GAU44272
Fußbrems- und Schalthebel prü-
fen und schmieren Fußbremshebel
Fußschalthebel
Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren. Empfohlenes Schmiermittel:
Yamaha Ketten- und Seilzug-
schmiermittel oder 4-Takt-Motoröl
U14BG2G0.book Page 28 Tuesday, June 15, 2010 3:37 PM

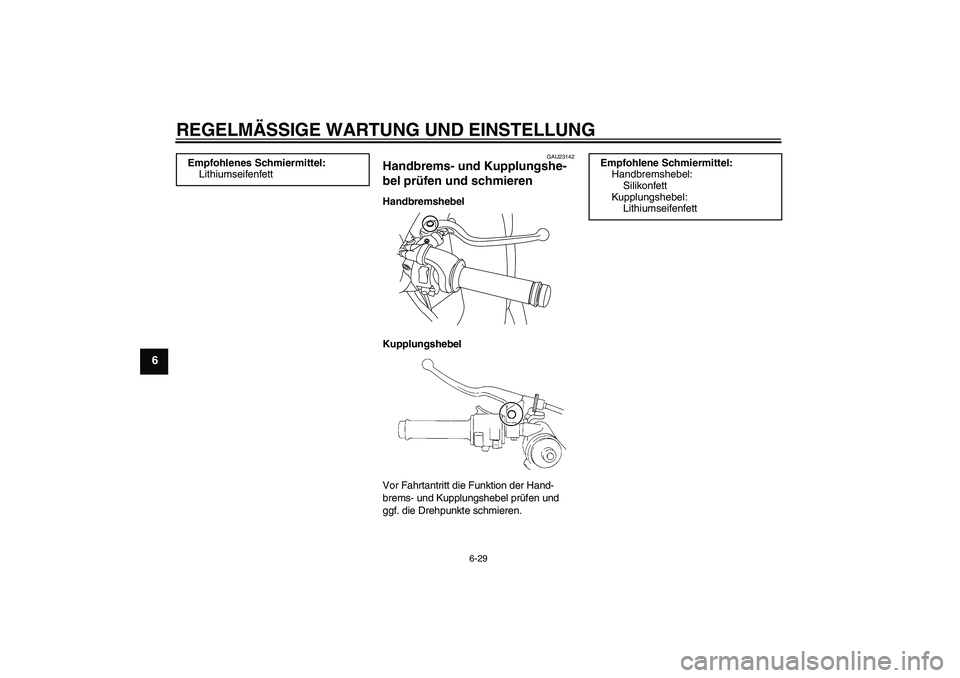

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
GAU23142
Handbrems- und Kupplungshe-
bel prüfen und schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlene Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel:
Lithiumseifenfett
U14BG2G0.book Page 29 Tuesday, June 15, 2010 3:37 PM

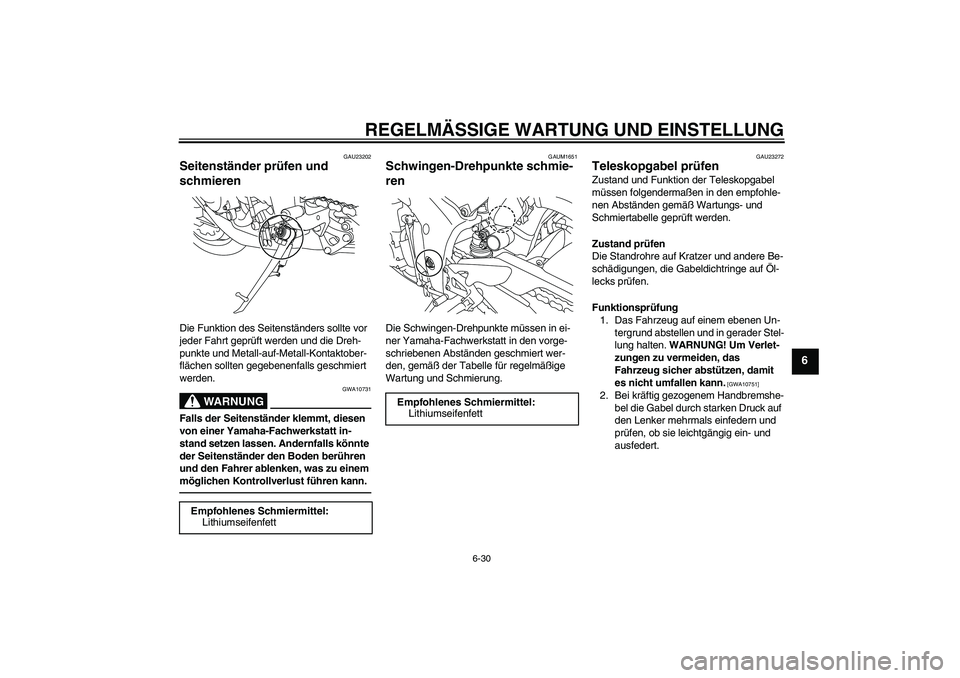

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6
GAU23202
Seitenständer prüfen und
schmieren Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10731
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einem
möglichen Kontrollverlust führen kann.
GAUM1651
Schwingen-Drehpunkte schmie-
ren Die Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23272
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U14BG2G0.book Page 30 Tuesday, June 15, 2010 3:37 PM

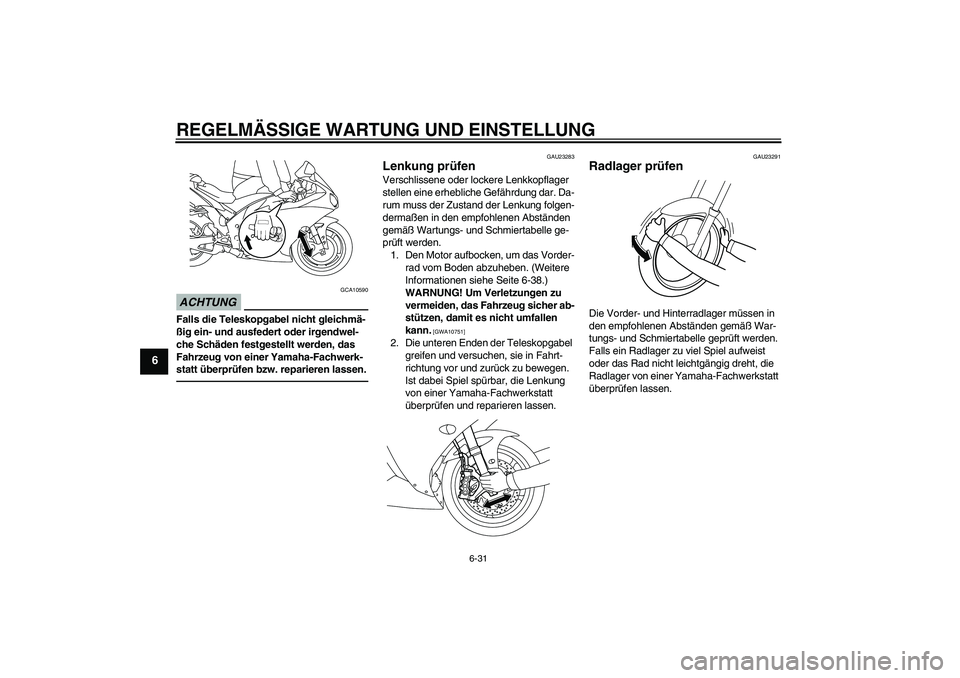

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU23283
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vorder-
rad vom Boden abzuheben. (Weitere
Informationen siehe Seite 6-38.)
WARNUNG! Um Verletzungen zu
vermeiden, das Fahrzeug sicher ab-
stützen, damit es nicht umfallen
kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23291
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
U14BG2G0.book Page 31 Tuesday, June 15, 2010 3:37 PM

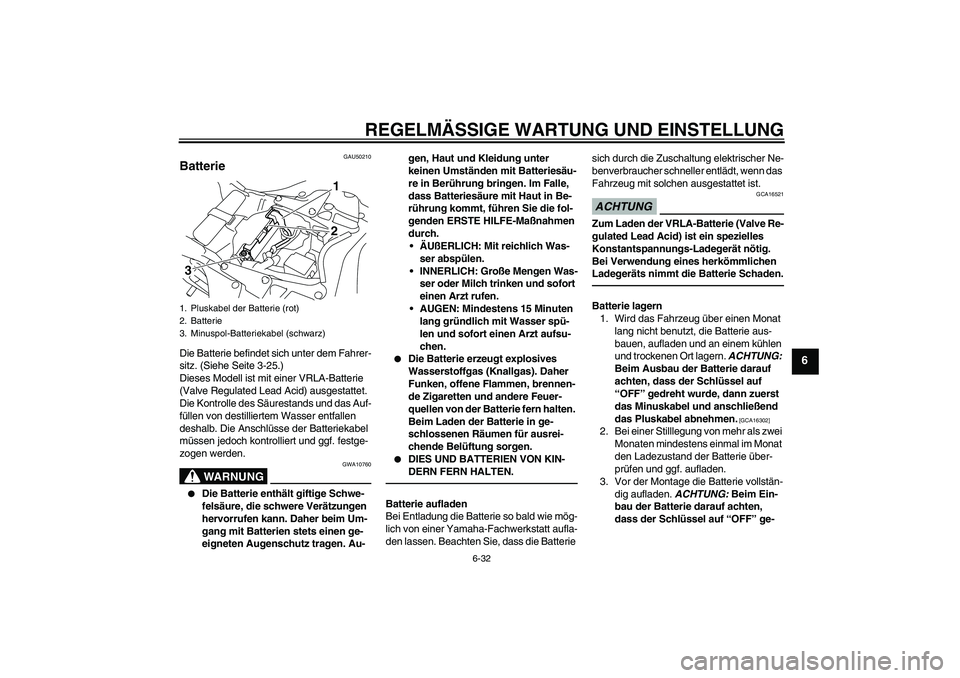

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
GAU50210
Batterie Die Batterie befindet sich unter dem Fahrer-
sitz. (Siehe Seite 3-25.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
ACHTUNG
GCA16521
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass der Schlüssel auf “OFF” ge-
1. Pluskabel der Batterie (rot)
2. Batterie
3. Minuspol-Batteriekabel (schwarz)
1
3
2
U14BG2G0.book Page 32 Tuesday, June 15, 2010 3:37 PM

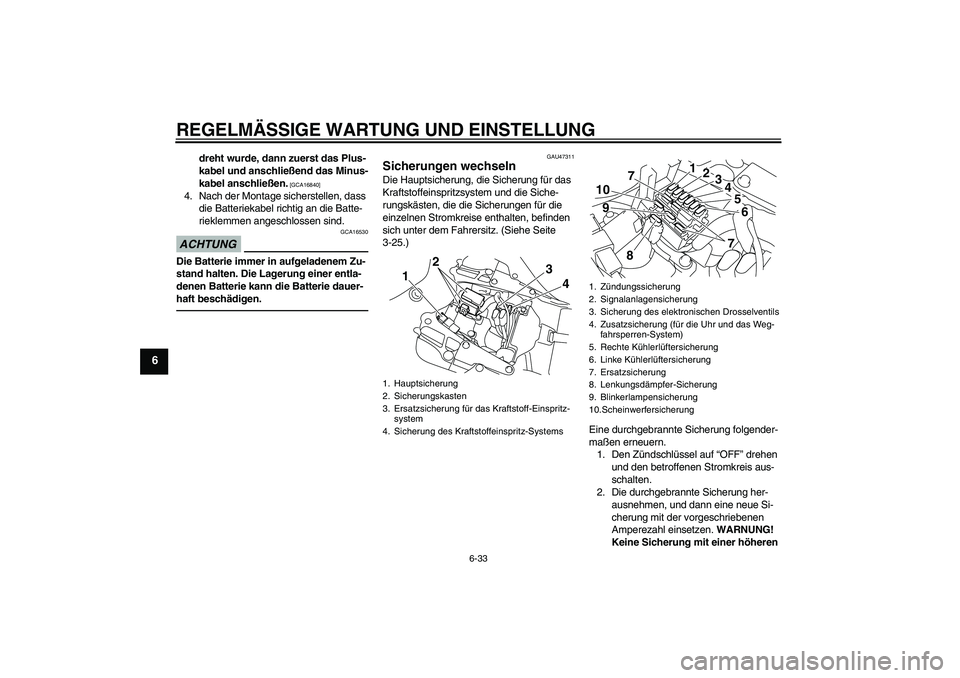

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
6
dreht wurde, dann zuerst das Plus-
kabel und anschließend das Minus-
kabel anschließen.
[GCA16840]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.
GAU47311
Sicherungen wechseln Die Hauptsicherung, die Sicherung für das
Kraftstoffeinspritzsystem und die Siche-
rungskästen, die die Sicherungen für die
einzelnen Stromkreise enthalten, befinden
sich unter dem Fahrersitz. (Siehe Seite
3-25.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren 1. Hauptsicherung
2. Sicherungskasten
3. Ersatzsicherung für das Kraftstoff-Einspritz-
system
4. Sicherung des Kraftstoffeinspritz-Systems
3
4
12
1. Zündungssicherung
2. Signalanlagensicherung
3. Sicherung des elektronischen Drosselventils
4. Zusatzsicherung (für die Uhr und das Weg-
fahrsperren-System)
5. Rechte Kühlerlüftersicherung
6. Linke Kühlerlüftersicherung
7. Ersatzsicherung
8. Lenkungsdämpfer-Sicherung
9. Blinkerlampensicherung
10.Scheinwerfersicherung
3
4
2
1
5
6
7
8 9 107
U14BG2G0.book Page 33 Tuesday, June 15, 2010 3:37 PM
