YAMAHA YZF-R1 2011 Manuale duso (in Italian)

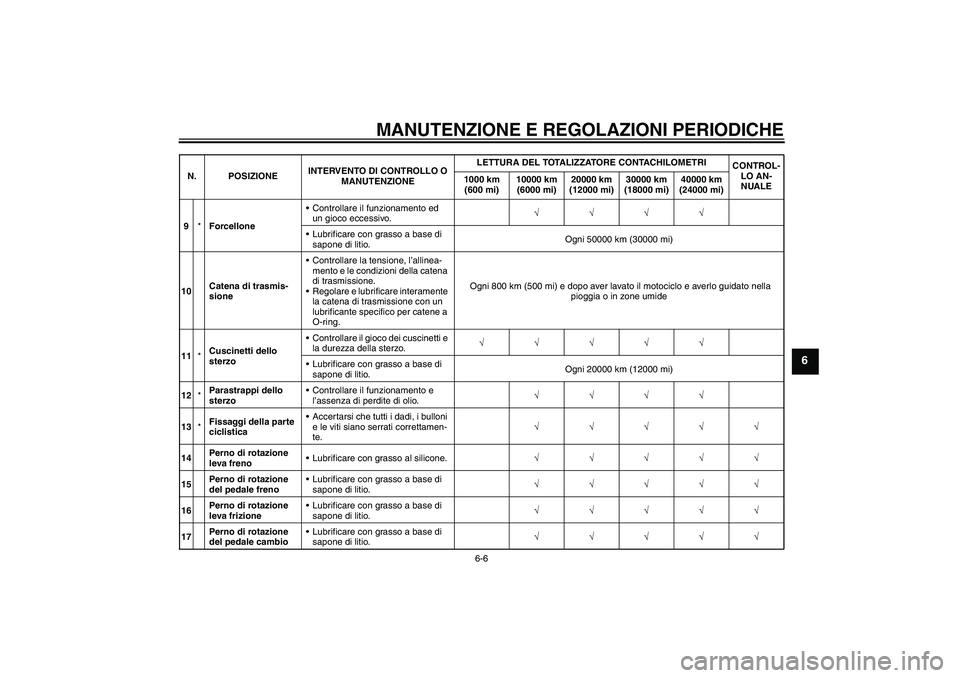

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
9*ForcelloneControllare il funzionamento ed
un gioco eccessivo.√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 50000 km (30000 mi)
10Catena di trasmis-
sioneControllare la tensione, l’allinea-
mento e le condizioni della catena
di trasmissione.
Regolare e lubrificare interamente
la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 800 km (500 mi) e dopo aver lavato il motociclo e averlo guidato nella
pioggia o in zone umide
11*Cuscinetti dello
sterzoControllare il gioco dei cuscinetti e
la durezza della sterzo.√√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 20000 km (12000 mi)
12*Parastrappi dello
sterzoControllare il funzionamento e
l’assenza di perdite di olio.√√√√
13*Fissaggi della parte
ciclisticaAccertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te.√√√√√
14Perno di rotazione
leva frenoLubrificare con grasso al silicone.√√√√√
15Perno di rotazione
del pedale frenoLubrificare con grasso a base di
sapone di litio.√√√√√
16Perno di rotazione
leva frizioneLubrificare con grasso a base di
sapone di litio.√√√√√
17Perno di rotazione
del pedale cambioLubrificare con grasso a base di
sapone di litio.√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U14BH2H0.book Page 6 Tuesday, June 15, 2010 3:07 PM

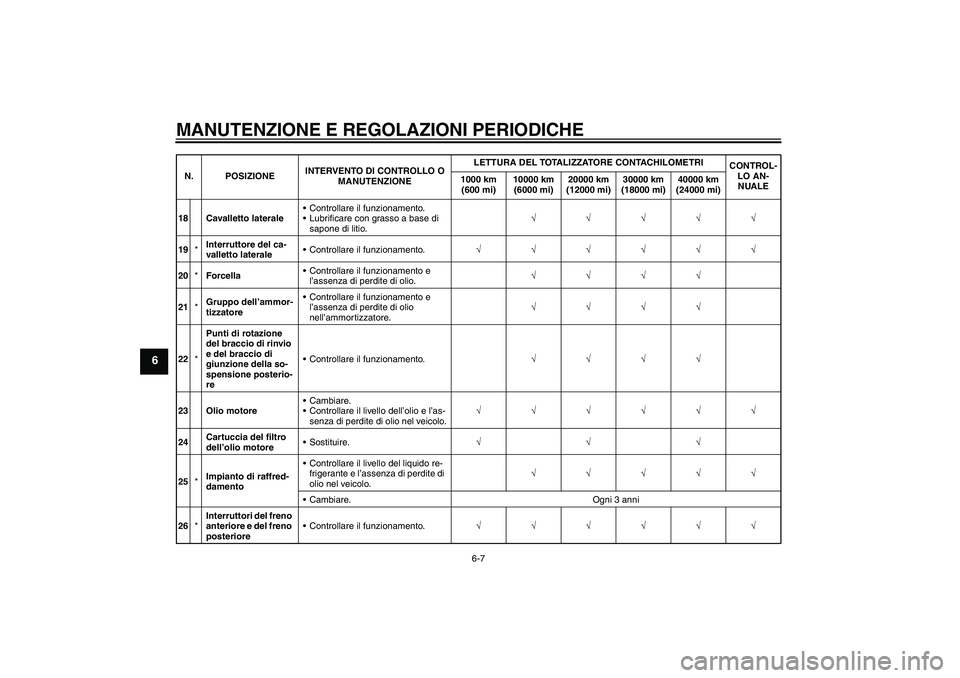

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
18 Cavalletto lateraleControllare il funzionamento.
Lubrificare con grasso a base di
sapone di litio.√√√√√
19*Interruttore del ca-
valletto lateraleControllare il funzionamento.√√√√√√
20*ForcellaControllare il funzionamento e
l’assenza di perdite di olio.√√√√
21*Gruppo dell’ammor-
tizzatoreControllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore.√√√√
22*Punti di rotazione
del braccio di rinvio
e del braccio di
giunzione della so-
spensione posterio-
reControllare il funzionamento.√√√√
23 Olio motoreCambiare.
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.√√√√√√
24Cartuccia del filtro
dell’olio motoreSostituire.√√√
25*Impianto di raffred-
damentoControllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo.√√√√√
Cambiare. Ogni 3 anni
26*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U14BH2H0.book Page 7 Tuesday, June 15, 2010 3:07 PM

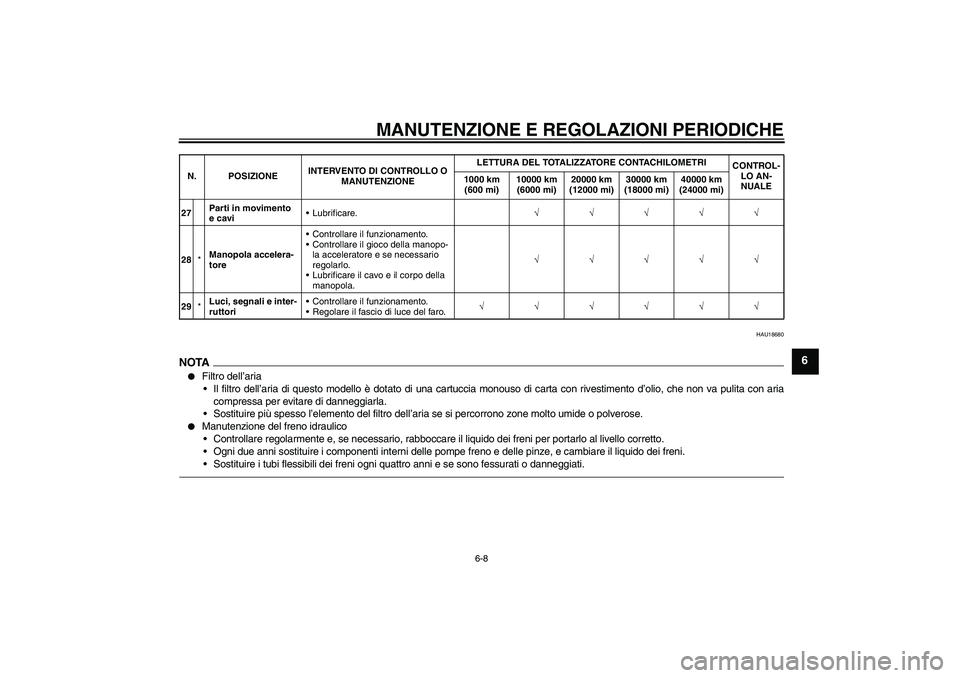

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU18680
NOTA

Filtro dell’aria
Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria
compressa per evitare di danneggiarla.
Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umide o polverose.


Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni.
Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
27Parti in movimento
e caviLubrificare.√√√√√
28*Manopola accelera-
toreControllare il funzionamento.
Controllare il gioco della manopo-
la acceleratore e se necessario
regolarlo.
Lubrificare il cavo e il corpo della
manopola.√√√√√
29*Luci, segnali e inter-
ruttoriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U14BH2H0.book Page 8 Tuesday, June 15, 2010 3:07 PM

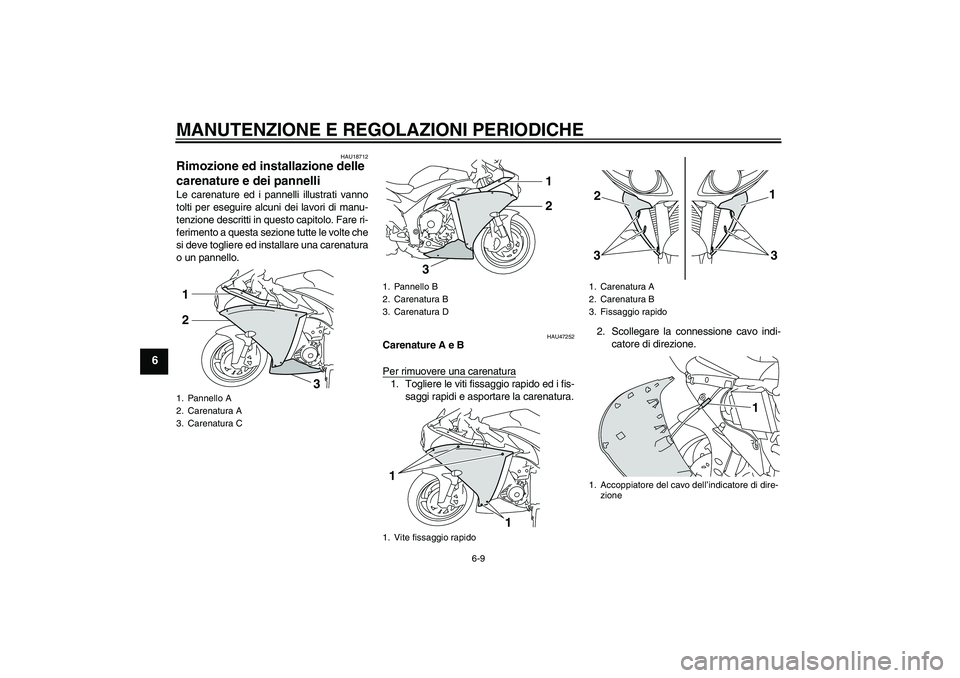

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
HAU18712
Rimozione ed installazione delle
carenature e dei pannelli Le carenature ed i pannelli illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare ri-
ferimento a questa sezione tutte le volte che
si deve togliere ed installare una carenatura
o un pannello.
HAU47252
Carenature A e B
Per rimuovere una carenatura1. Togliere le viti fissaggio rapido ed i fis-
saggi rapidi e asportare la carenatura.2. Scollegare la connessione cavo indi-
catore di direzione.
1. Pannello A
2. Carenatura A
3. Carenatura C1
2
3
1. Pannello B
2. Carenatura B
3. Carenatura D
1. Vite fissaggio rapido
1
2
3
1
1
1. Carenatura A
2. Carenatura B
3. Fissaggio rapido
1. Accoppiatore del cavo dell’indicatore di dire-
zione
1
3
2
3
1
U14BH2H0.book Page 9 Tuesday, June 15, 2010 3:07 PM

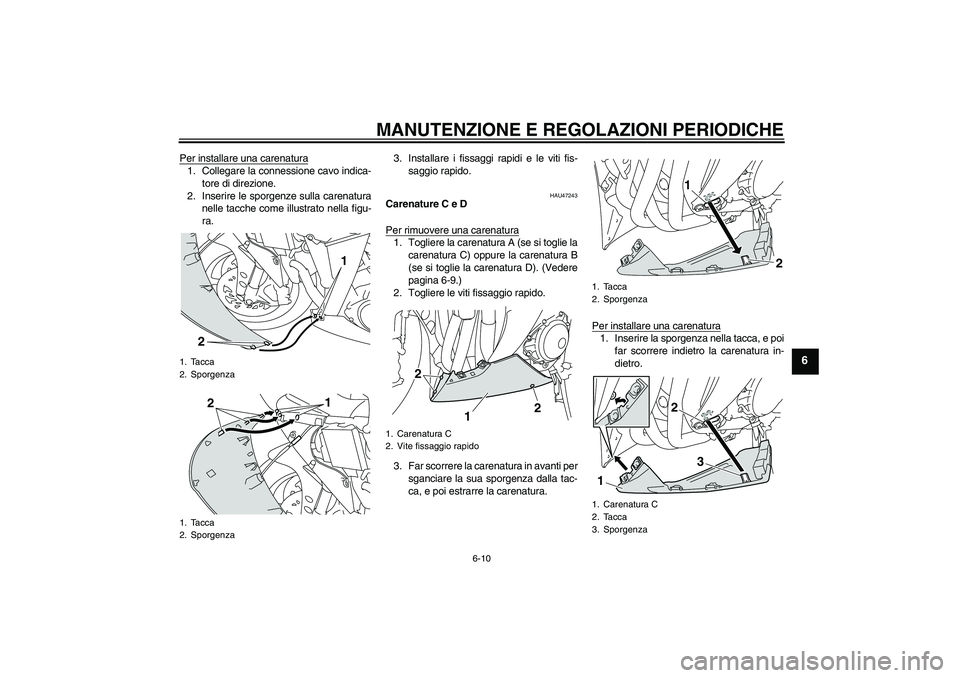

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
Per installare una carenatura1. Collegare la connessione cavo indica-
tore di direzione.
2. Inserire le sporgenze sulla carenatura
nelle tacche come illustrato nella figu-
ra.3. Installare i fissaggi rapidi e le viti fis-
saggio rapido.
HAU47243
Carenature C e D
Per rimuovere una carenatura1. Togliere la carenatura A (se si toglie la
carenatura C) oppure la carenatura B
(se si toglie la carenatura D). (Vedere
pagina 6-9.)
2. Togliere le viti fissaggio rapido.
3. Far scorrere la carenatura in avanti per
sganciare la sua sporgenza dalla tac-
ca, e poi estrarre la carenatura.Per installare una carenatura
1. Inserire la sporgenza nella tacca, e poi
far scorrere indietro la carenatura in-
dietro.
1. Tacca
2. Sporgenza
1. Tacca
2. Sporgenza
2
1
1
2
1. Carenatura C
2. Vite fissaggio rapido
22
2 2
1
1. Tacca
2. Sporgenza
1. Carenatura C
2. Tacca
3. Sporgenza
1
2
2
3
1
U14BH2H0.book Page 10 Tuesday, June 15, 2010 3:07 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
2. Posizionare la carenatura nella sua
posizione originaria, e poi installare le
viti fissaggio rapido.
3. Installare la carenatura A oppure B.
HAU39062
Pannelli A e B
Per togliere il pannelloTogliere i bulloni, e poi asportare il pannello
come illustrato nella figura.Per installare un pannello
Posizionare il pannello nella sua posizione
originaria e poi installare i bulloni.
HAU19652
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
1. Carenatura D
2. Tacca
3. Sporgenza
3
12
1. Pannello A
2. Bullone
21
Candela secondo specifica:
NGK/LMAR9E-J
U14BH2H0.book Page 11 Tuesday, June 15, 2010 3:07 PM

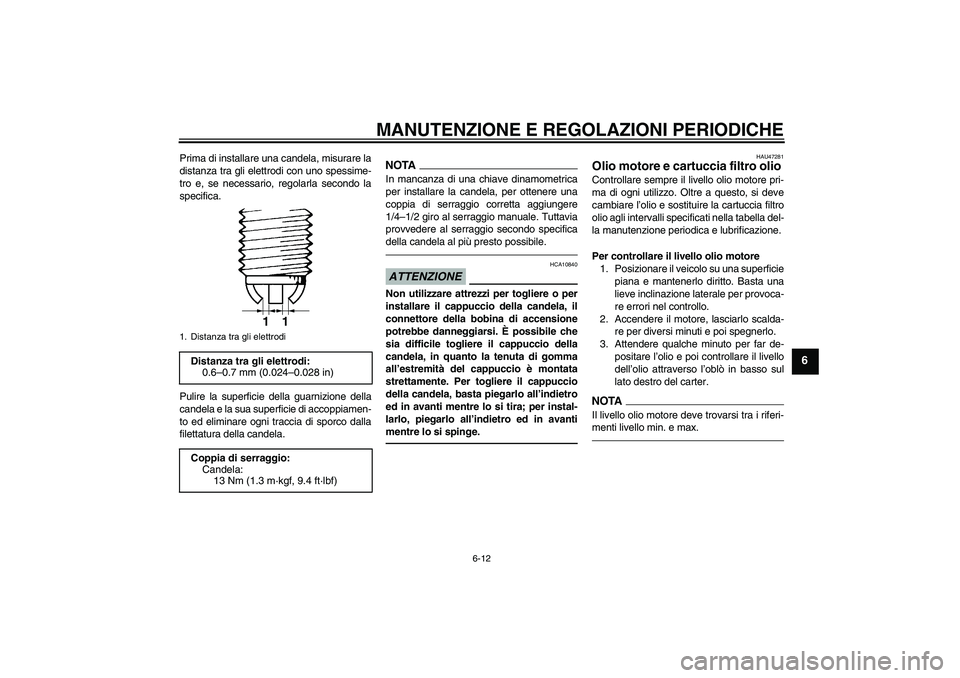

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.ATTENZIONE
HCA10840
Non utilizzare attrezzi per togliere o per
installare il cappuccio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avanti
mentre lo si spinge.
HAU47281
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per far de-
positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato destro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti livello min. e max.
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.6–0.7 mm (0.024–0.028 in)
Coppia di serraggio:
Candela:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1
1
U14BH2H0.book Page 12 Tuesday, June 15, 2010 3:07 PM

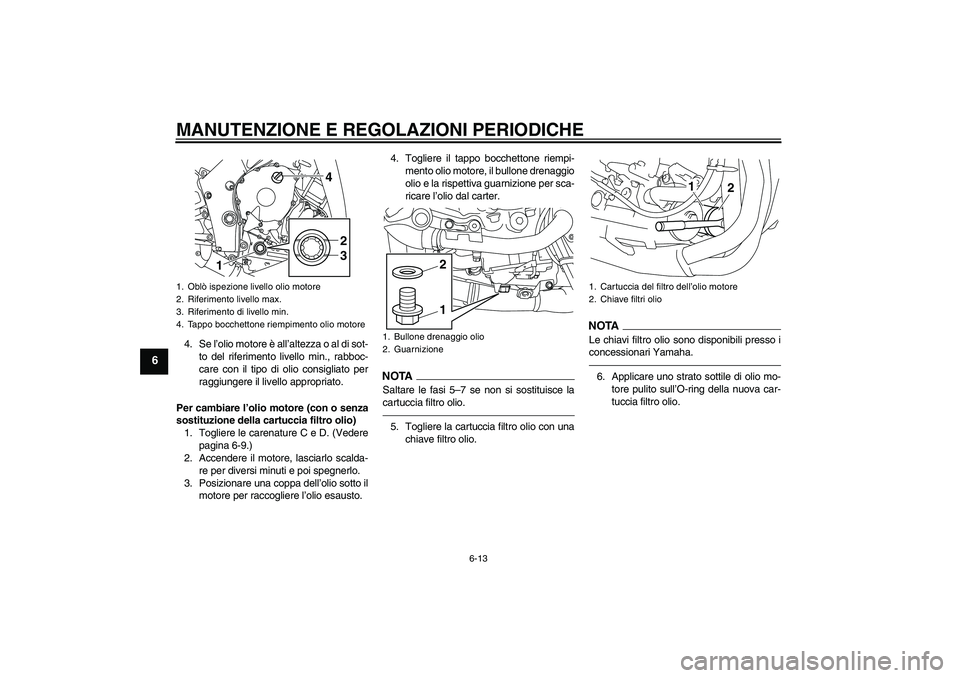

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
4. Se l’olio motore è all’altezza o al di sot-
to del riferimento livello min., rabboc-
care con il tipo di olio consigliato per
raggiungere il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Togliere le carenature C e D. (Vedere
pagina 6-9.)
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.
NOTASaltare le fasi 5–7 se non si sostituisce la
cartuccia filtro olio.5. Togliere la cartuccia filtro olio con una
chiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.6. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
4. Tappo bocchettone riempimento olio motore
2 4
13
1. Bullone drenaggio olio
2. Guarnizione
12
1. Cartuccia del filtro dell’olio motore
2. Chiave filtri olio
1
2
U14BH2H0.book Page 13 Tuesday, June 15, 2010 3:07 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6

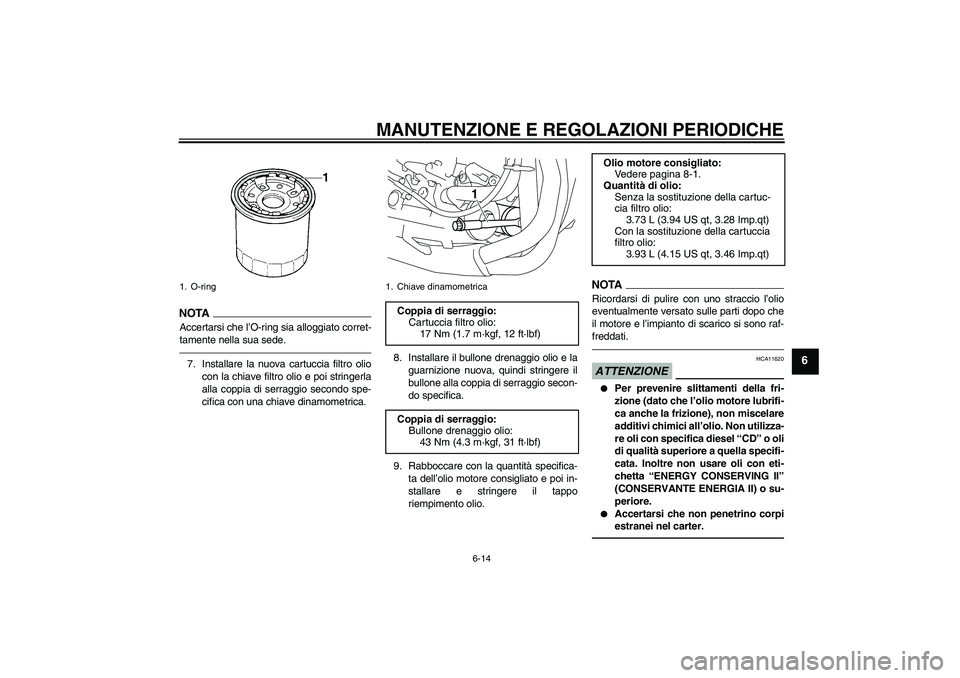

NOTA
Accertarsi che l’O-ring sia alloggiato corret-
tamente nella sua sede.7. Installare la nuova cartuccia filtro olio
con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.8. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
9. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpi
estranei nel carter.
1. O-ring
1. Chiave dinamometrica
Coppia di serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuc-
cia filtro olio:
3.73 L (3.94 US qt, 3.28 Imp.qt)
Con la sostituzione della cartuccia
filtro olio:
3.93 L (4.15 US qt, 3.46 Imp.qt)
U14BH2H0.book Page 14 Tuesday, June 15, 2010 3:07 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10401
Se la spia livello olio lampeggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spegnere immediatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.11. Spegnere il motore, attendere qualche
minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
12. Installare le carenature.
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU38173
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTA

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il livello del liquido refrigerante è
all’altezza o al di sotto del riferimento
livello min., togliere il coperchio del
serbatoio liquido refrigerante rimuo-
vendo i bulloni, aprire il tappo serbato-
io liquido refrigerante, quindi
aggiungere liquido refrigerante fino al
riferimento livello max.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è caldo.
[HWA15161]
ATTENZIONE: Se non si di-
spone di liquido refrigerante, utiliz-
zare al suo posto acqua distillata o
acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
lata, in quanto sono dannose per il
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1
3 2
U14BH2H0.book Page 15 Tuesday, June 15, 2010 3:07 PM
