YAMAHA YZF-R1 2012 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2012, Model line: YZF-R1, Model: YAMAHA YZF-R1 2012Pages: 116, PDF Size: 2.82 MB
Page 101 of 116
MANUTENÇÃO PERIÓDICA E AJUSTES
6-41
6
PAU42503

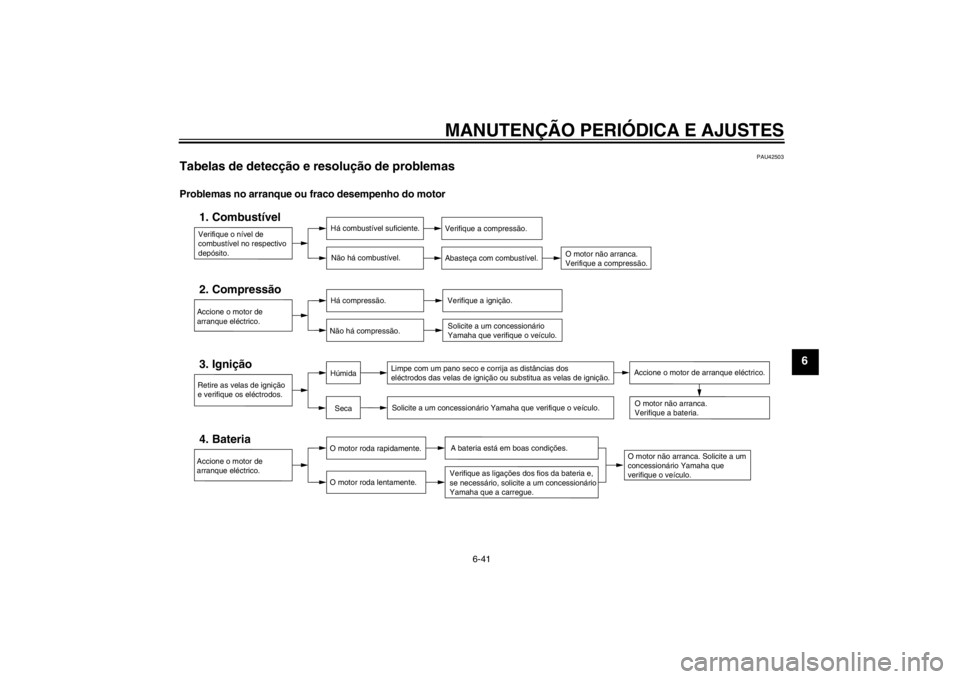

Tabelas de detecção e resolução de problemas Problemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.Não há combustível.
Verifique a compressão.
Abasteça com combustível.
O motor não arranca.
Verifique a compressão.
Accione o motor de
arranque eléctrico.2. Compressão
Há compressão.
Não há compressão.
Verifique a ignição. Solicite a um concessionário
Yamaha que verifique o veículo.
Retire as velas de ignição
e verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
eléctrodos das velas de ignição ou substitua as velas de igniç\
ão.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca. Solicite a um
concessionário Yamaha que
verifique o veículo.O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, solicite a um concessionário
Yamaha que a carregue.
SecaHúmida
Accione o motor de arranque eléctrico.
U1KBP0P0.book Page 41 Monday, July 25, 2011 2:23 PM
Page 102 of 116
MANUTENÇÃO PERIÓDICA E AJUSTES
6-42
6
Sobreaquecimento do motor
AV I S O
PWAT1040
●
Não retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido e o vapor muito quentes podem
ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor tenha arre-
fecido.
●
Coloque um pedaço de pano espesso, tal como uma toalha, sobre a tampa do radiador, e depois rode lentamente a tampa
no sentido contrário ao dos ponteiros do relógio até esta parar para permitir o escape de qualquer pressão residual. Quan-
do o ruído sibilante parar, prima a tampa enquanto a roda no sentido contrário ao dos ponteiros do relógio e, de seguida,
retire a tampa.
NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido re frigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
U1KBP0P0.book Page 42 Monday, July 25, 2011 2:23 PM
Page 103 of 116
CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-1
7
PAU37833
Cor mate cuidado PRECAUÇÃO
PCA15192
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU36904
Cuidados Embora a concepção aberta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o tem-
po de vida e optimizando o desempenho.
Antes da limpeza1. Tape as saídas do silencioso com um saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas e coberturas, assim como todos os
acopladores e conectores eléctricos,
incluindo as tampas da vela de igni-
ção, estão bem fixos.
3. Retire a sujidade extremamente entra-
nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto nos
vedantes, anilhas, carretos, corrente de transmissão e eixos das rodas. En-
xagúe sempre a sujidade e o desen-
gordurante com água.
Limpeza
PRECAUÇÃO
PCA15092
●
Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afectada durante mais tempo
do que o recomendado. Além disso,
enxagúe minuciosamente a área
com água, seque-a imediatamente
e aplique um spray anti-corrosão.
●
Uma limpeza inadequada pode da-
nificar as peças plásticas (como as
carenagens, painéis, pára-ventos,
lentes do farol dianteiro, lentes dos
indicadores, etc.) e os silenciosos.
Utilize um pano ou esponja macia e
limpa com água para limpar os
plásticos. Contudo, se as partes
plásticas não puderem ser bem lim-
pas com água, pode utilizar um de-
tergente suave diluído na água.
Enxagúe bem todos os resíduos de
U1KBP0P0.book Page 1 Monday, July 25, 2011 2:23 PM
Page 104 of 116
CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-2
7
detergente usando bastante água,
uma vez que o mesmo é prejudicial
para os plásticos.
●
Não utilize nenhum produto quími-
co agressivo nas peças de plástico
ou nos silenciosos. Evite utilizar
panos ou esponjas que tenham es-
tado em contacto com produtos de
limpeza fortes ou abrasivos, sol-
vente ou diluente, combustível (ga-
solina), produtos anti-ferrugem ou
de remoção da ferrugem, líquido
dos travões, anti-congelante ou
electrólito.
●
Não utilize sistemas de lavagem a
alta pressão ou dispositivos de lim-
peza a jacto de vapor, uma vez que
podem causar infiltração de água e
deterioração nas seguintes zonas:
vedantes (dos rolamentos da roda e
do braço oscilante, forquilha e tra-
vões), compartimentos de armaze-
nagem, componentes eléctricos
(acopladores, conectores, instru-
mentos, interruptores e luzes), tu-
bos de respiração e respiradouros.
●
Para os motociclos equipados com
pára-vento: Não utilize produtos de
limpeza fortes ou esponjas duras,
uma vez que podem causar perda
de cor ou riscos. Alguns compos-tos de limpeza para plásticos po-
dem deixar riscos no pára-vento.
Teste o produto numa pequena par-
te oculta do pára-vento, para se as-
segurar de que não deixa ficar
marcas. Se o pára-vento ficar risca-
do, utilize um composto de poli-
mento de qualidade para plástico
após a lavagem.
Após a utilização normalRetire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxagúe totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de fa-
zer a limpeza.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar ou
em estradas nas quais foi espalhado sal.
NOTAO sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até à
Primavera.1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido. PRECAUÇÃO: Não utili-
ze água morna pois esta aumenta a
acção corrosiva do sal.
[PCA10791]
2. Depois de secar o motociclo, aplique um spray anti-corrosão em todas as
superfícies metálicas, incluindo as cro-
madas e niqueladas (excepto nos si-
lenciosos de titânio), para evitar a
corrosão.
Limpeza dos silenciosos de titânioEste modelo está equipado com silenciosos
de titânio, os quais necessitam dos seguin-
tes cuidados especiais.●
Utilize apenas um pano ou esponja
macia e limpa com detergente suave e
água para limpar os silenciosos de ti-
tânio. Contudo, se os silenciosos não
puderem ser bem limpos com deter-
gente suave, podem ser utilizados
produtos alcalinos e uma escova ma-
cia.
U1KBP0P0.book Page 2 Monday, July 25, 2011 2:23 PM
Page 105 of 116
CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
●
Nunca utilize compostos ou outros tra-
tamentos especiais para limpar os si-
lenciosos de titânio, uma vez que
estes removerão o acabamento exteri-
or dos silenciosos.
●
Até mesmo as mais pequenas quanti-
dades de óleo, tais como as proveni-
entes de panos impregnados de óleo
ou dedadas, deixarão manchas nos si-
lenciosos de titânio, as quais podem
ser removidas com um detergente su-
ave.
●
Note que a descoloração induzida ter-
micamente da parte do tubo de esca-
pe que entra nos silenciosos de titânio
é normal e não pode ser removida.
Após a limpeza 1. Seque o motociclo com uma camurça ou um pano absorvente.
2. Seque imediatamente a corrente de
transmissão e lubrifique-a para evitar
que enferruje.
3. Utilize um produto de polir crómio para
dar brilho a peças de crómio, alumínio
e aço inoxidável.
4. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-corro-
são em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas. 5. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.
6. Retoque pequenos danos na pintura provocados por pedras, etc.
7. Encere todas as superfícies pintadas.
8. Deixe o motociclo secar completa- mente antes de o guardar ou tapar.
AV I S O
PWA11131
A presença de contaminantes nos tra-
vões ou nos pneus pode provocar a per-
da de controlo.●
Certifique-se de que não existe óleo
ou cera nos travões ou nos pneus.
●
Caso necessário, limpe os discos
do travão e os revestimentos do tra-
vão com um agente de limpeza de
discos do travão normal ou aceto-
na, e lave os pneus com água mor-
na e um detergente suave. Antes de
conduzir a velocidades superiores,
teste o motociclo quanto ao desem-
penho dos travões e ao comporta-
mento nas curvas.
PRECAUÇÃO
PCA10800
●
Aplique óleo em spray ou cera com
moderação e certifique-se de que
limpa qualquer excesso.
●
Nunca aplique óleo nem cera em
peças de borracha e plástico, trate-
as com um produto de tratamento
adequado.
●
Evite utilizar compostos de poli-
mento abrasivos, pois estes des-
gastam a pintura.
NOTA●
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.
●
As lavagens, o tempo de chuva ou os
climas húmidos podem causar o em-
baciamento da lente do farol dianteiro.
Ligar o farol dianteiro durante um pe-
queno período de tempo ajudará a re-
mover a humidade da lente.
U1KBP0P0.book Page 3 Monday, July 25, 2011 2:23 PM
Page 106 of 116
CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
PAU26203
Armazenagem Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó. An-
tes de cobrir o motociclo, verifique se o mo-
tor e o sistema de escape estão frios.PRECAUÇÃO
PCA10810
●
Guardar o motociclo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.
●
Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-
tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:1. Siga todas as instruções da secção “Cuidados” deste capítulo. 2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem para proteger os cilindros, os anéis do
pistão, etc. da corrosão.a. Retire as tampas das velas de igni- ção e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe- rimentos provocados por faís-
cas, certifique-se de que liga os
eléctrodos da vela de ignição à
terra enquanto liga o motor.
[PWA10951]
e. Retire as tampas das velas de igni-
ção e, de seguida, instale as velas
de ignição e as respectivas tam-
pas.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Cubra as saídas do silencioso com sa-
cos de plástico para impedir a entrada
de humidade nas mesmas.
7. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [menos de 0 °C
(30 °F) ou mais de 30 °C (90 °F)]. Para
obter mais informações relativamente
ao acondicionamento da bateria, con-
sulte a página 6-33.
U1KBP0P0.book Page 4 Monday, July 25, 2011 2:23 PM
Page 107 of 116
CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-5
7
NOTAAntes de guardar o motociclo, deverá fazer
todas as reparações necessárias.
U1KBP0P0.book Page 5 Monday, July 25, 2011 2:23 PM
Page 108 of 116
ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:2070 mm (81.5 in)
Largura total:
715 mm (28.1 in)
Altura total: 1130 mm (44.5 in)
Altura do assento: 835 mm (32.9 in)
Distância entre os eixos:
1415 mm (55.7 in)
Distância mínima do chão: 135 mm (5.31 in)
Raio de viragem mínimo: 3500 mm (137.8 in)Peso:Massa em vazio:206 kg (454 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, dois veios de excêntricos
em cada cabeça (DOHC)
Disposição do cilindro: 4 cilindros em linha
Cilindrada:
998 cm³
Diâmetro curso:
78.0 52.2 mm (3.07 2.06 in)
Relação de compressão: 12.70 : 1
Sistema de arranque:
Arrancador eléctrico Sistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Tipo: SAE 10W-40, 10W-50, 15W-40, 20W-40
ou 20W-50
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Sem substituição do cartucho do filtro de
óleo: 3.73 L (3.94 US qt, 3.28 Imp.qt)
Com substituição do cartucho do filtro de
óleo: 3.93 L (4.15 US qt, 3.46 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt) Capacidade do radiador (incluindo todas as
vias):
2.73 L (2.89 US qt, 2.40 Imp.qt)
Filtro de ar:Elemento do filtro de ar:Elemento de papel revestido a óleoCombustível:Combustível recomendado:Apenas gasolina sem chumbo com índice
de octano superior ao normal
Capacidade do depósito de combustível: 18.0 L (4.76 US gal, 3.96 Imp.gal)
Volume da reserva de combustível: 3.1 L (0.82 US gal, 0.68 Imp.gal)Injecção de combustível:Corpo do acelerador:Marca da identificação:
1KB8 00Vela(s) de ignição:Fabricante/modelo:NGK/LMAR9E-J
Distância do eléctrodo da vela de ignição:
0.6–0.7 mm (0.024–0.028 in)Embraiagem:Tipo de embraiagem:Em óleo, multi-discoTransmissão:Relação primária de redução:1.512 (65/43)
Transmissão final: Corrente
Relação secundária de redução:
2.765 (47/17)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U1KBP0P0.book Page 1 Monday, July 25, 2011 2:23 PM
Page 109 of 116
ESPECIFICAÇÕES
8-2
8
Tipo de transmissão:Permanentemente engrenada, 6
velocidades
Operação: Accionamento com o pé esquerdo
Relação das velocidades: 1.ª:2.533 (38/15)
2.ª: 2.063 (33/16)
3.ª:
1.762 (37/21)
4.ª: 1.522 (35/23)
5.ª: 1.364 (30/22)
6.ª:
1.269 (33/26)Quadro:Tipo de quadro:Diamond
Ângulo de avanço:
24.00 grau
Cauda: 102 mm (4.0 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão: 120/70 ZR17M/C (58W)
Fabricante/modelo: MICHELIN/POWER PURE A
Fabricante/modelo:
DUNLOP/Qualifier II
Pneu traseiro:Tipo: Sem câmara de ar
Dimensão:
190/55 ZR17M/C (75W)
Fabricante/modelo: MICHELIN/POWER PURE
Fabricante/modelo: DUNLOP/Qualifier IICarga:Carga máxima: 189 kg (417 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:0–90 kg (0–198 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm², 42 psi)
Condição de carga: 90–189 kg (198–417 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade: Dianteiro:250 kPa (2.50 kgf/cm², 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm², 42 psi)
Roda dianteira:Tipo de roda:Roda de liga
Dimensão do aro:
17M/C x MT3.50Roda traseira:Tipo de roda:Roda de liga
Dimensão do aro:
17M/C x MT6.00Travão dianteiro:Tipo:Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado: DOT 4Travão traseiro:Tipo:
Travão de disco
Operação: Accionamento com o pé direito
Líquido recomendado: DOT 4Suspensão dianteira:Tipo:Forquilha telescópica
Tipo de mola/amortecedor: Amortecedor a óleo/mola helicoidal
Curso da roda:
120.0 mm (4.72 in)Suspensão traseira:Tipo:Braço oscilante (suspensão de elo)
U1KBP0P0.book Page 2 Monday, July 25, 2011 2:23 PM
Page 110 of 116
ESPECIFICAÇÕES
8-3
8
Tipo de mola/amortecedor:Amortecedor a óleo de gás/mola helicoidal
Curso da roda: 120.0 mm (4.72 in)Sistema eléctrico:Sistema de ignição:Ignição por bobina transistorizada
Sistema de carregamento: Magneto de C.A.Bateria:Modelo:YTZ10S
Voltagem, capacidade: 12 V, 8.6 AhFarol dianteiro:Tipo de lâmpada:Lâmpada de halogénioVoltagem, consumo em watts
quantidade das lâmpadas:Farol dianteiro:
12 V, 55 W 2
Luz do travão/farolim traseiro: LED
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W 2
Sinal de mudança de direcção traseiro: 12 V, 10.0 W 2
Mínimos: LED
Luz da chapa de matrícula:
12 V, 5.0 W 1
Iluminação do contador: LED Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos: LED
Luz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção: LED
Luz de advertência do nível de combustível: LED
Luz de advertência da temperatura do
refrigerante: LED
Luz de advertência de problema no motor:
LED
Indicador luminoso do sistema imobilizador: LED
Indicador luminoso do ponto de mudança de
velocidade: LED
Indicador/luz de advertência do sistema de
controlo de tracção: LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro: 20.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição:
15.0 A
Fusível da ventoinha do radiador: 10.0 A 2 Fusível do sinal de mudança de direcção:
7.5 A
Fusível do sistema de injecção: 15.0 A
Fusível do amortecedor de direcção:
7.5 A
Fusível de reserva: 7.5 A
Fusível da válvula eléctrica do acelerador: 7.5 A
U1KBP0P0.book Page 3 Monday, July 25, 2011 2:23 PM
