MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
2. Coloque a carenagem na respectivaposição original e, depois, instale os fi-
xadores rápidos (tipo parafuso).
3. Instale a carenagem A ou B.
PAU19652
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída. Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
1. Carenagem D
2. Fenda
3. Prolongamento
3
1
2
Vela de ignição especificada: NGK/LMAR9E-J
1. Distância do eléctrodo da vela de ignição
Distância do eléctrodo da vela de
ignição:
0.6–0.7 mm (0.024–0.028 in)
1
1
U1KBP0P0.book Page 11 Monday, July 25, 2011 2:23 PM
Page 72 of 116
MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
NOTASe não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificado
logo que possível.PRECAUÇÃO
PCA10840
Não utilize ferramentas para retirar ou
instalar a tampa da vela de ignição, caso
contrário o acoplador da bobina de igni-
ção pode ser danificado. Poderá ser difí-
cil retirar a tampa da vela de ignição,
uma vez que o vedante de borracha do
rebordo da tampa encaixa firmemente.
Para retirar a tampa da vela de ignição,
basta rodá-la para a frente e para trás en-
quando puxa a mesma para fora; para a
instalar, rode-a para a frente e para trás
enquanto a empurra para dentro.
PAU47281
Óleo do motor e cartucho do fil-
tro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor1. Coloque o veículo numa superfície ni- velada e segure-o numa posição verti-
cal. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o óleo assente e depois verifique o nível
do óleo através da janela de verifica-
ção situada no lado inferior direito do
cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe na mar-
ca de nível mínimo ou abaixo desta,
adicione óleo suficiente do tipo reco-
mendado para corrigir o nível.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo) 1. Retire as carenagens C e D. (Consulte a página 6-9.)
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
Binário de aperto:
Vela de ignição:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)1. Janela de verificação do nível de óleo do
motor
2. Marca do nível máximo
3. Marca do nível mínimo
4. Tampa de enchimento de óleo do motor
2
4
1 3
U1KBP0P0.book Page 12 Monday, July 25, 2011 2:23 PM
Page 73 of 116
MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
4. Retire a tampa de enchimento de óleo,a cavilha de drenagem de óleo do mo-
tor e a respectiva anilha, para drenar o
óleo do cárter.NOTAIgnore os passos 5–7 se não desejar subs-
tituir o cartucho do filtro de óleo.5. Retire o cartucho do filtro de óleo comuma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.6. Aplique uma camada pouco espessade óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
NOTACertifique-se de que o anel de vedação em
O está bem encaixado.7. Instale o novo cartucho do filtro deóleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.
1. Cavilha de drenagem do óleo do motor
2. Anilha
12
1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo
1 2
1. Anel de vedação em O
U1KBP0P0.book Page 13 Monday, July 25, 2011 2:23 PM
Page 74 of 116
MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
8. Instale a cavilha de drenagem de óleodo motor e a respectiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
9. Reabasteça com a quantidade especi- ficada de óleo do motor recomendado
e, depois, instale e aperte a tampa de
enchimento de óleo.
NOTADepois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11620
●
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.
●
Certifique-se de que não entra ne-
nhum material estranho no cárter.
10. Coloque o motor em funcionamento e deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10401
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, mesmo
que o nível de óleo esteja correcto, des-
ligue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-
que o veículo.11. Desligue o motor, aguarde alguns mi-nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
12. Instale as carenagens.
1. Chave de binárioBinário de aperto: Cartucho do filtro de óleo:17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto: Cavilha de drenagem do óleo do
motor:43 Nm (4.3 m·kgf, 31 ft·lbf)
1
Óleo do motor recomendado:Consulte a página 8-1.
Quantidade de óleo: Sem substituição do cartucho do fil-
tro de óleo:
3.73 L (3.94 US qt, 3.28 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
3.93 L (4.15 US qt, 3.46 Imp.qt)
U1KBP0P0.book Page 14 Monday, July 25, 2011 2:23 PM
Page 75 of 116
MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
PAU20070
Refrigerante O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU38173
Verificação do nível de líquido refrige-
rante1. Coloque o veículo numa superfície ni- velada e segure-o numa posição verti-
cal.NOTA●
O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.
●
Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.
2. Verifique o nível de refrigerante no re-
servatório de refrigerante.NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.
3. Se o líquido refrigerante se encontrarna marca de nível mínimo ou abaixo
desta, retire a cobertura do reservató-
rio de refrigerante removendo as res-
pectivas cavilhas, retire a tampa do
reservatório de refrigerante e depois
acrescente líquido refrigerante até
atingir a marca do nível máximo.
AVISO! Retire apenas a tampa do reservatório de refrigerante. Nunca
tente retirar a tampa do radiador en-
quanto o motor estiver quente.
[PWA15161]
PRECAUÇÃO: Caso não te-
nha líquido refrigerante, utilize
água destilada ou água macia. Não
utilize água dura nem água salgada
pois danificam o motor. Caso tenha
utilizado água em vez de líquido re- frigerante, substitua-a por líquido
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10472]
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1
3 2
1. Cobertura do reservatório de refrigerante
2. Cavilha
1
2
U1KBP0P0.book Page 15 Monday, July 25, 2011 2:23 PM
Page 76 of 116
MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
4. Instale a tampa e depois a coberturado reservatório de refrigerante colo-
cando as respectivas cavilhas.
PAU47303
Substituição do líquido refrigerante1. Coloque o veículo numa superfície ni- velada e, se necessário, deixe o motor
arrefecer.
2. Retire as carenagens B e C. (Consulte a página 6-9.)
3. Coloque um recipiente sob o motor
para recolher o líquido refrigerante
usado. 4. Retire a tampa do radiador. AVISO!
Nunca tente retirar a tampa do radi-
ador enquanto o motor estiver
quente.
[PWA10381]
5. Retire a cavilha de drenagem de refri-gerante e a anilha para drenar o siste-
ma de refrigeração. 6. Remova a cobertura do reservatório
de refrigerante retirando as cavilhas e,
depois, remova a tampa do reservató-
rio de refrigerante.
7. Retire o reservatório de refrigerante, retirando as cavilhas, e depois vire-o
de cima para baixo para o esvaziar.
1. Tampa do reservatório de refrigeranteCapacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Tampa do radiador
1. Cavilha de drenagem de refrigerante
2. Anilha
1
12
1. Cobertura do reservatório de refrigerante
2. Cavilha
1. Tampa do reservatório de refrigerante
1
2
1
U1KBP0P0.book Page 16 Monday, July 25, 2011 2:23 PM
Page 77 of 116
MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6
8. Depois do refrigerante estar totalmen-te drenado, lave minuciosamente o
sistema de refrigeração com água lim-
pa da torneira.
9. Instale o reservatório de refrigerante,
colocando as respectivas cavilhas.
10. Instale a cavilha de drenagem de refri- gerante e a nova anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado. 11. Verta o líquido refrigerante recomen-
dado no reservatório até à marca do
nível máximo e, depois, volte a colocar
a tampa do reservatório de refrigeran-
te.
12. Verta o líquido refrigerante recomen- dado no radiador até este ficar cheio.
13. Instale a tampa do radiador, coloque o motor em funcionamento, deixe-o ao
ralenti durante alguns minutos e desli-
gue-o.
14. Retire a tampa do radiador para verifi- car o nível de líquido refrigerante no
radiador. Se necessário, acrescente lí- quido refrigerante suficiente até que
atinja o topo do radiador e, finalmente,
coloque a tampa do radiador.
15. Coloque o motor em funcionamento e verifique se existem fugas de líquido
refrigerante no veículo. Caso detecte
fugas de líquido refrigerante, solicite a
um concessionário Yamaha que verifi-
que o sistema de refrigeração.
16. Instale a cobertura do reservatório de refrigerante colocando as respectivas
cavilhas.

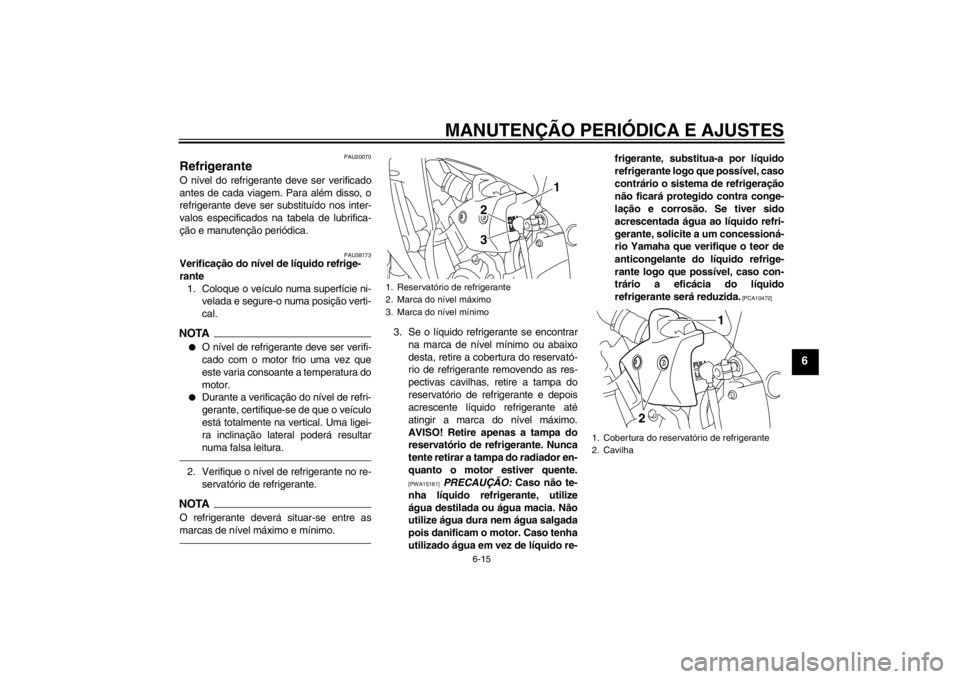

17. Instale as carenagens.1. Reservatório de refrigerante
2. CavilhaBinário de aperto: Cavilha de drenagem de refrigeran-
te:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
1
2
Proporção de mistura de anticonge-
lante/água:1:1
Anticongelante recomendado: Anticongelante de etilenoglicol de
alta qualidade com anti-corrosivos
para motores em alumínio
Quantidade de líquido refrigerante: Capacidade do radiador (incluindo
todas as vias):2.73 L (2.89 US qt, 2.40 Imp.qt)
Capacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U1KBP0P0.book Page 17 Monday, July 25, 2011 2:23 PM
Page 78 of 116
MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
PAU36764
Elemento do filtro de ar O elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Solicite a um concessionário Yamaha que
substitua o elemento do filtro de ar.
PAU44734
Verificação da velocidade de ra-
lenti do motor Verifique a velocidade de ralenti do motor e,
se necessário, solicite a um concessionário
Yamaha que a rectifique.
PAU21384
Verificação da folga do punho do
acelerador A folga do punho do acelerador deverá me-
dir 3.0–5.0 mm (0.12–0.20 in) na borda in-
terior do punho do acelerador. Verifique
periodicamente a folga do punho do acele-
rador e, se necessário, solicite a um con-
cessionário Yamaha que a ajuste.
Velocidade de ralenti do motor:
1150–1250 rpm1. Folga do punho do acelerador
1
U1KBP0P0.book Page 18 Monday, July 25, 2011 2:23 PM
Page 79 of 116
MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
6
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU21775
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10503
A utilização deste veículo com a pressão
dos pneus incorrecta pode causar feri-
mentos graves ou morte devido à perda
de controlo.●
A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
●
A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para este
modelo.
AV I S O
PWA10511
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregado
pode provocar um acidente.
Pressão de ar dos pneus (medida
com os pneus frios): 0–90 kg (0–198 lb): Fr e nt e :250 kPa (2.50 kgf/cm², 36 psi)
Tr á s : 290 kPa (2.90 kgf/cm², 42 psi)
90–189 kg (198–417 lb):
Fr e nt e :250 kPa (2.50 kgf/cm², 36 psi)
Tr á s :
290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade: Fr e nt e :
250 kPa (2.50 kgf/cm², 36 psi)
Tr á s : 290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima*: 189 kg (417 lb)
* Peso total com condutor, passagei-
ro, carga e acessórios
U1KBP0P0.book Page 19 Monday, July 25, 2011 2:23 PM
Page 80 of 116
MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
6
Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AV I S O
PWA10471
●
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
●
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
●
Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respectivas ca-
racterísticas óptimas.
Informações relativas aos pneus
Este motociclo está equipado com pneus
sem câmara de ar, válvulas de ar do pneu e
rodas de liga.
AV I S O
PWA10481
●
Os pneus da frente e de trás devem
ser da mesma marca e modelo;
caso contrário, as características
de condução do motociclo podem
ser diferentes, o que poderia causar
um acidente.
●
Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.
1. Flanco do pneu
2. Profundidade do piso do pneuProfundidade mínima do piso do
pneu (frente e trás):1.6 mm (0.06 in)
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
U1KBP0P0.book Page 20 Monday, July 25, 2011 2:23 PM
