COMMANDES ET INSTRUMENTS
3-6
3
ATTENTION
FCA10021
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.N.B.●
Pour les véhicules équipés d’un ou
plusieurs ventilateurs : le ou les venti-
lateurs se mettent en marche et se
coupent automatiquement en fonction
de la température du liquide de refroi-
dissement dans le radiateur.
●
En cas de surchauffe du moteur, sui-
vre les instructions à la page 6-41.
U1KBF0F0.book Page 6 Monday, July 25, 2011 9:38 AM

COMMANDES ET INSTRUMENTS
3-7
3
AffichageConditionsCe qu’il convient de faire
Moins de 39 °C
(moins de 103 °F) Le message “Lo” s’affiche. En ordre. On peut démarrer.
40–116 °C
(104–242 °F) La température du liquide de
refroidissement s’affiche.
En ordre. On peut démarrer.
Plus de 117 °C
(plus de 243 °F) La température du liquide de
refroidissement clignote.
Le témoin d’alerte s’allume.Arrêter le véhicule et laisser tourner le
moteur au ralenti jusqu’à ce que la tem-
pérature du liquide de refroidissement
redescende.
Si la température ne redescend pas,
couper le moteur. (Voir page 6-41.)
U1KBF0F0.book Page 7 Monday, July 25, 2011 9:38 AM

COMMANDES ET INSTRUMENTS
3-8
3
FAU11534
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un problème est détecté dans le cir-
cuit électrique contrôlant le moteur. Dans ce
cas, il convient de faire vérifier le système
embarqué de diagnostic de pannes par un
concessionnaire Yamaha. (Les explications
au sujet du système embarqué de diagnos-
tic de pannes se trouvent à la page 3-16.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU51850
Témoin/témoin d’avertissement du sys-
tème de régulation antipatinage “TCS”
Ce témoin/témoin d’avertissement clignote
dès l’enclenchement du système de régula-
tion antipatinage.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
Lorsque le système de régulation antipati-
nage est défini sur un mode “TCS”, autre
que “OFF”, et que le système de régulation
antipatinage fonctionne, le témoin clignote.
Si le système de régulation antipatinage se
désactive pendant la conduite, “TCS OFF”
s’affiche et le témoin/témoin d’avertisse-
ment, ainsi que le témoin d’alerte de panne
du moteur s’allument. (Le système de régu-
lation antipatinage est expliqué à la page
3-22.)
Le cas échéant, il convient d’essayer de
réactiver la régulation antipatinage et les té-
moins en suivant le procédé sous “Réacti-
vation” à la page 3-23.
FAU11574
Témoin de changement de vitesse
Ce témoin peut être réglé de sorte à s’allu-
mer et s’éteindre à des régimes moteur
spécifiés, ce qui permet donc au pilote de
se rendre compte qu’il est temps de passer
à la vitesse supérieure.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha. (Pour plus de détails
concernant la fonction et les réglages de ce
témoin, se reporter à la page 3-16.)
FAU38624
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
1. Témoin d’alerte de panne moteur “ ”
2. Témoin/témoin d’avertissement du système
de régulation antipatinage “TCS”
3. Affichage de mode du système de régulation antipatinage
123
U1KBF0F0.book Page 8 Monday, July 25, 2011 9:38 AM

COMMANDES ET INSTRUMENTS
3-9
3
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact a été tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois
armé.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-16.)
FAU51811
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12422
Veiller à effectuer tout réglage du bloc
de compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effectué
pendant la conduite risque de distraire
et augmente ainsi les risques d’acci-
dents.Le bloc de compteurs multifonctions est
composé des éléments suivants :●
un compteur de vitesse
●
un compte-tours
●
un compteur kilométrique
●
deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
●
un totalisateur de la réserve (affichant
la distance parcourue depuis que le té-
moin d’alerte du niveau de carburant
s’est allumé)
●
un chronomètre
●
une montre
●
un afficheur de la température du li-
quide de refroidissement
●
un afficheur de la température de l’air
d’admission
●
un afficheur du rapport engagé
●
un afficheur de mode de conduite (affi-
chant le mode de conduite sélec-
tionné)
1. Bouton “RESET”
2. Bouton “SELECT”
3. Compte-tours
4. Témoin de changement de vitesse
5. Affichage de mode du système de régulation antipatinage
6. Afficheur de la température du liquide de re- froidissement/de la température de l’air d’ad-
mission
7. Afficheur de mode de conduite
8. Compteur de vitesse
9. Compteur kilométrique/totalisateur journa- lier/totalisateur de la réserve/consommation
de carburant instantanée/consommation de
carburant moyenne
10.Montre/chronomètre
11.Afficheur du rapport engagé2
1 3
4
5
6
7
8
9
10
11
U1KBF0F0.book Page 9 Monday, July 25, 2011 9:38 AM

COMMANDES ET INSTRUMENTS
3-10
3
●
un afficheur de la consommation de
carburant (fonctions de consommation
instantanée et moyenne)
●
un afficheur de mode d’antipatinage à
l’accélération (affichant le mode d’anti-
patinage sélectionné)
●
un système embarqué de diagnostic
de pannes
●
une fonction de réglage de la lumino-
sité de l’écran et de réglage du témoin
de changement de vitesse
N.B.●
Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de sé-
lection “SELECT” et de remise à zéro
“RESET”, excepté pour le réglage de
la luminosité et du témoin de change-
ment de vitesse.
●
Pour le modèle vendu au R.-U.
uniquement : Pour afficher la valeur
aux compteurs (vitesse et kilométri-
que/totalisateur/afficheur de consom-
mation) en milles plutôt qu’en kilomè-
tres, il convient d’appuyer sur le
bouton de sélection “SELECT” pen-
dant au moins une seconde.
Compte-tours
Le compte-tours électrique permet de con-
trôler la vitesse de rotation du moteur et de
maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro en guise
de test du circuit électrique.ATTENTION
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 13750 tr/mn et au-delà
Modes montre et chronomètre
Réglage de la montre1. Appuyer simultanément sur le boutonde sélection “SELECT” et le bouton de
remise à zéro “RESET” pendant au
moins deux secondes.
2. Une fois que l’affichage des heures cli- gnote, régler les heures en appuyant
sur le bouton de remise à zéro “RE-
SET”.
3. Appuyer sur le bouton de sélection “SELECT”. L’affichage des minutes se
met à clignoter.
4. Régler les minutes en appuyant sur le bouton de remise à zéro “RESET”.
5. Appuyer sur le bouton de sélection “SELECT”, puis le relâcher pour que la
montre se mette en marche.

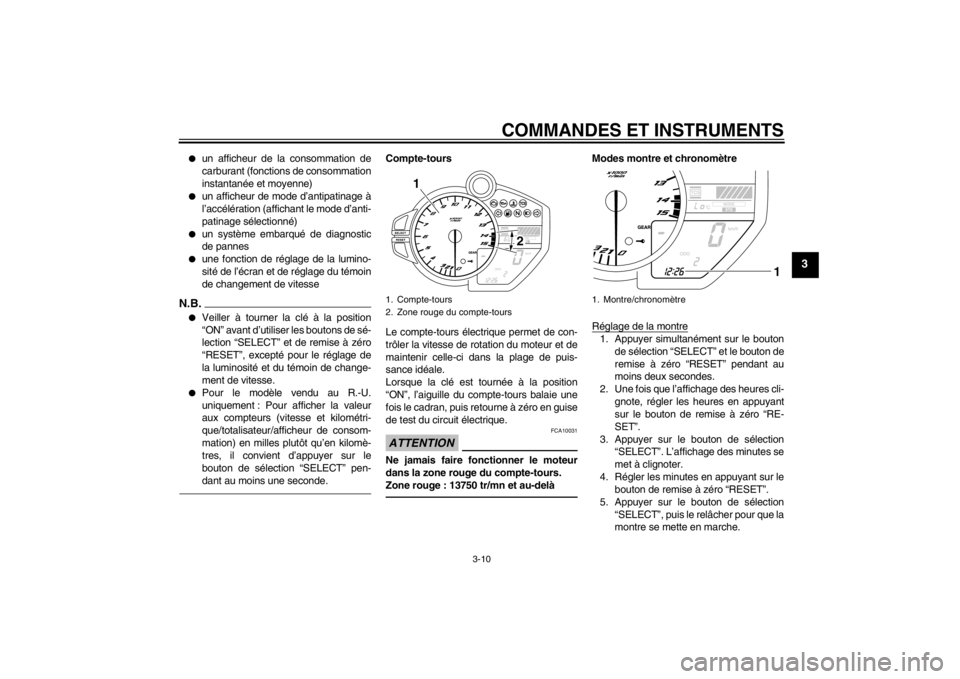

1. Compte-tours
2. Zone rouge du compte-tours
2
1
1. Montre/chronomètre
1
U1KBF0F0.book Page 10 Monday, July 25, 2011 9:38 AM

COMMANDES ET INSTRUMENTS
3-11
3
Affichage du chronomètrePour afficher le chronomètre, appuyer si-
multanément sur le bouton de sélection
“SELECT” et le bouton de réinitialisation
“RESET”. Pour retourner à l’affichage de la
montre, appuyer simultanément sur le bou-
ton de sélection “SELECT” et le bouton de
réinitialisation “RESET”. Cette action n’est
toutefois pas possible lorsque le chronomè-
tre est en route.
Fonction normale1. Démarrer le chronomètre en appuyantsur le bouton “RESET”.
2. Arrêter le chronomètre en appuyant
sur le bouton “SELECT”.
3. Remettre le chronomètre à zéro en ap- puyant une nouvelle fois sur le bouton
“SELECT”.
Fonction temps de passage1. Démarrer le chronomètre en appuyant sur le bouton “RESET”.
2. Appuyer sur le contacteur du démarreur “ ” ou le bouton “RESET”
pour mesurer les temps de passage.
Les temps de passage s’affichent au
compteur kilométrique pendant cinq
secondes. 3. Appuyer sur le contacteur du
démarreur “ ” ou sur le bouton “RE-
SET” pour afficher le dernier temps de
passage ou sur le bouton “SELECT”
pour arrêter le chronomètre et afficher
le dernier temps de passage.
Historique des temps de passage
Le nombre de temps de passage pouvant
être enregistrés est de 20. L’historique des
temps de passage s’affiche soit par ordre
chronologique inverse ou par ordre de vi-
tesse. 1. Appuyer sur le bouton “SELECT” pen- dant au moins une seconde pour sé-
lectionner le classement par ordre
chronologique inverse ; “L-20” s’affi- che au chronomètre. Appuyer une
nouvelle fois sur le bouton “SELECT”
pour sélectionner le classement par
vitesse ; “F-20” s’affiche au chronomè-
tre.
N.B.●
Classement par ordre chronologique
inverse : les temps de passage sont
affichés du dernier au premier (à sa-
voir, L1, L2, L3, L4).
●
Classement par vitesse : les temps de
passage sont affichés du plus rapide
au plus lent (à savoir, F1, F2, F3, F4).
2. Appuyer sur le bouton “RESET”. Selon
le mode de classement sélectionné,
“L1” ou “F1” apparaît à l’afficheur de
température du liquide de refroidisse-
ment/de la température de l’air d’ad-
mission, et le temps correspondant
s’affiche au chronomètre.
3. Appuyer sur le bouton “SELECT” pour classer le temps de passage affiché
par ordre croissant (à savoir 1, 2, 3, 4),
et sur le bouton “RESET” pour classer
le temps de passage affiché par ordre
décroissant (à savoir 20, 19, 18, 17).

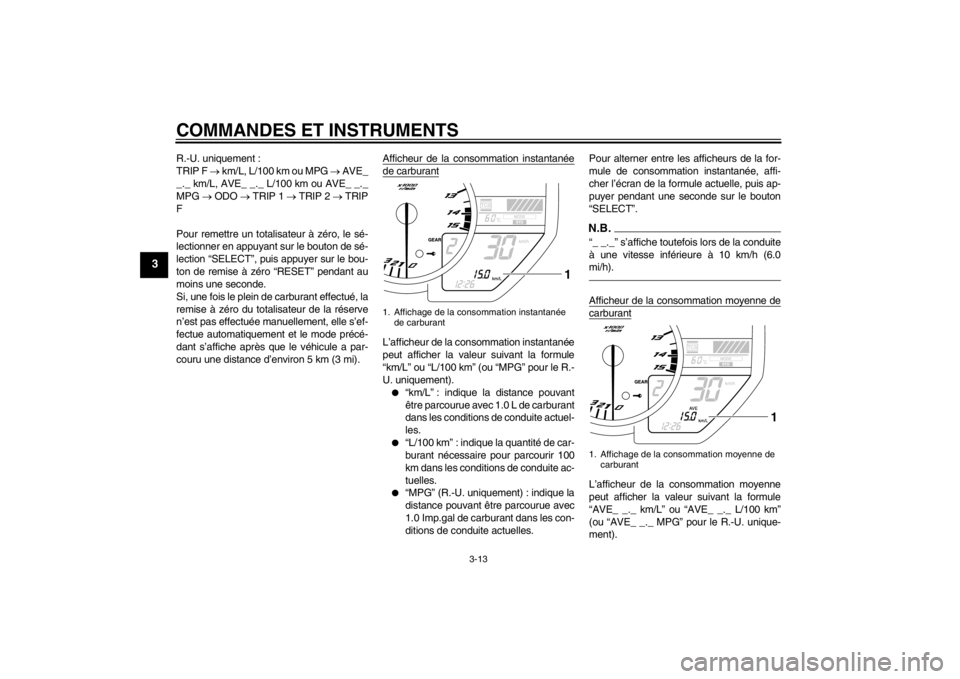

1. Afficheur de la température du liquide de re- froidissement/de la température de l’air d’ad-
mission
2. Chronomètre
21
U1KBF0F0.book Page 11 Monday, July 25, 2011 9:38 AM

COMMANDES ET INSTRUMENTS
3-12
3
N.B.●
Pour passer du classement par ordre
chronologique inverse au classement
par vitesse et inversement, appuyer
sur le bouton “SELECT” pendant au
moins une seconde pour annuler le
mode sélectionné à cet instant, puis
répéter l’étape 1 pour sélectionner le
mode voulu.
●
Pour remettre à zéro le mode de clas-
sement des temps sélectionné, ap-
puyer sur le bouton “RESET” pendant
au moins une seconde.
4. Appuyer sur le bouton “SELECT” pen-dant au moins une seconde pour an-
nuler l’historique et retourner à la fonc-
tion chronomètre. Compteur kilométrique, totalisateurs,
consommation instantanée et consom-
mation moyenne de carburant
Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage (compteur
kilométrique “ODO”, totalisateurs journa-
liers “TRIP 1” et “TRIP 2”, consommation de
carburant instantanée “km/L” ou “L/100 km”
et consommation de carburant moyenne
“AVE_ _._ km/L” ou “AVE_ _._ L/100 km”)
dans l’ordre suivant :
ODO
 TRIP 1  TRIP 2  km/L ou L/100
km  AVE_ _._ km/L ou AVE_ _._ L/100
km  ODO R.-U. uniquement :
Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage (compteur
kilométrique “ODO”, totalisateurs journa-
liers “TRIP 1” et “TRIP 2”, consommation de
carburant instantanée “km/L”, “L/100 km”
ou “MPG” et consommation de carburant
moyenne “AVE_ _._ km/L”, “AVE_ _._
L/100 km” ou “AVE_ _._ MPG”) dans l’ordre
suivant :
ODO
 TRIP 1  TRIP 2  km/L, L/100
km ou MPG  AVE_ _._ km/L, AVE_ _._
L/100 km ou AVE_ _._ MPG  ODO
Quand le témoin d’alerte du niveau de car-
burant s’allume (se reporter à la page 3-4),
l’écran passe automatiquement en mode
d’affichage de la réserve “TRIP F” et affiche
la distance parcourue à partir de cet instant.
Dans ce cas, l’affichage (totalisateurs,
compteur kilométrique, consommation ins-
tantanée et consommation moyenne de
carburant) se modifie comme suit à la pres-
sion sur le bouton de sélection “SELECT” :
TRIP F  km/L ou L/100 km  AVE_ _._
km/L ou AVE_ _._ L/100 km  ODO 
TRIP 1  TRIP 2  TRIP F
1. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve/consommation
de carburant instantanée/consommation de
carburant moyenne
1
U1KBF0F0.book Page 12 Monday, July 25, 2011 9:38 AM

COMMANDES ET INSTRUMENTS
3-13
3
R.-U. uniquement :
TRIP F  km/L, L/100 km ou MPG  AVE_
_._ km/L, AVE_ _._ L/100 km ou AVE_ _._
MPG  ODO  TRIP 1  TRIP 2  TRIP
F
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le bou-
ton de remise à zéro “RESET” pendant au
moins une seconde.
Si, une fois le plein de carburant effectué, la
remise à zéro du totalisateur de la réserve
n’est pas effectuée manuellement, elle s’ef-
fectue automatiquement et le mode précé-
dant s’affiche après que le véhicule a par-
couru une distance d’environ 5 km (3 mi). Afficheur de la consommation instantanée
de carburantL’afficheur de la consommation instantanée
peut afficher la valeur suivant la formule
“km/L” ou “L/100 km” (ou “MPG” pour le R.-
U. uniquement).●
“km/L” : indique la distance pouvant
être parcourue avec 1.0 L de carburant
dans les conditions de conduite actuel-
les.
●
“L/100 km” : indique la quantité de car-
burant nécessaire pour parcourir 100
km dans les conditions de conduite ac-
tuelles.
●
“MPG” (R.-U. uniquement) : indique la
distance pouvant être parcourue avec
1.0 Imp.gal de carburant dans les con-
ditions de conduite actuelles.Pour alterner entre les afficheurs de la for-
mule de consommation instantanée, affi-
cher l’écran de la formule actuelle, puis ap-
puyer pendant une seconde sur le bouton
“SELECT”.
N.B.“_ _._” s’affiche toutefois lors de la conduite
à une vitesse inférieure à 10 km/h (6.0
mi/h).Afficheur de la consommation moyenne decarburantL’afficheur de la consommation moyenne
peut afficher la valeur suivant la formule
“AVE_ _._ km/L” ou “AVE_ _._ L/100 km”
(ou “AVE_ _._ MPG” pour le R.-U. unique-
ment).
1. Affichage de la consommation instantanée
de carburant
1
1. Affichage de la consommation moyenne de carburant
1
U1KBF0F0.book Page 13 Monday, July 25, 2011 9:38 AM

COMMANDES ET INSTRUMENTS
3-14
3
L’afficheur indique la consommation
moyenne de carburant depuis sa dernière
remise à zéro.●
“AVE_ _._ km/L” : indique la distance
moyenne pouvant être parcourue avec
1.0 L de carburant.
●
“AVE_ _._ L/100 km” : indique la quan-
tité moyenne de carburant nécessaire
pour parcourir 100 km.
●
“AVE_ _._ MPG” (R.-U. uniquement) :
indique la distance moyenne pouvant
être parcourue avec 1.0 Imp.gal de
carburant.
Pour alterner entre les afficheurs de la for-
mule de consommation moyenne, afficher
l’écran de la formule actuelle, puis appuyer
pendant une seconde sur le bouton “SE-
LECT”.
Pour réinitialiser l’afficheur de la consom-
mation moyenne, le sélectionner en ap-
puyant sur le bouton “SELECT”, puis ap-
puyer sur le bouton “RESET” pendant au
moins une seconde.
N.B.Après la réinitialisation d’un afficheur de la
consommation moyenne, “_ _._” s’affiche
jusqu’à l’accomplissement du premier kilo-
mètre (0.6 mi).
Afficheur du rapport engagé
Cet afficheur indique le rapport sélectionné.
Le point mort est signalé par “ ” et par le
témoin de point mort.
Afficheur de mode de conduite Cet afficheur indique le mode de conduite
sélectionné : “STD”, “A” ou “B”. Pour plus de
détails sur les modes et leur sélection, se
reporter aux pages 3-1 et 3-20.
Afficheur de la température du liquide de
refroidissement
Cet afficheur indique la température du li-
quide de refroidissement.
N.B.Lorsque l’on sélectionne l’afficheur de la
température du liquide de refroidissement,
“C” s’affiche d’abord pendant une seconde,
puis la température du liquide de refroidis-
sement s’affiche ensuite.

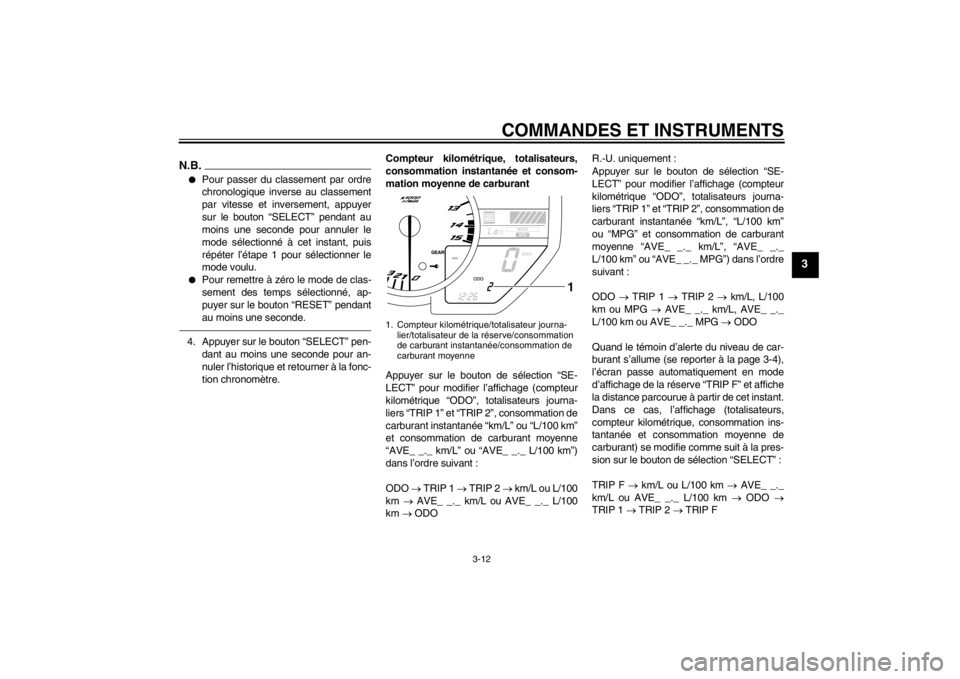

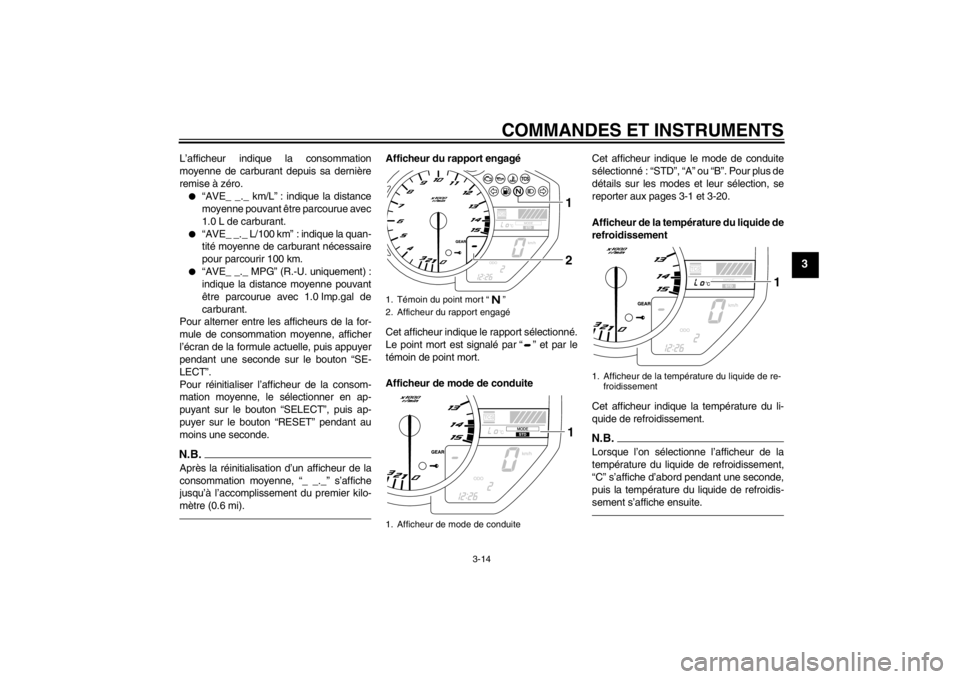

1. Témoin du point mort “ ”
2. Afficheur du rapport engagé
1. Afficheur de mode de conduite
211
1. Afficheur de la température du liquide de re-
froidissement
1
U1KBF0F0.book Page 14 Monday, July 25, 2011 9:38 AM

COMMANDES ET INSTRUMENTS
3-15
3
ATTENTION
FCA10021
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.Afficheur de la température de l’air d’ad-
mission
L’afficheur de la température de l’air d’ad-
mission indique la température de l’air as-
piré dans le boîtier de filtre à air. Tourner la
clé à la position “ON”, puis appuyer sur le
bouton “RESET” pour passer de l’afficheur
de la température du liquide de refroidisse-
ment à l’afficheur de la température de l’air
d’admission. Appuyer à nouveau sur le bou-
ton “RESET” pour retourner à l’afficheur de
la température du liquide de refroidisse-
ment.
N.B.●
Le témoin d’alerte de la température
du liquide de refroidissement s’allume
en cas de surchauffe du moteur,
même lorsque l’écran affiche la tem-
pérature de l’air d’admission.
●
Lorsque la clé est tournée à la position
“ON”, la température du liquide de re-
froidissement s’affiche automatique-
ment, quel que soit l’affichage sélec-
tionné avant d’avoir tourné la clé sur
“OFF”.
●
Lorsque l’afficheur de la température
de l’air d’admission est sélectionné,
“A” s’affiche d’abord avant la tempéra-
ture.
Affichage de mode du système de régu-
lation antipatinage
Cet affichage indique le mode de régulation
antipatinage sélectionné. Pour plus de dé-
tails sur les modes et leur sélection, se re-
porter à la page 3-22.
1. Afficheur de la température de l’air d’admis-
sion
1
1. Affichage de mode du système de régulation antipatinage
1
U1KBF0F0.book Page 15 Monday, July 25, 2011 9:38 AM
