CONSIGNES DE SÉCURITÉ
1-4
1
Yamaha. Yamaha n’est pas en mesure detester les produits disponibles sur le mar-
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
d ifications issus du marché secon daire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils repré-
sentent pour soi-même et pour autrui. La
mise en place de produits issus du marché
secondaire ou l’exécution d’une autre mo-
dification du véhicule venant altérer le
concept ou les caractéristiques du véhicule
peut soumettre les occupants du véhicule
ou des tiers à des risques accrus de bles-
sures ou de mort. Le propriétaire est res-
ponsable des dommages découlant d’une
modification du véhicule. Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.
 Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui- don ou autour de la fourche
peuvent créer des déséquilibres
dus à une mauvaise distribution du
poids ou à des changements
d’ordre aérodynamique. Si des ac-
cessoires sont montés sur le gui-
don ou autour de la fourche, ils
doivent être aussi légers et com-
pacts que possible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre ins- table. De tels accessoires peuvent
également rendre le véhicule ins-
table lors du croisement ou du dé-
passement de camions.
• Certains accessoires peuvent for-
cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
 La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus d u marché secon-
d aire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons
peuvent ne pas être adéquats. Se reporterU2SGF0F0.book Page 4 Wednesday, June 12, 2013 6:02 PM

CONSIGNES DE SÉCURITÉ
1-5
1
à la page 6-20 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.  Retirer tous les éléments lâches de la
moto.
 S’assurer que le robinet de carburant
(le cas échéant) est à la position “OFF”
et qu’il n’y a pas de fuites de carbu-
rant.
 Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
 Engager une vitesse (pour les mo-
dèles munis d’une boîte de vitesses à
commande manuelle).
 Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
 Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.U2SGF0F0.book Page 5 Wednesday, June 12, 2013 6:02 PM

DESCRIPTION
2-1
2
FAU10411

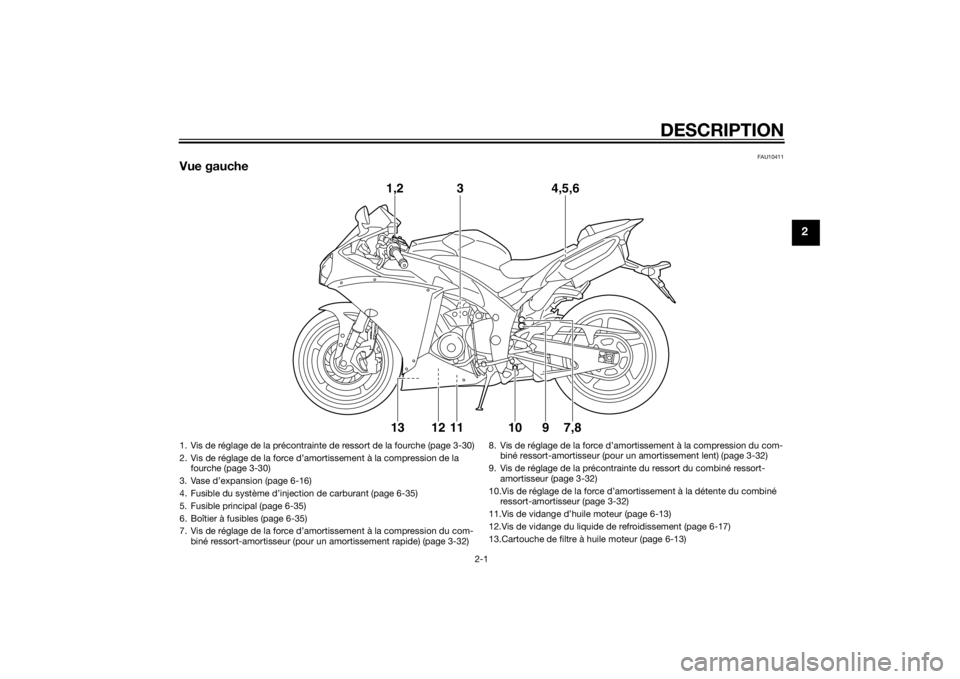

Vue gauche
1,2
3
4,5,6
13
12
11
10
7,8
9
1. Vis de réglage de la précontrainte de ressort de la fourche (page 3-30)
2. Vis de réglage de la force d’amortissement à la compression de la fourche (page 3-30)
3. Vase d’expansion (page 6-16)
4. Fusible du système d’injection de carburant (page 6-35)
5. Fusible principal (page 6-35)
6. Boîtier à fusibles (page 6-35)
7. Vis de réglage de la force d’amortissement à la compression du com- biné ressort-amortisseur (pour un amortissement rapide) (page 3-32) 8. Vis de réglage de la force d’amortissement à la compression du com-
biné ressort-amortisseur (pour un amortissement lent) (page 3-32)
9. Vis de réglage de la précontrainte du ressort du combiné ressort- amortisseur (page 3-32)
10.Vis de réglage de la force d’amortissement à la détente du combiné ressort-amortisseur (page 3-32)
11.Vis de vidange d’huile moteur (page 6-13)
12.Vis de vidange du liquide de refroidissement (page 6-17)
13.Cartouche de filtre à huile moteur (page 6-13)
U2SGF0F0.book Page 1 Wednesday, June 12, 2013 6:02 PM

DESCRIPTION
2-2
2
FAU10421
Vue droite
1,2,3
4
9
5,6
7
8
10
11
12
13
1. Compartiment de rangement (page 3-29)
2. Support de sangle de fixation des bagages (page 3-35)
3. Accroche-casque (page 3-28)
4. Serrure de selle (page 3-27)
5. Batterie (page 6-33)
6. Trousse de réparation (page 6-2)
7. Bouchon du réservoir de carburant (page 3-24)
8. Vis de réglage de la force d’amortissement à la détente de la fourche (page 3-30) 9. Bouchon du radiateur (page 6-16)
10.Bouchon de remplissage de l’huile moteur (page 6-13)
11.Hublot de contrôle du niveau d’huile moteur (page 6-13)
12.Contacteur de feu stop sur frein arrière (page 6-24)
13.Réservoir du liquide de frein arrière (page 6-25)U2SGF0F0.book Page 2 Wednesday, June 12, 2013 6:02 PM

DESCRIPTION
2-3
2
FAU10431
Commandes et instruments
12 3 6
5789
4
1. Levier d’embrayage (page 3-20)
2. Combiné de contacteurs gauche (page 3-18)
3. Contacteur à clé/antivol (page 3-2)
4. Bloc de compteurs multifonctions (page 3-8)
5. Contacteur des feux de détresse (page 3-19)
6. Réservoir du liquide de frein avant (page 6-25)
7. Combiné de contacteurs droit (page 3-18)
8. Poignée des gaz (page 6-20) 9. Levier de frein (page 3-21)
U2SGF0F0.book Page 3 Wednesday, June 12, 2013 6:02 PM

COMMANDES ET INSTRUMENTS
3-1
3
FAU10978
Immobilisateur antivolCe véhicule est équipé d’un immobilisa-
teur, dispositif de dissuasion de vol intégré,
protégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants : une clé d’enregistrement de codes
(anneau en plastique rouge)
 deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé
 un transpondeur (dans la clé d’enre-
gistrement de codes)
 un immobilisateur 
un bloc de commande électronique
(ECU)
 un témoin de l’immobilisateur antivol
(Voir page 3-7.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code
étant un procédé délicat, il faut le confier à
un concessionnaire Yamaha, en se présen-
tant chez lui avec le véhicule ainsi que les
trois clés. Ne pas se servir de la clé à an-
neau rouge pour conduire le véhicule.
Celle-ci ne doit servir que pour l’enregistre-
ment des codes. Toujours se servir d’une
clé à anneau noir pour conduire le véhicule.
ATTENTION
FCA11822
 NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout réenre-
gistrement de co de est impossible.
Le moteur se mettra en marche
avec les clés conventionnelles,
mais il fau dra remplacer tout le sys-
tème de l’immobilisateur antivol si
l’enregistrement d’un nouveau
co de s’avère nécessaire (p. ex., fa-
brication d’un double supplémen-
taire ou perte d e toutes les clés conventionnelles). Il est
dès lors
hautement recomman dé d’utiliser
une des clés conventionnelles pour
la con duite et de conserver la clé
d ’enregistrement de co des dans un
lieu sûr.
 Ne plonger aucune d es clés dans
d u liqui de.
 N’exposer aucune clé à des tempé-
ratures excessivement élevées.
 Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de haut-
parleurs).
 Ne pas placer d’objet transmettant
d es signaux électriques à proximité
d ’une des clés.
 Ne pas d époser d’objet lour d sur
aucune des clés.
 Ne
rectifier aucune d es clés ni mo-
d ifier leur forme.
 Ne pas retirer l’anneau en plastique
des clés.
 Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.
 Éloigner les clés de contact d u vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d ’enregistrement de co des.
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)U2SGF0F0.book Page 1 Wednesday, June 12, 2013 6:02 PM

COMMANDES ET INSTRUMENTS
3-2
3
Éloigner les clés d’autres immobili-
sateurs antivols d u contacteur à
clé, car celles-ci risquent de provo-
quer d es interférences.
FAU10473
Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU10551
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatri- culation et les veilleuses s’allument, et le
moteur peut être mis en marche. La clé ne
peut être retirée.
N.B.Les phares s’allument automatiquement
dès la mise en marche du moteur et restent
allumés jusqu’à ce que la clé soit tournée
sur “OFF”, même lorsque le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé d
e contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte d e contrôle du
véhicule et être la cause d’un acci dent.
FAU10685
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.
P
ON
OFF
LOCK
U2SGF0F0.book Page 2 Wednesday, June 12, 2013 6:02 PM

COMMANDES ET INSTRUMENTS
3-3
3
Blocage de la direction1. Tourner le guidon tout à fait vers lagauche.
2. Appuyer sur la clé à partir de la posi- tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé. Déblocage de la direction
Appuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
FAU10942
(stationnement)
La direction est bloquée ; le feu arrière,
l’éclairage de la plaque d’immatriculation et
les veilleuses sont allumés. Les feux de dé-
tresse et les clignotants peuvent être allu-
més, mais tous les autres circuits élec-
triques sont coupés. La clé peut être
retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA11021
Ne pas utiliser la position d e stationne-
ment trop longtemps, car la batterie
pourrait se décharger.
1. Appuyer.
2. Tourner.12
1. Appuyer.
2. Tourner.12
U2SGF0F0.book Page 3 Wednesday, June 12, 2013 6:02 PM

COMMANDES ET INSTRUMENTS
3-4
3
FAU49394
Témoins et témoins d’alerte
FAU11031
Témoin des clignotants “ ” et “ ”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11255
Témoin d’alerte du niveau d ’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.N.B. Dans une côte ou lors d’une accéléra-
tion ou décélération brusques, le té-
moin d’alerte pourrait se mettre à
trembloter, même si le niveau d’huile
est correct. Ceci n’indique donc pas
une panne. 
Le circuit de détection du niveau
d’huile est également surveillé par un
système embarqué de diagnostic de
pannes. En cas de détection d’un pro-
blème dans le circuit, le témoin se met
à clignoter à la cadence suivante
jusqu’à ce que le problème soit
résolu : Le témoin d’alerte du niveau
d’huile clignote dix fois, puis s’éteint
pendant 2.5 secondes. Le cas
échéant, faire contrôler le véhicule par
un concessionnaire Yamaha.
FAU11367
Témoin d’alerte du niveau d e
carburant “ ”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 3.1 L (0.82 US gal, 0.68 Imp.gal)
de carburant dans le réservoir. Quand ce
témoin s’allume, il convient de refaire le
plein dès que possible.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
1. Témoin de changement de vitesse
2. Témoin d’alerte de panne moteur “ ”
3. Témoin d’alerte du niveau d’huile “ ”
4. Témoin d’alerte de la température du liquide de refroidissement “ ”
5. Témoin/témoin d’avertissement du système de régulation antipatinage “TCS”
6. Témoin des clignotants droits “ ”
7. Témoin de feu de route “ ”
8. Témoin du point mort “ ”
9. Témoin d’alerte du niveau de carburant “ ”
10.Témoin des clignotants gauches “ ”
11.Témoin de l’immobilisateur antivol1 2
34561178910
U2SGF0F0.book Page 4 Wednesday, June 12, 2013 6:02 PM

COMMANDES ET INSTRUMENTS
3-5
3
N.B.Le circuit de détection du niveau de carbu-
rant est également surveillé par un système
embarqué de diagnostic de pannes. En cas
de détection d’un problème dans le circuit,
le témoin se met à clignoter à la cadence
suivante jusqu’à ce que le problème soit
résolu : Le témoin d’alerte du niveau de
carburant clignote huit fois, puis s’éteint
pendant 3.0 secondes. Le cas échéant,
faire contrôler le véhicule par un conces-
sionnaire Yamaha.
FAU47753
Témoin d’alerte de la température d u li-
qui de de refroi dissement “ ”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper
immédiatement le moteur et le laisser re-
froidir.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.N.B. Pour les véhicules équipés d’un ou
plusieurs ventilateurs : le ou les venti-
lateurs se mettent en marche et se
coupent automatiquement en fonc-
tion de la température du liquide de
refroidissement dans le radiateur.
 En cas de surchauffe du moteur,
suivre les instructions à la page 6-42.
U2SGF0F0.book Page 5 Wednesday, June 12, 2013 6:02 PM
