Contrôle des roulements de roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU68230
BatterieATTENTION
FCA22960
Utiliser uniquement la batterie d’origine
YAMAHA spécifiée. L’utilisation d’une
batterie différente peut entraîner l’échecde l’IMU et le calage du moteur.
La batterie se trouve sous la selle du pilote.
(Voir page 4-37.)ATTENTION
FCA22970
L’IMU se trouve sous la batterie. Il est
très sensible et ne peut pas être réparé
par l’utilisateur, c’est pourquoi nous dé-
conseillons de retirer le boîtier de la bat- terie ou de manipuler l’IMU directement.

Ne pas enlever, modifier ou placer
des matériaux étrangers dans ou
autour du boîtier de la batterie.

Ne pas soumettre l’IMU à des chocs
violents et manipuler la batterie
avec soin.

Ne pas obstruer le trou de reniflard
de l’IMU et ne pas le nettoyer à l’aircomprimé.
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape (VR-
LA). Il n’est pas nécessaire de contrôler le
niveau d’électrolyte ni d’ajouter de l’eau dis-
tillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.AVERTISSEMENT
FWA10761

L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Évit er tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
3. Batterie
1
2
3
2CR-28199-FG.book 33 ページ ２０１５年５月１日　金曜日　午前９時５８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-34
1
2
3
4
5
67
8
9
10
11
12
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.

Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.

TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.

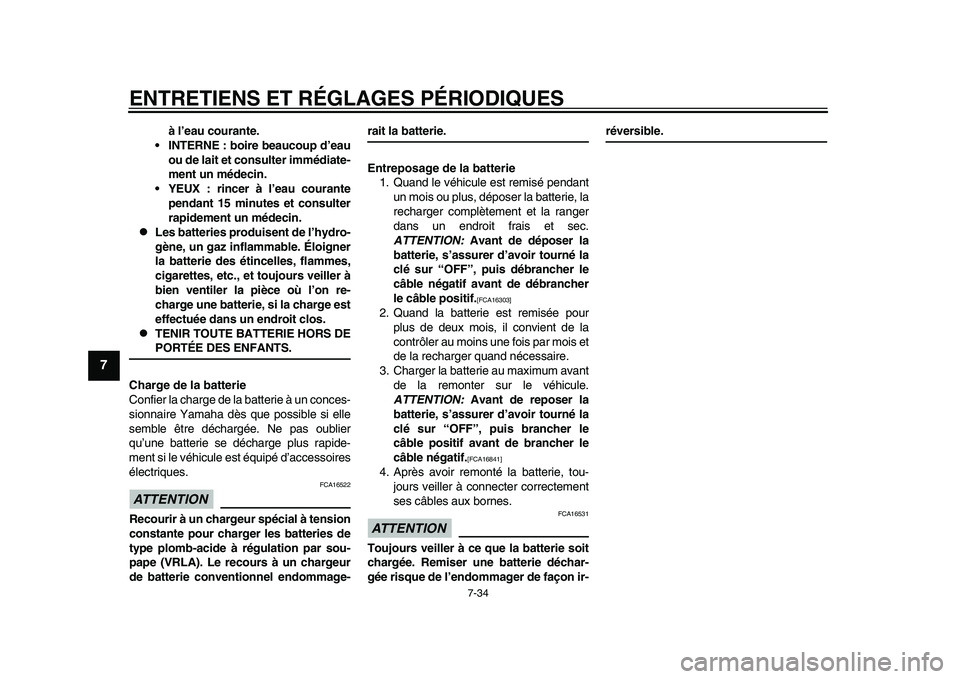

Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-
rait la batterie.
Entreposage de la batterie 1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION: Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16303]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
ATTENTION: Avant de reposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16841]
4. Après avoir remonté la batterie, tou- jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-
réversible.
2CR-28199-FG.book 34 ページ ２０１５年５月１日　金曜日　午前９時５８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-35
1
2
3
4
5
678
9
10
11
12
FAU66591

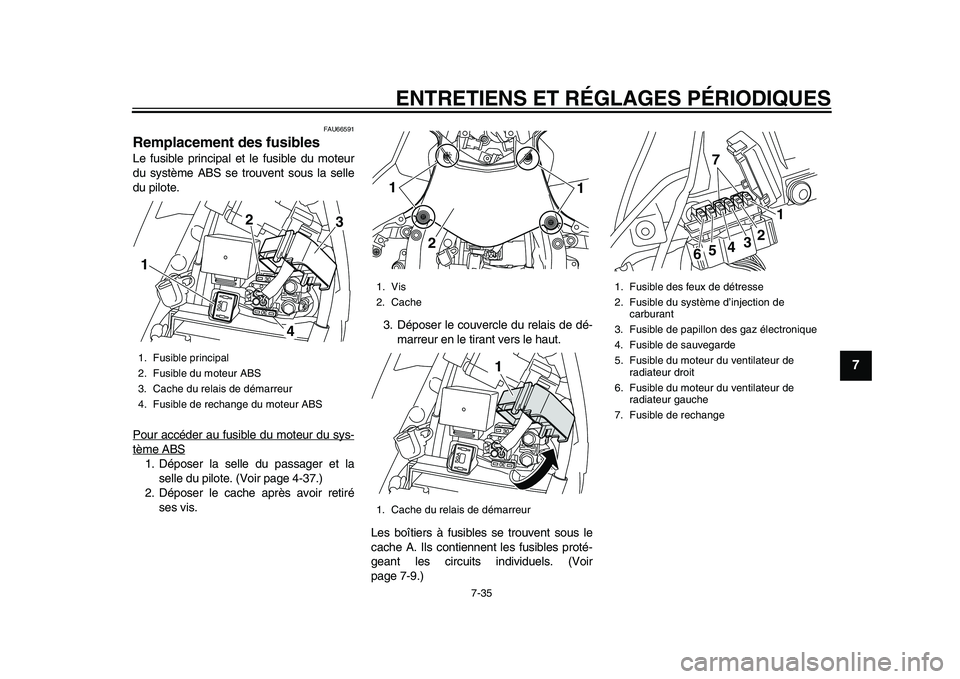

Remplacement des fusiblesLe fusible principal et le fusible du moteur
du système ABS se tr ouvent sous la selle
du pilote.
Pour accéder au fusible du moteur du sys-tème ABS1. Déposer la selle du passager et la selle du pilote. (Voir page 4-37.)
2. Déposer le cache après avoir retiré ses vis. 3. Déposer le couvercle du relais de dé-
marreur en le tirant vers le haut.
Les boîtiers à fusibles se trouvent sous le
cache A. Ils contiennent les fusibles proté-
geant les circuits individuels. (Voir
page 7-9.)1. Fusible principal
2. Fusible du moteur ABS
3. Cache du relais de démarreur
4. Fusible de rechange du moteur ABS1 2
4
3
1. Vis
2. Cache
1. Cache du relais de démarreur1
1
2
1
1. Fusible des feux de détresse
2. Fusible du système d’injection de
carburant
3. Fusible de papillon des gaz électronique
4. Fusible de sauvegarde
5. Fusible du moteur du ventilateur de radiateur droit
6. Fusible du moteur du ventilateur de radiateur gauche
7. Fusible de rechange
1
2
3
4
5
6 7
2CR-28199-FG.book 35 ページ ２０１５年５月１日　金曜日　午前９時５８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-36
1
2
3
4
5
67
8
9
10
11
12
Si un fusible est grillé, le remplacer comme
suit. 1. Tourner la clé de contact sur “OFF” et éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT! Ne pas utili-
ser de fusible de calibre supérieur à
celui recommandé afin d’éviter de
gravement endommager l’installa- tion électrique, voire de provoquer
un incendie.
[FWA15132]
3. Tourner la clé de contact sur “ON” et
1. Fusible d’allumage
2. Fusible du système de signalisation
3. Fusible du boîtier de commande
électronique du système ABS
4. Fusible du solénoïde d’ABS
5. Fusible de phare
6. Fusible de borne 1
7. Fusible de rechange
8. Fusible du boîtier de commande de suspension (YZF-R1M)
1
23
45
6
7
8
7

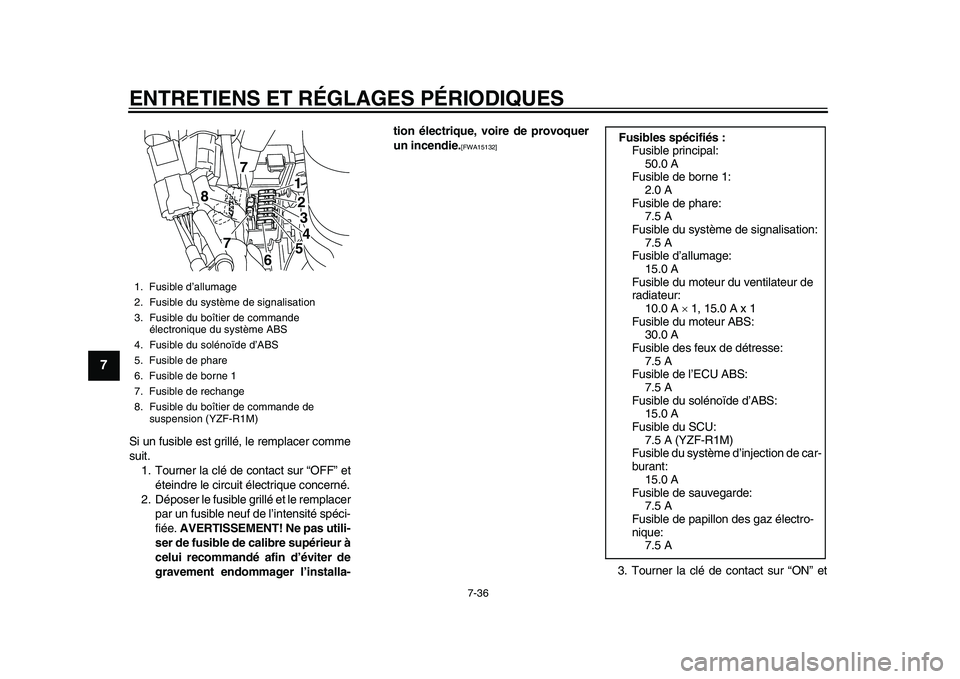

Fusibles spécifiés :
Fusible principal:50.0 A
Fusible de borne 1:
2.0 A
Fusible de phare: 7.5 A
Fusible du système de signalisation: 7.5 A
Fusible d’allumage:
15.0 A
Fusible du moteur du ventilateur de
radiateur: 10.0 A  1, 15.0 A x 1
Fusible du moteur ABS: 30.0 A
Fusible des feux de détresse: 7.5 A
Fusible de l’ECU ABS:
7.5 A
Fusible du solénoïde d’ABS: 15.0 A
Fusible du SCU: 7.5 A (YZF-R1M)
Fusible du système d’injection de car-
burant:
15.0 A
Fusible de sauvegarde: 7.5 A
Fusible de papillon des gaz électro-
nique: 7.5 A
2CR-28199-FG.book 36 ページ ２０１５年５月１日　金曜日　午前９時５８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-37
1
2
3
4
5
678
9
10
11
12
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement, faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU67120

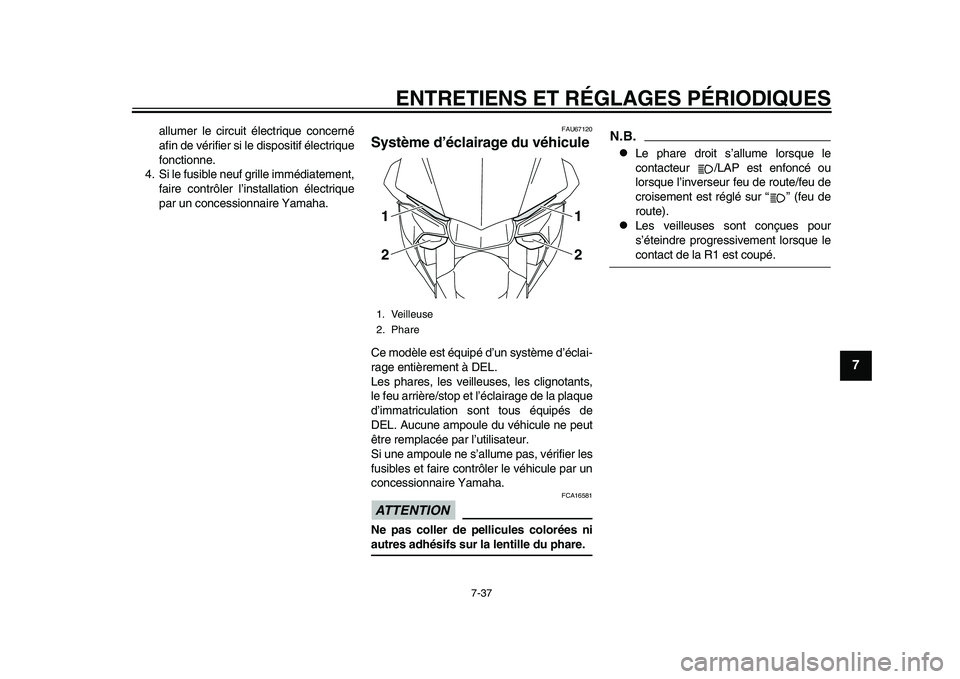

Système d’éclairage du véhiculeCe modèle est équipé d’un système d’éclai-
rage entièrement à DEL.
Les phares, les veilleuses, les clignotants,
le feu arrière/stop et l’éclairage de la plaque
d’immatriculation sont tous équipés de
DEL. Aucune ampoule du véhicule ne peut
être remplacée par l’utilisateur.
Si une ampoule ne s’allume pas, vérifier les
fusibles et faire contrôler le véhicule par un
concessionnaire Yamaha.ATTENTION
FCA16581
Ne pas coller de pellicules colorées niautres adhésifs sur la lentille du phare.
N.B.
Le phare droit s’allume lorsque le
contacteur /LAP est enfoncé ou
lorsque l’inverseur feu de route/feu de
croisement est réglé sur “ ” (feu de
route).

Les veilleuses sont conçues pour
s’éteindre progressivement lorsque lecontact de la R1 est coupé.
1. Veilleuse
2. Phare
12
1
2
2CR-28199-FG.book 37 ページ ２０１５年５月１日　金曜日　午前９時５８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-38
1
2
3
4
5
67
8
9
10
11
12
FAU67130
Soutien de la motoCe modèle n’étant pas équipé d’une
béquille centrale, utiliser une béquille pour
moto (ou placer un cric de chaque côté du
bras oscillant) pour réparer la chaîne ou la
roue arrière. Une béquille pour moto est
également nécessaire pour la maintenance
de la roue avant. S’assurer que la moto est
stable et à la verticale avant de commencer
l’entretien.
FAU25872
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraî ner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes
ci-après permettent d’effectuer rapidement
et en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin- celles à proximité, y compris de
veilleuses de chauffe-eau ou de chau-
dières. L’essence et les vapeurs d’es-
sence peuvent s’enflammer ou exploser,
et provoquer des blessures et des dom-
mages matériels graves.
2CR-28199-FG.book 38 ページ ２０１５年５月１日　金曜日　午前９時５８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-39
1
2
3
4
5
678
9
10
11
12
FAU42505
Schémas de diagnostic de pannesProblèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Compression
Compression
Pas de compression
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
Faire contrôler le véhicule par un concessionnaire Yamaha.
2CR-28199-FG.book 39 ページ ２０１５年５月１日　金曜日　午前９時５８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-40
1
2
3
4
5
67
8
9
10
11
12

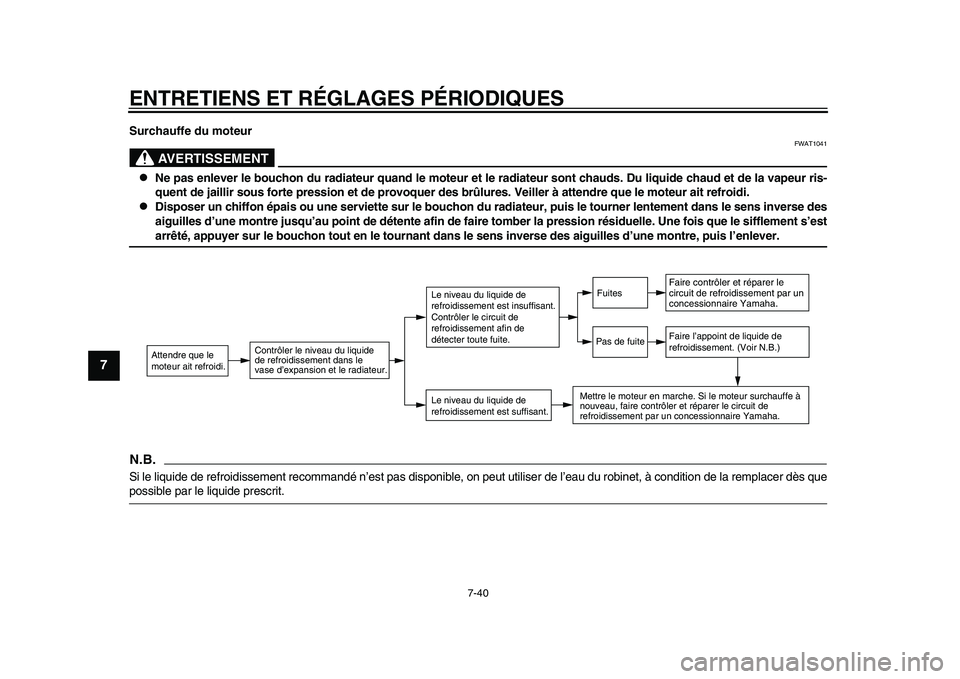

Surchauffe du moteur
AVERTISSEMENT
FWAT1041

Ne pas enlever le bouchon du radiateur quand le moteur et le radi ateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.

Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de fair e tomber la pression résiduelle. Une fois que le sifflement s’estarrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la rempl acer dès quepossible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
2CR-28199-FG.book 40 ページ ２０１５年５月１日　金曜日　午前９時５８分

8-1
1
2
3
4
5
6
789
10
11
12
SOIN ET REMISAGE DE LA MOTO
FAU37834
Remarque concernant les pièces
de couleur mateATTENTION
FCA15193
Certains modèles sont équipés de
pièces à finition mate. Demander conseil
à un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits
chimiques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate decire.
FAU67140
SoinUn des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage 1. Une fois le moteur refroidi, recouvrir la sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca- puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3. Éliminer les taches tenaces, telles que de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la chaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA22530

Éviter de nettoyer les roues, surtout
celles à rayons ou en magnésium,
avec des produits nettoyants trop
acides. S’il s’avère nécessaire d’uti-
liser ce type de produit afin d’élimi-
ner des taches tenaces, veiller à ne
pas l’appliquer plus longtemps que
prescrit. Rincer ensuite abondam-
ment à l’eau, sécher immédiate-
ment, puis vaporiser un produit
anticorrosion.

Un nettoyage incorrect peut en-
dommager les pièces telles que les
carénages et caches, le pare-brise,
le tableau de bord et l’afficheur, les
roues, les lentilles des phares, les
pièces en plastique ou fibres de
carbone, etc., et les pots d’échap-
pement. Nettoyer ces pièces en se
servant exclusivement d’éponges
ou de chiffons doux. Si toutefois on
ne parvient pas à nettoyer parfaite-
ment ces pièces, on peut ajouter un
peu de détergent doux à l’eau. Bien
2CR-28199-FG.book 1 ページ ２０１５年５月１日　金曜日　午前９時５８分

SOIN ET REMISAGE DE LA MOTO
8-2
1
2
3
4
5
6
78
9
10
11
12

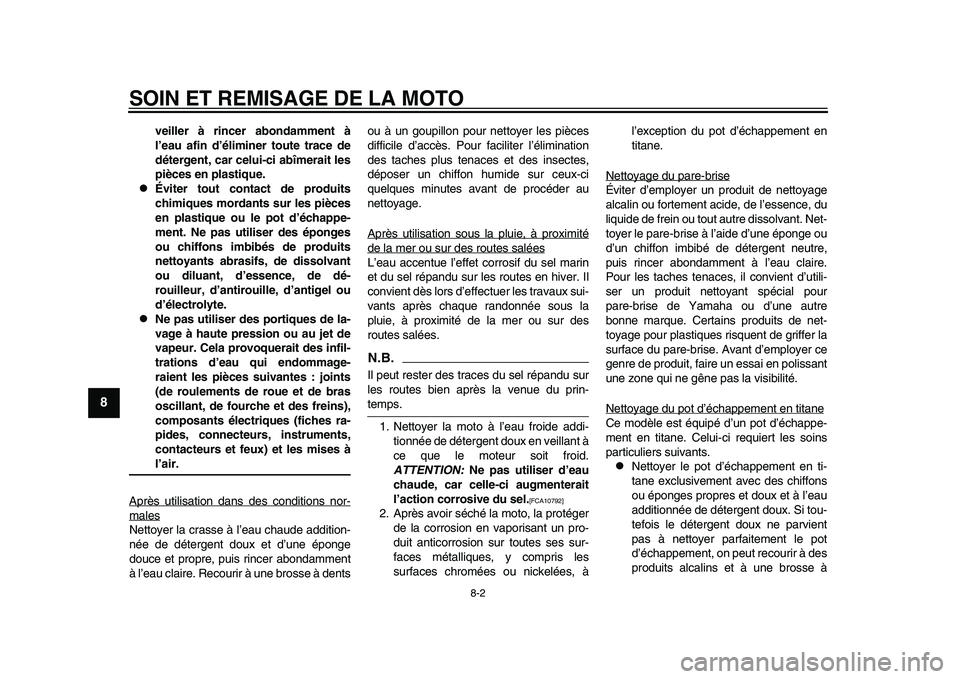

veiller à rincer abondamment à
l’eau afin d’éliminer toute trace de
détergent, car celui-ci abîmerait les
pièces en plastique.

Éviter tout contact de produits
chimiques mordants sur les pièces
en plastique ou le pot d’échappe-
ment. Ne pas utiliser des éponges
ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.

Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue et de bras
oscillant, de fourche et des freins),
composants électriques (fiches ra-
pides, connecteurs, instruments,
contacteurs et feux) et les mises àl’air.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour
faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximité
de la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des
routes salées.N.B.Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.
1. Nettoyer la moto à l’eau froide addi- tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION: Ne pas utiliser d’eau
chaude, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10792]
2. Après avoir séché la moto, la protéger de la corrosion en vaporisant un pro-
duit anticorrosion sur toutes ses sur-
faces métalliques, y compris les
surfaces chromées ou nickelées, à l’exception du pot d’échappement en
titane.
Nettoyage du pare-brise
Éviter d’employer un produit de nettoyage
alcalin ou fortement acide, de l’essence, du
liquide de frein ou tout autre dissolvant. Net-
toyer le pare-brise à l’aide d’une éponge ou
d’un chiffon imbibé de détergent neutre,
puis rincer abondamment à l’eau claire.
Pour les taches tenaces, il convient d’utili-
ser un produit nettoyant spécial pour
pare-brise de Yamaha ou d’une autre
bonne marque. Certains produits de net-
toyage pour plastiques risquent de griffer la
surface du pare-brise. Avant d’employer ce
genre de produit, faire un essai en polissant
une zone qui ne gêne pas la visibilité.
Nettoyage du pot d’échappement en titaneCe modèle est équipé d’un pot d’échappe-
ment en titane. Celui-ci requiert les soins
particuliers suivants.
Nettoyer le pot d’échappement en ti-
tane exclusivement avec des chiffons
ou éponges propres et doux et à l’eau
additionnée de détergent doux. Si tou-
tefois le détergent doux ne parvient
pas à nettoyer parfaitement le pot
d’échappement, on peut recourir à des
produits alcalins et à une brosse à
2CR-28199-FG.book 2 ページ ２０１５年５月１日　金曜日　午前９時５８分
