Funções dos controlos e instrumentos
4-15
1
2
34
5
6
7
8
9
10
11
12
PAU79291
Ecrã MENU O ecrã MENU contém os seguintes módu-
los de pontos de afinação. Selecione um
módulo para efetuar alterações relaciona-
das com os pontos de afinação. Apesar de
ser possível alterar ou repor alguns pontos
de afinação através do ecrã principal, o
ecrã MENU oferece acesso a todos os
ecrãs e pontos de afinação de controlo. Acesso e funcionamento do MENU
As seguintes operações de botão rotativo
são operações comuns para aceder, sele-
cionar e se deslocar no ecrã MENU e nos
respetivos módulos.
Pressão longa - mantenha premido o bo-
tão rotativo durante um segundo para ace-
der ao ecrã MENU ou para sair do MENU.
Selecione - rode o botão rotativo para cima
ou para baixo para realçar o módulo ou a
opção de afinação desejada e, em seguida, prima brevemente o botão rotativo (prima
brevemente o botão rotativo para dentro)
para confirmar a seleção.
Marca triangular
- determinados ecrãs de
pontos de afinação possuem uma opção de
marca triangular a apontar para cima. Sele-
cione a marca triangular para sair desse
ecrã e retroceda um ecrã (ou prima longa-
mente o botão rotativo para sair do MENU).
NOTASe for detetado movimento do veículo, o
ecrã sairá automaticamente de MENU emudará para o ecrã principal.
“Display Mode”
Há dois modos de ap resentação do ecrã
principal, STREET MODE e TRACK MO-
DE.
Para configurar o modo de apresentaçãodo ecrã principal1. Prima longamente o botão rotativo
para aceder ao ecrã MENU.
Visor Descrição
Muda a apresentação do
ecrã principal entre o
modo de rua e o modo de
pista.
Ajuste os pontos de
afinação do YRC (todos os
modelos) e do ERS
(YZF-R1M).
Visualize e reinicie os
tempos de voltas.
Display ModeYRC SettingLap Time
Ative/desative a função de
registo de informações do
veículo (modelos
equipados com CCU).
Visualize e reinicie três
intervalos de manutenção.
Configure as unidades de
consumo de combustível e
de distância.
Configure as cores de
fundo.
Ative/desative e ajuste os
pontos de afinação do
taquímetro.
Ajuste as opções da janela
do visor multifunções.
Ajuste a luminosidade do
ecrã.
Acerte o relógio.
Repõe todos os pontos de
afinação nos valores
predefinidos.
LoggingMaintenance
Unit
WallpaperShift IndicatorDisplay SettingBrightnessCloc
k
All Reset




Funções dos controlos e instrumentos
4-16
1
2
345
6
7
8
9
10
11
12
2. Selecione “Display Mode”.
3. Selecione STREET MODE ou TRACK MODE (ou selecione a marca triangu-
lar para sair). 4. Prima longamente o botão rotativo
para sair do ecrã MENU ou utilize o
botão rotativo para selecionar outro
módulo.
“YRC Setting”
Este módulo permite -lhe personalizar os
quatro modos do YRC, MODE-A, MODE-B,
MODE-C, MODE-D, ajustando os níveis
dos pontos de afinação (ou o estado ligado/
desligado conforme aplicável) ou os produ-
tos do YRC, como PWR, TCS, SCS, LCS,
QSS e LIF. Para a YZF-R1M, pode selecio-
nar o modo ERS para estar associado com
cada modo do YRC, além de ajustar os ní-
veis dos pontos de afinação dos modos do
ERS.
NOTA
O TCS possui 9 pontos de afinação e
o ERS possui 6 modos.

Sempre que houver mais seleções
(modos ou pontos de afinação) dispo-
níveis que seja possível apresentar no
ecrã a dada altura, surgirá uma barra
de deslocamento para o notificar da
disponibilidade de seleções adicionaisatravés de deslocamento.
PWR
Selecione PWR-1 para obter a resposta de
aceleração mais agressiva, PWR-2 e
PWR-3 para uma resposta mais suave do
punho do acelerador/motor, e utilize PWR-4
para dias chuvosos ou sempre que preten-
der menos potência do motor.




Funções dos controlos e instrumentos
4-21
1
2
34
5
6
7
8
9
10
11
12
“Lap Time”
Este módulo permite-lhe visualizar e elimi-
nar o registo de tempo de voltas. A volta
mais rápida e o tempo médio de voltas
guardados no registo de tempo de voltas
são apresentados na parte superior do
ecrã. Utilize o botão rotativo para deslocar e
ver todos os tempos de voltas. As três vol-
tas mais rápidas estarão realçadas a prate-
ado. É possível armazenar até 40 voltas na
memória. Se forem registadas mais de 40
voltas, as voltas mais antigas (a começar
pela volta 1) serão substituídas.
Este módulo tem duas opções.
“Display” permite-lhe vi sualizar o registo do
tempo de voltas. “Reset” permite-lhe el
iminar os dados de
registo do tempo de voltas.
Utilize o botão rotativo para selecionar “Dis-
play” e ver o registo da volta. Para reiniciar os dados do registo de tempo
de voltas1. Quando “Lap Time” for selecionado,
quer “Display” como “Reset” são apre-
sentados.
2. Selecione “Reset”.
3. Selecione YES para eliminar todos os dados de tempo de voltas. (Selecione
NO para sair e retornar ao ecrã ante-
rior sem reiniciar o registo de voltas).
1. Para o menu de ponto de afinação YRC
2. Nível predefinido de fábrica
3. Ponto de afinação do nível atual
16
16 27
13




(+0)
(+3)
(+2)
(+1)
Fr COM Rr COM
Fr REB Rr REB
SETTINGkm/h
12:00
M-
1
M -
2
M -
3
YRC Setting
A -
2
A -
3
2 3
1
1. Volta mais rápida
2. Tempo médio de volta
3. Registo de tempo de voltas123




Funções dos controlos e instrumentos
4-28
1
2
345
6
7
8
9
10
11
12
2. Selecione “IND Mode” e, em seguida, selecione ON (para ligar o indicador)
ou OFF (para desligar o indicador).
3. Selecione o símbolo de triângulo para sair.
“Display Setting”
Este módulo permite-lhe definir a forma
como as opções de visualização de infor-
mações (como TRIP-1, ODO, C. TEMP, etc.) estão agrupadas no ecrã principal. Há
quatro grupos de apresentação.
Para definir os grupos de apresentação
1. Selecione “Display Setting”.
2. DISPLAY-1, DISPLAY-2, DISPLAY-3
e DISPLAY-4 são apresentados.
3. Por exemplo, selecionemos apresen-
tar DISPLAY-1. STREET MODE 1-1,
STREET MODE 1-2, e TRACK MO-
DE.1. Item de apresentação de informação (STREET MODE) (MODO ESTRADA)
1. Item de apresentação de informação (TRACK MODE) (MODO PISTA)
ODO
12345
km
TRIP-2
1234.5
km
1
Ny2 km/h
·1000 r/minMODE -
A
TCS
1
SCS
1
A
-
1
LCS
QS
LIF
GPS
12 :
00
PWR
1
1
MODE -
A
PWR
1
TCS
1
SCS
1
km/h
123
ODO
km
7890
GEARN
LAP 09
LATEST12
12 34
·1000 r/min
A
-
1
LC LCS
QS
LIF
GPS
12 :
00
1

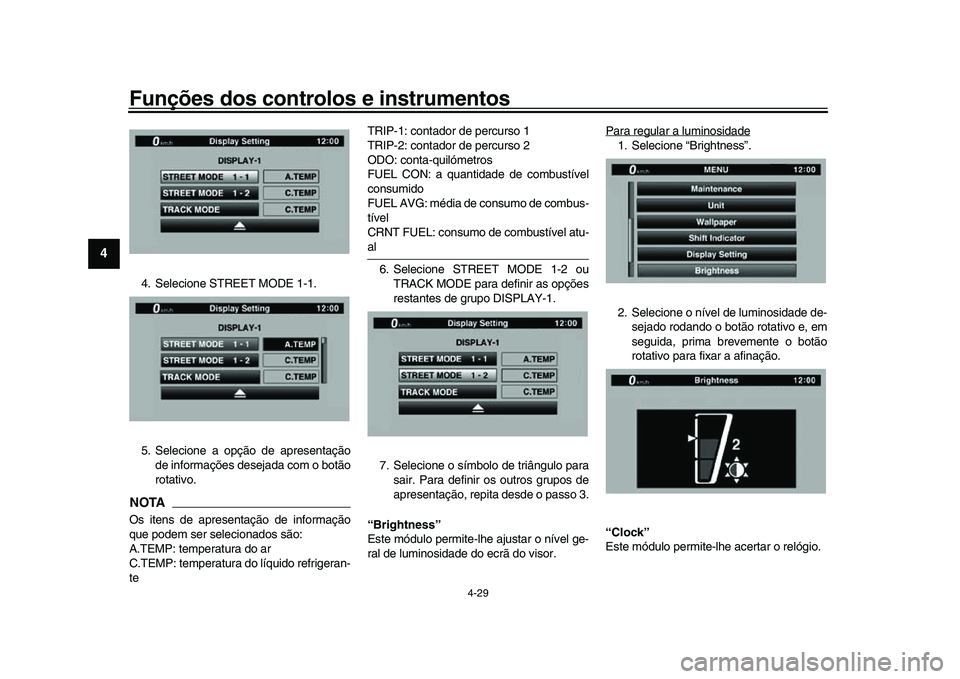

Funções dos controlos e instrumentos
4-29
1
2
34
5
6
7
8
9
10
11
12
4. Selecione STREET MODE 1-1.
5. Selecione a opção de apresentação de informações desejada com o botão
rotativo.NOTAOs itens de apresent ação de informação
que podem ser selecionados são:
A.TEMP: temperatura do ar
C.TEMP: temperatura do líquido refrigeran-
te TRIP-1: contador de percurso 1
TRIP-2: contador de percurso 2
ODO: conta-quilómetros
FUEL CON: a quantidade de combustível
consumido
FUEL AVG: média de consumo de combus-
tível
CRNT FUEL: consumo de combustível atu-
al
6. Selecione STREET MODE 1-2 ou TRACK MODE para definir as opções
restantes de grupo DISPLAY-1.
7. Selecione o símbolo de triângulo para sair. Para definir os outros grupos de
apresentação, repita desde o passo 3.
“Brightness”
Este módulo permite-lhe ajustar o nível ge-
ral de luminosidade do ecrã do visor. Para regular a luminosidade
1. Selecione “Brightness”.
2. Selecione o nível de luminosidade de-
sejado rodando o botão rotativo e, em
seguida, prima brevemente o botão
rotativo para fixar a afinação.
“Clock”
Este módulo permite-lhe acertar o relógio.
