YAMAHA YZF-R1 2018 Instructieboekje (in Dutch)

Speciale kenmerken
3-4
1
234
5
6
7
8
9
10
11
12
DAU66312
WoordenlijstABS - Anti-Lock Brake System (anti-blok-
keervoorziening remsysteem)
ABS ECU - Anti-lock Brake System Electro-
nic Control Unit (elektronische regeleenheid
anti-blokkeervoorziening remsysteem)
CCU - Communication Control Unit (com-
municatieregeleenheid)
ECU - Engine Control Unit (motorregeleen-
heid)
ERS - Electronic Racing Suspension (elek-
tronisch veersysteem)
GPS - Global Positioning System (satelliet-
plaatsbepalingssysteem)
IMU - Inertial Measur ement Unit (inertiële
meeteenheid)
LCS - Launch Control Sy stem (launch-con-
trolsysteem)
LIF - Lift Control Syst em (anti-liftsysteem)
PWR - Power delivery mode (vermogensaf-
giftemodus)
QS - Quick Shift (Snel schakelen)
QSS - Quick Shift System (snelschakelsy-
steem)
SC - Stability Control (stabiliteitsregeling)
SCS - Slide Control System (anti-uitbreek-
regeling)
SCU - Suspension Control Unit (regeleen-
heid vering)
TCS - Traction Control System (tractierege- ling)
UBS - Unified Brake System (gekoppeld
remsysteem)
YRC - Yamaha Ride Control (rijregelsy-
steem)
BX4-9-D1.book 4 ページ ２０１８年６月７日　木曜日　午前１０時５２分

Speciale kenmerken
3-5
1
23
4
5
6
7
8
9
10
11
12
DAU66911
Visueel overzicht van de YRC-functies1. Start
2. Acceleratie
3. Remmen
4. Apex
5. Bocht-uit 6. Rechtuit
BX4-9-D1.book 5 ページ ２０１８年６月７日　木曜日　午前１０時５２分

4-1
1
2
345
6
7
8
9
10
11
12
Functies van instrumenten en bedieningselementenDAU10978
StartblokkeersysteemDit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
een codeersleutel (met een rood bo-
vendeel)

twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd

een transponder (die is geïntegreerd in
de codeersleutel)

een startblokkeereenheid

een ECU

een controlelampje van de startblok-
kering (Zie pagina 4-7.) De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP
DCA11822

ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de codeersleutel verloren is, kun-
nen de standaardsleutels niet op-
nieuw gecodeerd worden. U kunt
het voertuig dan nog steeds starten
met de standaardsleutels, maar als
ze opnieuw gecodeerd moeten wor-
den (d.w.z. als er een nieuwe stan-
daardsleutel is gemaakt of als alle
sleutels verloren zijn), dient het ge-
hele startblokkeersysteem vervan-
gen te worden. Daarom wordt u
sterk aangeraden een van de stan-
daardsleutels te gebruiken en de
codeersleutel op een veilige plek te
bewaren.

Dompel de sleutels nooit in water.

Stel de sleutels nooit bloot aan ex-
treem hoge temperaturen.

Leg de sleutels nooit vlakbij magne-
tische voorwerpen (zoals bijvoor-
beeld speakers enz.).

Plaats nooit voorwerpen die elektri-
sche signalen uitzenden vlakbij de
sleutels.

Plaats nooit zwar
e voorwerpen op
de sleutels.

U mag de sleutels nooit slijpen of de
vorm ervan wijzigen.

U mag het plastic gedeelte van de
sleutels nooit demonteren.

Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfde
sleutelring.

Bewaar de standaardsleutels en
ook de sleutels van andere start-
blokkeersystemen altijd op een an-
dere plek dan de codeersleutel van
het voertuig.

Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kun-nen ze signaalstoring veroorzaken.

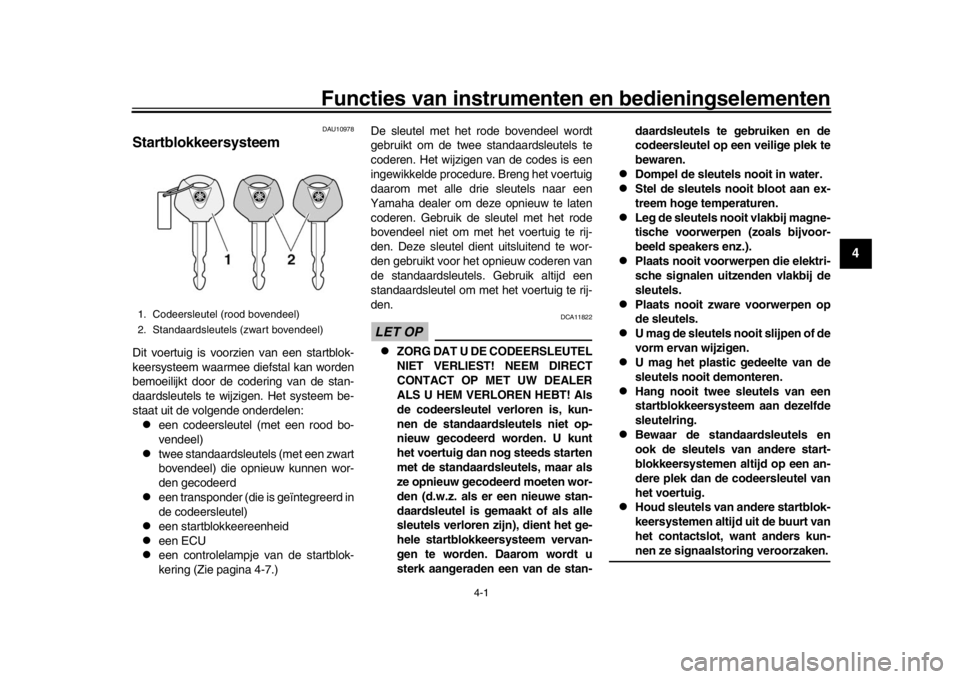

1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
BX4-9-D1.book 1 ページ ２０１８年６月７日　木曜日　午前１０時５２分

Functies van instrumenten en bedieningselementen
4-2
1
2
34
5
6
7
8
9
10
11
12
DAU10474

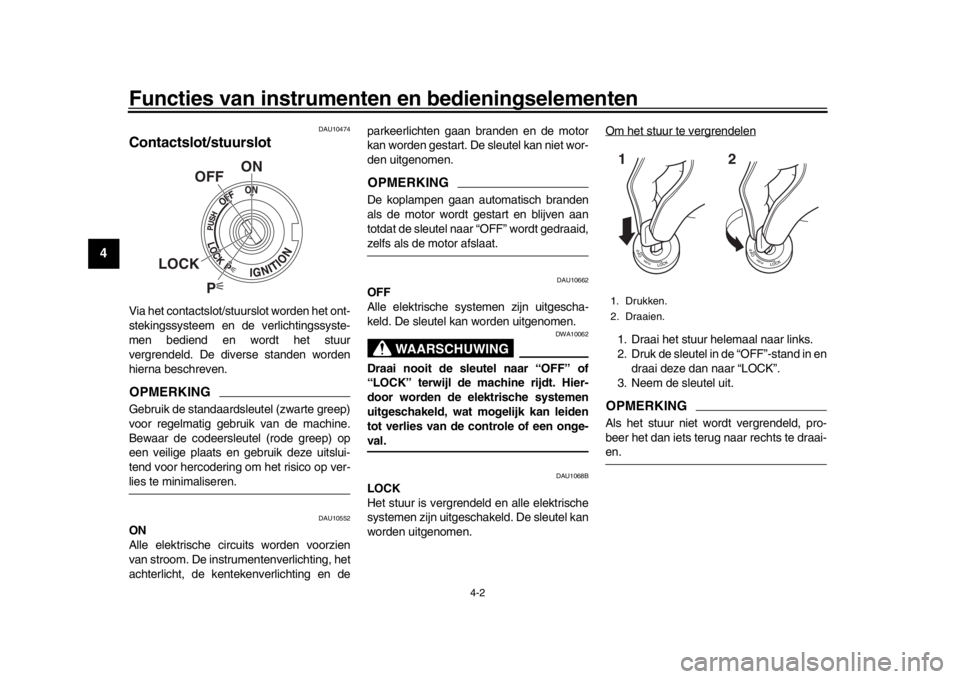

Contactslot/stuurslotVia het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleut el (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-lies te minimaliseren.
DAU10552
ON
Alle elektrische circuits worden voorzien
van stroom. De instrumentenverlichting, het
achterlicht, de k entekenverlichting en de parkeerlichten gaan branden en de motor
kan worden gestart. De sleutel kan niet wor-
den uitgenomen.
OPMERKINGDe koplampen gaan automatisch branden
als de motor wordt gestart en blijven aan
totdat de sleutel naar “OFF” wordt gedraaid,zelfs als de motor afslaat.
DAU10662
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-val.
DAU1068B
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”.
3. Neem de sleutel uit.OPMERKINGAls het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-en.
P
ON
OFF
LOCK
1. Drukken.
2. Draaien.12
BX4-9-D1.book 2 ページ ２０１８年６月７日　木曜日　午前１０時５２分

Functies van instrumenten en bedieningselementen
4-3
1
2
345
6
7
8
9
10
11
12
Om het stuur te ontgrendelenDruk de sleutel in de stand “LOCK” in en
draai deze dan naar “OFF”.
DAU65680
(Parkeren)
De alarmverlichting kan worden ingescha-
keld, maar alle andere elektrische syste-
men zijn uit. De sleutel kan worden
uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.LET OP
DCA22330
Als u de alarmverlichting langdurig laatbranden, kan de accu ontladen raken.
DAU66055
StuurschakelaarsLinks
Rechts
1. Drukken.
2. Draaien.12
1. Lichtsignaal-/LAP-schakelaar “ /LAP”
2. Dimlichtschakelaar “ / ”
3. Schakelaar alarmverlichting “ ”
4. Claxonschakelaar “ ”
5. Richtingaanwijzerschakelaar “ / ”
12543
1. Modus-schakelaar “MODE”
2. Toets omhoog
3. Middelste toets
4. Toets omlaag
1. Stop/Run/Start-schakelaar “ / / ”
2. Wielschakelaar “ ”1
2
4 31
2
BX4-9-D1.book 3 ページ ２０１８年６月７日　木曜日　午前１０時５２分

Functies van instrumenten en bedieningselementen
4-4
1
2
34
5
6
7
8
9
10
11
12
DAU66091
Schakelaar Pass/LAP “ /LAP”
Druk op deze schakelaar om een lichtsig-
naal te geven met de koplampen en om de
start van elke ronde te markeren bij gebruik
van de rondetimer.
DAU66021
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor grootlicht
en op “ ” voor dimlicht. (Zie pagina 7-34.)
DAU66040
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te gev en. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richting-
aanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU66030
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU66060
Stop/Run/Start-schakelaar “ / / ”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en drukt u de schakelaar vervolgens omlaag naar “ ”.
Zie pagina 6-1 voor star
tinstructies voordat
u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval, zo-
als wanneer de machine omslaat of als de
gaskabel blijft hangen.
DAU66010
Schakelaar alarmverlichting “ ”
Met de sleutel in de stand “ON” of “ ” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-den.
DAU66111
Modus-schakelaar “MODE”
Gebruik de modusschakelaar om de
YRC-modus te wijzigen of om de PWR-,
TCS- en SCS-instellingen te wijzigen in het hoofdscherm. Deze schakelaar bestaat uit
drie toetsen.
Toets omhoog
- druk op deze toets om de
geselecteerde YRC-instelling te verhogen.
Middelste toets - druk op deze toets om
van links naar rechts door de MODE-,
PWR-, TCS- en SCS-items te bladeren.
Toets omlaag - druk op deze toets om de
geselecteerde YRC-instelling te verlagen.
OPMERKING
De middelste toets wordt ook gebruikt
voor activering van het launch-control-
systeem. Houd de middelste toets in-
gedrukt wanneer het LCS-pictogram
grijs is. Het LCS-pictogram gaat knip-
peren en wordt wit wanneer het sy-
steem is geactiveerd.

De tractieregeling kan alleen worden
uitgeschakeld vanuit het hoofdscherm.
Selecteer TCS met de middelste toets
en houd vervolgens de toets omhoog
ingedrukt totdat TCS OFF wordt weer-
gegeven. Gebruik de toets omlaag om
de tractieregeling weer in te schake-
len.

Als het TCS wordt uitgeschakeld, wor-
den het SCS-, LCS- en LIF-systeem
ook uitgeschakeld voor alle YRC-mo-
di.

Zie “YRC Setting” op pagina 4-15 voor
meer informatie over het aanpassen
BX4-9-D1.book 4 ページ ２０１８年６月７日　木曜日　午前１０時５２分

Functies van instrumenten en bedieningselementen
4-5
1
2
345
6
7
8
9
10
11
12
van YRC-modi en de instelniveausvan YRC-items.
DAU66100
Wielschakelaar “ ”
Wanneer het hoofdscherm is ingesteld op
STREET MODE, gebruik dan de wielscha-
kelaar om te schuiven en de items op de in-
formatieweergave terug te stellen.
Wanneer het hoofdscherm is ingesteld op
TRACK MODE, gebruik dan de wielschake-
laar om te schuiven en de items op de infor-
matieweergave terug te stellen en de
rondetimer te activeren.
Wanneer de weergave is gewijzigd naar het
scherm MENU, gebruik dan de wielschake-
laar om naar de instellingsmodulen te navi-
geren en instellingen te wijzigen.
Bedien de wielschakelaar als volgt.
Omhoogdraaien - draai het wiel omhoog
om naar boven/naar links te schuiven of
een instellingswaarde te verhogen.
Omlaagdraaien - draai het wiel omlaag om
naar beneden/naar rechts te schuiven of
een instellingswaarde te verlagen.
Kort indrukken - druk de schakelaar kort in
om te selecteren en te bevestigen.
Lang indrukken - druk de schakelaar een
seconde in om een item op een informatie-
weergave terug te stellen of om het scherm
MENU te openen of af te sluiten.
OPMERKING
Zie pagina 4-8 voor meer informatie
over het hoofdscherm en de bijbeho-
rende functies.

Zie pagina 4-14 voor meer informatie
over het scherm MENU en de wijze
waarop instellingswijzigingen kunnenworden aangebracht.
DAU4939D

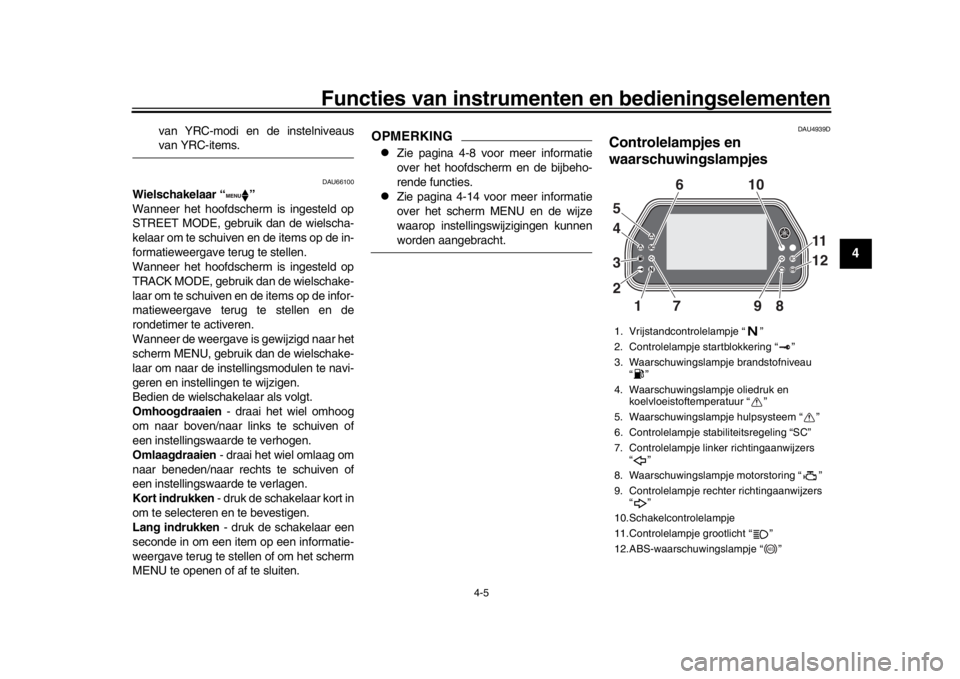

Controlelampjes en
waarschuwingslampjes1. Vrijstandcontrolelampje “ ”
2. Controlelampje startblokkering “ ”
3. Waarschuwingslampje brandstofniveau “”
4. Waarschuwingslampje oliedruk en koelvloeistoftemperatuur “ ”
5. Waarschuwingslampje hulpsysteem “ ”
6. Controlelampje stabiliteitsregeling “SC”
7. Controlelampje linker richtingaanwijzers “”
8. Waarschuwingslampje motorstoring “ ”
9. Controlelampje rechter richtingaanwijzers “”
10.Schakelcontrolelampje
11.Controlelampje grootlicht “ ”
12.ABS-waarschuwingslampje “ ”
19 8
2 3 4 610
11
12
7
5
ABS
BX4-9-D1.book 5 ページ ２０１８年６月７日　木曜日　午前１０時５２分

Functies van instrumenten en bedieningselementen
4-6
1
2
34
5
6
7
8
9
10
11
12
DAU11022
Controlelampje richtingaanwijzers
“”
Dit controlelampje knippert wanneer een
richtingaanwijzer knippert.
DAU11061
Vrijstandcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje br andt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU66890
Waarschuwingslampje brandstofniveau
“”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau daalt tot be-
neden ca. 3.0 L (0.79 US gal, 0.66 Imp.gal).
Vul in dat geval zo snel mogelijk brandstof
bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden gaan
branden en dan uitgaan.OPMERKINGAls het waarschuwingslampje helemaal niet gaat branden, blijft branden na het bijvullen
van de brandstof of herhaaldelijk knippert,
laat de machine dan nakijken door een
Yamaha dealer.
DAU79310
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden als
een storing wordt gedetecteerd in de motor.
Vraag in dat geval een Yamaha dealer het
boorddiagnosesysteem
te controleren.
Het elektrische circuit van het waarschu-
wingslampje kan worden gecontroleerd
door de machinevoeding in te schakelen.
Het waarschuwingslampje moet enkele se-
conden oplichten en dan uitgaan.
Als het waarschuwingslampje helemaal niet
gaat branden, of permanent aan blijft, laat
de machine dan nakijken door een Yamaha
dealer.
DAU66502
ABS-waarschuwingslampje “ ”
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
sleutel naar “ON” wordt gedraaid en uit als
met een snelheid van 10 km/h (6 mi/h) of
hoger wordt gereden.
OPMERKINGAls het waarschuwingslampje niet werkt zo-
als hierboven beschreven of tijdens het rij-
den gaat branden, werken het ABS- en
UBS-systeem mogelijk niet correct. Laat de
machine zo snel mogelijk controleren dooreen Yamaha dealer.
WAARSCHUWING
DWA16041
Als het ABS-waarschuwingslampje niet
uitgaat zodra met een snelheid van 10
km/h (6 mi/h) of hoger wordt gereden, of
als het waarschuwingslampje tijdens het
rijden gaat branden of knipperen, keert
het remsysteem terug naar conventio-
neel remmen. Als een van de boven-
staande gevallen zich voordoet, of als
het waarschuwingslampje helemaal niet
gaat branden, rij dan extra voorzichtig
om te voorkomen dat de remmen in
noodsituaties blokkeren. Laat het rem-
systeem en de elektrische circuits zo
snel mogelijk door een Yamaha dealercontroleren.
DAU67432
Schakelcontrolelampje
Dit controlelampje gaat branden als het tijd
is om naar een hogere versnelling te scha-
kelen. De motortoerentallen waarbij het
ABS
BX4-9-D1.book 6 ページ ２０１８年６月７日　木曜日　午前１０時５２分

Functies van instrumenten en bedieningselementen
4-7
1
2
345
6
7
8
9
10
11
12
lampje aan- of uitgaat kunnen worden aan-
gepast. (Zie pagina 4-24.)
Bij wijze van zelfcont role gaat het lampje
kort branden wanneer de machinevoeding
wordt ingeschakeld.
DAU73120
Controlelampje startblokkering “ ”
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
continu te knipperen om aan te geven dat
het startblokkeersyst eem is ingeschakeld.
Het controlelampje stopt na 24 uur met
knipperen, maar het startblokkeersysteem
blijft ingeschakeld.
Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.
Als het controlelampje niet gaat branden
wanneer de sleutel naar “ON” wordt ge-
draaid, blijft branden of in een patroon knip-
pert, laat de machine dan nazien door een
Yamaha dealer. (Als er een probleem wordt
gedetecteerd in het st artblokkeersysteem,
gaat het controlelampje startblokkering in
een patroon knipperen.)OPMERKINGAls het controlelampje startblokkering knip-
pert in het patroon 5 keer langzaam gevolgd door 2 keer snel, betreft dit mogelijk een
storing in het transpondersignaal. Als deze
fout zich voordoet, probeer dan het volgen-
de.
1. Houd andere startblokkeersleutels uit de buurt van het contactslot. Andere
startblokkeersleutels kunnen signaal-
storing veroorzaken, waardoor de mo-
tor weigert te starten.
2. Start de motor met behulp van de co-
deersleutel.
3. Als de motor start, zet deze dan weer uit en probeer hem opnieuw te starten
met de standaardsleutels.
4. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan de machine en alle 3 sleu-
tels naar een Yamaha dealer en laat
de standaardsleutels opnieuw code-
ren.
DAU65980
Controlelampje stabiliteitsregeling “SC”
Dit controlelampje gaat branden wanneer
het TCS-, SCS- of LIF-systeem wordt inge-
schakeld. Het gaat ook branden wanneer
het TCS op “OFF” wordt gezet of tijdens het
rijden wordt gedeactiveerd.
Het elektrisch circuit voor het lampje kan
worden gecontroleerd door de sleutel naar
“ON” te draaien. Het lampje moet enkele seconden gaan branden en dan uitgaan.
Als het lampje niet gaat branden wanneer
de sleutel naar “ON” wordt gedraaid of blijft
branden, vraag dan uw Yamaha dealer om
de machine na te zien.
DAU78410
Waarschuwingslampje oliedruk en koel-
vloeistoftemperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motoroliedruk laag is of de koelvloeistof-
temperatuur hoog is. Zet als dit gebeurt on-
middellijk de motor uit.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet weer gaan branden na-
dat het kort is uitgegaan, en dan blijven
branden totdat de motor is gestart. Als het
waarschuwingslampje niet gaat branden
als de sleutel naar “ON” wordt gedraaid,
vraag dan een Yamaha-dealer om het elek-
trische circuit
te controleren.LET OP
DCA22441
Als het waarschuwingslampje oliedruk
en koelvloeistoftemperatuur niet uitgaat
nadat de motor is gestart of gaat bran-
den terwijl de motor draait, moet u on-
middellijk de motor afzetten en de
machine stoppen.
BX4-9-D1.book 7 ページ ２０１８年６月７日　木曜日　午前１０時５２分

Functies van instrumenten en bedieningselementen
4-8
1
2
34
5
6
7
8
9
10
11
12

Als de motor oververhit raakt, wordt
het waarschuwingspictogram koel-
vloeistoftemperatuur weergegeven.
Laat de motor afkoelen. Controleer
het koelvloeistofniveau (zie pagina
7-38).

Als de motoroliedruk laag is, wordt
het waarschuwingspictogram olie-
druk weergegeven. Controleer het
olieniveau (zie pagina 7-13).

Als het waarschuwingslampje blijft
branden nadat de motor is afge-
koeld en het olieniveau in orde is
bevonden, laat dan een Yamaha
dealer de machine controleren. Rijdniet verder met de machine!
DAU83700
Waarschuwingslampje hulpsystemen
“”
Dit waarschuwingslampje gaat branden als
er een probleem wordt gedetecteerd in een
niet-motorgerelateerd systeem. OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Laat als dit niet het geval is demachine nakijken door een Yamaha dealer.
DAU79283
WeergaveDe weergave heeft twee verschillende
weergavemodi voor het hoofdscherm:
STREET MODE en TRACK MODE. De
meeste functies zijn zichtbaar in beide mo-
di, maar er is een klein verschil in indeling.
De volgende items kunnen op de weergave
worden gevonden.
Snelheidsmeter

Toerenteller

Informatieweergave

Aanduiding ingeschakelde versnelling

Drukindicator voorrem

Acceleratie-indicator

YRC-instellingsweergave MODE/
PWR/TCS/SCS

YRC-instellingsweergave LCS/QS/LIF

ERS-indicator (YZF-R1M)

GPS-indicator (modellen met CCU)

Klok

Hold-indicator voor toerenpiek

Rondetimer

Diverse waarschuwingspictogrammen

Waarschuwing foutmodus “Err”
OPMERKINGDit model is voorzien van een TFT-LCD
(thin film transistor liquid crystal display)
voor een goede contrastwerking en lees-
baarheid onder uiteenlopende omstandig-
heden. Door de aard van deze technologie is het normaal dat een klein aantal pixels in-
actief is.
STREET MODE1. YRC-items LCS/QS/LIF
2. Snelheidsmeter
3. GPS-indicator (modellen met CCU)
4. Indicator registratie (modellen met CCU)
5. Klok
6. Indicator piektoerental
7. Indicator voorremdruk
8. Acceleratie-indicator
9. Aanduiding ingeschakelde versnelling
10.ERS-indicator (YZF-R1M)
11.YRC-items MODE/PWR/TCS/SCS
12.Informatieweergave
13.Toerenteller
1
y2
GPS
N
LCS
QS
LIF
ODO
123456
km
TRIP-1
1234.5
km
km/h
·1000 r/min
12 :
00
PWR
1
TCS
2
SCS
3
T -
1
MODE -
A
6
11 978
3
1
10
25
4
13
12
BX4-9-D1.book 8 ページ ２０１８年６月７日　木曜日　午前１０時５２分
