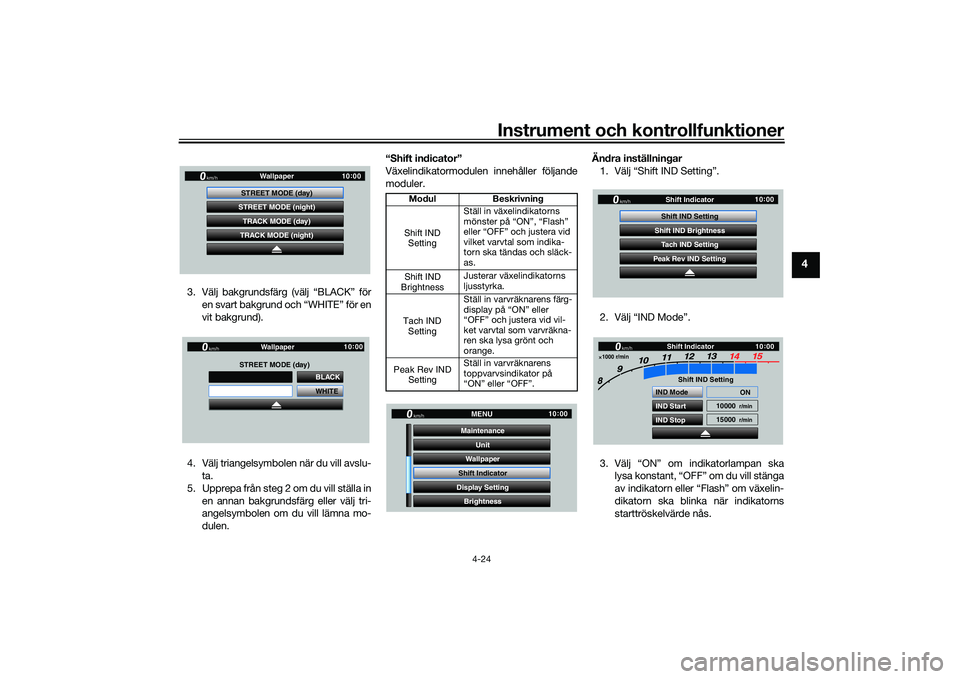

Instrument och kontrollfunktioner
4-24
4
3. Välj bakgrundsfärg (välj “BLACK” fören svart bakgrund och “WHITE” för en
vit bakgrund).
4. Välj triangelsymbolen när du vill avslu- ta.
5. Upprepa från steg 2 om du vill ställa in en annan bakgrundsfärg eller välj tri-
angelsymbolen om du vill lämna mo-
dulen. “Shift indicator”
Växelindikatormodulen innehåller följande
moduler.
Ändra inställningar
1. Välj “Shift IND Setting”.
2. Välj “IND Mode”.
3. Välj “ON” om indikatorlampan ska lysa konstant, “OFF” om du vill stänga
av indikatorn eller “Flash” om växelin-
dikatorn ska blinka när indikatorns
starttröskelvärde nås.
GP GPS
TRACK MODE (day)
STREET MODE (night)
TRACK MODE (night) Wallpaper
STREET MODE (day)
km/h
10 :
00
WHITE BLACK
Wallpaper
STREET MODE (day)
km/h
GP GPS
10 :
00
Modul Beskrivning
Ställ in växelindikatorns
mönster på “ON”, “Flash”
eller “OFF” och justera vid
vilket varvtal som indika-
torn ska tändas och släck-
as.
Justerar växelindikatorns
ljusstyrka.
Ställ in varvräknarens färg-
display på “ON” eller
“OFF” och justera vid vil-
ket varvtal som varvräkna-
ren ska lysa grönt och
orange.
Ställ in varvräknarens
toppvarvsindikator på
“ON” eller “OFF”.Shift IND SettingShift IND
BrightnessTach IND SettingPeak Rev IND Setting
GP GPS
WallpaperUnit
Shift Indicator
Display Setting MENU
Maintenance
Brightness
km/h
10 :
00
GPGPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
UB3LM0M0.book Page 24 Wednesday, August 7, 2019 3:40 PM

Instrument och kontrollfunktioner
4-25
4
4. Välj “IND Start”.
5. Ställ in varvtalet på vilket växelindika-torn ska tändas genom att vrida på
rullningshjulet. Arbetsområdet för
“IND Start” är 8000–14800 v/min. 6. Välj “IND Stop” och justera vid vilket
varvtal som växelindikatorn ska slock-
na genom att vrida på rullningshjulet.
Arbetsområdet för “IND Stop” är
8500–15000 v/min.
TIPSDet blå området på varvräknaren anger
växelindikatorns inställda driftområde.“Shift IND Brightness”
Det finns sex ljusstyrkenivåer för växelindi-
katorn. Välj “Shift IND Brightness” och justera in-
ställningen med rullningshjulet. Bekräfta in-
ställningen och stäng alternativet genom
att trycka kortvarigt på rullningshjulet.
“Tach IND Setting”
Med den här modulen kan du aktivera och
inaktivera varvräknarens färgvisning. När
den är avstängd visar varvräknaren alla
varvtalsnivåer under den röda zonen i svart
eller vitt (beroende på bakgrundsinställ-
1000 r/min
Shift Indicator
km/h
GPS
10
:
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
Shift Indicator
Shift IND Brightness
km/h
GPS
10 :
00
3
UB3LM0M0.book Page 25 Wednesday, August 7, 2019 3:40 PM

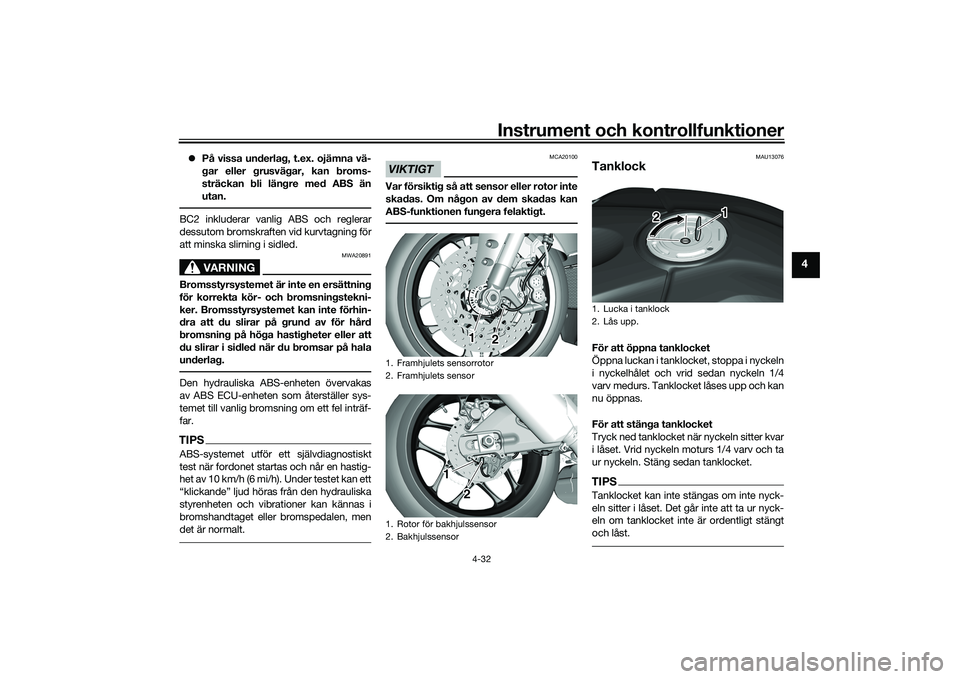

Instrument och kontrollfunktioner
4-32
4
På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med ABS än
utan.BC2 inkluderar vanlig ABS och reglerar
dessutom bromskraften vid kurvtagning för
att minska slirning i sidled.
VARNING
MWA20891
Bromsstyrsystemet är inte en ersättning
för korrekta kör- och bromsningstekni-
ker. Bromsstyrsystemet kan inte förhin-
dra att du slirar på grund av för hård
bromsning på höga hastigheter eller att
du slirar i sidled när du bromsar på hala
underlag.Den hydrauliska ABS-enheten övervakas
av ABS ECU-enheten som återställer sys-
temet till vanlig bromsning om ett fel inträf-
far.TIPSABS-systemet utför ett självdiagnostiskt
test när fordonet startas och når en hastig-
het av 10 km/h (6 mi/h). Under testet kan ett
“klickande” ljud höras från den hydrauliska
styrenheten och vibrationer kan kännas i
bromshandtaget eller bromspedalen, men
det är normalt.
VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kan
ABS-funktionen fungera felaktigt.
MAU13076
TanklockFör att öppna tanklocket
Öppna luckan i tanklocket, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stänga tanklocket
Tryck ned tanklocket när nyckeln sitter kvar
i låset. Vrid nyckeln moturs 1/4 varv och ta
ur nyckeln. Stäng sedan tanklocket.TIPSTanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyck-
eln om tanklocket inte är ordentligt stängt
och låst.
1. Framhjulets sensorrotor
2. Framhjulets sensor
1. Rotor för bakhjulssensor
2. Bakhjulssensor
1
2
1
2
1. Lucka i tanklock
2. Lås upp.
1
2
UB3LM0M0.book Page 32 Wednesday, August 7, 2019 3:40 PM

Instrument och kontrollfunktioner
4-46
4
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAU57952
Avstängningssystem för tänd-
kretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPS Denna kontroll är mest tillförlitlig om
motorn är varm.
 Se sidorna 4-2 och 4-3 för information
om strömställarens användning.
UB3LM0M0.book Page 46 Wednesday, August 7, 2019 3:40 PM

Instrument och kontrollfunktioner
4-47
4
JA NEJ JA NEJ JA NEJ
VARNING
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på körläge.
3. Vrid huvudströmbrytaren till påslaget läge.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?Neutrallägeskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Dra i kopplingshandtaget.
8. Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dra i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Systemet är ok. Du kan köra med motorcykeln.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
UB3LM0M0.book Page 47 Wednesday, August 7, 2019 3:40 PM

Hantering och viktiga punkter vid körning
6-2
6
MAU88420
Starta motornTändkretsens avstängningssystem gör att
det går att starta när: växeln ligger i neutralläge eller
 en växel ligger i, sidostödet är uppfällt
och kopplingshandtaget trycks in.
Starta motorn1. Vrid huvudströmbrytaren till påslaget läge och ställ in motorns stoppknapp
på körläget.
2. Kontrollera att indikatorn och var- ningslamporna tänds i några sekunder
och sedan slocknar. (Se sidan 4-5.)TIPSStarta inte motorn om felindikeringen
fortsätter att lysa.
 Varningslampan för oljetryck och kyl-
vätska ska tändas och lysa tills motorn
har startat.
 ABS-varningslampan ska tändas och
lysa tills fordonet når en hastighet på
10 km/h (6 mi/h).
VIKTIGT
MCA24110
Om en varnings- eller indikatorlampa
inte fungerar så som beskrivs ovan ska
du låta en Yamaha-återförsäljare kon-
trollera fordonet.3. Lägg växeln i neutralläge.
4. Starta motorn genom att trycka på
startknappen.
5. Släpp startknappen när motorn startar
eller efter 5 sekunder. Vänta i 10 sek-
under på att batterispänningen ska
återställas innan du trycker på knap-
pen igen.VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
MAU68221
TIPSDen här modellen är utrustad med: en tröghetsmätare (IMU). Enheten
stoppar motorn i händelse av att for-
donet välter. Stäng av och slå på hu-
vudströmbrytaren innan du försöker
starta om motorn. Om detta inte görs
kommer motorn inte att starta även
om motorn går runt när startknappen
trycks in.
 ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Tryck bara på startknappen för att
starta om motorn om den stannar.
UB3LM0M0.book Page 2 Wednesday, August 7, 2019 3:40 PM

11-1
11
Register
AABS-varningslampa................................ 4-6
Avbländningskontakt .............................. 4-4
Avstängningssystem för tändkrets ....... 4-46BBackspeglar.......................................... 4-38
Batteri ................................................... 7-31
Blinkersomkopplare................................ 4-4
Bränsle.................................................. 4-33
Bränsleförbrukning, tips för att sänka .... 6-4
Bränsletankens överfyllningsslang ....... 4-34
Bromshandtag ...................................... 4-31
Bromshandtagets spel, kontroll ........... 7-23
Bromsljuskontakter............................... 7-23
Broms- och kopplingshandtag, kontroll av och smörjning ................... 7-28
Broms- och växelpedaler, kontroll och smörjning..................................... 7-28
Bromspedal .......................................... 4-31
Bromsstyrsystem (BC).......................... 4-31
Bromsvätska, byte................................ 7-25
Bromsvätskenivå, kontroll .................... 7-24CCCU ...................................................... 4-37DDäck ..................................................... 7-19
Dataregistrering, fordon ....................... 10-2
Delarnas placering .................................. 2-1
Diagnoskontakt .................................... 10-2
Display, huvudskärm .............................. 4-8
Display, menyskärm ............................. 4-14
Dokumentförvaring ............................... 4-38EEXUP-system ....................................... 4-45
FFälgar ................................................... 7-22
Felindikeringslampa (MIL) ...................... 4-6
Felsökning ............................................ 7-36
Felsökningsschema ............................. 7-37
Fordonsbelysning................................. 7-35
Försiktighet med matta färger ................ 8-1
Förvaring ................................................ 8-3
Framgaffel, justering ............................ 4-39
Framgaffel, kontroll av ......................... 7-30GGashandtag, kontroll och smörjning .... 7-27HHjullager, kontroll av ............................ 7-31
Huvudströmbrytare/styrlås .................... 4-2IIdentifikationsnummer.......................... 10-1
Indikator för stabilitetskontroll................ 4-7
Indikeringslampa för helljus ................... 4-6
Indikeringslampa för neutralläge ............ 4-6
Indikeringslampa för startspärrsystem... 4-7
Indikeringslampor för blinkers................ 4-5
Indikeringslampor och varningslampor .................................... 4-5
Inkörning av motorn ............................... 6-1KKablar, kontroll av och smörjning ........ 7-27
Kanister ................................................ 7-13
Kåpor och paneler, lossa och sätta fast ....................................................... 7-9
Katalysator ........................................... 4-35
Kedja, rengöring och smörjning ........... 7-27
Kedjespänning ..................................... 7-25 Kontroll av bromsbelägg, fram och
bak...................................................... 7-23
Kopplingshandtag ................................ 4-30
Kopplingshandtagets spel, justering .... 7-22
Kylvätska .............................................. 7-17
LLjusblink-/LAP-knapp ............................. 4-4
Luftfilter ................................................. 7-18MMotorcykelns identifikationsnummer.... 10-1
Motorn överhettas ................................ 7-38
Motorns serienummer........................... 10-1
Motorolja och oljefilterinsats................. 7-14OOmkopplare på styrhandtagen ............... 4-3
Ordlista ................................................... 3-4PParkering................................................. 6-4SSadelskydd ........................................... 4-38
Sadlar.................................................... 4-35
Säkerhetsinformation.............................. 1-1
Säkringar, byta...................................... 7-32
Sidostöd ............................................... 4-46
Sidostöd, kontroll av och smörjning ..... 7-29
Signalknapp ............................................ 4-4
Skötsel .................................................... 8-1
Specialfunktioner .................................... 3-1
Specifikationer ........................................ 9-1
Ställa motorcykeln ................................ 7-35
Starta motorn.......................................... 6-2
Startspärrsystem .................................... 4-1
Stopp/Kör/Start-knapp ........................... 4-4
Stötdämpare, justering ......................... 4-41
UB3LM0M0.book Page 1 Wednesday, August 7, 2019 3:40 PM
