YAMAHA YZF-R1 2020 Manuale de Empleo (in Spanish)

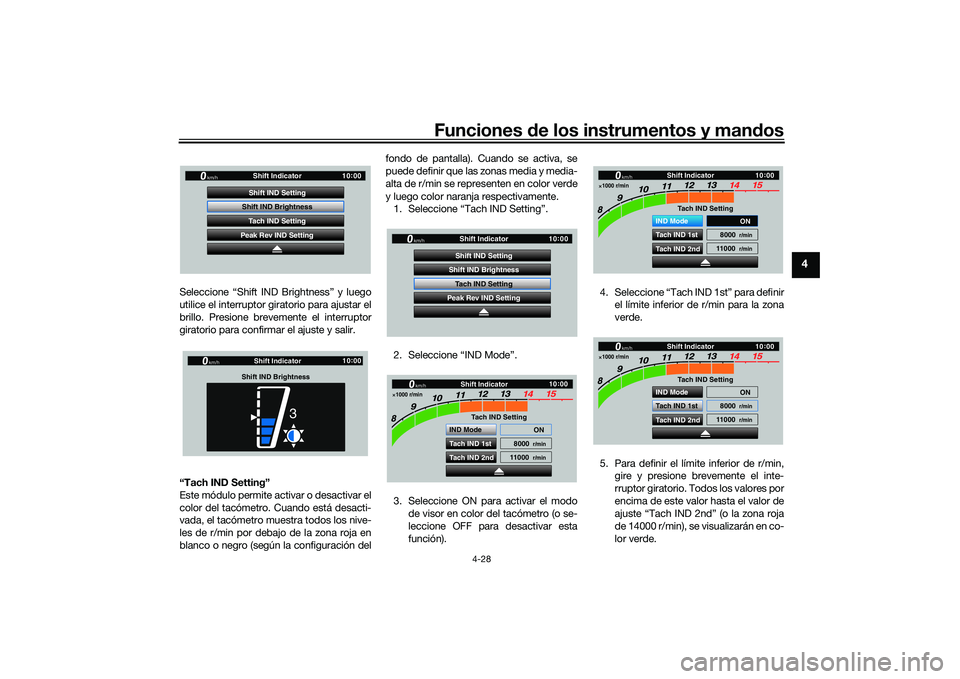

Funciones de los instrumentos y man dos
4-28
4
Seleccione “Shift IND Brightness” y luego
utilice el interruptor giratorio para ajustar el
brillo. Presione brevemente el interruptor
giratorio para confirmar el ajuste y salir.
“Tach IND Setting”
Este módulo permite activar o desactivar el
color del tacómetro. Cuando está desacti-
vada, el tacómetro muestra todos los nive-
les de r/min por debajo de la zona roja en
blanco o negro (según la configuración del fondo de pantalla). Cuando se activa, se
puede definir que las zonas media y media-
alta de r/min se representen en color verde
y luego color naranja respectivamente.
1. Seleccione “Tach IND Setting”.
2. Seleccione “IND Mode”.
3. Seleccione ON para activar el modo de visor en color del tacómetro (o se-
leccione OFF para desactivar esta
función). 4. Seleccione “Tach IND 1st” para definir
el límite inferior de r/min para la zona
verde.
5. Para definir el límite inferior de r/min, gire y presione brevemente el inte-
rruptor giratorio. Todos los valores por
encima de este valor hasta el valor de
ajuste “Tach IND 2nd” (o la zona roja
de 14000 r/min), se visualizarán en co-
lor verde.
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
Shift Indicator
Shift IND Brightness
km/h
GPS
10 :
00
3
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
UB3LS0S0.book Page 28 Tuesday, August 6, 2019 1:11 PM

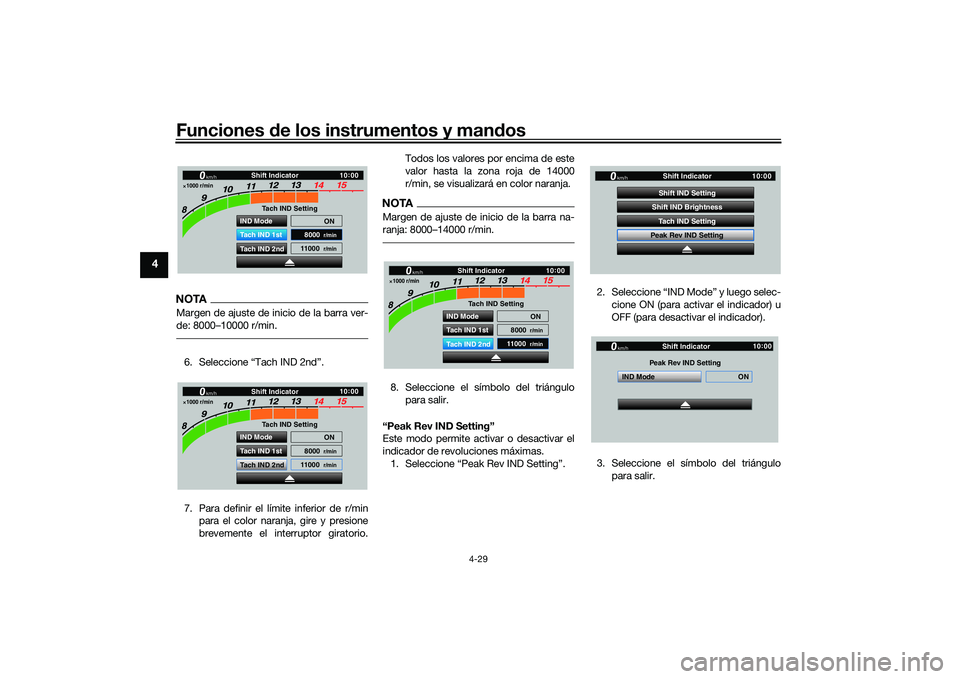

Funciones de los instrumentos y man dos
4-29
4
NOTAMargen de ajuste de inicio de la barra ver-
de: 8000–10000 r/min.6. Seleccione “Tach IND 2nd”.
7. Para definir el límite inferior de r/min
para el color naranja, gire y presione
brevemente el interruptor giratorio. Todos los valores por encima de este
valor hasta la zona roja de 14000
r/min, se visualizará en color naranja.
NOTAMargen de ajuste de inicio de la barra na-
ranja: 8000–14000 r/min.8. Seleccione el símbolo del triángulo
para salir.
“Peak Rev IND Setting”
Este modo permite activar o desactivar el
indicador de revoluciones máximas. 1. Seleccione “Peak Rev IND Setting”. 2. Seleccione “IND Mode” y luego selec-
cione ON (para activar el indicador) u
OFF (para desactivar el indicador).
3. Seleccione el símbolo del triángulo para salir.
1000 r/min
Shift Indicator
km/h
GPS
10:
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
Shift Indicator
km/h
GPS
10 :
00
1000 r/min
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
IND Mode ON
Peak Rev IND Setting Shift Indicatorkm/h
GP GPS
10
:
00
UB3LS0S0.book Page 29 Tuesday, August 6, 2019 1:11 PM

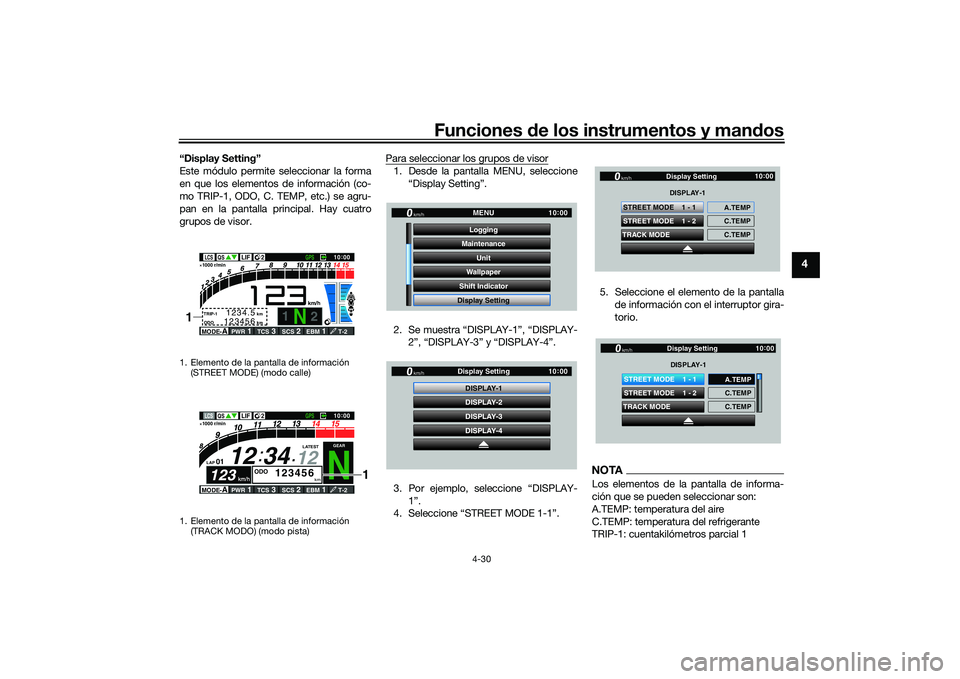

Funciones de los instrumentos y man dos
4-30
4
“Display Setting”
Este módulo permite seleccionar la forma
en que los elementos de información (co-
mo TRIP-1, ODO, C. TEMP, etc.) se agru-
pan en la pantalla principal. Hay cuatro
grupos de visor. Para seleccionar los grupos de visor
1. Desde la pantalla MENU, seleccione
“Display Setting”.
2. Se muestra “DISPLAY-1”, “DISPLAY- 2”, “DISPLAY-3” y “DISPLAY-4”.
3. Por ejemplo, seleccione “DISPLAY- 1”.
4. Seleccione “STREET MODE 1-1”. 5. Seleccione el elemento de la pantalla
de información con el interruptor gira-
torio.
NOTALos elementos de la pantalla de informa-
ción que se pueden seleccionar son:
A.TEMP: temperatura del aire
C.TEMP: temperatura del refrigerante
TRIP-1: cuentakilómetros parcial 1
1. Elemento de la pantalla de información (STREET MODE) (modo calle)
1. Elemento de la pantalla de información (TRACK MODO) (modo pista)
1 y2
GPS
N
LCS
QS
LIF 2
ODO
123456
TRIP-1
1234.5
1000 r/min
km
km
km/h
10 :
00
MODE-
APWR
1
TCS
3
SCS
2
EBM
1
T-2
1
N
12
12 34
LAP 01
ODO
km
123456
LATEST
1000 r/min
km/h
123
km/h
123
GEAR
GPS
LCS
QS
LIF
10 :
00
MODE-
APWR
1
TCS
3
SCS
2
EBM
1
T-2
2
1
GP GPS
Unit
Maintenance
Wallpaper
Shift Indicator MENU
Logging
Display Setting
km/h
10 :
00
GP GPS
DISPLAY-3 DISPLAY-2
DISPLAY-4
Display Setting
DISPLAY-1
km/h
10 :
00
STREET MODE 1 - 1 A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1km/h
GPS
10 :
00
TRACK MODE STREET MODE 1 - 2 STREET MODE 1 - 1 A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1km/h
GPS
10 :
00
TRACK MODE STREET MODE 1 - 2
UB3LS0S0.book Page 30 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-31
4
TRIP-2: cuentakilómetros parcial 2
ODO: cuentakilómetros
FUEL CON: cantidad de combustible con-
sumido
FUEL AVG: consumo medio de combusti-
ble
CRNT FUEL: consumo actual de combus-
tible6. Seleccione “STREET MODE 1-2” o
“TRACK MODE” para configurar el
resto de los elementos del grupo DIS-
PLAY-1.
7. Seleccione el símbolo del triángulo para salir. Para configurar los otros
grupos de indicaciones, repita la ope-
ración desde el paso 3.
“Brightness”
Este módulo permite ajustar el nivel de bri-
llo general de la pantalla del visor. Para ajustar el brillo
1. Desde la pantalla MENU, seleccione
“Brightness”.
2. Para seleccionar el nivel de brillo que desee, gire el inte rruptor giratorio y
luego presiónelo brevemente para fijar
el ajuste.
“Clock”
Este módulo permite poner en hora el reloj. Para poner el reloj en hora
1. Desde la pantalla MENU, seleccione
“Clock”.
2. Cuando “Clock” esté seleccionado, se resaltará la cifra de las horas.
3. Para definir la hora, gire y presione brevemente el interruptor giratorio.
STREET MODE 1 - 1 A.TEMP
C.TEMP
C.TEMP
Display Setting
DISPLAY-1km/h
GPS
10 :
00
TRACK MODE STREET MODE 1 - 2
GP GPS
Wallpaper Unit
Shift Indicator
Display Setting MENU
Maintenance
Brightness
km/h
10 :
00
Brightness
km/h
GPS
10 :
00
2
GP GPS
Shift Indicator Wallpaper
Display Setting Brightness MENU
Unit
Clock
km/h
10 :
00
Clock
km/h
10 :
00
11 :
34
UB3LS0S0.book Page 31 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-32
4
4. Se resaltará la cifra de los minutos.
5. Para definir los minutos, gire y presio-
ne brevemente el interruptor giratorio. 6. Vuelva a presionar brevemente el inte-
rruptor giratorio para salir y regresar a
la pantalla MENU.
“All Reset”
Este módulo lo restablece todo, excepto el
cuentakilómetros y el reloj, a los valores
predefinidos de fábrica o a la configuración
predeterminada.
Seleccione YES para restablecer todos los
elementos. Después de seleccionar YES,
todos elementos se restablecen y vuelve
automáticamente la pantalla MENU.
SAU12823
Maneta de embraguePara desacoplar la transmisión del motor,
por ejemplo para cambiar de marcha,
apriete la maneta de embrague hacia el
manillar. Suelte la ma neta para acoplar el
embrague y transmitir potencia a la rueda
trasera.NOTAPara que los cambios de marcha se reali-
cen con suavidad, debe tirar de la maneta
rápidamente y soltarla lentamente. (Véase
la página 6-3).
Clock
km/h
10 :
00
10 :
34
Clock
km/h
10 :
00
10 34
:
Clock
km/h
10 :
00
10 :
58
1. Maneta de embrague
1
UB3LS0S0.book Page 32 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-33
4
SAU83690
Pe dal de cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta. Para cambiar a
una marcha superior, mueva el pedal de
cambio hacia arriba. Para cambiar la trans-
misión a una marcha inferior, mueva el pe-
dal de cambio hacia abajo. (Véase la
página 6-3).
La barra de cambio está equipada con un
sensor de cambio que forma parte del sis-
tema de cambio rápido. El sensor de cam-
bio detecta el movimiento ascendente y
descendente, así como la fuerza de la señal
cuando se mueve el pedal de cambio.
NOTAPara evitar cambios no intencionados, el
QSS está programado para ignorar señales
no claras. Por tanto, para cambiar de mar-
cha se debe accionar el pedal de manera
rápida y con suficiente fuerza.
SAU26827
Maneta del frenoLa maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, empuje la maneta para separarla
del puño y gire el dial de ajuste. Verifique
que el número de la posición de ajuste en
el dial de ajuste se alinee con la marca de
coincidencia en la maneta del freno.
1. Pedal de cambio
2. Sensor de cambio
1
2
1. Maneta de freno
2. Distancia
3. Marca de coincidencia
4. Dial de ajuste
1
2
4
3
UB3LS0S0.book Page 33 Tuesday, August 6, 2019 1:11 PM

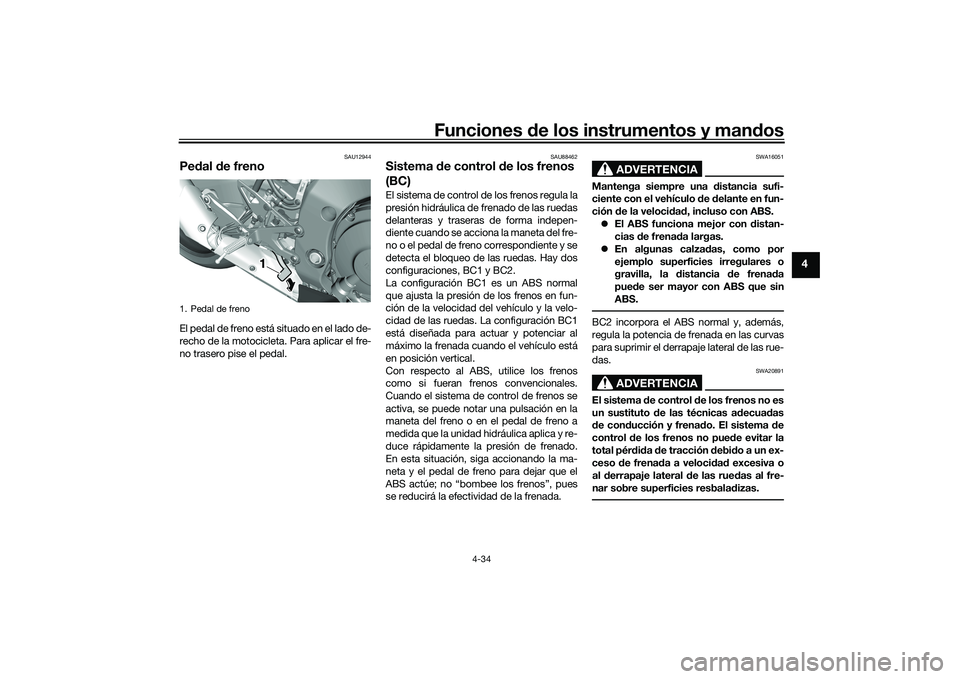

Funciones de los instrumentos y man dos
4-34
4
SAU12944
Pe dal de frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU88462
Sistema de control d e los frenos
(BC)El sistema de control de los frenos regula la
presión hidráulica de frenado de las ruedas
delanteras y traseras de forma indepen-
diente cuando se acciona la maneta del fre-
no o el pedal de freno correspondiente y se
detecta el bloqueo de las ruedas. Hay dos
configuraciones, BC1 y BC2.
La configuración BC1 es un ABS normal
que ajusta la presión de los frenos en fun-
ción de la velocidad del vehículo y la velo-
cidad de las ruedas. La configuración BC1
está diseñada para actuar y potenciar al
máximo la frenada cuando el vehículo está
en posición vertical.
Con respecto al ABS, utilice los frenos
como si fueran frenos convencionales.
Cuando el sistema de control de frenos se
activa, se puede notar una pulsación en la
maneta del freno o en el pedal de freno a
medida que la unidad hidráulica aplica y re-
duce rápidamente la presión de frenado.
En esta situación, siga accionando la ma-
neta y el pedal de freno para dejar que el
ABS actúe; no “bombee los frenos”, pues
se reducirá la efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocid ad , incluso con ABS.
 El ABS funciona mejor con distan-
cias de frenad a largas.
 En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenad a
pue de ser mayor con ABS que sin
ABS.BC2 incorpora el ABS normal y, además,
regula la potencia de frenada en las curvas
para suprimir el derrapaje lateral de las rue-
das.
ADVERTENCIA
SWA20891
El sistema de control d e los frenos no es
un sustituto d e las técnicas a decuad as
d e con ducción y frena do. El sistema de
control de los frenos no pued e evitar la
total pér did a de tracción debi do a un ex-
ceso de frenad a a veloci dad excesiva o
al derrapaje lateral de las rue das al fre-
nar sobre superficies resbala dizas.
1. Pedal de freno
UB3LS0S0.book Page 34 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-35
4
La unidad hidráulica del ABS se monitoriza
mediante la ECU del ABS, la cual pasa a
frenada convencional en caso de que se
produzca un fallo.NOTAEl ABS realiza una prueba de autodiagnós-
tico cuando el vehículo arranca y alcanza
una velocidad de 10 km/h (6 mi/h). Durante
esta prueba, puede oírse un chasquido
procedente de la unidad de control hidráu-
lico y notarse una vibración en la maneta o
el pedal de freno, pero esto es normal.ATENCIÓN
SCA20100
Evite dañar el sensor de la rue da o el ro-
tor del sensor d e la rueda; ya que, de
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
SAU13076
Tapón del depósito de gasolinaPara abrir el tapón d el depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y g ír ela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del
depósito de gasolina.
1. Rotor del sensor de la rueda delantera
2. Sensor de la rueda delantera
1. Rotor del sensor de la rueda trasera
2. Sensor de la rueda trasera
1
2
1
2
1. Cubierta de la cerradura del tapón del depó-sito de gasolina
2. Desbloquear.
1
2
UB3LS0S0.book Page 35 Tuesday, August 6, 2019 1:11 PM

Funciones de los instrumentos y man dos
4-36
4
Para cerrar el tapón del depósito de ga-
solina
Con la llave introduc ida en la cerradura,
empuje hacia abajo el tapón del depósito
de gasolina. Gire la llave 1/4 de vuelta en el
sentido contrario al de las agujas del reloj,
extráigala y cierre la tapa de la cerradura.NOTANo se puede cerrar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina que de co-
rrectamente cerra do. Una fuga de
gasolina significa peligro d e incendio.
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d erramad a con un trapo limpio,
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas d e plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pue de provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina haciend o sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
d e gasolina con los ojos, acu da inme dia-1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
1
2
UB3LS0S0.book Page 36 Tuesday, August 6, 2019 1:11 PM

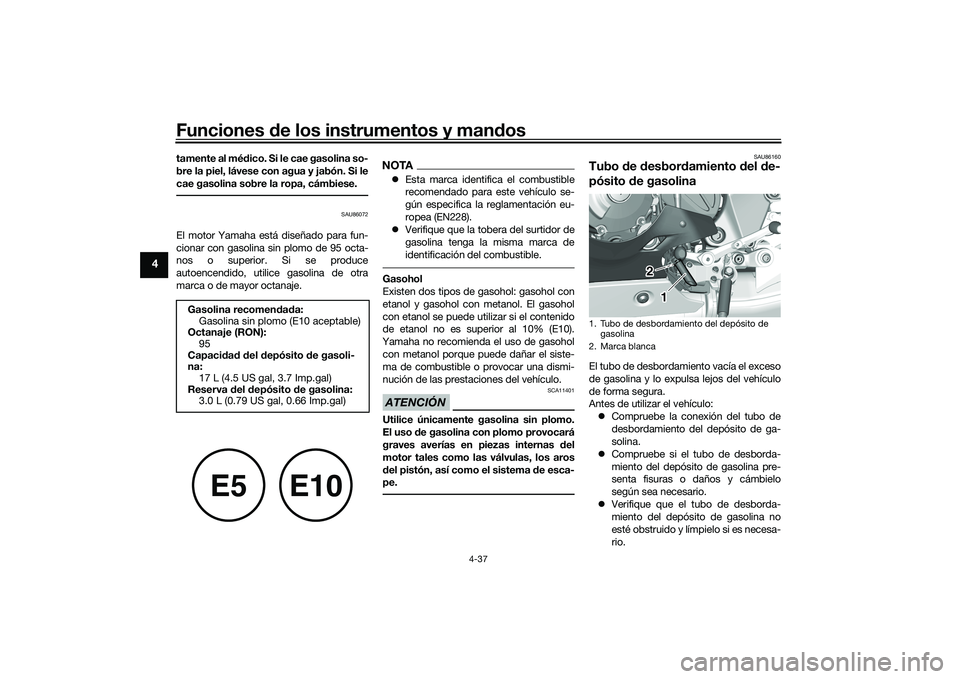

Funciones de los instrumentos y man dos
4-37
4
tamente al mé dico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU86072
El motor Yamaha está diseñado para fun-
cionar con gasolina sin plomo de 95 octa-
nos o superior. Si se produce
autoencendido, utilice gasolina de otra
marca o de mayor octanaje.
NOTA Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
 Verifique que la tobera del surtidor de
gasolina tenga la misma marca de
identificación del combustible.Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
d el pistón, así como el sistema de esca-
pe.
SAU86160
Tubo de desbor damiento del de-
pósito de gasolinaEl tubo de desbordamiento vacía el exceso
de gasolina y lo expulsa lejos del vehículo
de forma segura.
Antes de utilizar el vehículo:
 Compruebe la conexión del tubo de
desbordamiento del depósito de ga-
solina.
 Compruebe si el tubo de desborda-
miento del depósito de gasolina pre-
senta fisuras o daños y cámbielo
según sea necesario.
 Verifique que el tubo de desborda-
miento del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio.
Gasolina recomen
dad a:
Gasolina sin plomo (E10 aceptable)
Octanaje (RON):
95
Capaci dad d el depósito de gasoli-
na:
17 L (4.5 US gal, 3.7 Imp.gal)
Reserva del depósito d e gasolina:
3.0 L (0.79 US gal, 0.66 Imp.gal)
E5
E10
1. Tubo de desbordamiento del depósito de
gasolina
2. Marca blanca
1
2
UB3LS0S0.book Page 37 Tuesday, August 6, 2019 1:11 PM
