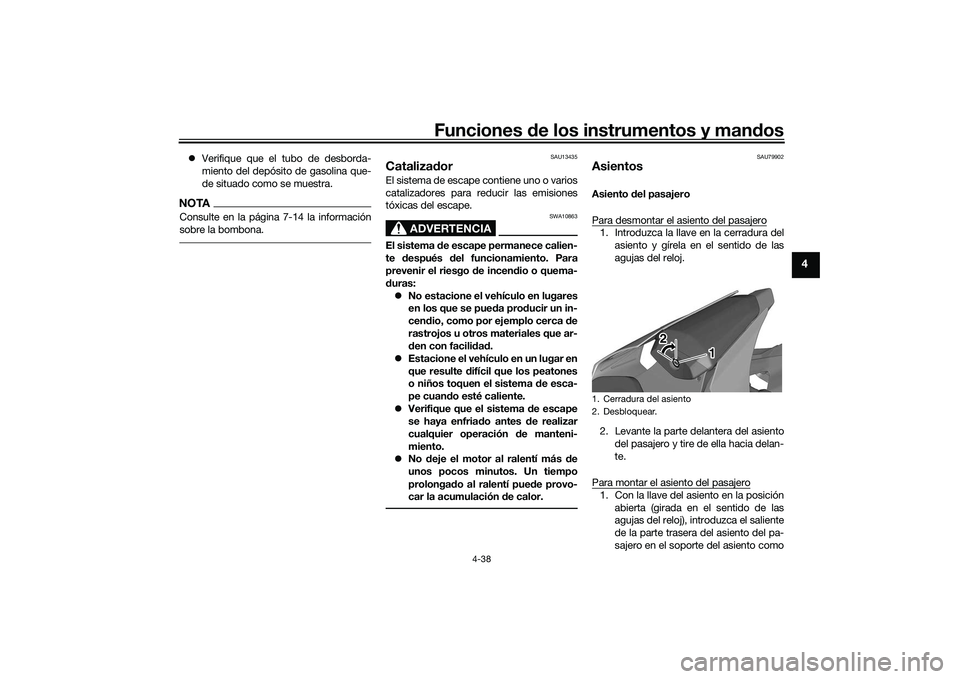

Funciones de los instrumentos y man dos
4-38
4
 Verifique que el tubo de desborda-
miento del depósito de gasolina que-
de situado como se muestra.NOTAConsulte en la página 7-14 la información
sobre la bombona.
SAU13435
Cataliza dorEl sistema de escape contiene uno o varios
catalizadores para reducir las emisiones
tóxicas del escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
 No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
d en con facili dad .
 Estacione el vehículo en un lugar en
que resulte d ifícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
 Verifique que el sistema de escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
 No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación de calor.
SAU79902
AsientosAsiento del pasajero
Para desmontar el asiento del pasajero1. Introduzca la llave en la cerradura del asiento y gírela en el sentido de las
agujas del reloj.
2. Levante la parte delantera del asiento del pasajero y tire de ella hacia delan-
te.
Para montar el asiento del pasajero1. Con la llave del asiento en la posición abierta (girada en el sentido de las
agujas del reloj), introduzca el saliente
de la parte trasera del asiento del pa-
sajero en el soporte del asiento como1. Cerradura del asiento
2. Desbloquear.
1
2
UB3LS0S0.book Page 38 Tuesday, August 6, 2019 1:11 PM

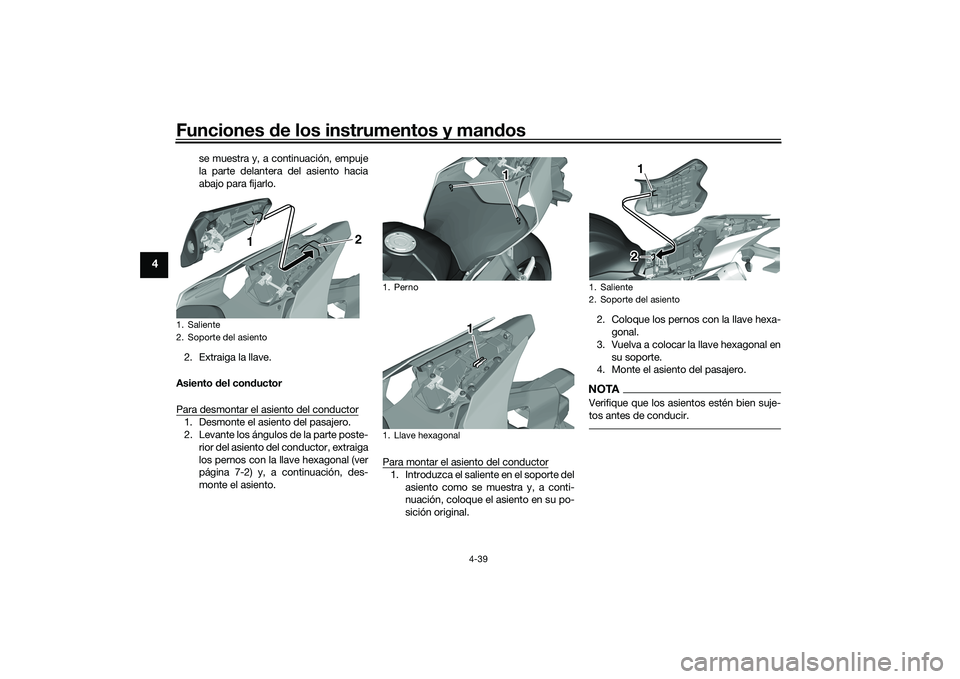

Funciones de los instrumentos y man dos
4-39
4
se muestra y, a continuación, empuje
la parte delantera del asiento hacia
abajo para fijarlo.
2. Extraiga la llave.
Asiento del con ductor
Para desmontar el asiento del conductor
1. Desmonte el asiento del pasajero.
2. Levante los ángulos de la parte poste- rior del asiento del conductor, extraiga
los pernos con la llave hexagonal (ver
página 7-2) y, a continuación, des-
monte el asiento. Para montar el asiento del conductor
1. Introduzca el saliente en el soporte del
asiento como se muestra y, a conti-
nuación, coloque el asiento en su po-
sición original. 2. Coloque los pernos con la llave hexa-
gonal.
3. Vuelva a colocar la llave hexagonal en su soporte.
4. Monte el asiento del pasajero.
NOTAVerifique que los asientos estén bien suje-
tos antes de conducir.
1. Saliente
2. Soporte del asiento
2
1
1. Perno
1. Llave hexagonal
1
1
1. Saliente
2. Soporte del asiento
2 1
UB3LS0S0.book Page 39 Tuesday, August 6, 2019 1:11 PM

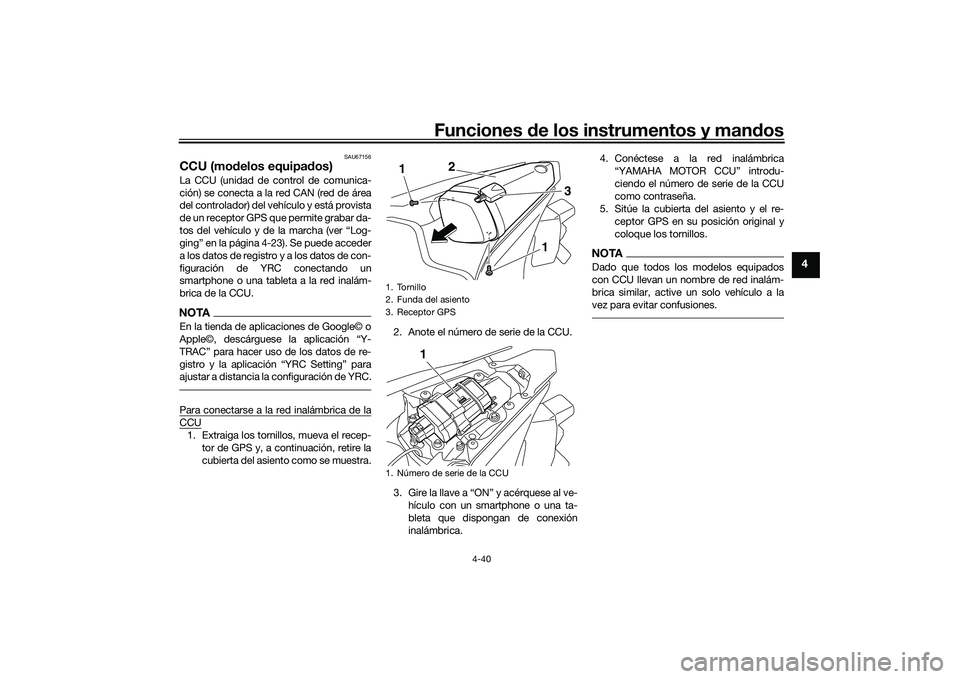

Funciones de los instrumentos y man dos
4-40
4
SAU67156
CCU (mo delos equipa dos)La CCU (unidad de control de comunica-
ción) se conecta a la red CAN (red de área
del controlador) del vehículo y está provista
de un receptor GPS que permite grabar da-
tos del vehículo y de la marcha (ver “Log-
ging” en la página 4-23). Se puede acceder
a los datos de registro y a los datos de con-
figuración de YRC conectando un
smartphone o una tableta a la red inalám-
brica de la CCU.NOTAEn la tienda de aplicaciones de Google© o
Apple©, descárguese la aplicación “Y-
TRAC” para hacer uso de los datos de re-
gistro y la aplicación “YRC Setting” para
ajustar a distancia la configuración de YRC.Para conectarse a la red inalámbrica de laCCU1. Extraiga los tornillos, mueva el recep-
tor de GPS y, a continuación, retire la
cubierta del asiento como se muestra. 2. Anote el número de serie de la CCU.
3. Gire la llave a “ON” y acérquese al ve-
hículo con un smartphone o una ta-
bleta que dispongan de conexión
inalámbrica. 4. Conéctese a la red inalámbrica
“YAMAHA MOTOR CCU” introdu-
ciendo el número de serie de la CCU
como contraseña.
5. Sitúe la cubierta del asiento y el re-
ceptor GPS en su posición original y
coloque los tornillos.
NOTADado que todos los modelos equipados
con CCU llevan un nombre de red inalám-
brica similar, active un solo vehículo a la
vez para evitar confusiones.
1. Tornillo
2. Funda del asiento
3. Receptor GPS
1. Número de serie de la CCU
1
1
2
3
1
UB3LS0S0.book Page 40 Tuesday, August 6, 2019 1:11 PM

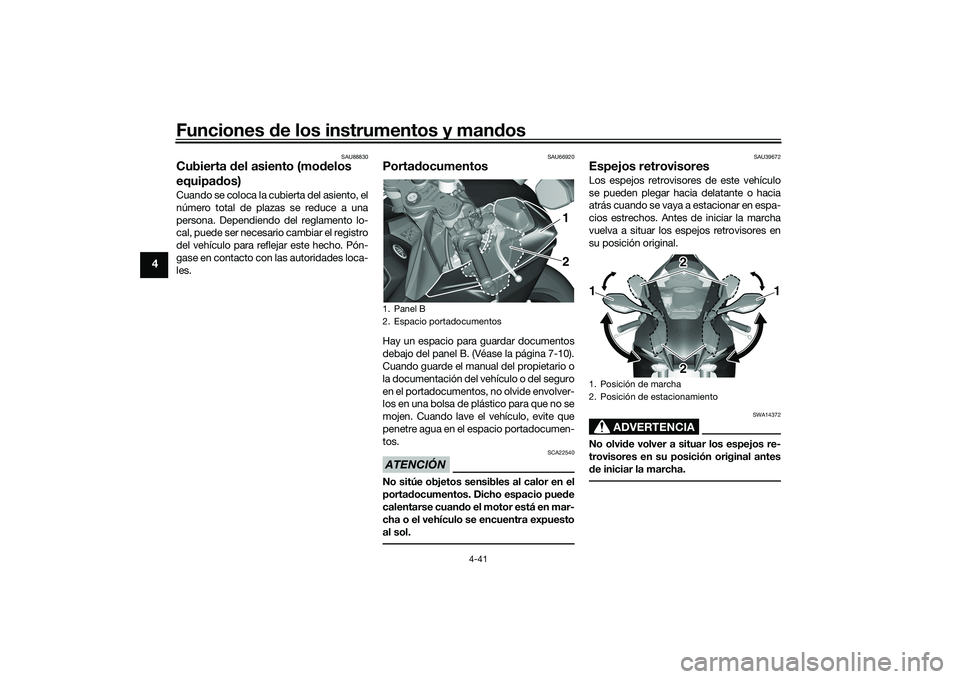

Funciones de los instrumentos y man dos
4-41
4
SAU88830
Cubierta del asiento (mo delos
equipad os)Cuando se coloca la cubierta del asiento, el
número total de plazas se reduce a una
persona. Dependiendo del reglamento lo-
cal, puede ser necesario cambiar el registro
del vehículo para reflejar este hecho. Pón-
gase en contacto con las autoridades loca-
les.
SAU66920
PortadocumentosHay un espacio para guardar documentos
debajo del panel B. (Véase la página 7-10).
Cuando guarde el manual del propietario o
la documentación del vehículo o del seguro
en el portadocumentos, no olvide envolver-
los en una bolsa de plástico para que no se
mojen. Cuando lave el vehículo, evite que
penetre agua en el espacio portadocumen-
tos.ATENCIÓN
SCA22540
No sitúe objetos sensibles al calor en el
porta documentos. Dicho espacio pued e
calentarse cuan do el motor está en mar-
cha o el vehículo se encuentra expuesto
al sol.
SAU39672
Espejos retrovisoresLos espejos retrovisores de este vehículo
se pueden plegar hacia delatante o hacia
atrás cuando se vaya a estacionar en espa-
cios estrechos. Antes de iniciar la marcha
vuelva a situar los espejos retrovisores en
su posición original.
ADVERTENCIA
SWA14372
No olvi de volver a situar los espejos re-
trovisores en su posición original antes
d e iniciar la marcha.
1. Panel B
2. Espacio portadocumentos
1
2
1. Posición de marcha
2. Posición de estacionamiento11
22
UB3LS0S0.book Page 41 Tuesday, August 6, 2019 1:11 PM

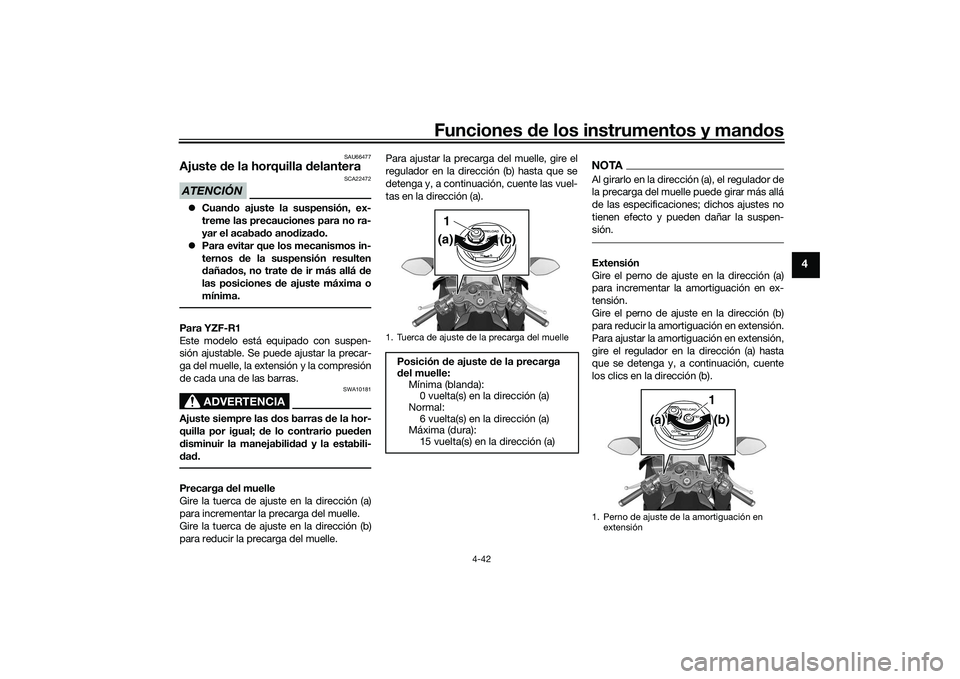

Funciones de los instrumentos y man dos
4-42
4
SAU66477
Ajuste de la horquilla delanteraATENCIÓN
SCA22472
 Cuan do ajuste la suspensión, ex-
treme las precauciones para no ra-
yar el acaba do anod izado.
 Para evitar que los mecanismos in-
ternos de la suspensión resulten
d añad os, no trate de ir más allá de
las posiciones d e ajuste máxima o
mínima.Para YZF-R1
Este modelo está equipado con suspen-
sión ajustable. Se puede ajustar la precar-
ga del muelle, la extensión y la compresión
de cada una de las barras.
ADVERTENCIA
SWA10181
Ajuste siempre las dos barras de la hor-
quilla por igual; de lo contrario pued en
d isminuir la manejabili dad y la estabili-
d ad .Precarga del muelle
Gire la tuerca de ajuste en la dirección (a)
para incrementar la precarga del muelle.
Gire la tuerca de ajuste en la dirección (b)
para reducir la precarga del muelle. Para ajustar la precarga del muelle, gire el
regulador en la dirección (b) hasta que se
detenga y, a continuación, cuente las vuel-
tas en la dirección (a).
NOTAAl girarlo en la dirección (a), el regulador de
la precarga del muelle puede girar más allá
de las especificaciones; dichos ajustes no
tienen efecto y pueden dañar la suspen-
sión.Extensión
Gire el perno de ajuste en la dirección (a)
para incrementar la amortiguación en ex-
tensión.
Gire el perno de ajuste en la dirección (b)
para reducir la amortiguación en extensión.
Para ajustar la amortiguación en extensión,
gire el regulador en la dirección (a) hasta
que se detenga y, a continuación, cuente
los clics en la dirección (b).
1. Tuerca de ajuste de la precarga del muelle
Posición
de ajuste de la precarga
d el muelle:
Mínima (blanda): 0 vuelta(s) en la dirección (a)
Normal:
6 vuelta(s) en la dirección (a)
Máxima (dura): 15 vuelta(s) en la dirección (a)
(b)
(a) 1
1. Perno de ajuste de la amortiguación en
extensión
(b)
(a) 1
UB3LS0S0.book Page 42 Tuesday, August 6, 2019 1:11 PM

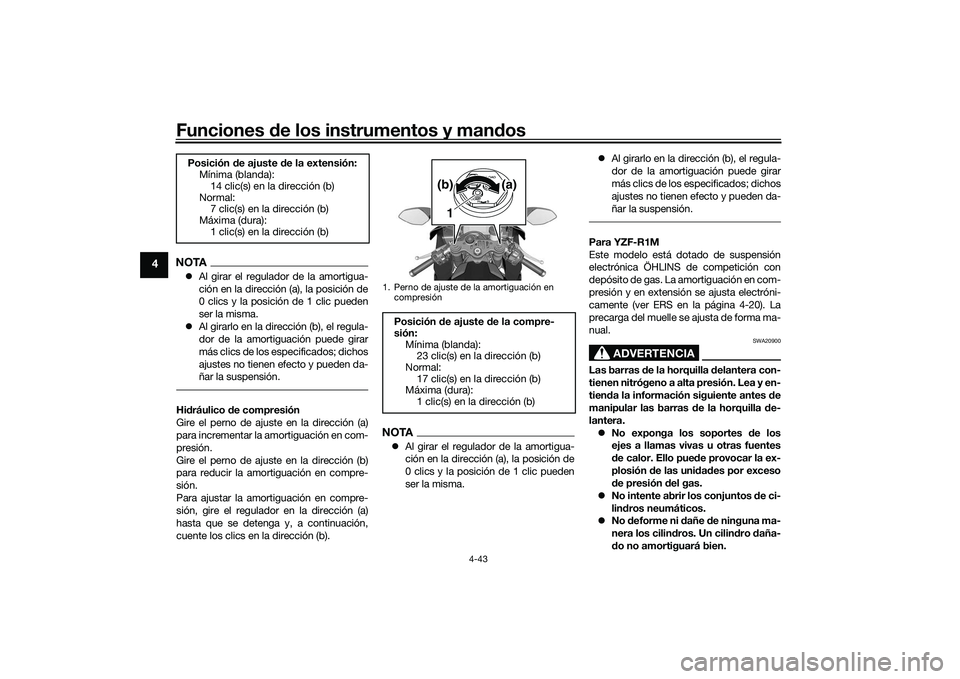

Funciones de los instrumentos y man dos
4-43
4
NOTA Al girar el regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma.
 Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.Hidráulico de compresión
Gire el perno de ajuste en la dirección (a)
para incrementar la amortiguación en com-
presión.
Gire el perno de ajuste en la dirección (b)
para reducir la amortiguación en compre-
sión.
Para ajustar la amortiguación en compre-
sión, gire el regulador en la dirección (a)
hasta que se detenga y, a continuación,
cuente los clics en la dirección (b).
NOTA Al girar el regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma. 
Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.
Para YZF-R1M
Este modelo está dotado de suspensión
electrónica ÖHLINS de competición con
depósito de gas. La amortiguación en com-
presión y en extensión se ajusta electróni-
camente (ver ERS en la página 4-20). La
precarga del muelle se ajusta de forma ma-
nual.
ADVERTENCIA
SWA20900
Las barras d e la horquilla d elantera con-
tienen nitrógeno a alta presión. Lea y en-
tien da la información siguiente antes d e
manipular las barras de la horquilla de-
lantera.  No exponga los soportes de los
ejes a llamas vivas u otras fuentes
d e calor. Ello pue de provocar la ex-
plosión de las uni dad es por exceso
d e presión del gas.
 No intente abrir los conjuntos de ci-
lin dros neumáticos.
 No deforme ni d añe de ninguna ma-
nera los cilin dros. Un cilin dro daña-
d o no amortiguará bien.
Posición
de ajuste d e la extensión:
Mínima (blanda):
14 clic(s) en la dirección (b)
Normal: 7 clic(s) en la dirección (b)
Máxima (dura): 1 clic(s) en la dirección (b)
1. Perno de ajuste de la amortiguación en
compresiónPosición de ajuste d e la compre-
sión: Mínima (blanda):23 clic(s) en la dirección (b)
Normal: 17 clic(s) en la dirección (b)
Máxima (dura):
1 clic(s) en la dirección (b)
(b)
(a)
1
UB3LS0S0.book Page 43 Tuesday, August 6, 2019 1:11 PM

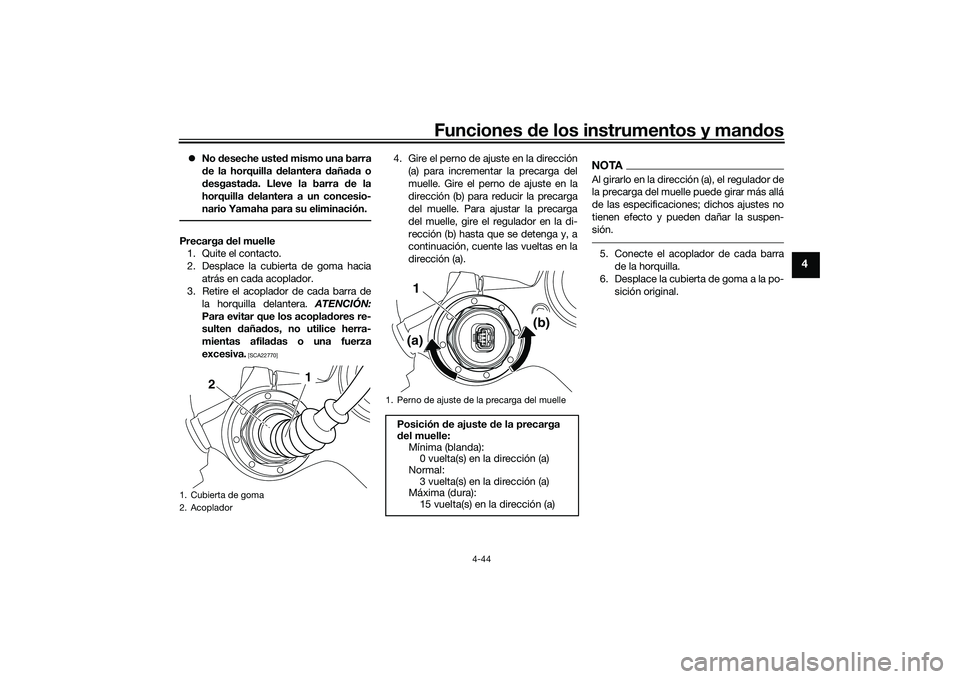

Funciones de los instrumentos y man dos
4-44
4
 No deseche uste d mismo una barra
d e la horquilla d elantera dañad a o
d esgasta da. Lleve la barra de la
horquilla delantera a un concesio-
nario Yamaha para su eliminación.Precarga del muelle
1. Quite el contacto.
2. Desplace la cubierta de goma hacia
atrás en cada acoplador.
3. Retire el acoplador de cada barra de
la horquilla delantera. ATENCIÓN:
Para evitar que los acopla dores re-
sulten dañad os, no utilice herra-
mientas afila das o una fuerza
excesiva.
[SCA22770]
4. Gire el perno de ajuste en la dirección (a) para incrementar la precarga del
muelle. Gire el perno de ajuste en la
dirección (b) para reducir la precarga
del muelle. Para ajustar la precarga
del muelle, gire el regulador en la di-
rección (b) hasta que se detenga y, a
continuación, cuente las vueltas en la
dirección (a).
NOTAAl girarlo en la dirección (a), el regulador de
la precarga del muelle puede girar más allá
de las especificaciones; dichos ajustes no
tienen efecto y pueden dañar la suspen-
sión.5. Conecte el acoplador de cada barrade la horquilla.
6. Desplace la cubierta de goma a la po- sición original.
1. Cubierta de goma
2. Acoplador
2
1
1. Perno de ajuste de la precarga del muelle
Posición de ajuste de la precarga
d el muelle:
Mínima (blanda): 0 vuelta(s) en la dirección (a)
Normal: 3 vuelta(s) en la dirección (a)
Máxima (dura):
15 vuelta(s) en la dirección (a)
1
(a) (b)
UB3LS0S0.book Page 44 Tuesday, August 6, 2019 1:11 PM

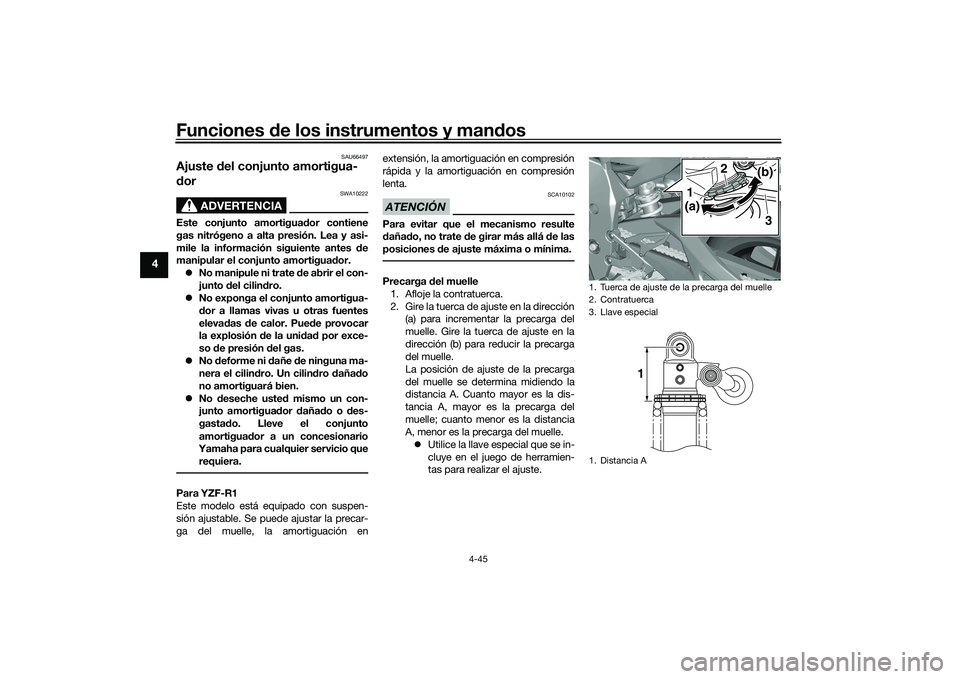

Funciones de los instrumentos y man dos
4-45
4
SAU66497
Ajuste del conjunto amortigua-
d or
ADVERTENCIA
SWA10222
Este conjunto amortigua dor contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes d e
manipular el conjunto amortigua dor.
 No manipule ni trate de abrir el con-
junto del cilin dro.
 No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
eleva das de calor. Pued e provocar
la explosión d e la unidad por exce-
so de presión d el gas.
 No deforme ni d añe de ninguna ma-
nera el cilin dro. Un cilin dro dañad o
no amortiguará bien.
 No deseche usted mismo un con-
junto amortigua dor dañad o o des-
gasta do. Lleve el conjunto
amortigua dor a un concesionario
Yamaha para cualquier servicio que
requiera.Para YZF-R1
Este modelo está equipado con suspen-
sión ajustable. Se puede ajustar la precar-
ga del muelle, la amortiguación en extensión, la amortiguación en compresión
rápida y la amortiguación en compresión
lenta.
ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
d
añad o, no trate d e girar más allá de las
posiciones de ajuste máxima o mínima.Precarga d el muelle
1. Afloje la contratuerca.
2. Gire la tuerca de ajuste en la dirección (a) para incrementar la precarga del
muelle. Gire la tuerca de ajuste en la
dirección (b) para reducir la precarga
del muelle.
La posición de ajuste de la precarga
del muelle se determina midiendo la
distancia A. Cuanto mayor es la dis-
tancia A, mayor es la precarga del
muelle; cuanto menor es la distancia
A, menor es la precarga del muelle.
 Utilice la llave especial que se in-
cluye en el juego de herramien-
tas para realizar el ajuste.
1. Tuerca de ajuste de la precarga del muelle
2. Contratuerca
3. Llave especial
1. Distancia A
(a)
(b)
1
2
3
1
UB3LS0S0.book Page 45 Tuesday, August 6, 2019 1:11 PM

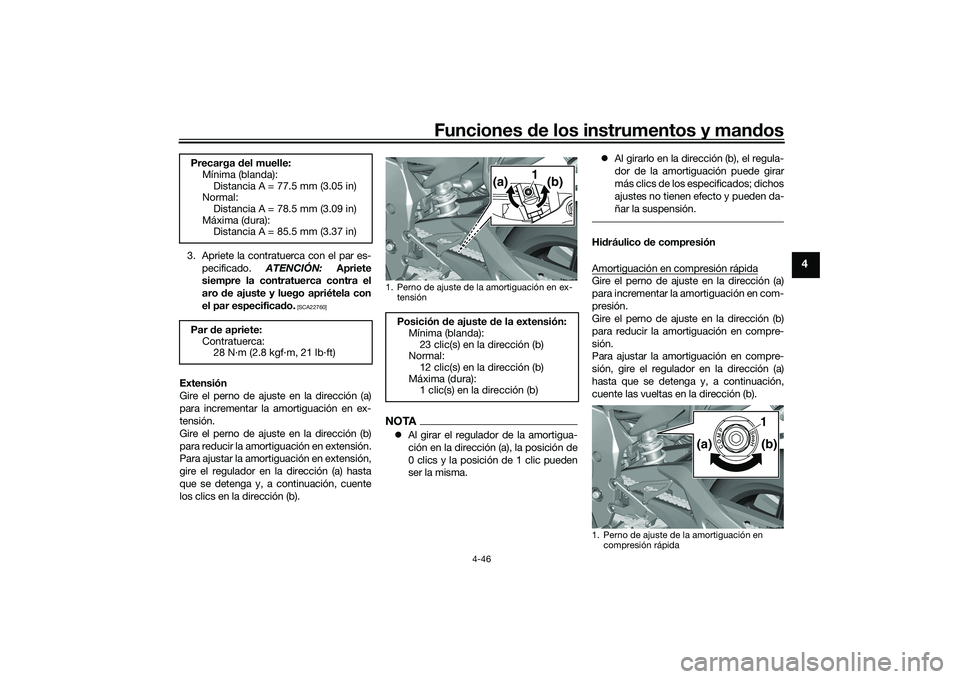

Funciones de los instrumentos y man dos
4-46
4
3. Apriete la contratuerca con el par es-
pecificado. ATENCIÓN: Apriete
siempre la contratuerca contra el
aro de ajuste y luego apriétela con
el par especifica do.
[SCA22760]
Extensión
Gire el perno de ajuste en la dirección (a)
para incrementar la amortiguación en ex-
tensión.
Gire el perno de ajuste en la dirección (b)
para reducir la amortiguación en extensión.
Para ajustar la amortiguación en extensión,
gire el regulador en la dirección (a) hasta
que se detenga y, a continuación, cuente
los clics en la dirección (b).
NOTA Al girar el regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma. 
Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.
Hidráulico de compresión
Amortiguación en compresión rápidaGire el perno de ajuste en la dirección (a)
para incrementar la amortiguación en com-
presión.
Gire el perno de ajuste en la dirección (b)
para reducir la amortiguación en compre-
sión.
Para ajustar la amortiguación en compre-
sión, gire el regulador en la dirección (a)
hasta que se detenga y, a continuación,
cuente las vueltas en la dirección (b).
Precarga
del muelle:
Mínima (blanda):
Distancia A = 77.5 mm (3.05 in)
Normal: Distancia A = 78.5 mm (3.09 in)
Máxima (dura): Distancia A = 85.5 mm (3.37 in)
Par de apriete:
Contratuerca: 28 N·m (2.8 kgf·m, 21 lb·ft)
1. Perno de ajuste de la amortiguación en ex-
tensión
Posición de ajuste de la extensión:
Mínima (blanda): 23 clic(s) en la dirección (b)
Normal:
12 clic(s) en la dirección (b)
Máxima (dura): 1 clic(s) en la dirección (b)
(a) (b)
1
1. Perno de ajuste de la amortiguación en
compresión rápida
1
(a) (b)
UB3LS0S0.book Page 46 Tuesday, August 6, 2019 1:11 PM

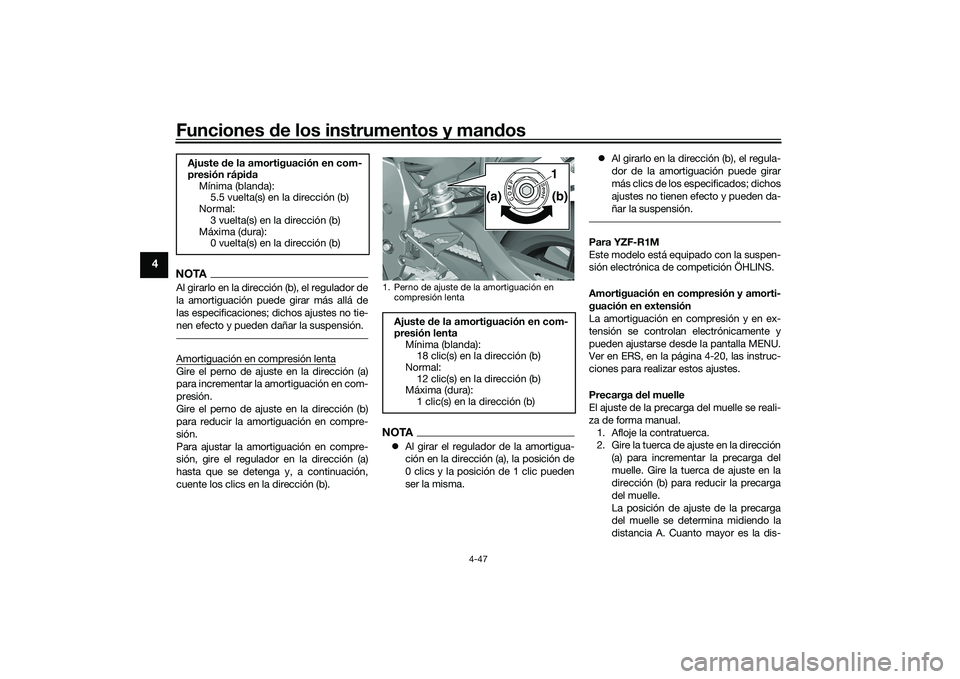

Funciones de los instrumentos y man dos
4-47
4
NOTAAl girarlo en la dirección (b), el regulador de
la amortiguación puede girar más allá de
las especificaciones; dichos ajustes no tie-
nen efecto y pueden dañar la suspensión.Amortiguación en compresión lentaGire el perno de ajuste en la dirección (a)
para incrementar la amortiguación en com-
presión.
Gire el perno de ajuste en la dirección (b)
para reducir la amortiguación en compre-
sión.
Para ajustar la amortiguación en compre-
sión, gire el regulador en la dirección (a)
hasta que se detenga y, a continuación,
cuente los clics en la dirección (b).
NOTA Al girar el regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma. 
Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.
Para YZF-R1M
Este modelo está equipado con la suspen-
sión electrónica de competición ÖHLINS.
Amortiguación en compresión y amorti-
guación en extensión
La amortiguación en compresión y en ex-
tensión se controlan electrónicamente y
pueden ajustarse desde la pantalla MENU.
Ver en ERS, en la página 4-20, las instruc-
ciones para realizar estos ajustes.
Precarga d el muelle
El ajuste de la precarga del muelle se reali-
za de forma manual.
1. Afloje la contratuerca.
2. Gire la tuerca de ajuste en la dirección (a) para incrementar la precarga del
muelle. Gire la tuerca de ajuste en la
dirección (b) para reducir la precarga
del muelle.
La posición de ajuste de la precarga
del muelle se determina midiendo la
distancia A. Cuanto mayor es la dis-
Ajuste
de la amortiguación en com-
presión rápi da
Mínima (blanda): 5.5 vuelta(s) en la dirección (b)
Normal:
3 vuelta(s) en la dirección (b)
Máxima (dura): 0 vuelta(s) en la dirección (b)
1. Perno de ajuste de la amortiguación en
compresión lentaAjuste de la amortiguación en com-
presión lenta Mínima (blanda):18 clic(s) en la dirección (b)
Normal: 12 clic(s) en la dirección (b)
Máxima (dura):
1 clic(s) en la dirección (b)
1
(a) (b)
UB3LS0S0.book Page 47 Tuesday, August 6, 2019 1:11 PM
