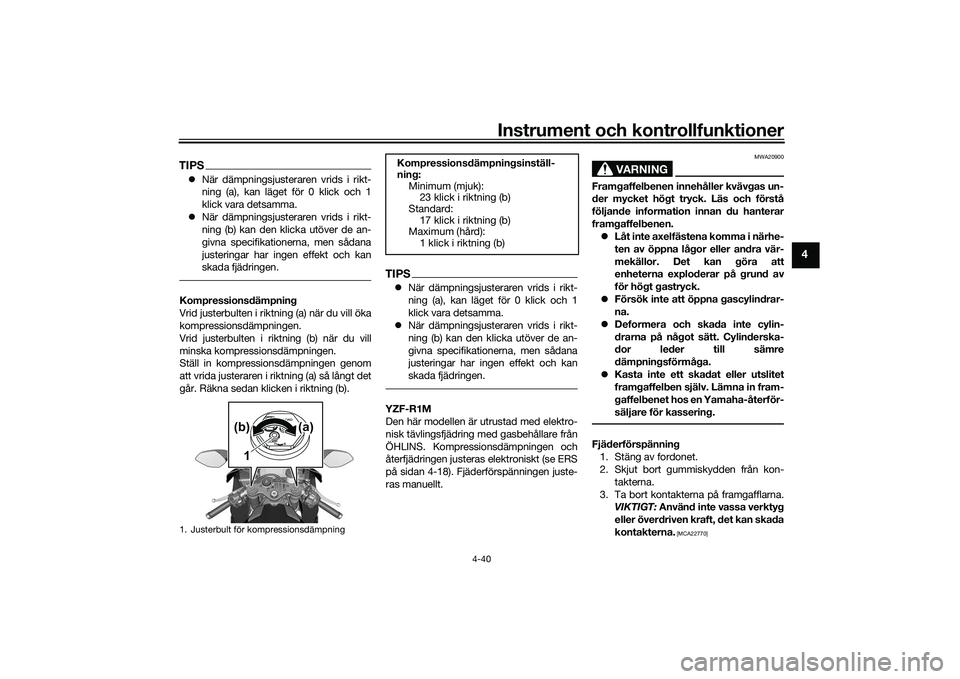

Instrument och kontrollfunktioner
4-40
4
TIPSNär dämpningsjusteraren vrids i rikt-
ning (a), kan läget för 0 klick och 1
klick vara detsamma.
 När dämpningsjusteraren vrids i rikt-
ning (b) kan den klicka utöver de an-
givna specifikationerna, men sådana
justeringar har ingen effekt och kan
skada fjädringen.Kompressionsdämpning
Vrid justerbulten i riktning (a) när du vill öka
kompressionsdämpningen.
Vrid justerbulten i riktning (b) när du vill
minska kompressionsdämpningen.
Ställ in kompressionsdämpningen genom
att vrida justeraren i riktning (a) så långt det
går. Räkna sedan klicken i riktning (b).
TIPSNär dämpningsjusteraren vrids i rikt-
ning (a), kan läget för 0 klick och 1
klick vara detsamma.
 När dämpningsjusteraren vrids i rikt-
ning (b) kan den klicka utöver de an-
givna specifikationerna, men sådana
justeringar har ingen effekt och kan
skada fjädringen.YZF-R1M
Den här modellen är utrustad med elektro-
nisk tävlingsfjädring med gasbehållare från
ÖHLINS. Kompressionsdämpningen och
återfjädringen justeras elektroniskt (se ERS
på sidan 4-18). Fjäderförspänningen juste-
ras manuellt.
VARNING
MWA20900
Framgaffelbenen innehåller kvävgas un-
der mycket högt tryck. Läs och förstå
följande information innan du hanterar
framgaffelbenen.
 Låt inte axelfästena komma i närhe-
ten av öppna lågor eller andra vär-
mekällor. Det kan göra att
enheterna exploderar på grund av
för högt gastryck.
 Försök inte att öppna gascylindrar-
na.
 Deformera och skada inte cylin-
drarna på något sätt. Cylinderska-
dor leder till sämre
dämpningsförmåga.
 Kasta inte ett skadat eller utslitet
framgaffelben själv. Lämna in fram-
gaffelbenet hos en Yamaha-återför-
säljare för kassering.Fjäderförspänning
1. Stäng av fordonet.
2. Skjut bort gummiskydden från kon- takterna.
3. Ta bort kontakterna på framgafflarna. VIKTIGT: Använd inte vassa verktyg
eller överdriven kraft, det kan skada
kontakterna.
[MCA22770]
1. Justerbult för kompressionsdämpning
(b)
(a)
1
Kompressionsdämpningsinställ-
ning: Minimum (mjuk):23 klick i riktning (b)
Standard:
17 klick i riktning (b)
Maximum (hård): 1 klick i riktning (b)
UB3LM1M0.book Page 40 Monday, August 2, 2021 10:38 AM

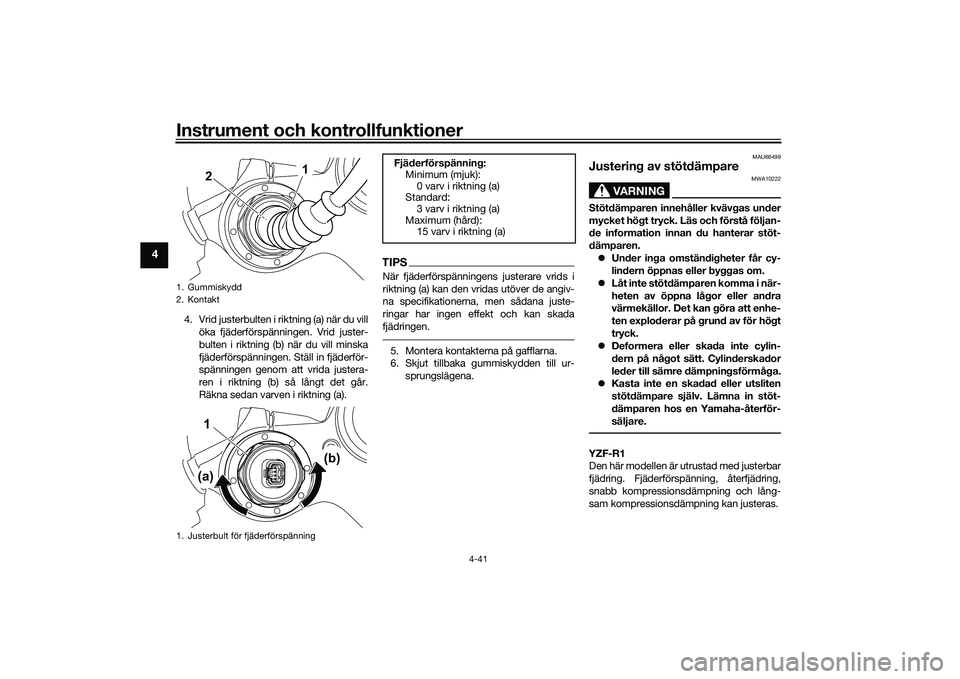

Instrument och kontrollfunktioner
4-41
4
4. Vrid justerbulten i riktning (a) när du villöka fjäderförspänningen. Vrid juster-
bulten i riktning (b) när du vill minska
fjäderförspänningen. Ställ in fjäderför-
spänningen genom att vrida justera-
ren i riktning (b) så långt det går.
Räkna sedan varven i riktning (a).
TIPSNär fjäderförspänningens justerare vrids i
riktning (a) kan den vridas utöver de angiv-
na specifikationerna, men sådana juste-
ringar har ingen effekt och kan skada
fjädringen.5. Montera kontakterna på gafflarna.
6. Skjut tillbaka gummiskydden till ur-
sprungslägena.
MAU66499
Justering av stötdämpare
VARNING
MWA10222
Stötdämparen innehåller kvävgas under
mycket högt tryck. Läs och förstå följan-
de information innan du hanterar stöt-
dämparen. Under inga omständigheter får cy-
lindern öppnas eller byggas om.
 Låt inte stötdämparen komma i när-
heten av öppna lågor eller andra
värmekällor. Det kan göra att enhe-
ten exploderar på grund av för högt
tryck.
 Deformera eller skada inte cylin-
dern på något sätt. Cylinderskador
leder till sämre dämpningsförmåga.
 Kasta inte en skadad eller utsliten
stötdämpare själv. Lämna in stöt-
dämparen hos en Yamaha-återför-
säljare.YZF-R1
Den här modellen är utrustad med justerbar
fjädring. Fjäderförspänning, återfjädring,
snabb kompressionsdämpning och lång-
sam kompressionsdämpning kan justeras.
1. Gummiskydd
2. Kontakt
1. Justerbult för fjäderförspänning
2
1
1
(a) (b)
Fjäderförspänning:
Minimum (mjuk):
0 varv i riktning (a)
Standard: 3 varv i riktning (a)
Maximum (hård): 15 varv i riktning (a)
UB3LM1M0.book Page 41 Monday, August 2, 2021 10:38 AM

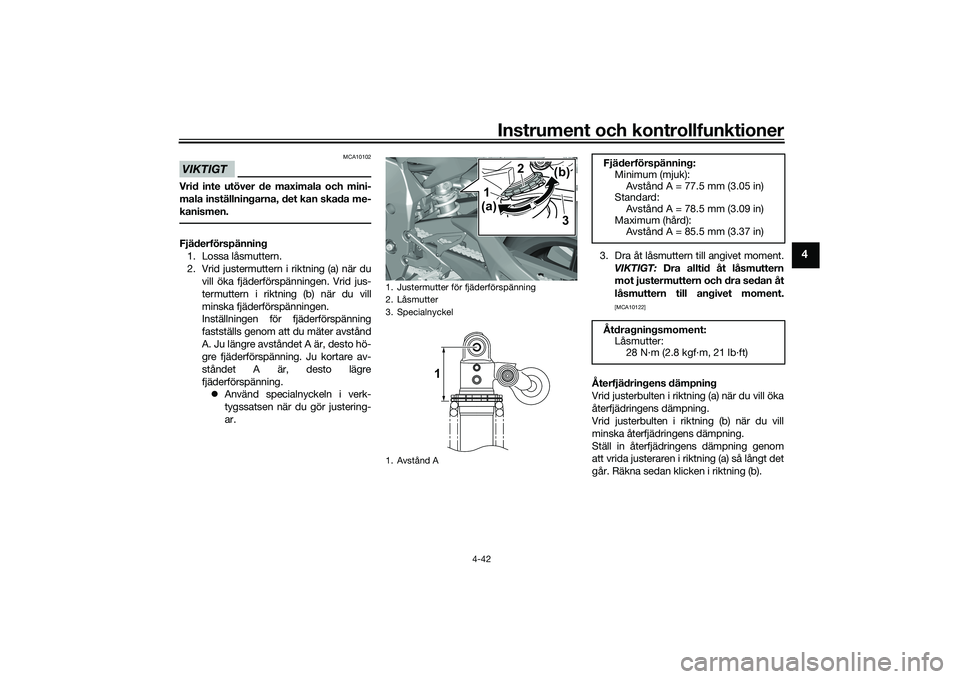

Instrument och kontrollfunktioner
4-42
4
VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Fjäderförspänning1. Lossa låsmuttern.
2. Vrid justermuttern i riktning (a) när du vill öka fjäderförspänningen. Vrid jus-
termuttern i riktning (b) när du vill
minska fjäderförspänningen.
Inställningen för fjäderförspänning
fastställs genom att du mäter avstånd
A. Ju längre avståndet A är, desto hö-
gre fjäderförspänning. Ju kortare av-
ståndet A är, desto lägre
fjäderförspänning. Använd specialnyckeln i verk-
tygssatsen när du gör justering-
ar. 3. Dra åt låsmuttern
till angivet moment.
VIKTIGT: Dra alltid åt låsmuttern
mot justermuttern och dra sedan åt
låsmuttern till angivet moment.
[MCA10122]
Återfjädringens dämpning
Vrid justerbulten i riktning (a) när du vill öka
återfjädringens dämpning.
Vrid justerbulten i riktning (b) när du vill
minska återfjädringens dämpning.
Ställ in återfjädringens dämpning genom
att vrida justeraren i riktning (a) så långt det
går. Räkna sedan klicken i riktning (b).
1. Justermutter för fjäderförspänning
2. Låsmutter
3. Specialnyckel
1. Avstånd A
(a)
(b)
1
2
3
1
Fjäderförspänning: Minimum (mjuk):
Avstånd A = 77.5 mm (3.05 in)
Standard: Avstånd A = 78.5 mm (3.09 in)
Maximum (hård): Avstånd A = 85.5 mm (3.37 in)
Åtdragningsmoment: Låsmutter: 28 N·m (2.8 kgf·m, 21 lb·ft)
UB3LM1M0.book Page 42 Monday, August 2, 2021 10:38 AM

Instrument och kontrollfunktioner
4-43
4
TIPSNär dämpningsjusteraren vrids i rikt-
ning (a), kan läget för 0 klick och 1
klick vara detsamma.
 När dämpningsjusteraren vrids i rikt-
ning (b) kan den klicka utöver de an-
givna specifikationerna, men sådana
justeringar har ingen effekt och kan
skada fjädringen.
Kompressionsdämpning
Snabb kompressionsdämpningVrid justerbulten i riktning (a) när du vill öka
kompressionsdämpningen.
Vrid justerbulten i riktning (b) när du vill
minska kompressionsdämpningen.
Ställ in kompressionsdämpningen genom
att vrida justeraren i riktning (a) så långt det
går. Räkna sedan varven i riktning (b).
TIPSNär dämpningsjusteraren vrids i riktning (b)
kan den vridas utöver de angivna specifika-
tionerna, men sådana justeringar har ingen
effekt och kan skada fjädringen.Långsam kompressionsdämpningVrid justerbulten i riktning (a) när du vill öka
kompressionsdämpningen.
Vrid justerbulten i riktning (b) när du vill
minska kompressionsdämpningen.
Ställ in kompressionsdämpningen genom
att vrida justeraren i riktning (a) så långt det
går. Räkna sedan klicken i riktning (b).
1. Justerbult för återfjädringens dämpningÅterfjädringens dämpningsinställ-
ning:
Minimum (mjuk):23 klick i riktning (b)
Standard: 12 klick i riktning (b)
Maximum (hård):
1 klick i riktning (b)
(a) (b)
1
1. Justerbult f

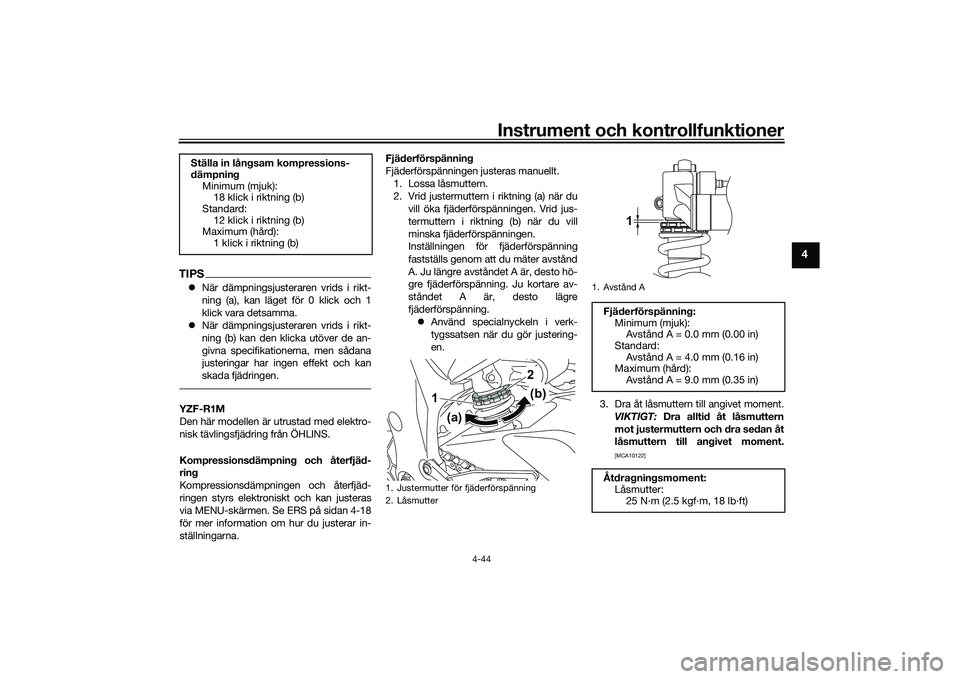

Instrument och kontrollfunktioner
4-44
4
TIPSNär dämpningsjusteraren vrids i rikt-
ning (a), kan läget för 0 klick och 1
klick vara detsamma.
 När dämpningsjusteraren vrids i rikt-
ning (b) kan den klicka utöver de an-
givna specifikationerna, men sådana
justeringar har ingen effekt och kan
skada fjädringen.YZF-R1M
Den här modellen är utrustad med elektro-
nisk tävlingsfjädring från ÖHLINS.
Kompressionsdämpning och återfjäd-
ring
Kompressionsdämpningen och återfjäd-
ringen styrs elektroniskt och kan justeras
via MENU-skärmen. Se ERS på sidan 4-18
för mer information om hur du justerar in-
ställningarna. Fjäderförspänning
Fjäderförspänningen justeras manuellt.
1. Lossa låsmuttern.
2. Vrid justermuttern i riktning (a) när du vill öka fjäderförspänningen. Vrid jus-
termuttern i riktning (b) när du vill
minska fjäderförspänningen.
Inställningen för fjäderförspänning
fastställs genom att du mäter avstånd
A. Ju längre avståndet A är, desto hö-
gre fjäderförspänning. Ju kortare av-
ståndet A är, desto lägre
fjäderförspänning. Använd specialnyckeln i verk-
tygssatsen när du gör justering-
en.
3. Dra åt låsmuttern till angivet moment.
VIKTIGT: Dra alltid åt låsmuttern
mot justermuttern och dra sedan åt
låsmuttern till angivet moment.
[MCA10122]
Ställa in långsam kompressions-
dämpning Minimum (mjuk):18 klick i riktning (b)
Standard:
12 klick i riktning (b)
Maximum (hård): 1 klick i riktning (b)
1. Justermutter för fjäderförspänning
2. Låsmutter
1
(a) (b)
2
1. Avst

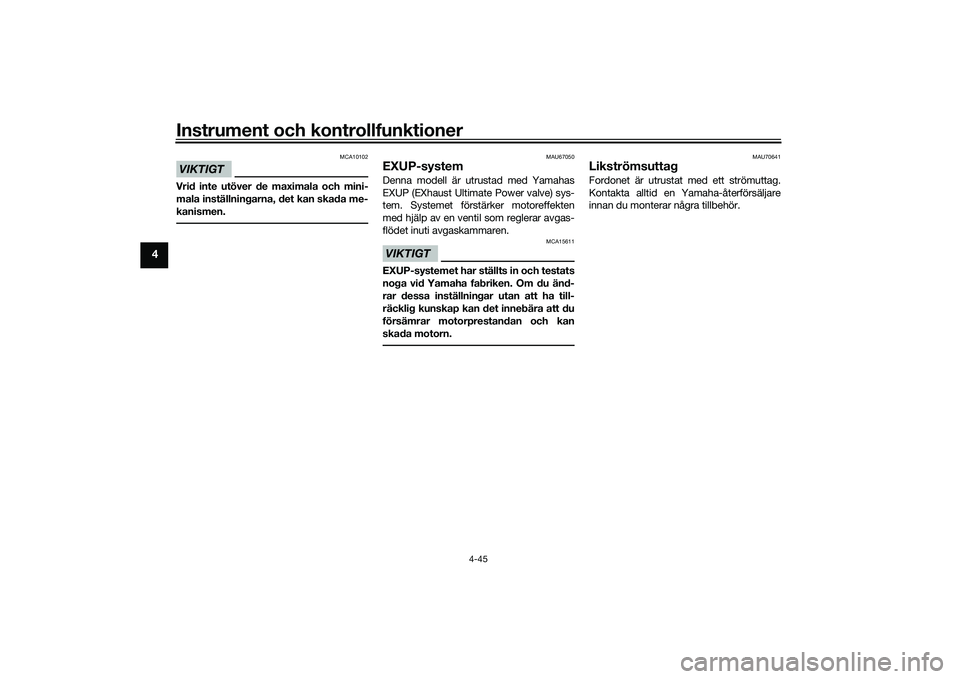

Instrument och kontrollfunktioner
4-45
4
VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.
MAU67050
EXUP-systemDenna modell är utrustad med Yamahas
EXUP (EXhaust Ultimate Power valve) sys-
tem. Systemet förstärker motoreffekten
med hjälp av en ventil som reglerar avgas-
flödet inuti avgaskammaren.VIKTIGT
MCA15611
EXUP-systemet har ställts in och testats
noga vid Yamaha fabriken. Om du änd-
rar dessa inställningar utan att ha till-
räcklig kunskap kan det innebära att du
försämrar motorprestandan och kan
skada motorn.
MAU70641
LikströmsuttagFordonet är utrustat med ett strömuttag.
Kontakta alltid en Yamaha-återförsäljare
innan du monterar några tillbehör.
UB3LM1M0.book Page 45 Monday, August 2, 2021 10:38 AM

Instrument och kontrollfunktioner
4-46
4
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAU57952
Avstängningssystem för tänd-
kretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPS Denna kontroll är mest tillförlitlig om
motorn är varm.
 Se sidorna 4-2 och 4-3 för information
om strömställarens användning.
UB3LM1M0.book Page 46 Monday, August 2, 2021 10:38 AM

Instrument och kontrollfunktioner
4-47
4
JA NEJ JA NEJ JA NEJ
VARNING
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på körläge.
3. Vrid huvudströmbrytaren till påslaget läge.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?Neutrallägeskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Dra i kopplingshandtaget.
8. Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dra i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Systemet är ok. Du kan köra med motorcykeln.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
UB3LM1M0.book Page 47 Monday, August 2, 2021 10:38 AM

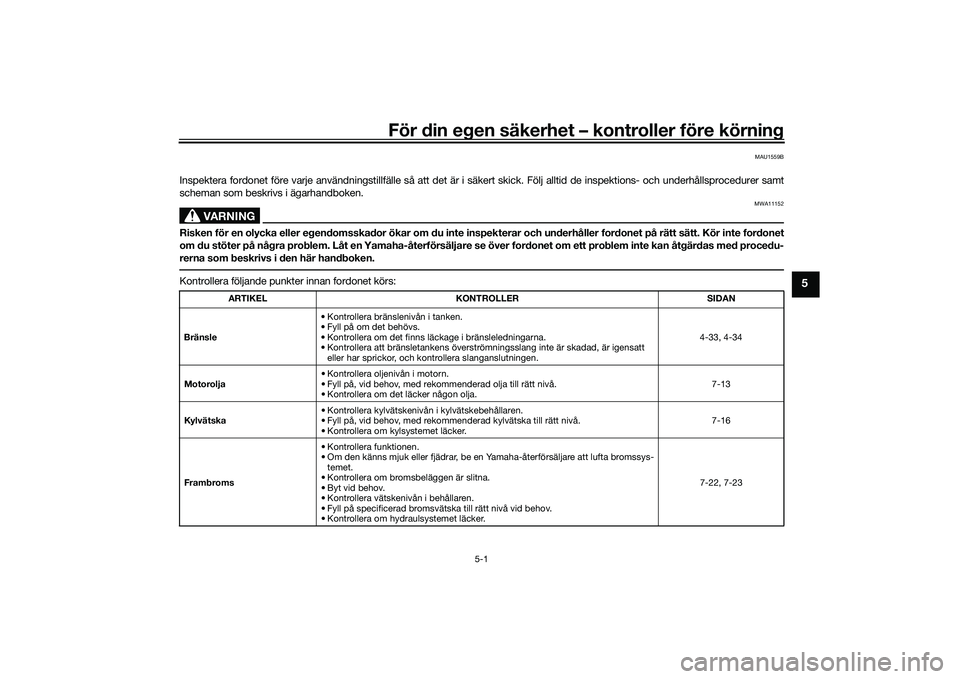

För din egen säkerhet – kontroller före körning
5-1
5
MAU1559B
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Ya maha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströmningsslang inte är skadad, är igensatt
eller har sprickor, och kontrollera slanganslutningen. 4-33, 4-34
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja. 7-13
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker. 7-16
Frambroms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en
Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 7-22, 7-23
UB3LM1M0.book Page 1 Monday, August 2, 2021 10:38 AM

För din egen säkerhet – kontroller före körning
5-2
5
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 7-22, 7-23
Koppling • Kontrollera funktionen.
• Smörj kabeln om det behövs.
• Kontrollera glappet i handtaget.
• Justera vid behov.
7-21
Gashandtag • Kontrollera att det rör sig obehindrat och återgår till hemläget automatiskt. 7-26
Reglagekablar • Kontrollera att det går mjukt.
•Smörj om det behövs. 7-26
Kedja • Kontrollera kedjespänningen.
• Justera vid behov.
• Kontrollera kedjans skick.
•Smörj om det behövs.
7-24, 7-26
Hjul och däck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov.
7-18, 7-21
Bromspedal och växelpedal • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs. 7-27
Broms- och kopplingshand-
tag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
7-27
Sidostöd • Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs.
7-28
Ramfästen • Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
• Dra åt om det behövs. —
ARTIKEL
KONTROLLER SIDAN
UB3LM1M0.book Page 2 Monday, August 2, 2021 10:38 AM
