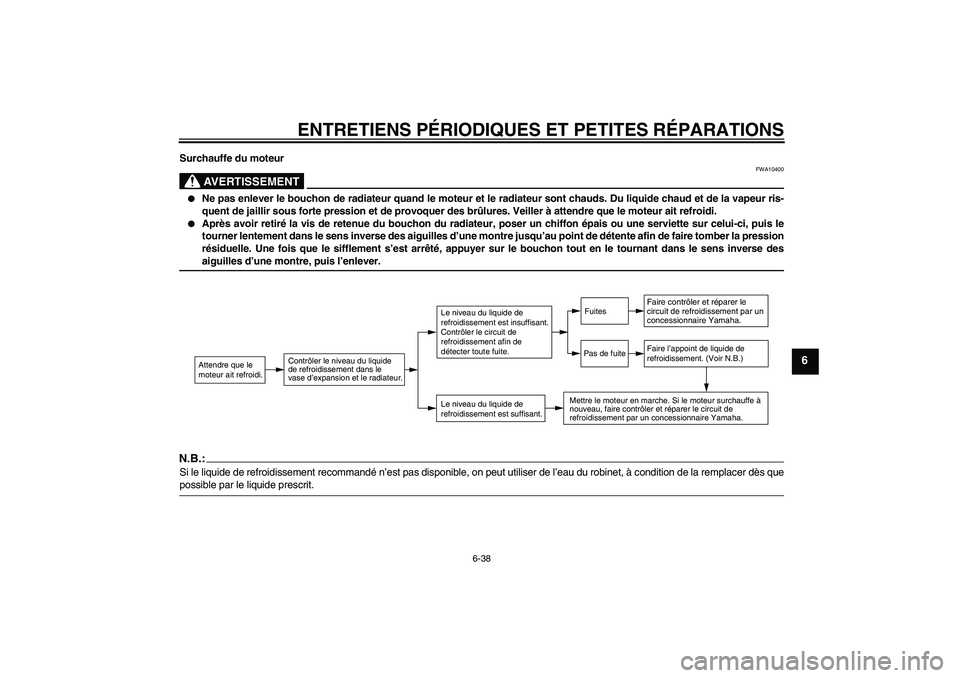

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-38
6
Surchauffe du moteur
AVERTISSEMENT
FWA10400


Ne pas enlever le bouchon de radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.


Après avoir retiré la vis de retenue du bouchon du radiateur, poser un chiffon épais ou une serviette sur celui-ci, puis le
tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression
résiduelle. Une fois que le sifflement s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse desaiguilles d’une montre, puis l’enlever.
N.B.:Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès quepossible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
U5D7F0F0.book Page 38 Tuesday, December 18, 2007 9:36 AM

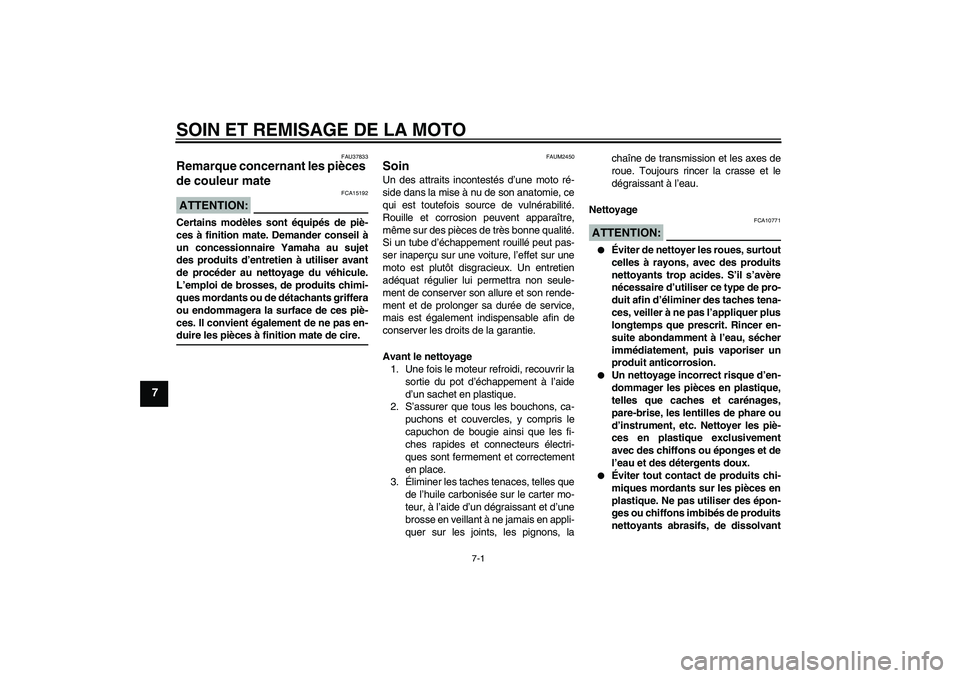

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU37833
Remarque concernant les pièces
de couleur mate ATTENTION:
FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-duire les pièces à finition mate de cire.
FAUM2450
Soin Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les fi-
ches rapides et connecteurs électri-
ques sont fermement et correctement
en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, lachaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION:
FCA10771


Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.


Un nettoyage incorrect risque d’en-
dommager les pièces en plastique,
telles que caches et carénages,
pare-brise, les lentilles de phare ou
d’instrument, etc. Nettoyer les piè-
ces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.


Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
U5D7F0F0.book Page 1 Tuesday, December 18, 2007 9:36 AM

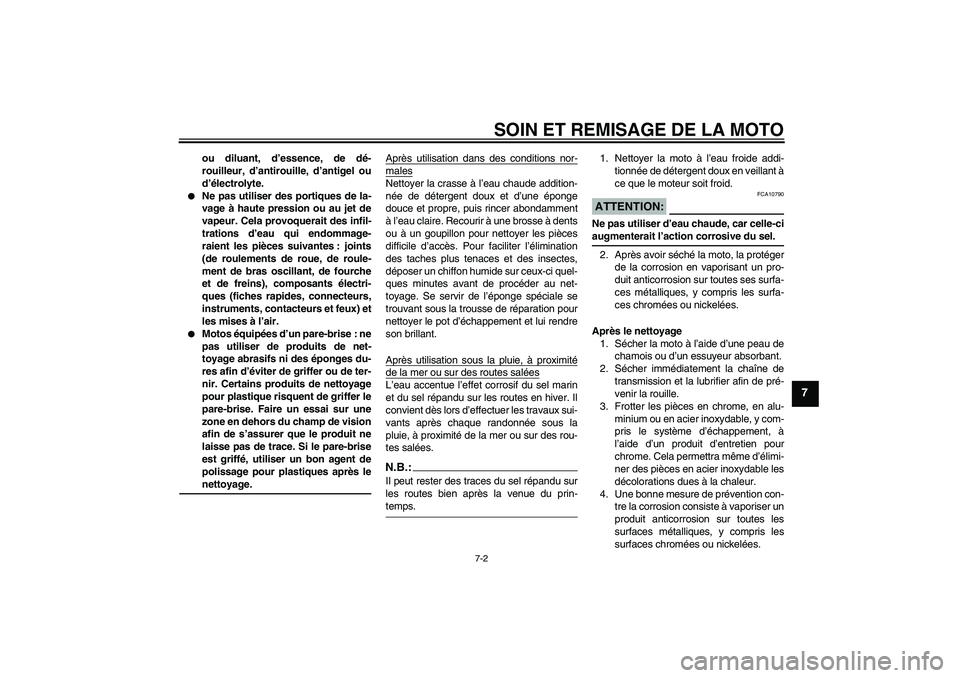

SOIN ET REMISAGE DE LA MOTO
7-2
7
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.


Motos équipées d’un pare-brise : ne
pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
laisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après lenettoyage.Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage. Se servir de l’éponge spéciale se
trouvant sous la trousse de réparation pour
nettoyer le pot d’échappement et lui rendre
son brillant.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.:Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION:
FCA10790
Ne pas utiliser d’eau chaude, car celle-ciaugmenterait l’action corrosive du sel.
2. Après avoir séché la moto, la protéger
de la corrosion en vaporisant un pro-
duit anticorrosion sur toutes ses surfa-
ces métalliques, y compris les surfa-
ces chromées ou nickelées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
U5D7F0F0.book Page 2 Tuesday, December 18, 2007 9:36 AM

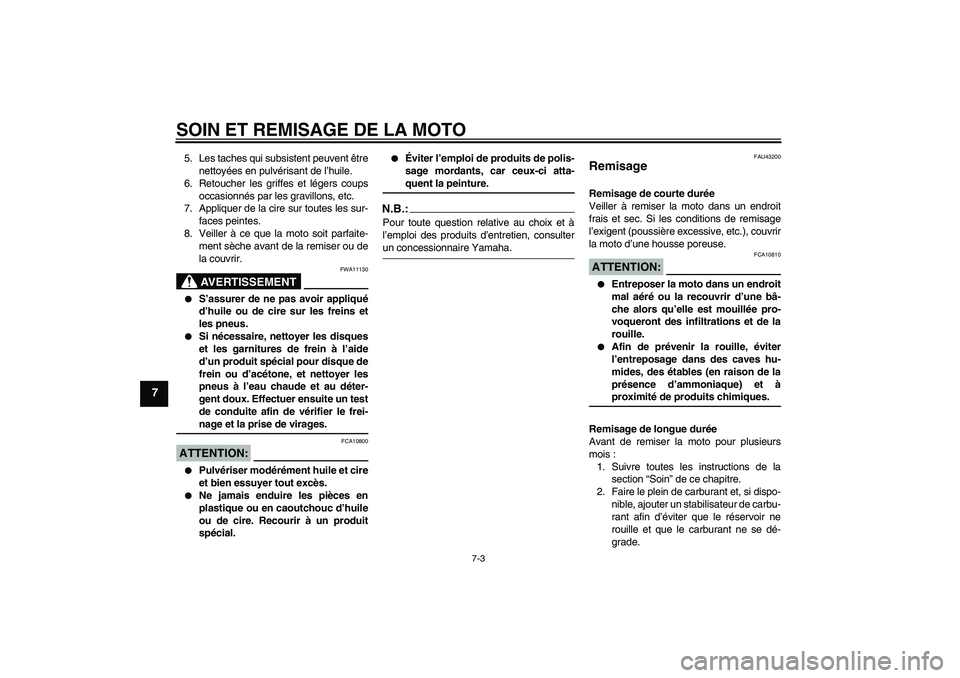

SOIN ET REMISAGE DE LA MOTO
7-3
7
5. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11130


S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et
les pneus.


Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-nage et la prise de virages.
ATTENTION:
FCA10800


Pulvériser modérément huile et cire
et bien essuyer tout excès.


Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.


Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.:Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulterun concessionnaire Yamaha.
FAU43200
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION:
FCA10810


Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.


Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
U5D7F0F0.book Page 3 Tuesday, December 18, 2007 9:36 AM

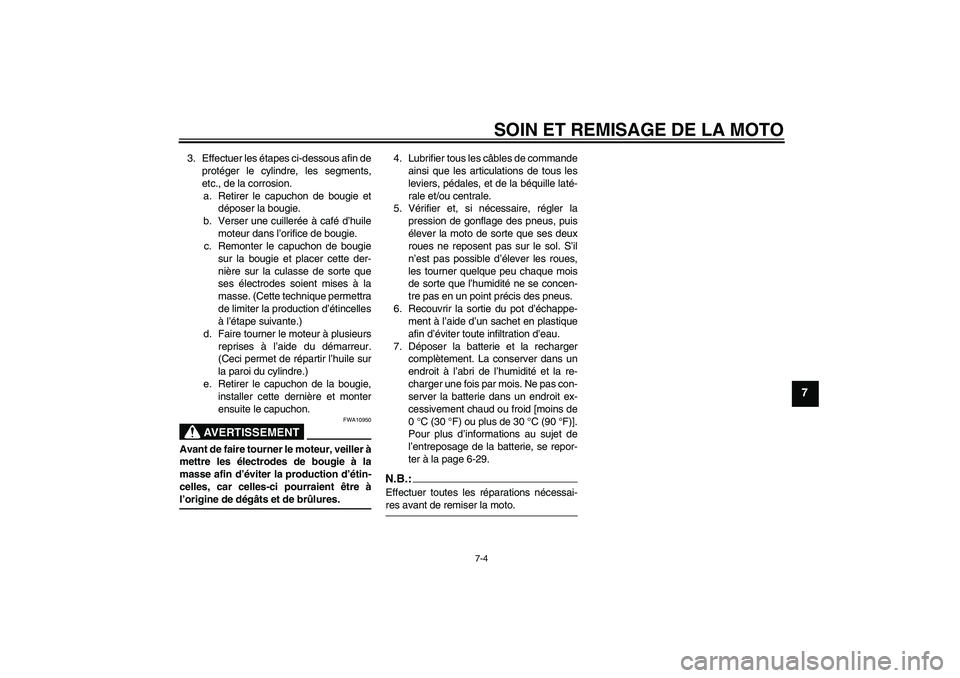

SOIN ET REMISAGE DE LA MOTO
7-4
7
3. Effectuer les étapes ci-dessous afin de
protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permettra
de limiter la production d’étincelles
à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
AVERTISSEMENT
FWA10950
Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la
masse afin d’éviter la production d’étin-
celles, car celles-ci pourraient être àl’origine de dégâts et de brûlures.4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas con-
server la batterie dans un endroit ex-
cessivement chaud ou froid [moins de
0 °C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-29.
N.B.:Effectuer toutes les réparations nécessai-res avant de remiser la moto.
U5D7F0F0.book Page 4 Tuesday, December 18, 2007 9:36 AM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2015 mm (79.3 in)
Largeur hors tout:
660 mm (26.0 in)
Hauteur hors tout:
1065 mm (41.9 in)
Hauteur de la selle:
818 mm (32.2 in)
Empattement:
1355 mm (53.3 in)
Garde au sol:
155 mm (6.10 in)
Rayon de braquage minimum:
3100 mm (122.0 in)Poids:Avec huile et carburant:
138.0 kg (304 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
124.7 cm³
Alésage × course:
52.0 × 58.6 mm (2.05 × 2.31 in)
Taux de compression:
11.20 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
0.95 L (1.00 US qt) (0.84 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
1.00 L (1.06 US qt) (0.88 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacité du radiateur (circuit compris):
1.00 L (1.06 US qt) (0.88 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type sec
Carburant:Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
13.8 L (3.65 US gal) (3.04 Imp.gal)
Quantité de la réserve:
1.6 L (0.42 US gal) (0.35 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Fabricant:
MIKUNI
Type / quantité:
SE AC28-2/1Bougie(s):Fabricant/modèle:
NGK/CR8E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
73/24 (3.042)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
48/14 (3.429)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5D7F0F0.book Page 1 Tuesday, December 18, 2007 9:36 AM

CARACTÉRISTIQUES
8-2
8
Rapport de démultiplication:
1
re:
34/12 (2.833)
2e:
30/16 (1.875)
3e:
30/22 (1.364)
4e:
24/21 (1.143)
5e:
22/23 (0.957)
6e:
21/25 (0.840)
Châssis:Type de cadre:
Simple berceau dédoublé
Angle de chasse:
24.20 °
Chasse:
86.1 mm (3.39 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
100/80-17 M/C 52H
Fabricant/modèle:
PIRELLI/SPORT DEMON
Fabricant/modèle:
MICHELIN/PILOT SPORTYPneu arrière:Type:
Sans chambre (Tubeless)Taille:
130/70-17 M/C 62H
Fabricant/modèle:
PIRELLI/SPORT DEMON
Fabricant/modèle:
MICHELIN/PILOT SPORTY
Charge:Charge maximale:
185 kg (408 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
175 kPa (25 psi) (1.75 kgf/cm²)
Arrière:
200 kPa (29 psi) (2.00 kgf/cm²)
Conditions de charge:
90–185 kg (198–408 lb)
Avant:
175 kPa (25 psi) (1.75 kgf/cm²)
Arrière:
225 kPa (33 psi) (2.25 kgf/cm²)Roue avant:Type de roue:
Roue coulée
Taille de jante:
17xMT2.75Roue arrière:Type de roue:
Roue couléeTaille de jante:
17 x MT3.75
Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
130.0 mm (5.12 in)Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
125.0 mm (4.92 in)
U5D7F0F0.book Page 2 Tuesday, December 18, 2007 9:36 AM

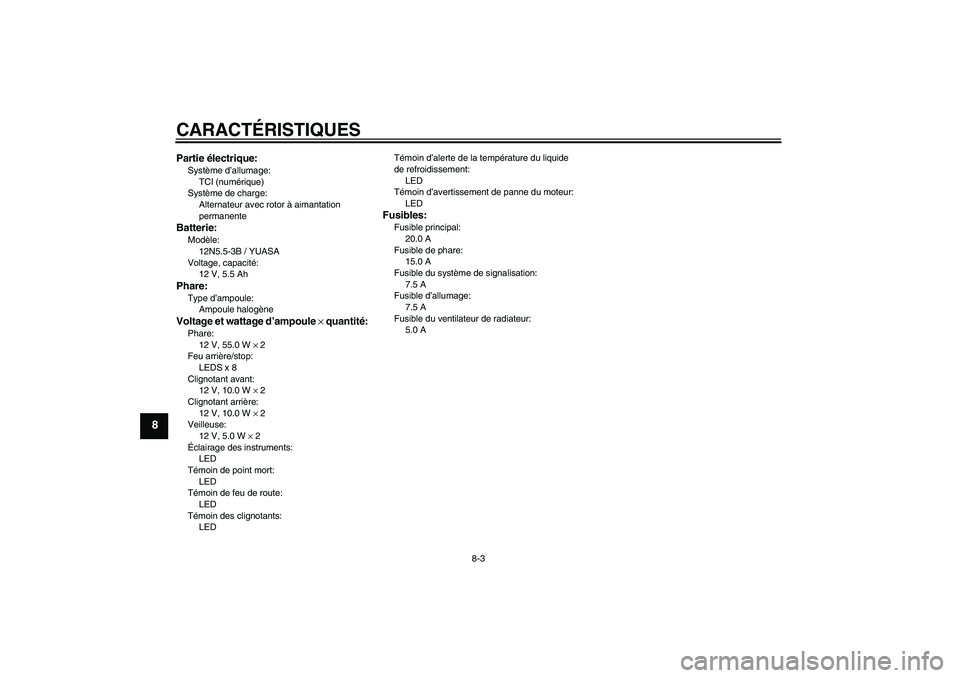

CARACTÉRISTIQUES
8-3
8
Partie électrique:Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
12N5.5-3B / YUASA
Voltage, capacité:
12 V, 5.5 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 55.0 W × 2
Feu arrière/stop:
LEDS x 8
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage des instruments:
LED
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin des clignotants:
LEDTémoin d’alerte de la température du liquide
de refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
Fusibles:Fusible principal:
20.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
7.5 A
Fusible d’allumage:
7.5 A
Fusible du ventilateur de radiateur:
5.0 A
U5D7F0F0.book Page 3 Tuesday, December 18, 2007 9:36 AM

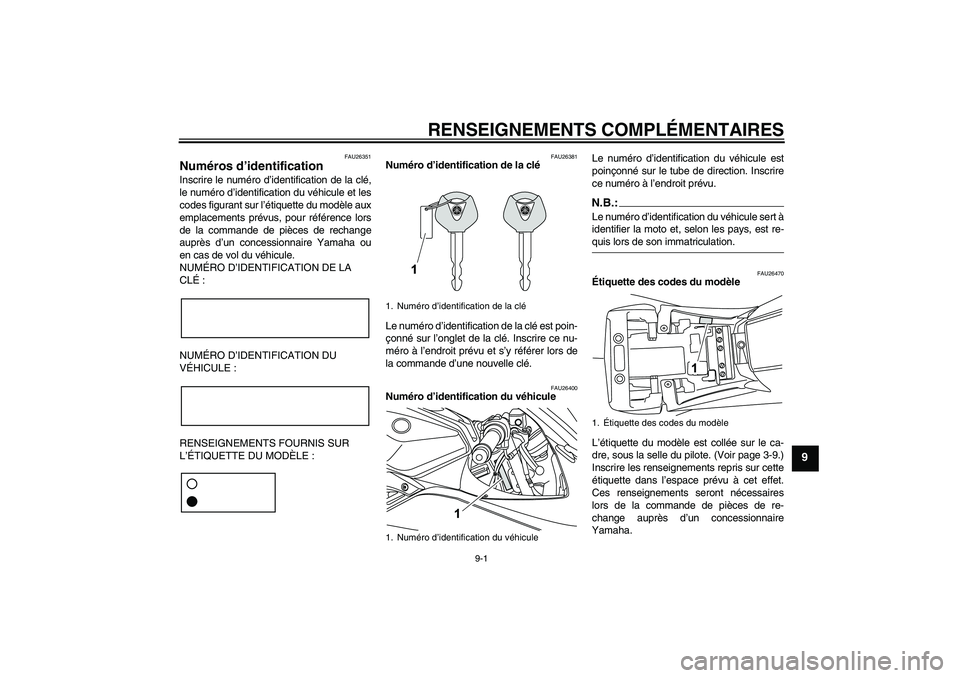

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU26470
Étiquette des codes du modèle
L’étiquette du modèle est collée sur le ca-
dre, sous la selle du pilote. (Voir page 3-9.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
U5D7F0F0.book Page 1 Tuesday, December 18, 2007 9:36 AM

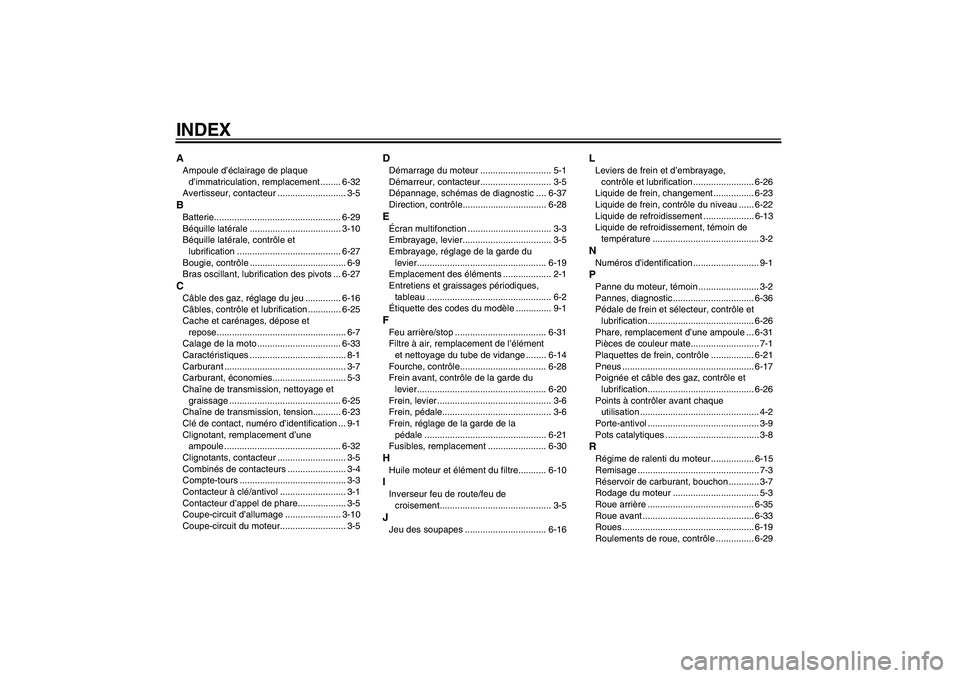

INDEXAAmpoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-32
Avertisseur, contacteur ........................... 3-5BBatterie.................................................. 6-29
Béquille latérale .................................... 3-10
Béquille latérale, contrôle et
lubrification ......................................... 6-27
Bougie, contrôle ...................................... 6-9
Bras oscillant, lubrification des pivots ... 6-27CCâble des gaz, réglage du jeu .............. 6-16
Câbles, contrôle et lubrification ............. 6-25
Cache et carénages, dépose et
repose................................................... 6-7
Calage de la moto ................................. 6-33
Caractéristiques ...................................... 8-1
Carburant ................................................ 3-7
Carburant, économies............................. 5-3
Chaîne de transmission, nettoyage et
graissage ............................................ 6-25
Chaîne de transmission, tension........... 6-23
Clé de contact, numéro d’identification ... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-32
Clignotants, contacteur ........................... 3-5
Combinés de contacteurs ....................... 3-4
Compte-tours .......................................... 3-3
Contacteur à clé/antivol .......................... 3-1
Contacteur d’appel de phare................... 3-5
Coupe-circuit d’allumage ...................... 3-10
Coupe-circuit du moteur.......................... 3-5
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur............................ 3-5
Dépannage, schémas de diagnostic .... 6-37
Direction, contrôle................................. 6-28EÉcran multifonction ................................. 3-3
Embrayage, levier................................... 3-5
Embrayage, réglage de la garde du
levier................................................... 6-19
Emplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-1FFeu arrière/stop .................................... 6-31
Filtre à air, remplacement de l’élément
et nettoyage du tube de vidange ........ 6-14
Fourche, contrôle.................................. 6-28
Frein avant, contrôle de la garde du
levier................................................... 6-20
Frein, levier ............................................. 3-6
Frein, pédale........................................... 3-6
Frein, réglage de la garde de la
pédale ................................................ 6-21
Fusibles, remplacement ....................... 6-30HHuile moteur et élément du filtre........... 6-10IInverseur feu de route/feu de
croisement............................................ 3-5JJeu des soupapes ................................ 6-16
LLeviers de frein et d’embrayage,
contrôle et lubrification ........................ 6-26
Liquide de frein, changement ................ 6-23
Liquide de frein, contrôle du niveau ...... 6-22
Liquide de refroidissement .................... 6-13
Liquide de refroidissement, témoin de
température .......................................... 3-2NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-2
Pannes, diagnostic ................................ 6-36
Pédale de frein et sélecteur, contrôle et
lubrification.......................................... 6-26
Phare, remplacement d’une ampoule ... 6-31
Pièces de couleur mate........................... 7-1
Plaquettes de frein, contrôle ................. 6-21
Pneus .................................................... 6-17
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-26
Points à contrôler avant chaque
utilisation ............................................... 4-2
Porte-antivol ............................................ 3-9
Pots catalytiques ..................................... 3-8RRégime de ralenti du moteur ................. 6-15
Remisage ................................................ 7-3
Réservoir de carburant, bouchon ............ 3-7
Rodage du moteur .................................. 5-3
Roue arrière .......................................... 6-35
Roue avant ............................................ 6-33
Roues .................................................... 6-19
Roulements de roue, contrôle ............... 6-29
U5D7F0F0.book Page 1 Tuesday, December 18, 2007 9:36 AM
