CONSIGNES DE SÉCURITÉ
1-4
1
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des domma-
ges découlant d’une modification du véhi-
cule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
nés à la section “Charge”.

Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à unemauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto en raison d’effets aé-
rodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
De tels accessoires peuvent égale-
ment rendre le véhicule instable lors
du croisement ou du dépassement
de camions.
Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.


La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité de l’installa-
tion électrique de la moto, une
défaillance pourrait se produire, ce quirisque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
page 6-18 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
U5D7F1F0.book Page 4 Monday, July 13, 2009 10:06 AM

DESCRIPTION
2-1
2
FAU10410

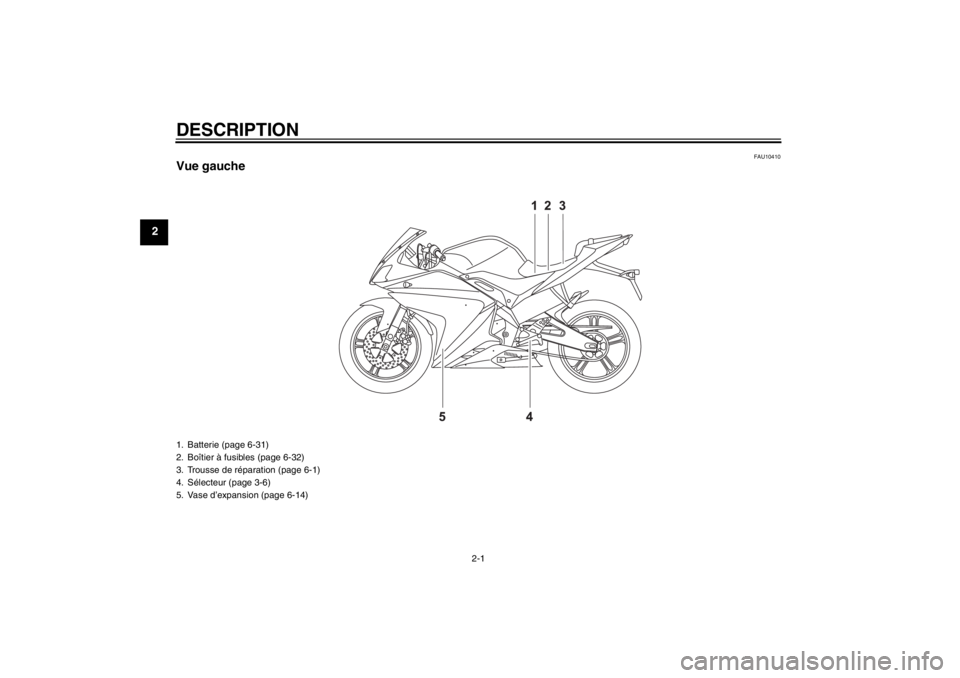

Vue gauche1. Batterie (page 6-31)
2. Boîtier à fusibles (page 6-32)
3. Trousse de réparation (page 6-1)
4. Sélecteur (page 3-6)
5. Vase d’expansion (page 6-14)U5D7F1F0.book Page 1 Monday, July 13, 2009 10:06 AM

DESCRIPTION
2-2
2
FAU10420

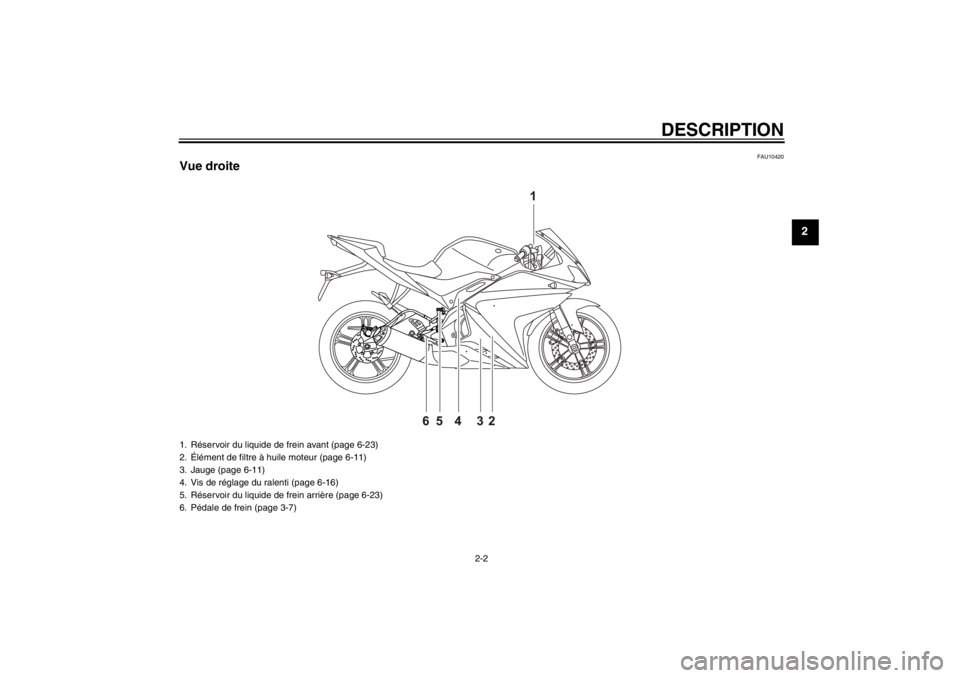

Vue droite1. Réservoir du liquide de frein avant (page 6-23)
2.Élément de filtre à huile moteur (page 6-11)
3. Jauge (page 6-11)
4. Vis de réglage du ralenti (page 6-16)
5. Réservoir du liquide de frein arrière (page 6-23)
6. Pédale de frein (page 3-7)
U5D7F1F0.book Page 2 Monday, July 13, 2009 10:06 AM

DESCRIPTION
2-3
2
FAU10430

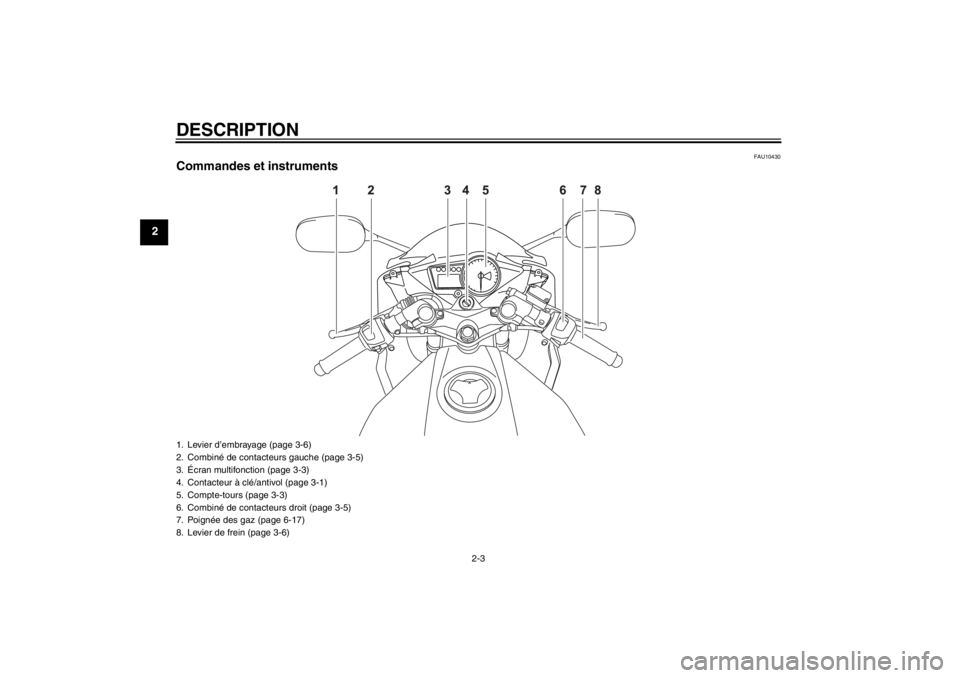

Commandes et instruments1. Levier d’embrayage (page 3-6)
2. Combiné de contacteurs gauche (page 3-5)
3.Écran multifonction (page 3-3)
4. Contacteur à clé/antivol (page 3-1)
5. Compte-tours (page 3-3)
6. Combiné de contacteurs droit (page 3-5)
7. Poignée des gaz (page 6-17)
8. Levier de frein (page 3-6)U5D7F1F0.book Page 3 Monday, July 13, 2009 10:06 AM

COMMANDES ET INSTRUMENTS
3-1
3
FAU10460

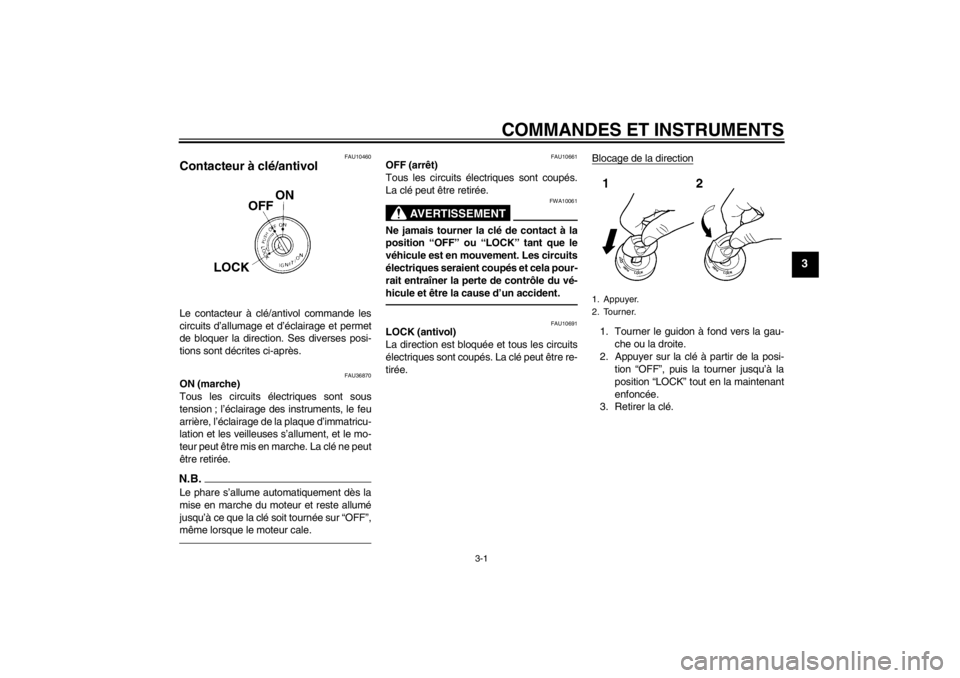

Contacteur à clé/antivol Le contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.
FAU36870
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatricu-
lation et les veilleuses s’allument, et le mo-
teur peut être mis en marche. La clé ne peut
être retirée.N.B.Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur “OFF”,
même lorsque le moteur cale.
FAU10661
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10061
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-
hicule et être la cause d’un accident.
FAU10691
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.Blocage de la direction

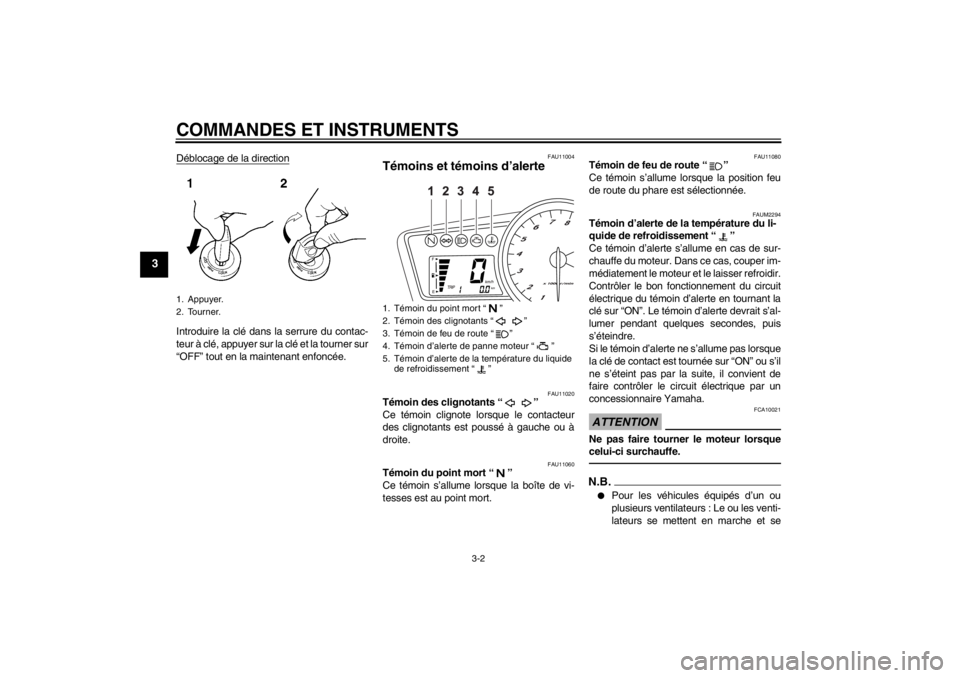

1. Tourner le guidon à fond vers la gau-
che ou la droite.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.1. Appuyer.
2. Tourner.
U5D7F1F0.book Page 1 Monday, July 13, 2009 10:06 AM

COMMANDES ET INSTRUMENTS
3-2
3
Déblocage de la directionIntroduire la clé dans la serrure du contac-
teur à clé, appuyer sur la clé et la tourner sur
“OFF” tout en la maintenant enfoncée.
FAU11004
Témoins et témoins d’alerte
FAU11020
Témoin des clignotants“”
Ce témoin clignote lorsque le contacteur
des clignotants est poussé à gauche ou à
droite.
FAU11060
Témoin du point mort“”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11080
Témoin de feu de route“”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAUM2294
Témoin d’alerte de la température du li-
quide de refroidissement“”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper im-
médiatement le moteur et le laisser refroidir.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.ATTENTION
FCA10021
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.N.B.

Pour les véhicules équipés d’un ou
plusieurs ventilateurs : Le ou les venti-
lateurs se mettent en marche et se
1. Appuyer.
2. Tourner.
1. Témoin du point mort“”
2. Témoin des clignotants“”
3. Témoin de feu de route“”
4. Témoin d’alerte de panne moteur“”
5. Témoin d’alerte de la température du liquide
de refroidissement“”
U5D7F1F0.book Page 2 Monday, July 13, 2009 10:06 AM

COMMANDES ET INSTRUMENTS
3-3
3
coupent automatiquement en fonction
de la température du liquide de refroi-
dissement dans le radiateur.


En cas de surchauffe du moteur, sui-
vre les instructions à la page 6-39.
FAUT1934
Témoin d’alerte de panne moteur“”
Ce témoin d’alerte clignote ou reste allumé
lorsqu’un problème est détecté au niveau
du circuit électrique contrôlant le moteur.
Dans ce cas, il convient de faire vérifier le
système embarqué de diagnostic de pan-
nes par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU11872

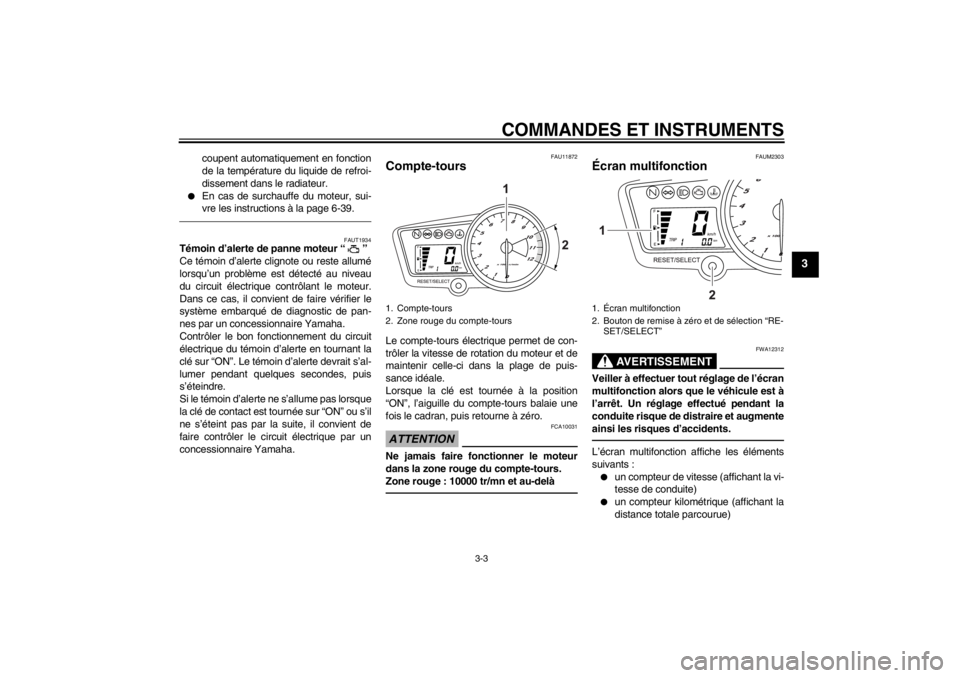

Compte-tours Le compte-tours électrique permet de con-
trôler la vitesse de rotation du moteur et de
maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro.ATTENTION
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 10000 tr/mn et au-delà
FAUM2303
Écran multifonction
AVERTISSEMENT
FWA12312
Veiller à effectuer tout réglage de l’écran
multifonction alors que le véhicule est à
l’arrêt. Un réglage effectué pendant la
conduite risque de distraire et augmente
ainsi les risques d’accidents.L’écran multifonction affiche les éléments
suivants :

un compteur de vitesse (affichant la vi-
tesse de conduite)


un compteur kilométrique (affichant la
distance totale parcourue)
1. Compte-tours
2. Zone rouge du compte-tours
1.Écran multifonction
2. Bouton de remise à zéro et de sélection “RE-
SET/SELECT”
U5D7F1F0.book Page 3 Monday, July 13, 2009 10:06 AM

COMMANDES ET INSTRUMENTS
3-4
3


deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)


un totalisateur de la réserve (affichant
la distance parcourue depuis que le té-
moin d’alerte du niveau de carburant
s’est allumé)


un afficheur du niveau de carburant
N.B.

Veiller à tourner la clé à la position
“ON” avant d’utiliser le bouton de re-
mise à zéro/sélection “RESET/SE-
LECT”.


Pour le modèle vendu au R.-U.
uniquement : Pour afficher la valeur du
compteur de vitesse et des compteur
kilométrique/totalisateurs en milles
plutôt qu’en kilomètres, il convient
d’appuyer sur le bouton “RESET/SE-
LECT” pendant au moins huit secon-
des.
Compteur kilométrique et totalisateurs
Appuyer pendant moins d’une seconde sur
le bouton “RESET/SELECT” pour modifier
l’affichage des compteurs (compteur kilo-
métrique “ODO” et totalisateurs journaliers
“TRIP 1” et “TRIP 2”) dans l’ordre suivant :
ODO → TRIP 1 → TRIP 2 → ODOLorsqu’il reste à peu près 1.6 L (0.42 US
gal, 0.35 Imp.gal) de carburant dans le ré-
servoir, l’écran du compteur kilométrique
passe automatiquement en mode d’affi-
chage de la réserve “F-TRIP” et affiche la
distance parcourue à partir de cet instant, et
le dernier segment de l’afficheur du niveau
de carburant se met à clignoter. Dans ce
cas, l’affichage des compteurs (compteur
kilométrique et totalisateurs) se modifie
comme suit à la pression sur le bouton
“RESET/SELECT”:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Pour remettre un totalisateur journalier à
zéro, le sélectionner en appuyant briève-
ment (moins d’une seconde) sur le bouton
“RESET/SELECT”, puis appuyer sur ce
bouton pendant au moins trois secondes
alors que le totalisateur sélectionné cli-
gnote. Si, une fois le plein de carburant ef-
fectué, la remise à zéro du totalisateur de la
réserve n’est pas effectuée manuellement,
elle s’effectue automatiquement, et l’affi-
chage retourne au mode affiché précédem-
ment après que le véhicule a parcouru une

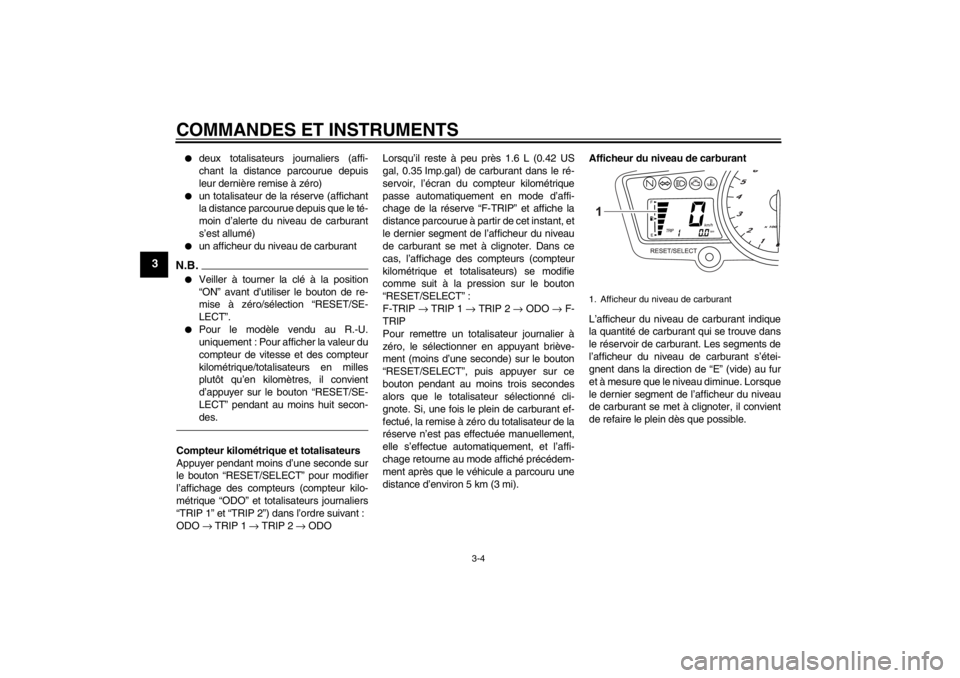

distance d’environ 5 km (3 mi).Afficheur du niveau de carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant s’étei-
gnent dans la direction de “E” (vide) au fur
et à mesure que le niveau diminue. Lorsque
le dernier segment de l’afficheur du niveau
de carburant se met à clignoter, il convient
de refaire le plein dès que possible.
1. Afficheur du niveau de carburant
U5D7F1F0.book Page 4 Monday, July 13, 2009 10:06 AM

COMMANDES ET INSTRUMENTS
3-5
3
FAU12348

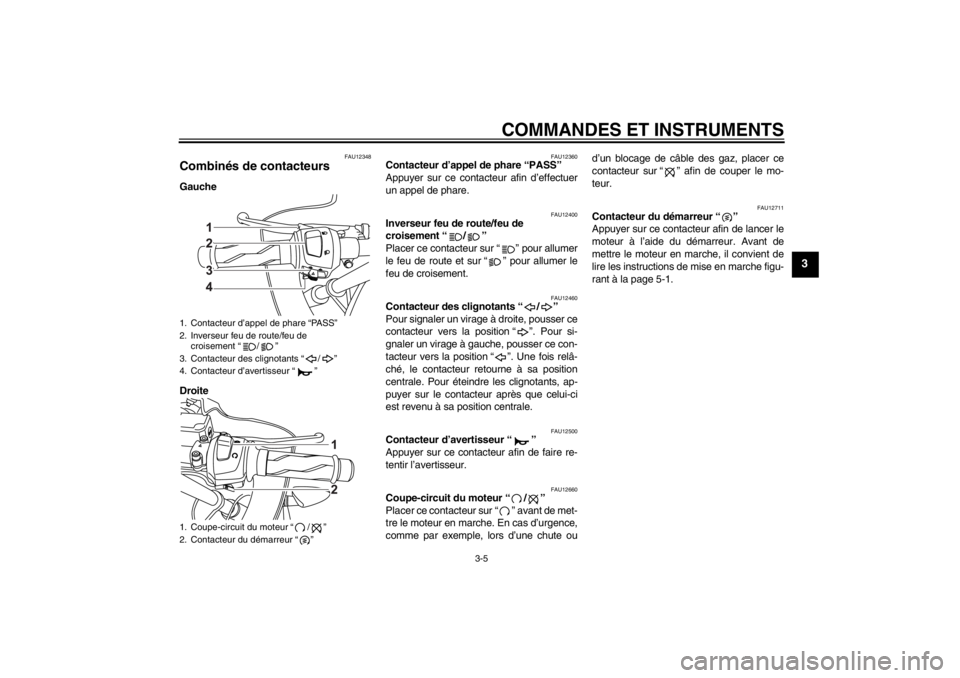

Combinés de contacteurs Gauche
Droite
FAU12360
Contacteur d’appel de phare “PASS”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de
croisement“/”
Placer ce contacteur sur“” pour allumer
le feu de route et sur“” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants“/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position“”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position“”. Une fois relâ-
ché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur“”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur“/”
Placer ce contacteur sur“” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute oud’un blocage de câble des gaz, placer ce
contacteur sur“” afin de couper le mo-
teur.
FAU12711
Contacteur du démarreur“”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
1. Contacteur d’appel de phare “PA S S”
2. Inverseur feu de route/feu de
croisement“/”
3. Contacteur des clignotants“/”
4. Contacteur d’avertisseur“”
1. Coupe-circuit du moteur“/”
2. Contacteur du démarreur“”
U5D7F1F0.book Page 5 Monday, July 13, 2009 10:06 AM

COMMANDES ET INSTRUMENTS
3-6
3
FAU12820
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-11.)
FAU12870
Sélecteur Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 6 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
FAU12890
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.

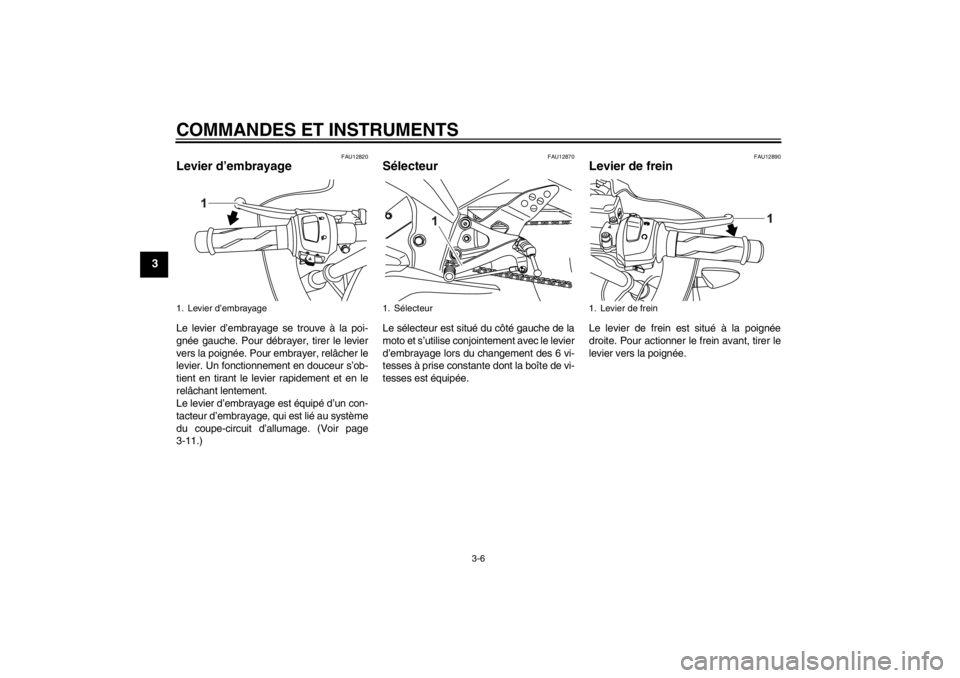

1. Levier d’embrayage
1. Sélecteur
1. Levier de frein
U5D7F1F0.book Page 6 Monday, July 13, 2009 10:06 AM
