YAMAHA YZF-R125 2015 Manual de utilização (in Portuguese)

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PRECAUÇÃO
PCA10261
Mesmo com a transmissão em
ponto morto, não deslize o motoci-
clo durante longos períodos de
tempo com o motor desligado e
não o reboque durante grandes dis-
tâncias. A transmissão é devida-
mente lubrificada apenas quando o
motor está a funcionar. Uma lubrifi-
cação inadequada poderá danificar
a transmissão.
Utilize sempre a embraiagem para
mudar de velocidade de modo a
evitar danos no motor, na transmis-
são e no sistema de transmissão,
que não estão concebidos para su-
portar o choque de uma mudança
de velocidade forçada.
PAU16811
Sugestões para a redução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
Mude rapidamente para uma veloci-
dade superior e evite velocidades ele-
vadas do motor durante a aceleração.
Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16831
Rodagem de amaciamento do
motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1000 km (600 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1000 km (600 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU16983
0–500 km (0–300 mi)
Evite o funcionamento prolongado acima
de 6000 rpm.
Após uma hora de funcionamento, desli-
gue o motor e deixe-o arrefecer durante
cinco a dez minutos.
Varie regularmente a velocidade do motor.
Não permita que o motor funcione com
uma posição fixa do acelerador.
U5D7P5P0.book Page 3 Friday, August 22, 2014 8:42 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5
500–1000 km (300–600 mi)
Evite o funcionamento prolongado acima
de 8000 rpm.
Utilize livremente as velocidades do motor
mas nunca utilize a aceleração máxima.
PRECAUÇÃO: Após ter percorrido 1000
km (600 mi), o óleo do motor deverá ser
mudado, o cartucho ou elemento do fil-
tro de óleo substituído e o coador de
óleo limpo.
[PCA10322]
1000 km (600 mi) e mais
O veículo pode agora ser utilizado normal-
mente.PRECAUÇÃO
PCA10311
Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.
Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-
rifique o veículo.
PAU17214
EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312
Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.
Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.
Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incendiar-se.
U5D7P5P0.book Page 4 Friday, August 22, 2014 8:42 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAU17245
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspecção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for mantido em condi-
ções ou se a manutenção for efectuada
incorrectamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor durante os procedimentos
de manutenção.
Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes eléctri-
cos que podem provocar choques
ou incêndios.
Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxido de carbono.
AVISO
PWA15461
Os discos, pinças, cilindros e revesti-
mentos dos travões podem ficar muito
quentes durante a utilização. Para evitar
eventuais queimaduras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
U5D7P5P0.book Page 1 Friday, August 22, 2014 8:42 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
6
PAU17362
Jogo de ferramentas do proprie-
tárioO jogo de ferramentas do proprietário en-
contra-se por baixo do assento do condu-
tor. (Consulte a página 3-18.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na rea-
lização da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.
1. Jogo de ferramentas do proprietário (para
modelos ABS)
2. Jogo de ferramentas do proprietárioZAUM1232
2
U5D7P5P0.book Page 2 Friday, August 22, 2014 8:42 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU46872
NOTAAs verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.
A partir dos 30000 km (17500 mi), repita os intervalos de manutenção, começando a partir dos 6000 km (3500 mi).
Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessárias
ferramentas especiais, dados e capacidades técnicas.
PAU46921
Tabela de manutenção periódica para o sistema de controlo das emissõesN.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Tubo de combustí-
vel• Verifique se os tubos de combus-
tível apresentam fendas ou da-
nos.√√√√√
2 Vela de ignição• Verifique o estado.
• Limpe e corrija a distância.√√
• Substitua.√√
3*Válvula s• Verifique a folga das válvulas.
•Ajuste.√√√√
4*Injecção de com-
bustível• Verificação da velocidade de ra-
lenti do motor.√√√√√
U5D7P5P0.book Page 3 Friday, August 22, 2014 8:42 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
6
PAU1771A
Tabela de lubrificação e manutenção geralN.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Elemento do filtro
de ar •Limpe.
√√
•Substitua. √√
2 Tubo de inspecção
do filtro de ar
•Limpe.
√√√√√
3 *Bateria • Verifique o nível de electrólito e a
gravidade específica.
• Certifique-se de que o tubo de respiração está bem dirigido. √√√√√
4Embraiagem • Verifique o funcionamento.
•Ajuste. √√√√√
5 *Travão dianteiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
6 *Travão traseiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
7 *Tubos dos travões • Verifique se apresentam fendas
ou danos.
• Verifique se o direccionamento e a articulação estão correctos. √√√√√
• Substitua. Cada 4 anos
8 *Líquido dos travões • Substitua. Cada 2 anos
U5D7P5P0.book Page 4 Wednesday, September 3, 2014 1:08 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
6
9*Rodas• Verifique se apresentam desgaste
ou danos.√√√√
10*Pneus• Verifique a profundidade da face
de rolamento e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija.√√√√√
11*Rolamentos de roda• Verifique se os rolamentos estão
soltos ou se apresentam danos.√√√√
12*Braço oscilante• Verifique o funcionamento e se
apresenta uma folga excessiva.√√√√
• Lubrifique com massa de lubrifi-
cação de sabão de lítio.A cada 24000 km (14000 mi)
13Corrente de trans-
missão• Verifique a folga, o alinhamento e
o estado da corrente.
• Ajuste e lubrifique minuciosa-
mente a corrente com lubrificante
especial para correntes de anel
de vedação em O.A cada 1000 km (600 mi) e depois de lavar o motociclo, de conduzir à chuva ou
em áreas húmidas
14*Rolamentos da di-
recção• Verifique a folga dos rolamentos e
se a direcção está dura.√√√√√
• Lubrifique com massa de lubrifi-
cação de sabão de lítio.A cada 24000 km (14000 mi)
15*Fixadores do chas-
sis• Certifique-se de que todas as
porcas, cavilhas e parafusos es-
tão devidamente alinhados.√√√√√
16Eixo de pivô da ala-
vanca do travão• Lubrifique com graxa de silicone.√√√√√ N.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U5D7P5P0.book Page 5 Friday, August 22, 2014 8:42 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6
17Eixo de pivô do pe-
dal do travão• Lubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
18Eixo de pivô da ala-
vanca da embraia-
gem• Lubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
19 Descanso lateral• Verifique o funcionamento.
• Lubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
20*Interruptor do des-
canso lateral• Verifique o funcionamento.√√√√√√
21*Forquilha dianteira• Verifique o funcionamento e se
apresenta fuga de óleo.√√√√
22*Amortecedor de
choques• Verifique o funcionamento e se o
amortecedor tem fuga de óleo.√√√√
23*Braço do relé de
suspensão traseira
e pontos de articu-
lação do braço de
ligação• Verifique o funcionamento.√√√√
• Lubrifique com massa de lubrifi-
cação de sabão de lítio.√√
24 Óleo do motor• Mude. (Consulte as páginas 3-10
e 6-11.)√Quando o indicador luminoso de mudança de óleo ficar intermi-
tente (2000 km (1200 mi) após os primeiros 1000 km [600 mi] e a
cada 3000 km (1800 mi) depois disso)
• Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.A cada 3000 km (1800 mi)√
25Elemento do filtro
de óleo d
o motor•Substitua.√√√√√ N.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U5D7P5P0.book Page 6 Friday, August 22, 2014 8:42 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
PAUM2071
NOTAO filtro de ar exige uma assistência mais frequente se a condução for feita em áreas invulgarmente húmidas ou poeirentas.
Assistência do travão hidráulico
• Verifique regularmente e, se necessário, corrija o nível de líquido dos travões.
• Mude o líquido dos travões de dois em dois anos.
• Substitua os tubos dos travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.26*Sistema de refrige-
ração• Verifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante.√√√√√
• Substitua o refrigerante. Cada 3 anos
27*Interruptores dos
travões dianteiro e
traseiro• Verifique o funcionamento.√√√√√√
28Peças de movimen-
to e cabos• Lubrifique.√√√√√
29*Punho do acelera-
dor• Verifique o funcionamento.
• Verifique a folga do punho do
acelerador e ajuste se necessá-
rio.
• Lubrifique o cabo e o comparti-
mento do punho.√√√√√
30*Luzes, sinais e in-
terruptores• Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.√√√√√√ N.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U5D7P5P0.book Page 7 Friday, August 22, 2014 8:42 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
PAU18732
Remoção e instalação das care-
nagens e painelAs carenagens e painel ilustrados têm de
ser retirados para efectuar alguns dos tra-
balhos de manutenção descritos neste ca-
pítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma carena-
gem ou painel.
PAU55850
Carenagem A
Remoção da carenagemRetire os parafusos e depois a carenagem.
Instalação da carenagemColoque a carenagem na posição original e
instale os parafusos.
Carenagem B
Remoção da carenagem1. Retire a carenagem A e o painel A.
2. Retire os parafusos, deslize a carena-
gem para a frente e, depois, retire-a.3. Desligue o acoplador do fio do sinal
de mudança de direcção.
Instalação da carenagem
1. Ligue o acoplador do fio do sinal de
mudança de direcção.
2. Encaixe o prolongamento da carena-
gem na fenda e, depois, deslize-a
para trás.
3. Instale os parafusos.
4. Instale a carenagem A e o painel A.
Carenagem C
Remoção da carenagemRetire os parafusos e, de seguida, puxe a
carenagem para fora conforme ilustrado.

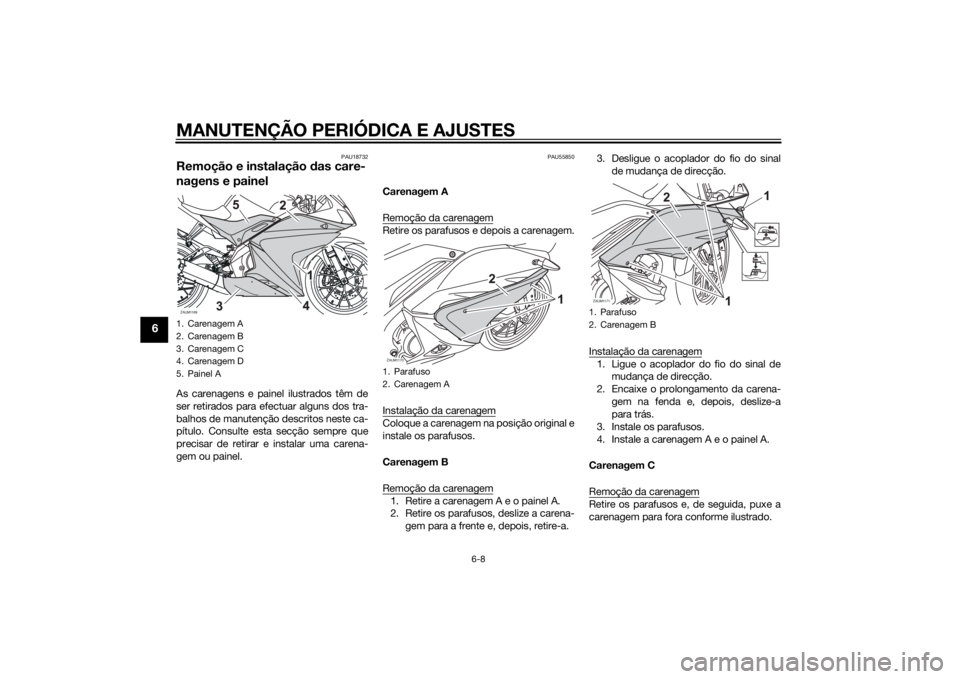

1. Carenagem A
2. Carenagem B
3. Carenagem C
4. Carenagem D
5. Painel AZAUM1169
1. Parafuso
2. Carenagem AZAUM1170
1. Parafuso
2. Carenagem BZAUM1171
U5D7P5P0.book Page 8 Friday, August 22, 2014 8:42 AM
