Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU16811
Tipps zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16831
Einfahrvorschriften
Die ersten 1000 km (600 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1000 km (600 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU16983
0–500 km (0–300 mi)
Eine längere Betriebszeit über 6000 U/min
vermeiden.
Nach jeweils einer Stunde Fahrzeit den Mo-
tor ausschalten und eine Abkühlzeit von
fünf bis zehn Minuten einlegen.
Die Motordrehzahl von Zeit zu Zeit verän-
dern. Nicht ständig mit gleicher Gas-
griffstellung fahren.
500–1000 km (300–600 mi)
Eine längere Betriebszeit über 8000 U/min
vermeiden.
Innerhalb der Gänge den Motor hochdre-
hen, aber Vollgasfahren vermeiden.
ACHTUNG: Nach 1000 km (600 mi) müs-
sen das Motoröl und die Ölfilterpatrone
bzw. der Filtereinsatz gewechselt und
das Ölsieb gereinigt werden.
[GCA10322]
Nach 1000 km (600 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10311
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
U5D7G6G0.book Page 4 Thursday, June 18, 2015 11:17 AM
Page 42 of 98

Wichtige Fahr- und Bedienungshinweise
5-5
5
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.GAU17214
Parken
Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10312
Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.
Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
U5D7G6G0.book Page 5 Thursday, June 18, 2015 11:17 AM
Page 43 of 98

Regelmäßige Wartung und Einstellung
6-1
6
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Gefahr
von Verletzungen, auch mit Todesfolge,
während der Wartung und der Benut-
zung des Fahrzeugs. Wenn Sie nicht mit
der Fahrzeugwartung vertraut sind, be-
auftragen Sie einen Yamaha-Händler mit
der Wartung.
WARNUNG
GWA15123
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.
Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe
Seite 1-3.
WARNUNG
GWA15461
Bremsscheiben, Bremssättel, Brems-
trommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
U5D7G6G0.book Page 1 Thursday, June 18, 2015 11:17 AM
Page 44 of 98

Regelmäßige Wartung und Einstellung
6-2
6
GAU17303
Das Abgaskontrollsystem sorgt nicht nur
für sauberere Luft, sondern ist auch uner-
lässlich für den ordnungsgemäßen Betrieb
des Motors und die Erzielung der maxima-
len Leistung. In den folgenden Wartungsta-
bellen sind die Servicearbeiten am Abgas-
kontrollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für
die Durchführung dieser speziellen Service-
arbeiten geschult und ausgerüstet.
GAU17362
Bordwerkzeug
Das Bordwerkzeug befindet sich unter dem
Fahrersitz. (Siehe Seite 3-19.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.
HINWEIS
Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs-
arbeiten fehlt, lassen Sie die Wartungsar-
beiten von einer Yamaha-Fachwerkstatt
ausführen.
1. Bordwerkzeug (für Modelle mit ABS)
2. Bordwerkzeug
ZAUM12322
U5D7G6G0.book Page 2 Thursday, June 18, 2015 11:17 AM
Page 45 of 98

Regelmäßige Wartung und Einstellung
6-3
6
GAU46872
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basie-
rend auf den gefahrenen Kilometern bzw. für UK den gefahrenen Meilen, durch-
geführt wird.
Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wie-
derholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere
Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt
ausgeführt werden.
GAU69210
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems
NR. PRÜFPUNKT
1*Kraftstoffleitung• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollie-
ren.√√√√√
2Zündkerze• Zustand kontrollieren.
• Reinigen und Abstand neu ein-
stellen.√√
•Ersetzen.√√
3*Ve n t i l e• Ventilspiel kontrollieren.
• Einstellen.√√√√
4*Kraftstoff-Einsprit-
zung• Leerlaufdrehzahl kontrollieren.√√√√√X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
16121824
0.63.5710.514
U5D7G6G0.book Page 3 Thursday, June 18, 2015 11:17 AM
Page 46 of 98

Regelmäßige Wartung und Einstellung
6-4
6
GAU69250
Allgemeine Wartungs- und Schmiertabelle
NR. PRÜFPUNKT
1*Luftfiltereinsatz• Reinigen.√√
•Ersetzen.√√
2Prüfschlauch des
Luftfilters• Reinigen.√√√√√
3*Batterie• Batteriesäurestand und spezifi-
sches Gewicht kontrollieren.
• Sicherstellen, dass der Entlüf-
tungsschlauch richtig verlegt ist.√√√√√
4 Kupplung• Funktion prüfen.
• Einstellen.√√√√√
5*Vo rderradbremse• Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeits-
stand und auf Lecks überprüfen.√√√√√√
• Scheibenbremsbeläge ersetzen.Bei Abnutzung bis zum Grenz-
wert
6*Hinterradbremse• Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeits-
stand und auf Lecks überprüfen.√√√√√√
• Scheibenbremsbeläge ersetzen.Bei Abnutzung bis zum Grenz-
wert
7*Bremsschläuche• Auf Risse oder Beschädigung
kontrollieren.
• Klemmen und richtigen Verlauf
überprüfen.√√√√√
• Ersetzen. Alle 4 Jahre
8*Bremsflüssigkeit• Wechseln. Alle 2 Jahre
9*Räder• Rundlauf prüfen und auf Be-
schädigung kontrollieren.√√√√
10*Reifen• Profiltiefe prüfen und auf Be-
schädigung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.√√√√√
11*Radlager• Die Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
1 6 12 18 24
0.6 3.5 7 10.5 14
U5D7G6G0.book Page 4 Thursday, June 18, 2015 11:17 AM
Page 47 of 98

Regelmäßige Wartung und Einstellung
6-5
6
12*Schwinge• Funktion und auf übermäßiges
Spiel kontrollieren.√√√√
• Mit Lithiumseifenfett schmieren. Alle 24000 km (14000 mi)
13 Antriebskette• Den Durchhang, die Ausrichtung
und den Zustand der An-
triebskette kontrollieren.
• Den Kettendurchhang einstellen
und die Kette gründlich mit ei-
nem O-Ring-Kettenspray
schmieren.Alle 1000 km (600 mi) und nach
dem Waschen des Motorrads,
einer Fahrt im Regen oder in
feuchter Umgebung
14*Lenkungslager• Das Spiel des Lagers kontrollie-
ren und die Lenkung auf
Schwergängigkeit prüfen.√√√√√
• Mit Lithiumseifenfett schmieren. Alle 24000 km (14000 mi)
15*Fahrgestellhalte-
rungen• Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
16Handbremshebe-
lumlenkwelle• Mit Silikonfett schmieren.√√√√√
17Fußbremshebe-
lumlenkwelle• Mit Lithiumseifenfett schmieren.√√√√√
18Kupplungshebe-
lumlenkwelle• Mit Lithiumseifenfett schmieren.√√√√√
19Seitenständer• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.√√√√√
20*Seitenständer-
schalter• Funktion prüfen.√√√√√√
21*Te l e s k o pgabel• Funktion prüfen und auf Öllecks
kontrollieren.√√√√
22*Fed
erbein• Funktion prüfen und Stoßdämp-
fer auf Öllecks kontrollieren.√√√√
23*Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkels• Funktion prüfen.√√√√
• Mit Lithiumseifenfett schmieren.√√ NR. PRÜFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
16121824
0.63.5710.514
U5D7G6G0.book Page 5 Thursday, June 18, 2015 11:17 AM
Page 48 of 98

Regelmäßige Wartung und Einstellung
6-6
6
GAUM2071
HINWEIS
Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger
gereinigt bzw. erneuert werden.
Wartung der hydraulischen Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier
Jahre erneuern.
24 Motoröl• Wechseln. (Siehe Seiten 3-10
und 6-11.)√Wenn die Ölwechsel-In-
tervallanzeige blinkt (2000
km (1200 mi) nach den
ersten 1000 km [600 mi]
und danach alle 3000 km
(1800 mi))
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prü-
fen.Alle 3000 km (1800 mi)√
25 Ölfiltereinsatz•Ersetzen.√√√√√
26*Kühlsystem• Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen.√√√√√
• Kühlflüssigkeit wechseln. Alle 3 Jahre
27*Vo rderrad- und
Hinterrad-Brems-
lichtschalter• Funktion prüfen.√√√√√√
28Sich bewegende
Teile und Seilzüge• Schmieren.√√√√√
29*Gasdrehgriff• Funktion prüfen.
• Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
• Seilzug- und Griffgehäuse
schmieren.√√√√√
30*Lichter, Signale
und Schalter• Funktion prüfen.
• Scheinwerferlichtkegel einstel-
len.√√√√√√ NR. PRÜFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 miKILOMETERSTAND
JAHRESKONTROLLE
16121824
0.6 3.5 7 10.5 14
U5D7G6G0.book Page 6 Thursday, June 18, 2015 11:17 AM
Page 49 of 98

Regelmäßige Wartung und Einstellung
6-7
6
GAU18732
Verkleidungsteile und Abde-
ckungen abnehmen und montie-
ren
Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungsarbei-
ten abgenommen werden. Für die
Demontage und Montage der einzelnen
Abdeckungen und Verkleidungsteile sollte
jeweils auf die nachfolgenden Abschnitte
zurückgegriffen werden.
GAU55850
Verkleidungsteil A
Verkleidungsteil abnehmen
Die Schrauben entfernen und das Verklei-
dungsteil abnehmen.Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben.
Verkleidungsteil B
Verkleidungsteil abnehmen
1. Das Verkleidungsteil A und die Abde-
ckung A abnehmen.
2. Die Schrauben entfernen, das Verklei-
dungsteil nach vorne schieben und
dann abziehen.
3. Den Steckverbinder des Blinkerkabels
lösen.
Verkleidungsteil montieren
1. Den Blinkerkabel-Steckverbinder an-
schließen.

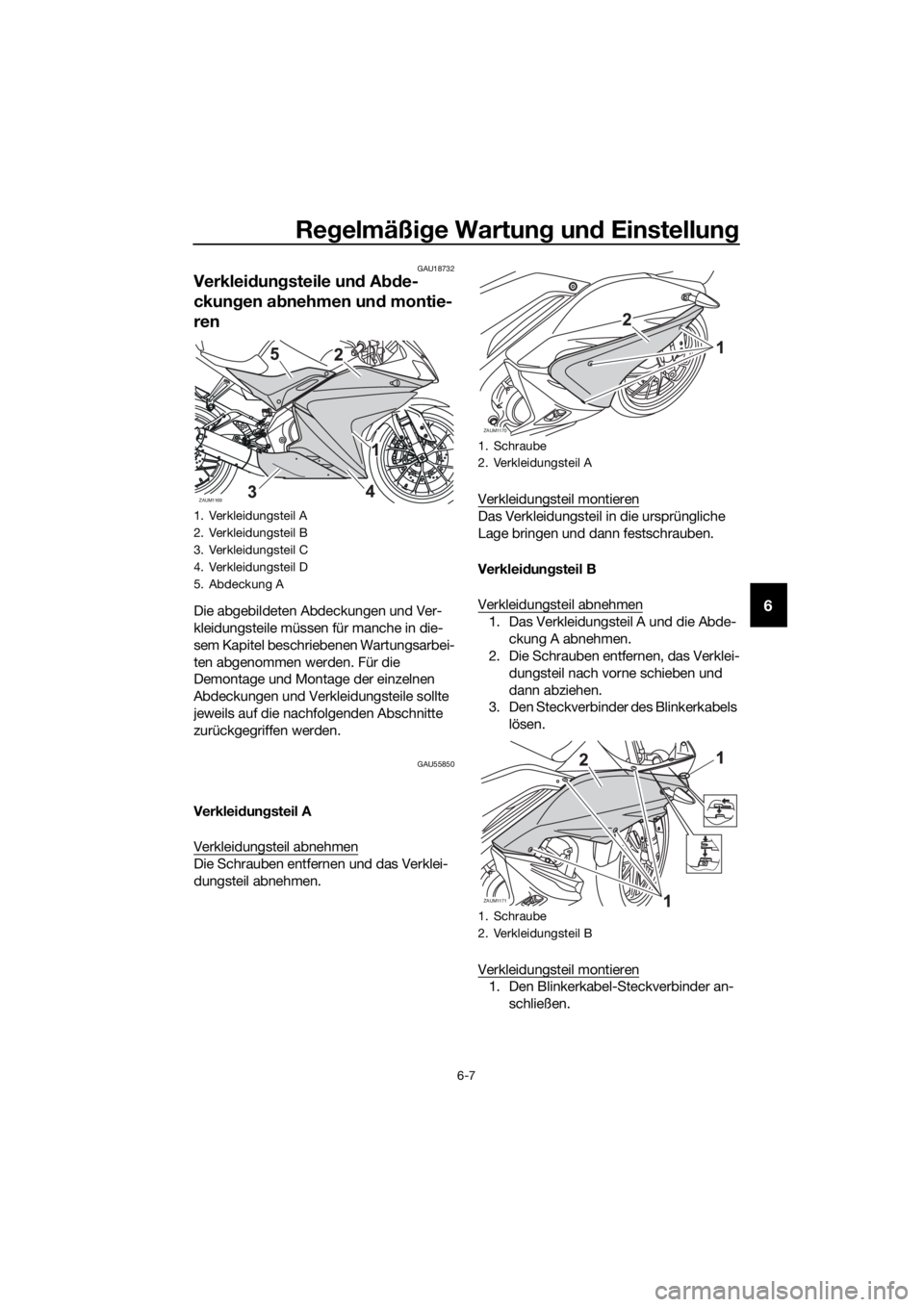

1. Verkleidungsteil A
2. Verkleidungsteil B
3. Verkleidungsteil C
4. Verkleidungsteil D
5. Abdeckung A
ZAUM1169
1. Schraube
2. Verkleidungsteil A
1. Schraube
2. Verkleidungsteil B
ZAUM1170
ZAUM1171
U5D7G6G0.book Page 7 Thursday, June 18, 2015 11:17 AM
Page 50 of 98

Regelmäßige Wartung und Einstellung
6-8
6
2. Die Haltenase am Verkleidungsteil in
die Aufnahme einpassen und dann
das Verkleidungsteil nach hinten
schieben.
3. Die Schrauben anbringen.
4. Das Verkleidungsteil A und die Abde-
ckung A montieren.
Verkleidungsteil C
Verkleidungsteil abnehmen
Das Verkleidungsteil losschrauben und
dann, wie in der Abbildung gezeigt, abzie-
hen.
Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben.

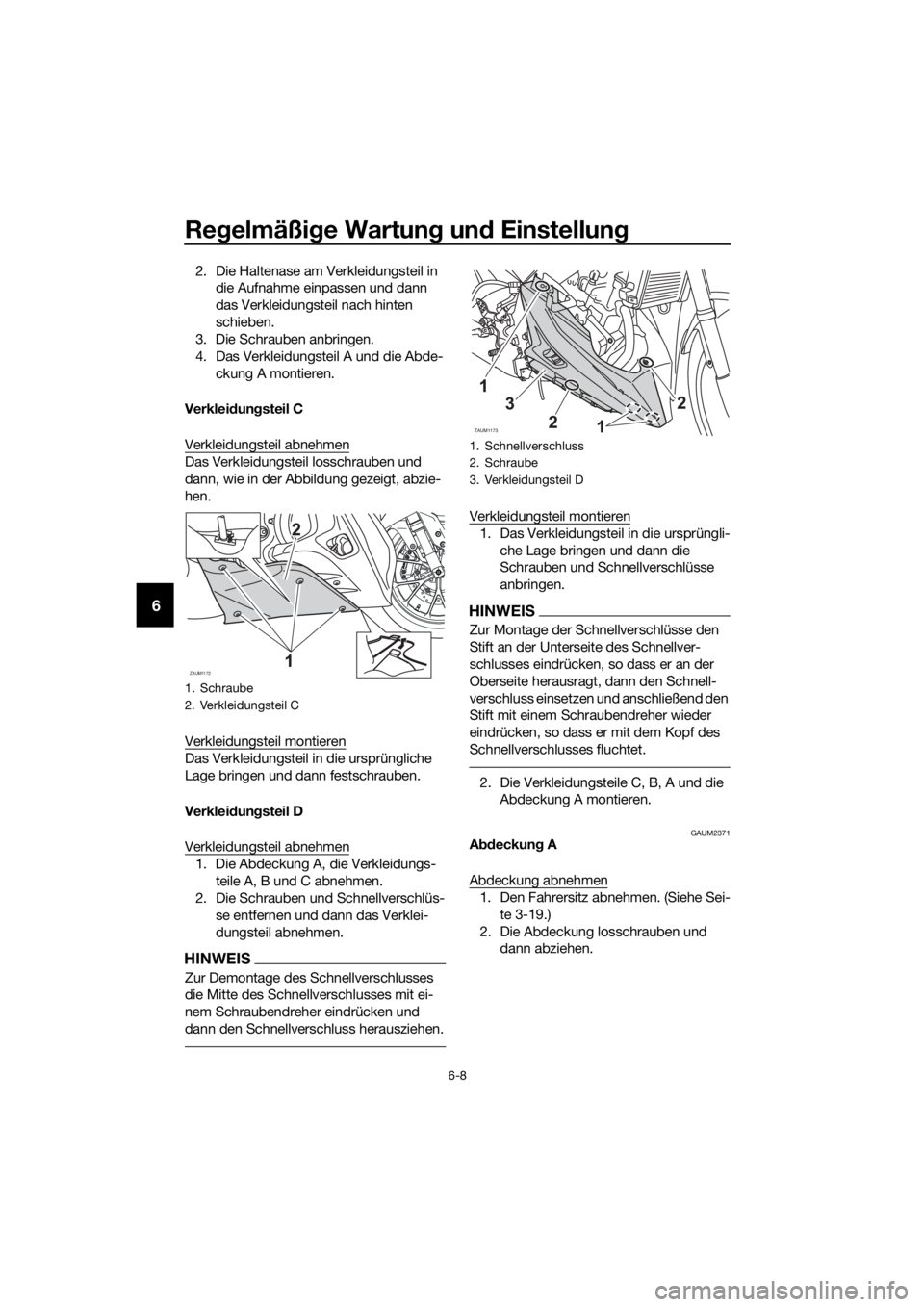

Verkleidungsteil D
Verkleidungsteil abnehmen
1. Die Abdeckung A, die Verkleidungs-
teile A, B und C abnehmen.
2. Die Schrauben und Schnellverschlüs-
se entfernen und dann das Verklei-
dungsteil abnehmen.
HINWEIS
Zur Demontage des Schnellverschlusses
die Mitte des Schnellverschlusses mit ei-
nem Schraubendreher eindrücken und
dann den Schnellverschluss herausziehen.
Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann die
Schrauben und Schnellverschlüsse
anbringen.
HINWEIS
Zur Montage der Schnellverschlüsse den
Stift an der Unterseite des Schnellver-
schlusses eindrücken, so dass er an der
Oberseite herausragt, dann den Schnell-
verschluss einsetzen und anschließend den
Stift mit einem Schraubendreher wieder
eindrücken, so dass er mit dem Kopf des
Schnellverschlusses fluchtet.
2. Die Verkleidungsteile C, B, A und die
Abdeckung A montieren.
GAUM2371Abdeckung A
Abdeckung abnehmen
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-19.)
2. Die Abdeckung losschrauben und
dann abziehen.
1. Schraube
2. Verkleidungsteil C
ZAUM1172
1. Schnellverschluss
2. Schraube
3. Verkleidungsteil D
ZAUM1173
U5D7G6G0.book Page 8 Thursday, June 18, 2015 11:17 AM
