YAMAHA YZF-R125 2016 Instructieboekje (in Dutch)

Gebruik en belangrijke rij-informatie
5-5
5
LET OP
DCA10311
Voer het toerental niet zover op dat
de toerenteller in de rode zone
wijst.
Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine te
controleren.
DAU17214
Parkeren
Zet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312
De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.
Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan
de machine kantelen met mogelijk
brandstoflekkage en brand tot ge-
volg.
Parkeer niet nabij gras of andere
brandbare materialen die vlam zou-
den kunnen vatten.
U5D7D6D0.book Page 5 Thursday, June 18, 2015 1:28 PM

Periodiek onderhoud en afstelling
6-1
6
DAU17246
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is
verplicht de optimale veiligheid te waarbor-
gen. Op de volgende pagina's wordt de be-
langrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema's moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risico
op letsel of overlijden tijdens het uitvoe-
ren van onderhoud of het rijden met de
machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhoud
dan uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van onderhoud de
motor af tenzij anders aangegeven.
Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.
Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brandwon-
den, brand of koolmonoxidevergif-tiging, mogelijk met de dood tot
gevolg. Zie pagina 1-2 voor meer in-
formatie over koolmonoxid
e.
WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voeringen kunnen tijdens het gebruik
zeer heet worden. Laat onderdelen van
het remsysteem afkoelen alvorens deze
aan te raken.
U5D7D6D0.book Page 1 Thursday, June 18, 2015 1:28 PM

Periodiek onderhoud en afstelling
6-2
6
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
DAU17362

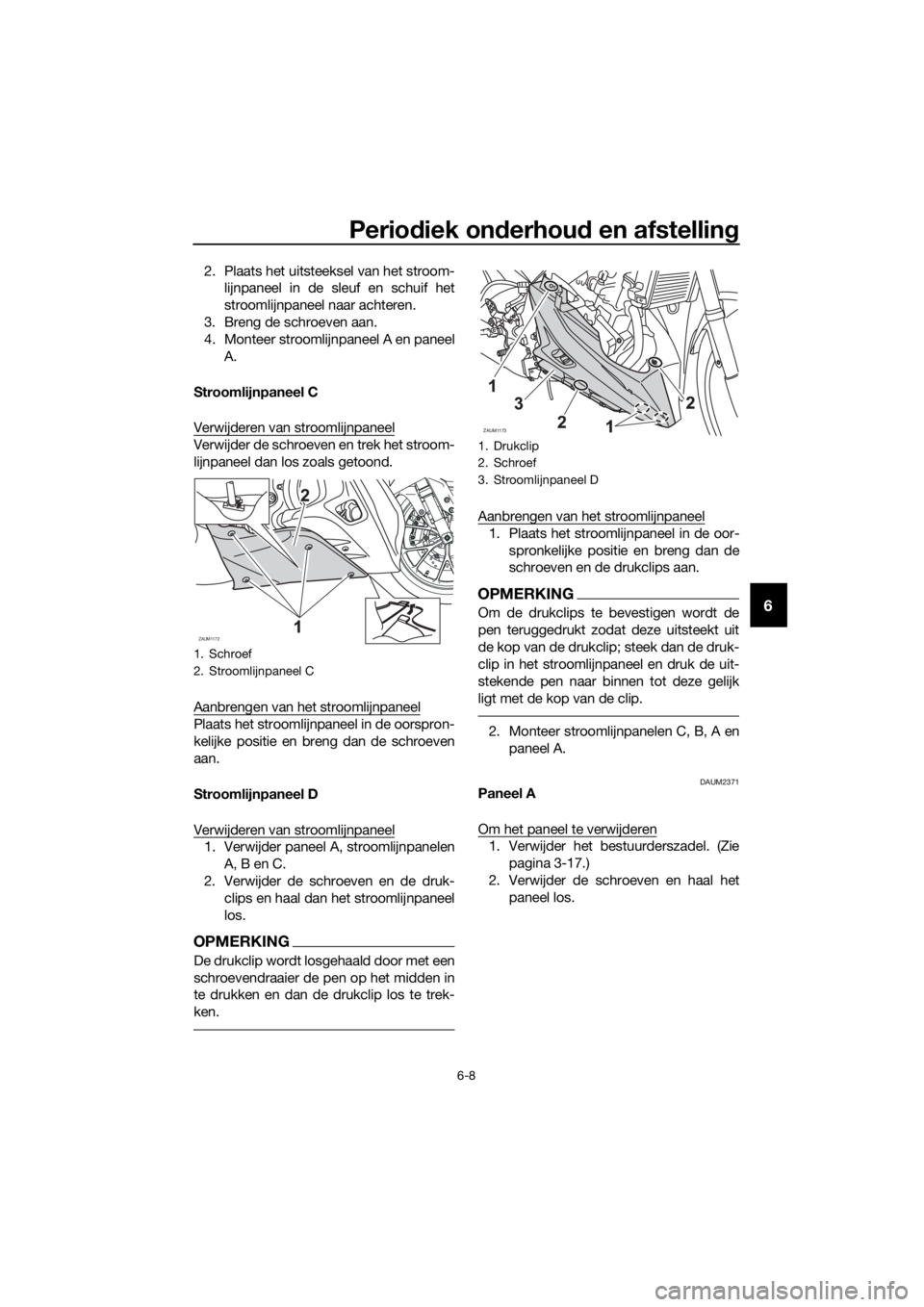

Boordgereedschapsset
De boordgereedschapsset is te vinden on-
der het bestuurderszadel. (Zie pagina
3-17.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.
OPMERKING
Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.
1. Boordgereedschapsset (voor ABS-model-
len)
2. Boordgereedschapsset
ZAUM12322
U5D7D6D0.book Page 2 Thursday, June 18, 2015 1:28 PM

Periodiek onderhoud en afstelling
6-3
6
DAU46872
OPMERKING
De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve
wanneer in plaats daarvan een onderhoudsbeurt op kilometerbasis of, voor
Groot-Brittannië, op mijlbasis wordt verricht.
Herhaal de onderhoudsintervallen vanaf 30000 km (17500 mi), beginnend vanaf 6000
km (3500 mi).
Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een
Yamaha dealer, omdat hiertoe speciaal gereedschap, technische gegevens en vak-
manschap vereist zijn.
DAU69210
Periodiek onderhoudsschema van het uitstootcontrolesysteem
NR. ITEM
1*Brandstofleiding• Controleer de brandstofslangen
op scheurtjes of beschadigin-
gen.√√√√√
2Bougie• Controleer de conditie.
• Reinigen en elektrodenafstand
afstellen.√√
• Vervangen.√√
3*Ve n t i e l e n• Controleer de klepspeling.
•Afstellen.√√√√
4*Brandstofinjectie• Controleer het stationaire toe-
rental van de motor.√√√√√X 1000 km CONTROLE OF
ONDERHOUDSBEURT
X 1000 miKILOMETERSTAND
JAARLIJKSE
CONTROLE
1 6 12 18 24
0.63.5710.514
U5D7D6D0.book Page 3 Thursday, June 18, 2015 1:28 PM

Periodiek onderhoud en afstelling
6-4
6
DAU69250
Algemeen smeer- en onderhoudsschema
NR. ITEM
1*Luchtfilterelement• Reinigen.√√
• Vervangen.√√
2Aftapslang luchtfil-
ter• Reinigen.√√√√√
3*Accu• Controleer het vloeistofniveau
en de soortelijke massa.
• Controleer of de ontluchtings-
slang correct is geplaatst.√√√√√
4 Koppeling• Controleer de werking.
• Afstellen.√√√√√
5*Vo or re m• Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√√
• Vervang de remblokken.Wanneer de slijtagelimiet is be-
reikt
6*Achterrem• Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√√
• Vervang de remblokken.Wanneer de slijtagelimiet is be-
reikt
7*Remslangen• Controleer op scheurtjes en be-
schadigingen.
• Zorg voor een correcte plaatsing
van slang(en) en klem(men).√√√√√
• Vervangen. Elke 4 jaar
8*Remvloeistof• Verversen. Elke 2 jaar
9*Wielen• Controleer de speling en contro-
leer op beschadigingen.√√√√
10*Banden• Controleer op slijtage en be-
schadigingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig.√√√√√
11*Wiellagers• Controleer de lagers op speling
of beschadigingen.√√√√X 1000 km CONTROLE OF
ONDERHOUDSBEURT
X 1000 mi
KILOMETERSTAND
JAARLIJKSE
CONTROLE
16121824
0.63.5710.514
U5D7D6D0.book Page 4 Thursday, June 18, 2015 1:28 PM

Periodiek onderhoud en afstelling
6-5
6
12*Achterbrug• Controleer op een correcte wer-
king en overmatige speling.√√√√
• Smeren met lithiumvet. Elke 24000 km (14000 mi)
13 Aandrijfketting• Controleer de spanning, uitlij-
ning en conditie van de aandrijf-
ketting.
• Stel de ketting af en smeer deze
grondig met een speciale sme-
ring voor o-ringkettingen.Elke 1000 km (600 mi) en nadat
de motorfiets is gewassen of
ermee in de regen of vochtige
gebieden is gereden
14*Balhoofdlagers• Controleer de lagers op speling
en oppervlakteruwheid.√√√√√
• Smeren met lithiumvet. Elke 24000 km (14000 mi)
15*Framebevestigin-
gen• Controleer of alle moeren, bou-
ten en schroeven stevig zijn
vastgezet.√√√√√
16Scharnieras van
remhendel• Smeren met siliconenvet.√√√√√
17Scharnieras van
rempedaal• Smeren met lithiumvet.√√√√√
18Scharnieras van
koppelingshendel• Smeren met lithiumvet.√√√√√
19 Zijstandaard• Controleer de werking.
• Smeren met lithiumvet.√√√√√
20*Zijstandaardscha-
kelaar• Controleer de werking.√√√√√√
21*Vo or v o rk• Controleer op een correcte wer-
king en olielekkage.√√√√
22*Schokdemperunit• Controleer op een correcte wer-
king en olielekkage.√√√√
23*
Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarm• Controleer de werking.√√√√
• Smeren met lithiumvet.√√ NR. ITEM
X 1000 km CONTROLE OF
ONDERHOUDSBEURT
X 1000 miKILOMETERSTAND
JAARLIJKSE
CONTROLE
16121824
0.6 3.5 7 10.5 14
U5D7D6D0.book Page 5 Thursday, June 18, 2015 1:28 PM

Periodiek onderhoud en afstelling
6-6
6
DAUM2071
OPMERKING
Het luchtfilter dient vaker te worden gecontroleerd wanneer u in een extreem vochtige
of stoffige omgeving rijdt.
Hydraulisch remsysteem
• Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
• Ververs de remvloeistof elke twee jaar.
• De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn ge-
scheurd of beschadigd.
24 Motorolie• Verversen. (Zie pagina’s 3-9 en
6-11.)√Wanneer de indicator
olieverversing gaat knip-
peren (2000 km (1200 mi)
na de eerste 1000 km
[600 mi] en vervolgens na
elke 3000 km (1800 mi))
• Controleer het olieniveau en
controleer de machine op olie-
lekkage.Elke 3000 km (1800 mi)√
25 Oliefilterelement• Vervangen.√√√√√
26*Koelsysteem• Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage.√√√√√
• Vervang koelvloeistof. Elke 3 jaar
27*Voor- en achter-
remschakelaar• Controleer de werking.√√√√√√
28Bewegende delen
en kabels•Smeren.√√√√√
29*Gasgreep• Controleer de werking.
• Controleer de vrije slag van de
gasgreep en stel deze indien no-
dig af.
• Smeer de kabel en het kabel-
huis.√√√√√
30*Lampen, richting-
aanwijzers en
schakelaars• Controleer de werking.
• Stel de koplamplichtbundel af.√√√√√√ NR. ITEM
X 1000 km CONTROLE OF
ONDERHOUDSBEURT
X 1000 mi
KILOMETERSTAND
JAARLIJKSE
CONTROLE
16121824
0.63.5710.514
U5D7D6D0.book Page 6 Thursday, June 18, 2015 1:28 PM

Periodiek onderhoud en afstelling
6-7
6
DAU18732
De stroomlijn- en framepanelen
verwijderen en aanbrengen
Bij het uitvoeren van sommige onder-
houdswerkzaamheden beschreven in dit
hoofdstuk moeten de afgebeelde stroom-
lijn- en framepanelen worden verwijderd.
Neem deze paragraaf door wanneer een
stroomlijn- of framepaneel moet worden
verwijderd of aangebracht.

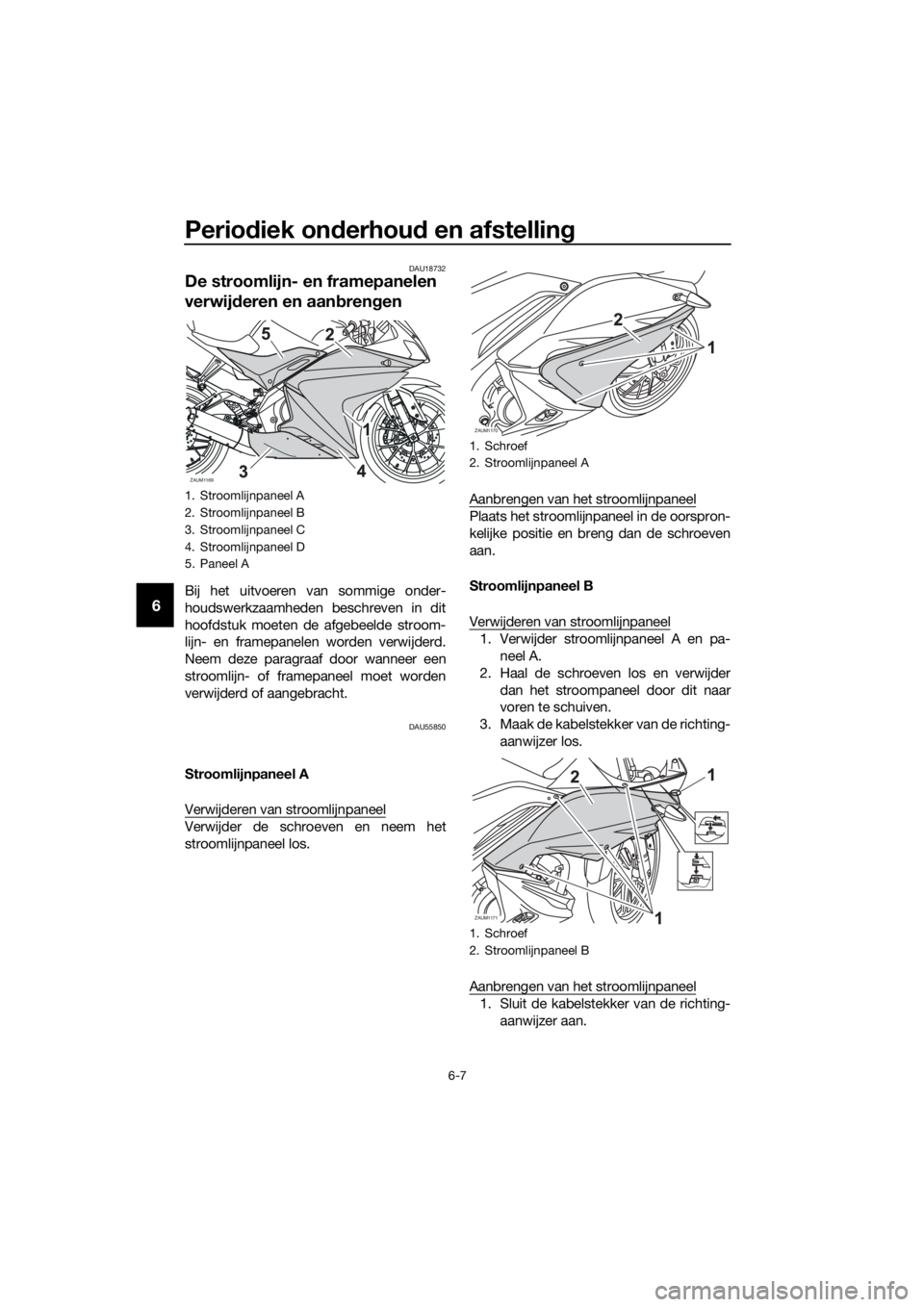

DAU55850
Stroomlijnpaneel A
Verwijderen van stroomlijnpaneel
Verwijder de schroeven en neem het
stroomlijnpaneel los.Aanbrengen van het stroomlijnpaneel
Plaats het stroomlijnpaneel in de oorspron-
kelijke positie en breng dan de schroeven
aan.

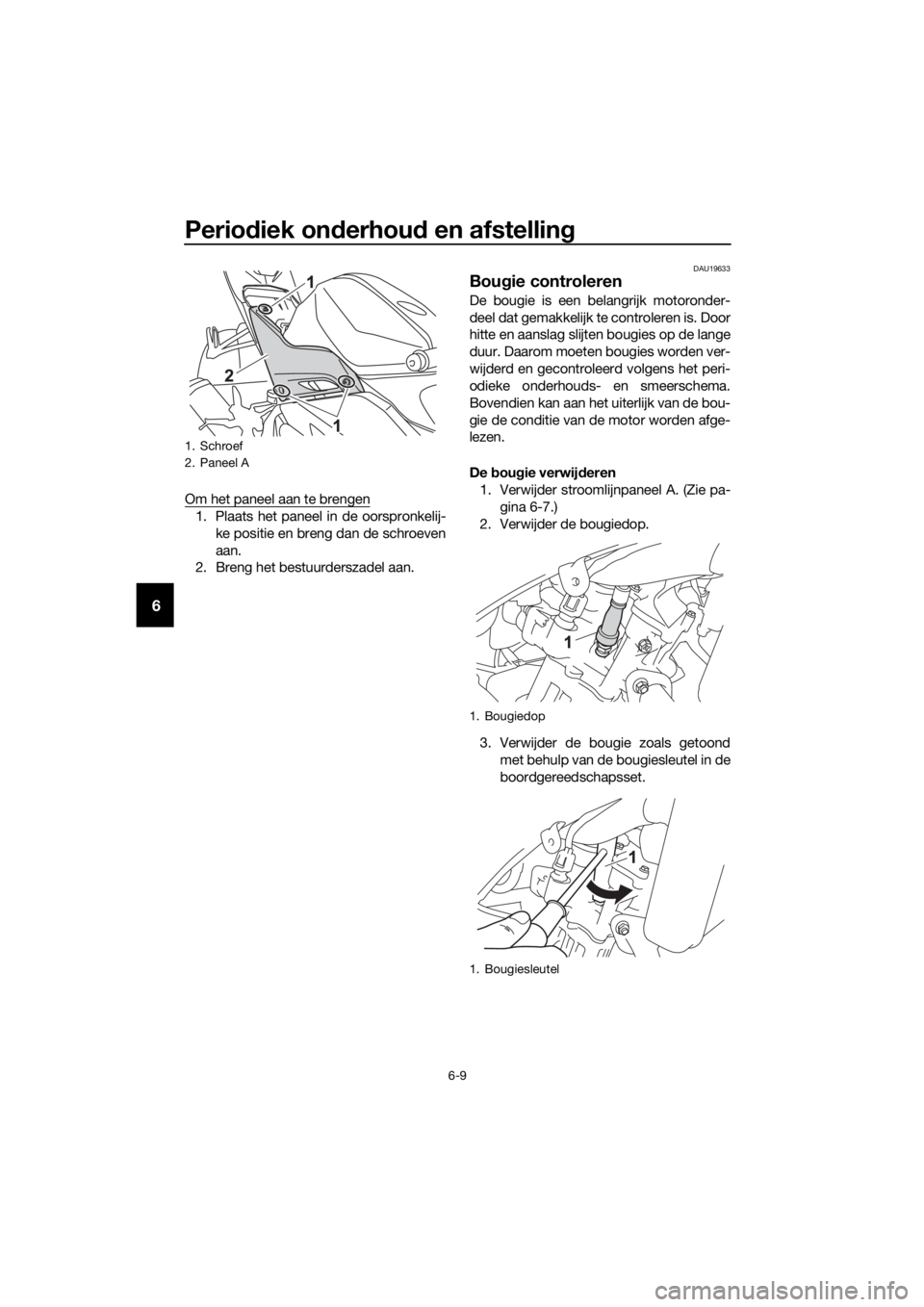

Stroomlijnpaneel B
Verwijderen van stroomlijnpaneel
1. Verwijder stroomlijnpaneel A en pa-
neel A.
2. Haal de schroeven los en verwijder
dan het stroompaneel door dit naar
voren te schuiven.
3. Maak de kabelstekker van de richting-
aanwijzer los.
Aanbrengen van het stroomlijnpaneel
1. Sluit de kabelstekker van de richting-
aanwijzer aan.
1. Stroomlijnpaneel A
2. Stroomlijnpaneel B
3. Stroomlijnpaneel C
4. Stroomlijnpaneel D
5. Paneel A
ZAUM1169
1. Schroef
2. Stroomlijnpaneel A
1. Schroef
2. Stroomlijnpaneel B
ZAUM1170
ZAUM1171
U5D7D6D0.book Page 7 Thursday, June 18, 2015 1:28 PM

Periodiek onderhoud en afstelling
6-8
6
2. Plaats het uitsteeksel van het stroom-
lijnpaneel in de sleuf en schuif het
stroomlijnpaneel naar achteren.
3. Breng de schroeven aan.
4. Monteer stroomlijnpaneel A en paneel
A.
Stroomlijnpaneel C
Verwijderen van stroomlijnpaneel
Verwijder de schroeven en trek het stroom-
lijnpaneel dan los zoals getoond.
Aanbrengen van het stroomlijnpaneel
Plaats het stroomlijnpaneel in de oorspron-
kelijke positie en breng dan de schroeven
aan.
Stroomlijnpaneel D
Verwijderen van stroomlijnpaneel
1. Verwijder paneel A, stroomlijnpanelen
A, B en C.
2. Verwijder de schroeven en de druk-
clips en haal dan het stroomlijnpaneel
los.
OPMERKING
De drukclip wordt losgehaald door met een
schroevendraaier de pen op het midden in
te drukken en dan de drukclip los te trek-
ken.
Aanbrengen van het stroomlijnpaneel
1. Plaats het stroomlijnpaneel in de oor-
spronkelijke positie en breng dan de
schroeven en de drukclips aan.
OPMERKING
Om de drukclips te bevestigen wordt de
pen teruggedrukt zodat deze uitsteekt uit
de kop van de drukclip; steek dan de druk-
clip in het stroomlijnpaneel en druk de uit-
stekende pen naar binnen tot deze gelijk
ligt met de kop van de clip.
2. Monteer stroomlijnpanelen C, B, A en
paneel A.
DAUM2371Paneel A
Om het paneel te verwijderen
1. Verwijder het bestuurderszadel. (Zie
pagina 3-17.)
2. Verwijder de schroeven en haal het
paneel los.
1. Schroef
2. Stroomlijnpaneel C
ZAUM1172
1. Drukclip
2. Schroef
3. Stroomlijnpaneel D
ZAUM1173
U5D7D6D0.book Page 8 Thursday, June 18, 2015 1:28 PM

Periodiek onderhoud en afstelling
6-9
6
Om het paneel aan te brengen
1. Plaats het paneel in de oorspronkelij-
ke positie en breng dan de schroeven
aan.
2. Breng het bestuurderszadel aan.
DAU19633
Bougie controleren
De bougie is een belangrijk motoronder-
deel dat gemakkelijk te controleren is. Door
hitte en aanslag slijten bougies op de lange
duur. Daarom moeten bougies worden ver-
wijderd en gecontroleerd volgens het peri-
odieke onderhouds- en smeerschema.
Bovendien kan aan het uiterlijk van de bou-
gie de conditie van de motor worden afge-
lezen.
De bougie verwijderen
1. Verwijder stroomlijnpaneel A. (Zie pa-
gina 6-7.)
2. Verwijder de bougiedop.
3. Verwijder de bougie zoals getoond
met behulp van de bougiesleutel in de
boordgereedschapsset.
1. Schroef
2. Paneel A
1. Bougiedop
1. Bougiesleutel
U5D7D6D0.book Page 9 Thursday, June 18, 2015 1:28 PM
