Entretiens et réglages périodiques
6-19
6
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.

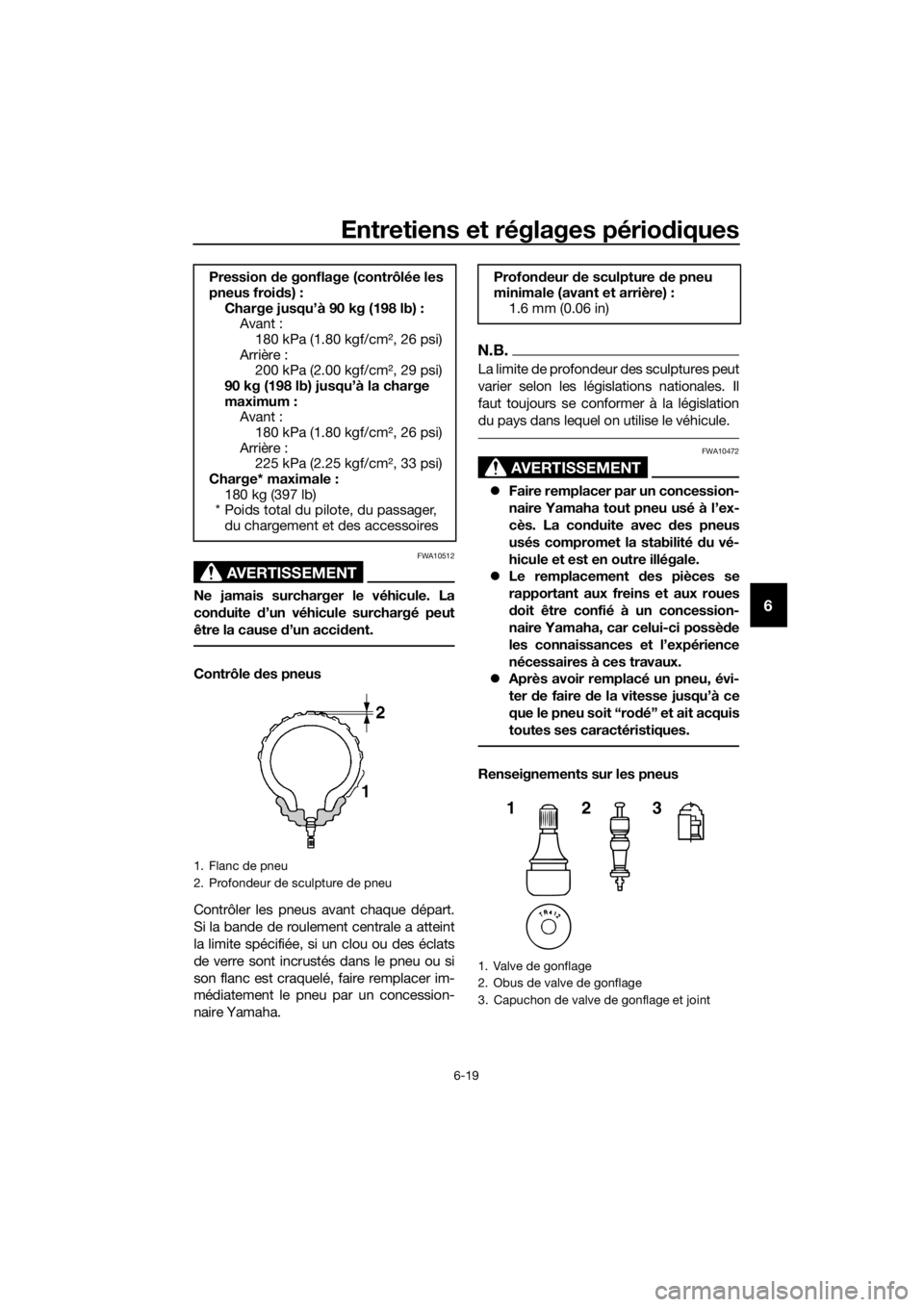

Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
N.B.
La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concession-
naire Yamaha, car celui-ci possède
les connaissances et l’expérience
nécessaires à ces travaux.
Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquis
toutes ses caractéristiques.
Renseignements sur les pneus Pression de gonflage (contrôlée les
pneus froids) :
Charge jusqu’à 90 kg (198 lb) :
Avant :
180 kPa (1.80 kgf/cm², 26 psi)
Arrière :
200 kPa (2.00 kgf/cm², 29 psi)
90 kg (198 lb) jusqu’à la charge
maximum :
Avant :
180 kPa (1.80 kgf/cm², 26 psi)
Arrière :
225 kPa (2.25 kgf/cm², 33 psi)
Charge* maximale :
180 kg (397 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
123
U5D7F6F0.book Page 19 Wednesday, June 17, 2015 3:55 PM

Entretiens et réglages périodiques
6-20
6
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10902
Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.
Toujours remettre correctement les
capuchons de valve en place afin de
prévenir toute chute de la pression
de gonflage.
Afin d’éviter tout dégonflement des
pneus lors de la conduite, utiliser
exclusivement les valves et obus de
valve figurant ci-dessous.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il
convient de respecter les consignes qui
suivent.
Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.
Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.
Faire “chauffer” les pneus avant de
rouler à grande vitesse.
Toujours adapter la pression de
gonflage aux conditions de
conduite.
Pneu avant :
Taille :
100/80-17 M/C 52H(PIRELLI)-
52S(MICHELIN)
Fabricant/modèle :
PIRELLI/SPORT DEMON
MICHELIN/PILOT STREET
Pneu arrière :
Taille :
130/70-17 M/C 62H(PIRELLI)-
62S(MICHELIN)
Fabricant/modèle :
PIRELLI/SPORT DEMON
MICHELIN/PILOT STREET
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
V3002 (d’origine)
U5D7F6F0.book Page 20 Wednesday, June 17, 2015 3:55 PM

Entretiens et réglages périodiques
6-21
6
FAU21963
Roues coulées
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU22046

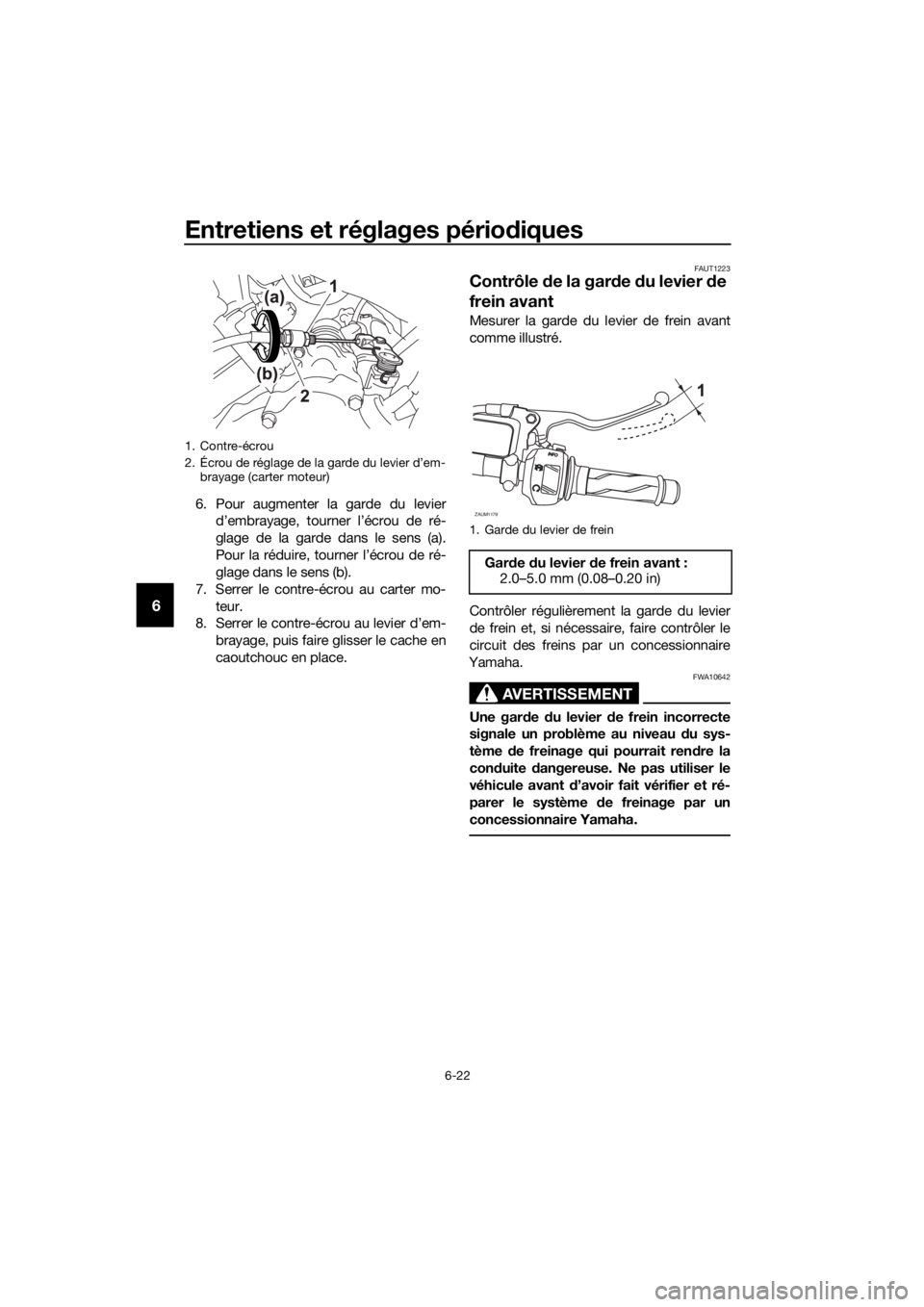

Réglage de la garde du levier
d’embrayage
Mesurer la garde du levier de frein comme
illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
1. Faire glisser vers l’arrière le cache en
caoutchouc au levier d’embrayage.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde du levier
d’embrayage, tourner la vis de réglage
de la garde dans le sens (a). Pour la ré-
duire, tourner la vis de réglage dans le
sens (b).
N.B.

a été obtenue comme expliqué ci-dessus,
sauter les étapes 4…7.
4.
tournant la vis de réglage au levier

5. Desserrer le contre-écrou au carter
moteur.
1.
brayage
2.
Garde du levier d’embrayage :
10.0–15.0 mm (0.39–0.59 in)
U5D7F6F0.book Page 21 Wednesday, June 17, 2015 3:55 PM

Entretiens et réglages périodiques
6-22
6
6. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
7. Serrer le contre-écrou au carter mo-
teur.
8. Serrer le contre-écrou au levier d’em-
brayage, puis faire glisser le cache en
caoutchouc en place.
FAUT1223
Contrôle de la garde du levier de
frein avant
Mesurer la garde du levier de frein avant
comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, faire contrôler le
circuit des freins par un concessionnaire
Yamaha.
AVERTISSEMENT
FWA10642
Une garde du levier de frein incorrecte
signale un problème au niveau du sys-
tème de freinage qui pourrait rendre la
conduite dangereuse. Ne pas utiliser le
véhicule avant d’avoir fait vérifier et ré-
parer le système de freinage par un
concessionnaire Yamaha.
1. Contre-écrou
2. Écrou de réglage de la garde du levier d’em-
brayage (carter moteur)
1. Garde du levier de frein
Garde du levier de frein avant :
2.0–5.0 mm (0.08–0.20 in)
ZAUM1179
INFOINFO
U5D7F6F0.book Page 22 Wednesday, June 17, 2015 3:55 PM

Entretiens et réglages périodiques
6-23
6
FAUM1355

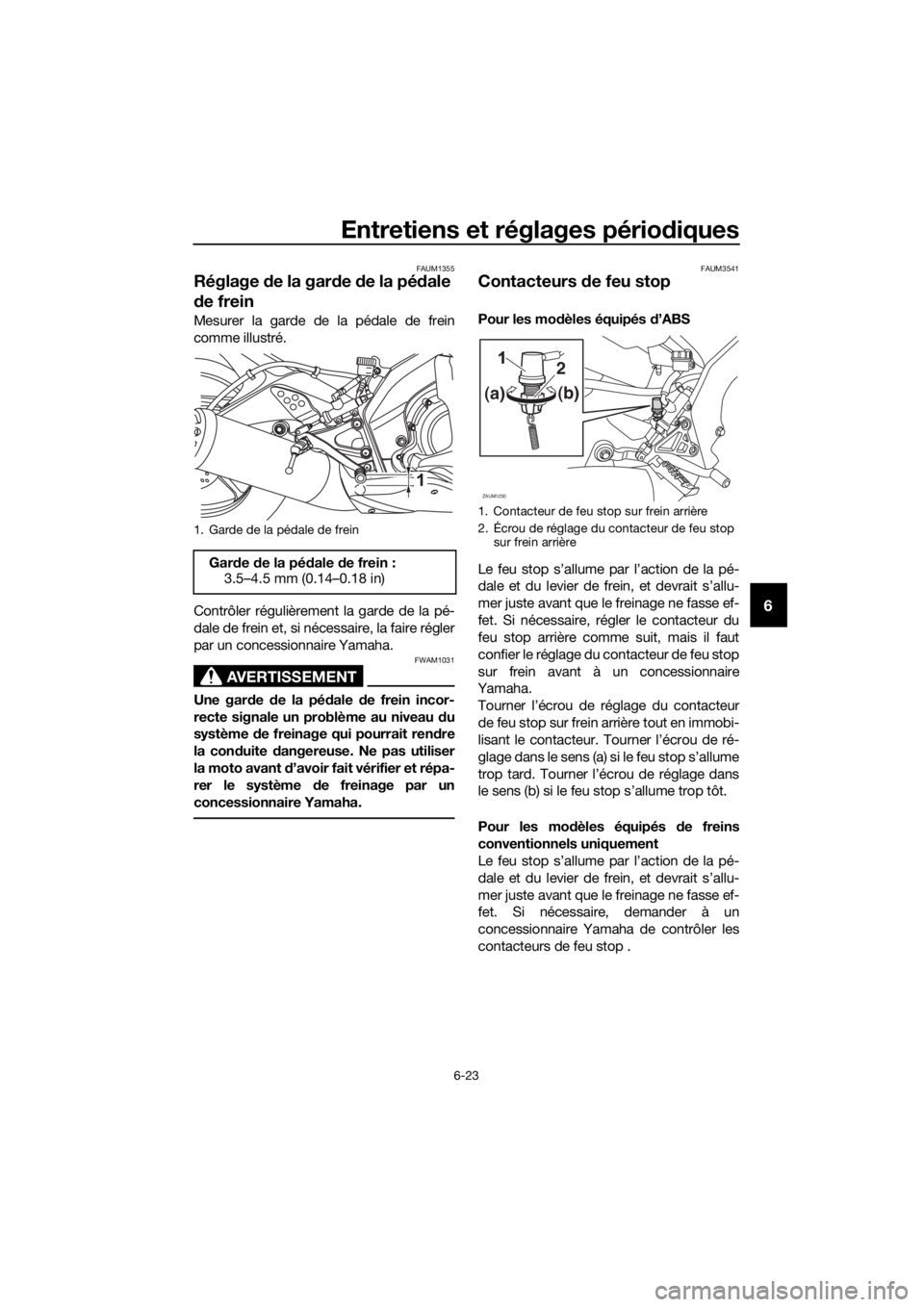

Réglage de la garde de la pédale
de frein
Mesurer la garde de la pédale de frein
comme illustré.
Contrôler régulièrement la garde de la pé-
dale de frein et, si nécessaire, la faire régler
par un concessionnaire Yamaha.
AVERTISSEMENT
FWAM1031
Une garde de la pédale de frein incor-
recte signale un problème au niveau du
système de freinage qui pourrait rendre
la conduite dangereuse. Ne pas utiliser
la moto avant d’avoir fait vérifier et répa-
rer le système de freinage par un
concessionnaire Yamaha.
FAUM3541
Contacteurs de feu stop
Pour les modèles équipés d’ABS
Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allu-
mer juste avant que le freinage ne fasse ef-
fet. Si nécessaire, régler le contacteur du
feu stop arrière comme suit, mais il faut
confier le réglage du contacteur de feu stop
sur frein avant à un concessionnaire
Yamaha.
Tourner l’écrou de réglage du contacteur
de feu stop sur frein arrière tout en immobi-
lisant le contacteur. Tourner l’écrou de ré-
glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans
le sens (b) si le feu stop s’allume trop tôt.
Pour les modèles équipés de freins
conventionnels uniquement
Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allu-
mer juste avant que le freinage ne fasse ef-
fet. Si nécessaire, demander à un
concessionnaire Yamaha de contrôler les
contacteurs de feu stop .
1. Garde de la pédale de frein
Garde de la pédale de frein :
3.5–4.5 mm (0.14–0.18 in)
1. Contacteur de feu stop sur frein arrière
2. Écrou de réglage du contacteur de feu stop
sur frein arrière
ZAUM1230
2
(a)(b)
U5D7F6F0.book Page 23 Wednesday, June 17, 2015 3:55 PM

Entretiens et réglages périodiques
6-24
6
FAU22393

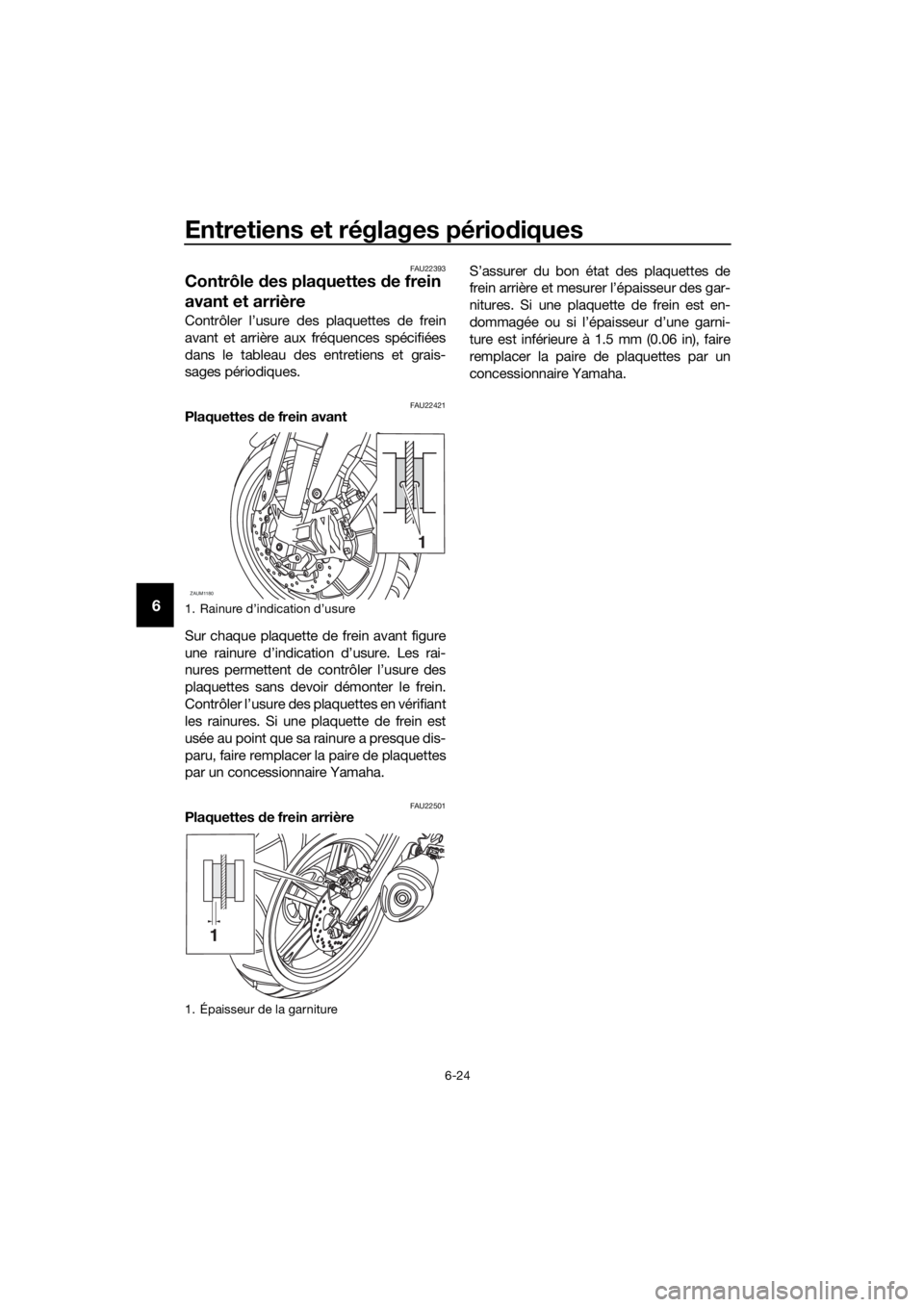

Contrôle des plaquettes de frein
avant et arrière
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU22421Plaquettes de frein avant
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point que sa rainure a presque dis-
paru, faire remplacer la paire de plaquettes
par un concessionnaire Yamaha.
FAU22501Plaquettes de frein arrièreS’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garni-
ture est inférieure à 1.5 mm (0.06 in), faire
remplacer la paire de plaquettes par un
concessionnaire Yamaha.
1. Rainure d’indication d’usure
1. Épaisseur de la garniture
ZAUM1180
1
U5D7F6F0.book Page 24 Wednesday, June 17, 2015 3:55 PM

Entretiens et réglages périodiques
6-25
6
FAU40262

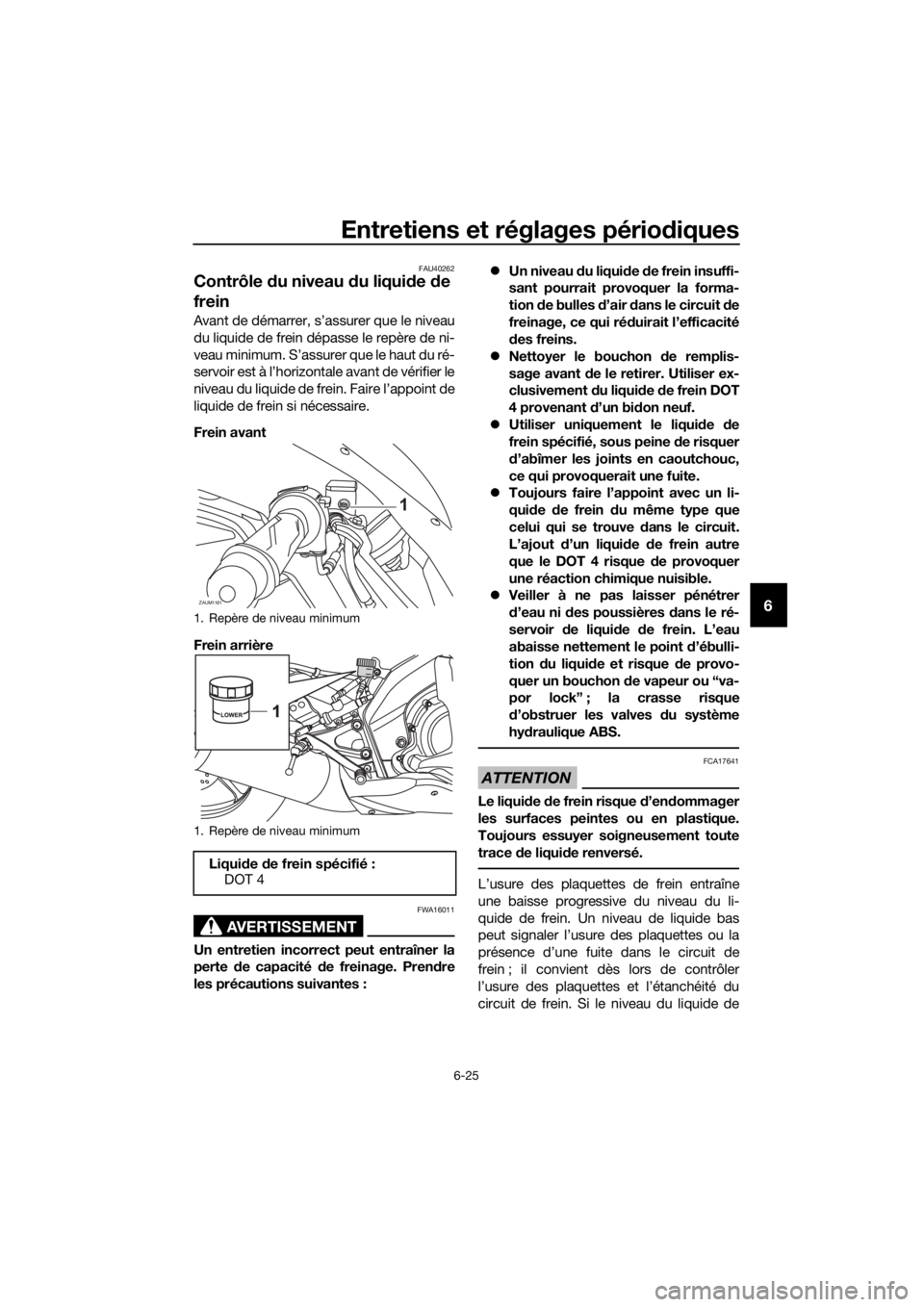

Contrôle du niveau du liquide de
frein
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant
Frein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Prendre
les précautions suivantes :Un niveau du liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui réduirait l’efficacité
des freins.
Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liquide de frein DOT
4 provenant d’un bidon neuf.
Utiliser uniquement le liquide de
frein spécifié, sous peine de risquer
d’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
Toujours faire l’appoint avec un li-
quide de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liquide de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
Veiller à ne pas laisser pénétrer
d’eau ni des poussières dans le ré-
servoir de liquide de frein. L’eau
abaisse nettement le point d’ébulli-
tion du liquide et risque de provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d’obstruer les valves du système
hydraulique ABS.
ATTENTION
FCA17641
Le liquide de frein risque d’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liquide renversé.
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la
présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
1. Repère de niveau minimum
1. Repère de niveau minimum
Liquide de frein spécifié :
DOT 4
ZAUM1181
INFOINFO
U5D7F6F0.book Page 25 Wednesday, June 17, 2015 3:55 PM

Entretiens et réglages périodiques
6-26
6
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.FAU22733
Changement du liquide de frein
Faire changer le liquide de frein par un
concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques. Il convient égale-
ment de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi
que les durites de frein aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
Bagues d’étanchéité : Remplacer
tous les deux ans.
Durites de frein : Remplacer tous les
quatre ans.
U5D7F6F0.book Page 26 Wednesday, June 17, 2015 3:55 PM

Entretiens et réglages périodiques
6-27
6
FAU22762

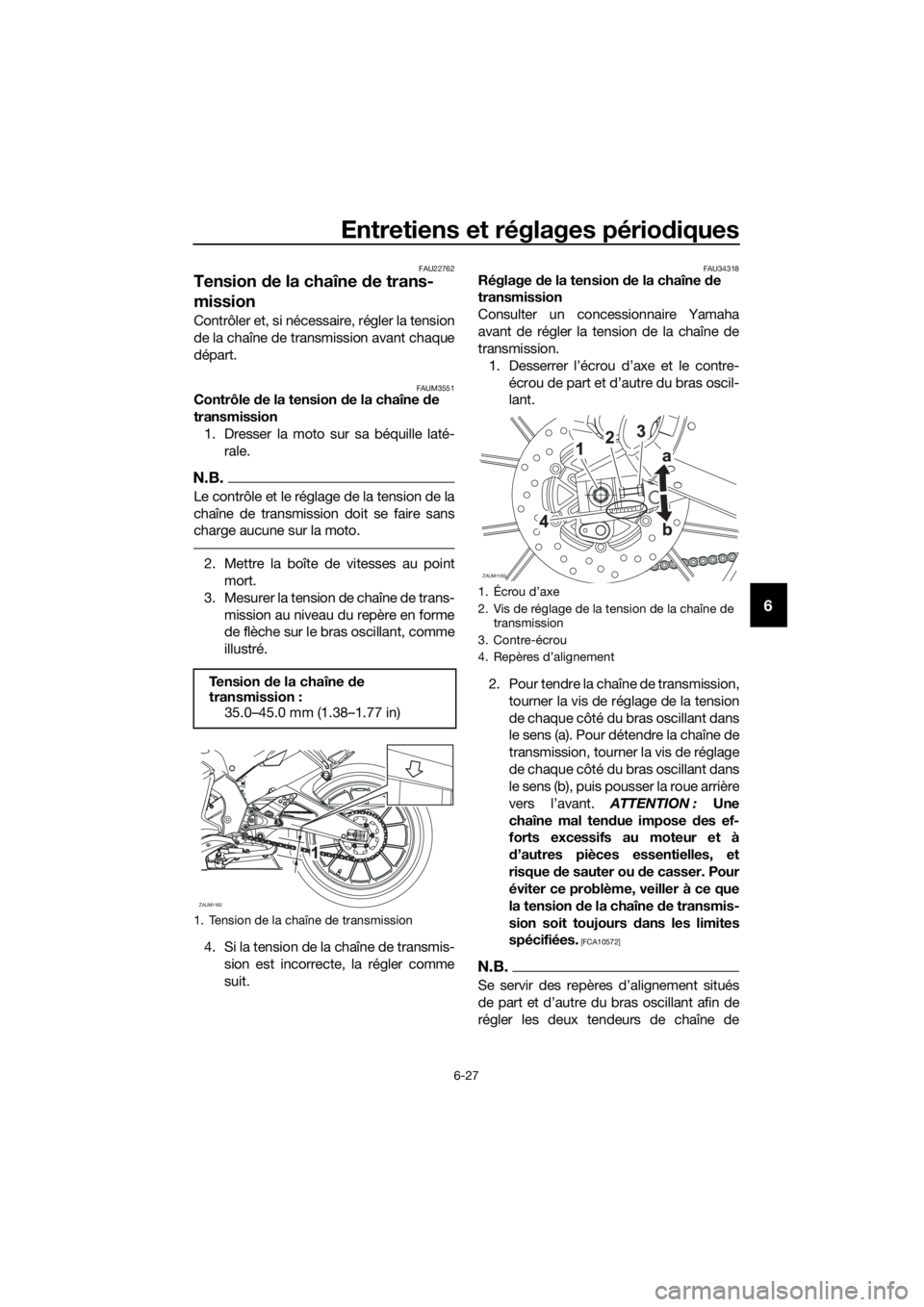

Tension de la chaîne de trans-
mission
Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAUM3551Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté-
rale.
N.B.
Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.
2. Mettre la boîte de vitesses au point
mort.
3. Mesurer la tension de chaîne de trans-
mission au niveau du repère en forme
de flèche sur le bras oscillant, comme
illustré.
4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU34318Réglage de la tension de la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.
1. Desserrer l’écrou d’axe et le contre-
écrou de part et d’autre du bras oscil-
lant.
2. Pour tendre la chaîne de transmission,
tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage
de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue arrière
vers l’avant. ATTENTION : Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et
risque de sauter ou de casser. Pour
éviter ce problème, veiller à ce que
la tension de la chaîne de transmis-
sion soit toujours dans les limites
spécifiées.
[FCA10572]
N.B.


régler les deux tendeurs de chaîne de Te n s i o n de la chaîne de
transmission :
35.0–45.0 mm (1.38–1.77 in)
1. Tension de la chaîne de transmission
ZAUM1182
1. Écrou d’axe
2. Vis de réglage de la tension de la chaîne de
transmission
3. Contre-écrou
4. Repères d’alignement
ZAUM1183
U5D7F6F0.book Page 27 Wednesday, June 17, 2015 3:55 PM

Entretiens et réglages périodiques
6-28
6
transmission de façon identique, et donc,
de permettre un alignement de roue cor-
rect.
3. Serrer l’écrou d’axe, puis serrer les
contre-écrous à leur couple de ser-
rage spécifique.
4. S’assurer que les tendeurs de chaîne
sont réglés de la même façon, que la
tension de la chaîne est correcte, et
que la chaîne se déplace sans accroc.
FAU23026
Nettoyage et graissage de la
chaîne de transmission
Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.
ATTENTION
FCA10584
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.
1. Laver la chaîne à l’aide de pétrole et
d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela
endommagerait ses joints toriques.
[FCA11122]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-
raient contenir des additifs qui en-
dommageraient les joints toriques
de la chaîne de transmission.
[FCA11112]
Couples de serrage :
Écrou d’axe :
85 Nm (8.5 m·kgf, 61 ft·lbf)
Contre-écrou :
16 Nm (1.6 m·kgf, 12 ft·lbf)
U5D7F6F0.book Page 28 Wednesday, June 17, 2015 3:55 PM
