YAMAHA YZF-R125 2017 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos
6-39
6
SAU67131
Apoyo de la motocicleta
Puesto que este modelo no dispone de ca-
ballete central, utilice un soporte de mante-
nimiento cuando desmonte la rueda
delantera o trasera o al realizar otras opera-
ciones de mantenimiento para las que sea
necesario mantener la motocicleta en posi-
ción vertical.
Compruebe que la motocicleta se encuen-
tre en una posición estable y horizontal an-
tes de iniciar cualquier operación de
mantenimiento.
SAU25872
Identificación de averías
Aunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para reparar co-
rrectamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,
incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
1. Soporte de mantenimiento (ejemplo)
1
UBR6S0S0.book Page 39 Wednesday, August 10, 2016 3:01 PM

Mantenimiento y ajustes periódicos
6-40
6
SAU68070

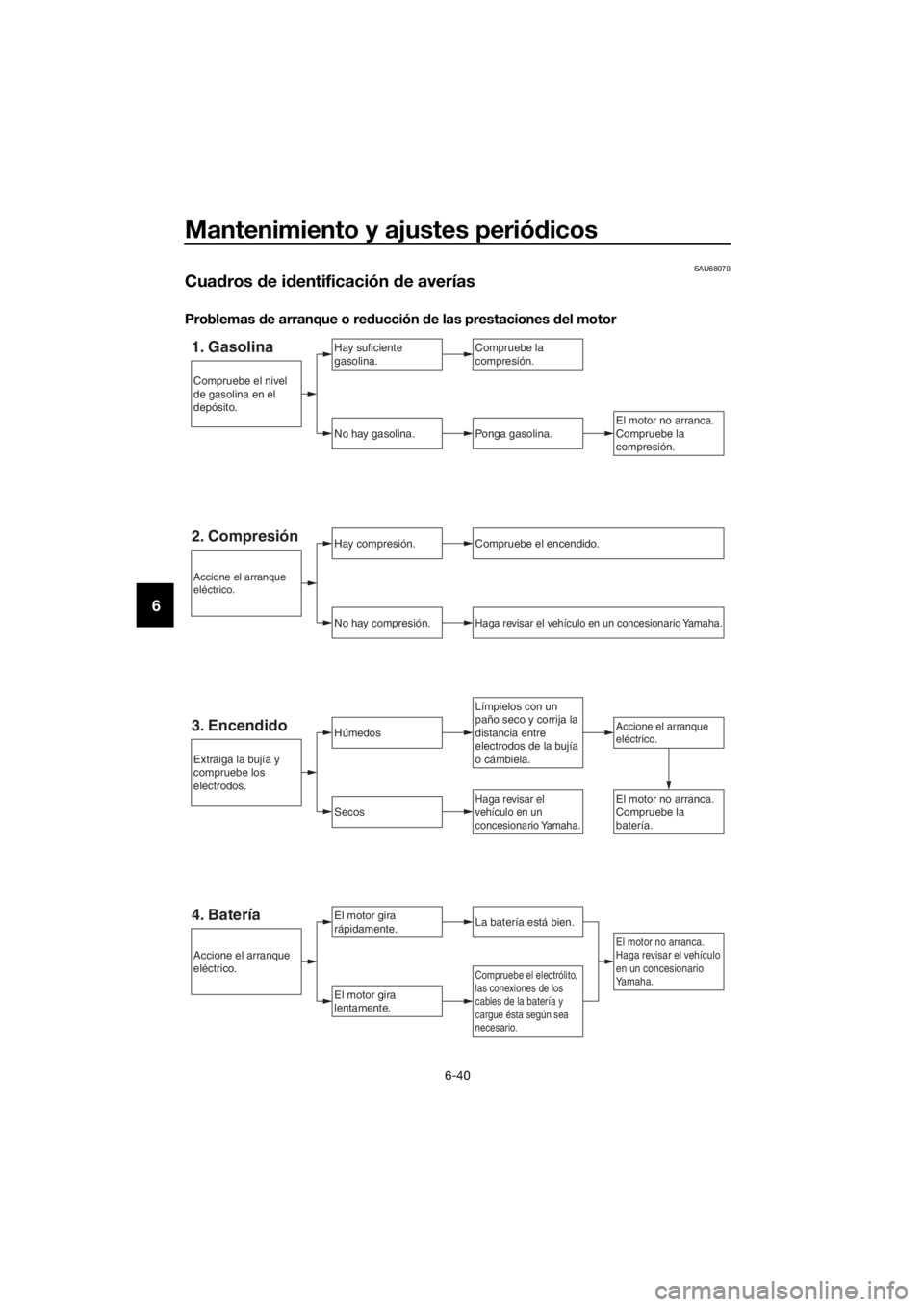

Cuadros de identificación de averías
Problemas de arranque o reducción de las prestaciones del motor
1. GasolinaHay suficiente
gasolina.
No hay gasolina.
Compruebe la
compresión.
Ponga gasolina.
El motor gira
rápidamente.
Accione el arranque
eléctrico.
El motor gira
lentamente.
El motor no arranca.
Compruebe la
compresión.
Límpielos con un
paño seco y corrija la
distancia entre
electrodos de la bujía
o cámbiela.
Compruebe el electrólito,
las conexiones de los
cables de la batería y
cargue ésta según sea
necesario.
4. BateríaLa batería está bien.
El motor no arranca.
Haga revisar el vehículo
en un concesionario
Yamaha.
3. EncendidoHúmedos
SecosEl motor no arranca.
Compruebe la
batería.Haga revisar el
vehículo en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los
electrodos.
Accione el arranque
eléctrico.
Accione el arranque
eléctrico.
Compruebe el nivel
de gasolina en el
depósito.
Hay compresión.Compruebe el encendido.
No hay compresión.Haga revisar el vehículo en un concesionario Yamaha.
2. Compresión
UBR6S0S0.book Page 40 Wednesday, August 10, 2016 3:01 PM

Mantenimiento y ajustes periódicos
6-41
6
Sobrecalentamiento del motor
ADVERTENCIA
SWA10401
No quite el tapón del radiador cuando el motor y el radiador estén calientes.
Puede salir un chorro a presión de líquido y vapor calientes y provocar graves
lesiones. Espere hasta que se haya enfriado el motor.
Después de extraer el perno de retención del tapón del radiador coloque un tra-
po grueso, como una toalla, sobre él; luego gire lentamente el tapón en el sen-
tido contrario al de las agujas del reloj hasta el tope para que se libere toda la
presión residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo
mientras lo gira en el sentido contrario al de las agujas del reloj y luego extrái-
galo.
NOTA
Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma pro-
visional, siempre que la cambie por el líquido refrigerante recomendado lo antes posible.
Espere hasta que se
haya enfriado el motor.
Compruebe el nivel
de líquido refrigerante
en el depósito y en el
radiador.Añada líquido
refrigerante.
(Ver NOTA).
El nivel de líquido
refrigerante es
correcto.
No hay fugas.
Hay una fuga.El nivel de líquido
refrigerante está bajo.
Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar
el sistema de
refrigeración por un
concesionario Yamaha.
Arranque el motor. Si el motor se sobrecalienta de
nuevo haga revisar y reparar el sistema de
refrigeración por un concesionario Yamaha.
UBR6S0S0.book Page 41 Wednesday, August 10, 2016 3:01 PM

Cuidados y almacenamiento de la motocicleta
7-1
7
SAU37834
Precaución relativa al color mate
ATENCIÓN
SCA15193
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o
dañará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAUM2453
Cuidados
Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el
aspecto general de una motocicleta. El cui-
dado frecuente y adecuado no sólo se
ajusta a los términos de la garantía, sino
que además mantiene la buena imagen de
la motocicleta, prolonga su vida útil y opti-
miza sus prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los obtu-
radores, las juntas, los piñones, la ca-
dena de transmisión y los ejes de las
ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCIÓN
SCA10773
No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona
afectada durante más tiempo del
que figure en las instrucciones. Asi-
mismo, enjuague completamente la
UBR6S0S0.book Page 1 Wednesday, August 10, 2016 3:01 PM

Cuidados y almacenamiento de la motocicleta
7-2
7
zona con agua, séquela inmediata-
mente y a continuación aplique un
protector en aerosol contra la co-
rrosión.
Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias con
agua, se puede diluir en ella un de-
tergente suave. Se debe eliminar
con agua abundante todo residuo
de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.
No utilice productos químicos fuer-
tes para las piezas de plástico. Evi-
te utilizar trapos o esponjas que
hayan estado en contacto con pro-
ductos de limpieza fuertes o abrasi-
vos, disolventes o diluyentes,
combustible (gasolina), desoxidan-
tes o antioxidantes, líquido de fre-
nos, anticongelante o electrólito.
No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.
Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos productos
de limpieza para plásticos pueden
dejar rayas sobre el parabrisas.
Pruebe el producto sobre un pe-
queña parte oculta del parabrisaspara asegurarse de que no deja
marcas. Si se raya el parabrisas,
utilice un pulimento de calidad para
plásticos después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los in-
sectos se eliminarán más fácilmente si se
cubre la zona con un trapo húmedo duran-
te unos minutos antes de limpiarla. Utilice
la esponja especial, situada debajo del jue-
go de herramientas, para limpiar el silencia-
dor y eliminar cualquier decoloración del
mismo.
Después de conducir con lluvia, junto al
mar o en calles donde se haya esparcido
sal
La sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.
NOTA
La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10792]
2. Después de secar la motocicleta, apli-
que un protector contra la corrosión
en aerosol sobre todas las superficies
UBR6S0S0.book Page 2 Wednesday, August 10, 2016 3:01 PM

Cuidados y almacenamiento de la motocicleta
7-3
7
de metal, incluidas las superficies cro-
madas y chapadas con níquel, para
prevenir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de
transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
4. Se recomienda aplicar un aerosol an-
ticorrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
5. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11132
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,pruebe la capacidad de frenado y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN
SCA10801
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
UBR6S0S0.book Page 3 Wednesday, August 10, 2016 3:01 PM

Cuidados y almacenamiento de la motocicleta
7-4
7
SAU43204
Almacenamiento
Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.
ATENCIÓN
SCA10811
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante
varios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger el cilindro, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bujía
y seguidamente coloque esta so-
bre la culata para que los electro-dos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite). ¡ADVERTENCIA! Para
evitar daños o lesiones por chis-
pas, conecte a masa los electro-
dos de la bujía cuando haga
girar el motor.
[SWA10952]
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para
evitar que los neumáticos se degra-
den en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de
0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-33.
NOTA
Efectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
UBR6S0S0.book Page 4 Wednesday, August 10, 2016 3:01 PM

Especificaciones
8-1
8
Dimensiones:
Longitud total:
1950 mm (76.8 in)
Anchura total:
695 mm (27.4 in)
Altura total:
1065 mm (41.9 in)
Altura del asiento:
825 mm (32.5 in)
Distancia entre ejes:
1350 mm (53.1 in)
Holgura mínima al suelo:
155 mm (6.10 in)
Radio de giro mínimo:
3.1 m (10.17 ft)
Peso:
Peso en orden de marcha:
143 kg (315 lb)
Motor:
Tipo de motor:
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros:
Cilindro sencillo
Cilindrada:
124 cm3
Calibre × Carrera:
52.0 × 58.6 mm (2.05 × 2.31 in)
Relación de compresión:
11.2 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:
Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-40
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Con repuesto de filtro de aceite:
1.00 L (1.06 US qt, 0.88 Imp.qt)
Cantidad de líquido refrigerante:
Depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)Radiador (incluidas todas las rutas):
1.00 L (1.06 US qt, 0.88 Imp.qt)
Filtro de aire:
Elemento del filtro de aire:
Elemento seco
Combustible:
Combustible recomendado:
Gasolina súper sin plomo (Gasohol [E10]
aceptable)
Capacidad del depósito de combustible:
11.5 L (3.04 US gal, 2.53 Imp.gal)
Cantidad de reserva de combustible:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Inyección de gasolina:
Cuerpo del acelerador:
Marca ID:
BR61 00
Bujía(s):
Fabricante/modelo:
NGK/CR9E
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)
Embrague:
Tipo de embrague:
Húmedo, multidisco
Transmisión:
Relación de reducción primaria:
73/24 (3.042)
Transmisión final:
Cadena
Relación de reducción secundaria:
48/14 (3.429)
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
34/12 (2.833)
2a:
30/16 (1.875)
3a:
30/22 (1.364)
4a:
24/21 (1.143)
5a:
22/23 (0.957)
6a:
21/25 (0.840)
UBR6S0S0.book Page 1 Wednesday, August 10, 2016 3:01 PM

Especificaciones
8-2
8
Chasis:
Tipo de bastidor:
Semi doble cuna
Ángulo del eje delantero:
25.0 grados
Distancia entre perpendiculares:
89 mm (3.5 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
100/80-17 M/C 52H(PIRELLI)-
52S(MICHELIN)
Fabricante/modelo:
PIRELLI/SPORT DEMON
Fabricante/modelo:
MICHELIN/PILOT STREET
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
130/70-17 M/C 62H(PIRELLI)-
62S(MICHELIN)
Fabricante/modelo:
PIRELLI/SPORT DEMON
Fabricante/modelo:
MICHELIN/PILOT STREET
Carga:
Carga máxima:
180 kg (397 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
180 kPa (1.80 kgf/cm2, 26 psi)
Trasero:
200 kPa (2.00 kgf/cm2, 29 psi)
Condiciones de carga:
90–180 kg (198–397 lb)
Delantero:
180 kPa (1.80 kgf/cm2, 26 psi)
Trasero:
225 kPa (2.25 kgf/cm2, 33 psi)
Rueda delantera:
Tipo de rueda:
Rueda de fundiciónTamaño de la llanta:
17xMT2.75
Rueda trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17 x MT3.75
Freno delantero:
Tipo:
Freno hidráulico monodisco
Líquido de frenos especificado:
DOT 4
Freno trasero:
Tipo:
Freno hidráulico monodisco
Líquido de frenos especificado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
130 mm (5.1 in)
Suspensión trasera:
Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
114 mm (4.5 in)
Sistema eléctrico:
Sistema de tensión:
12 V
Sistema de encendido:
TCI
Sistema estándar:
Magneto CA
Batería:
Modelo:
12N5.5-4A / YUASA
Voltaje, capacidad:
12 V, 5.5 Ah (10 HR)
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Potencia de la bombilla × cantidad:
Faro:
H7, 55.0 W x 2
UBR6S0S0.book Page 2 Wednesday, August 10, 2016 3:01 PM

Especificaciones
8-3
8
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
10.0 W × 2
Luz de intermitencia trasera:
10.0 W × 2
Luz auxiliar:
5.0 W × 2
Luz de la matrícula:
5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Luz indicadora de luz de carretera:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS:
LED
Fusible:
Fusible principal:
20.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido:
7.5 A
Fusible del motor del ventilador del radiador:
5.0 A
Fusible de la unidad de control del sistema
ABS:
10.0 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS:
20.0 A
Fusible de repuesto:
10.0 A
UBR6S0S0.book Page 3 Wednesday, August 10, 2016 3:01 PM
