YAMAHA YZF-R125 2021 Manuale de Empleo (in Spanish)

Información relativa a la seguridad
1-4
1
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no re-
comendadas específicamente por
Yamaha, incluso si las vende e instala un
concesionario Yamaha.
Repuestos, accesorios y mo dificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren su diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
 No instale nunca accesorios o lleve
carga que puedan afectar a las pres-
taciones de la motocicleta. Revise
cuidadosamente el accesorio antes
de utilizarlo, a fin de cerciorarse de
que de ningún modo reduzca la dis-
tancia al suelo ni el ángulo de inclina-
ción, ni limite el recorrido de la
suspensión, el recorrido de la direc-
ción o el funcionamiento de los man-
dos ni obstaculice las luces o
reflectores.
• Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o grandes pueden afectar gravemen-
te a la estabilidad de la motocicleta
por sus efectos aerodinámicos. La
motocicleta puede adquirir una ten-
dencia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran ta-
maño.
• Algunos accesorios pueden obligar al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
 Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del mo-
tor, con el consiguiente peligro.
UB5GS2S0.book Page 4 Monday, July 20, 2020 9:05 AM

Información relativa a la seguridad
1-5
1
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-18 las especifica-
ciones de los neumáticos e información so-
bre su mantenimiento y sustitución.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones si-
guientes antes de transportar la motocicle-
ta en otro vehículo.  Retire cualquier elemento suelto de la
motocicleta.
 Compruebe que el grifo de gasolina (si
está equipado) esté cerrado y no haya
fugas de gasolina.
 Ponga una marcha (modelos con
transmisión manual).
 Asegure la motocicleta con sujecio-
nes o correas adecuadas fijadas a
piezas sólidas de la motocicleta,
como el bastidor o la brida triple de la
horquilla superior delantera (y no, por
ejemplo, los manillares montados en
goma, los intermitentes o cualquier
pieza que pudiera romperse). Elija la ubicación de las correas con deteni-
miento para evitar que generen fric-
ción y rayen las superficies pintadas
durante el transporte.
 Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicle-
ta no rebote excesivamente durante el
transporte.UB5GS2S0.book Page 5 Monday, July 20, 2020 9:05 AM

Descripción
2-1
2
SAU10411
Vista izquierda
5
9
6
7
8
2
3,4
1
1. Tapón del depósito de gasolina (página 3-15)
2. Batería (página 6-32)
3. Fusibles (página 6-33)
4. Juego de herramientas (página 6-2)
5. Caballete lateral (página 3-20)
6. Tubo de drenaje del filtro de aire
7. Pedal de cambio (página 3-13)
8. Tornillo de ajuste del ralentí (página 6-17) 9. Depósito de líquido refrigerante (página 6-14)
UB5GS2S0.book Page 1 Monday, July 20, 2020 9:05 AM

Descripción
2-2
2
SAU10421

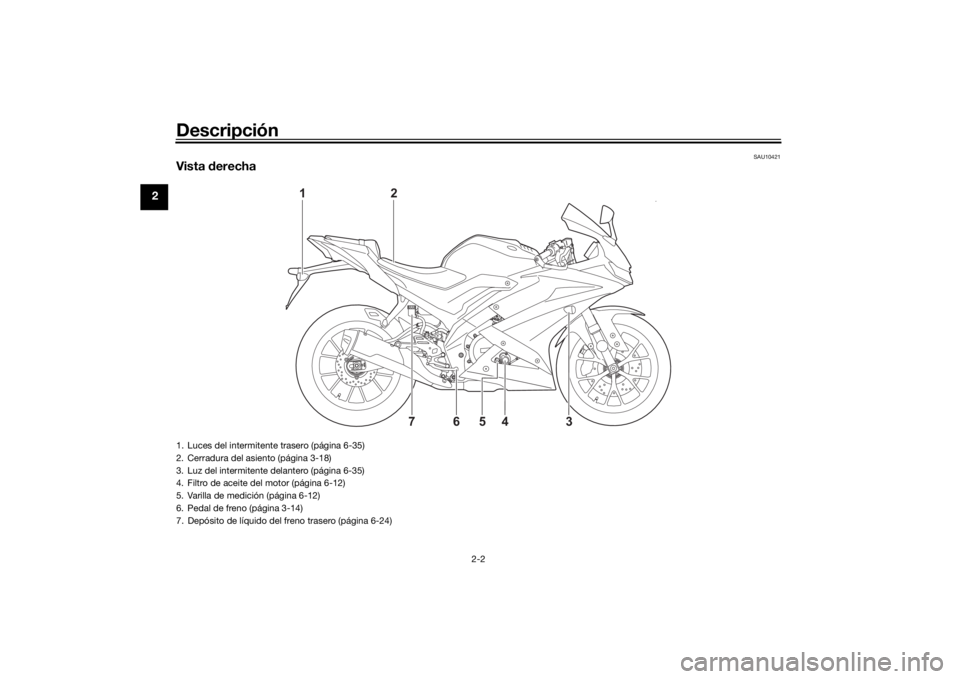

Vista derecha
2
1
4
76
3
5
1. Luces del intermitente trasero (página 6-35)
2. Cerradura del asiento (página 3-18)
3. Luz del intermitente delantero (página 6-35)
4. Filtro de aceite del motor (página 6-12)
5. Varilla de medición (página 6-12)
6. Pedal de freno (página 3-14)
7. Depósito de líquido del freno trasero (página 6-24)UB5GS2S0.book Page 2 Monday, July 20, 2020 9:05 AM

Descripción
2-3
2
SAU10431
Mandos e instrumentos
12 34 6
578
1. Maneta de embrague (página 3-13)
2. Interruptores izquierdos del manillar (página 3-12)
3. Indicador multifunción (página 3-4)
4. Interruptor principal/Bloqueo de la dirección (página 3-1)
5. Depósito de líquido del freno delantero (página 6-24)
6. Interruptores derechos del manillar (página 3-12)
7. Puño del acelerador (página 6-17)
8. Maneta de freno (página 3-14)
UB5GS2S0.book Page 3 Monday, July 20, 2020 9:05 AM

Funciones de los instrumentos y man dos
3-1
3
SAU10462
Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
SAU85050
ENCENDIDO (ON)
Todos los circuitos eléctricos reciben co-
rriente y las luces del vehículo se encien-
den. Se puede arrancar el motor. La llave
no se puede extraer.NOTA Para evitar la descarga de la batería,
no deje la llave en la posición de con-
tacto con el motor parado.
 El faro se encienden automáticamente
cuando arranca el motor. 
El faro permanece encendido hasta
que se gira la llave a “OFF”, incluso si
el motor se cala.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pued e perder el con-
trol o sufrir un acci dente.
SAU10696
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave. Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda o a la derecha.
2. Con la llave en la posición “OFF”, em- pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo vol-
viendo a girar ligeramente el manillar a la
derecha o a la izquierda.
ZAUE0971
1. Empujar.
2. Girar.12
UB5GS2S0.book Page 1 Monday, July 20, 2020 9:05 AM

Funciones de los instrumentos y man dos
3-2
3
Para desbloquear la direcciónDesde la posición “L OCK”, empuje la llave
y gírela a la posición “OFF”.
SAU4939N
Luces in dica doras y luces de avi-
so
SAU11022
Luz in dica dora de intermitencia “ ”
Esta luz indicadora parpadea cuando está
activada una luz de intermitencia.
SAU11061
Luz ind icadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Luz ind icadora de la luz de carretera
“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11449
Luz de aviso de la temperatura del líqui-
d o refrigerante “ ”
Esta luz de aviso se enciende cuando el
motor se recalienta. En ese caso, pare el
motor inmediatamente y deje que se enfríe.
(Véase la página 6-38).
En los vehículos con ventilador del radia-
dor, el o los ventiladores se activan auto-
máticamente en función de la temperatura
del líquido refrigerante.NOTACuando se da el contacto, la luz se encien-
de durante unos segundos y luego se apa-
ga. Si la luz no se enciende o permanece
encendida, haga comprobar el vehículo en
un concesionario Yamaha.
1. Empujar.
2. Girar.12
1. Luz de cambio
2. Luz indicadora de intermitencia “ ”
3. Luz indicadora de la luz de carretera “ ”
4. Luz indicadora del sistema antibloqueo de frenos (ABS) “ ”
5. Luz indicadora de avería “ ”
6. Luz de aviso de la temperatura del líquido refrigerante “ ”
7. Luz indicadora de punto muerto “ ”ZAUM15665 6 7
2
3
4
1
ABS
UB5GS2S0.book Page 2 Monday, July 20, 2020 9:05 AM

Funciones de los instrumentos y man dos
3-3
3
ATENCIÓN
SCA10022
No mantenga el motor en marcha si se
está recalentan do.
SAU88330
Luz in dica dora de avería (MIL) “ ”
Esta luz se enciende o parpadea si se de-
tecta una anomalía en el motor u otro siste-
ma de control del vehículo. En ese caso,
haga revisar el sistema de autodiagnóstico
del vehículo en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar dando el contacto. La
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende inicialmente cuando se da el
contacto o permanece encendida, haga re-
visar el vehículo en un concesionario
Yamaha.ATENCIÓN
SCA26820
Si la luz MIL comienza a parpa dear, re-
d uzca el régimen del motor para evitar
d años en el sistema de escape.NOTAEl motor se controla de forma sensible para
que el sistema de diagnóstico incorporado
detecte el deterioro y el mal funcionamien- to del sistema de control de emisiones. De-
bido a estas especificaciones, la luz MIL
puede encenderse o parpadear a causa de
modificaciones del vehículo, falta de man-
tenimiento o un uso excesivo o inadecuado
de la motocicleta. Para evitarlo, tenga en
cuenta estas precauciones.
 No intente modificar el software de la
unidad de control del motor.
 No instale ningún accesorio eléctrico
que interfiera con el control del motor.
 No utilice accesorios ni piezas no ori-
ginales para la suspensión, bujías, in-
yectores, sistema de escape, etc.
 No modifique las especificaciones de
la transmisión (cadena, piñones, llan-
tas, neumáticos, etc.).
 No desmonte ni altere el sensor de
O2, el sistema de inducción de aire ni
piezas del escape (catalizadores o
EXUP, etc.).
 Mantenga adecuadamente la cadena
de transmisión.
 Mantenga la presión correcta de los
neumáticos.
 Mantenga la altura correcta del pedal
de freno para evitar que el freno trase-
ro arrastre.
 No utilice el vehículo en condiciones
extremas. Por ejemplo, apertura y cie-
rre repetidos o excesivos del acelera- dor, acelerones, derrapajes,
caballitos, uso prolongado del embra-
gue a medias, etc.
SAU69895
Luz
de aviso d el sistema ABS “ ”
Esta luz de aviso se enciende cuando se da
el contacto por primera vez y se apaga
después de iniciar la marcha. Si la luz de
aviso se enciende durante la marcha, es
posible que el sistema antibloqueo de fre-
nos no funcione correctamente.
ADVERTENCIA
SWA16043
Si la luz de aviso d el sistema ABS no se
apaga al alcanzar los 10 km/h (6 mi/h) o
si se encien de durante la marcha:
 Extreme las precauciones para evi-
tar el posible bloqueo de las rue das
en una frena da de emergencia.
 Haga revisar el vehículo en un con-
cesionario Yamaha lo antes posi-
ble.
SAU80372
Luz de cambio
Esta luz se puede ajustar para que se en-
cienda y se apague a las revoluciones del
motor seleccionadas. (Consulte la página
3-9).
ABS
UB5GS2S0.book Page 3 Monday, July 20, 2020 9:05 AM

Funciones de los instrumentos y man dos
3-4
3
NOTACuando se da el contacto, la luz se encien-
de durante unos segundos y luego se apa-
ga. Si la luz no se enciende, haga revisar el
vehículo en un concesionario Yamaha.
SAUM4011
In dica dor multifunción
ADVERTENCIA
SWA12423
Antes de mo dificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha pue de dis-
traer al con ductor, con el consiguiente
riesgo de acci dente.El indicador multifunción está provisto de
los elementos siguientes:
 un velocímetro
 un reloj
 un indicador de gasolina
 un indicador de VVA
 un tacómetro
 un indicador de la marcha selecciona-
da 
un visor multifunción
 una luz indicadora de la sincroniza-
ción del cambio
 un dispositivo de autodiagnóstico
NOTAExcepto para acceder a la pantalla de
control de brillo y de la luz indicadora
de la sincronización del cambio o para
mostrar la pantalla de bienvenida, la
llave debe girarse a “ ” para poder
utilizar los botones “SELECT” y “RE-
SET” para ajustar el indicador multi-
función.
 Reino Unido: Para cambiar entre kiló-
metros y millas, mantenga pulsado el
botón “SELECT”.
1. Botón “SELECT”
2. Botón “RESET”ZAUM1567
1
2
UB5GS2S0.book Page 4 Monday, July 20, 2020 9:05 AM

Funciones de los instrumentos y man dos
3-5
3
Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.
Mo do reloj
El reloj indica la hora en el sistema de 12
horas. Para poner el reloj en hora
1. Mantenga pulsados los botones “SE-
LECT” y “RESET” simultáneamente.
2. Cuando los dígitos de las horas co- miencen a parpadear, utilice el botón
“RESET” para ajustar las horas.
3. Pulse el botón “SELECT”; los minutos comienzan a parpadear.
4. Utilice el botón “RESET” para ajustar los minutos.
5. Pulse el botón “SELECT” para iniciar
el reloj.
In dica dor de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el nivel de gasolina. Cuando el último seg-
mento comience a parpadear, ponga gaso-
lina lo antes posible.
Al girar la llave a “ ”, los segmentos del
indicador de gasolina recorren una vez
toda la escala de niveles y luego vuelven al
nivel actual a fin de comprobar el circuito
eléctrico.
NOTAEl indicador de gasolina está equipado con
un sistema de autodiagnóstico. Si el siste-
ma detecta una anomalía en el circuito
eléctrico del indicador de gasolina, el indi-
cador parpadea repetidamente. En ese ca-
so, haga revisar el vehículo en un
concesionario Yamaha.In
dica dor de VVA
1. Velocímetro
1. RelojZAUM1568
1
ZAUM1569
1
1. Indicador de gasolinaZAUM1570
1
1. Indicador VVA (acción variable de las válvu-
las)ZAUM1571
1
UB5GS2S0.book Page 5 Monday, July 20, 2020 9:05 AM
