YAMAHA YZF-R1M 2016 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
7-15
1
2
3
4
5
678
9
10
11
12
3. Se o líquido refrigerante se encontrar na marca de nível mínimo ou abaixo
desta, retire a carenagem B. (Consulte
a página 7-8.)
4. Retire a tampa do reservatório de refri- gerante, adicione líquido refrigerante
até à marca de nível máximo e, de-
pois, instale a tampa do reservatório.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do radiador en-
quanto o motor estiver quen-
te.
[PWA15162]
PRECAUÇÃO: Caso não
tenha líquido refrigerante, utilize
água destilada ou água macia. Não
utilize água dura ne m água salgada
pois danificam o motor. Caso tenha
utilizado água em vez de líquido re- frigerante, substitua-a por líquido
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10473]
5. Monte a carenagem.
PAU66520
Substituição do líquido refrigerante
1. Coloque o veículo numa superfície ni- velada e, se necessário, deixe o motor
arrefecer.
2. Retire a carenagem B e o painel D. (Consulte a página 7-8.)
3. Coloque um recipiente sob o motor
para recolher o líquido refrigerante
usado.
4. Retire a tampa do radiador. AVISO!
Nunca tente retirar a tampa do ra-
diador enquanto o motor estiver
quente.
[PWA10382]
5. Retire a cavilha de drenagem de refri- gerante e a anilha para drenar o siste-
ma de refrigeração.
1. Marca do nível máximo
2. Marca do nível mínimo1
2
1. Tampa do reservatório de refrigeranteCapacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Tampa do radiador
1
2CR-F8199-P1.book 15 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Manutenção periódica e ajustes
7-16
1
2
3
4
5
67
8
9
10
11
12
6. Retire a tampa do reservatório de refri- gerante.
7. Retire o reservatório de refrigerante, retirando as cavilhas, e depois vire-o
de cima para baixo para o esvaziar. 8. Depois do refrigerante estar totalmen-
te drenado, lave minuciosamente o
sistema de refrigeração com água lim-
pa da torneira.
9. Instale o reservatório de refrigerante, colocando as respetivas cavilhas.
10. Instale a cavilha de drenagem de refri-
gerante e a nova anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado.
11. Verta a quantidade especificada de lí- quido refrigerante recomendado no ra-
diador e no reservatório. 12. Coloque a tampa do reservatório de
refrigerante.
13. Desaperte a cavilha de drenagem de ar para permitir que o ar preso na
bomba de água seja libertado.
14. Quando começar a sair refrigerante,1. Cavilha de drenagem de refrigerante
2. Anilha
1. Tampa do reservatório de refrigerante
121
1. Reservatório de refrigerante
2. CavilhaBinário de aperto: Cavilha de drenagem de refrigerante:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
2
Proporção de mistura de anticonge-
lante/água: 1:1
Anticongelante recomendado:
Anticongelante de etilenoglicol de
alta qualidade com anticorrosivos
para motores em alumínio
Quantidade de líquido refrigerante: Radiador (incluindo todas as vias):2.25 L (2.38 US qt, 1.98 Imp.qt)
Reservatório de refr igerante (até à
marca do nível máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)1. Cavilha de drenagem de ar
1
2CR-F8199-P1.book 16 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Manutenção periódica e ajustes
7-17
1
2
3
4
5
678
9
10
11
12
aperte a cavilha de drenagem de ar
com o binário especificado.
15. Verta o líquido refrigerante especifica- do no radiador até este ficar cheio.
16. Instale a tampa do radiador.
17. Coloque o motor em funcionamento, deixe-o ao ralenti durante alguns mi-
nutos e depois desligue-o.
18. Retire a tampa do radiador para verifi- car o nível de líquido refrigerante no
radiador. Se necessário, acrescente lí-
quido refrigerante suficiente até que
atinja o topo do radiador e, finalmente,
coloque a tampa do radiador.
19. Coloque o motor em funcionamento e verifique se existem fugas de líquido
refrigerante no ve ículo. Caso detete
fugas de líquido refrigerante, solicite a
um concessionário Yamaha que verifi-
que o sistema de refrigeração.
20. Instale a carenagem e o painel.
PAU36765
Elemento do filtro de arO elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Solicite a um concessionário Yamaha que
substitua o elemento do filtro de ar.
PAU44735
Verificação da velocidade de
ralenti do motorVerifique a velocidade de ralenti do motor e,
se necessário, solicit e a um concessionário
Yamaha que a retifique.
Binário de aperto:
Cavilha de drenagem de ar:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Velocidade de ralenti do motor:1200–1400 rpm
2CR-F8199-P1.book 17 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Manutenção periódica e ajustes
7-18
1
2
3
4
5
67
8
9
10
11
12
PAU21386
Verificação da folga do punho do
aceleradorMeça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, solicite a
um concessionário Yamaha que a ajuste.
PAU21402
Folga das válvulasA folga das válvulas muda com a utilização,
resultando numa mistura inadequada de ar/
combustível e/ou ruído no motor. Para evi-
tar que isto ocorra, a folga das válvulas de-
verá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU70961
PneusOs pneus são o único contacto entre o veí-
culo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada pelos
pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA18370

A utilização deste veículo com a
pressão de ar dos pneus incorreta
pode causar ferimentos graves ou
morte devido à perda de controlo.

A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperaturaambiente).
1. Folga do punho do aceleradorFolga do punho do acelerador: 3.0–5.0 mm (0.12–0.20 in)
1
2CR-F8199-P1.book 18 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Manutenção periódica e ajustes
7-19
1
2
3
4
5
678
9
10
11
12
AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregadopode provocar um acidente.
Inspeção dos pneus
Os pneus devem ser verificados antes de cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
AVISO
PWA10472

Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.

A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.

Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respetivas ca-racterísticas ótimas.
Informações relativas aos pneus
Este modelo está equipado com pneus sem
câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
Pressão de ar dos pneus a frio:
Frente:250 kPa (2.50 kgf/cm
2, 36 psi)
Trás:
290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima*: 188 kg (414 lb)
* Peso total com condutor, passageiro, carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (frente e trás): 1.6 mm (0.06 in)
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com
vedante
2CR-F8199-P1.book 19 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Manutenção periódica e ajustes
7-20
1
2
3
4
5
67
8
9
10
11
12
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para garan-
tir que estão em condições para
continuarem a ser usados.
AVISO
PWA10482

Os pneus da frente e de trás devem
ser da mesma marca e modelo;
caso contrário, as características
de condução do motociclo podem
ser diferentes, o que poderia causar
um acidente.

Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.

Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante acondução a alta velocidade.
Depois de testes extensivos, apenas os
pneus abaixo listados estão aprovados
para este modelo pela Yamaha.
AVISO
PWA10601
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.
Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de pneus poderá rebentar a velocida-
des super altas.

Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “roda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.

Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.

Ajuste sempre a pressão de ar dos
pneus em conformidade com ascondições de utilização.
Pneu da frente:
Tamanho:120/70 ZR17MC (58W)
Fabricante/modelo:
BRIDGESTONE/BATTLAX RA-
CING STREET RS10F
PIRELLI/DIABLO SUPERCORSA
SP (YZF-R1)
Pneu de trás: Tamanho:
190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W)
(YZF-R1M)
Fabricante/modelo: BRIDGESTONE/BATTLAX RA-
CING STREET RS10R
PIRELLI/DIABLO SUPERCORSA
SP (YZF-R1)
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:TR412
Núcleo de válvula:
#9100 (de origem)
2CR-F8199-P1.book 20 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Manutenção periódica e ajustes
7-21
1
2
3
4
5
678
9
10
11
12
PAU66460
Rodas de magnésio fundidoPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos a estas rodas.
Antes de cada viagem, deverá verifi-
car se os aros da rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.

A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar em fraco desem-
penho, características de
manuseamento adversas e vida redu-
zida do pneu.
Estas rodas são feitas de magnésio e re-
querem cuidados especiais.

Ao equilibrar a roda, devem utilizar-se
pesos de encaixe para evitar riscar a
roda.

Inspecione regularmente a roda para
verificar se apresenta fendas e riscos.
Utilize tinta para retoques ou outro se- lante para evitar a corrosão.

Siga as instruções de limpeza indica-
das na página 8-1.
PAU67341
Ajuste da folga da alavanca da
embraiagemA folga da alavanca da embraiagem deverá
medir 10.0–15.0 mm (0.39–0.59 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a respetiva cavilha ajusta-
dora na alavanca da embraiagem na
direção (a). Para reduzir a folga da alavan-
ca da embraiagem, rode a cavilha ajustado-
ra na direção (b).NOTACaso não consiga obter a folga especifica-1. Cavilha ajustadora da folga da alavanca
da embraiagem
2. Folga da alavanca da embraiagem
1
2 (a)
(b)
2CR-F8199-P1.book 21 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Manutenção periódica e ajustes
7-22
1
2
3
4
5
67
8
9
10
11
12
da para a alavanca da embraiagem seguin-
do os procedimentos descritos acima, façao seguinte. 1. Rode a cavilha ajustadora na alavan- ca da embraiagem totalmente na dire-
ção (a) para desapertar o cabo da
embraiagem.
2. Retire a carenagem B. (Consulte a página 7-8.)
3. Desaperte a contraporca mais abaixo
no cabo da embraiagem.
4. Para aumentar a folga da alavanca da embraiagem, rode a respetiva porca
ajustadora na direção (a). Para reduzir
a folga da alavanca da embraiagem,
rode a porca ajustadora na direção (b).
5. Aperte a contraporca. 6. Monte a carenagem.
PAU37914
Verificação da folga da alavanca
do travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solicite
a um concessionário Yamaha que inspecio-
ne o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-

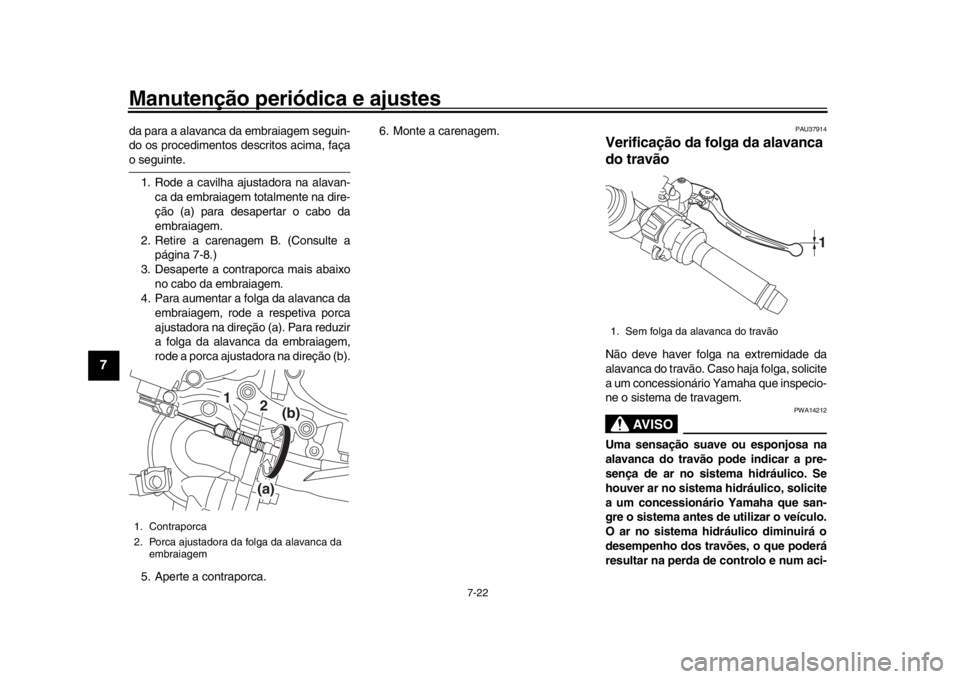

1. Contraporca
2. Porca ajustadora da folga da alavanca da
embraiagem
1 2
(a)(b)
1. Sem folga da alavanca do travão
1
2CR-F8199-P1.book 22 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Manutenção periódica e ajustes
7-23
1
2
3
4
5
678
9
10
11
12
dente.
PAU36504
Interruptores das luzes dos
travõesA luz do travão, que é ativada pelo pedal do
travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, solicite a
um concessionário Yamaha que ajuste os
interruptores da luz do travão.
PAU22393
Verificação das pastilhas dos
travões da frente e de trásDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU36891

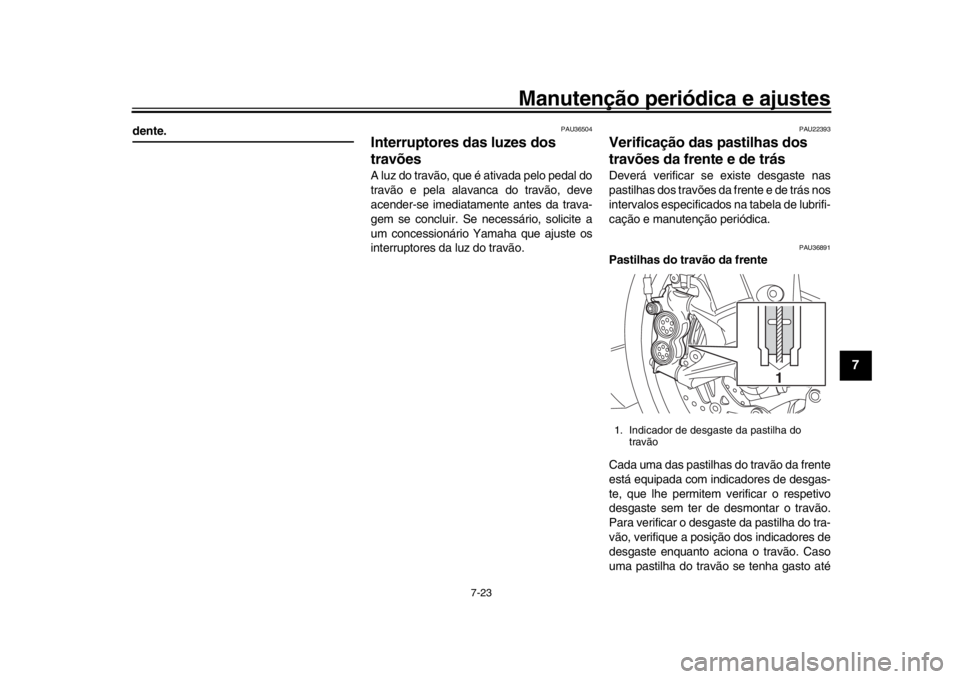

Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com indicadores de desgas-
te, que lhe permitem verificar o respetivo
desgaste sem ter de desmontar o travão.
Para verificar o desgaste da pastilha do tra-
vão, verifique a posição dos indicadores de
desgaste enquanto aciona o travão. Caso
uma pastilha do travão se tenha gasto até1. Indicador de desgaste da pastilha do travão
1
2CR-F8199-P1.book 23 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Manutenção periódica e ajustes
7-24
1
2
3
4
5
67
8
9
10
11
12
ao ponto em que um indicador de desgaste
atinja o disco do trav ão, solicite a um con-
cessionário Yamaha que substitua as pasti-
lhas do travão como um conjunto.
PAU48071
Pastilhas do travão de trás
Cada uma das pastilhas do travão de trás
está equipada com um indicador de des-
gaste, que lhe permite verificar o respetivo
desgaste sem ter de desmontar o travão.
Para verificar o nível de desgaste da pasti-
lha do travão, verifique a ranhura indicadora
de desgaste. Caso uma pastilha do travão
se tenha gasto até ao ponto em que a ra-
nhura indicadora de desgaste tenha quase
aparecido, solicite a um concessionário
Yamaha que substitua as pastilhas do tra- vão como um conjunto.
PAU22582
Verificação do nível de líquido
dos travõesAntes de conduzir, verifique se o líquido dos
travões se encontra acima da marca de ní-
vel mínimo. Ao verificar o nível do líquido,
certifique-se de que o topo do reservatório
se encontra na horizontal. Reabasteça o lí-
quido dos travões, se necessário.
Travão dianteiro
1. Ranhura indicadora de desgaste da
pastilha do travão
1
1
1. Marca do nível mínimo
1
2CR-F8199-P1.book 24 ページ ２０１５年８月２９日　土曜日　午後３時１０分
