Utilização e questões impo rtantes relativas à condução
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-mentos.
PAU68220
NOTAEste modelo está equipado com:
uma unidade de medição de inércia
(IMU) que desliga o motor em caso de
queda. Neste caso, o visor indicará o
código de erro 30 mas isto não é uma
avaria. Rode a chave para “OFF” e de-
pois para “ON” para eliminar o código
de erro. Se não o fizer, o motor não li-
gará, apesar de este dar sinal quando
é premido o interruptor de arranque.

um sistema de paragem automática
do motor. O motor desliga-se automa-
ticamente se for deixado em ralenti du-
rante 20 minutos. Se o motor deixar de
funcionar, basta premir o interruptorde arranque para o voltar a ligar.
PAU67072
Colocar o motor em
funcionamentoPara que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:
A transmissão está em ponto morto.

A transmissão está engrenada com a
alavanca da embraiagem acionada e
o descanso lateral para cima. (Consul-
te a página 4-48.)
1. Rode a chave para “ON” e certifi- que-se de que o interruptor de para-
gem do motor está regulado para “ ”.
As seguintes luzes de advertência e
indicadores luminosos deverão acen-
der-se durante alguns segundos e de-
pois apagar-se.
Luz de advertência do nível de
combustível

Indicador luminoso do ponto de
mudança de velocidade

Luz de advertência de problema no
motor e do sistema

Indicador luminoso do controlo de
estabilidade

Indicador luminoso do sistema
imobilizador
A luz de advertência do ABS deve
acender-se quando a chave é roda-
2CR-F8199-P1.book 1 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Utilização e questões importantes relativas à condução
6-2
1
2
3
4
567
8
9
10
11
12
da para “ON” e manter-se ligada até
o veículo atingir uma velocidade de
10 km/h (6 mi/h).
A luz de advertência da pressão do
óleo e da temperatura do refrigerante
deve acender-se, desligar-se breve-
mente e, depois, permanecer ligada
até o motor ser ligado.
PRECAUÇÃO
PCA22510
Se uma luz de advertência ou um indica-
dor luminoso não funcionar da forma
acima descrita, consulte a página 4-6
para obter instruções quanto à verifica-
ção do circuito da luz de advertência eindicador luminoso correspondente. 2. Mude a transmissão para ponto morto. (O indicador luminoso de ponto morto
deve acender-se.)
3. Coloque o motor em funcionamento, premindo o interruptor de arranque.
Se o motor não arrancar dentro de 5
segundos após premir o interruptor de
arranque, aguarde 10 segundos antes
de voltar a premir o interruptor para
permitir a reposição da tensão da ba-
teria.PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun- ca acelere profundamente com o motor
frio!
PAU67080
Mudança de velocidadesA mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque,
aceleração, subi-
da de encostas, etc.

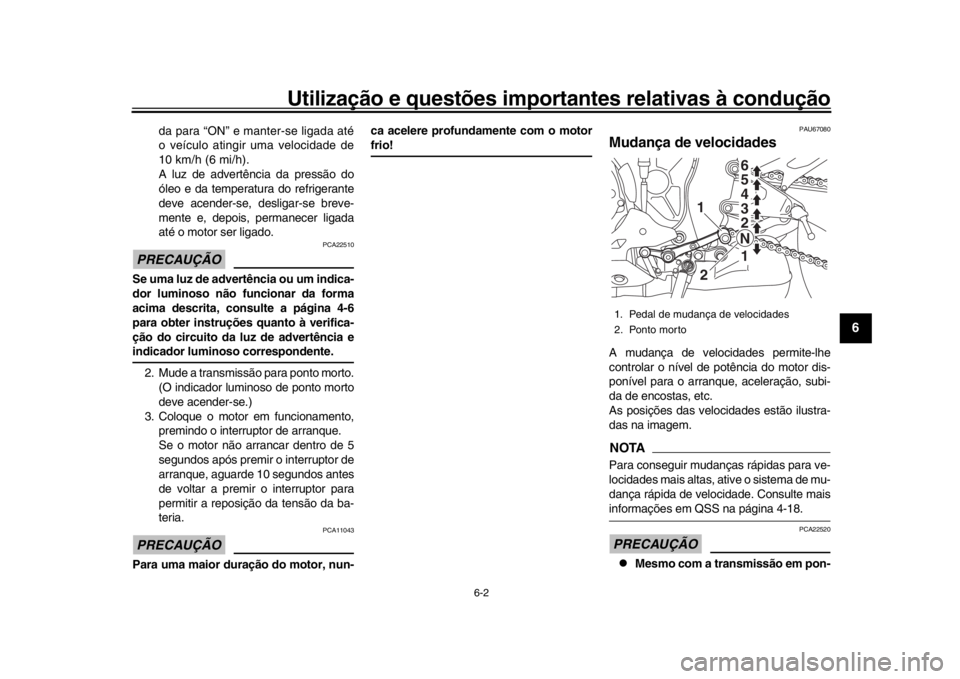

As posições das velocidades estão ilustra-
das na imagem.NOTAPara conseguir mudanç as rápidas para ve-
locidades mais altas, ative o sistema de mu-
dança rápida de velocidade. Consulte maisinformações em QSS na página 4-18.PRECAUÇÃO
PCA22520

Mesmo com a transmissão em pon-
1. Pedal de mudança de velocidades
2. Ponto morto
1
1
2
2 3 4
5 6
N
2CR-F8199-P1.book 2 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Utilização e questões importantes relativas à condução
6-3
1
2
3
4
56
7
8
9
10
11
12
to morto, não deslize o veículo du-
rante longos períodos de tempo
com o motor desligado e não o re-
boque durante grandes distâncias.
A transmissão é devidamente lubri-
ficada apenas quando o motor está
a funcionar. Uma lubrificação ina-
dequada poderá danificar a trans-
missão.

Exceto quando mudar para uma ve-
locidade superior com o QSS ativa-
do, utilize sempre a embraiagem
para mudar de velocidade de modo
a evitar danos no motor, na trans-
missão e no sistema de transmis-
são, que não estão concebidos
para suportar o choque de uma mu-dança de velocidade forçada.
PAU16682
Para arrancar e acelerar 1. Puxe a alavanca da embraiagem para
desengatar a embraiagem.
2. Engrene a transmi ssão em primeira
velocidade. O indicador luminoso de
ponto morto deve apagar-se.
3. Abra o acelerador gradualmente e, si- multaneamente, liberte lentamente a
alavanca da embraiagem.
4. Nos pontos de mudança de velocida- de recomendados na tabela a seguir, feche o acelerador e, simultaneamen-
te, aperte rapidamente a alavanca da
embraiagem.
5. Engrene a transmissão em segunda velocidade. (Verifique se não engrena
a transmissão em ponto morto.)
6. Abra parcialmente o acelerador e li- berte gradualmente a alavanca da em-
braiagem.
7. Execute o mesmo procedimento para engrenar a transmissão na mudança
superior seguinte.
NOTAPara mudança de velocidades em condi-
ções normais de operação, use os pontosde mudança de velocidade recomendados.
PAU58270
Para desacelerar1. Liberte o acelerador e aplique os tra- vões dianteiro e tr aseiro suavemente
para abrandar o motociclo.
2. Nos pontos de mudança de velocida- de recomendados na tabela a seguir,
engrene uma velocidade inferior.
3. Quando o motociclo atinge 25 km/h (16 mi/h), quando o motor está prestes
a parar ou se funcionar irregularmen-
te, aperte a alavanca da embraiagem,
use os travões para abrandar o moto- ciclo e continue a mudar para uma ve-
locidade inferior conforme necessário.
4. Assim que o motociclo estiver parado, a transmissão pode ser engrenada em
ponto morto. O indicador luminoso de
ponto morto deve acender-se e, de-
pois, a alavanca da embraiagem pode
ser libertada.
AVISO
PWA17380

A travagem incorreta pode causar
perda de controlo ou de tração.
Deve utilizar sempre ambos os tra-
vões e aplicá-los suavemente.

Assegure-se de que o motociclo e o
motor abrandaram suficientemente
antes de engrenar uma velocidade
inferior. A engrenagem de uma ve-
locidade inferior quando a velocida-
de do veículo ou do motor for
excessiva pode causar a perda de
tração da roda traseira ou uma rota-
ção excessiva do motor. Isto pode
causar perda de controlo, um aci-
dente e ferimentos. Também pode
causar danos no motor ou no siste-ma de transmissão.
2CR-F8199-P1.book 3 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Utilização e questões importantes relativas à condução
6-4
1
2
3
4
567
8
9
10
11
12
PAU58280
Pontos de mudança de velocidade reco-
mendados
Os pontos de mudança de velocidade reco-
mendados durante a aceleração e a desa-
celeração estão ilustrados na seguinte
tabela.
PAU16811
Sugestões para a redução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
Mude rapidamente para uma velocida-
de superior e evite velocidades eleva-
das do motor durante a aceleração.

Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.

Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16842
Rodagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o pe-
ríodo entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam as
folgas de funcionamento adequadas. Du-
rante este período, deve- se evitar o funcio-
namento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17085
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 7000 rpm. PRECAUÇÃO: Após ter per-
corrido 1000 km (600 mi), o óleo do mo-
tor deverá ser mudado e o cartucho ou
elemento do filtro de óleo substituí-
do.
[PCA10303]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
Pontos de aumento de velocidade:
1.ª  2.ª: 20 km/h (12 mi/h)
2.ª  3.ª: 30 km/h (19 mi/h)
3.ª  4.ª: 40 km/h (25 mi/h)
4.ª  5.ª: 50 km/h (31 mi/h)
5.ª  6.ª: 60 km/h (37 mi/h)
Pontos de diminuição de velocidade:
6.ª  5.ª: 45 km/h (28 mi/h)
5.ª  4.ª: 35 km/h (22 mi/h)
4.ª  3.ª: 25 km/h (16 mi/h)
2CR-F8199-P1.book 4 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Utilização e questões importantes relativas à condução
6-5
1
2
3
4
56
7
8
9
10
11
12
de 8400 rpm.
1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.PRECAUÇÃO
PCA10311

Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.

Caso surja algum problema no mo-
tor durante o pe ríodo de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-rifique o veículo.
NOTADurante e após o período de rodagem do
motor, o calor do escape pode causar a
descoloração do tubo de escape, mas issoé normal.
PAU17214
EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312

Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.

Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.

Não estacione perto de erva ou de
outros materiais inflamáveis quepossam incendiar-se.
2CR-F8199-P1.book 5 ページ ２０１５年８月２９日　土曜日　午後３時１０分

7-1
1
2
3
4
5
678
9
10
11
12
Manutenção periódica e ajustes
PAU17246
A inspeção, ajuste e lubrificação periódicos
manterão o seu veículo no estado mais se-
guro e eficiente pos sível. A segurança é
uma obrigação do proprietário/condutor do
veículo. Os pontos mais importantes de ins-
peção, ajuste e lubrificação do veículo são
explicados nas páginas a seguir.
Os intervalos espec ificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da utili-
zação individual, os intervalos de manuten-
ção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for mantido em condi-
ções ou se a manutenção for efetuada
incorretamente, o risco de ferimentos ou
morte pode ser maior durante os proce-
dimentos de assistê ncia ou a utilização
do veículo. Se não estiver familiarizado
com a assistência ao veículo, solicite
este serviço a um concessionárioYamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli- gue o motor durante os procedimentos
de manutenção.

Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes elétricos
que podem provocar choques ou
incêndios.

Se o motor estive
r em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informaçõessobre o monóxido de carbono.AVISO
PWA15461
Os discos, pinças, cilindros e revesti-
mentos dos travões podem ficar muito
quentes durante a utilização. Para evitar
eventuais queimaduras, deixe os com-
ponentes dos travões arrefecer antes delhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção periódi-
ca que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos disposi-
tivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação de-
vidamente certificado (caso aplicável). Os
concessionários Yamaha possuem a for-
mação e o equipamento necessários para
realizar estes serviços em particular.
2CR-F8199-P1.book 1 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Manutenção periódica e ajustes
7-2
1
2
3
4
5
67
8
9
10
11
12
PAU67090
Jogo de ferramentas do
proprietárioO jogo de ferramentas do proprietário deve
ser guardado separadamente do veículo.
Contudo, há duas chaves hexagonais guar-
dadas por baixo do assento de passageiro.
(Consulte a página 4-38.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas destinam-se a ajudá-lo na
realização da manut enção preventiva e de
pequenas reparações. No entanto, são ne-
cessárias ferramentas adicionais, tal como
uma chave de binário, para realizar correta-
mente determinados trabalhos de manu-
tenção.
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionárioYamaha que o faça por si.

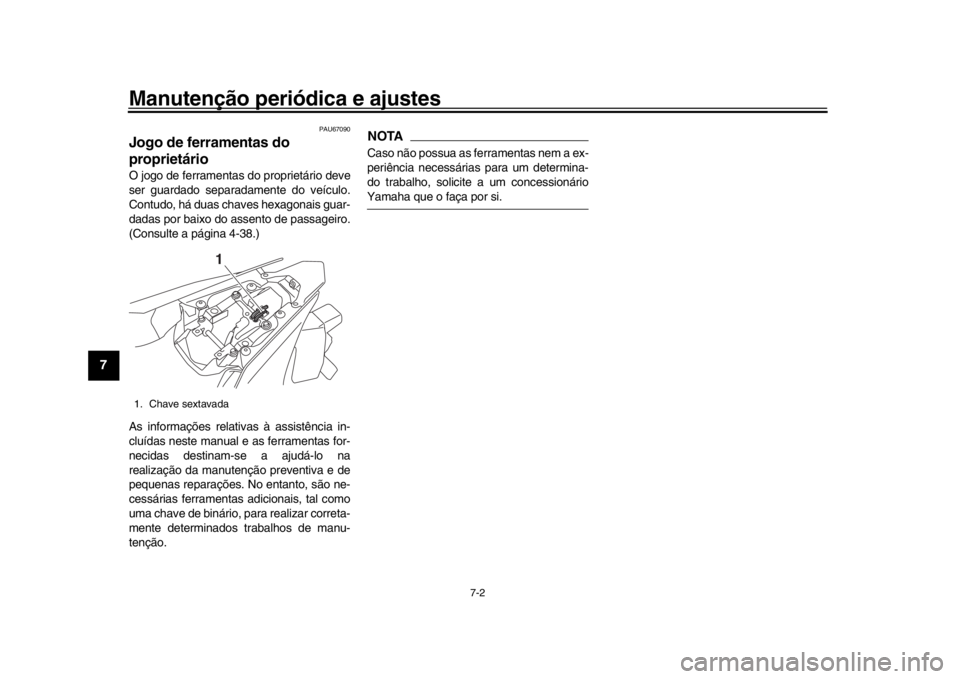

1. Chave sextavada
1
2CR-F8199-P1.book 2 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Manutenção periódica e ajustes
7-3
1
2
3
4
5
678
9
10
11
12
PAU46862
NOTA
As verificações anuais deverão ser efetuadas todos os anos, exceto se for efetuada uma manutenção com base nos quiló-
metros percorridos, ou no caso do Reino Unido, se for efetuada uma manutenção com base nas milhas percorridas.

A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).

Os itens marcados com um asterisco devem ser efetuados por um concessionário Yamaha na medida em que são necessárias fer-ramentas especiais, dados e capacidades técnicas.
PAU46911
Tabela de manutenção periódica para o sistema de controlo das emissõesN.º ITEMTRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Tubo de
combustível Verifique se os tubos de
combustível apresentam fendas
ou danos. 
2 *Velas de ignição Verifique o estado.
Limpe e corrija a distância.

Substitua. 
3 *Válvulas Verifique a folga das válvulas.
Cada 40000 km (24000 mi)
4 *Sistema de injeção
de combustível Ajuste a sincronização.

5 *Silencioso e tubo
de escape Verifique se o(s) grampo(s) de
parafuso está(estão) solto(s). 
6 *Sistema de indução
de ar
Verifique se a válvula de corte de
ar, a válvula por diapasão e o
tubo possuem danos.
Substitua eventuais peças danificadas, caso seja
necessário. 
2CR-F8199-P1.book 3 ページ ２０１５年８月２９日　土曜日　午後３時１０分

Manutenção periódica e ajustes
7-4
1
2
3
4
5
67
8
9
10
11
12
PAU1770M
Tabela de lubrificação e manutenção geralN.º ITEM TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Elemento do filtro
de ar Substitua.

2Embraiagem Verifique o funcionamento.

3 *Travão dianteiro Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. 
Substitua as pastilhas do travão. Sem pre que estiverem gastas até ao limite
4 *Travão traseiro Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. 
Substitua as pastilhas do travão. Sem pre que estiverem gastas até ao limite
5 *Tubos dos travões Verifique se apresentam fendas
ou danos.
Verifique se o direcionamento e a articulação estão corretos. 
Substitua. Cada 4 anos
6 *Líquido dos travões Mude. Cada 2 anos
7 *Rodas Verifique se apresentam desgaste
ou danos. 
8 *Pneus Verifique a profundidade da face
de rolamento e se existem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija. 
9 *Rolamentos de roda Verifique se os rolamentos estão
soltos ou se apresentam danos. 
2CR-F8199-P1.book 4 ページ ２０１５年８月２９日　土曜日　午後３時１０分
