Manutenzione e regolazioni periodiche
7-24
1
2
3
4
5
678
9
10
11
12

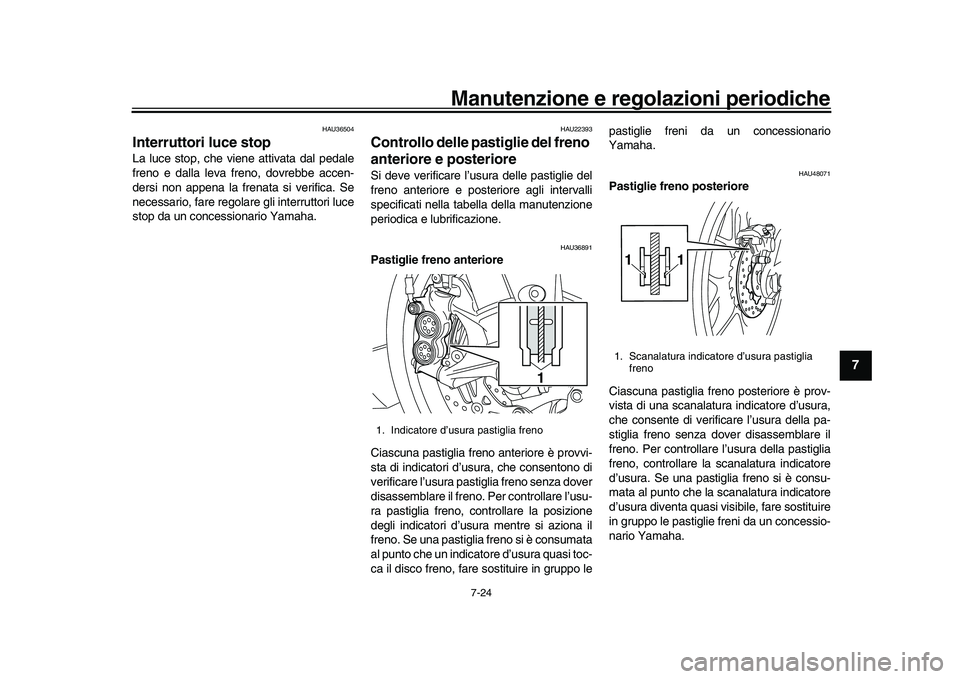

HAU36504
Interruttori luce stopLa luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, fare regolare gli interruttori luce
stop da un concessionario Yamaha.
HAU22393
Controllo delle pastiglie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabe lla della manutenzione
periodica e lubrificazione.
HAU36891
Pastiglie freno anteriore
Ciascuna pastiglia fre no anteriore è provvi-
sta di indicatori d’usura, che consentono di
verificare l’usura pastiglia freno senza dover
disassemblare il freno. Per controllare l’usu-
ra pastiglia freno, controllare la posizione
degli indicatori d’usura mentre si aziona il
freno. Se una pastiglia freno si è consumata
al punto che un indicatore d’usura quasi toc-
ca il disco freno, fare sostituire in gruppo le pastiglie freni da
un concessionario
Yamaha.
HAU48071
Pastiglie freno posteriore
Ciascuna pastiglia freno posteriore è prov-
vista di una scanalatura indicatore d’usura,
che consente di verificare l’usura della pa-
stiglia freno senza do ver disassemblare il
freno. Per controllare l’usura della pastiglia
freno, controllare la scanalatura indicatore
d’usura. Se una pastiglia freno si è consu-
mata al punto che la scanalatura indicatore
d’usura diventa quasi visibile, fare sostituire
in gruppo le pastiglie freni da un concessio-
nario Yamaha.
1. Indicatore d’usura pastiglia freno
1
1. Scanalatura indicatore d’usura pastiglia freno
1
1
2CR-9-H1.book 24 ページ ２０１５年９月４日　金曜日　午後５時５分

Manutenzione e regolazioni periodiche
7-25
1
2
3
4
5
67
8
9
10
11
12

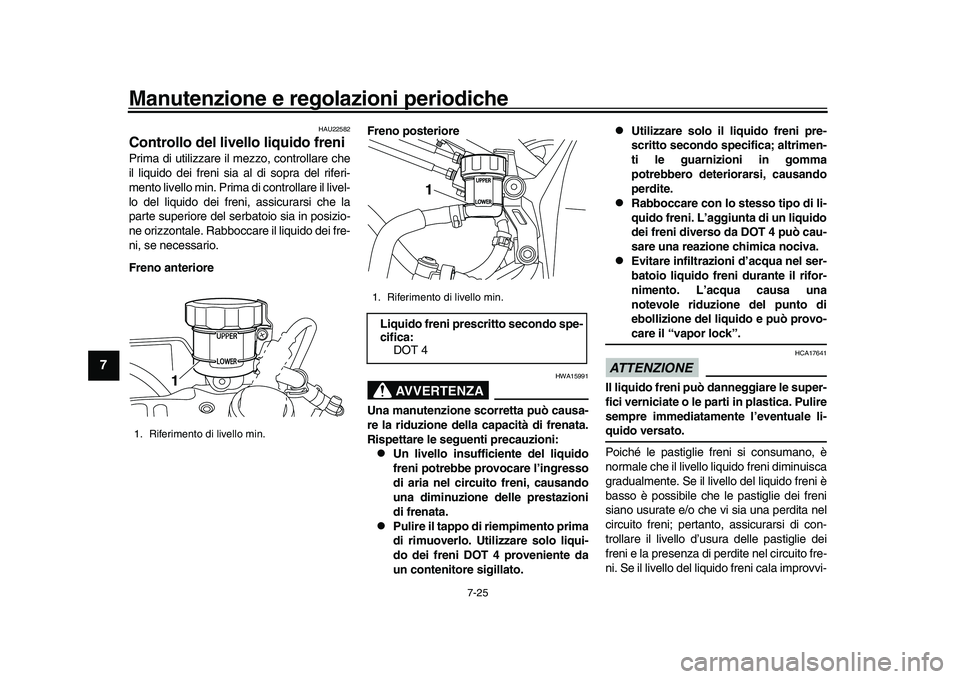

HAU22582
Controllo del livello liquido freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il livel-
lo del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei fre-
ni, se necessario.
Freno anteriore Freno posteriore
AVVERTENZA
HWA15991
Una manutenzione scorretta può causa-
re la riduzione della capacità di frenata.
Rispettare le seguenti precauzioni:
Un livello insufficiente del liquido
freni potrebbe provocare l’ingresso
di aria nel circuito freni, causando
una diminuzione delle prestazioni
di frenata.

Pulire il tappo di riempimento prima
di rimuoverlo. Utilizzare solo liqui-
do dei freni DOT 4 proveniente da
un contenitore sigillato.

Utilizzare solo il liquido freni pre-
scritto secondo specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.

Rabboccare con lo stesso tipo di li-
quido freni. L’aggiunta di un liquido
dei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.

Evitare infiltrazioni d’acqua nel ser-
batoio liquido freni durante il rifor-
nimento. L’acqua causa una
notevole riduzione del punto di
ebollizione del liquido e può provo-care il “vapor lock”.
ATTENZIONE
HCA17641
Il liquido freni può danneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale li-quido versato.
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto,
assicurarsi di con-
trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improvvi-
1. Riferimento di livello min.
1
1. Riferimento di livello min.Liquido freni prescritto secondo spe-
cifica: DOT 4
1
2CR-9-H1.book 25 ページ ２０１５年９月４日　金曜日　午後５時５分

Manutenzione e regolazioni periodiche
7-26
1
2
3
4
5
678
9
10
11
12

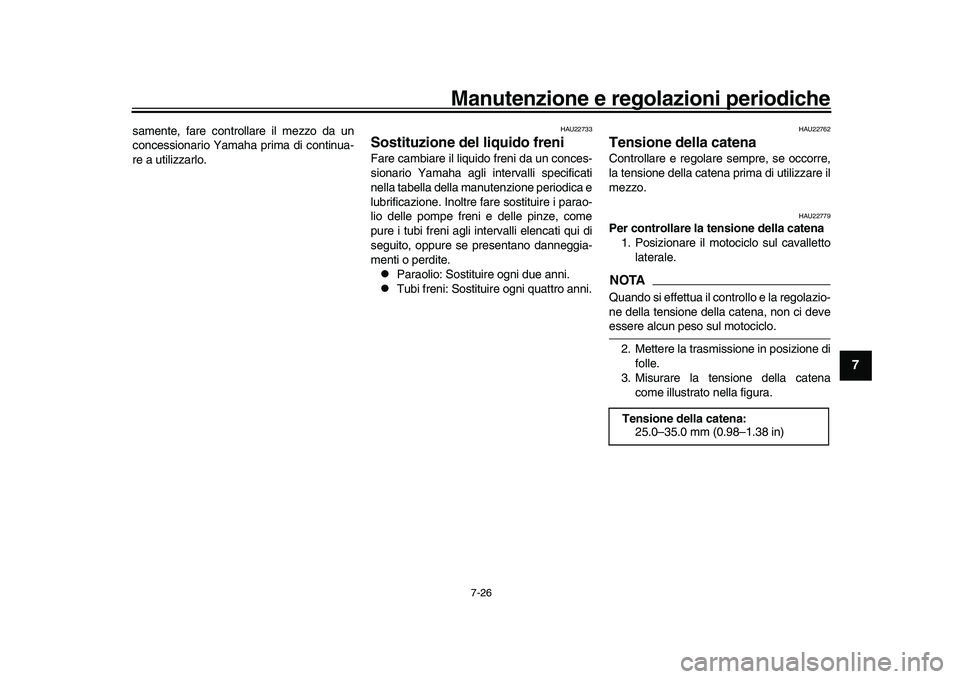

samente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
HAU22733
Sostituzione del liquido freniFare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Inoltre fa re sostituire i parao-
lio delle pompe freni e delle pinze, come
pure i tubi freni agli intervalli elencati qui di
seguito, oppure se presentano danneggia-
menti o perdite.
Paraolio: Sostituire ogni due anni.

Tubi freni: Sostituire ogni quattro anni.
HAU22762
Tensione della catenaControllare e regolare sempre, se occorre,
la tensione della cat ena prima di utilizzare il
mezzo.
HAU22779
Per controllare la te nsione della catena
1. Posizionare il motociclo sul cavalletto laterale.NOTAQuando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deveessere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione di folle.
3. Misurare la tensione della catena
come illustrato nella figura.
Tensione della catena: 25.0–35.0 mm (0.98–1.38 in)
2CR-9-H1.book 26 ページ ２０１５年９月４日　金曜日　午後５時５分

Manutenzione e regolazioni periodiche
7-27
1
2
3
4
5
67
8
9
10
11
12

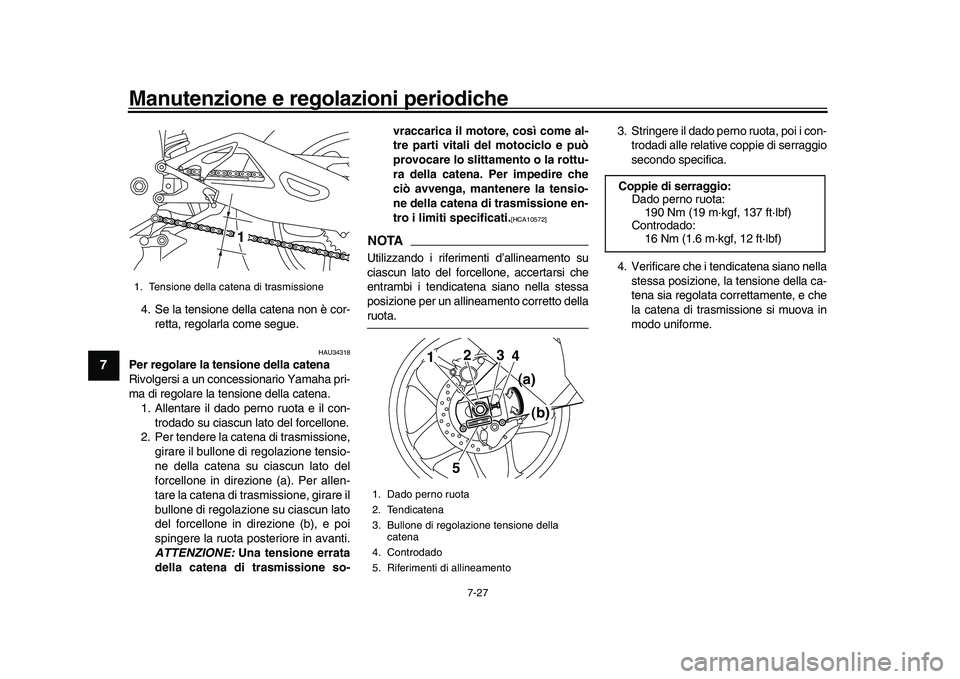

4. Se la tensione della catena non è cor- retta, regolarla come segue.
HAU34318
Per regolare la tensione della catena
Rivolgersi a un concessionario Yamaha pri-
ma di regolare la tensione della catena.
1. Allentare il dado perno ruota e il con- trodado su ciascun lato del forcellone.
2. Per tendere la catena di trasmissione,
girare il bullone di regolazione tensio-
ne della catena su ciascun lato del
forcellone in direzione (a). Per allen-
tare la catena di trasmissione, girare il
bullone di regolazione su ciascun lato
del forcellone in direzione (b), e poi
spingere la ruota posteriore in avanti.
ATTENZIONE: Una tensione errata
della catena di trasmissione so- vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slittamento o la rottu-
ra della catena. Per impedire che
ciò avvenga, mantenere la tensio-
ne della catena di trasmissione en-
tro i limiti specificati.
[HCA10572]
NOTAUtilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto dellaruota.
3. Stringere il dado perno ruota, poi i con-
trodadi alle relative coppie di serraggio
secondo specifica.
4. Verificare che i tendicatena siano nella stessa posizione, la tensione della ca-
tena sia regolata correttamente, e che
la catena di trasmissione si muova in
modo uniforme.
1. Tensione della catena di trasmissione
1
1. Dado perno ruota
2. Tendicatena
3. Bullone di regolazione tensione della catena
4. Controdado
5. Riferimenti di allineamento
1
2 3
45
(a)
(b)
Coppie di serraggio: Dado perno ruota:190 Nm (19 m·kgf, 137 ft·lbf)
Controdado: 16 Nm (1.6 m·kgf, 12 ft·lbf)
2CR-9-H1.book 27 ページ ２０１５年９月４日　金曜日　午後５時５分

Manutenzione e regolazioni periodiche
7-28
1
2
3
4
5
678
9
10
11
12

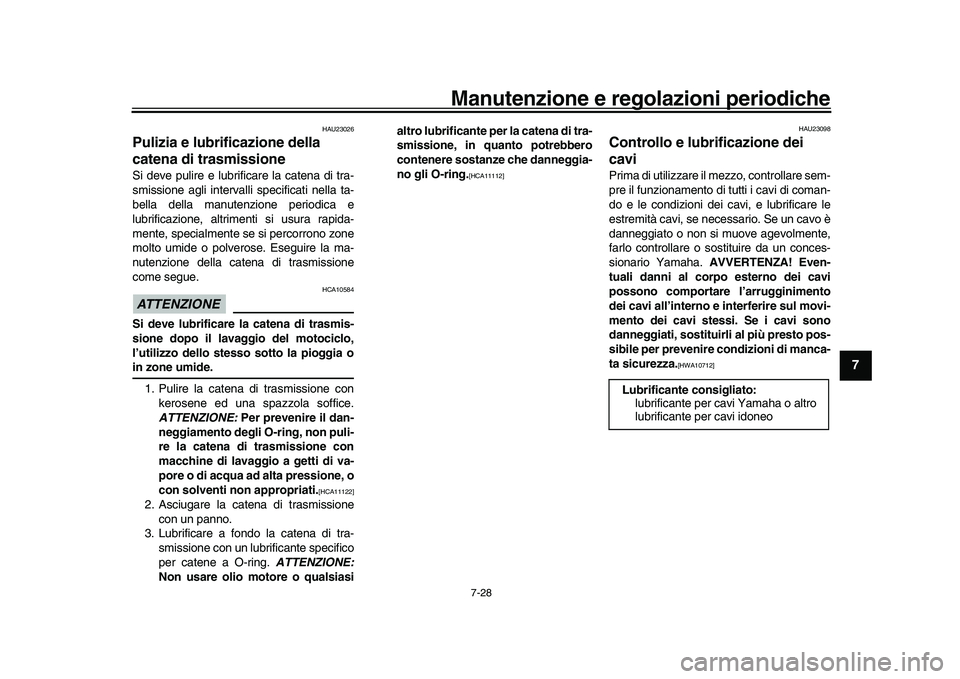

HAU23026
Pulizia e lubrificazione della
catena di trasmissioneSi deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrim enti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10584
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo,
l’utilizzo dello stesso sotto la pioggia oin zone umide.
1. Pulire la catena di trasmissione con kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11122]
2. Asciugare la catena di trasmissione con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubr ificante specifico
per catene a O-ring. ATTENZIONE:
Non usare olio motore o qualsiasi altro lubrificante per la catena di tra-
smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11112]
HAU23098
Controllo e lubrificazione dei
caviPrima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha.
AVVERTENZA! Even-
tuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono
danneggiati, sostituirli al più presto pos-
sibile per prevenire condizioni di manca-
ta sicurezza.
[HWA10712]
Lubrificante consigliato: lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
2CR-9-H1.book 28 ページ ２０１５年９月４日　金曜日　午後５時５分

Manutenzione e regolazioni periodiche
7-29
1
2
3
4
5
67
8
9
10
11
12

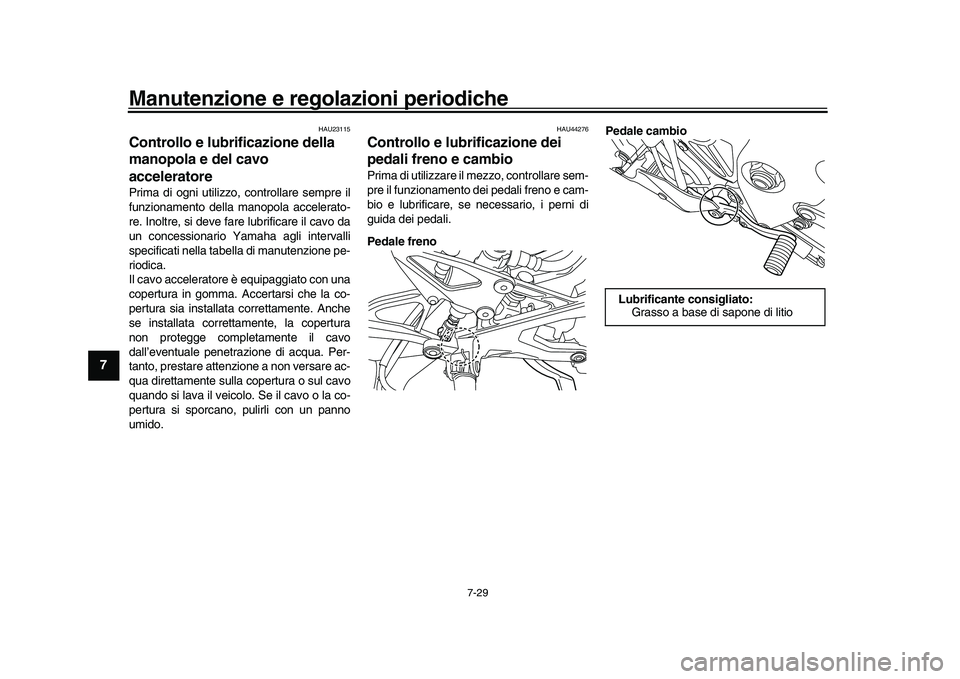

HAU23115
Controllo e lubrificazione della
manopola e del cavo
acceleratorePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU44276
Controllo e lubrificazione dei
pedali freno e cambioPrima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali freno e cam-
bio e lubrificare, se necessario, i perni di
guida dei pedali.
Pedale freno Pedale cambio
Lubrificante consigliato:
Grasso a base di sapone di litio
2CR-9-H1.book 29 ページ ２０１５年９月４日　金曜日　午後５時５分

Manutenzione e regolazioni periodiche
7-30
1
2
3
4
5
678
9
10
11
12

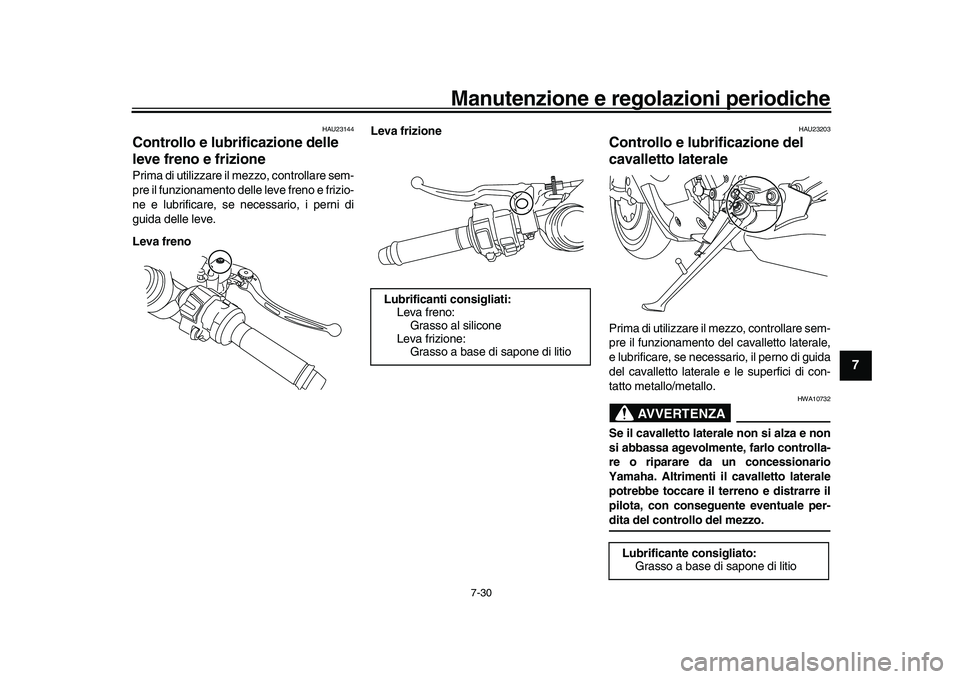

HAU23144
Controllo e lubrificazione delle
leve freno e frizionePrima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.
Leva freno Leva frizione
HAU23203
Controllo e lubrificazione del
cavalletto lateralePrima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il perno di guida
del cavalletto laterale e le superfici di con-
tatto metallo/metallo.
AVVERTENZA
HWA10732
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-dita del controllo del mezzo.
Lubrificanti consigliati:
Leva freno:Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
Lubrificante consigliato:Grasso a base di sapone di litio
2CR-9-H1.book 30 ページ ２０１５年９月４日　金曜日　午後５時５分

Manutenzione e regolazioni periodiche
7-31
1
2
3
4
5
67
8
9
10
11
12
HAUM1653

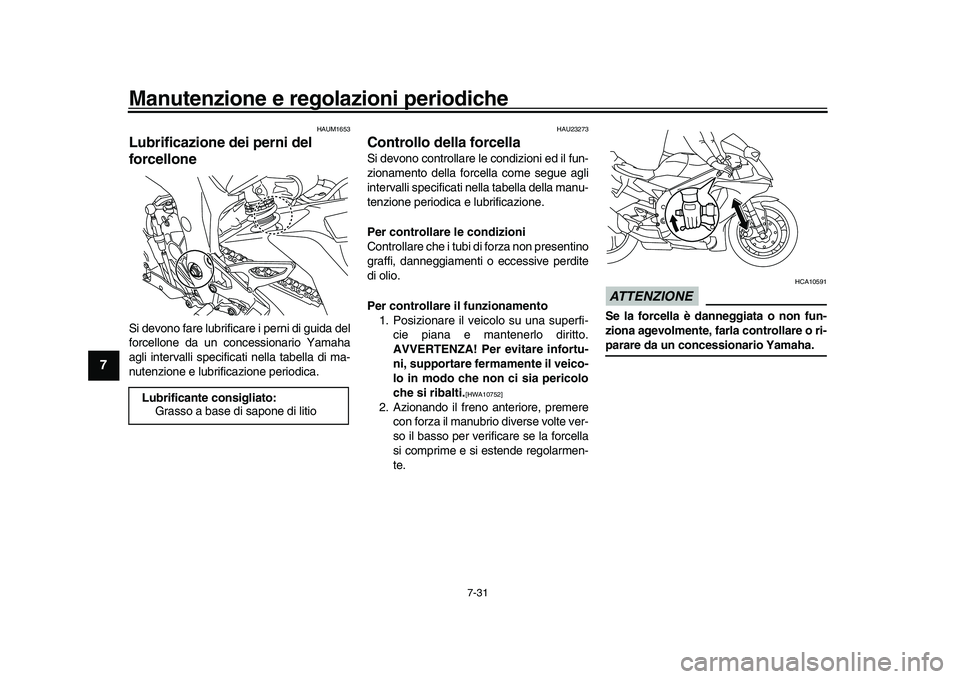

Lubrificazione dei perni del
forcelloneSi devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento 1. Posizionare il veicolo su una superfi- cie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10752]
2. Azionando il freno anteriore, premerecon forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10591
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
Lubrificante consigliato: Grasso a base di sapone di litio
2CR-9-H1.book 31 ページ ２０１５年９月４日　金曜日　午後５時５分

Manutenzione e regolazioni periodiche
7-32
1
2
3
4
5
678
9
10
11
12
HAU23285

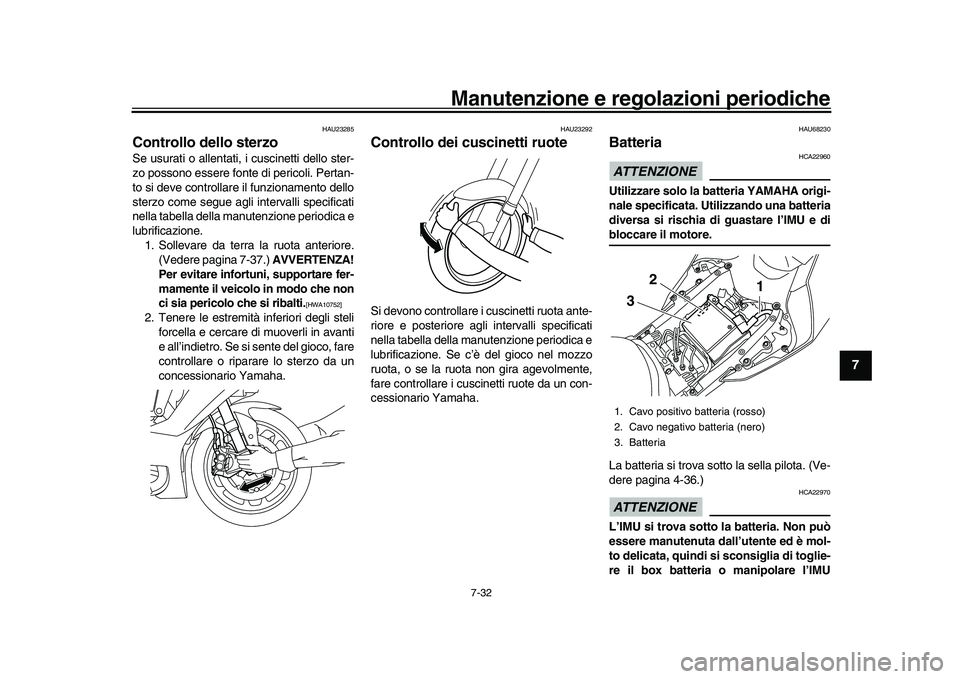

Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. 1. Sollevare da terra la ruota anteriore. (Vedere pagina 7-37.) AVVERTENZA!
Per evitare infortuni, supportare fer-
mamente il veicolo in modo che non
ci sia pericolo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU68230
BatteriaATTENZIONE
HCA22960
Utilizzare solo la ba tteria YAMAHA origi-
nale specificata. Utilizzando una batteria
diversa si rischia di guastare l’IMU e dibloccare il motore.
La batteria si trova sotto la sella pilota. (Ve-
dere pagina 4-36.)ATTENZIONE
HCA22970
L’IMU si trova sotto la batteria. Non può
essere manutenuta dall’utente ed è mol-
to delicata, quindi si sconsiglia di toglie-
re il box batteria o manipolare l’IMU1. Cavo positivo batteria (rosso)
2. Cavo negativo batteria (nero)
3. Batteria
1
2
3
2CR-9-H1.book 32 ページ ２０１５年９月４日　金曜日　午後５時５分

Manutenzione e regolazioni periodiche
7-33
1
2
3
4
5
67
8
9
10
11
12

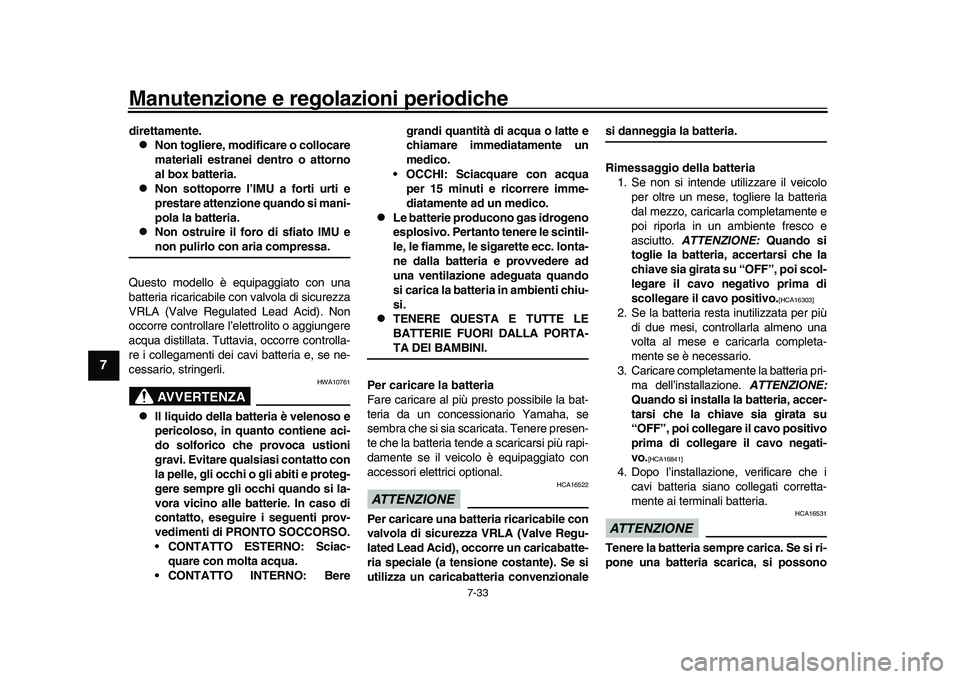

direttamente.
Non togliere, modificare o collocare
materiali estranei dentro o attorno
al box batteria.

Non sottoporre l’IMU a forti urti e
prestare attenzione quando si mani-
pola la batteria.

Non ostruire il foro di sfiato IMU enon pulirlo con aria compressa.
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.AVVERTENZA
HWA10761

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac- quare con molta acqua.
CONTATTO INTERNO: Bere grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua per 15 minuti e ricorrere imme-
diatamente ad un medico.

Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabat teria convenzionale
si danneggia la batteria.
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16303]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria pri- ma dell’installazione. ATTENZIONE:
Quando si installa la batteria, accer-
tarsi che la chiave sia girata su
“OFF”, poi collegare il cavo positivo
prima di collegare il cavo negati-
vo.
[HCA16841]
4. Dopo l’installazione, verificare che i cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possono
2CR-9-H1.book 33 ページ ２０１５年９月４日　金曜日　午後５時５分
