YAMAHA YZF-R1M 2016 Notices Demploi (in French)

Caractéristiques particulières
3-4
1
234
5
6
7
8
9
10
11
12

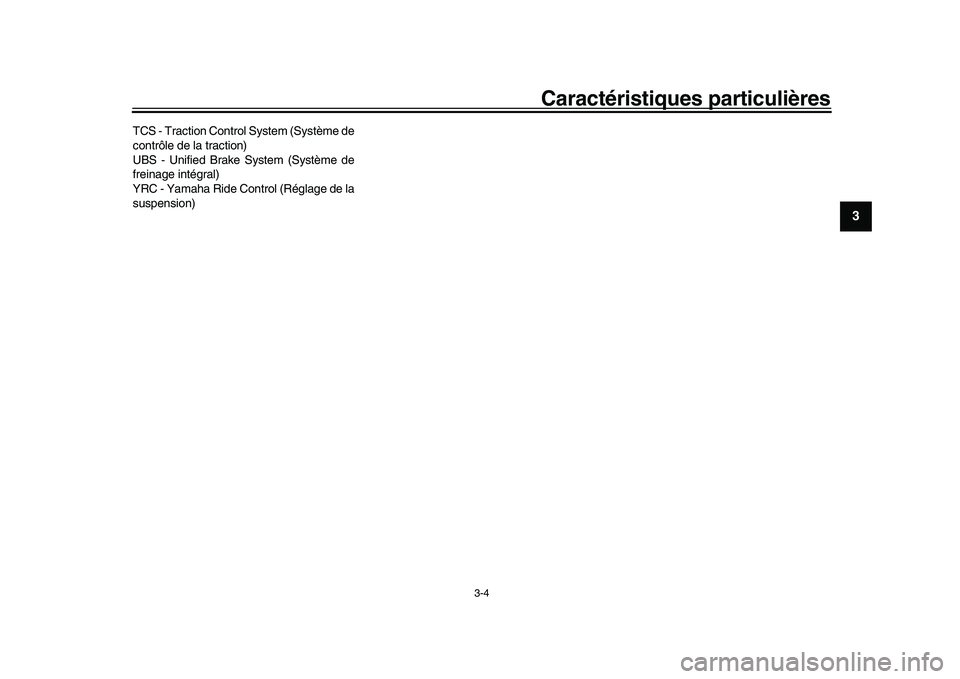

TCS - Traction Control System (Système de
contrôle de la traction)
UBS - Unified Brake System (Système de
freinage intégral)
YRC - Yamaha Ride Control (Réglage de la
suspension)
2CR-9-F1.book 4 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Caractéristiques particulières
3-5
1
23
4
5
6
7
8
9
10
11
12

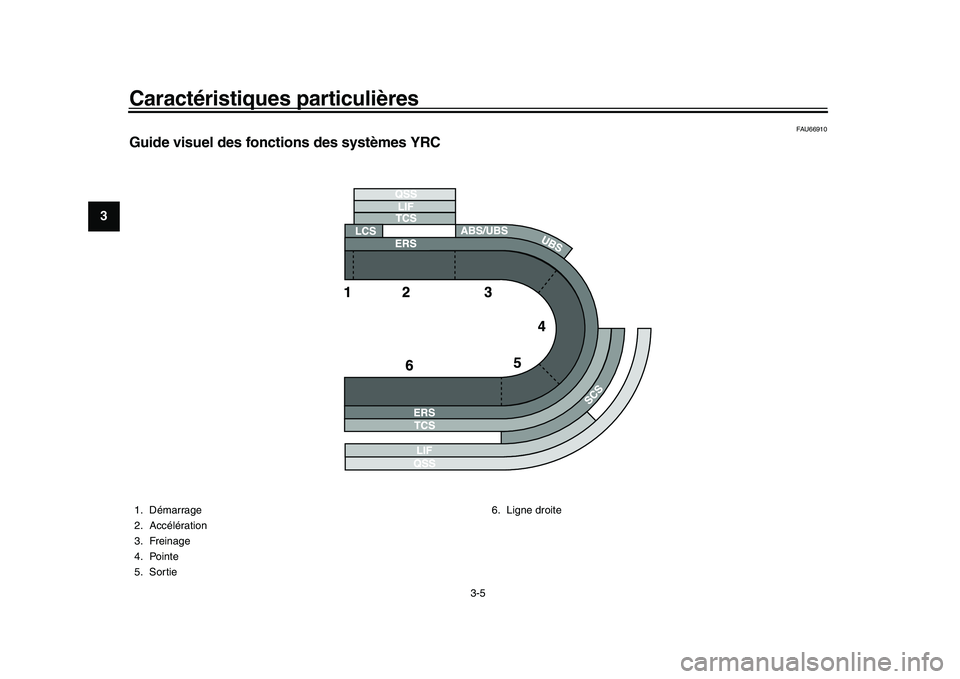

FAU66910
Guide visuel des fonctions des systèmes YRC1. Démarrage
2. Accélération
3. Freinage
4. Pointe
5. Sortie 6. Ligne droite
2CR-9-F1.book 5 ページ ２０１５年８月２８日　金曜日　午後２時４１分

4-1
1
2
345
6
7
8
9
10
11
12
Commandes et instruments

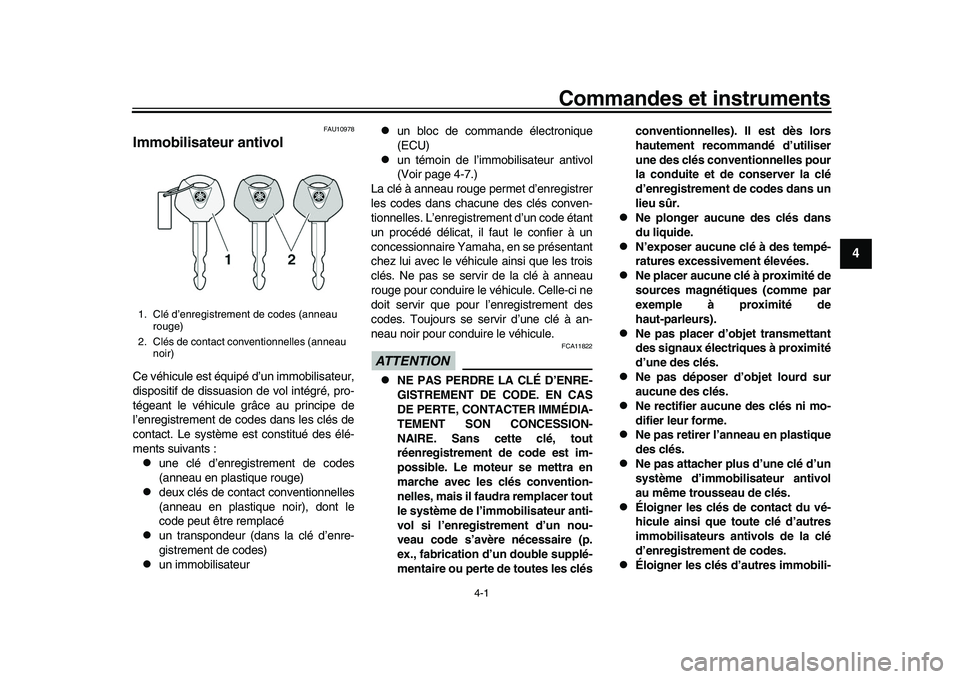

FAU10978
Immobilisateur antivolCe véhicule est équipé d’un immobilisateur,
dispositif de dissuasion de vol intégré, pro-
tégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
une clé d’enregistrement de codes
(anneau en plastique rouge)

deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé

un transpondeur (dans la clé d’enre-
gistrement de codes)

un immobilisateur

un bloc de commande électronique
(ECU)

un témoin de l’immobilisateur antivol
(Voir page 4-7.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code étant
un procédé délicat, il faut le confier à un
concessionnaire Yamaha, en se présentant
chez lui avec le véhicule ainsi que les trois
clés. Ne pas se servir de la clé à anneau
rouge pour conduire le véhicule. Celle-ci ne
doit servir que pour l’enregistrement des
codes. Toujours se servir d’une clé à an-
neau noir pour conduire le véhicule.
ATTENTION
FCA11822

NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout
réenregistrement de code est im-
possible. Le moteur se mettra en
marche avec les clés convention-
nelles, mais il faudra remplacer tout
le système de l’immobilisateur anti-
vol si l’enregistrement d’un nou-
veau code s’avère nécessaire (p.
ex., fabrication d’un double supplé-
mentaire ou perte de toutes les clés conventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.

Ne plonger aucune des clés dans
du liquide.

N’exposer aucune clé à des tempé-
ratures excessivement élevées.

Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de
haut-parleurs).

Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.

Ne pas déposer d’objet lourd sur
aucune des clés.

Ne rectifier aucune des clés ni mo-
difier leur forme.

Ne pas retirer l’anneau en plastique
des clés.

Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.

Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.

Éloigner les clés d’autres immobili-
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)
2CR-9-F1.book 1 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-2
1
2
34
5
6
7
8
9
10
11
12

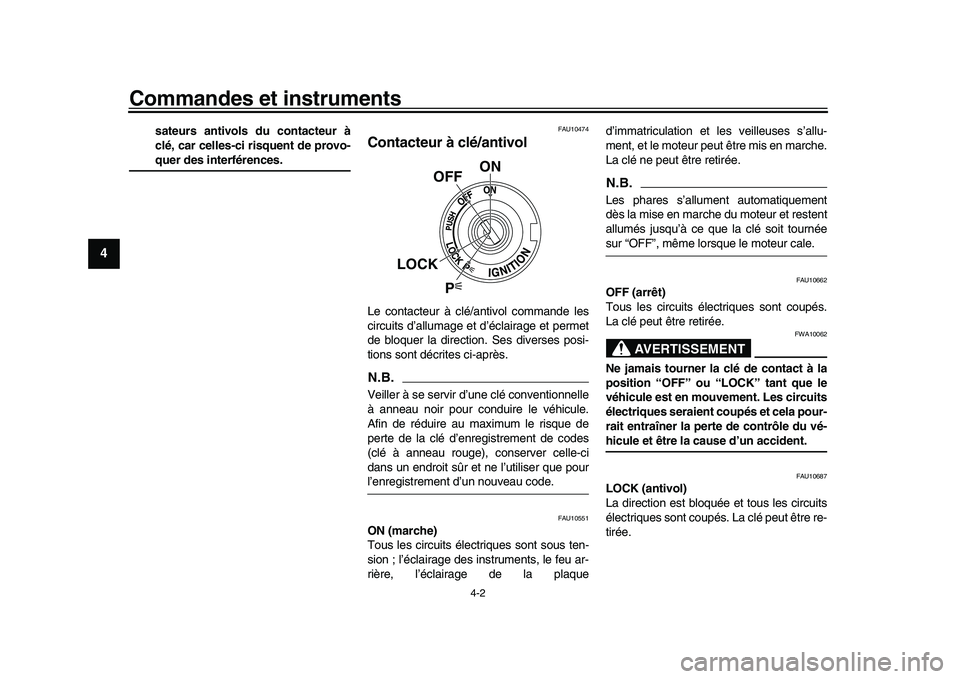

sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-quer des interférences.
FAU10474
Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pourl’enregistrement d’un nouveau code.
FAU10551
ON (marche)
Tous les circuits élec triques sont sous ten-
sion ; l’éclairage des instruments, le feu ar-
rière, l’éclairage de la plaque d’immatriculation et les veilleuses s’allu-
ment, et le moteur peut être mis en marche.
La clé ne peut être retirée.
N.B.Les phares s’allument automatiquement
dès la mise en marche du moteur et restent
allumés jusqu’à ce que la clé soit tournéesur “OFF”, même lorsque le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-hicule et être la cause d’un accident.
FAU10687
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.
P
ON
OFF
LOCK
2CR-9-F1.book 2 ページ ２０１５年８月２８日　金曜日　午後２時４１分

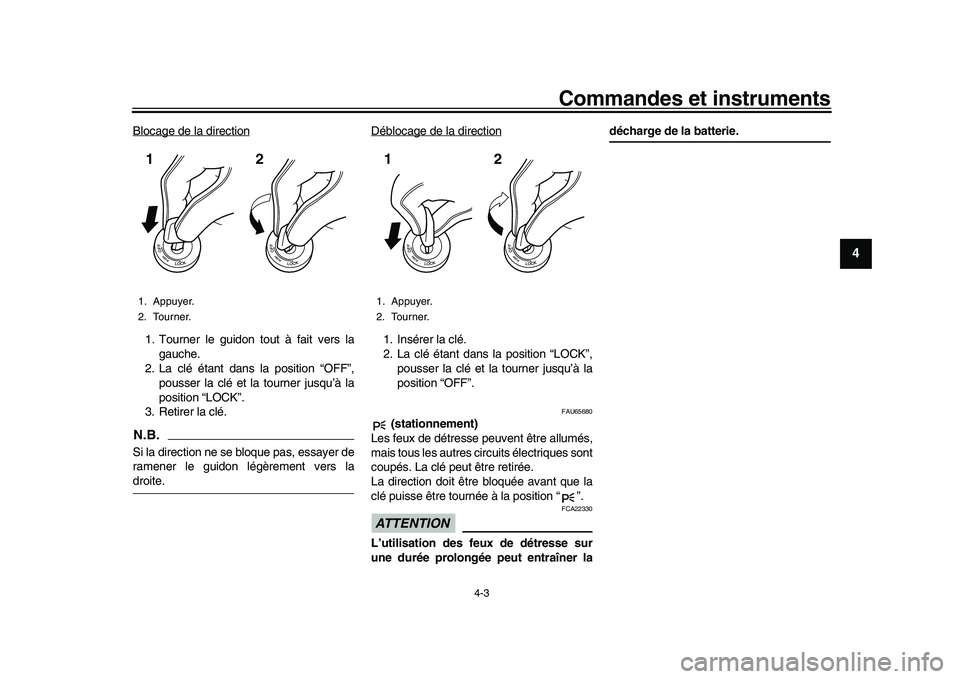

Commandes et instruments
4-3
1
2
345
6
7
8
9
10
11
12
Blocage de la direction1. Tourner le guidon tout à fait vers la gauche.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers ladroite. Déblocage de la direction
1. Insérer la clé.
2. La clé étant dans la position “LOCK”,
pousser la clé et la tourner jusqu’à la
position “OFF”.
FAU65680
(stationnement)
Les feux de détresse peuvent être allumés,
mais tous les autres ci rcuits électriques sont
coupés. La clé peut être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.ATTENTION
FCA22330
L’utilisation des feux de détresse sur
une durée prolongée peut entraîner la
décharge de la batterie.
1. Appuyer.
2. Tourner.12
1. Appuyer.
2. Tourner.12
2CR-9-F1.book 3 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-4
1
2
34
5
6
7
8
9
10
11
12

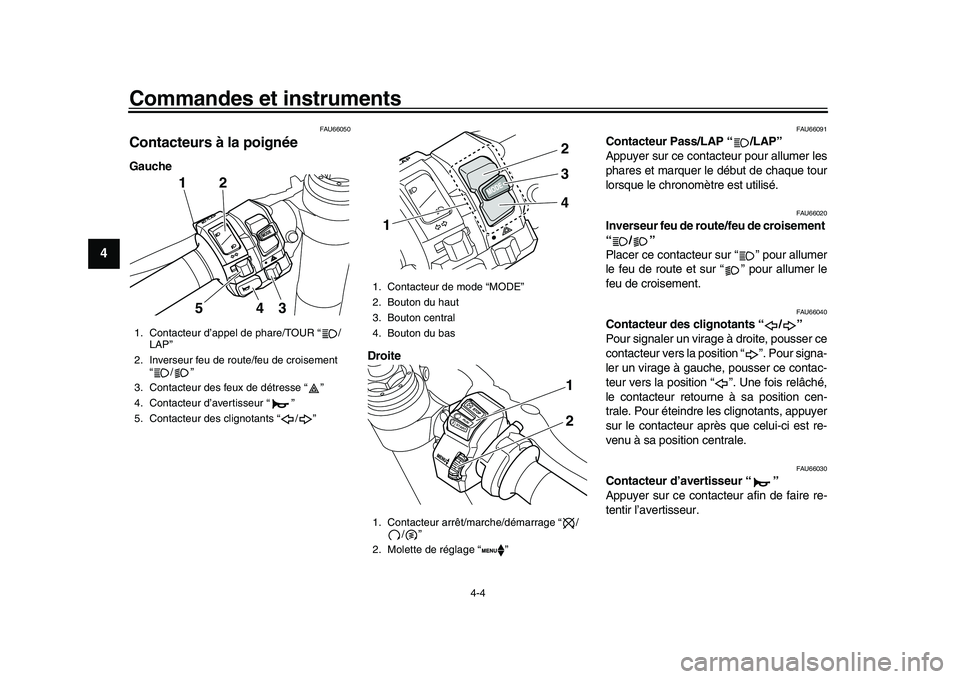

FAU66050
Contacteurs à la poignéeGauche
Droite
FAU66091
Contacteur Pass/LAP “ /LAP”
Appuyer sur ce contacteur pour allumer les
phares et marquer le début de chaque tour
lorsque le chronomètre est utilisé.
FAU66020
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU66040
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour signa-
ler un virage à gauche, pousser ce contac-
teur vers la position “ ”. Une fois relâché,
le contacteur retourne à sa position cen-
trale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci est re-
venu à sa position centrale.
FAU66030
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
1. Contacteur d’appel de phare/TOUR “ / LAP”
2. Inverseur feu de route/feu de croisement “/”
3. Contacteur des feux de détresse “ ”
4. Contacteur d’avertisseur “ ”
5. Contacteur des clignotants “ / ”
12
543
1. Contacteur de mode “MODE”
2. Bouton du haut
3. Bouton central
4. Bouton du bas
1. Contacteur arrêt/marche/démarrage “ / /”
2. Molette de réglage “ ”1
2
4 31
2
2CR-9-F1.book 4 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-5
1
2
345
6
7
8
9
10
11
12
FAU66060
Contacteur Stop/Run/Start (arrêt/
marche/démarrage)“ / / ”
Pour lancer le moteur à l’aide du démarreur,
placer ce contacteur sur “ ”, puis appuyer
vers le bas vers “ ”. Avant de mettre le
moteur en marche, il convient de lire les ins-
tructions de mise en marche figurant à la
page 6-1.
En cas d’urgence, comme par exemple, lors
d’une chute ou d’un blocage de câble des
gaz, placer ce contacteur sur “ ” afin de
couper le moteur.
FAU67360
Le témoin d’alerte de panne du moteur et le
témoin d’alerte du système ABS peuvent
s’allumer lorsque la clé de contact est tour-
née sur la position “ON” (marche) et lorsque
le contacteur du démarreur est actionné,
mais cela n’indique pas une panne.
FAU66010
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON” ou
“ ”, ce contacteur permet d’enclencher
les feux de détresse (clignotement simulta-
né de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un endroit pouvant repr
ésenter un danger.
ATTENTION
FCA10062
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
FAU66111
Contacteur de mode “MODE”
Utiliser le contacteur de mode pour changer
de mode YRC ou modifier les réglages
PWR, TCS et SCS à partir de l’écran princi-
pal. Ce contacteur comporte trois boutons.
Bouton du haut - appuyer sur ce bouton
pour modifier le réglage YRC sélectionné
par un réglage plus haut.
Bouton central - appuyer sur ce bouton
pour faire défiler de gauche à droite les élé-
ments MODE, PWR, TCS et SCS.
Bouton du bas - appuyer sur ce bouton
pour modifier le réglage YRC sélectionné
par un réglage plus bas.N.B.
Le bouton central est également utilisé
pour activer le système de contrôle
des départs. Lorsque l’icône LCS est
grise, appuyer sur le bouton central et
le maintenir enfoncé. L’icône LCS cli-
gnote et devient blanche lorsque le système est activé.

Le système de contrôle de la traction
ne peut être désactivé qu’à partir de
l’écran principal. Sélectionner TCS à
l’aide du bouton central, puis appuyer
sur le bouton du haut et le maintenir
enfoncé jusqu’à l’affichage de TCS
OFF (TCS désactivé). Utiliser le bou-
ton du bas pour activer de nouveau le
système de contrôle de la traction.

Lorsque le TCS est désactivé, les sys-
tèmes SCS, LCS et LIF sont égale-
ment désactivés pour tous les modes
YRC.

Se référer à la section “Réglage YRC”
à la page 4-16 pour plus d’informations
sur la personnalisation des modesYRC et le réglage des éléments YRC.
FAU66100
Molette de réglage “ ”
Lorsque l’écran principal est réglé sur
MODE RUE, utiliser la molette pour faire
défiler et réinitialiser les informations affi-
chées.
Lorsque l’écran principal est réglé sur
MODE PISTE, utiliser la molette pour faire
défiler et réinitialiser les informations affi-
chées et activer le chronomètre.
Une fois que l’écran MENU est affiché, utili-
ser la molette pour parcourir les modules de
2CR-9-F1.book 5 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-6
1
2
34
5
6
7
8
9
10
11
12

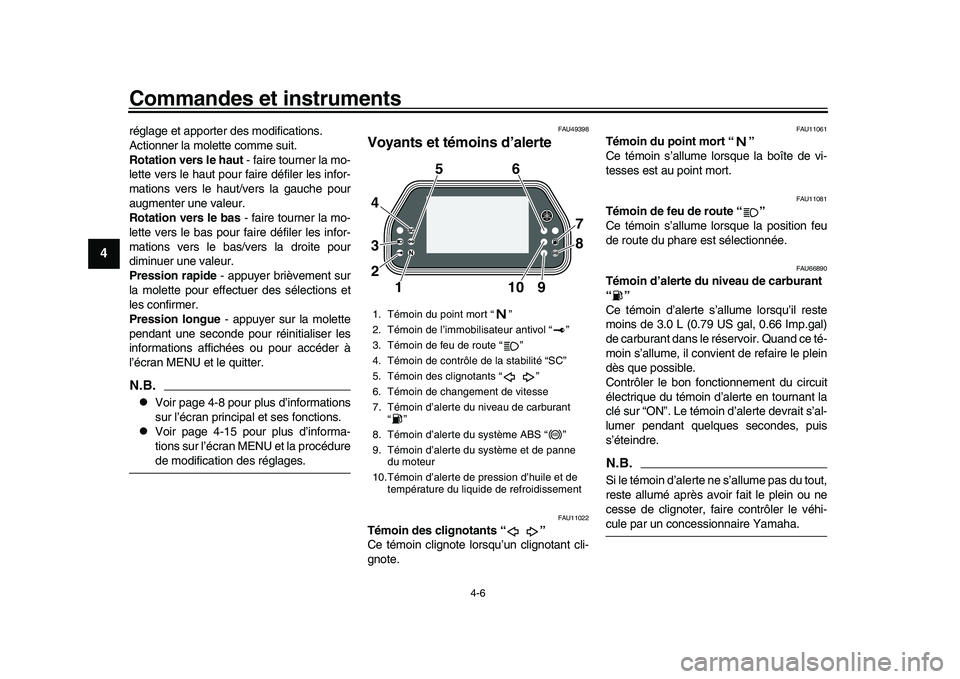

réglage et apporter des modifications.
Actionner la molette comme suit.
Rotation vers le haut - faire tourner la mo-
lette vers le haut pour faire défiler les infor-
mations vers le haut/vers la gauche pour
augmenter une valeur.
Rotation vers le bas - faire tourner la mo-
lette vers le bas pour faire défiler les infor-
mations vers le bas/vers la droite pour
diminuer une valeur.
Pression rapide - appuyer brièvement sur
la molette pour effectuer des sélections et
les confirmer.
Pression longue - appuyer sur la molette
pendant une seconde pour réinitialiser les
informations affichées ou pour accéder à
l’écran MENU et le quitter.N.B.
Voir page 4-8 pour plus d’informations
sur l’écran principal et ses fonctions.

Voir page 4-15 pour plus d’informa-
tions sur l’écran ME NU et la procédurede modification des réglages.
FAU49398
Voyants et témoins d’alerte
FAU11022
Témoin des clignotants “ ”
Ce témoin clignote lorsqu’un clignotant cli-
gnote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU66890
Témoin d’alerte du niveau de carburant
“”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 3.0 L (0.79 US gal, 0.66 Imp.gal)
de carburant dans le réservoir. Quand ce té-
moin s’allume, il convient de refaire le plein
dès que possible.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.N.B.Si le témoin d’alerte ne s’allume pas du tout,
reste allumé après avoir fait le plein ou ne
cesse de clignoter, faire contrôler le véhi-cule par un concessionnaire Yamaha.
1. Témoin du point mort “ ”
2. Témoin de l’immobilisateur antivol “ ”
3. Témoin de feu de route “ ”
4. Témoin de contrôle de la stabilité “SC”
5. Témoin des clignotants “ ”
6. Témoin de changement de vitesse
7. Témoin d’alerte du niveau de carburant “”
8. Témoin d’alerte du système ABS “ ”
9. Témoin d’alerte du système et de panne du moteur
10.Témoin d’alerte de pression d’huile et de température du liquide de refroidissement
11 09
2 3 4 56
7
8
ABS
2CR-9-F1.book 6 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-7
1
2
345
6
7
8
9
10
11
12

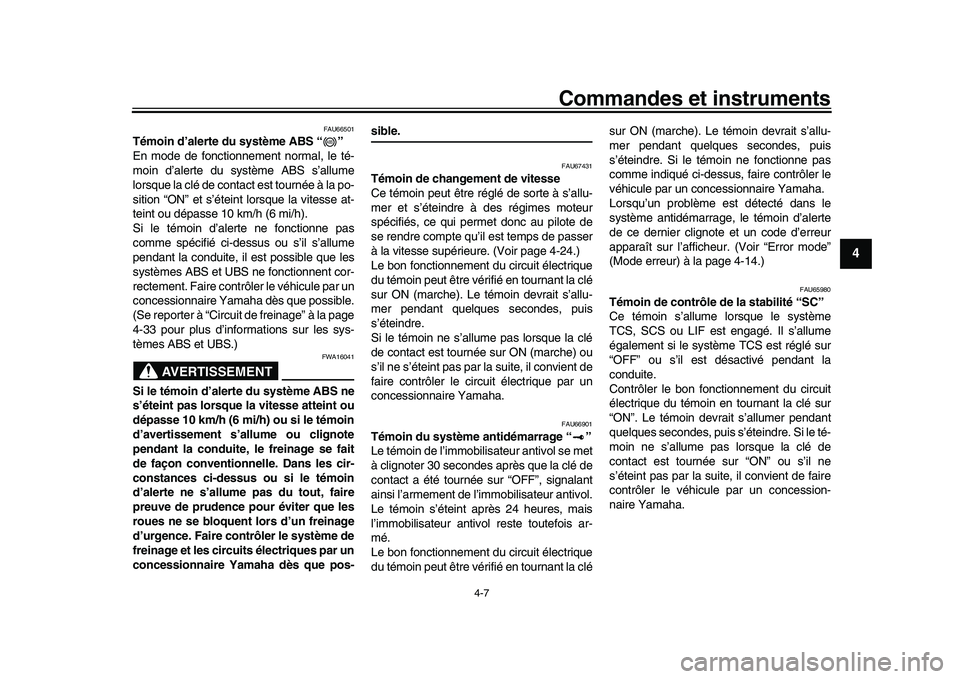

FAU66501
Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la po-
sition “ON” et s’éteint lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte ne fonctionne pas
comme spécifié ci-dessus ou s’il s’allume
pendant la conduite, il est possible que les
systèmes ABS et UBS ne fonctionnent cor-
rectement. Faire contrôler le véhicule par un
concessionnaire Yamaha dès que possible.
(Se reporter à “Circuit de freinage” à la page
4-33 pour plus d’informations sur les sys-
tèmes ABS et UBS.)
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les
roues ne se bloquent lors d’un freinage
d’urgence. Faire cont rôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que pos-
sible.
FAU67431
Témoin de changement de vitesse
Ce témoin peut être réglé de sorte à s’allu-
mer et s’éteindre à des régimes moteur
spécifiés, ce qui permet donc au pilote de
se rendre compte qu’il est temps de passer
à la vitesse supérieure. (Voir page 4-24.)
Le bon fonctionnement du circuit électrique
du témoin peut être vérifié en tournant la clé
sur ON (marche). Le témoin devrait s’allu-
mer pendant quelques secondes, puis
s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur ON (marche) ou
s’il ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU66901
Témoin du système antidémarrage “ ”
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact a été tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois ar-
mé.
Le bon fonctionnement du circuit électrique
du témoin peut être vérifié en tournant la clé sur ON (marche). Le témoin devrait s’allu-
mer pendant quelques secondes, puis
s’éteindre. Si le témoin ne fonctionne pas
comme indiqué ci-dessus, faire contrôler le
véhicule par un concessionnaire Yamaha.
Lorsqu’un problème est détecté dans le
système antidémarrage, le témoin d’alerte
de ce dernier clignote et un code d’erreur
apparaît sur l’afficheur. (Voir “Error mode”
(Mode erreur) à la page 4-14.)
FAU65980
Témoin de contrôle de la stabilité “SC”
Ce témoin s’allume lorsque le système
TCS, SCS ou LIF est engagé. Il s’allume
également si le système TCS est réglé sur
“OFF” ou s’il est désactivé pendant la
conduite.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre. Si le té-
moin ne s’allume pas lorsque la clé de
contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le véhicule par un concession-
naire Yamaha.
ABS
2CR-9-F1.book 7 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-8
1
2
34
5
6
7
8
9
10
11
12

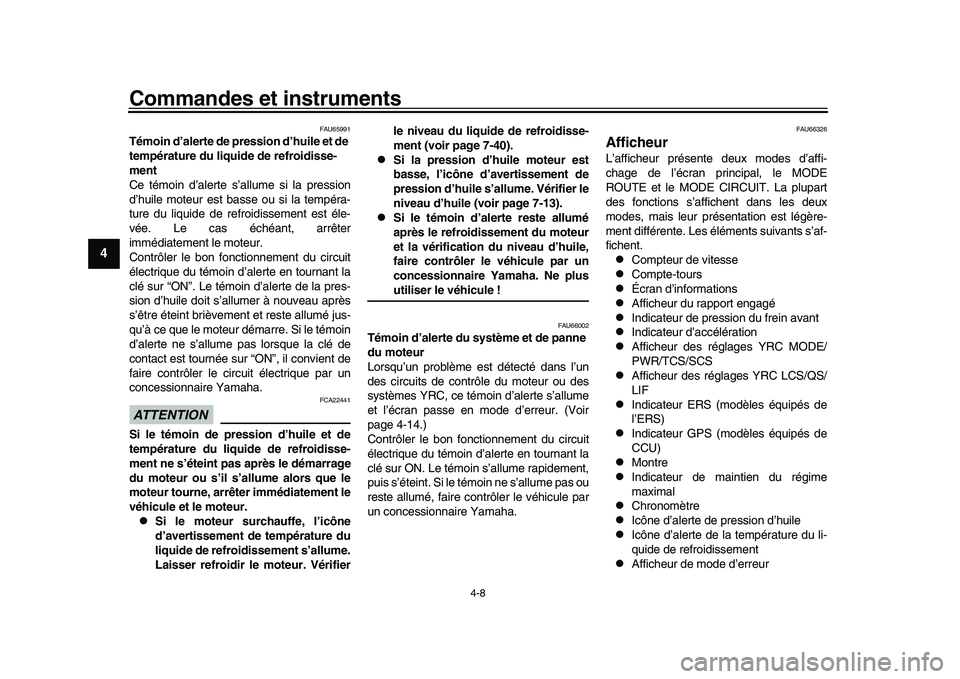

FAU65991
Témoin d’alerte de pression d’huile et de
température du liquide de refroidisse-
ment
Ce témoin d’alerte s’allume si la pression
d’huile moteur est basse ou si la tempéra-
ture du liquide de refroidissement est éle-
vée. Le cas échéant, arrêter
immédiatement le moteur.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte de la pres-
sion d’huile doit s’allumer à nouveau après
s’être éteint brièvement et reste allumé jus-
qu’à ce que le moteur démarre. Si le témoin
d’alerte ne s’allume pas lorsque la clé de
contact est tournée sur “ON”, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.ATTENTION
FCA22441
Si le témoin de pression d’huile et de
température du liquide de refroidisse-
ment ne s’éteint pas après le démarrage
du moteur ou s’il s’allume alors que le
moteur tourne, arrêter immédiatement le
véhicule et le moteur.
Si le moteur surchauffe, l’icône
d’avertissement de température du
liquide de refroidissement s’allume.
Laisser refroidir le moteur. Vérifier le niveau du liquide
de refroidisse-
ment (voir page 7-40).

Si la pression d’huile moteur est
basse, l’icône d’avertissement de
pression d’huile s’allume. Vérifier le
niveau d’huile (voir page 7-13).

Si le témoin d’alerte reste allumé
après le refroidissement du moteur
et la vérification du niveau d’huile,
faire contrôler le véhicule par un
concessionnaire Yamaha. Ne plusutiliser le véhicule !
FAU66002
Témoin d’alerte du système et de panne
du moteur
Lorsqu’un problème est détecté dans l’un
des circuits de contrôle du moteur ou des
systèmes YRC, ce témoin d’alerte s’allume
et l’écran passe en mode d’erreur. (Voir
page 4-14.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur ON. Le témoin s’allume rapidement,
puis s’éteint. Si le témoin ne s’allume pas ou
reste allumé, faire contrôler le véhicule par
un concessionnaire Yamaha.
FAU66326
AfficheurL’afficheur présente deux modes d’affi-
chage de l’écran principal, le MODE
ROUTE et le MODE CIRCUIT. La plupart
des fonctions s’affichent dans les deux
modes, mais leur présentation est légère-
ment différente. Les éléments suivants s’af-
fichent.
Compteur de vitesse

Compte-tours

Écran d’informations

Afficheur du rapport engagé

Indicateur de pression du frein avant

Indicateur d’accélération

Afficheur des réglages YRC MODE/
PWR/TCS/SCS

Afficheur des réglages YRC LCS/QS/
LIF

Indicateur ERS (modèles équipés de
l’ERS)

Indicateur GPS (modèles équipés de
CCU)

Montre

Indicateur de maintien du régime
maximal

Chronomètre

Icône d’alerte de pression d’huile

Icône d’alerte de la température du li-
quide de refroidissement

Afficheur de mode d’erreur
2CR-9-F1.book 8 ページ ２０１５年８月２８日　金曜日　午後２時４１分
