YAMAHA YZF-R1M 2016 Notices Demploi (in French)

Commandes et instruments
4-9
1
2
345
6
7
8
9
10
11
12

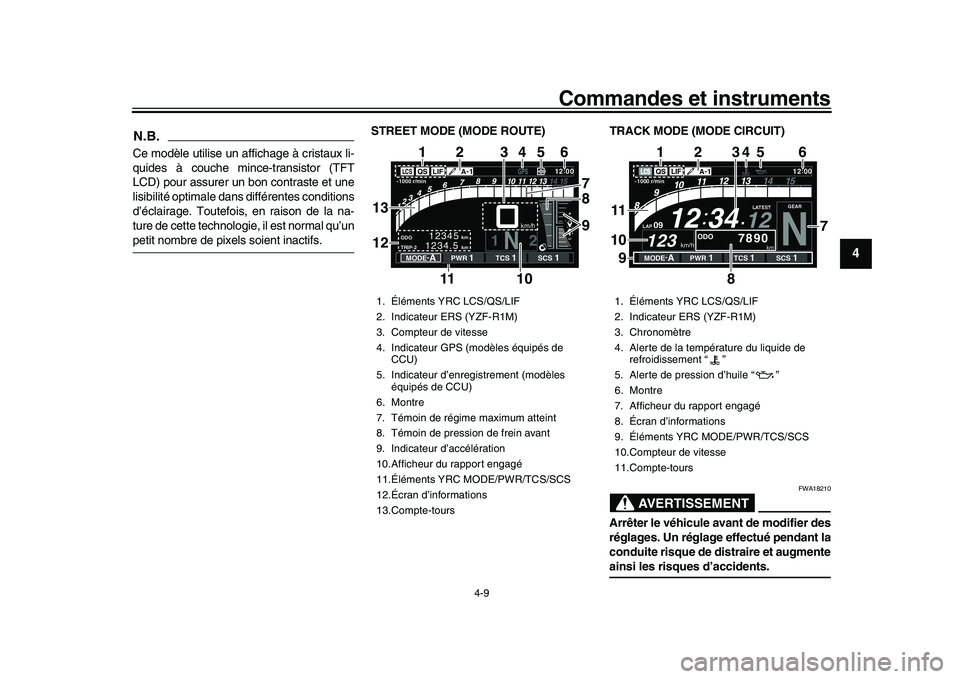

N.B.Ce modèle utilise un affichage à cristaux li-
quides à couche mince-transistor (TFT
LCD) pour assurer un bon contraste et une
lisibilité optimale dans différentes conditions
d’éclairage. Toutefois, en raison de la na-
ture de cette technologie, il est normal qu’unpetit nombre de pixels soient inactifs. STREET MODE (MODE ROUTE) TRACK MODE (MODE CIRCUIT)
AVERTISSEMENT
FWA18210
Arrêter le véhicule avant de modifier des
réglages. Un réglage effectué pendant la
conduite risque de distraire et augmenteainsi les risques d’accidents.
1. Éléments YRC LCS/QS/LIF
2. Indicateur ERS (YZF-R1M)
3. Compteur de vitesse
4. Indicateur GPS (modèles équipés de
CCU)
5. Indicateur d’enregistrement (modèles équipés de CCU)
6. Montre
7. Témoin de régime maximum atteint
8. Témoin de pression de frein avant
9. Indicateur d’accélération
10.Afficheur du rapport engagé
11.Éléments YRC MODE/PWR/TCS/SCS
12.Écran d’informations
13.Compte-tours
ODO
12345
km
TRIP-2
1234.5
km
1
Ny 2 km/h
·1000 r/minMODE -
A
PWR
1
TCS
1
SCS
1
A
-
1
LCS
QS
LIF
GPS
12 :
00
7
11 1 089
4
1
2
36
5
1312
1. Éléments YRC LCS/QS/LIF
2. Indicateur ERS (YZF-R1M)
3. Chronomètre
4. Alerte de la température du liquide de refroidissement “ ”
5. Alerte de pression d’huile “ ”
6. Montre
7. Afficheur du rapport engagé
8. Écran d’informations
9. Éléments YRC MODE/PWR/TCS/SCS
10.Compteur de vitesse
11.Compte-tours
MODE -
A
PWR
1
TCS
1
SCS
1
km/h
123
ODO
km
7890
GEARN
LAP 09
LATEST12
12 34
·1000 r/min
A
-
1
LC LCS
QS
LIF
12 :
00
11109
8
5
4
1
2
36
7
2CR-9-F1.book 9 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-10
1
2
34
5
6
7
8
9
10
11
12

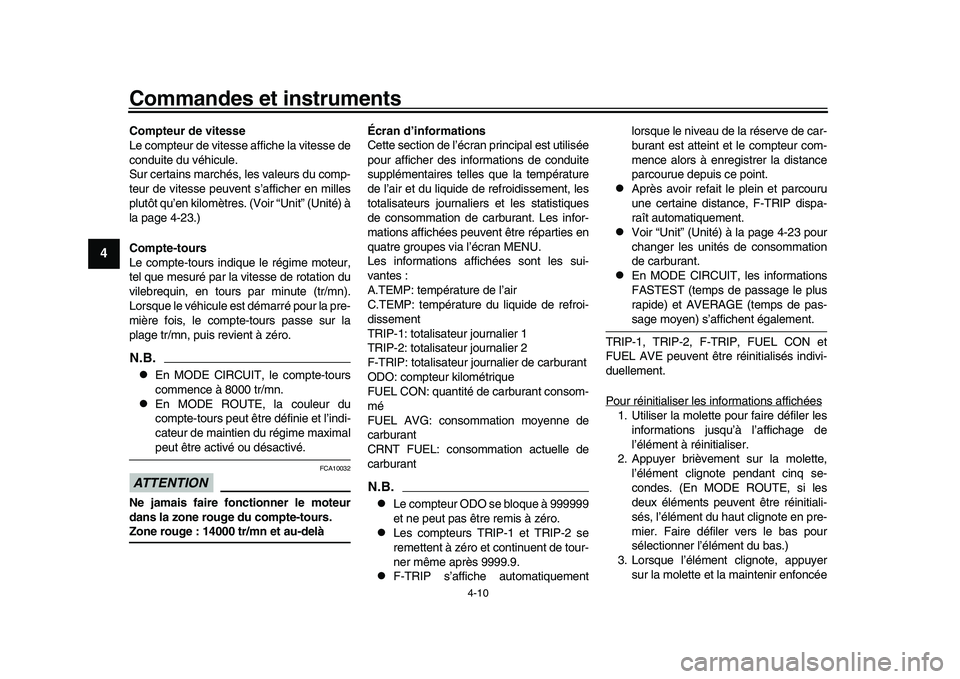

Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
Sur certains marchés, les valeurs du comp-
teur de vitesse peuvent s’afficher en milles
plutôt qu’en kilomètres. (Voir “Unit” (Unité) à
la page 4-23.)
Compte-tours
Le compte-tours indique le régime moteur,
tel que mesuré par la vitesse de rotation du
vilebrequin, en tours par minute (tr/mn).
Lorsque le véhicule est démarré pour la pre-
mière fois, le compte-tours passe sur la
plage tr/mn, puis revient à zéro.N.B.
En MODE CIRCUIT, le compte-tours
commence à 8000 tr/mn.

En MODE ROUTE, la couleur du
compte-tours peut être définie et l’indi-
cateur de maintien du régime maximalpeut être activé ou désactivé.
ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.Zone rouge : 14000 tr/mn et au-delà Écran d’informations
Cette section de l’écran principal est utilisée
pour afficher des informations de conduite
supplémentaires telles que la température
de l’air et du liquide de refroidissement, les
totalisateurs journaliers et les statistiques
de consommation de carburant. Les infor-
mations affichées peuv
ent être réparties en
quatre groupes via l’écran MENU.
Les informations affi chées sont les sui-
vantes :
A.TEMP: température de l’air
C.TEMP: température du liquide de refroi-
dissement
TRIP-1: totalisateur journalier 1
TRIP-2: totalisateur journalier 2
F-TRIP: totalisateur journalier de carburant
ODO: compteur kilométrique
FUEL CON: quantité de carburant consom-
mé
FUEL AVG: consommation moyenne de
carburant
CRNT FUEL: consommation actuelle de
carburant
N.B.
Le compteur ODO se bloque à 999999
et ne peut pas être remis à zéro.

Les compteurs TRIP-1 et TRIP-2 se
remettent à zéro et continuent de tour-
ner même après 9999.9.

F-TRIP s’affiche automatiquement lorsque le niveau de la réserve de car-
burant est atteint et le compteur com-
mence alors à enregistrer la distance
parcourue depuis ce point.

Après avoir refait le plein et parcouru
une certaine distance, F-TRIP dispa-
raît automatiquement.

Voir “Unit” (Unité) à la page 4-23 pour
changer les unités de consommation
de carburant.

En MODE CIRCUIT, les informations
FASTEST (temps de passage le plus
rapide) et AVERAGE (temps de pas-sage moyen) s’affichent également.
TRIP-1, TRIP-2, F-TRIP, FUEL CON et
FUEL AVE peuvent être réinitialisés indivi-
duellement.
Pour réinitialiser les informations affichées
1. Utiliser la molette pour faire défiler les informations jusqu’à l’affichage de
l’élément à réinitialiser.
2. Appuyer brièvement sur la molette,
l’élément clignote pendant cinq se-
condes. (En MODE ROUTE, si les
deux éléments peuvent être réinitiali-
sés, l’élément du haut clignote en pre-
mier. Faire défiler vers le bas pour
sélectionner l’élément du bas.)
3. Lorsque l’élément clignote, appuyer sur la molette et la maintenir enfoncée
2CR-9-F1.book 10 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-11
1
2
345
6
7
8
9
10
11
12

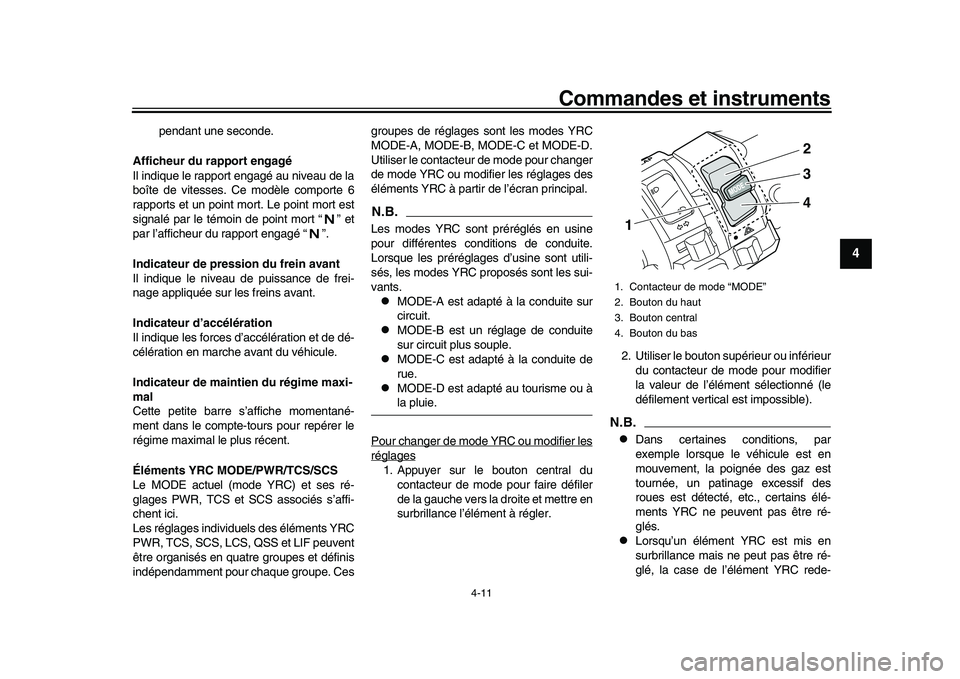

pendant une seconde.
Afficheur du rapport engagé
Il indique le rapport engagé au niveau de la
boîte de vitesses. Ce modèle comporte 6
rapports et un point mort. Le point mort est
signalé par le témoin de point mort “ ” et
par l’afficheur du rapport engagé “ ”.
Indicateur de pression du frein avant
Il indique le niveau de puissance de frei-
nage appliquée sur les freins avant.
Indicateur d’accélération
Il indique les forces d’accélération et de dé-
célération en marche avant du véhicule.
Indicateur de maintien du régime maxi-
mal
Cette petite barre s’affiche momentané-
ment dans le compte-t ours pour repérer le
régime maximal le plus récent.
Éléments YRC MODE/PWR/TCS/SCS
Le MODE actuel (mode YRC) et ses ré-
glages PWR, TCS et SCS associés s’affi-
chent ici.
Les réglages individuels des éléments YRC
PWR, TCS, SCS, LCS, QSS et LIF peuvent
être organisés en quatre groupes et définis
indépendamment pour chaque groupe. Ces groupes de réglages sont les modes YRC
MODE-A, MODE-B, MODE-C et MODE-D.
Utiliser le contacteur de mode pour changer
de mode YRC ou modifier les réglages des
éléments YRC à partir de l’écran principal.
N.B.Les modes YRC sont
préréglés en usine
pour différentes conditions de conduite.
Lorsque les préréglages d’usine sont utili-
sés, les modes YRC proposés sont les sui-
vants.
MODE-A est adapté à la conduite sur
circuit.

MODE-B est un réglage de conduite
sur circuit plus souple.

MODE-C est adapté à la conduite de
rue.

MODE-D est adapté au tourisme ou àla pluie.
Pour changer de mode Y RC ou modifier les
réglages1. Appuyer sur le bouton central du
contacteur de mode pour faire défiler
de la gauche vers la droite et mettre en
surbrillance l’élément à régler. 2. Utiliser le bouton supérieur ou inférieur
du contacteur de mode pour modifier
la valeur de l’élément sélectionné (le
défilement vertical est impossible).
N.B.
Dans certaines conditions, par
exemple lorsque le véhicule est en
mouvement, la poignée des gaz est
tournée, un patinage excessif des
roues est détecté, etc., certains élé-
ments YRC ne peuvent pas être ré-
glés.

Lorsqu’un élément YRC est mis en
surbrillance mais ne peut pas être ré-
glé, la case de l’élément YRC rede-
1. Contacteur de mode “MODE”
2. Bouton du haut
3. Bouton central
4. Bouton du bas1
2
4 3
2CR-9-F1.book 11 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-12
1
2
34
5
6
7
8
9
10
11
12

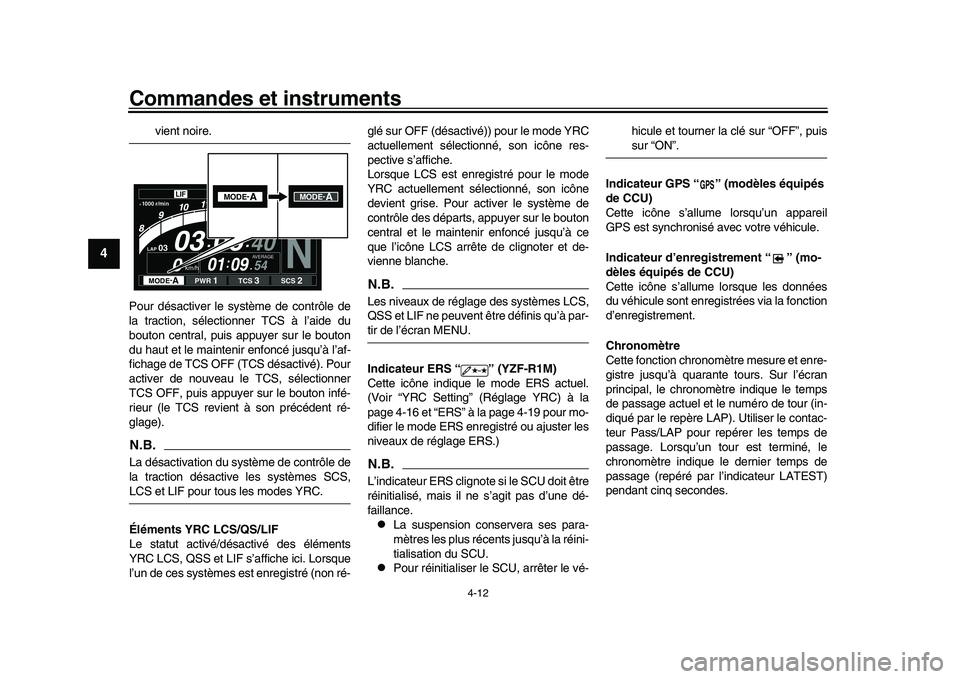

vient noire.
Pour désactiver le système de contrôle de
la traction, sélectionner TCS à l’aide du
bouton central, puis appuyer sur le bouton
du haut et le maintenir enfoncé jusqu’à l’af-
fichage de TCS OFF (TCS désactivé). Pour
activer de nouveau le TCS, sélectionner
TCS OFF, puis appuyer sur le bouton infé-
rieur (le TCS revient à son précédent ré-
glage).
N.B.La désactivation du sy stème de contrôle de
la traction désactive les systèmes SCS,LCS et LIF pour tous les modes YRC.
Éléments YRC LCS/QS/LIF
Le statut activé/désactivé des éléments
YRC LCS, QSS et LIF s’affiche ici. Lorsque
l’un de ces systèmes est enregistré (non ré- glé sur OFF (désactivé)) pour le mode YRC
actuellement sélectionné, son icône res-
pective s’affiche.
Lorsque LCS est enregistré pour le mode
YRC actuellement sélectionné, son icône
devient grise. Pour activer le système de
contrôle des départs, appuyer sur le bouton
central et le maintenir enfoncé jusqu’à ce
que l’icône LCS arrête de clignoter et de-
vienne blanche.
N.B.Les niveaux de réglage des systèmes LCS,
QSS et LIF ne peuvent être définis qu’à par-tir de l’écran MENU.
Indicateur ERS “ ” (YZF-R1M)
Cette icône indique le mode ERS actuel.
(Voir “YRC Setting” (Réglage YRC) à la
page 4-16 et “ERS” à la page 4-19 pour mo-
difier le mode ERS enregistré ou ajuster les
niveaux de réglage ERS.)N.B.L’indicateur ERS clignote si le SCU doit être
réinitialisé, mais il ne s’agit pas d’une dé-
faillance.
La suspension conservera ses para-
mètres les plus récents jusqu’à la réini-
tialisation du SCU.

Pour réinitialiser le SCU, arrêter le vé-
hicule et tourner la clé sur “OFF”, puis
sur “ON”.
Indicateur GPS “ ” (modèles équipés
de CCU)
Cette icône s’allume lorsqu’un appareil
GPS est synchronisé avec votre véhicule.
Indicateur d’enregistrement “ ” (mo-
dèles équipés de CCU)
Cette icône s’allume lorsque les données
du véhicule sont enregistrées via la fonction
d’enregistrement.
Chronomètre
Cette fonction chronomètre mesure et enre-
gistre jusqu’à quarante tours. Sur l’écran
principal, le chronomètre indique le temps
de passage actuel et le numéro de tour (in-
diqué par le repère LAP) . Utiliser le contac-
teur Pass/LAP pour repérer les temps de
passage. Lorsqu’un tour est terminé, le
chronomètre indique le dernier temps de
passage (repéré par l’indicateur LATEST)
pendant cinq secondes.
MODE -
A
PWR
1
TCS
3
SCS
2
km/h
123
ODO
km
7890

GEARN
LAP 03
LATEST40
03 06
·1000 r/min
A-
2
QS
LIF
GPS
12 :
00
AVERAGE
MODE -
A
MODE-
A
GPS
2CR-9-F1.book 12 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-13
1
2
345
6
7
8
9
10
11
12

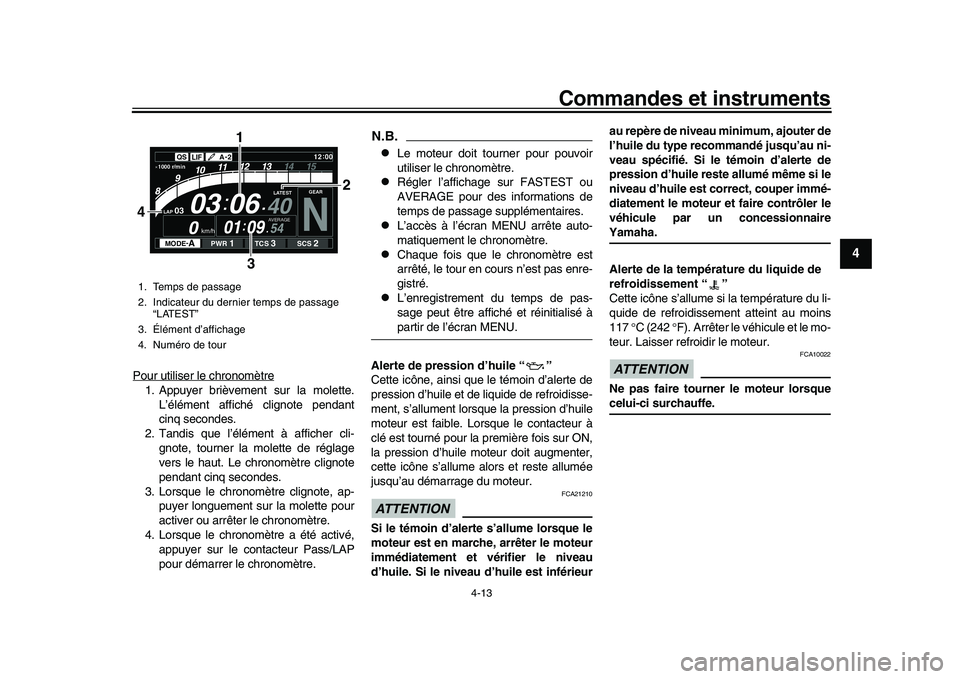

Pour utiliser le chronomètre1. Appuyer brièvement sur la molette. L’élément affiché clignote pendant
cinq secondes.
2. Tandis que l’élément à afficher cli-
gnote, tourner la molette de réglage
vers le haut. Le chronomètre clignote
pendant cinq secondes.
3. Lorsque le chronomètre clignote, ap- puyer longuement sur la molette pour
activer ou arrêter le chronomètre.
4. Lorsque le chronomètre a été activé, appuyer sur le contacteur Pass/LAP
pour démarrer le chronomètre.
N.B.
Le moteur doit tourner pour pouvoir
utiliser le chronomètre.

Régler l’affichage sur FASTEST ou
AVERAGE pour des informations de
temps de passage supplémentaires.

L’accès à l’écran MENU arrête auto-
matiquement le chronomètre.

Chaque fois que le chronomètre est
arrêté, le tour en cours n’est pas enre-
gistré.

L’enregistrement du temps de pas-
sage peut être affiché et réinitialisé àpartir de l’écran MENU.
Alerte de pression d’huile “ ”
Cette icône, ainsi que le témoin d’alerte de
pression d’huile et de liquide de refroidisse-
ment, s’allument lorsque la pression d’huile
moteur est faible. Lorsque le contacteur à
clé est tourné pour la première fois sur ON,
la pression d’huile moteur doit augmenter,
cette icône s’allume alors et reste allumée
jusqu’au démarrage du moteur.
ATTENTION
FCA21210
Si le témoin d’alerte s’allume lorsque le
moteur est en marche, arrêter le moteur
immédiatement et vérifier le niveau
d’huile. Si le niveau d’huile est inférieur au repère de niveau minimum, ajouter de
l’huile du type recommandé jusqu’au ni-
veau spécifié. Si le témoin d’alerte de
pression d’huile reste allumé même si le
niveau d’huile est correct, couper immé-
diatement le moteur et faire contrôler le
véhicule par un concessionnaire
Yamaha.
Alerte de la température du liquide de
refroidissement “ ”
Cette icône s’allume si la température du li-
quide de refroidissement atteint au moins
117
C (242 F). Arrêter le véhicule et le mo-
teur. Laisser refroidir le moteur.ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsquecelui-ci surchauffe.
1. Temps de passage
2. Indicateur du dernier temps de passage “LATEST”
3. Élément d’affichage
4. Numéro de tour
MODE -
A
PWR
1
TCS
3
SCS
2
km/h
123
ODO
km
7890

GEARN
LAP 03
LATEST40
03 06
·1000 r/min
A-
2
QS
LIF
GPS
12 :
00
AVERAGE
4 1
2
3
2CR-9-F1.book 13 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-14
1
2
34
5
6
7
8
9
10
11
12

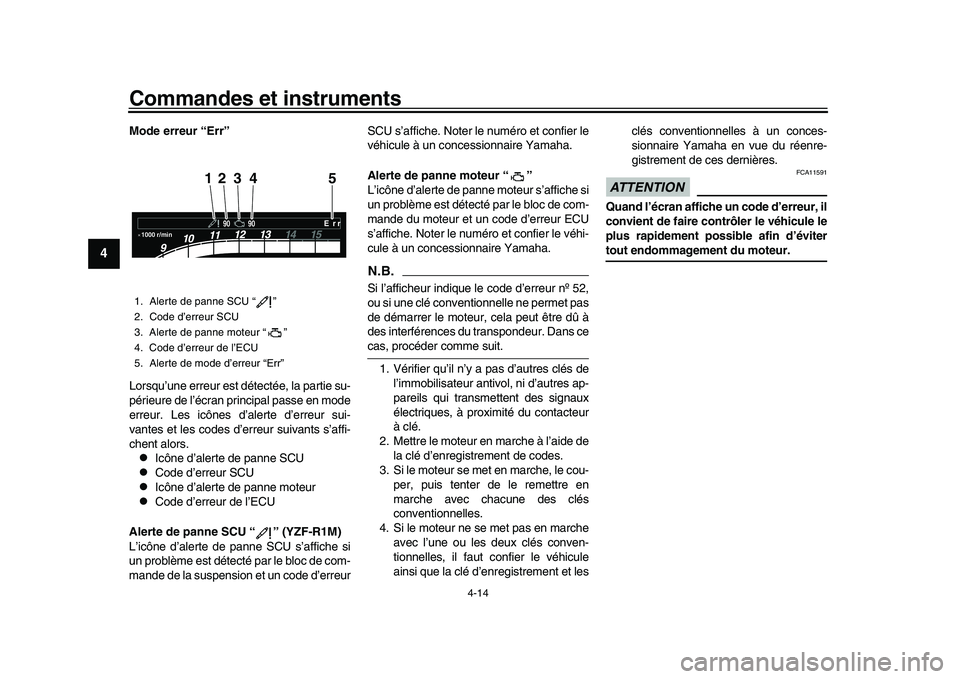

Mode erreur “Err”
Lorsqu’une erreur est détectée, la partie su-
périeure de l’écran principal passe en mode
erreur. Les icônes d’alerte d’erreur sui-
vantes et les codes d’erreur suivants s’affi-
chent alors.
Icône d’alerte de panne SCU

Code d’erreur SCU

Icône d’alerte de panne moteur

Code d’erreur de l’ECU
Alerte de panne SCU “ ” (YZF-R1M)
L’icône d’alerte de panne SCU s’affiche si
un problème est détecté par le bloc de com-
mande de la suspension et un code d’erreur SCU s’affiche. Noter le numéro et confier le
véhicule à un concessionnaire Yamaha.
Alerte de panne moteur “ ”
L’icône d’alerte de panne moteur s’affiche si
un problème est détecté par le bloc de com-
mande du moteur et un code d’erreur ECU
s’affiche. Noter le numéro et confier le véhi-
cule à un concessionnaire Yamaha.
N.B.Si l’afficheur indique le code d’erreur nº 52,
ou si une clé conventionnelle ne permet pas
de démarrer le moteur, cela peut être dû à
des interférences du
transpondeur. Dans cecas, procéder comme suit.
1. Vérifier qu’il n’y a pas d’autres clés de l’immobilisateur antivol, ni d’autres ap-
pareils qui transmettent des signaux
électriques, à proximité du contacteur
à clé.
2. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
3. Si le moteur se met en marche, le cou- per, puis tenter de le remettre en
marche avec chacune des clés
conventionnelles.
4. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
ATTENTION
FCA11591
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’évitertout endommagement du moteur.
1. Alerte de panne SCU “ ”
2. Code d’erreur SCU
3. Alerte de panne moteur “ ”
4. Code d’erreur de l’ECU
5. Alerte de mode d’erreur “Err”·1000 r/min
90
90
E r r
4
12
35
2CR-9-F1.book 14 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-15
1
2
345
6
7
8
9
10
11
12
FAU67631
Écran MENUL’écran MENU contient les modules de ré-
glage suivants. Sélectionner un module au-
quel il convient d’apporter les modifications
de réglage associées. Bien qu’il soit pos-
sible de modifier ou de remettre à zéro cer-
tains réglages via l’écran principal, l’écran
MENU permet d’accéder à l’ensemble des
réglages des affic hages et des com-
mandes. Utilisation et accès à l’écran MENU
Le commutateur à molette permet d’exécu-
ter des opérations courantes telles que l’ac-
cès, la sélection et la navigation dans
l’écran MENU et ses modules.
Appui long
- maintenir longuement le com-
mutateur à molette pendant une seconde
pour accéder à l’écran MENU ou le quitter.
Sélection - tourner le commutateur à mo-
lette vers le haut ou vers le bas pour mettre
en surbrillance l’élément de réglage ou le
module souhaité, puis appuyer brièvement
dessus (appuyer brièvement sur le commu-
tateur à molette vers l’intérieur) pour confir-
mer la sélection.
Symbole triangle - certains écrans de ré-
glage comportent un symbole triangle dirigé
vers le haut. Sélectionner le symbole
triangle pour quitter cet écran et revenir à
l’écran précédent (ou appuyer longuement
sur le commutateur à molette pour quitter
définitivement l’écran MENU).
N.B.En cas de détection de mouvement du vé-
hicule, l’écran MENU se fermera automati-quement et l’écran principal s’affichera.
“Display Mode (Mode d’affichage)”
Il existe deux modes d’affichage d’écran
principal : STREET MODE (Mode Route) et
Affichage Description
Display Mode (Mode
d’affichage) Permet d’alterner
l’affichage de l’écran
principal entre le mode
Route et le mode Circuit.
YRC Setting
(Réglage YRC) Permet d’ajuster les
réglages YRC (tous les
modèles) et les réglages
ERS (YZF-R1M).
Lap Time
(Temps de passage) Permet d’afficher les
temps de passage et de
les remettre à zéro.
Logging
(Enregistrement) Permet d’activer/de
désactiver la fonction
d’enregistrement des
informations sur le
véhicule (modèles équipés
du boîtier de
communication (CCU)).
Maintenance Permet d’afficher les trois
intervalles de maintenance
et de les remettre à zéro.
Unit Permet de définir les
unités de consommation
de carburant et de
distance.
Wallpaper
(Fond d’écran) Permet de définir les
couleurs d’arrière-plan.
Shift Indicator (Témoin de
changement de vitesse) Permet d’allumer/
d’éteindre le témoin de
changement de vitesse et
d’ajuster les réglages du
compte-tours.
Display Setting (Réglage
d’affichage) Permet de régler les
éléments de la fenêtre de
l’écran multifonction.
Luminosité Permet de régler la
luminosité de l’écran.
Montre Permet de régler la
montre.
All Reset Permet de rétablir les
réglages d’usine par
défaut.
2CR-9-F1.book 15 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-16
1
2
34
5
6
7
8
9
10
11
12
TRACK MODE (Mode Circuit).
Réglage du mode d’affichage de l’écranprincipal1. Appuyer longuement sur le commuta- teur à molette pour accéder à l’écran
MENU.
2. Sélectionner “Display Mode” (Mode d’affichage).
3. Sélectionner MODE ROUTE ou MODE CIRCUIT (ou le triangle pour
quitter).
4. Appuyer longuement sur le commuta- teur à molette pour quitter l’écran
MENU ou l’utiliser pour sélectionner
un autre module.
“YRC Setting” (Réglage YRC)
Ce module permet de personnaliser les
quatre modes YRC (MODE-A, MODE-B,
MODE-C, MODE-D) en ajustant les ni-
veaux de réglage (ou état on/off selon le
cas) des éléments YRC, PWR, TCS, SCS,
LCS, QSS et LIF. Pour le modèle
YZF-R1M, il convient de sélectionner le
mode ERS à associer à chaque mode YRC,
et d’ajuster également les niveaux de ré-
glage des modes ERS.
N.B.
Le système TCS dispose de 9 niveaux de réglage et le système ERS de 6
modes.

Lorsque d’autres sélections (niveaux
de réglage ou modes) sont disponibles
mais qu’il n’est pas possible de les af-
ficher simultanément sur l’écran, une
barre de défilement s’affiche pour indi-
quer que d’autres sélections sont dis-ponibles en faisant défiler la barre.
PWR
Sélectionner PWR-1 pour la réponse la plus
agressive de l’accélérateur, PWR-2 et
PWR-3 pour une réponse du moteur/de la
poignée des gaz plus souple, et utiliser
PWR-4 par temps pluvieux ou lorsqu’une
puissance moteur mo indre est requise.
2CR-9-F1.book 16 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-17
1
2
345
6
7
8
9
10
11
12

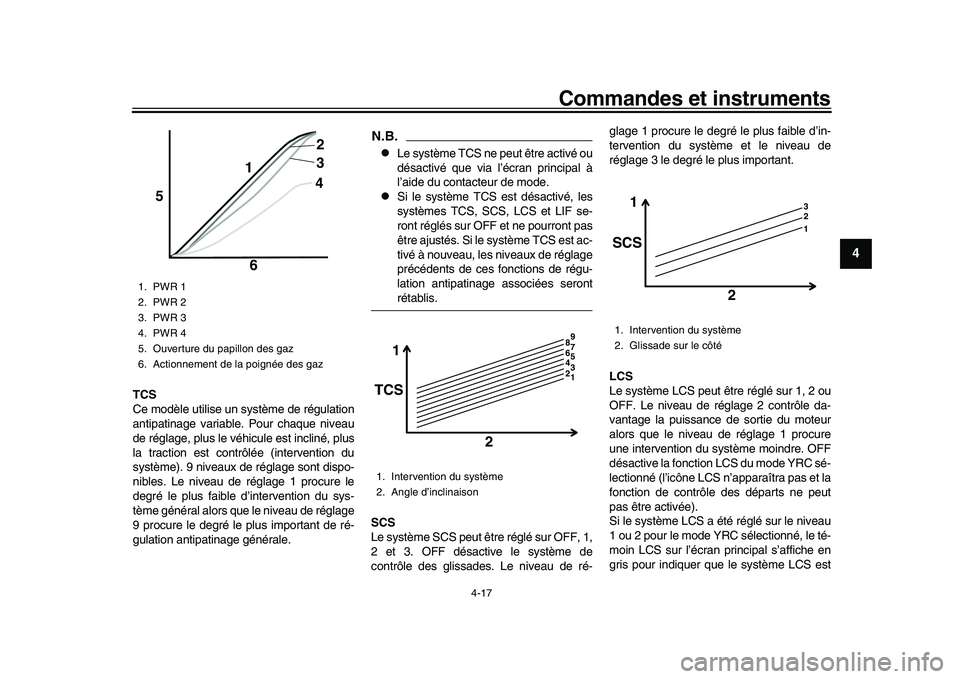

TCS
Ce modèle utilise un système de régulation
antipatinage variable. Pour chaque niveau
de réglage, plus le véhicule est incliné, plus
la traction est contrôlée (intervention du
système). 9 niveaux de réglage sont dispo-
nibles. Le niveau de réglage 1 procure le
degré le plus faible d’intervention du sys-
tème général alors que le niveau de réglage
9 procure le degré le plus important de ré-
gulation antipatinage générale.
N.B.
Le système TCS ne peut être activé ou
désactivé que via l’écran principal à
l’aide du contacteur de mode.

Si le système TCS est désactivé, les
systèmes TCS, SCS, LCS et LIF se-
ront réglés sur OFF et ne pourront pas
être ajustés. Si le système TCS est ac-
tivé à nouveau, les niveaux de réglage
précédents de ces fonctions de régu-
lation antipatinage associées serontrétablis.
SCS
Le système SCS peut être réglé sur OFF, 1,
2 et 3. OFF désactive le système de
contrôle des glissades . Le niveau de ré-glage 1 procure le degré le plus faible d’in-
tervention du système et le niveau de
réglage 3 le degré le plus important.
LCS
Le système LCS peut être réglé sur 1, 2 ou
OFF. Le niveau de réglage 2 contrôle da-
vantage la puissance de sortie du moteur
alors que le niveau de réglage 1 procure
une intervention du système moindre. OFF
désactive la fonction LCS du mode YRC sé-
lectionné (l’icône LCS n’apparaîtra pas et la
fonction de contrôle des départs ne peut
pas être activée).
Si le système LCS a été réglé sur le niveau
1 ou 2 pour le mode YRC sélectionné, le té-
moin LCS sur l’écran principal s’affiche en
gris pour indiquer que le système LCS est
1. PWR 1
2. PWR 2
3. PWR 3
4. PWR 4
5. Ouverture du papillon des gaz
6. Actionnement de la poignée des gaz
5
64
3 2
1
1. Intervention du système
2. Angle d’inclinaison
1
TCS
2
1 5
4 3
2 6 9
8 7
1. Intervention du système
2. Glissade sur le côté
1 3
2
1
SCS
2
2CR-9-F1.book 17 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Commandes et instruments
4-18
1
2
34
5
6
7
8
9
10
11
12

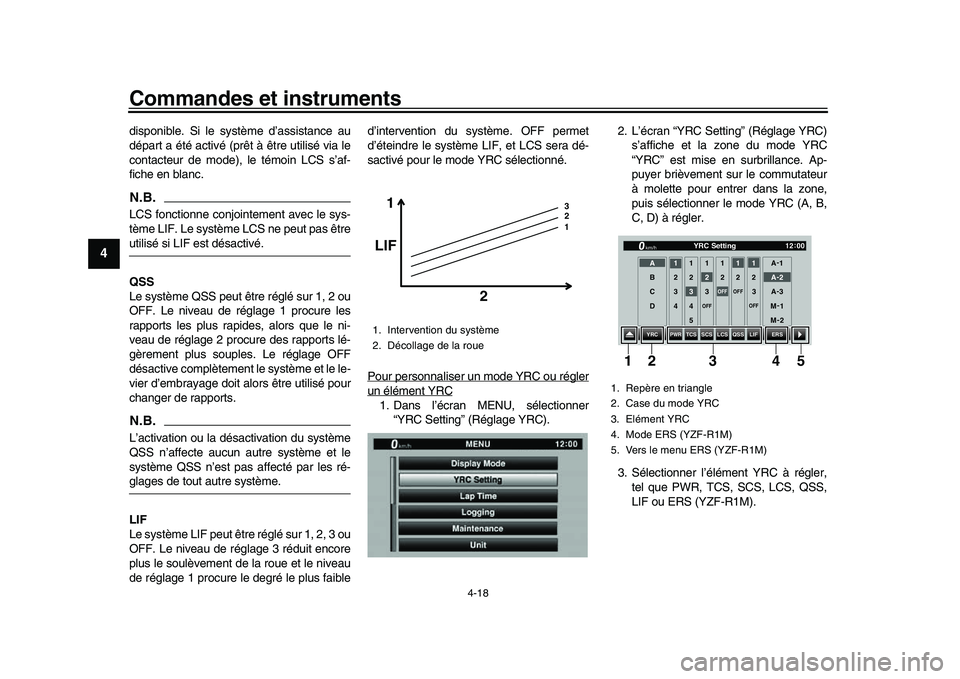

disponible. Si le système d’assistance au
départ a été activé (prêt à être utilisé via le
contacteur de mode), le témoin LCS s’af-
fiche en blanc.N.B.LCS fonctionne conjointement avec le sys-
tème LIF. Le système LCS ne peut pas êtreutilisé si LIF est désactivé.
QSS
Le système QSS peut être réglé sur 1, 2 ou
OFF. Le niveau de réglage 1 procure les
rapports les plus rapides, alors que le ni-
veau de réglage 2 procure des rapports lé-
gèrement plus souples. Le réglage OFF
désactive complètement le système et le le-
vier d’embrayage doit alors être utilisé pour
changer de rapports.N.B.L’activation ou la désactivation du système
QSS n’affecte aucun autre système et le
système QSS n’est pas affecté par les ré-glages de tout autre système.
LIF
Le système LIF peut être réglé sur 1, 2, 3 ou
OFF. Le niveau de réglage 3 réduit encore
plus le soulèvement de la roue et le niveau
de réglage 1 procure le degré le plus faible d’intervention du système. OFF permet
d’éteindre le système LIF, et LCS sera dé-
sactivé pour le mode YRC sélectionné.
Pour personnaliser un mode YRC ou régler
un élément YRC1. Dans l’écran MENU, sélectionner
“YRC Setting” (Réglage YRC). 2. L’écran “YRC Setting” (Réglage YRC)
s’affiche et la zone du mode YRC
“YRC” est mise en surbrillance. Ap-
puyer brièvement sur le commutateur
à molette pour entrer dans la zone,
puis sélectionner le mode YRC (A, B,
C, D) à régler.
3. Sélectionner l’élément YRC à régler, tel que PWR, TCS, SCS, LCS, QSS,
LIF ou ERS (YZF-R1M).1. Intervention du système
2. Décollage de la roue
1 3
2
1
LIF
2
1. Repère en triangle
2. Case du mode YRC
3. Elément YRC
4. Mode ERS (YZF-R1M)
5. Vers le menu ERS (YZF-R1M)
D C B
A1
2
3
41
2
3
41
2
1
2
33
5
OFF
1
2OFF
OFF
1
2OFF
A -
1
A -
2
M -
1
M -
2
A
-
3
YRC
PWRTCS SCS LCS QSS LIF ESC
YRC
PWRTCS SCS LCS QSS LIFERS
12:
00
YRC Setting
km/h
1345
2
2CR-9-F1.book 18 ページ ２０１５年８月２８日　金曜日　午後２時４１分
