Commandes et instruments
4-49
1
2
345
6
7
8
9
10
11
12

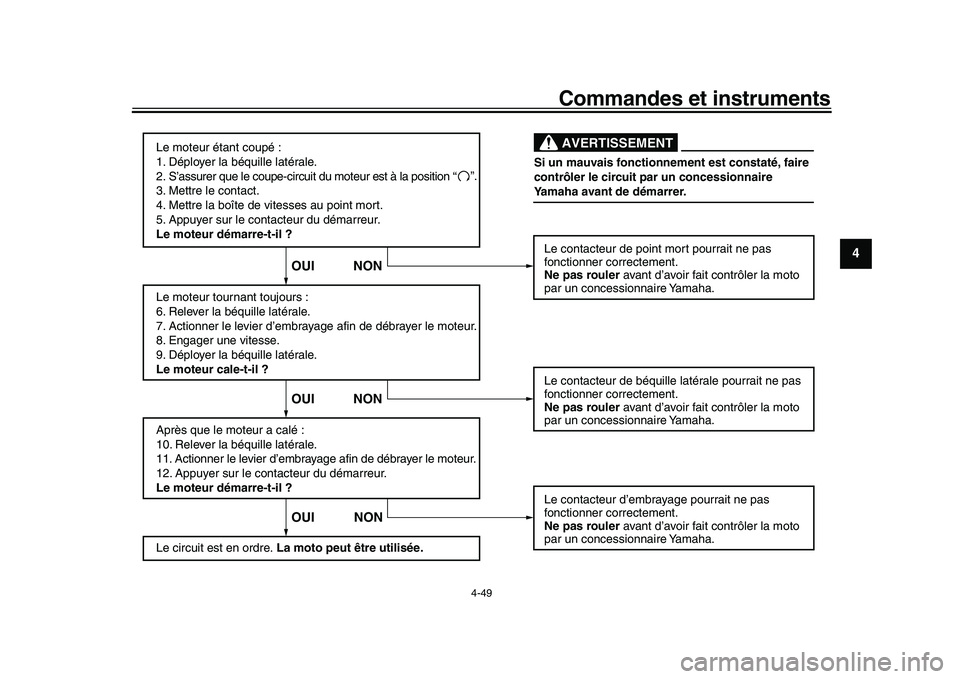

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ? “
”.Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée. Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
Si un mauvais fonctionnement est constaté, faire
contrôler le circuit
par un concessionnaire
Yamaha avant de démarrer.
AVERTISSEMENT
2CR-9-F1.book 49 ページ ２０１５年８月２８日　金曜日　午後２時４１分

5-1
1
2
3
45
6
7
8
9
10
11
12

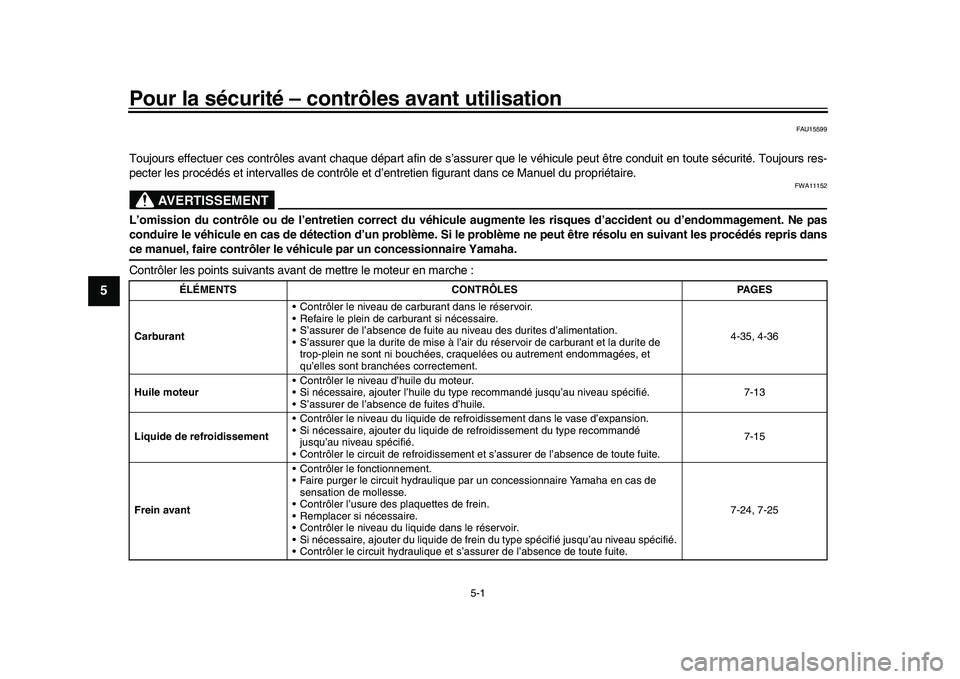

Pour la sécurité – contrôles avant utilisation
FAU15599
Toujours effectuer ces contrôles avant chaque départ afin de s’assu rer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas
conduire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en su ivant les procédés repris dansce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTSCONTRÔLES PAGES
Carburant Contrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au
niveau des durites d’alimentation.
S’assurer que la durite de mise à l’air du réservoir de carburant et la durite de trop-plein ne sont ni bouchées, craquelées ou autrement endommagées, et
qu’elles sont branchées correctement. 4-35, 4-36
Huile moteur Contrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile. 7-13
Liquide de refroidissement Contrôler le niveau du liquide de refr
oidissement dans le vase d’expansion.
Si nécessaire, ajouter du liquide de refroidissement du type recommandé jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.7-15
Frein avant Contrôler le fonctionnement.
Faire purger le circuit hydraulique
par un concessionnaire Yamaha en cas de
sensation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 7-24, 7-25
2CR-9-F1.book 1 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Pour la sécurité – contrôles avant utilisation
5-2
1
2
3
456
7
8
9
10
11
12

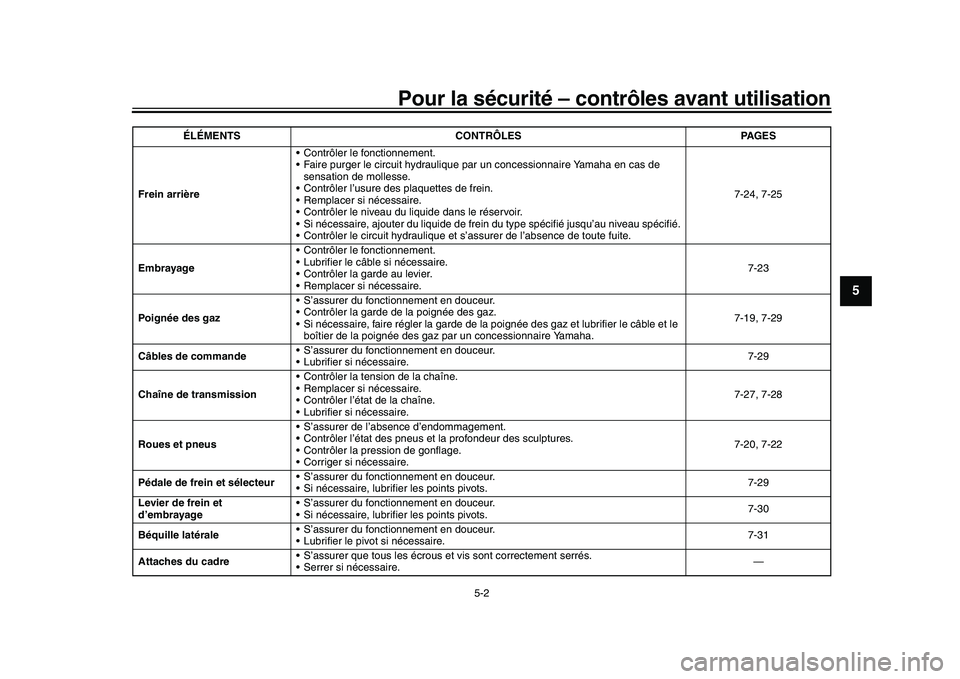

Frein arrière Contrôler le fonctionnement.
Faire purger le circuit hydraulique
par un concessionnaire Yamaha en cas de
sensation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 7-24, 7-25
Embrayage Contrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire. 7-23
Poignée des gaz S’assurer du fonctionnement en douceur.
Contrôler la garde de la poignée des gaz.
Si nécessaire, faire régler la garde de la
poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha. 7-19, 7-29
Câbles de commande S’assurer du fonctionnement en douceur.
Lubrifier si nécessaire. 7-29
Chaîne de transmission Contrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire. 7-27, 7-28
Roues et pneus S’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire. 7-20, 7-22
Pédale de frein et sélecteur S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots. 7-29
Levier de frein et
d’embrayage S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.
7-30
Béquille latérale S’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire. 7-31
Attaches du cadre S’assurer que tous les écrous
et vis sont correctement serrés.
Serrer si nécessaire. —
ÉLÉMENTS CONTRÔLES PAGES
2CR-9-F1.book 2 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Pour la sécurité – contrôles avant utilisation
5-3
1
2
3
45
6
7
8
9
10
11
12

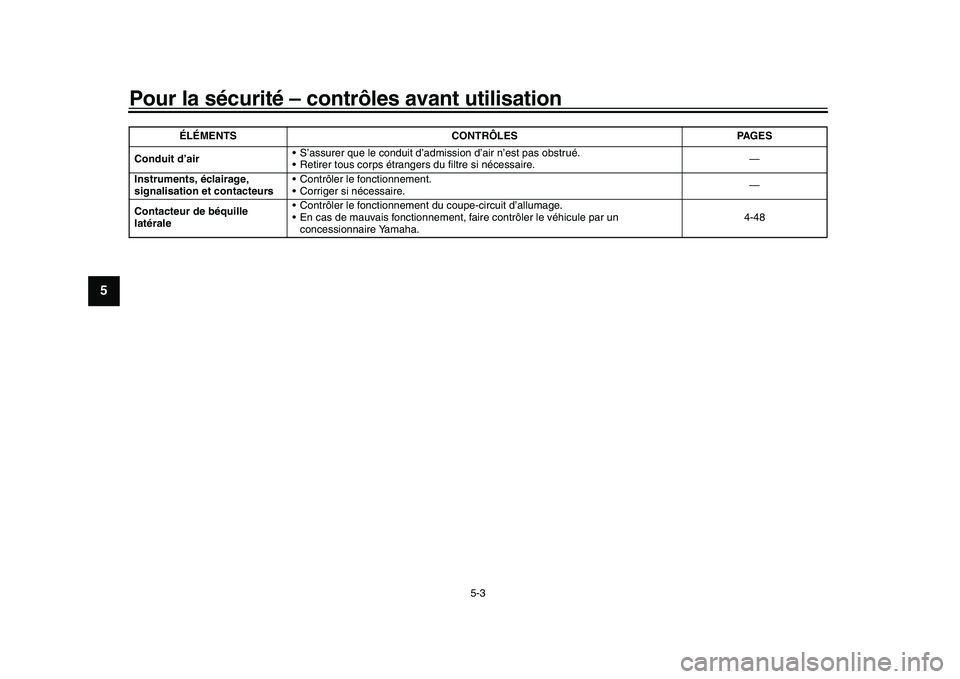

Conduit d’air S’assurer que le conduit d’ad
mission d’air n’est pas obstrué.
Retirer tous corps étrangers du filtre si nécessaire. —
Instruments, éclairage,
signalisation et contacteurs Contrôler le fonctionnement.
Corriger si nécessaire.
—
Contacteur de béquille
latérale Contrôler le fonctionnement
du coupe-circuit d’allumage.
En cas de mauvais fonctionnement, fa ire contrôler le véhicule par un
concessionnaire Yamaha. 4-48
ÉLÉMENTS CONTRÔLES PAGES
2CR-9-F1.book 3 ページ ２０１５年８月２８日　金曜日　午後２時４１分

6-1
1
2
3
4
567
8
9
10
11
12

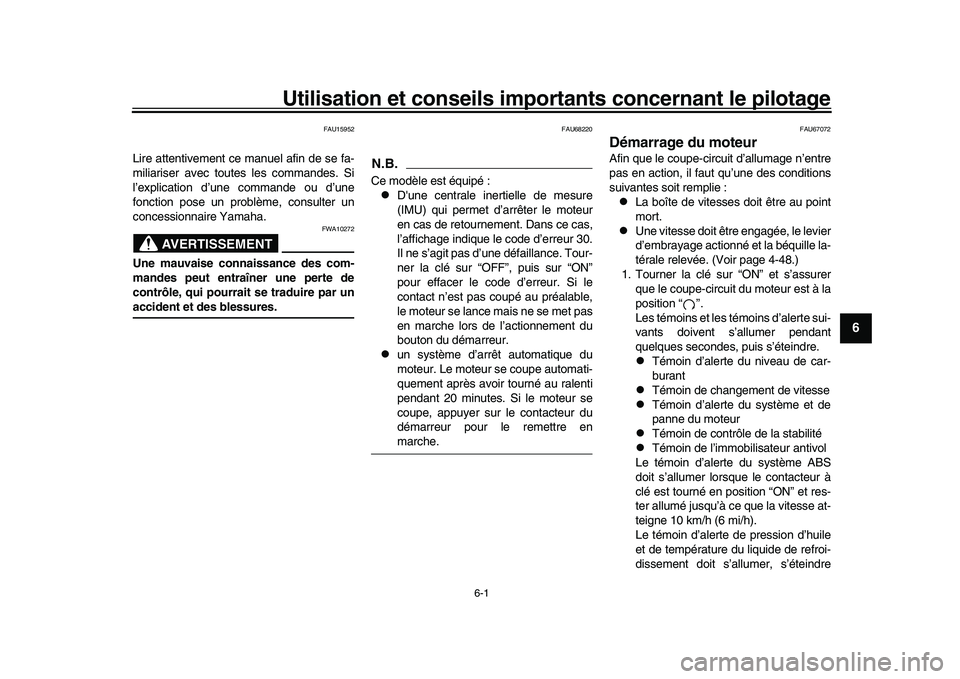

Utilisation et conseils import ants concernant le pilotage
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
mandes peut entraîner une perte de
contrôle, qui pourrait se traduire par unaccident et des blessures.
FAU68220
N.B.Ce modèle est équipé :
D'une centrale inertielle de mesure
(IMU) qui permet d’arrêter le moteur
en cas de retournement. Dans ce cas,
l’affichage indique le code d’erreur 30.
Il ne s’agit pas d’une défaillance. Tour-
ner la clé sur “OFF”, puis sur “ON”
pour effacer le code d’erreur. Si le
contact n’est pas coupé au préalable,
le moteur se lance mais ne se met pas
en marche lors de l’actionnement du
bouton du démarreur.

un système d’arrêt automatique du
moteur. Le moteur se coupe automati-
quement après avoir tourné au ralenti
pendant 20 minutes. Si le moteur se
coupe, appuyer sur le contacteur du
démarreur pour le remettre enmarche.
FAU67072
Démarrage du moteurAfin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
La boîte de vitesses doit être au point
mort.

Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée. (Voir page 4-48.)
1. Tourner la clé sur “ON” et s’assurer que le coupe-circuit du moteur est à la
position “ ”.
Les témoins et les témoins d’alerte sui-
vants doivent s’allumer pendant
quelques secondes, puis s’éteindre.
Témoin d’alerte du niveau de car-
burant

Témoin de changement de vitesse

Témoin d’alerte du système et de
panne du moteur

Témoin de contrôle de la stabilité

Témoin de l’immobilisateur antivol
Le témoin d’alerte du système ABS
doit s’allumer lorsque le contacteur à
clé est tourné en position “ON” et res-
ter allumé jusqu’à ce que la vitesse at-
teigne 10 km/h (6 mi/h).
Le témoin d’alerte de pression d’huile
et de température du liquide de refroi-
dissement doit s’allumer, s’éteindre
2CR-9-F1.book 1 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Utilisation et conseils importants concernant le pilotage
6-2
1
2
3
4
56
7
8
9
10
11
12
brièvement, puis s’allumer à nouveau
et rester allumé jusqu’à ce que le mo-
teur démarre.
ATTENTION
FCA22510
Si un témoin ne fonctionne pas comme
décrit ci-dessus, se reporter à la page
4-6 et effectuer le contrôle du circuit dutémoin concerné. 2. Engager le point mort. (Le témoin de point mort devrait s’allumer.)
3. Appuyer sur le contacteur du démar- reur pour mettre le moteur en marche.
Si le moteur ne démarre pas après
avoir appuyé pendant 5 secondes sur
le contacteur du démarreur, attendre
10 secondes avant d’appuyer de nou-
veau sur le contacteur pour permettre
ainsi de rétablir la tension de la batte-
rie.ATTENTION
FCA11043
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excèstant que le moteur est froid !
FAU67080

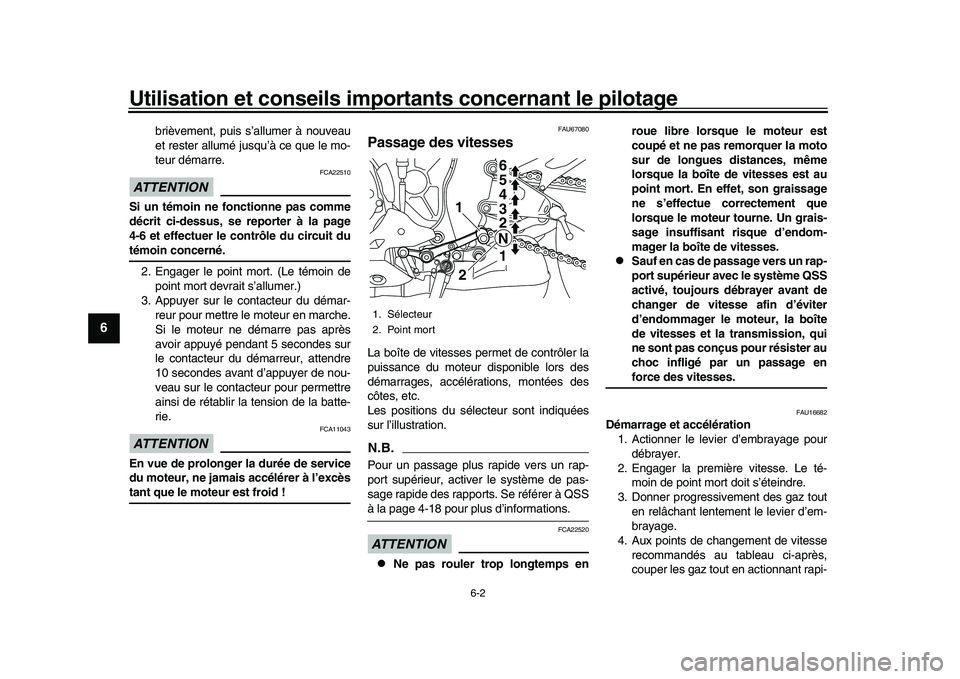

Passage des vitessesLa boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accéléra tions, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.Pour un passage plus rapide vers un rap-
port supérieur, activer le système de pas-
sage rapide des rapports. Se référer à QSSà la page 4-18 pour plus d’informations.ATTENTION
FCA22520

Ne pas rouler trop longtemps en roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.

Sauf en cas de passage vers un rap-
port supérieur avec le système QSS
activé, toujours débrayer avant de
changer de vitesse afin d’éviter
d’endommager le moteur, la boîte
de vitesses et la transmission, qui
ne sont pas conçus pour résister au
choc infligé par un passage enforce des vitesses.
FAU16682
Démarrage et accélération
1. Actionner le levier d’embrayage pour
débrayer.
2. Engager la première vitesse. Le té- moin de point mort doit s’éteindre.
3. Donner progressivement des gaz tout en relâchant lentement le levier d’em-
brayage.
4. Aux points de changement de vitesse recommandés au tableau ci-après,
couper les gaz tout en actionnant rapi-
1. Sélecteur
2. Point mort
1
1
2
2 3 4
5 6
N
2CR-9-F1.book 2 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Utilisation et conseils importants concernant le pilotage
6-3
1
2
3
4
567
8
9
10
11
12
dement le levier d’embrayage.

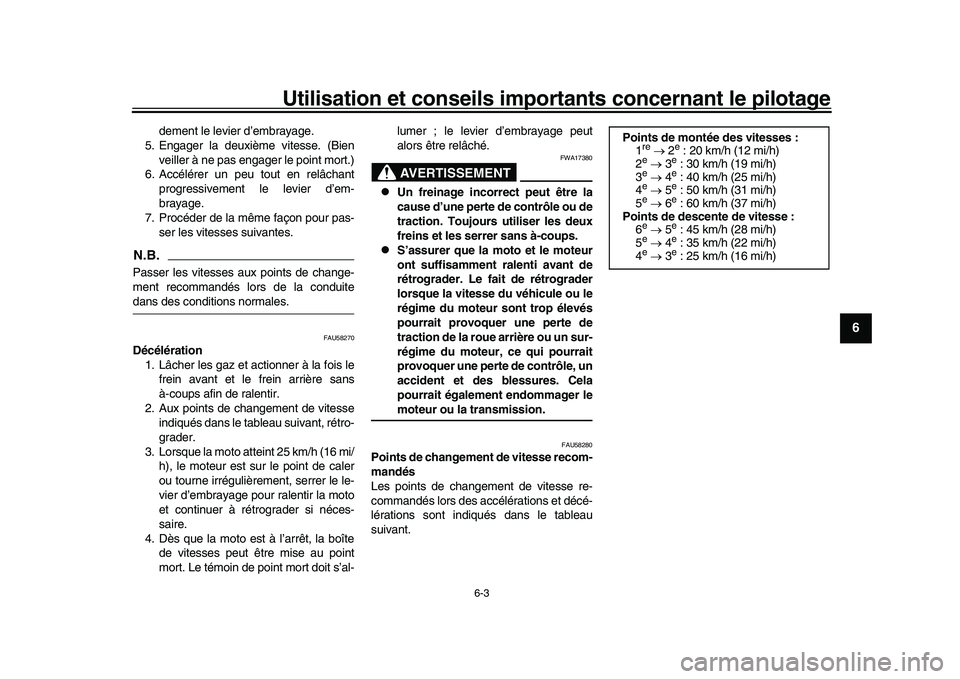

5. Engager la deuxième vitesse. (Bien
veiller à ne pas engager le point mort.)
6. Accélérer un peu tout en relâchant progressivement le levier d’em-
brayage.
7. Procéder de la même façon pour pas- ser les vitesses suivantes.
N.B.Passer les vitesses aux points de change-
ment recommandés lors de la conduitedans des conditions normales.
FAU58270
Décélération
1. Lâcher les gaz et ac tionner à la fois le
frein avant et le frein arrière sans
à-coups afin de ralentir.
2. Aux points de changement de vitesse indiqués dans le tableau suivant, rétro-
grader.
3. Lorsque la moto atteint 25 km/h (16 mi/ h), le moteur est su r le point de caler
ou tourne irrégulièrement, serrer le le-
vier d’embrayage pour ralentir la moto
et continuer à rétrograder si néces-
saire.
4. Dès que la moto est à l’arrêt, la boîte de vitesses peut être mise au point
mort. Le témoin de point mort doit s’al- lumer ; le levier d’embrayage peut
alors être relâché.
AVERTISSEMENT
FWA17380

Un freinage incorrect peut être la
cause d’une perte de contrôle ou de
traction. Toujours utiliser les deux
freins et les serrer sans à-coups.

S’assurer que la moto et le moteur
ont suffisamment ralenti avant de
rétrograder. Le fait de rétrograder
lorsque la vitesse du véhicule ou le
régime du moteur sont trop élevés
pourrait provoquer une perte de
traction de la roue arrière ou un sur-
régime du moteur, ce qui pourrait
provoquer une perte de contrôle, un
accident et des blessures. Cela
pourrait également endommager lemoteur ou la transmission.
FAU58280
Points de changement de vitesse recom-
mandés
Les points de changement de vitesse re-
commandés lors des accélérations et décé-
lérations sont indiqués dans le tableau
suivant.
Points de montée des vitesses :
1
re  2
e : 20 km/h (12 mi/h)
2
e  3
e : 30 km/h (19 mi/h)
3
e  4
e : 40 km/h (25 mi/h)
4
e  5
e : 50 km/h (31 mi/h)
5
e  6
e : 60 km/h (37 mi/h)
Points de descente de vitesse :
6
e  5
e : 45 km/h (28 mi/h)
5
e  4
e : 35 km/h (22 mi/h)
4
e  3
e : 25 km/h (16 mi/h)
2CR-9-F1.book 3 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Utilisation et conseils importants concernant le pilotage
6-4
1
2
3
4
56
7
8
9
10
11
12
FAU16811

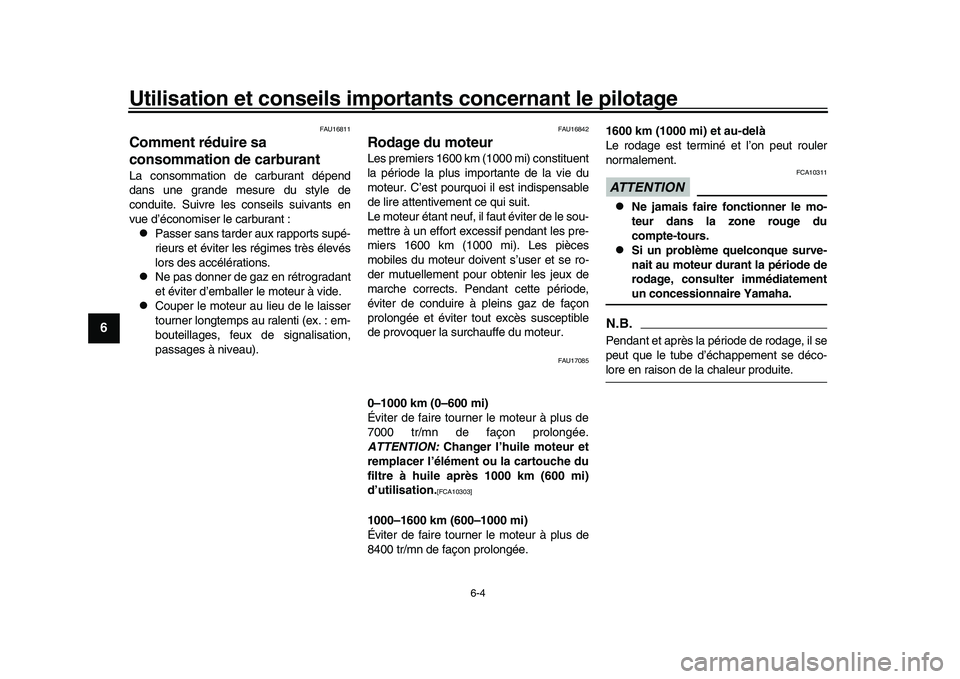

Comment réduire sa
consommation de carburantLa consommation de carburant dépend
dans une grande mesure du style de
conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.

Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.

Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux de signalisation,
passages à niveau).
FAU16842
Rodage du moteurLes premiers 1600 km (1000 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces
mobiles du moteur doivent s’user et se ro-
der mutuellement pour obtenir les jeux de
marche corrects. Pend ant cette période,
éviter de conduire à pleins gaz de façon
prolongée et éviter tout excès susceptible
de provoquer la surchauffe du moteur.
FAU17085
0–1000 km (0–600 mi)
Éviter de faire tourner le moteur à plus de
7000 tr/mn de façon prolongée.
ATTENTION: Changer l’huile moteur et
remplacer l’élément ou la cartouche du
filtre à huile après 1000 km (600 mi)
d’utilisation.
[FCA10303]
1000–1600 km (600–1000 mi)
Éviter de faire tourner le moteur à plus de
8400 tr/mn de façon prolongée. 1600 km (1000 mi) et au-delà
Le rodage est terminé et l’on peut rouler
normalement.
ATTENTION
FCA10311

Ne jamais faire fonctionner le mo-
teur dans la zone rouge du
compte-tours.

Si un problème quelconque surve-
nait au moteur durant la période de
rodage, consulte
r immédiatementun concessionnaire Yamaha.
N.B.Pendant et après la période de rodage, il se
peut que le tube d’échappement se déco-lore en raison de la chaleur produite.
2CR-9-F1.book 4 ページ ２０１５年８月２８日　金曜日　午後２時４１分

Utilisation et conseils importants concernant le pilotage
6-5
1
2
3
4
567
8
9
10
11
12
FAU17214

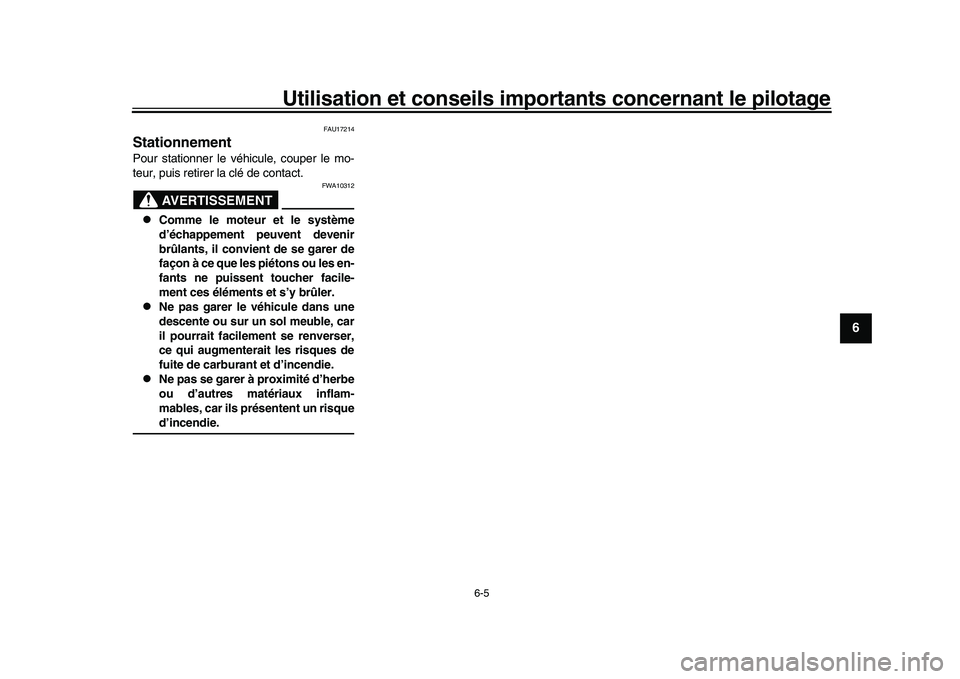

StationnementPour stationner le véhi cule, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT
FWA10312

Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne puissent toucher facile-
ment ces éléments et s’y brûler.

Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incendie.

Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflam-
mables, car ils présentent un risqued’incendie.
2CR-9-F1.book 5 ページ ２０１５年８月２８日　金曜日　午後２時４１分

7-1
1
2
3
4
5
67
8
9
10
11
12
Entretiens et réglages périodiques

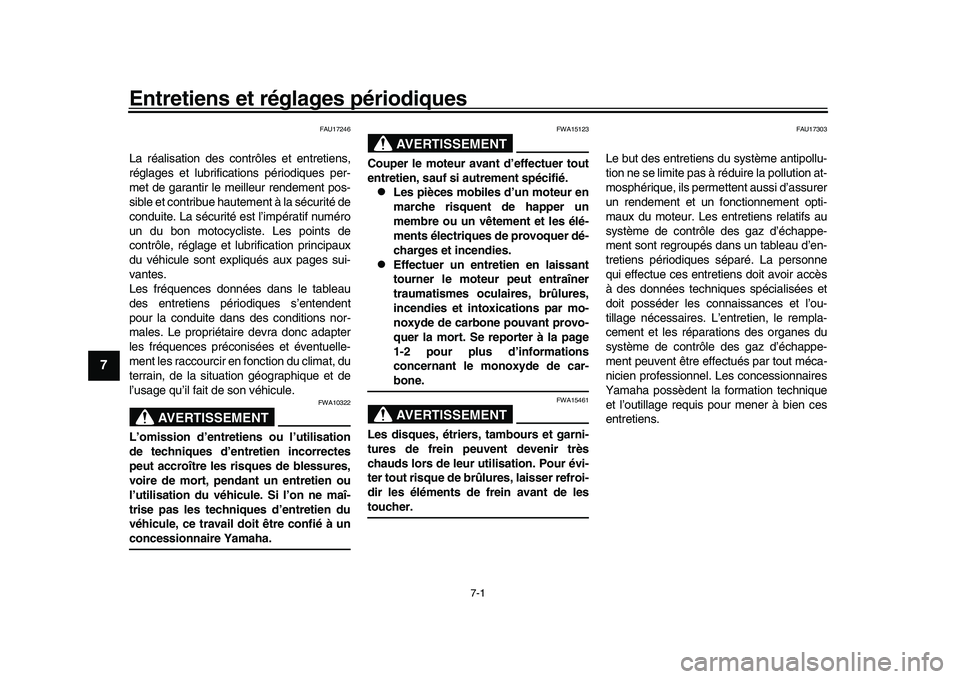

FAU17246
La réalisation des cont rôles et entretiens,
réglages et lubrificat ions périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité de
conduite. La sécurité est l’impératif numéro
un du bon motocycliste. Les points de
contrôle, réglage et lubrification principaux
du véhicule sont expliqués aux pages sui-
vantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat, du
terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à unconcessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur av ant d’effectuer tout
entretien, sauf si autrement spécifié.
Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incendies.

Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par mo-
noxyde de carbone pouvant provo-
quer la mort. Se reporter à la page
1-2 pour plus d’informations
concernant le monoxyde de car-bone.AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chauds lors de leur utilisation. Pour évi-
ter tout risque de br ûlures, laisser refroi-
dir les éléments de frein avant de lestoucher.
FAU17303
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assurer
un rendement et un fonctionnement opti-
maux du moteur. Les en tretiens relatifs au
système de contrôle des gaz d’échappe-
ment sont regroupés dans un tableau d’en-
tretiens périodiques séparé. La personne
qui effectue ces entretiens doit avoir accès
à des données techniques spécialisées et
doit posséder les connaissances et l’ou-
tillage nécessaires. L’entretien, le rempla-
cement et les réparations des organes du
système de contrôle des gaz d’échappe-
ment peuvent être effectués par tout méca-
nicien professionnel. Les concessionnaires
Yamaha possèdent la formation technique
et l’outillage requis pour mener à bien ces
entretiens.
2CR-9-F1.book 1 ページ ２０１５年８月２８日　金曜日　午後２時４１分
