YAMAHA YZF-R1M 2018 Bruksanvisningar (in Swedish)
Manufacturer: YAMAHA, Model Year: 2018, Model line: YZF-R1M, Model: YAMAHA YZF-R1M 2018Pages: 120, PDF Size: 20.15 MB
Page 111 of 120
Skötsel och förvaring av motorcykeln8-4
1
2
3
4
5
6
789
10
11
12
bränslekvaliteten försämras.
3. Gör på följande sätt för att skydda cy-
lindrar, kolvringar, etc, från korrosion.
a. Ta bort tändstiftshattarna och skru- va loss tändstiften.
b. Häll i en tesked motorolja i varje tändstiftshål.
c. Sätt på tändstiftshattarna på tänd-
stiften och placera tändstiften på
topplocket så att de är jordade.
(Detta begränsar gnistorna under
nästa steg.)
d. Dra runt motorn flera varv med hjälp av startmotorn. (Detta gör att
oljan i cylindern sprids ut på cylin-
derväggarna.) VARNING! Undvik
skada från gnistbildning genom
att kontrollera att tändstiftet är
ordentligt jordat när motorn
dras runt.
[MWA10952]
e. Ta bort tändstiftshattarna från tändstiften och skruva fast tändstif-
ten. Sätt tillbaks tändstiftshattarna
på tändstiften.
4. Smörj alla reglageleder, -lagringar och
-kablar samt alla leder och lagringar på
pedaler och stöd.
5. Kontrollera vid beh ov lufttrycket i däck-
en och lyft sedan upp motorcykeln så
att båda hjulen är fria från underlaget.
Som alternativ kan du vrida på hjulen lite varje månad så att inte däcken de-
formeras på något ställe.
6. Täck över avgasrören med en plastpå- se så att det inte tränger in någon fukt.
7. Ta bort batteriet och ladda det. Lagra
det på ett svalt och torrt ställe och lad-
da det varje månad. Förvara inte batte-
riet på ett för varmt eller för kallt ställe
[mindre än 0 C (30 F) eller mer än 30
C (90 F)]. För mer information om
hur du förvarar batteriet, se sidan 7-29.
TIPSOm något behöver repareras på motorcy-
keln bör du göra det innan du ställer undanden.
BX4-9-M1.book 4 ページ 2018年6月7日 木曜日 午前10時20分
Page 112 of 120
9-1
1
2
3
4
5
6
7
89
10
11
12
S pecifikationer
MAU70621
Mått:Totallängd:
2055 mm (80.9 in)
Totalbredd: 690 mm (27.2 in)
Totalhöjd: 1150 mm (45.3 in)
Sitthöjd:
855 mm (33.7 in) (YZF-R1)
860 mm (33.9 in) (YZF-R1M)
Hjulbas:
1405 mm (55.3 in)
Markfrigång: 130 mm (5.12 in)
Vändradie: 3.3 m (10.83 ft)Vikt:Tjänstevikt:200 kg (441 lb) (YZF-R1)
201 kg (443 lb) (YZF-R1M)Motor:Förbränningscykel:
4-takts
Kylsystem:
Vätskekyld
Ventilmekanism: DOHC
Cylinderarrangemang: Inline
Antal cylindrar:
4-cylindrar
Slagvolym: 998 cm
3
Borrning slaglängd:
79.0 50.9 mm (3.11 2.00 in)
Kompressionsförhållande:
13.0 : 1
Startsystem: Elstart
Smörjsystem: VåtsumpMotorolja:Rekommenderat märke:YAMALUBE
Typ: Helsyntetisk
SAE-viskositet:
10W-40, 15W-50
Rekommenderad motorolja: API service SG typ eller högre, JASO stan-
dard MA
Oljemängd i motor: Oljebyte:
3.90 L (4.12 US qt, 3.43 Imp.qt)
Med byte av oljefilter: 4.10 L (4.33 US qt, 3.61 Imp.qt)Kylvätskemängd:Kylvätskebehållare (upp till max-markering-
en):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kylare (inklusive alla slangar):
2.25 L (2.38 US qt, 1.98 Imp.qt)Luftfilter:Luftfilterelement:Oljeindränkt papperselement
Bränsle:Rekommenderat bränsle:Blyfri bensin, premiu m (gasohol [E10] kan
användas)
Tankvolym:
17 L (4.5 US gal, 3.7 Imp.gal)
Reservtank, mängd: 3.0 L (0.79 US gal, 0.66 Imp.gal)Bränsleinsprutning:Trottelhus:
ID-märkning: 2CR4 10Tändstift:Tillverkare/modell:NGK/LMAR9E-J
Rekommenderat elektrodavstånd: 0.6–0.7 mm (0.024–0.028 in)Koppling:Kopplingstyp:Våt, flerskivigKraftöverföring:Primärt utväxlingsförhållande:
1.634 (67/41)
Slutväxel: Kedja
Sekundärt utväxlingsförhållande: 2.563 (41/16)
Växellådstyp:
Konstant ingrepp, 6 växlar
Utväxlingsförhållande: 1:a:
2.600 (39/15)
2:a: 2.176 (37/17)
BX4-9-M1.book 1 ページ 2018年6月7日 木曜日 午前10時20分
Page 113 of 120
Specifikationer
9-2
1
2
3
4
5
6
7
8910
11
12
3:e:
1.842 (35/19)
4:e:
1.579 (30/19)
5:e: 1.381 (29/21)
6:e: 1.250 (30/24)
Ram:Ramtyp: Diamant
Castervinkel: 24.0 grader
Försprång:
102 mm (4.0 in)Framdäck:Typ:Slanglöst
Storlek:
120/70ZR17M/C (58W)
Tillverkare/modell: BRIDGESTONE/BATTLAX RACING
STREET RS10FBakdäck:Typ:
Slanglöst
Storlek:
190/55ZR17M/C (75W) (YZF-R1)
200/55ZR17M/C (78W) (YZF-R1M)
Tillverkare/modell:
BRIDGESTONE/BATTLAX RACING
STREET RS10R
Lastning:Maxlast:187 kg (412 lb)
* (Total vikt på förare, passagerare, bagage
och tillbehör)Däckens lufttryck (uppmätt när däcken
är kalla):
Fram:250 kPa (2.50 kgf/cm
2, 36 psi)
Bak:
290 kPa (2.90 kgf/cm2, 42 psi)
Framhjul:Hjultyp: Gjutna fälgar
Fälgstorlek:
17M/C x MT3.50Bakhjul:Hjultyp:Gjutna fälgar
Fälgstorlek:
17M/C x MT6.00Kombibromssystem:Manövrering:Aktiveras av frambromsenFrambroms:Typ:Hydrauliska dubbla skivbromsar
Specificerad bromsvätska: DOT 4Bakbroms:Typ:Hydraulisk enkel skivbroms
Specificerad bromsvätska: DOT 4
Framfjädring:Typ:Teleskopgaffel
Fjäder: Spiralfjäder
Stötdämpare: Hydrauldämpare
Fjädringsrörelse:
120 mm (4.7 in)Bakfjädring:Typ:Svingarm (länk ad fjädring)
Fjäder:
Spiralfjäder
Stötdämpare: Gashydraulisk dämpare
Fjädringsrörelse: 120 mm (4.7 in)Elsystem:Systemspänning:12 V
Tändsystem: TCI
Laddningssystem:
AC-magnetBatteri:Modell:YTZ7S
Spänning, kapacitet:
12 V, 6.0 Ah (10 HR)Lampornas wattförbrukning:Strålkastarlampa:LED
BX4-9-M1.book 2 ページ 2018年6月7日 木曜日 午前10時20分
Page 114 of 120
Specifikationer
9-3
1
2
3
4
5
6
7
89
10
11
12
Bak/bromsljus: LED
Blinkerslampor, fram:
LED
Blinkerslampor, bak: LED
Parkeringsljus: LED
Nummerskyltsbelysning:
LED
Instrumentbelysning: LED
Indikeringslampa för neutralläge: LED
Indikeringslampa för helljus:
LED
Indikeringslampa för blinkers: LED
Indikatorlampa för stabilitetskontroll:
LED
Varningslampa för oljetryck och kylvätsketem-
peratur:
LED
Varningslampa för bränslenivå:
LED
Varningslampa för motorproblem: LED
Varningslampa för styrdämpare och fjädring: LED
ABS-varningslampa:
LED
Indikeringslampa för startspärrsystem: LED
Indikeringslampa för växling: LED
Säkring(-ar):Huvudsäkring:
50.0 A
Säkring för uttag 1: 2.0 A
Säkring för strålkastare: 7.5 A
Säkring för signalsystem:
7.5 A
Säkring för tändning: 15.0 A
Motorsäkring för kylfläkt: 15.0 A
Säkring för underordnad kylfläktmotor:
10.0 A
Säkring för varningsblinkers: 7.5 A
ABS ECU-säkring: 7.5 A
Säkring för bränsleinsprutningssystemet:
15.0 A
SCU-säkring: 7.5 A (YZF-R1M)
Säkring för ABS-motor: 30.0 A
ABS-solenoidsäkring:
15.0 A
Backupsäkring: 7.5 A
Säkring för ETV (ele ktriskt gasspjäll):
7.5 A
BX4-9-M1.book 3 ページ 2018年6月7日 木曜日 午前10時20分
Page 115 of 120
10-1
1
2
3
4
5
6
7
8
91011
12
Konsumentinformation
MAU53562
IdentifikationsnummerSkriv ner fordonets identifikationsnummer,
motorns serienummer samt typskyltsinfor-
mationen på raderna här nedan. Dessa
identifikationsnummer behövs när du regist-
rerar fordonet för körning i trafiken samt när
du ska beställa reservdelar från en
Yamaha-återförsäljare.
FORDONETS IDENTIFIKATIONSNUM-
MER:
MOTORNS SERIENUMMER:
INFORMATION PÅ TYPSKYLT:
MAU26401

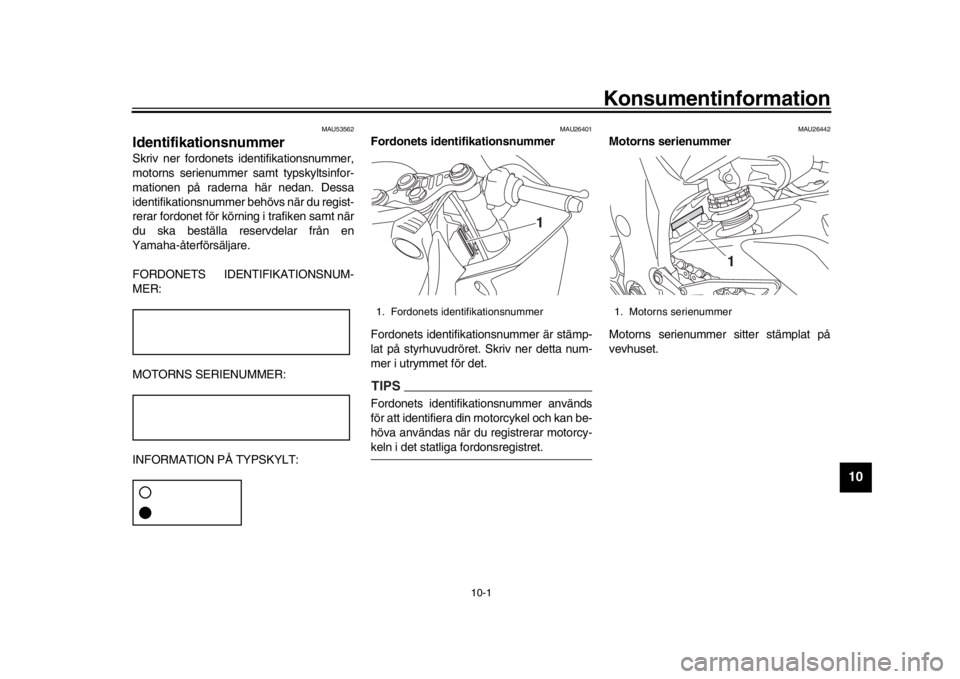

Fordonets identifikationsnummer
Fordonets identifikationsnummer är stämp-
lat på styrhuvudröret. Skriv ner detta num-
mer i utrymmet för det.TIPSFordonets identifikationsnummer används
för att identifiera din motorcykel och kan be-
höva användas när du registrerar motorcy-keln i det statliga fordonsregistret.
MAU26442
Motorns serienummer
Motorns serienummer sitter stämplat på
vevhuset.
1. Fordonets identifikationsnummer
1
1. Motorns serienummer
1
BX4-9-M1.book 1 ページ 2018年6月7日 木曜日 午前10時20分
Page 116 of 120
Konsumentinformation
10-2
1
2
3
4
5
6
7
8
910
11
12
MAU26521
Typskylt
Typskylten är monterad på ramen under
passagerarsadeln. (Se sidan 4-34.) Skriv
ner informationen på denna skylt i utrymmet
för det. Du behöver denna information när
du beställer reservdelar från en
Yamaha-återförsäljare.
MAU69910
DiagnoskontaktSe bild för placering av diagnoskontakten.
MAU74702
Registrera fordonsdataECU-enheten på den här modellen lagrar
vissa data om fordonet för att underlätta di-
agnostisering av fel samt för forskning och
utveckling. Dessa data överförs bara när ett
särskilt diagnostikver ktyg från Yamaha an-
sluts till fordonet, till exempel vid underhålls-
kontroller eller när serviceåtgärder utförs.
Sensorerna och de data som registreras va-
rierar beroende på modell, men de huvud-
sakliga uppgifter som samlas in är:
Data om fordonsstatus och motorns
prestanda
Data om bränsleinsprutning och avga-
ser
Yamaha lämnar inte ut dessa data till någon
tredje part utom:
När fordonets ägare medger det
När det krävs enligt lag
Om Yamaha behöver använda dessa
data vid juridiska processer
För Yamahas allmänna forskningsän-
damål när data inte kan härledas till ett
enskilt fordon eller en viss ägare
1. Typskylt
1
1. Diagnoskontakt
1
BX4-9-M1.book 2 ページ 2018年6月7日 木曜日 午前10時20分
Page 117 of 120
11-1
1
2
3
4
5
6
7
8
9
101112
Register
AABS-varningslampa ................................... 4-6
Avbländningskontakt ................................. 4-4
Avstängningssystem för tändkrets........... 4-44BBackspeglar ............................................. 4-37
Batteri ...................................................... 7-29
Blinkersomkopplare ................................... 4-4
Bränsle .................................................... 4-32
Bränsleförbrukning, tips för att sänka ........ 6-3
Bränsletankens överfy llningsslang .......... 4-33
Bromshandtag ......................................... 4-29
Bromshandtagets spel, kontroll ............... 7-21
Bromsljuskontakter .................................. 7-21
Broms- och kopplingshandtag, kontroll av och smörjning ................................... 7-26
Bromspedal ............................................. 4-30
Bromspedal och växelpedal, kontroll av och smörjning ................................... 7-25
Bromssystem ........................................... 4-30
Bromsvätska, byte ................................... 7-23
Bromsvätskenivå, kontroll........................ 7-22CCCU ......................................................... 4-36DDäck ........................................................ 7-18
Dataregistrering, fordon ........................... 10-2
Delarnas placering..................................... 2-1
Diagnoskontakt ........................................ 10-2
Display, huvudskärm ................................. 4-8
Display, menyskärm ................................ 4-13
Dokumentförvaring .................................. 4-37EEXUP-system .......................................... 4-43
FFälgar ...................................................... 7-20
Försiktighet med matta färger ................... 8-1
Förvaring ................................................... 8-3
Felsökning ............................................... 7-33
Felsökningsschema ................................ 7-34
Fordonsbelysning .................................... 7-32
Framgaffel, justering ............................... 4-37
Framgaffel, kontroll av............................. 7-27GGashandtagets spel, kontroll................... 7-17
Gashandtag och kabel, kontroll av och smörjning .............................................. 7-25HHjullager, kontroll av................................ 7-28
Huvudströmbrytare/styrlås ........................ 4-2IIdentifikationsnummer ............................. 10-1
Indikator för stabilitetskontroll.................... 4-7
Indikatorlampor och varningslampor ......... 4-5
Indikeringslampa för blinkers .................... 4-5
Indikeringslampa för helljus....................... 4-5
Indikeringslampa för neutralläge ............... 4-5
Indikeringslampa för st artspärrsystem ...... 4-6
Inkörning av motorn .................................. 6-3KKåpor och paneler, lossa och sätta fast .... 7-8
Kablar, kontroll av och smörjning ............ 7-25
Kanister ................................................... 7-12
Katalysator .............................................. 4-34
Kedja, rengöring och smörjning .............. 7-24
Kedjespänning ........................................ 7-23
Kontroll av bromsbelägg, fram och bak... 7-21
Kopplingshandtag ................................... 4-28 Kopplingshandtagets spel
, justering ........7-20
Kylvätska .................................................7-15
LLjusblink-/LAP-knapp .................................4-4
Luftfilter .................................................... 7-16MMotorcykelns identifikationsnummer........10-1
Motorns serienummer ..............................10-1
Motorolja och oljefilterinsats .................... 7-12OOmkopplare på styrhandtagen ..................4-3
Ordlista ......................................................3-3PParkering ...................................................6-4SSäkerhetsinformation .................................1-1
Säkringar, byte......................................... 7-30
Sadlar ...................................................... 4-34
Sidostöd ...................................................4-44
Sidostöd, kontroll av och smörjning .........7-27
Signalknapp ...............................................4-4
Skötsel .......................................................8-1
Skötsel och smörjning, regelbunden ..........7-4
Specialfunktioner .......................................3-1
Specifikationer ...........................................9-1
Ställa motorcykeln ................................... 7-33
Stötdämpare, justering .............................4-40
Start av motorn ..........................................6-1
Startspärrsystem........................................4-1
Stopp/Kör/Start-knapp ...............................4-4
Strömkontakt............................................4-43
Styrning, kontroll av ................................. 7-28
Svingarmens ledpunkter, smörjning ........7-27
BX4-9-M1.book 1 ページ 2018年6月7日 木曜日 午前10時20分
Page 118 of 120
Register
11-2
1
2
3
4
5
6
7
8
9
1011
12
TTändstift, kontroll av .................................7-11
Tanklock...................................................4-31
Tomgångsvarvtal, kontroll av ...................7-17
Typskylt ....................................................10-2UUnderhåll, emissi onssystem ......................7-3VVäxelindikatorns lampa ..............................4-6
Växelpedal ...............................................4-29
Växling .......................................................6-2
Varningsblinkersom kopplare......................4-4
Varningslampa för bränslenivå ..................4-5
Varningslampa för motorproblem...............4-6
Varningslampa för oljetryck och kylvätsketemperatur ................................4-7
Varningslampa för reservsystem ...............4-7
Ventilspel .................................................7-17
Verktygssats ..............................................7-2
Visuell vägledning för YRC-funktioner .......3-4YYRC settings ............................................4-14
YRC (Yamaha Ride Control)......................3-1
BX4-9-M1.book 2 ページ 2018年6月7日 木曜日 午前10時20分
Page 119 of 120
BX4-9-M1_Hyoshi.indd 32018/07/02 16:14:11
Page 120 of 120
Bruksanvisning i original
PRINTED IN THE NETHERLANDS2017.12
BX4-9-M1_Hyoshi.indd 42018/07/02 16:14:11
