lock YAMAHA YZF-R1M 2018 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y mandos
4-2
1
2
34
5
6
7
8
9
10
11
12
SAU10474
Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrarel nuevo código.
SAU10552
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente. La luz de la instrumentación, el pilo- to trasero, la luz de la matrícula y las luces
de posición se encienden y se puede arran-
car el motor. La llave no se puede extraer.
NOTALos faros se encienden automáticamente
cuando se arranca el motor y permanecen
encendidos hasta que se gira la llave a laposición “OFF”, aunque el motor se cale.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas el
éctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-trol o sufrir un accidente.
SAU1068B
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave. Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Con la llave en la posición “OFF”, em-
pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo gi-rando el manillar ligeramente a la derecha.
P
ON
OFF
LOCK
1. Empujar.
2. Girar.12
BX4-9-S1.book 2 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-3
1
2
345
6
7
8
9
10
11
12
Para desbloquear la direcciónDesde la posición “LOCK”, empuje la llave
hacia dentro y gírela a la posición “OFF”.
SAU65680
(Estacionamiento)
Las luces de emergencia se pueden encen-
der, pero el resto de los sistemas eléctricos
están desconectados. Se puede extraer la
llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “ ”.ATENCIÓN
SCA22330
Si las luces de emergencia permanecen
activadas durante un tiempo prolonga-do, la batería se puede descargar.
SAU66055
Interruptores del manillarIzquierda
Derecha
1. Empujar.
2. Girar.12
1. Interruptor de ráfagas/LAP “ /LAP”
2. Conmutador de la luz de “ / ”
3. Interruptor de luces de emergencia “ ”
4. Interruptor de la bocina “ ”
5. Interruptor de intermitencia “ / ”
12543
1. Interruptor de modo “MODE”
2. Botón arriba
3. Botón central
4. Botón abajo
1. Interruptor de paro/marcha/arranque “ / /”
2. Interruptor giratorio “ ”1
2
4 31
2
BX4-9-S1.book 3 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-30
1
2
34
5
6
7
8
9
10
11
12

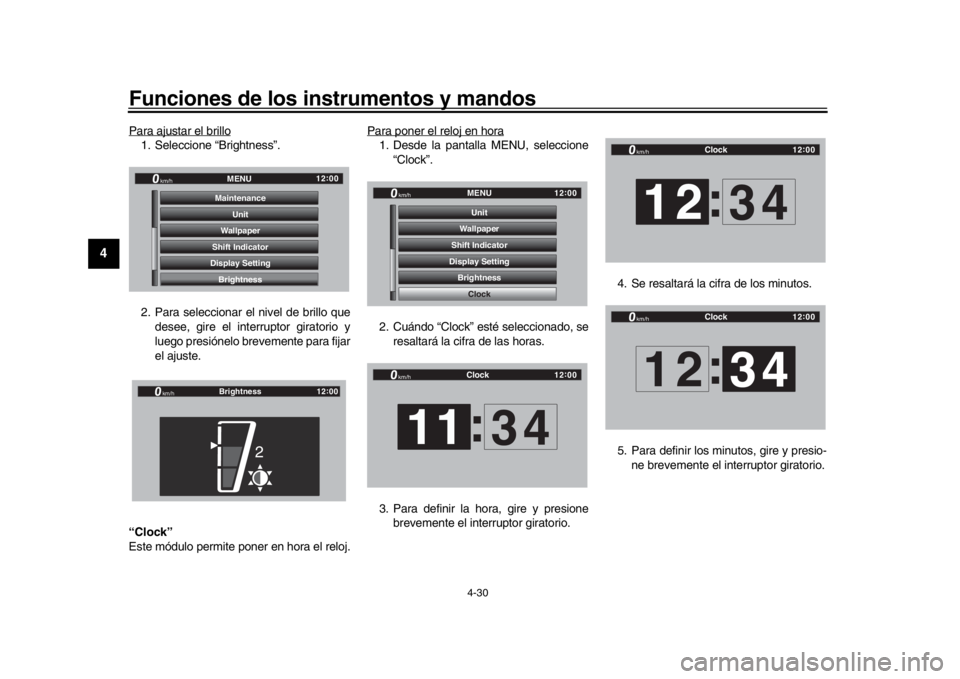

Para ajustar el brillo1. Seleccione “Brightness”.
2. Para seleccionar el nivel de brillo que desee, gire el interruptor giratorio y
luego presiónelo brevemente para fijar
el ajuste.

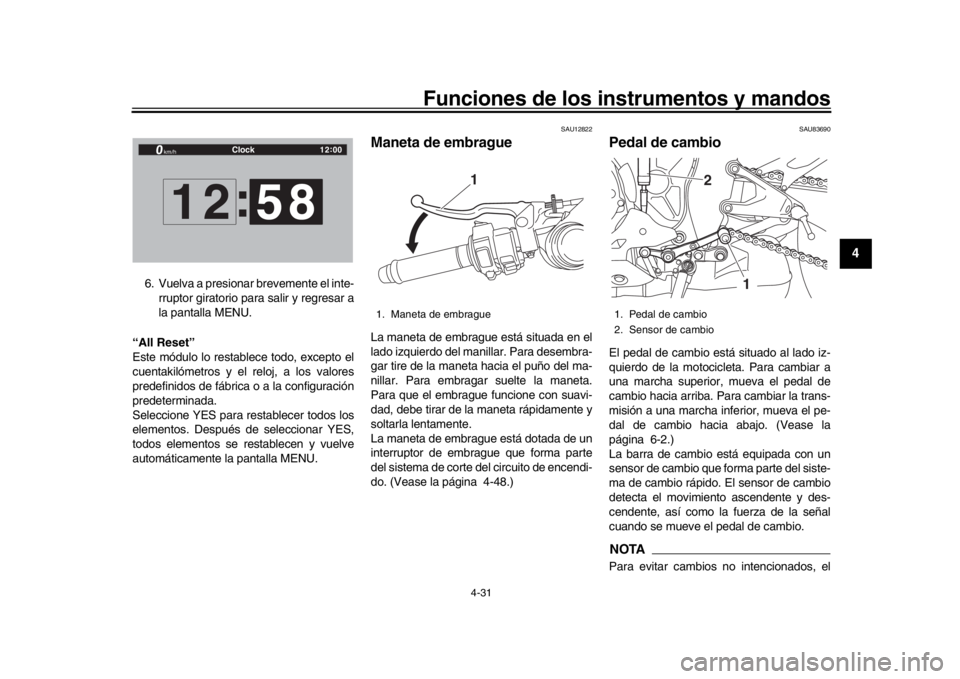

“Clock”
Este módulo permite poner en hora el reloj. Para poner el reloj en hora
1. Desde la pantalla MENU, seleccione
“Clock”.
2. Cuándo “Clock” esté seleccionado, se resaltará la cifra de las horas.
3. Para definir la hora, gire y presione brevemente el interruptor giratorio. 4. Se resaltará la cifra de los minutos.
5. Para definir los minutos, gire y presio-
ne brevemente el interruptor giratorio.
GP GPS
Wallpaper Unit
Shift Indicator
Display Setting MENU
Maintenance
Brightness
km/h
12 :
00
Brightness
km/h
GPS
12 :
00
2
GPGPS
Shift Indicator Wallpaper
Display Setting Brightness MENU
Unit
Clock
km/h
12 :
00
Clock
km/h
12 :
00
11 :
34
Clock
km/h
12 :
00
12 :
34
Clock
km/h
12 :
00
12 34
:
BX4-9-S1.book 30 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-31
1
2
345
6
7
8
9
10
11
12
6. Vuelva a presionar brevemente el inte- rruptor giratorio para salir y regresar a
la pantalla MENU.
“All Reset”
Este módulo lo restablece todo, excepto el
cuentakilómetros y el reloj, a los valores
predefinidos de fábrica o a la configuración
predeterminada.
Seleccione YES para restablecer todos los
elementos. Después de seleccionar YES,
todos elementos se restablecen y vuelve
automáticamente la pantalla MENU.
SAU12822
Maneta de embragueLa maneta de embrague está situada en el
lado izquierdo del manillar. Para desembra-
gar tire de la maneta hacia el puño del ma-
nillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Vease la página 4-48.)
SAU83690
Pedal de cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta. Para cambiar a
una marcha superior, mueva el pedal de
cambio hacia arriba. Para cambiar la trans-
misión a una marcha inferior, mueva el pe-
dal de cambio hacia abajo. (Vease la
página 6-2.)
La barra de cambio está equipada con un
sensor de cambio que forma parte del siste-
ma de cambio rápido. El sensor de cambio
detecta el movimiento ascendente y des-
cendente, así como la fuerza de la señal
cuando se mueve el pedal de cambio.NOTAPara evitar cambios no intencionados, el
Clock
km/h
12:
00
12 :
58
1. Maneta de embrague
1
1. Pedal de cambio
2. Sensor de cambio
1
2
BX4-9-S1.book 31 ページ ２０１８年６月７日　木曜日　午前９時４７分
