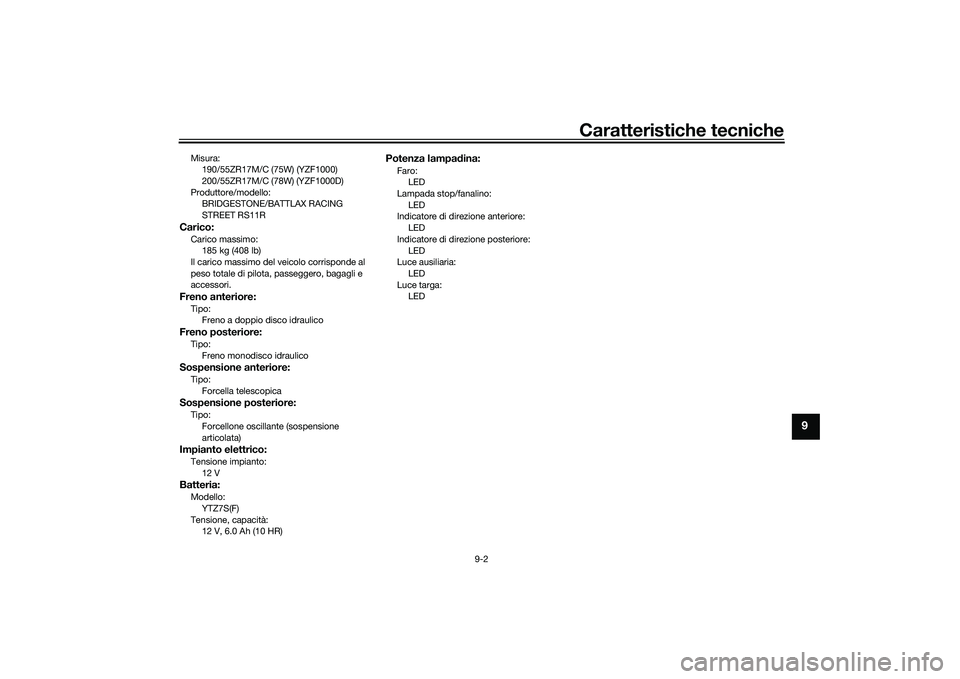

Caratteristiche tecniche
9-2
9
Misura:190/55ZR17M/C (75W) (YZF1000)
200/55ZR17M/C (78W) (YZF1000D)
Produttore/modello: BRIDGESTONE/BATTLAX RACING
STREET RS11RCarico:Carico massimo: 185 kg (408 lb)
Il carico massimo del veicolo corrisponde al
peso totale di pilota, passeggero, bagagli e
accessori.Freno anteriore:Tipo: Freno a doppio disco idraulicoFreno posteriore:Tipo:
Freno monodisco idraulicoSospensione anteriore:Tipo:Forcella telescopicaSospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)Impianto elettrico:Tensione impianto:12 VBatteria:Modello:YTZ7S(F)
Tensione, capacità: 12 V, 6.0 Ah (10 HR)
Potenza lampa dina:Faro:
LED
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore: LED
Indicatore di direzione posteriore: LED
Luce ausiliaria:
LED
Luce targa: LED
UB3LH0H0.book Page 2 Wednesday, August 7, 2019 5:15 PM

Informazioni per I consumatori
10-1
10
HAU53562

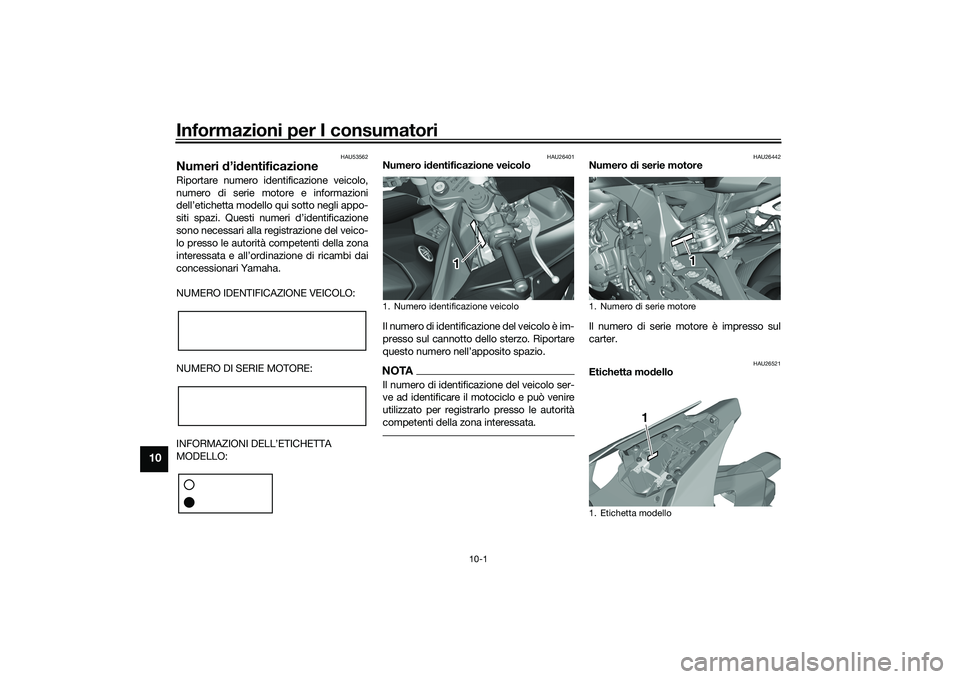

Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26521
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
UB3LH0H0.book Page 1 Wednesday, August 7, 2019 5:15 PM

Informazioni per I consumatori
10-2
10
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 4-39.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
HAU69910

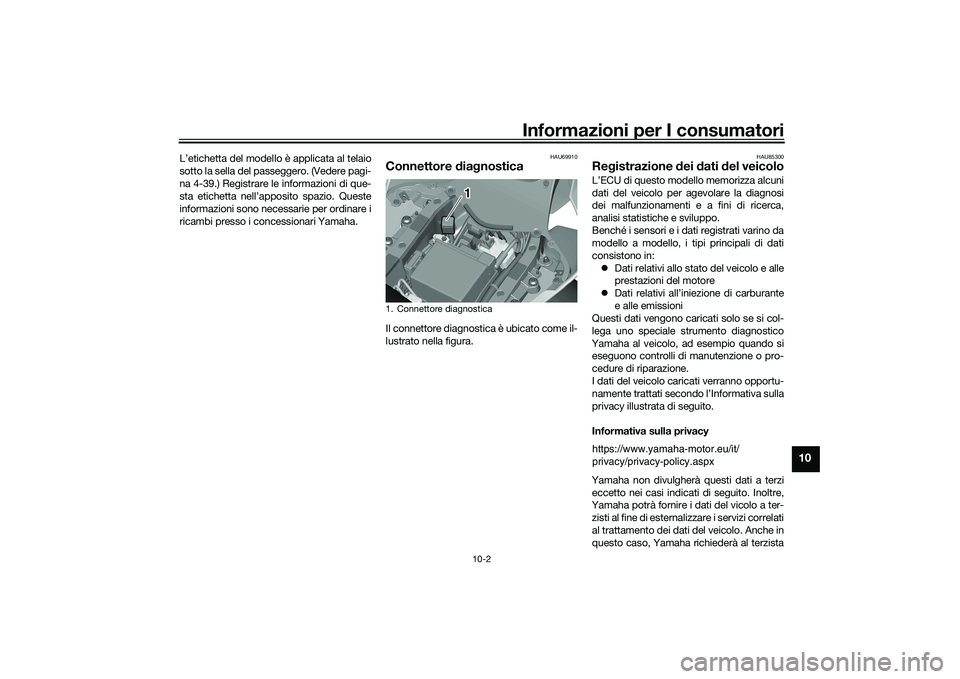

Connettore dia gnosticaIl connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU85300
Re gistrazione dei dati del veicoloL’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca,
analisi statistiche e sviluppo.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
 Dati relativi allo stato del veicolo e alle
prestazioni del motore
 Dati relativi all’iniezione di carburante
e alle emissioni
Questi dati vengono caricati solo se si col-
lega uno speciale strumento diagnostico
Yamaha al veicolo, ad esempio quando si
eseguono controlli di manutenzione o pro-
cedure di riparazione.
I dati del veicolo caricati verranno opportu-
namente trattati secondo l’Informativa sulla
privacy illustrata di seguito.
Informativa sulla privacy
Yamaha non divulgherà questi dati a terzi
eccetto nei casi indicati di seguito. Inoltre,
Yamaha potrà fornire i dati del vicolo a ter-
zisti al fine di esternalizzare i servizi correlati
al trattamento dei dati del veicolo. Anche in
questo caso, Yamaha richiederà al terzista
1. Connettore diagnostica
1
https://www.yamaha-motor.e u/it/
privacy/privacy-policy.aspx
UB3LH0H0.book Page 2 Wednesday, August 7, 2019 5:15 PM

Informazioni per I consumatori
10-3
10
di trattare opportunamente i dati del veicolo
da noi forniti e Yamaha gestirà i dati nella
maniera opportuna. Abbia ricevuto il consenso da parte
del proprietario del veicolo
 Sia obbligata a farlo per legge
 Debbano essere utilizzati da Yamaha
in caso di vertenze
 Quando i dati non si riferiscono né a
un veicolo né a un proprietario specifi-
coUB3LH0H0.book Page 3 Wednesday, August 7, 2019 5:15 PM
